هل يعمل النظام الهوائي لديك ببطء مع أوقات دورات غير منتظمة؟ 😰 كواتم الصوت المسدودة تخلق خطورة الضغط الخلفي1 التي تتلف الصمامات، وتقلل من قوة الأسطوانة، وتتسبب في تعطل المكونات قبل الأوان. بدون التدفق المناسب للعادم، يصبح نظام الأتمتة بالكامل غير موثوق به ومكلفًا في الصيانة.
يقلل انسداد كاتم الصوت بشكل كبير من أداء النظام الهوائي عن طريق توليد ضغط خلفي يبطئ من سرعة الأسطوانة، ويقلل من ناتج القوة، ويسبب صيد الصمامات2, ويؤدي إلى ارتفاع درجة الحرارة في الأسطوانات التي لا تحتوي على قضبان والمكونات الهوائية الأخرى، مما يؤدي في النهاية إلى عدم استقرار النظام وتعطل المعدات قبل الأوان.
في الشهر الماضي، ساعدت ديفيد، وهو مهندس صيانة في منشأة لقطع غيار السيارات في ديترويت، والذي كان خط إنتاجه يعاني من بطء زمن الدورة 40% وأعطال متكررة في الصمامات بسبب كواتم العادم المسدودة بشدة.
جدول المحتويات
- كيف يؤثر انسداد كاتم الصوت على سرعة الأسطوانة وقوة الإخراج؟
- ما هي علامات التحذير من انسداد كاتم الصوت في الأنظمة الهوائية؟
- كيف يمكن لكواتم الصوت المسدودة أن تتلف الصمامات ومكونات التحكم؟
- ما هي ممارسات الصيانة التي تمنع مشاكل انسداد كاتم الصوت؟

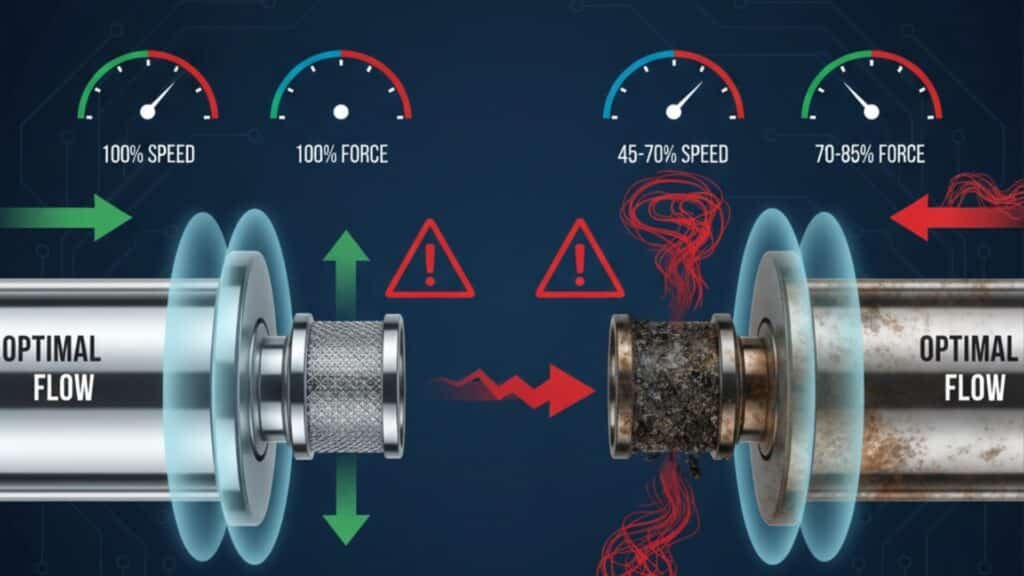

كيف يؤثر انسداد كاتم الصوت على سرعة الأسطوانة وقوة الإخراج؟
يخلق تدفق العادم المقيد مشاكل متتالية في الأداء في جميع أنحاء نظامك الهوائي. 🔧
تقلل كواتم الصوت المسدودة من سرعة الأسطوانة بمقدار 30-50% وتقلل من ناتج القوة بما يصل إلى 25% بسبب تراكم الضغط الخلفي، مما يمنع التفريغ الكامل للهواء أثناء دورات العادم ويخلق مقاومة ضد حركة المكبس في الأسطوانات بدون قضيب والمشغلات الهوائية القياسية.
تحليل تأثير الأداء
آليات تقليل السرعة
- تقييد العادم: يبطئ الهواء المحتبس من تراجع المكبس
- فرق الضغط3: انخفاض تدرج الضغط عبر الأسطوانة
- الحد من التدفق: تقلل مساحة الفتحة المقيدة من معدل التفريغ
- مقاومة النظام: زيادة مقاومة الدائرة الكلية المتزايدة
انحطاط ناتج القوة
عندما تصبح كواتم الصوت مسدودة، ينخفض الضغط الفعال المتاح للعمل بشكل كبير:
| حالة كاتم الصوت | الضغط المتاح | تأثير السرعة | تأثير القوة |
|---|---|---|---|
| نظيف (تم حظر 0%) | 100% | خط الأساس | خط الأساس |
| مسدود جزئياً (25%) | 85% | -15% | -10% |
| انسداد معتدل (50%) | 70% | -35% | -20% |
| مسدود بشدة (75%) | 45% | -55% | -35% |
بيانات الأداء في العالم الحقيقي
خصائص استجابة الأسطوانة
- مرحلة التسارع: تأخر بدء التشغيل بسبب تراكم الضغط
- سرعة ثابتة: سرعة قصوى منخفضة
- التباطؤ: توقف غير منتظم مع ارتفاع الضغط
- وقت المكوث: أوقات إكمال الدورة الممتدة
لقد قمنا في Bepto بتوثيق أن أسطواناتنا بدون قضبان تحافظ على أداء متفوق حتى مع وجود قيود معتدلة على كاتم الصوت مقارنة ببدائل OEM، وذلك بفضل مسارات التدفق الداخلية المحسّنة والمكونات المصنعة بدقة والتي تقلل من خسائر الضغط.
ما هي علامات التحذير من انسداد كاتم الصوت في الأنظمة الهوائية؟
يمنع الاكتشاف المبكر أعطال النظام المكلفة ووقت تعطل الإنتاج. 📊
تشمل علامات التحذير الرئيسية زيادة أزمنة الدورات، وحركة الأسطوانة غير المنتظمة، ومستويات الضوضاء المفرطة، والتلوث المرئي في منافذ العادم، وتقلبات مقياس الضغط، والتسخين غير الطبيعي للمكونات الهوائية، والتي يمكن ملاحظتها بشكل خاص في تطبيقات الأسطوانات بدون قضيب عالية التردد حيث يكون تدفق العادم المتسق أمرًا بالغ الأهمية.
طرق الكشف الأولية
مؤشرات الفحص البصري
- كواتم صوت متغيرة اللون: تشير الترسبات البنية أو السوداء إلى وجود تلوث
- الحطام المرئي: الجسيمات التي تسد منافذ العادم
- تراكم النفط: تراكم التزييت المفرط
- علامات التآكل: الصدأ أو الأكسدة على المكونات المعدنية
مراقبة الأداء
- قياس زمن الدورة: زيادة 10%+ تشير إلى وجود مشاكل
- قراءات الضغط: ارتفاع الضغط الخلفي للعادم المرتفع
- فحوصات درجة الحرارة: المكونات الساخنة تشير إلى التقييد
- تحليل الصوت: تغيير أنماط ضوضاء العادم المتغيرة
قائمة التدقيق التشخيصي
| معلمة النظام | النطاق الطبيعي | مستوى التحذير | المستوى الحرج |
|---|---|---|---|
| التباين في زمن الدورة | ±5% | ±15% | ± 25% |
| الضغط الخلفي للعادم | <0.2 بار | 0.2-0.5 بار | >0.5 بار |
| درجة حرارة المكونات | البيئة المحيطة +10 درجات مئوية | +20°C | +30°C |
| زيادة مستوى الضوضاء | <5 ديسيبل | 5-10 ديسيبل | >10 ديسيبل |
هل تتذكر سارة، مديرة الإنتاج في منشأة تعبئة وتغليف في مانشستر، المملكة المتحدة؟ لاحظ فريقها أن خط تجميع الأسطوانات بدون قضبان كان يعمل 20% أبطأ من المعتاد. بعد أن كشف تقييمنا الفني عن وجود انسداد في كاتم الصوت 60%، قدمنا كاتمات Bepto بديلة واستعدنا الأداء الكامل في غضون ساعات، مما منع خسارة محتملة في الإنتاج اليومي قدرها $15,000. 💪
كيف يمكن لكواتم الصوت المسدودة أن تتلف الصمامات ومكونات التحكم؟
يخلق الضغط الخلفي من كواتم الصوت المسدودة قوى مدمرة في جميع أنحاء الدائرة الهوائية. ⚠️
تتسبب كواتم الصوت المسدودة في تلف الصمامات من خلال ارتفاع الضغط4, وتآكل المقعد، والإجهاد الحراري، بينما تعاني مكونات التحكم من سلوك التعقب، وانخفاض زمن الاستجابة، والتآكل المبكر بسبب الضغط الخلفي المفرط الذي يجبر الصمامات على العمل ضد تدفق العادم المقيد في أنظمة الأسطوانات بدون قضيب.
آليات تلف الصمامات
الأعطال المرتبطة بالضغط
- تلف المقعد: الضغط التفاضلي العالي يسبب التآكل
- إجهاد الربيع: تدوير الضغط المستمر يضعف المكونات
- تدهور الختم: يؤدي الضغط المفرط إلى تسريع التآكل
- تكسير الجسم: ارتفاعات الضغط تتجاوز حدود التصميم
تأثير نظام التحكم
- سلوك الصيد: الصمامات تتأرجح بحثًا عن وضع مستقر
- التأخير في الاستجابة: التشغيل البطيء بسبب تراكم الضغط
- فقدان الدقة: دقة تحديد المواقع المنخفضة
- الإجهاد الكهربائي: تعمل الملفات اللولبية بقوة أكبر ضد الضغط الخلفي
مقارنة المكونات
| نوع المكون | الحياة الطبيعية | مع كواتم الصوت المسدودة | بيبتو أدفانتج |
|---|---|---|---|
| الصمامات الاتجاهية | 5-8 سنوات | 2-3 سنوات | تصميم التدفق المحسّن |
| منظمات الضغط | 3-5 سنوات | 1-2 سنة | مواد فائقة الجودة |
| ضوابط التدفق | 4-6 سنوات | 1.5 إلى 3 سنوات | التصنيع الدقيق |
| أختام الأسطوانة | 2-4 سنوات | 6-18 شهراً | أخاديد مانع تسرب محسّنة |
استراتيجيات الوقاية
اعتبارات تصميم النظام
- كاتم صوت مناسب الحجم: 1.5 ضعف الحد الأدنى للتدفق المطلوب 1.5 مرة
- مسارات عادم متعددة: مسارات التدفق الزائدة عن الحاجة
- الترشيح من المنبع: الهواء النظيف يقلل من التلوث
- الصيانة الدورية: فترات التفتيش المجدولة
تتميز مكونات Bepto الهوائية التي نقدمها بتصميمات محسّنة لتدفق العادم تحافظ على الأداء حتى مع وجود قيود معتدلة على كاتم الصوت، مما يوفر حماية مدمجة ضد حالات السهو الشائعة في الصيانة.
ما هي ممارسات الصيانة التي تمنع مشاكل انسداد كاتم الصوت؟
تقضي الصيانة الاستباقية على التدهور المكلف في الأداء وأعطال المكونات. 🛠️
منع انسداد كاتم الصوت من خلال عمليات الفحص البصري الشهرية، والتنظيف الفصلي بالهواء المضغوط، والاستبدال نصف السنوي للعناصر التي تستخدم لمرة واحدة، وترشيح الهواء المناسب، والحفاظ على أنظمة هواء مضغوط نظيفة، وهو أمر بالغ الأهمية خاصةً لتطبيقات الأسطوانات ذات الدورة العالية بدون قضيب حيث يضمن تدفق العادم المتسق الأداء الأمثل.
جدول الصيانة
المهام الأسبوعية
- الفحص البصري: التحقق من عدم وجود تلوث واضح
- مراقبة الأداء: تسجيل أوقات الدورات الزمنية
- قراءات الضغط: مراقبة ضغوط النظام
- التقييم الصوتي: الاستماع للتغيرات في ضوضاء العادم
الصيانة الشهرية
- الفحص التفصيلي: إزالة كواتم الصوت وفحصها
- إجراء التنظيف: استخدام هواء مضغوط نظيف وجاف
- تقييم المكونات: تحقق من عدم وجود تآكل أو تلف
- التوثيق: تسجيل النتائج والإجراءات
إجراءات التنظيف
عملية خطوة بخطوة
- إيقاف تشغيل النظام: إزالة الضغط تمامًا
- إزالة المكونات: استخرج كواتم الصوت بعناية
- التنظيف الأولي: تفجير الحطام السائب
- التنظيف العميق: الغسل بالمذيبات إذا لزم الأمر
- الفحص: تحقق من عدم وجود تلف أو تآكل مفرط
- إعادة التجميع: التركيب بمواصفات عزم الدوران المناسبة
إرشادات الاستبدال
| نوع كاتم الصوت | عمر الخدمة | المشغل البديل | تأثير التكلفة |
|---|---|---|---|
| برونز ملبد | من 12 إلى 18 شهرًا | تقليل التدفق 50% | متوسط |
| شبكة بلاستيكية | 6-12 شهراً | الضرر المرئي | منخفضة |
| عنصر الورق | 3-6 أشهر | تغير اللون | منخفضة |
| شاشة معدنية | من 18 إلى 24 شهرًا | علامات التآكل | عالية |
إن الصيانة المناسبة لكاتم الصوت هي الطريقة الأكثر فعالية من حيث التكلفة لضمان أعلى أداء للنظام الهوائي وزيادة عمر المكونات إلى أقصى حد. 🚀
الأسئلة الشائعة حول انسداد كاتم الصوت
كم مرة يجب استبدال كواتم الصوت الهوائية في التطبيقات الصناعية؟
استبدل كواتم الصوت الهوائية كل 6-12 شهرًا في البيئات الصناعية العادية، أو عندما يتجاوز تقييد التدفق 25% من السعة الأصلية. قد تتطلب البيئات القاسية ذات التلوث العالي الاستبدال الشهري. يوفر فريق Bepto التقني لدينا جداول صيانة خاصة بالتطبيقات بناءً على ظروف التشغيل وتكرار الدورة.
هل يمكنني تنظيف وإعادة استخدام كواتم الصوت الهوائية المسدودة؟
يمكن تنظيف معظم كواتم الصوت المصنوعة من البرونز الملبد والشبكات المعدنية من 2-3 مرات قبل استبدالها، بينما يجب التخلص من العناصر الورقية والبلاستيكية عند انسدادها. استخدم الهواء المضغوط النظيف والجاف والمذيبات المناسبة للتنظيف. ومع ذلك، فإن الاستبدال بوحدات جديدة غالباً ما يوفر موثوقية أفضل على المدى الطويل واتساق الأداء.
ما الذي يسبب انسداد كاتمات الصوت بشكل أسرع في بعض التطبيقات؟
تؤدي مستويات التلوث العالية، وترحيل الزيت الزائد، والبيئات المتربة، وضعف الترشيح في المنبع إلى تسريع انسداد كاتم الصوت في الأنظمة الهوائية. قد تشهد أيضًا التطبيقات ذات التدوير المتكرر، مثل أنظمة الأسطوانات بدون قضبان، تراكمًا أسرع بسبب ارتفاع أحجام تدفق الهواء. يعمل إعداد الهواء المناسب على إطالة عمر خدمة كاتم الصوت بشكل كبير.
كيف يمكنني تحديد حجم كاتمات الصوت بشكل صحيح لمنع حدوث مشكلات في الأداء؟
كواتم الصوت بحجم 1.5 إلى 2 ضعف معدل التدفق الأقصى لنظامك الهوائي لمنع التقييد وضمان هامش أمان كافٍ. تعمل كواتم الصوت صغيرة الحجم على توليد ضغط ارتجاعي حتى عندما تكون نظيفة، بينما قد لا توفر الوحدات كبيرة الحجم الحد من الضوضاء بشكل فعال. ويوفر فريقنا الهندسي حسابات التحجيم لتحقيق الأداء الأمثل.
ما الفرق بين كواتم الصوت الرخيصة والجودة العالية؟
تتميز كواتم الصوت عالية الجودة مثل وحدات Bepto التي نقدمها بمواد فائقة الجودة وتفاوتات تصنيع دقيقة وتصميمات تدفق محسّنة تحافظ على الأداء لفترة أطول وتقاوم الانسداد بشكل أفضل من البدائل الرخيصة. على الرغم من أن التكلفة الأولية قد تكون أعلى، إلا أن كواتم الصوت عالية الجودة توفر تكلفة إجمالية أقل للملكية من خلال عمر الخدمة الطويل والأداء الثابت.
