Co je to broušená trubka válce a proč je pro výkon vašeho pneumatického systému důležitá?

Mnoho inženýrů se setkává s předčasným selháním těsnění, nadměrným únikem vzduchu a nestálým výkonem válce, aniž by si uvědomovali, že hlavní příčinou těchto nákladných problémů, které mohou vést k tisícům dolarů za prostoje a výměnu, je špatná povrchová úprava trubek válce.

Honovaná trubka válce je přesně opracovaný válec pneumatického válce s velmi hladkou vnitřní povrchovou úpravou dosaženou abrazivním honováním, která zajišťuje optimální těsnost, snížené tření a prodlouženou životnost v. válce bez tyčí¹ a standardní pneumatické válce.

Včera jsem mluvil s Davidem, vedoucím údržby v textilním závodě v Severní Karolíně, kterému se každých šest týdnů porouchávala těsnění válců bez tyčí, místo aby vydržela očekávané dva roky, což jeho závod stálo $15 000 na náhradních dílech a prostojech, než jsme zjistili, že jeho válce mají hrubé, neohlazené trubky, které ničí těsnění.

Obsah

• Čím se liší broušené válcové trubky od standardních trubek?
• Jak proces broušení vytváří vynikající výkon válce?
• Jaké jsou hlavní výhody použití broušených trubek v pneumatických aplikacích?
• Jak vybrat a udržovat broušené válcové trubky pro maximální výkon?

Čím se liší broušené válcové trubky od standardních trubek?

Broušené válcové trubky se vyznačují precizně upravenými vnitřními povrchy, které v porovnání se standardními obráběnými trubkami poskytují v aplikacích pneumatických válců vynikající výkon.

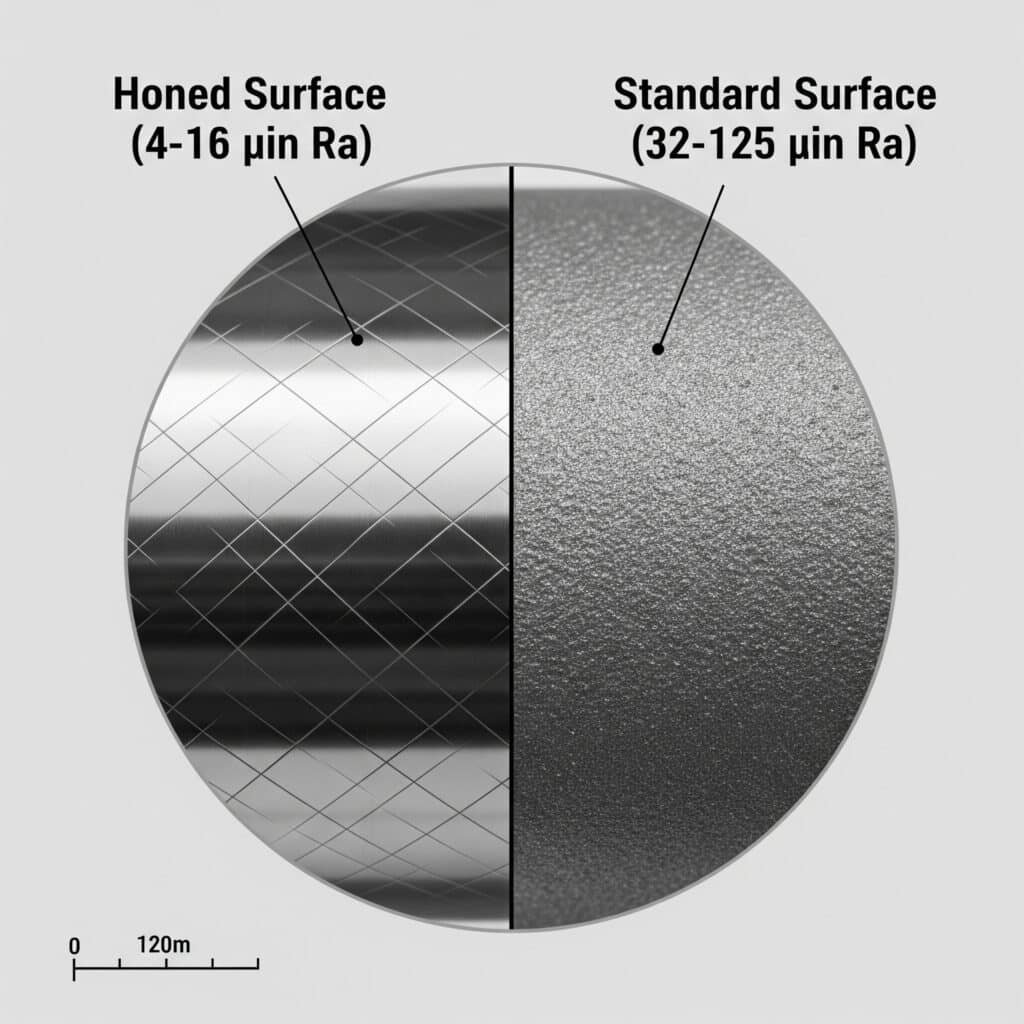

Broušené válcové trubky mají zrcadlově hladký vnitřní povrch s hodnotami Ra 4-16 mikronů v porovnání se standardními trubkami s hodnotami 32-125 mikronů a vyznačují se řízeným vzorem křížových rýh, který zachovává mazání a zároveň poskytuje optimální těsnicí plochy pro prodloužení životnosti těsnění a snížení tření v bezprutových válcích.

Specifikace povrchové úpravy

Vnitřní povrchová úprava honovaných válcových trubek je přesně kontrolována, aby bylo dosaženo optimálních výkonnostních charakteristik. Drsnost povrchu se měří v Ra (aritmetický průměr drsnosti)² přičemž honované trubky obvykle dosahují hodnot 4-16 mikroinchů Ra ve srovnání s 32-125 mikroinchy u standardně opracovaných trubek.

Toto výrazné zlepšení hladkosti povrchu přináší několik zásadních výhod:

• Snížené opotřebení těsnění: Hladké povrchy minimalizují kontakt s abrazivy.
• Vylepšené těsnění: Lepší kontakt s povrchem snižuje únik vzduchu
• Nižší tření: Hladší povrchy snižují provozní síly
• Zvýšená schopnost zadržování maziva: Řízená struktura povrchu drží maziva

Výhody rozměrové přesnosti

Broušené trubky si zachovávají vynikající rozměrovou přesnost po celé své délce s typickou tolerancí ±0,0002 palce ve srovnání s ±0,002 palce u standardních vyvrtávacích operací.

Výhody vzoru Crosshatch

Proces honování vytváří na povrchu stěny válce řízený křížový vzor. Tento vzor, obvykle pod úhlem 45-60 stupňů, plní několik funkcí:

• Zadržování oleje: V mikroskopických údolích se drží mazací olej
• Podpora těsnění: Poskytuje optimální povrch pro kontakt s těsněním
• Rozložení opotřebení: Rovnoměrně rozkládá kontaktní napětí
• Zrychlení při náběhu: Zkracuje počáteční dobu opotřebení

Úvahy o materiálu

Broušené válcové trubky jsou k dispozici v různých materiálech pro různé aplikace:

Ocelové trubky: Nejběžnější pro všeobecné průmyslové aplikace, které nabízejí vynikající pevnost a trvanlivost s náležitou ochranou proti korozi.

Nerezová ocel: Ideální pro potravinářské, farmaceutické a korozivní prostředí, kde je rozhodující odolnost proti kontaminaci.

Hliník: Lehká varianta pro mobilní aplikace, která však vyžaduje pečlivý výběr těsnění kvůli měkčím vlastnostem materiálu.

Ve společnosti Bepto dodáváme přesně broušené trubky pro všechny hlavní značky beztlakových válců, čímž našim zákazníkům zajišťujeme kvalitu povrchu potřebnou pro optimální výkon těsnění a prodlouženou životnost.

Jak proces broušení vytváří vynikající výkon válce?

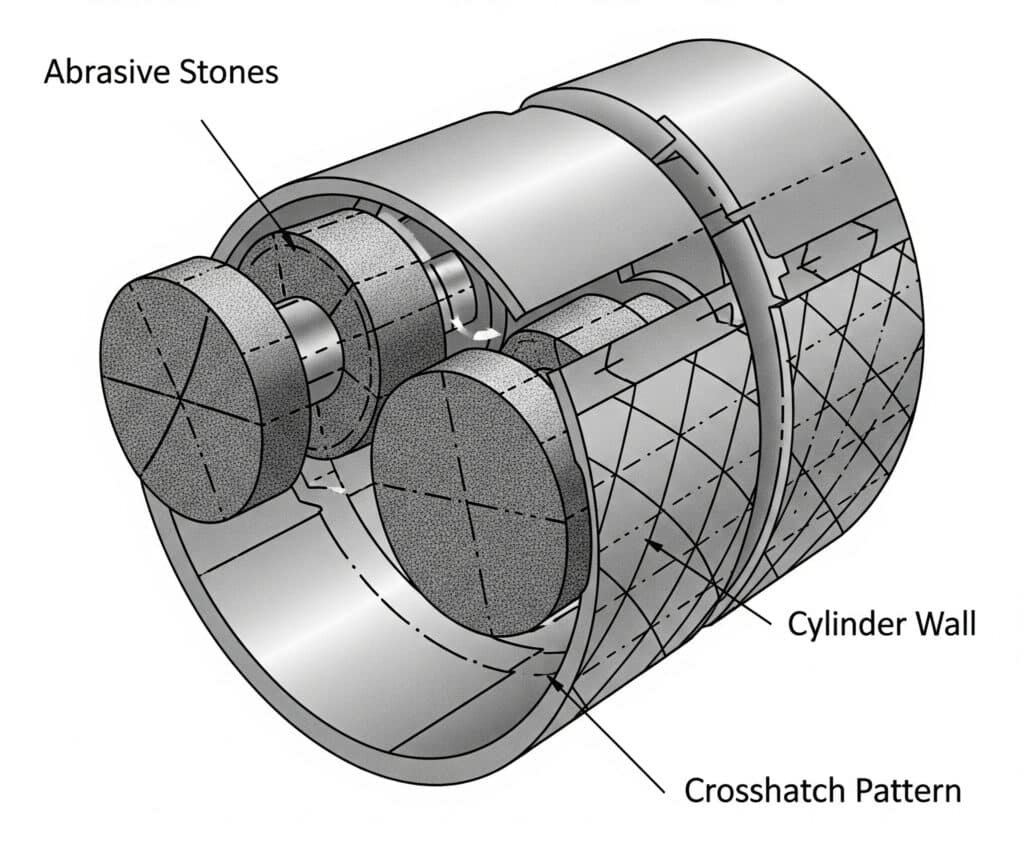

Proces honování využívá řízené abrazivní působení k dosažení přesných vnitřních rozměrů a povrchové úpravy, které výrazně zlepšují výkon a spolehlivost pneumatických válců.

Při honování válců se používají rotující brusné kameny s řízeným tlakem a rychlostí posuvu, které rovnoměrně odstraňují materiál a vytvářejí zrcadlově hladké povrchy se specifickým vzorem křížových rýh, které optimalizují výkonnost těsnění, snižují tření o 40-60% a prodlužují životnost válců 3-5krát ve srovnání se standardně opracovanými trubkami.

Kroky procesu honování

Proces broušení zahrnuje několik pečlivě kontrolovaných kroků k dosažení optimálních výsledků:

Krok 1: Hrubé broušení
Prvotní honování odstraňuje stopy po obrábění a větší nerovnosti povrchu pomocí hrubých brusných kamenů (obvykle zrnitost 220-400). Tímto krokem se dosáhne základní rozměrové přesnosti a odstraní se 0,003-0,005 palce materiálu.

Krok 2: Dokončení broušení
Jemné brusné kameny (zrnitost 600-1200) vytvářejí konečnou povrchovou úpravu a přesné rozměry. Při tomto kroku se odstraní pouze 0,0005-0,001 palce a zároveň se vytvoří vzor kříže.

Krok 3: Honování plošin³
Závěrečné leštění velmi jemnými kameny (zrnitost 1500+) vytváří povrchovou úpravu plata, která optimalizuje kontakt s těsněním a zároveň zachovává údolí pro zadržování oleje.

Výběr brusného kamene

Různé brusné materiály poskytují specifické výhody pro různé aplikace:

Parametry řízení procesu

Dosažení konzistentních výsledků broušení vyžaduje přesnou kontrolu více proměnných procesu:

Otáčky vřetena: Obvykle 100-400 otáček za minutu, optimalizováno pro materiál a požadovanou povrchovou úpravu.
Rychlost podávání: 10-50 stop za minutu, kontrola úhlu křížového šrafování
Tlak kamene: 50-200 PSI, určující rychlost úběru materiálu
Honovací olej: Chlazení a mazání, prevence tepelného poškození

Metody ověřování kvality

Broušené trubky procházejí přísnou kontrolou kvality, která zajišťuje splnění specifikací:

Měření povrchové úpravy: Profilometry měří Ra, Rz a další parametry povrchu.
Rozměrová kontrola: Souřadnicové měřicí stroje ověřují průměr, přímost a kulatost.
Vizuální kontrola: Mikroskopické vyšetření potvrzuje kvalitu křížového vzoru
Testování těsnosti: Tlaková zkouška ověřuje kompatibilitu těsnění

Pokročilé techniky broušení

Moderní honování využívá pokročilé techniky pro dosažení vynikajících výsledků:

CNC broušení: Počítačem řízené stroje zajišťují konzistentní výsledky a složité geometrie
Tlak řízený servopohonem: Automatické nastavení udržuje optimální tlak na kámen
Vícestupňové zpracování: Postupné operace optimalizují každou charakteristiku povrchu
Monitorování v reálném čase: Průběžné měření během zpracování zajišťuje kvalitu

Přesnost dosažená správným honováním je pozoruhodná - můžeme udržet tolerance průměru v rozmezí 0,0001 palce při délce trubek přesahující 20 stop, což zajišťuje konzistentní výkonnost těsnění po celé délce zdvihu válců bez tyčí.

Jaké jsou hlavní výhody použití broušených trubek v pneumatických aplikacích?

Broušené válcové trubky poskytují významné zlepšení výkonu, které se přímo promítá do snížení provozních nákladů, zvýšení spolehlivosti a zlepšení výkonu systému v pneumatických aplikacích.

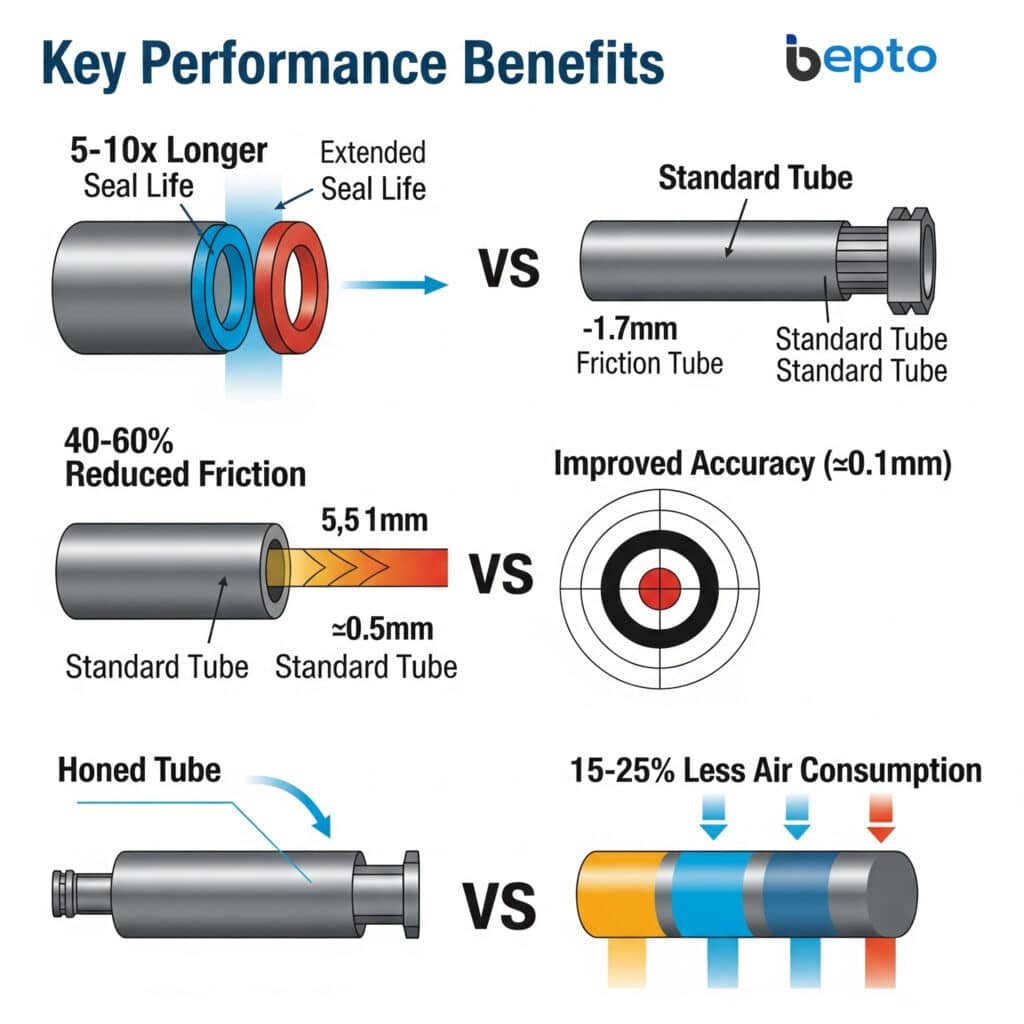

Broušené trubky poskytují 5-10krát delší životnost těsnění, snižují tření o 40-60%, eliminují pohyb s prokluzem, zlepšují přesnost polohování na ±0,1 mm a snižují spotřebu vzduchu o 15-25% v porovnání se standardními obrobenými trubkami, což vede k výrazným úsporám nákladů a vyšší produktivitě v aplikacích beztlakových válců.

Prodloužená životnost těsnění

Hladká povrchová úprava honovaných trubek výrazně snižuje opotřebení těsnění a prodlužuje životnost 5 až 10krát ve srovnání s hrubým opracovaným povrchem. Toto zlepšení je důsledkem:

Snížené opotřebení brusiva: Zrcadlově hladký povrch eliminuje mikroskopické řezání, které ničí těsnění v drsných trubkách.

Optimální kontakt s těsněním: Konzistentní povrchová úprava zajišťuje rovnoměrné rozložení tlaku v celé kontaktní ploše těsnění.

Zlepšený odvod tepla: Hladký povrch snižuje zahřívání třením, které urychluje degradaci těsnění.

Lepší zadržování maziva: Řízené křížové vzory udržují mazací filmy, které chrání těsnění.

Údaje pro porovnání výkonu

Výhody snížení tření

Broušené povrchy snižují tření o 40-60%, což poskytuje řadu provozních výhod:

Nižší provozní tlaky: Snížené tření umožňuje provoz při nižších tlacích v systému, což šetří energii a snižuje namáhání součástí.

Hladší pohyb: Odstranění stick-slip⁵ chování zajišťuje konzistentní a plynulý pohyb válce, který je nezbytný pro přesné aplikace.

Rychlejší časy cyklů: Snížené tření umožňuje vyšší pracovní rychlosti bez snížení přesnosti nebo zvýšení opotřebení.

Úspory energie: Nižší tření se přímo promítá do nižší spotřeby stlačeného vzduchu, obvykle 15-25% úspory.

Zvýšená spolehlivost systému

Vynikající výkonnostní charakteristiky broušených trubek přispívají k celkové spolehlivosti systému:

Konzistentní výkon: Jednotná povrchová úprava zajišťuje předvídatelný provoz po celou dobu životnosti.

Snížená údržba: Delší životnost těsnění a nižší opotřebení minimalizují požadavky na údržbu a související prostoje.

Lepší odolnost proti kontaminaci: Hladké povrchy se snadněji čistí a je na nich menší pravděpodobnost zachycení nečistot.

Teplotní stabilita: Snížené tření při ohřevu zlepšuje konzistenci výkonu v různých teplotních rozmezích.

Analýza ekonomických přínosů

Investice do broušených trubek se obvykle vrátí během 6-18 měsíců díky různým úsporám nákladů:

Snížení nákladů na výměnu těsnění: Díky 5-10krát delší životnosti těsnění výrazně klesají náklady na náhradní díly.

Snížení doby odstávky: Méně poruch těsnění znamená méně přerušení výroby a s tím spojených nákladů.

Nižší spotřeba energie: Snížení tření a úniku vzduchu snižuje provozní náklady systému stlačeného vzduchu.

Prodloužená životnost zařízení: Snížené opotřebení všech součástí systému prodlužuje celkovou životnost zařízení.

Maria, která řídí balicí linku v německém potravinářském závodě, se podělila o své zkušenosti s naší modernizací broušených trubek: "Po přechodu na broušené trubky Bepto v našich válcích bez tyčí se frekvence výměny těsnění snížila z měsíčních na jednou za dva roky. Investice $3 500 do honovaných trubek nám ušetřila více než $18 000 ročně na nákladech na náhradní díly a prostoje, navíc se naše přesnost polohování zlepšila natolik, že jsme odstranili 95% našich vad v balení."

Jak vybrat a udržovat broušené válcové trubky pro maximální výkon?

Správný výběr a údržba broušených válcových trubek zajišťuje optimální výkon, maximální životnost a nejlepší návratnost investic do pneumatických systémů.

Výběr broušených trubek vyžaduje přizpůsobení specifikací povrchové úpravy (4-16 μin Ra), kompatibility materiálu, požadavků na rozměrovou přesnost a podmínek prostředí vaší aplikaci, zatímco údržba zahrnuje správné mazání, kontrolu znečištění, pravidelnou kontrolu a dodržování pokynů výrobce pro dosažení maximálního výkonu a životnosti.

Analýza výběrových kritérií

Výběr správné broušené trubky vyžaduje pečlivé zvážení mnoha faktorů specifických pro vaši aplikaci:

Požadavky na povrchovou úpravu: Přizpůsobte hodnotu Ra specifikacím těsnění a potřebám výkonu. Pro běžné průmyslové aplikace se obvykle používá Ra 8-16 μin, zatímco přesné aplikace mohou vyžadovat Ra 4-8 μin.

Výběr materiálu: Materiál trubek vybírejte podle provozního prostředí, požadavků na tlak a kompatibility se systémovými kapalinami a těsněními.

Rozměrové specifikace: Ujistěte se, že specifikace správného průměru otvoru, tloušťky stěny a délky odpovídají požadavkům na konstrukci válce.

Úvahy o životním prostředí: Zvažte teplotní rozsah, korozivní působení a úroveň znečištění, které mohou ovlivnit výběr materiálu a povrchové úpravy.

Průvodce výběrem pro konkrétní aplikaci

Správné instalační postupy

Pro dosažení optimálního výkonu broušených trubek je zásadní správná instalace:

Opatření pro manipulaci: Při přepravě a instalaci používejte ochranné kryty, aby nedošlo k poškození povrchu. I drobné škrábance mohou ohrozit výkonnost těsnění.

Požadavky na čistotu: Před instalací důkladně očistěte trubky pomocí vhodných rozpouštědel a hadříků, které nepouštějí vlákna. Jakékoli znečištění může způsobit předčasné selhání těsnění.

Ověření zarovnání: Při montáži dbejte na správné vyrovnání, abyste zabránili vázání a nerovnoměrnému opotřebení, které by mohlo poškodit broušený povrch.

Kompatibilita těsnění: Zkontrolujte, zda jsou těsnění kompatibilní s broušeným povrchem a zda jsou správně dimenzována pro optimální přítlak.

Osvědčené postupy údržby

Správná údržba maximalizuje výhody broušených trubek:

Řízení mazání: Používejte vhodná pneumatická maziva v doporučených dávkách. Nadměrné mazání může přitahovat nečistoty, zatímco nedostatečné mazání zvyšuje opotřebení.

Filtrační systémy: Udržujte správnou filtraci vzduchu, abyste zabránili pronikání nečistot na broušené povrchy. Typické požadavky jsou 5mikronová filtrace s možností koalescence.

Pravidelná kontrola: Během plánované údržby provádějte vizuální kontroly, abyste zjistili potenciální problémy dříve, než způsobí závažné potíže.

Sledování výkonu: Sledujte počty cyklů, četnost výměny těsnění a výkonnostní parametry pro optimalizaci plánů údržby.

Řešení běžných problémů

Řešení běžných problémů pro udržení optimálního výkonu:

Metody ověřování kvality

Zajistěte, aby vaše vybroušené trubky splňovaly specifikace prostřednictvím řádného ověření:

Testování povrchové úpravy: Pomocí kalibrovaných profilometrů ověřte, zda hodnoty Ra odpovídají specifikacím.

Rozměrová kontrola: Změřte kritické rozměry včetně průměru otvoru, přímosti a zaoblení.

Vizuální kontrola: Zkontrolujte kvalitu křížového vzoru a stav povrchu pomocí vhodného zvětšení.

Testování výkonu: Proveďte provozní zkoušky k ověření kompatibility těsnění a třecích vlastností.

Úvahy o výměně a modernizaci

Plán výměny trubek a modernizace systému:

Ukazatele životnosti: Sledujte indikátory zhoršení výkonu, jako je zvýšené tření, spotřeba vzduchu nebo chyby při polohování.

Možnosti upgradu: Při plánované údržbě zvažte přechod na kvalitnější broušené trubky, abyste zlepšili výkon systému.

Ověření kompatibility: Zajistěte, aby náhradní trubky byly kompatibilní se stávajícími těsněními a součástmi systému.

Dokumentace: Udržujte záznamy o specifikacích trubek, datech instalace a historii výkonu pro optimální plánování údržby.

Ve společnosti Bepto poskytujeme komplexní podporu při výběru a aplikaci broušených trubek. Náš tým inženýrů analyzuje vaše specifické požadavky a doporučí vám optimální specifikace trubek pro maximalizaci výkonu a životnosti ve vašich aplikacích beztlakových válců, přičemž se opírá o naše rozsáhlé zkušenosti s optimalizací pneumatických systémů.

Závěr

Broušené válcové trubky poskytují vynikající povrchovou úpravu a rozměrovou přesnost, které výrazně zlepšují životnost těsnění, snižují tření a zvyšují celkový výkon pneumatického systému, což je nezbytné pro spolehlivý provoz beztlakových válců a nákladově efektivní údržbu.
