Are sudden valve closures causing destructive pressure spikes in your pneumatic systems? 💥 Air hammer creates violent pressure waves that can damage valves, burst pipes, and destroy expensive equipment, leading to catastrophic system failures and costly downtime.
Vzduchové rázy vznikají, když se rychle se pohybující stlačený vzduch náhle zastaví uzavřením ventilu a vytvoří tlakové vlny, které se šíří systémem při zvuková rychlost1, které mohou dosáhnout tlaku 5-10krát vyššího, než je běžný provozní tlak.
Minulý měsíc mi naléhavě volal Robert, technik údržby v textilním závodě v Severní Karolíně. V jeho závodě docházelo k opakovaným selháním ventilů a prasknutí potrubí v důsledku nekontrolovaných účinků vzduchových rázů, což mělo za následek ztráty ve výši $30 000 týdně z důvodu přerušení výroby.
Obsah
- Co způsobuje kladivo na vzduch v pneumatických systémech?
- Jak se tlakové vlny šíří pneumatickým potrubím?
- Jaké jsou nejúčinnější metody prevence poškození pneumatickým kladivem?
- Jak vypočítat tlak vzduchového kladiva v systému?
Co způsobuje kladivo na vzduch v pneumatických systémech?
Understanding the root causes of air hammer is essential for preventing system damage and ensuring reliable operation. ⚡
Vzduchové rázy jsou způsobeny rychlým uzavřením ventilu, náhlou změnou směru proudění, vypnutím kompresoru nebo nouzovým zastavením, které způsobí přenos hybnosti2 z pohybující se vzduchové hmoty na stacionární součásti systému, čímž vznikají destruktivní tlakové vlny.
Primární spouštěcí mechanismy
Rychlé uzavření ventilu
Nejčastější příčinou je rychlé uzavření rychle působících ventilů:
- Elektromagnetické ventily: Zavřít za 10-50 milisekund
- Kulové ventily: Čtvrtotáčkové zavírání vytváří okamžité zastavení
- Nouzové vypínání: Navrženo pro rychlé uzavření, ale s maximálním kladivovým efektem.
- Zpětné ventily: Uzavření při obrácení průtoku
Vliv rychlosti proudění
Vyšší rychlosti proudění vzduchu zvyšují sílu úderu kladiva:
| Rychlost proudění vzduchu (m/s) | Úroveň rizika kladiva | Typické aplikace |
|---|---|---|
| 5-10 | Nízká | Standardní pneumatické nářadí |
| 10-20 | Mírná | Průmyslová automatizace |
| 20-30 | Vysoká | Vysokorychlostní balení |
| 30+ | Závažné | Systémy nouzového vyfukování |
Faktory konfigurace systému
Délka a průměr potrubí
Delší potrubí s menším průměrem zesiluje tlakové vlny:
Kritické parametry:
- Délka: Delší tratě prodlužují dobu odrazu vln
- Průměr: Menší trubky koncentrují tlakové účinky
- Tloušťka stěny: Tenké stěny nevydrží tlakové rázy
- Materiál: Ocelové trubky zvládají tlak lépe než plastové
Přístup k řešení Bepto
Naše systémy válců bez tyčí obsahují pokročilou technologii řízení průtoku a mechanismy postupného uzavírání ventilů, které snižují účinky vzduchového rázu o 70-80% ve srovnání se standardními pneumatickými komponenty. Naše systémy navrhujeme s ohledem na správné dimenzování a řízení průtoku, abychom zabránili destruktivním tlakovým vlnám.
Jak se tlakové vlny šíří pneumatickým potrubím?
Pressure wave behavior follows specific physical laws that determine system impact severity. 🌊

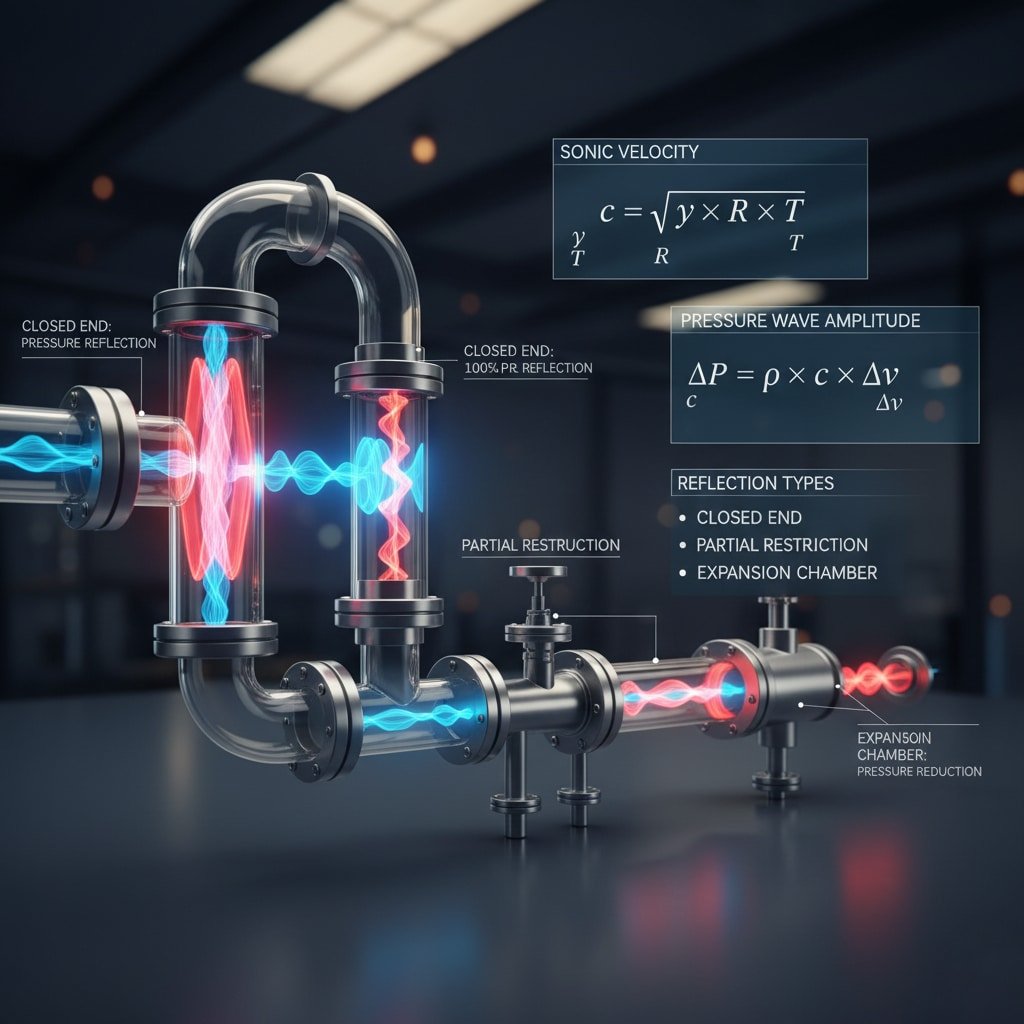

Tlakové vlny procházejí pneumatickými systémy sonickou rychlostí (přibližně 343 m/s ve vzduchu), odrážejí se od uzavřených konců a tvarovek a vytvářejí tak. vzory stojatých vln3 které mohou zesílit tlak na nebezpečnou úroveň.
Fyzika šíření vln
Výpočty rychlosti zvuku
Vzdušné kladívkové vlny se v médiu šíří rychlostí zvuku:
Vzorec: c = √(γ × R × T)
Kde:
- c = Rychlost vlnění (m/s)
- γ = Poměr měrného tepla4 (1,4 pro vzduch)
- R = plynová konstanta (287 J/kg-K pro vzduch)
- T = Absolutní teplota (K)
Amplituda tlakové vlny
Na stránkách Joukowského rovnice5 určuje maximální nárůst tlaku:
ΔP = ρ × c × Δv
Kde:
- ΔP = zvýšení tlaku (Pa)
- ρ = Hustota vzduchu (kg/m³)
- c = Rychlost vlnění (m/s)
- Δv = Změna rychlosti (m/s)
Odraz a zesílení vln
Okrajové podmínky
Různá zakončení trubek vytvářejí různé vzory odrazů:
Typy odrazů:
- Uzavřený konec: 100% tlakový odraz, nulová rychlost
- Otevřený konec: 100% rychlostní odraz, nulový tlak
- Částečné omezení: Smíšený odraz vytvářející složité vzory
- Expanzní komora: Snížení tlaku zvýšením objemu
Případová studie z reálného světa
Consider Sarah, a process engineer at a food packaging facility in Wisconsin. Her high-speed pneumatic actuators were experiencing premature failures due to pressure spikes reaching 15 bar in a 6-bar system. The waves were reflecting off dead-end branches and amplifying at specific frequencies. By implementing our Bepto flow control valves with gradual closure profiles and installing properly sized accumulators, we reduced peak pressures to 7.5 bar and eliminated equipment failures. 🎯
Jaké jsou nejúčinnější metody prevence poškození pneumatickým kladivem?
Multiple engineering solutions can effectively control and eliminate air hammer effects. 🛡️
Účinná prevence vzduchových rázů zahrnuje postupné uzavírání ventilů, tlakové akumulátory, tlumiče rázů, správné dimenzování potrubí, omezovače průtoku a konstrukční úpravy systému, které pohlcují energii a snižují amplitudu tlakové vlny.
Inženýrské kontrolní metody
Postupné uzavírání ventilů
Zavedení řízené míry uzavírání zabraňuje náhlým změnám hybnosti:
Pokyny k době uzavření:
- Standardní aplikace: Doba uzavření 0,5-2 sekundy
- Vysokotlaké systémy: 2-5 sekund pro bezpečnost
- Potrubí velkého průměru: Úměrně delší doba uzavření
- Kritické systémy: Programovatelné profily uzávěrů
Instalace tlakového akumulátoru
Akumulátory pohlcují tlakové rázy a uchovávají energii:
| Typ akumulátoru | Rozsah tlaku | Doba odezvy | Aplikace |
|---|---|---|---|
| Typ močového měchýře | 1-300 barů | <10 ms | Obecný účel |
| Typ pístu | 1-400 barů | 10-50 ms | Těžký provoz |
| Typ membrány | 1-200 barů | <5 ms | Systémy čistého vzduchu |
| Kovové měchy | 1-100 barů | <20 ms | Vysoká teplota |
Řešení pro návrh systému
Optimalizace dimenzování potrubí
Správné dimenzování potrubí snižuje rychlost proudění a potenciál rázů:
Kritéria návrhu:
- Limity rychlosti: Udržujte rychlost vzduchu pod 15 m/s
- Pokles tlaku: Maximálně 0,1 baru na 100 m potrubí
- Výběr průměru: Pro aplikace s vysokým průtokem používejte větší průměry
- Tloušťka stěny: Návrh pro 150% maximálního očekávaného tlaku
Technologie prevence Bepto
Naše pneumatické systémy obsahují řadu funkcí pro prevenci vzduchových rázů, včetně ventilů s pozvolným rozběhem, integrovaných akumulátorů a inteligentního řízení uzávěru. Poskytujeme kompletní analýzu systému a řešení na míru, která eliminují účinky kladiva při zachování výkonu.
Jak vypočítat tlak vzduchového kladiva v systému?
Accurate pressure calculations help predict and prevent dangerous pressure spikes. 📊
Výpočet tlaku vzduchového rázu využívá Joukowského rovnici ΔP = ρ × c × Δv v kombinaci s faktory specifickými pro systém, včetně geometrie potrubí, doby uzavření ventilu a koeficientů odrazu, pro stanovení maximálního očekávaného nárůstu tlaku.
Metodika výpočtu
Postup krok za krokem
Podle tohoto systematického přístupu získáte přesné předpovědi:
- Určení počátečních podmínek: Provozní tlak, teplota, rychlost proudění
- Výpočet rychlosti vln: Použijte vzorec pro sonickou rychlost vzduchu
- Použijte Joukowského rovnici: Výpočet počátečního nárůstu tlaku
- Účet pro reflexe: Zvažte podmínky na konci potrubí
- Použití bezpečnostních faktorů: Vynásobte 1,5-2,0 pro návrhové rozpětí.
Výpočet praktického příkladu
Pro typický průmyslový systém:
Dané parametry:
- Provozní tlak: 6 barů
- Teplota vzduchu: 20 °C (293 K)
- Počáteční rychlost: 20 m/s
- Délka potrubí: 50 m
- Doba uzavření ventilu: 0,1 s
Výpočty:
- Rychlost vlnění: c = √(1,4 × 287 × 293) = 343 m/s
- Hustota vzduchu: ρ = P/(R×T) = 7,14 kg/m³
- Růst tlaku: ΔP = 7,14 × 343 × 20 = 49 000 Pa (0,49 bar)
- Maximální tlak: 6 + 0,49 = 6,49 baru
Pokročilé metody analýzy
Počítačová simulace
Moderní software CFD umožňuje podrobnou analýzu tlakových vln:
Softwarové schopnosti:
- Přechodová analýza: Mapování tlaku v závislosti na čase
- 3D modelování: Komplexní geometrické efekty
- Vícenásobné reflexe: Přesná předpověď vlnové interakce
- Optimalizace systému: Analýza citlivosti konstrukčních parametrů
Výběr správné strategie prevence vzduchových rázů chrání pneumatické systémy před destruktivními tlakovými vlnami a zajišťuje dlouhodobě spolehlivý provoz.
Často kladené dotazy o Air Hammer
Jaký je rozdíl mezi vzduchovým a vodním rázem v průmyslových systémech?
Vzduchové kladivo zahrnuje stlačitelný plyn, který vytváří tlakové vlny se zvukovou rychlostí, zatímco vodní kladivo využívá nestlačitelnou kapalinu, která vytváří mnohem vyšší tlakové rázy s vyšší rychlostí šíření. Vodní ráz obvykle vytváří tlaky 10-50krát vyšší než vzduchový ráz v důsledku nestlačitelnosti kapaliny. Vzduchové kladivo však postihuje větší objemy systému a může způsobovat trvalé oscilace. Oba jevy se řídí podobnou fyzikou, ale vyžadují odlišné strategie prevence - vzduchové systémy používají akumulátory a postupné uzavírání, zatímco kapalinové systémy spoléhají na rázové nádrže a zpětné ventily.
Jak rychle se šíří tlakové vlny vzduchového kladiva pneumatickým potrubím?
Tlakové vlny vzduchového rázu se šíří zvukovou rychlostí, která je za standardních podmínek přibližně 343 m/s, a dosahují koncových bodů systému v řádu milisekund. Rychlost vlnění závisí na teplotě a složení vzduchu - vyšší teplota zvyšuje rychlost, zatímco vlhkost ji mírně snižuje. V typickém 100metrovém pneumatickém vedení se tlakové vlny šíří od konce ke konci přibližně za 0,3 sekundy, odrážejí se zpět a vytvářejí složité interferenční vzory. Toto rychlé šíření znamená, že ochranná zařízení musí reagovat během milisekund, aby byla účinná.
Může vzduchové kladivo poškodit beztyčové válce a pneumatické pohony?
Ano, vzduchové kladivo může způsobit poškození těsnění, ohnutí tyčí, montážní napětí a předčasné opotřebení beztlakových válců tím, že vytváří tlakové rázy překračující konstrukční limity. Naše beztlakové válce Bepto jsou vybaveny vnitřními tlumicími a odlehčovacími prvky, které chrání před účinky kladiva. Standardní tlakové láhve mohou být při kladivových událostech vystaveny 2-3násobku normálního tlaku, což může způsobit katastrofické selhání. Naše systémy navrhujeme s integrovanou ochranou včetně omezovačů průtoku, ventilů pro pozvolný rozběh a monitorování tlaku, abychom zabránili poškození a prodloužili životnost.
Jaké materiály potrubí nejlépe odolávají poškození vzduchovým kladivem?
Ocelové a nerezové trubky jsou díky vysoké pevnosti v tahu a tloušťce stěny nejodolnější proti tlakovým rázům, zatímco plastové trubky jsou nejnáchylnější k poškození tlakovým rázem. Ocelové trubky obvykle snesou 3-5násobek normálního tlaku bez poruchy, zatímco PVC může prasknout při 2násobku normálního tlaku. Měděné trubky jsou středně odolné, ale při opakovaných tlakových cyklech mohou ztvrdnout. Pro kritické aplikace doporučujeme ocelové trubky s rozměry 80 s vhodnými podpěrnými konzolami, které zvládnou statické i dynamické tlakové zatížení.
Jak dimenzovat akumulátory pro účinnou ochranu proti vzduchovým rázům?
Objem akumulátoru by se měl rovnat 10-20% objemu vzduchu v systému, přičemž tlak předběžného plnění by měl být nastaven na 60-80% normálního provozního tlaku pro optimální potlačení kladiva. Větší akumulátory poskytují lepší ochranu, ale zvyšují náklady a složitost systému. Rozhodující je doba odezvy - měchýřové akumulátory reagují nejrychleji (<10 ms), zatímco pístové typy mohou reagovat až 50 ms. Záleží také na umístění - akumulátory instalujte v blízkosti potenciálních zdrojů rázů, jako jsou rychle působící ventily. Náš technický tým poskytuje podrobné výpočty velikosti akumulátorů na základě konkrétních parametrů systému a požadavků na ochranu.
-
