Úvod
Boční zatížení a točivý moment jsou tichými zabijáky standardních pneumatických válců. 🔧 Pokud vaše aplikace vyžaduje přesný lineární pohyb s nulovou rotací, rozhoduje zvolené řešení vedení nejen o výkonu - ale i o celé životnosti vašeho pohonu.
Přímá odpověď: válce se dvěma tyčemi nabízejí kompaktní, samostatné řešení proti otáčení, které je ideální pro aplikace s omezeným prostorem, zatímco válce s jednou tyčí a vnějším vedením poskytují vynikající nosnost a flexibilitu pro požadavky na velké zatížení nebo vlastní zdvih - správná volba závisí na vašich potřebách zatížení, prostoru a přesnosti.
Vzpomenu si na Toma Eriksena, mechanického konstruktéra ve společnosti vyrábějící automatizovaná montážní zařízení v Minneapolisu ve státě Minnesota. Tom specifikoval pohony pro novou pick-and-place jednotku, která manipuluje s nepravidelně tvarovanými automobilovými konzolami. Jeho válce s jednou tyčí se pod momentovým zatížením stále posouvaly, což způsobovalo nesouosost na uchopovači. Když nás oslovil ve společnosti Bepto, provedli jsme ho srovnáním vedle sebe, které změnilo celý jeho přístup ke konstrukci.
Obsah
- Co je to válec s dvojitou tyčí a jak zabraňuje rotaci?
- Jaké je porovnání nosnosti válců s jednou tyčí a vnějším vedením?
- Které vodicí řešení nabízí lepší přesnost a životnost?
- Jak si vybrat mezi válcem s dvojitou tyčí a systémem s jednou tyčí s vnějším vedením?
Co je to válec s dvojitou tyčí a jak zabraňuje rotaci?
Válce se dvěma tyčemi jsou jedním z nejelegantnějších řešení v pneumatické technice - dvě paralelní tyče sdílejí jeden píst a zajišťují protiotáčivý výkon bez jediné vnější součásti. 💡
Válec se dvěma tyčemi využívá dvě paralelní pístní tyče mechanicky spojené se společnou čelní deskou nebo s bodem uchycení nástroje. Geometrické oddělení obou tyčí vytváří přirozené momentové rameno, které odolává rotačním a bočním silám.1 - poskytuje vestavěnou ochranu proti otáčení bez jakéhokoli externího vodicího zařízení.
Jak funguje mechanismus Twin-Rod
Princip fungování je jednoduchý, ale velmi účinný:
- Dvě tyče stejného průměru jsou umístěny symetricky na obou stranách osy válce.
- Obě tyče jsou pevně spojeny se společnou přední deskou nebo třmenem.
- Jakýkoli točivý moment nebo boční síla působící na přední desku se projeví jako opačné axiální síly na obou tyčích.
- Dvojité vedení otvorů tělesa válce tyto síly přímo absorbuje.
To znamená, že funkce proti rotaci je zcela uvnitř válce - nejsou potřeba žádné externí kolejnice, vozíky ani vyrovnávací kování.
Klíčové specifikace válců s dvojitou tyčí
| Parametr | Typický rozsah |
|---|---|
| Velikosti otvorů | 10 mm - 63 mm |
| Rozsah zdvihu | 5 mm - 300 mm |
| Provozní tlak | 0,1 - 10 barů |
| Maximální boční zatížení | Středně těžké (v závislosti na vodicím otvoru) |
| Přesnost proti otáčení | ±0,1° - ±0,5° typicky |
| Montážní plocha | Kompaktní - žádné externí komponenty |
| Značky OEM (kompatibilní s Bepto) | SMC CXSM, Festo DGSL, Parker P1D-T |
V čem vynikají válce s dvojitou tyčí
- 🤖 Robotické nástroje na konci ramene (EOAT)
- 📦 Jednotky Pick-and-place s požadavky na kompaktní obálku
- 🔩 Lisování a vkládání při mírném zatížení krouticím momentem
- 🖨️ Tiskařské a etiketovací stroje vyžadující přesné lineární polohování.
Zpět k Tomovi v Minneapolis - jeho jednotka pick-and-place měla velmi těsný prostor mezi sousedními stanicemi. Válec se dvěma tyčemi mu poskytl potřebný výkon proti otáčení, aniž by do konstrukce rámu přidal jediný milimetr vnějšího vodicího zařízení.
Jaké je porovnání nosnosti válců s jednou tyčí a vnějším vedením?
Jednopólový válec spárovaný s externím lineárním vedením představuje zásadně odlišnou technickou filozofii - a ve správné aplikaci je to prostě jiná výkonnostní liga. 💪
Válce s jednou tyčí s vnějším vedením oddělují funkci ovládání a vedení do dvou optimalizovaných komponent: válec zajišťuje čistě tahovou sílu, zatímco vnější vodicí lišta a vozík přenášejí veškerá boční zatížení, točivý moment a momentové síly - což umožňuje mnohem vyšší nosnost a delší zdvihy než jakákoli konstrukce se dvěma tyčemi s vlastním vedením.
Výhoda oddělení funkcí
Pokud oddělíte generování tahu od vedení zátěže, lze každou složku optimalizovat nezávisle:
- Na stránkách válec je dimenzován výhradně na požadovanou tahovou sílu - bez předimenzování pro kompenzaci zatížení vedení.
- Na stránkách lineární vedení se zvolí pro konkrétní profil zatížení - radiální, axiální, momentové nebo kombinované.
- Na stránkách mrtvice lze prodloužit daleko za hranice dvou tyčí, aniž by byla ohrožena tuhost vedení.
Srovnání nosnosti
| Typ zatížení | Válec s dvojitou tyčí | Jednoduchá tyč + externí vodítko |
|---|---|---|
| Čistě axiální (tah) | ✅ Dobrý | ✅ Vynikající |
| Boční (boční) zatížení | ⚠️ Mírné | ✅ Velmi vysoká |
| Momentové / momentové zatížení | ⚠️ Limited | ✅ Velmi vysoká |
| Kombinované víceosé zatížení | ❌ Nedoporučeno | ✅ Navrženo pro tento |
| Dlouhý zdvih (> 300 mm) | ⚠️ Omezené možnosti | ✅ Standardní schopnost |
| Těžké užitečné zatížení (> 20 kg) | ❌ Překračuje směrné limity | ✅ Plně schopný |
Úvahy o údržbě
Externí naváděcí systém přináší další body údržby:
- Mazání: Vodicí lišty a kuličkové vozíky vyžadují pravidelné promazávání.2
- Zarovnání: Prvotní instalace vyžaduje pečlivé paralelní vyrovnání tyče válce a vodicí lišty.
- Monitorování opotřebení: Předpětí a vůle vozíku by měly být kontrolovány v pravidelných servisních intervalech.
Chuckova poznámka: Režijní náklady na údržbu externího vodicího systému jsou skutečné - ale při správném plánu údržby je lze zcela zvládnout. Co se nedá zvládnout, je tlačení válce se dvěma tyčemi nad rámec jeho momentového zatížení. Viděl jsem, že opotřebení vodicího otvoru způsobilo selhání těsnění tyče během několika týdnů, když se v aplikaci s velkým zatížením použilo nesprávné řešení. ⚠️

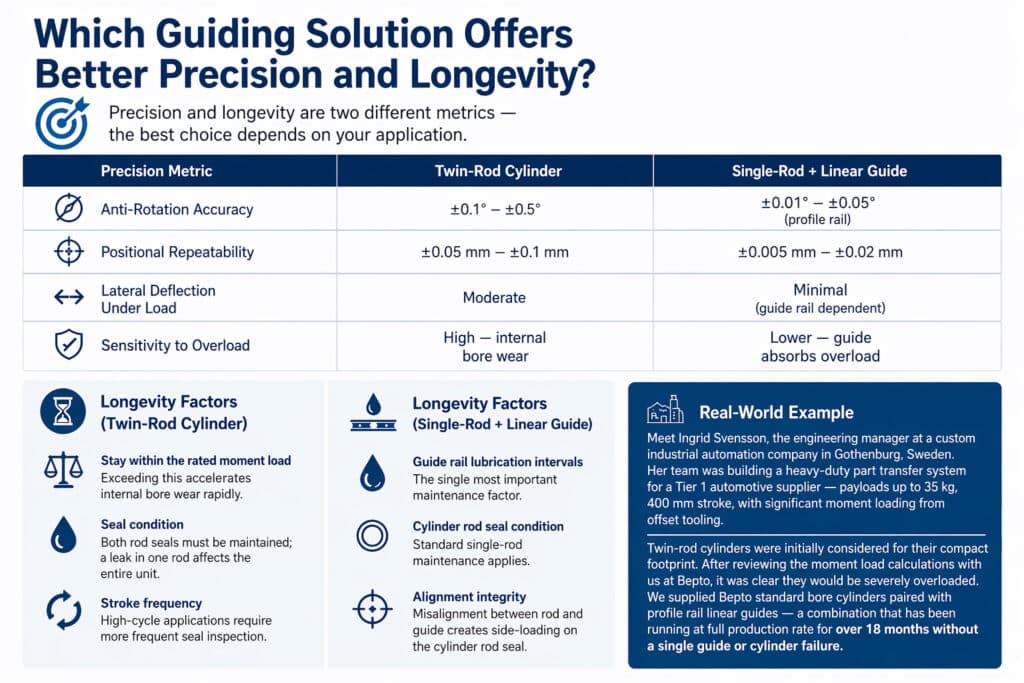

Které vodicí řešení nabízí lepší přesnost a životnost?
Přesnost a životnost jsou dva různé ukazatele - a odpověď na každý z nich není vždy stejným řešením. Pojďme je jasně oddělit. 🎯
Pro aplikace s krátkým zdvihem a středním zatížením, válce se dvěma tyčemi nabízejí vynikající opakovatelnost polohy.3 a dlouhou životnost s minimální údržbou. U aplikací s vysokým zatížením, dlouhým zdvihem nebo víceosých aplikací poskytují externě vedené systémy s jednou tyčí vynikající přesnost a životnost - za předpokladu, že je vodicí systém správně specifikován a udržován.
Přesnost: Jak vypadají čísla
| Přesná metrika | Válec s dvojitou tyčí | Jednoduchá tyč + lineární vedení |
|---|---|---|
| Přesnost proti otáčení | ±0.1° - ±0.5° | ±0,01° - ±0,05° (profilová lišta) |
| Opakovatelnost polohy | ±0,05 mm - ±0,1 mm | ±0,005 mm - ±0,02 mm |
| Boční průhyb při zatížení | Mírná | Minimální (v závislosti na vodicí liště) |
| Citlivost na přetížení | Vysoké - vnitřní opotřebení otvoru | Nižší - vedení absorbuje přetížení |
Faktory dlouhověkosti
U válců se dvěma tyčemi je životnost dána především:
- Dodržení jmenovitého momentového zatížení - překročení této hodnoty rychle urychluje vnitřní opotřebení otvoru4
- Stav těsnění - je nutné udržovat těsnění obou tyčí; netěsnost jedné tyče ovlivňuje celou jednotku.
- Frekvence mrtvice - vysokocyklové aplikace vyžadují častější kontrolu těsnění
U externě vedených systémů s jednou tyčí závisí životnost na:
- Intervaly mazání vodicích lišt - nejdůležitější faktor údržby
- Stav těsnění válcové tyče - platí standardní údržba jedné tyče
- Integrita zarovnání - nesouosost mezi tyčí a vedením způsobuje boční zatížení těsnění válcové tyče.5
Příklad z reálného světa 🏭
Seznamte se s Ingrid Svenssonovou, vedoucí inženýrkou ve společnosti zabývající se průmyslovou automatizací na zakázku ve švédském Göteborgu. Její tým stavěl systém pro přenos těžkých dílů pro dodavatele automobilového průmyslu Tier 1 - užitečné zatížení až 35 kg, zdvih 400 mm, s výrazným momentovým zatížením od odsazených nástrojů.
Původně se uvažovalo o válcích se dvěma tyčemi kvůli jejich kompaktním rozměrům. Po přezkoumání výpočtů momentového zatížení u nás ve společnosti Bepto bylo jasné, že by byly značně přetížené. Dodali jsme válce Bepto se standardním otvorem spárované s lineárními vedeními s profilovou lištou - kombinace, která běží na plný výkon již více než 18 měsíců bez jediné poruchy vedení nebo válce.
Jak si vybrat mezi válcem s dvojitou tyčí a systémem s jednou tyčí s vnějším vedením?
Výběrové řízení nemusí být složité. Strukturované vyhodnocení pěti klíčových parametrů vám ve většině případů dá jasnou odpověď 😊.
Při výběru mezi systémy se dvěma tyčemi a externě vedenými systémy s jednou tyčí je třeba posoudit hmotnost užitečného zatížení, momentové zatížení, délku zdvihu, dostupný prostor pro instalaci a možnosti údržby - těchto pět faktorů jasně ukáže na správné řešení pro naprostou většinu průmyslových aplikací.

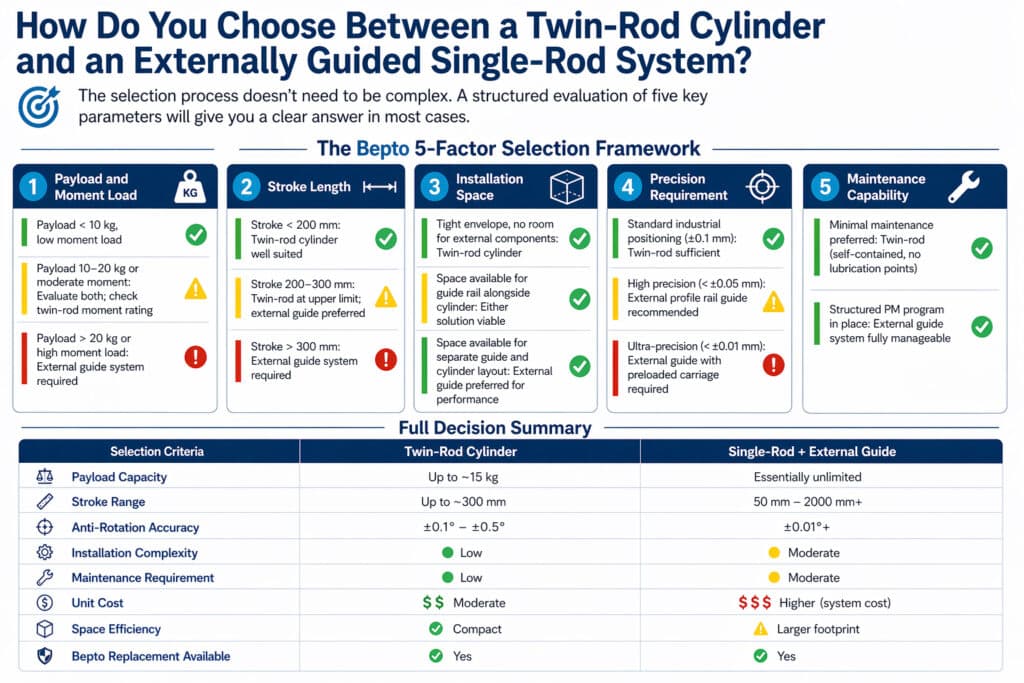

Pětifaktorový výběrový rámec Bepto
Faktor 1 - užitečné zatížení a momentové zatížení
- Užitečné zatížení < 10 kg, nízké momentové zatížení: Válec s dvojitou tyčí ✅
- Užitečné zatížení 10-20 kg nebo mírný moment: Vyhodnoťte obě; zkontrolujte jmenovitý moment dvojitého táhla ⚠️.
- Užitečné zatížení > 20 kg nebo vysoké momentové zatížení: Nutný externí vodicí systém 🔴
Faktor 2 - délka zdvihu
- Zdvih < 200 mm: Válec s dvojitou tyčí se dobře hodí ✅
- Zdvih 200-300 mm: Dvojitá tyč na horní hranici; upřednostňuje se externí vedení ⚠️
- Zdvih > 300 mm: Nutný externí vodicí systém 🔴
Faktor 3 - Instalační prostor
- Těsná obálka, žádný prostor pro externí komponenty: Válec s dvojitou tyčí ✅
- Prostor pro vodicí lištu podél válce: Obě řešení jsou schůdná ✅
- Prostor pro samostatné uspořádání vedení a válce: Externí vodítko preferované pro výkon ✅
Faktor 4 - Požadavek na přesnost
- Standardní průmyslové polohování (±0,1 mm): Dostatečný počet dvou tyčí ✅
- Vysoká přesnost (< ±0,05 mm): Doporučené vnější vedení profilové lišty ⚠️
- Ultrapřesnost (< ±0,01 mm): Nutné externí vedení s předsazeným vozíkem 🔴
Faktor 5 - Schopnost údržby
- Preferuje se minimální údržba: Dvojitá tyč (samostatná, bez mazacích míst) ✅
- Zavedení strukturovaného programu PM: Plně ovladatelný externí vodicí systém ✅
Úplné shrnutí rozhodnutí
| Kritéria výběru | Válec s dvojitou tyčí | Jednoduchá tyč + externí vodítko |
|---|---|---|
| Kapacita užitečného zatížení | Až ~15 kg | V podstatě neomezené |
| Rozsah zdvihu | Do ~300 mm | 50 mm - 2000 mm+ |
| Přesnost proti otáčení | ±0.1° - ±0.5° | ±0.01°+ |
| Složitost instalace | 🟢 Nízká | 🟡 Mírný |
| Požadavek na údržbu | 🟢 Nízká | 🟡 Mírný |
| Jednotkové náklady | 💲💲 Středně těžký | 💲💲💲 Vyšší (systémové náklady) |
| Efektivita využití prostoru | ✅ Kompaktní | ⚠️ Větší plocha |
| Náhrada Bepto k dispozici | ✅ Ano | ✅ Ano |
Závěr
Jak válce se dvěma tyčemi, tak externě vedené systémy s jednou tyčí jsou osvědčenými řešeními - klíčové je přizpůsobit technologii skutečnému zatížení a požadavkům na přesnost vaší aplikace. 🎯 Pro kompaktní úkoly se středním zatížením jsou dvouhadicové válce elegantně jednoduché; pro těžká užitečná zatížení, dlouhé zdvihy a náročnou přesnost je jedinou spolehlivou odpovědí externě vedený jednohadicový systém - a společnost Bepto dodává vysoce kvalitní náhrady pro oba systémy, připravené k odeslání.
Často kladené otázky o válcích s dvojitou tyčí a válcích s jednou tyčí s vnějším vedením
Otázka 1: Může válec se dvěma tyčemi plně nahradit externí vodicí systém v aplikacích s vysokým zatížením?
Ne - dvouválce mají definované mezní hodnoty momentového zatížení dané geometrií vnitřního vodicího otvoru a jejich překročení způsobuje zrychlené vnitřní opotřebení a předčasné selhání. Pro užitečná zatížení nad 15-20 kg nebo aplikace s výrazným posunem zatížení je jediným technicky správným řešením externí vodicí systém.
Otázka 2: Jsou dvouhadicové válce Bepto kompatibilní s modely SMC a Festo OEM?
Ano - dvoutyčové válce Bepto se vyrábějí jako přímé rozměrové náhrady oblíbených modelů OEM, včetně řady SMC CXSM a řady Festo DGSL, s identickou roztečí tyčí, umístěním otvorů a montážními otvory. Zákazníci obvykle dosahují úspory nákladů 25-35% oproti cenám OEM bez úprav stávajících rámů strojů.
Otázka 3: Jaký je maximální zdvih dvouválců?
Většina standardních válců se dvěma tyčemi má maximální zdvih 200-300 mm, při jehož překročení dochází kvůli nepodporované délce tyče k průhybu a opotřebení těsnění, což ohrožuje přesnost i životnost. Pro zdvihy nad tento rozsah doporučujeme ve společnosti Bepto vždy přejít na konfiguraci s jednou tyčí s vnějším vedením.
Otázka 4: Jak často je třeba mazat vnější lineární vodicí systémy?
Intervaly mazání vnějších lineárních vedení se obvykle pohybují v rozmezí od každých 500 km jízdy až po 3-6 měsíců v závislosti na zatížení, rychlosti a prostředí - většina výrobců uvádí ve své technické dokumentaci konkrétní interval promazávání. Zanedbání mazání je nejčastější příčinou předčasného opotřebení vozíků v externě vedených pneumatických systémech.
Otázka 5: Nabízí společnost Bepto pro aplikace s vnějším vedením jak válce se dvěma tyčemi, tak standardní válce?
Rozhodně - Bepto má skladem jak válce se dvěma tyčemi, tak standardní válce s jednou tyčí v celé škále velikostí otvorů, což z nás dělá univerzální zdroj, ať už stavíte nový systém, nebo vyměňujete opotřebované komponenty na stávajícím stroji. Kontaktujte nás a uveďte velikost otvoru, zdvih a referenční číslo OEM a my vám potvrdíme kompatibilitu a do 24-48 hodin vám ji zašleme. 🚀
-
