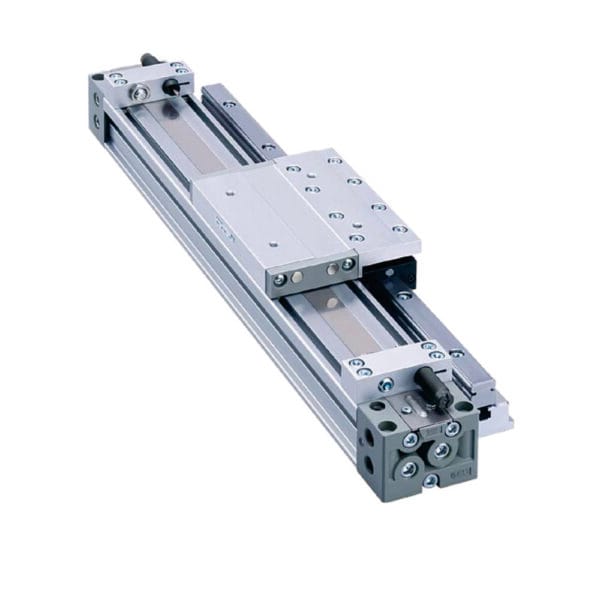

Hochpräzise kolbenstangenlose Zylinder des Typs MY1H mit integrierter Linearführung

Die Serie MY1H ist eine Premium-Linie von mechanisch gelenkigen kolbenstangenlosen Zylindern, die sich durch ihre integrierte hochpräzise Linearführung. Diese fortschrittliche Konstruktion verbessert die Tragfähigkeit, Betriebsgenauigkeit und Steifigkeit im Vergleich zu kolbenstangenlosen Standardzylindern erheblich und macht sie zu einer idealen Lösung für Automatisierungsanwendungen, die eine überragende Positioniergenauigkeit, Wiederholbarkeit und die Fähigkeit zur Handhabung komplexer versetzter Lasten und Momente erfordern.

Technische Parameter

Typ	Serie	Aktion	Bohrungsgröße (mm)
Grundlegend	MY1B	Doppeltwirkend	10，16，20，25，32，40，50，63，80，100
Gleitlager	MY1M	Doppeltwirkend	16，20，25，32，40，50，63
Nockenstößelführung	MY1C	Doppeltwirkend	16，20，25，32，40，50，63
Lineare Führung	MY1H	Doppeltwirkend	10，16，20，25，32，40
Lineare Führung	MY1HT	Doppeltwirkend	50，63

Flüssigkeit: Druckluft (normalerweise gefiltert und sauber)
Aktion: Doppeltwirkend
Führer-Typ: Lineare Führung (in der Regel Kugellager)
Betriebsdruckbereich: Z. B. 0,1 MPa bis 0,8 MPa (siehe spezifischer Katalog)
Druck nachweisen: z. B. 1,2 MPa oder 1,5 MPa
Umgebungs- und Flüssigkeitstemperatur: Z. B. 5°C bis 60°C (41°F bis 140°F) (nicht gefrierend)
Schmierung: Im Allgemeinen nicht erforderlich (Empfehlungen des Herstellers beachten)
Auto-Switch-Fähigkeit: Standard (Magnetkolben zur Montage von Autoschaltern)

Leistungsparameter:

Kolbendrehzahl: Breiter Bereich, z. B. 50 bis 1000 mm/s (abhängig von Bohrungsgröße, Last und Dämpfung; höhere Geschwindigkeiten mit externen Stoßdämpfern möglich)
Dämpfung:
- Standard: Einstellbares Luftkissen (beide Enden)
- Optional: Externe hydraulische Stoßdämpfer (für höhere kinetische Energieabsorption)
Hublängen:
- Große Auswahl an Standardhüben, z. B. von 50 mm bis zu mehreren tausend Millimetern.
- Für bestimmte Bohrungsgrößen sind unter Umständen auch längere Sonderhübe erhältlich.

Konstruktion und Montage:

Verfügbare Bohrungsgrößen: Z.B. ø10mm, ø16mm, ø20mm, ø25mm, ø32mm, ø40mm (größere Bohrungsgrößen wie ø50mm, ø63mm können in entsprechenden Serien mit hoher Steifigkeit erhältlich sein, die oft als "MY1HT-Typ" bezeichnet werden)
Anschlussgewinde-Typen: Je nach Bohrungsgröße unterschiedlich; gängige Optionen sind M-Gewinde, Rc, NPT, G.
Rohrleitungsoptionen: Standard- oder zentralisierte Rohrleitungskonfigurationen.
Montageoptionen: Unterstützt in der Regel die Montage von oben, von unten und andere Methoden mit dem verfügbaren Montagezubehör.

Belastung und Präzision (Hauptvorteile des Linearführungstyps):

Zulässige Last und Moment:
- Dank der Linearführung bietet der Typ MY1H deutlich höhere zulässige statische und dynamische Lasten (radial, axial) und Momente (Pitch Ma, Yaw Mb, Roll Mc) im Vergleich zu Gleitlagern oder einfacheren Führungstypen. Diese Parameter sind für die Auswahl entscheidend und müssen anhand der detaillierten Belastungsdiagramme und Berechnungsmethoden im Katalog des Herstellers überprüft werden.
Laufende Parallelität/Geradheit: Die Linearführung gewährleistet eine hohe Laufparallelität und Geradheit des Schlittens.
Reproduzierbarkeit: Bietet eine hohe Wiederholgenauigkeit bei der Positionierung und eignet sich für Präzisionsmontage-, Positionierungs- und Transferanwendungen.
