Αξιόπιστο Βαλβίδες ελέγχου με μηχανικό κουμπί

Ζήστε την εμπειρία του άμεσου και αξιόπιστου πνευματικού ελέγχου με τη σειρά μηχανικών βαλβίδων με κουμπιά. Κατασκευασμένες για αντοχή και ευκολία στη χρήση, αυτές οι βαλβίδες παρέχουν θετική χειροκίνητη ενεργοποίηση για μια ποικιλία βιομηχανικών εφαρμογών, εξασφαλίζοντας ασφάλεια και ακριβή λειτουργία όταν τη χρειάζεστε περισσότερο.

Γιατί να επιλέξετε το Μηχανικές βαλβίδες κουμπιών?

Άμεσος χειροκίνητος έλεγχος

Προσφέρει άμεση, θετική ενεργοποίηση μέσω μπουτόν, κουμπιών ή μοχλών, παρέχοντας στους χειριστές άμεσο έλεγχο των πνευματικών κυκλωμάτων.

Στιβαρότητα & αξιοπιστία

Κατασκευασμένα με ανθεκτικά υλικά και απλούς μηχανισμούς για μεγάλη διάρκεια ζωής και σταθερή απόδοση, ακόμη και σε απαιτητικά βιομηχανικά περιβάλλοντα.

Ιδανικό για ασφάλεια και κλειδαριές

Ιδανικό για χειροκίνητες παρακάμψεις, στάσεις έκτακτης ανάγκης και κυκλώματα ασφάλισης όπου απαιτείται άμεση παρέμβαση του χειριστή.

Κατανόηση του Μηχανική βαλβίδα κουμπιού Σχέδια

Άμεση δράση, αξιόπιστα αποτελέσματα

Οι βαλβίδες ελέγχου με μηχανικό κουμπί ενεργοποιούνται με φυσική δύναμη που ασκείται σε ένα κουμπί, μοχλό, κουμπί ή πεντάλ. Αυτή η άμεση μηχανική δράση μετατοπίζει το στρόφαλο ή το πώμα της βαλβίδας, ανακατευθύνοντας τη ροή του αέρα για τον έλεγχο των πνευματικών ενεργοποιητών ή των λειτουργιών του συστήματος. Εκτιμώνται για την απλότητα και την αξιοπιστία τους, καθώς λειτουργούν χωρίς την ανάγκη ηλεκτρικής ενέργειας.

Κοινοί τύποι ενεργοποιητών:

Βαλβίδες μπουτόν: Ενεργοποιείται με το πάτημα ενός κουμπιού (π.χ. μανιτάρι για επείγουσες στάσεις, πλήκτρα πλήρωσης ή εκτεταμένα πλήκτρα για κανονική λειτουργία).
Μοχλοειδείς βαλβίδες: Λειτουργεί με μοχλό χειρός, προσφέροντας σαφή οπτική ένδειξη της θέσης της βαλβίδας.
Περιστροφικό κουμπί/επιλογέας βαλβίδων: Επιτρέπει την επιλογή μεταξύ διαφορετικών διαδρομών ροής ή θέσεων με τη στροφή ενός κουμπιού.
Βαλβίδες με μοχλό κύλισης / έμβολο: Ενεργοποιείται με μηχανική επαφή με ένα κινούμενο μέρος μιας μηχανής (με έκκεντρο).

Το μας Μηχανική βαλβίδα κουμπιού Τεχνική άκρη

Ανθεκτικοί μηχανισμοί ενεργοποίησης

Κουμπιά, μοχλοί και εσωτερικά εξαρτήματα υψηλής αντοχής σχεδιασμένα για μεγάλη διάρκεια ζωής και αντοχή στη φθορά σε βιομηχανικές συνθήκες.

Επιλογές θετικού ντετέκτιβ

Πολλά μοντέλα διαθέτουν σαφείς θέσεις συγκράτησης, παρέχοντας απτική ανατροφοδότηση και διασφαλίζοντας ότι η βαλβίδα παραμένει στην επιλεγμένη κατάσταση μέχρι να αλλάξει σκόπιμα.

Ποικιλία στυλ κουμπιών

Συμπεριλαμβάνονται κουμπιά με χωνευτή, εκτεταμένη, μανιταροκεφαλή (για E-stops) και κουμπιά με κάλυμμα, ώστε να ανταποκρίνονται σε διαφορετικές ανάγκες λειτουργίας και ασφάλειας.

Τοποθέτηση σε πίνακα και σώμα

Σχεδιασμένο για εύκολη τοποθέτηση σε πίνακα για κονσόλες ελέγχου ή για απευθείας τοποθέτηση σε μηχανήματα.

Βασικές παράμετροι για την επιλογή Μηχανικές βαλβίδες κουμπιών

Λειτουργία βαλβίδας

Π.χ., 3/2 NC, 3/2 NO, 5/2, 5/3 (με ασφάλεια ή επιστροφή με ελατήριο).

Τύπος ενεργοποιητή

Κουμπί πίεσης (διάφορες μορφές), μοχλός, κουμπί επιλογής, κύλινδρος, έμβολο.

Μέγεθος θύρας

Κοινά μεγέθη όπως M5, G1/8″, G1/4″.

Εύρος πίεσης λειτουργίας

Μέγιστη πίεση που μπορεί να διαχειριστεί με ασφάλεια η βαλβίδα.

Ρυθμός ροής (Cv / Kv)

Δείχνει την ικανότητα ροής αέρα της βαλβίδας.

Δύναμη λειτουργίας

Δύναμη που απαιτείται για την ενεργοποίηση του κουμπιού ή του μοχλού.

Υλικό σώματος

Συνήθως αλουμίνιο, ορείχαλκος ή ανθεκτικά πλαστικά.

Στυλ τοποθέτησης

Οπές τοποθέτησης σε πίνακα (λαιμός με σπείρωμα) ή σε σώμα.

Για λεπτομερείς παραμέτρους, ανατρέξτε στα ατομικά εγχειρίδια του προϊόντος ή συμβουλευτείτε τους τεχνικούς μας εμπειρογνώμονες.

Τυπικές εφαρμογές των Μηχανικές βαλβίδες κουμπιών

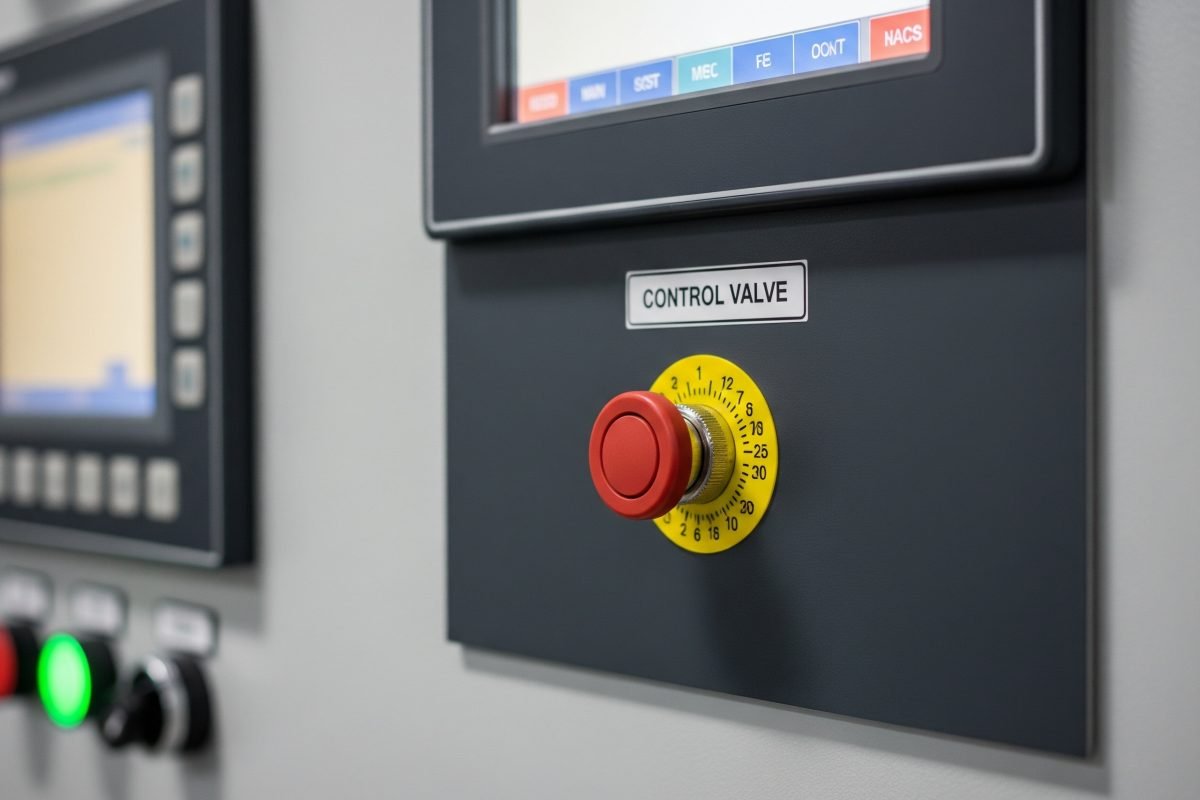

Χειροκίνητες παρακάμψεις σε αυτοματοποιημένα συστήματα

Επιτρέποντας στους χειριστές να ελέγχουν χειροκίνητα τμήματα ενός αυτοματοποιημένου συστήματος κατά τη διάρκεια της εγκατάστασης, της συντήρησης ή έκτακτης ανάγκης.

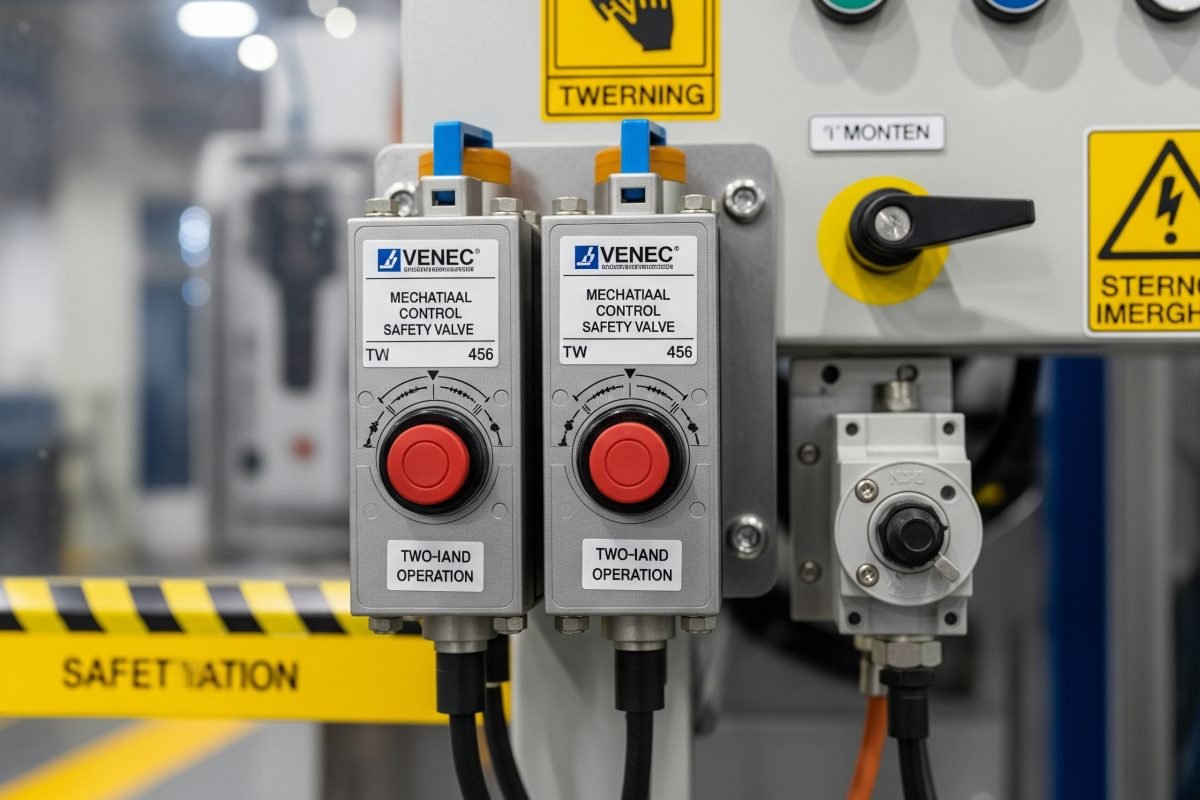

Κυκλώματα μανδάλωσης ασφαλείας

Χρησιμοποιείται σε συστήματα ελέγχου με δύο χέρια ή ως μέρος της προστασίας του μηχανήματος για να διασφαλιστεί η ασφάλεια του χειριστή.

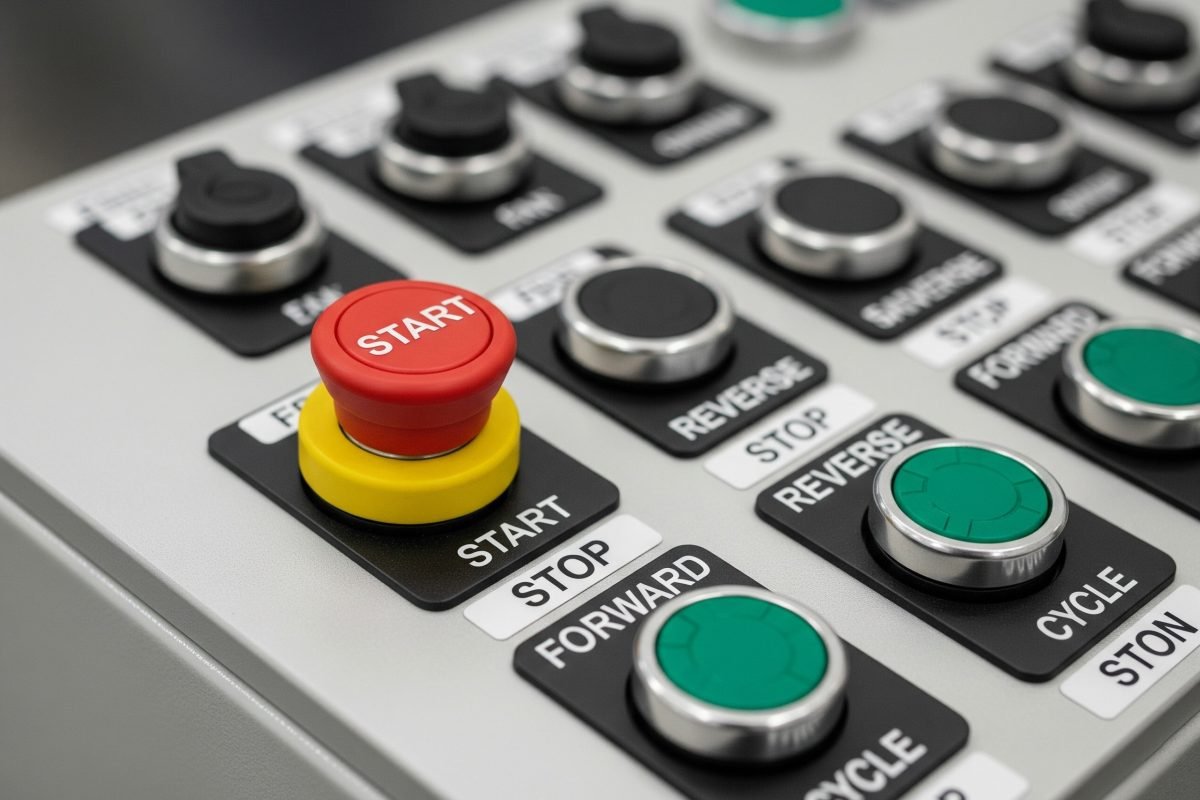

Πίνακες και σταθμοί ελέγχου χειριστών

Παροχή άμεσης εισόδου για την εκκίνηση, τη διακοπή ή την επιλογή λειτουργιών σε πνευματικά μηχανήματα.

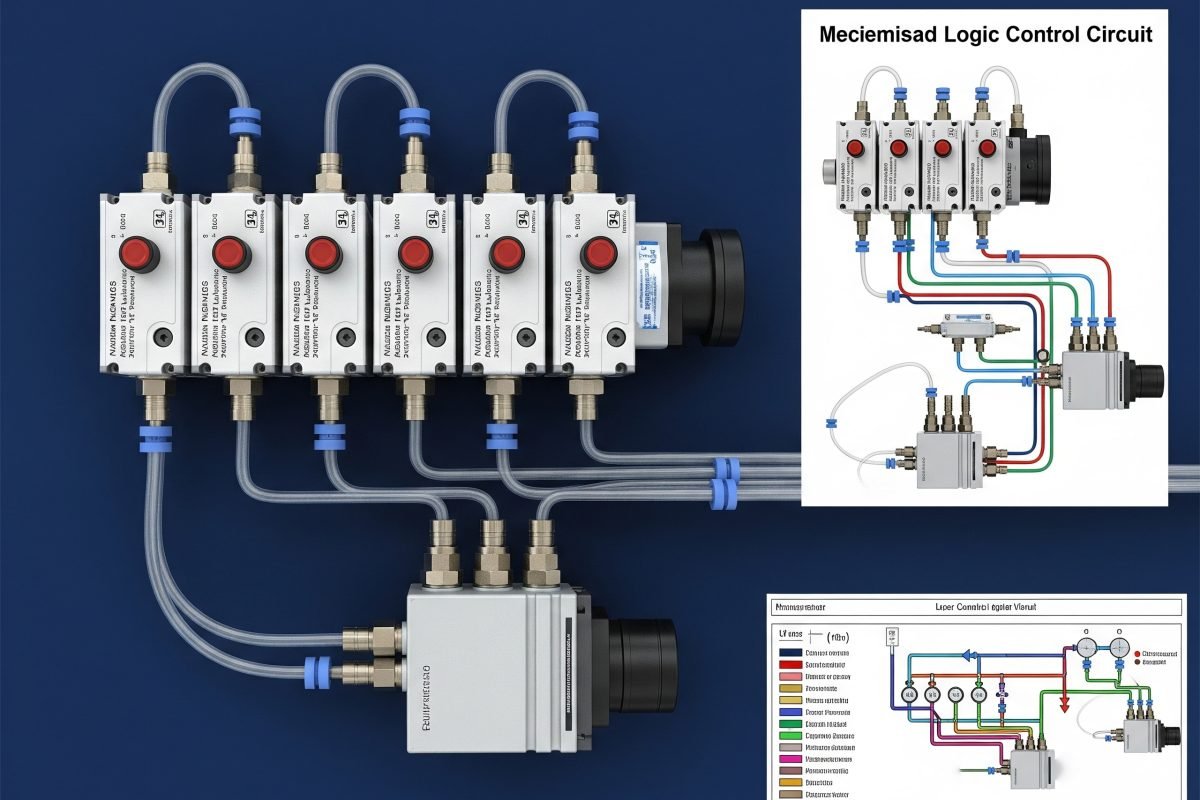

Πνευματικός λογικός έλεγχος

Χρησιμοποιούνται ως στοιχεία εισόδου σε αμιγώς πνευματικά συστήματα ελέγχου όπου δεν είναι επιθυμητά τα ηλεκτρικά σήματα.

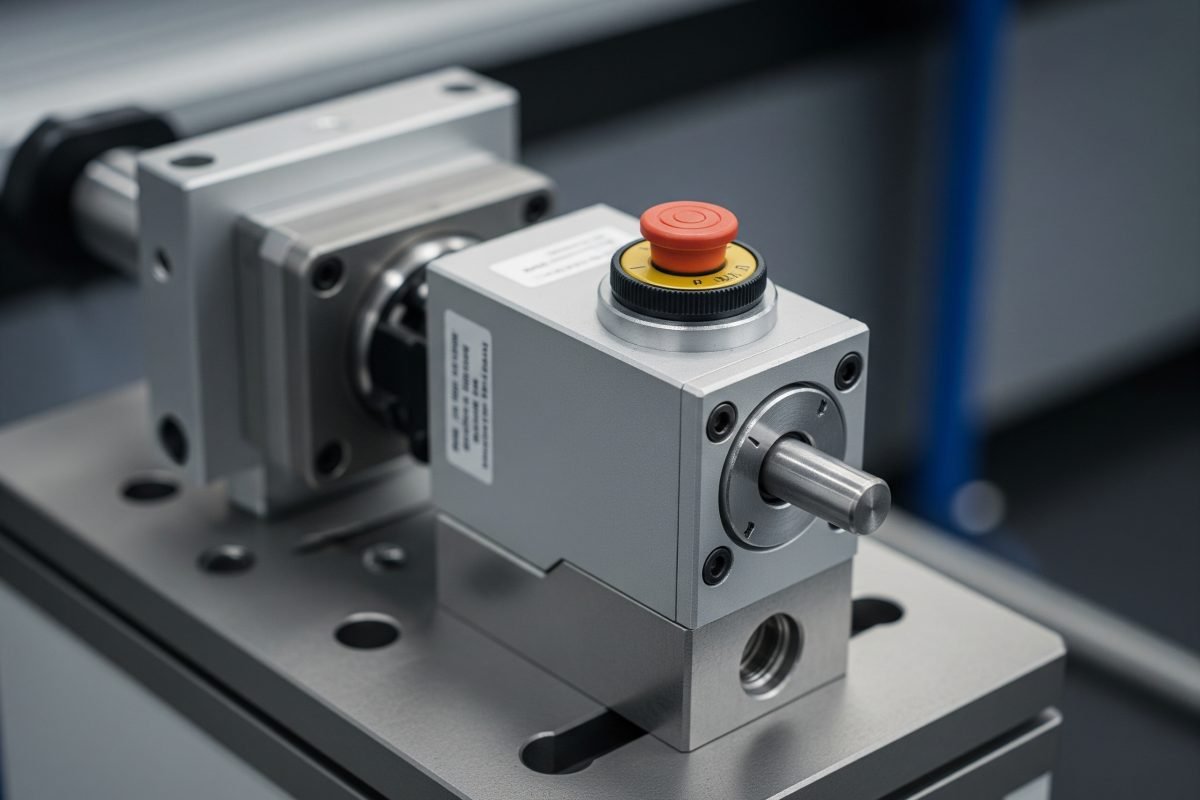

Πάγκοι και εξαρτήματα δοκιμών

Για χειροκίνητη ενεργοποίηση ακολουθιών δοκιμών ή εργασιών σύσφιξης/αποσύνδεσης σε εξέδρες δοκιμών.

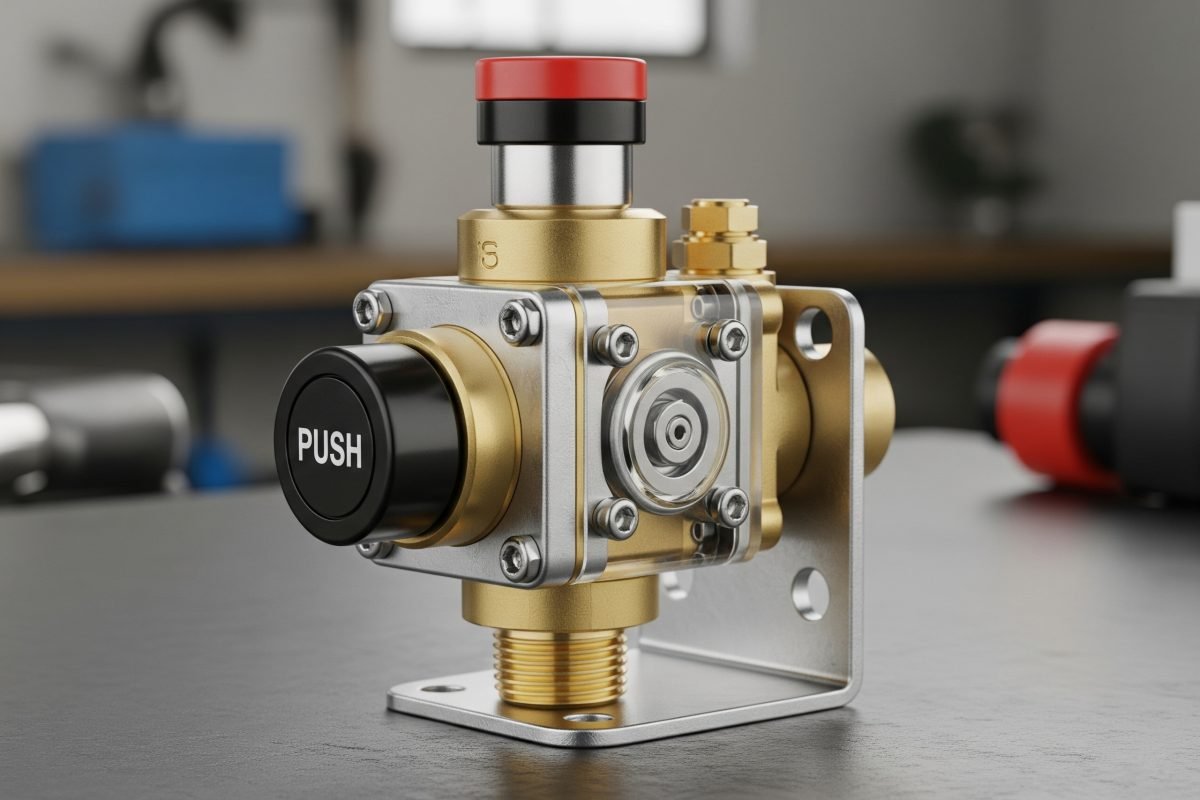

Απλός έλεγχος μηχανών

Για βασικό έλεγχο ενεργοποίησης/απενεργοποίησης ή κατεύθυνσης μικρών πνευματικών συσκευών και εργαλείων.

Μηχανική βαλβίδα κουμπιού Εγκατάσταση & Συντήρηση

Βέλτιστες πρακτικές εγκατάστασης:

Βεβαιωθείτε ότι η επιφάνεια τοποθέτησης είναι καθαρή, επίπεδη και άκαμπτη για να αποφευχθεί η παραμόρφωση του σώματος της βαλβίδας.
Χρησιμοποιήστε κατάλληλα εργαλεία για τη σύσφιξη των συνδέσεων με σπείρωμα και των παξιμαδιών τοποθέτησης στον πίνακα για να αποφύγετε ζημιές.
Συνδέστε τους αγωγούς αέρα στις σωστές θύρες, όπως υποδεικνύεται στο σώμα της βαλβίδας ή στο εγχειρίδιο.
Βεβαιωθείτε ότι η παροχή αέρα είναι καθαρή και στεγνή- χρησιμοποιήστε φίλτρα αν χρειαστεί.
Για βαλβίδες με έκκεντρο ή κύλινδρο, εξασφαλίστε τη σωστή ευθυγράμμιση και εμπλοκή με το μηχανισμό ενεργοποίησης.

Συντήρηση ρουτίνας:

Ελέγχετε περιοδικά τον ενεργοποιητή (κουμπί, μοχλό κ.λπ.) για ομαλή λειτουργία και σημάδια φθοράς.
Ελέγξτε για διαρροές αέρα γύρω από τις θύρες και το στέλεχος του ενεργοποιητή.
Διατηρείτε το εξωτερικό της βαλβίδας καθαρό, ιδίως γύρω από τα κινούμενα μέρη.
Εάν η βαλβίδα γίνει δύσκαμπτη ή δυσκολεύεται να λειτουργήσει, ελέγξτε για εσωτερική μόλυνση ή φθορά (συμβουλευτείτε το εγχειρίδιο για τη δυνατότητα σέρβις).
Βεβαιωθείτε ότι το υλικό τοποθέτησης παραμένει ασφαλές.

Αποσυμπιέζετε πάντα το πνευματικό σύστημα πριν από την εκτέλεση οποιασδήποτε συντήρησης ή την προσπάθεια αφαίρεσης μιας βαλβίδας.

Μηχανική βαλβίδα κουμπιού Συχνές ερωτήσεις

Ποιο είναι το κύριο πλεονέκτημα μιας μηχανικής βαλβίδας με κουμπί έναντι μιας ηλεκτρομαγνητικής βαλβίδας;

Το κύριο πλεονέκτημα είναι απλότητα και ανεξαρτησία από την ηλεκτρική ενέργεια. Οι μηχανικές βαλβίδες με κουμπιά ενεργοποιούνται με άμεση φυσική δύναμη, γεγονός που τις καθιστά:

Αξιόπιστη σε περιβάλλοντα όπου η παροχή ρεύματος είναι ασταθής ή μη διαθέσιμη.
Κατάλληλο για επικίνδυνες περιοχές όπου τα ηλεκτρικά εξαρτήματα θα μπορούσαν να αποτελέσουν πηγή ανάφλεξης (αν και εξακολουθούν να απαιτούνται ειδικές πιστοποιήσεις για τέτοιες περιοχές).
Ευκολότερη κατανόηση και αντιμετώπιση προβλημάτων για ορισμένους χειριστές λόγω της άμεσης μηχανικής τους φύσης.
Συχνά πιο αποδοτικό για απλές εργασίες χειροκίνητου ελέγχου.

Τι είναι οι μηχανικές βαλβίδες με κουμπιά "με ασφάλεια" έναντι των μηχανικών βαλβίδων με επιστροφή ελατηρίου;

Αναφέρεται στον τρόπο με τον οποίο η βαλβίδα διατηρεί τη θέση της μετά την ενεργοποίηση:

Επιστροφή με ελατήριο (στιγμιαία): Η βαλβίδα επιστρέφει στην αρχική της (μη ενεργοποιημένη) θέση μόλις αφαιρεθεί η δύναμη ενεργοποίησης (π.χ. πάτημα κουμπιού). Αυτό επιτυγχάνεται με ένα εσωτερικό ελατήριο. Πρέπει να κρατάτε συνεχώς πατημένο το κουμπί/μοχλό για να διατηρήσετε τη βαλβίδα στην ενεργοποιημένη κατάσταση.
Αποσυνδεδεμένο (διατηρείται): Η βαλβίδα παραμένει στη θέση ενεργοποίησης ακόμη και μετά την αφαίρεση της δύναμης ενεργοποίησης. Απαιτείται μια ξεχωριστή ενέργεια (π.χ. εκ νέου πίεση, τράβηγμα ή στροφή σε διαφορετική θέση) για να επανέλθει στην αρχική της κατάσταση ή να μεταβεί σε άλλη κατάσταση. Αυτά συχνά παρέχουν μια απτική αίσθηση "κλικ" ή detent.

Επιλέξτε ανάλογα με το αν θέλετε η βαλβίδα να παραμείνει ενεργοποιημένη ή να επιστρέψει αυτόματα.

Πόση δύναμη απαιτείται συνήθως για τη λειτουργία μιας μηχανικής βαλβίδας με κουμπί;

Η απαιτούμενη δύναμη λειτουργίας ποικίλλει σημαντικά ανάλογα με το σχεδιασμό, το μέγεθος, την εσωτερική δύναμη του ελατηρίου (για τους τύπους με επιστροφή ελατηρίου) και την πίεση του αέρα έναντι της οποίας λειτουργεί η βαλβίδα.
Οι μικρότερες βαλβίδες ή εκείνες με εξισορροπημένο σχεδιασμό καρουλιού απαιτούν γενικά λιγότερη δύναμη. Οι μεγαλύτερες βαλβίδες ή εκείνες που λειτουργούν σε υψηλότερες πιέσεις μπορεί να χρειάζονται περισσότερη δύναμη. Τα δελτία δεδομένων των προϊόντων καθορίζουν συνήθως την τυπική δύναμη λειτουργίας ή το εύρος για κάθε μοντέλο. Για τα μπουτόν, αυτό εκφράζεται συχνά σε Newton (N) ή σε λίβρες δύναμης (lbf).

Είναι οι μηχανικές βαλβίδες με κουμπιά κατάλληλες για εφαρμογές υψηλού ρυθμού κύκλου;

Ενώ οι μηχανικές βαλβίδες με κουμπιά είναι ανθεκτικές, η καταλληλότητά τους για πολύ υψηλούς ρυθμούς κύκλου εξαρτάται από τον συγκεκριμένο σχεδιασμό και την εφαρμογή.

Μηχανική φθορά: Επειδή είναι μηχανικά, υπόκεινται σε φθορά των κινούμενων μερών (ελατήρια, καρούλια, μηχανισμοί ενεργοποίησης) σε πολλούς κύκλους. Η ονομαστική μηχανική τους διάρκεια ζωής καθορίζεται συνήθως σε εκατομμύρια κύκλους.
Κόπωση του χειριστή: Για τις χειροκίνητες βαλβίδες, οι υψηλοί ρυθμοί κύκλων μπορούν να οδηγήσουν σε κόπωση του χειριστή.
Ταχύτητα ενεργοποίησης: Η ταχύτητα χειροκίνητης ενεργοποίησης είναι εγγενώς πιο αργή και λιγότερο σταθερή από την ηλεκτρική ενεργοποίηση από μια ηλεκτρομαγνητική βαλβίδα.

Για εξαιρετικά υψηλούς ρυθμούς κύκλων ή πλήρως αυτοματοποιημένες διαδικασίες, προτιμώνται γενικά οι ηλεκτρομαγνητικές βαλβίδες. Οι μηχανικές βαλβίδες με κουμπιά υπερέχουν σε εφαρμογές που απαιτούν σκόπιμη χειροκίνητη εισαγωγή, λειτουργίες ασφαλείας ή όπου ο ηλεκτρικός έλεγχος δεν είναι εφικτός.

Ποιες είναι οι συνήθεις επιλογές τοποθέτησης για αυτούς τους τύπους βαλβίδων;

Οι συνήθεις επιλογές τοποθέτησης για βαλβίδες ελέγχου με μηχανικό κουμπί περιλαμβάνουν:

Τοποθέτηση σε πίνακα: Πολλές βαλβίδες με μπουτόν, διακόπτη επιλογής και μοχλό διαθέτουν σύστημα με σπείρωμα στο λαιμό και στο παξιμάδι, που επιτρέπει την τοποθέτησή τους απευθείας μέσω μιας οπής σε έναν πίνακα ελέγχου ή μια κονσόλα. Αυτό είναι πολύ συνηθισμένο για διεπαφές χειριστών.
Τοποθέτηση σώματος: Ορισμένες βαλβίδες διαθέτουν οπές με σπείρωμα ή διαμπερείς οπές απευθείας στο σώμα της βαλβίδας, επιτρέποντας τη βίδωσή τους σε πλαίσιο ή βραχίονα μηχανής.
Τοποθέτηση σε υποβάσεις ή συλλέκτες: Αν και λιγότερο συνηθισμένες για τις καθαρά μηχανικές βαλβίδες με κουμπιά σε σύγκριση με τις ηλεκτρομαγνητικές ή τις βαλβίδες με αέρα, ορισμένες αρθρωτές κατασκευές μπορεί να επιτρέπουν την τοποθέτηση σε υποβάσεις.

Οι συγκεκριμένες επιλογές τοποθέτησης θα περιγράφονται λεπτομερώς στην τεχνική τεκμηρίωση του προϊόντος.

Πάρτε τον άμεσο έλεγχο με το Μηχανικές βαλβίδες κουμπιών

Για εφαρμογές που απαιτούν αξιόπιστη χειροκίνητη παρέμβαση και στιβαρή απόδοση, οι μηχανικές βαλβίδες ελέγχου με κουμπιά είναι η αξιόπιστη επιλογή. Εξερευνήστε τη μεγάλη γκάμα μας ή επικοινωνήστε με τους ειδικούς μας σε θέματα βαλβίδων για να βρείτε την ιδανική λύση για τις ανάγκες σας.
