Klassikaline ja usaldusväärne Standardne silinder Lahendused

Tänu oma ainulaadsele konstruktsioonile pakuvad vardata silindrid märkimisväärseid eeliseid paigaldusruumi kokkuhoiu ja pikkade liikumiste saavutamise osas. Pakume erinevaid varraseta silindritüüpe, mis vastavad teie erinevatele automatiseerimisvajadustele, aidates parandada süsteemi jõudlust ja ruumikasutust.

Miks valida meie Standard silindrid?

Vastab rahvusvahelistele standarditele

Rangelt projekteeritud ja toodetud vastavalt ISO ja muudele rahvusvahelistele standarditele, tagades toodete universaalsuse ja vahetatavuse, mis võimaldab lihtsat valikut ja asendamist.

Täielik suuruste ja löökide valik

Pakkudes laia valikut läbimõõte alates väikestest kuni suurte läbimõõdudeni, koos rikkaliku hulga standard- ja kohandatud löökide valikuga, et rahuldada erinevaid rakendusvajadusi.

Stabiilne ja usaldusväärne jõudlus

Kasutades kvaliteetseid tihendeid ja täppistöötlusprotsesse, et tagada silindri sujuv töö, pikk kasutusiga ja madal rikkejuhtumite arv.

Arusaamine Standardne silinder Struktuur ja omadused

Klassikaline disain, suurepärane jõudlus

Standardsed silindrid koosnevad tavaliselt silindritorust, kolvist, kolvivardast, otsakestest ja tihenditest. Nende väljaarendatud konstruktsioon ja stabiilne tootmisprotsess muudavad need üheks kõige laialdasemalt kasutatavaks pneumaatiliseks ajamiks.

Tünni materjal: Tavaliselt on need kõrge tugevusega alumiiniumisulamist või roostevabast terasest, mille siseseinad on madala hõõrdumise tagamiseks täpselt töödeldud.
Kolbvarras: Suure täpsusega lihvimine, kõva kroomimine kulumis- ja korrosioonikindluse tagamiseks.
Tihendussüsteem: Suure jõudlusega tihendid tagavad hea õhutiheduse ja pika eluea.
Pehmendus: Enamikul standardsilindritel on mõlemas otsas reguleeritav õhupadi või fikseeritud padi, mis neelab löögi tõhusalt ära.
Paigaldamise mitmekülgsus: Paindlikuks paigaldamiseks on saadaval mitmesuguseid standardseid paigaldustarvikuid, nagu jalgade kinnituskonksud, äärikud ja sangad.

Meie Tehnilised uuendused ja ainulaadsed eelised

Optimeeritud tihendussüsteem

Kasutatakse madala hõõrdumisega, pika kasutuseaga tihendeid, et vähendada lahtihargnemisrõhku, parandada reageerimiskiirust ja pikendada silindri kasutusiga.

Enesevõetud laagrid

Valitud mudelite kolbvarraste juhtpukside puksid on isevõetavad laagrid, mis vähendab hooldusvajadust ja tagab pikaajalise tõrgeteta töö.

Erinevad pehmendusvariandid

Pakkudes reguleeritavat õhkpehmendust, fikseeritud kummist pehmendusi ja muid võimalusi, et rahuldada löögi summutamise vajadusi erinevate kiiruste ja koormuste korral.

Ulatuslikud paigaldustarvikud

Täielik valik standardseid paigaldustarvikuid, nagu näiteks jalapealsed, äärikud, kandurid ja U-klambrid, mis võimaldavad paindlikku paigaldamist erinevatele seadmetele.

Valiku põhiparameetrid Standard silindrid

Puurimõõt

Alates Ø8mm kuni Ø320mm või suurem, mis mõjutab otseselt väljundjõudu.

Insult

Saadaval on standardsed löögid, soovi korral on saadaval ka kohandatud mittestandardsed löögid.

Töörõhk

Tavaliselt 0,1~1,0 MPa; valitakse vastavalt tegelikule õhurõhule.

Tegevuse tüüp

Kahepoolse toimega (tavaline) või ühekordse toimega (vedru tagasipöördumine/väljapöördumine).

Pehmendus

Reguleeritav õhkpehmendus mõlemas otsas, kummist põrkerauad või ilma pehmenduseta.

Paigaldamise stiil

Põhi, jalg, äärik, ühe/kahekordse kinnitusraua, keskse telje jne.

Sadama niit

M5, G1/8, G1/4, G3/8, G1/2 jne., mis on vastavuses puurimõõduga.

Töötemperatuur

Standard: -20 ℃ ~ 80 ℃; kõrge/madalatemperatuurilised versioonid kohandatavad.

Üksikasjalikud parameetrid leiate üksikute toodete kasutusjuhenditest või konsulteerida meie tehniliste ekspertidega.

Laialdased rakendused Standard silindrid

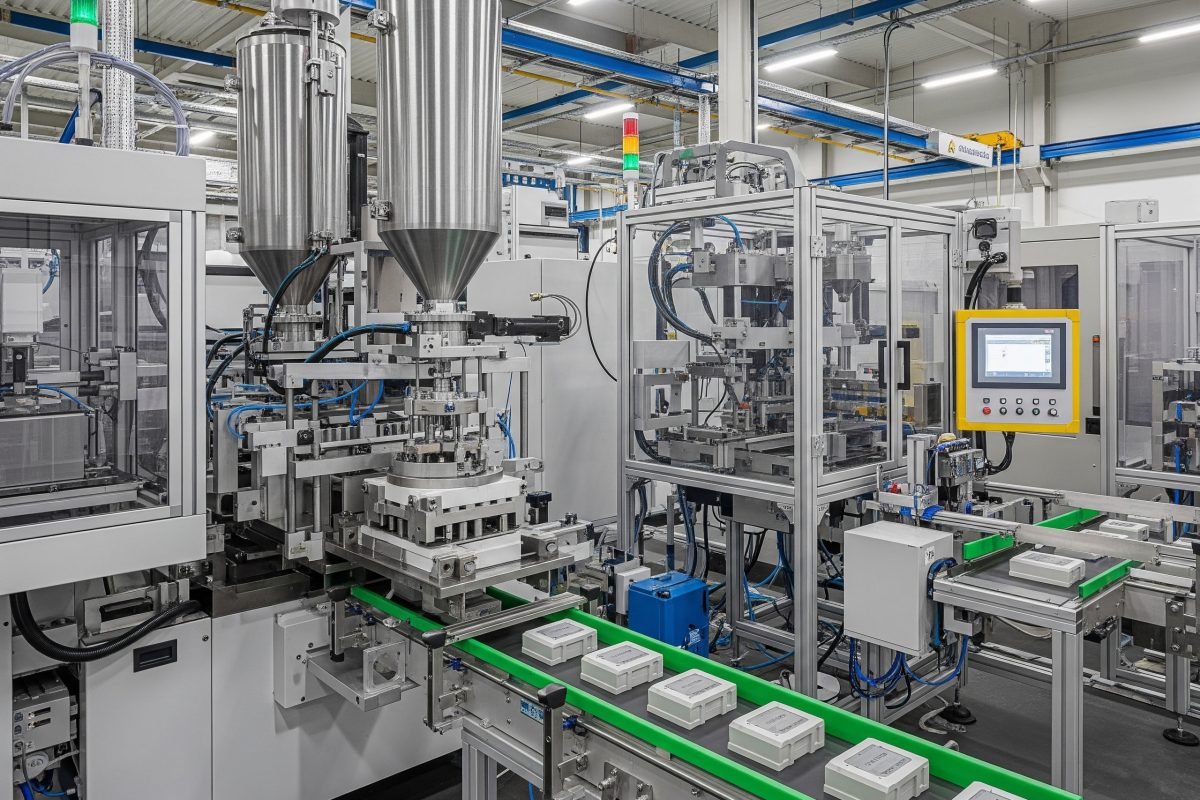

Automatiseeritud tootmisliinid

Erinevateks toiminguteks, nagu näiteks toorikute lükkamine, tõmbamine, tõstmine, langetamine, kinnipidamine ja positsioneerimine.

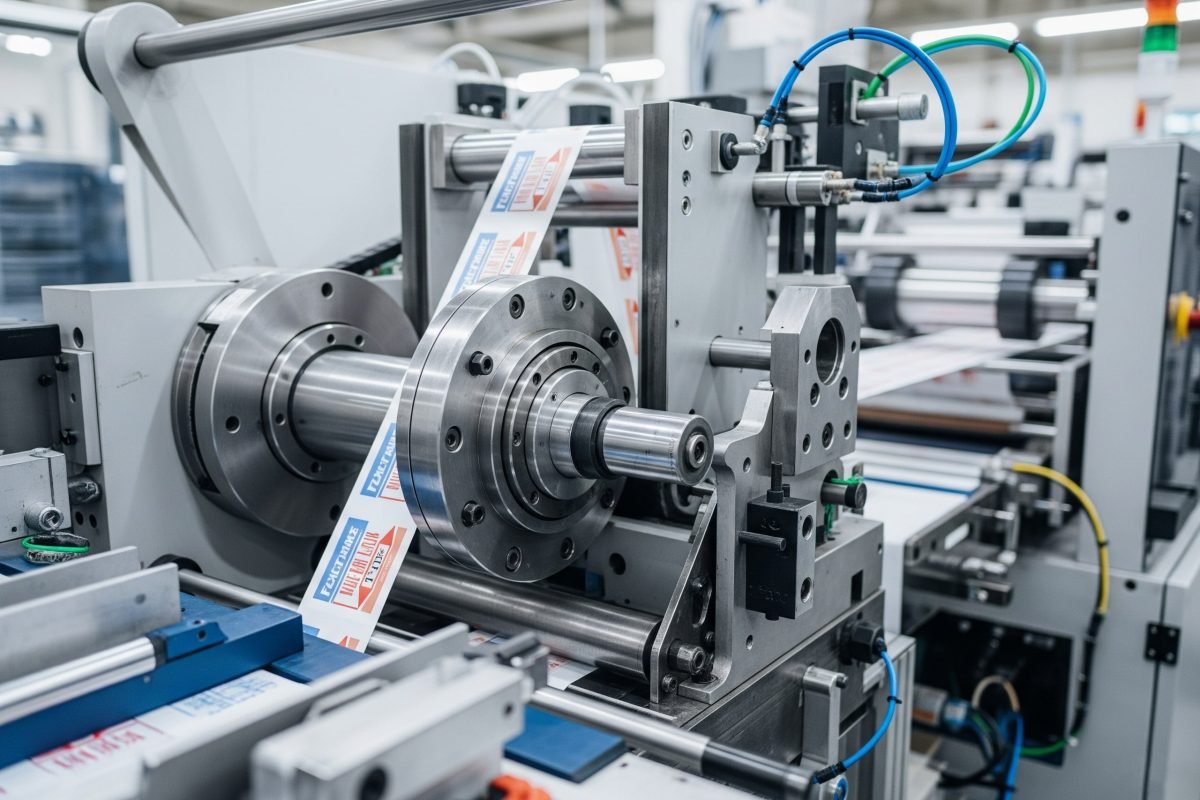

Pakendi- ja trükimasinad

Võimaldab selliseid funktsioone nagu materjali transportimine, märgistamine, karbi sulgemine ja paberi käitlemine.

Robootika ja manipulaatorid

Toimivad robotkäte käivitajatena haaramise, käsitsemise ja muude liigutuste tegemiseks.

Tööriistade ja hallituse tööstus

Tooriku kinnituseks, vormi avamiseks/sulgemiseks, tööriista etteandmiseks jne.

Toidu- ja joogitööstus

Kasutatakse täitmisel, sorteerimisel, transportimisel (nõutavad hügieenilised mudelid).

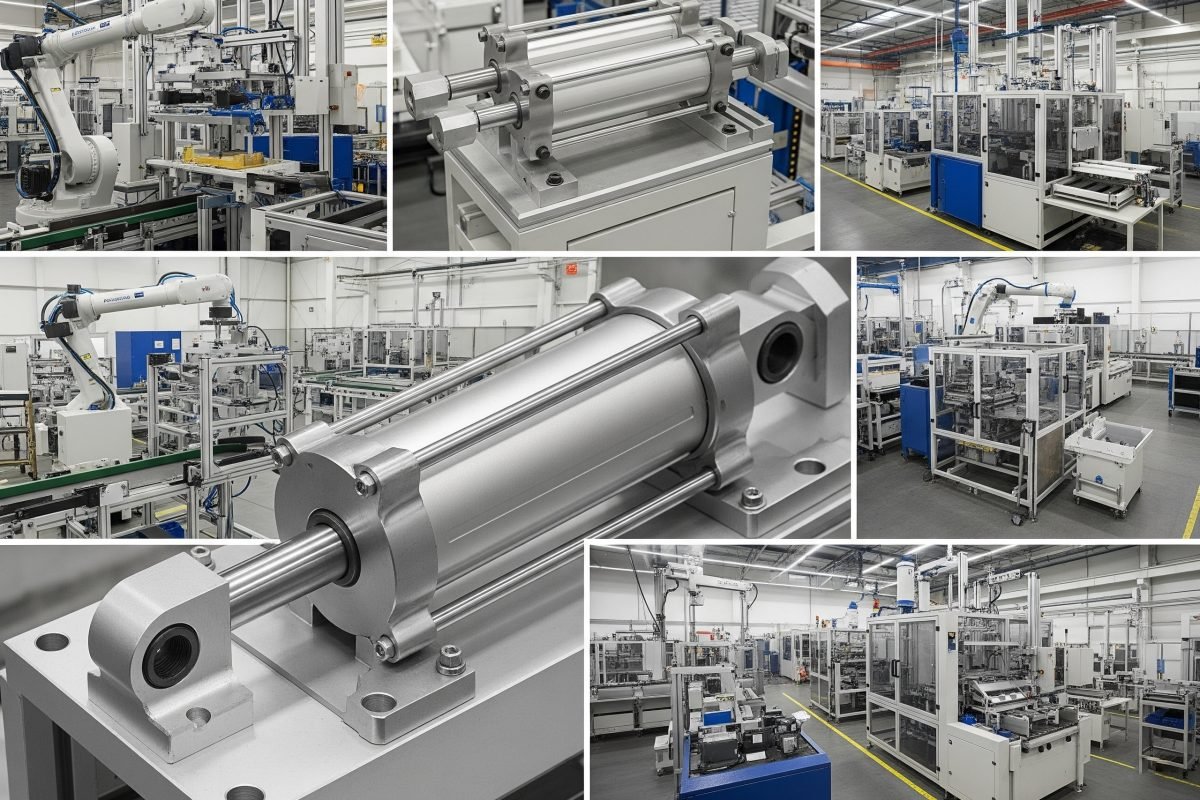

Üldised tööstusseadmed

Kasutatakse peaaegu kõikides rakendustes, mis nõuavad lineaarset edasi-tagasi liikumist.

Standardne silinder Näpunäiteid paigaldamise ja hoolduse kohta

Paigaldusmärkused:

Enne paigaldamist kontrollige, kas silindri mudel ja spetsifikatsioonid vastavad konstruktsiooninõuetele ning kas see on kahjustatud.
Veenduge, et paigaldusalus on piisavalt jäik ja paigalduspind on tasane.
Silindri telg peab olema koaksiaalne koormuse liikumise suunaga, et vältida külgkoormusi.
Enne õhutorude ühendamist puhastage torustik põhjalikult, et vältida lisandite sattumist ballooni.
Reguleerige korrektselt pehmendusklapid mõlemas otsas (kui need on reguleeritavad) vastavalt koormusele ja löögitingimustele.

Rutiinne hooldus:

Kontrollige perioodiliselt, kas kinnituspoldid on lahti ja kas ühendustes on õhulekkeid.
Hoidke õhuallikas puhas; kontrollige regulaarselt filtrite, regulaatorite ja määrdeainete (kui neid kasutatakse) tööseisundit.
Kontrollige kolvivarda pinda kriimustuste või rooste suhtes ja puhastage see viivitamatult.
Magnetrõngastega silindrite puhul vältige tugevat magnetvälja häirimist.
Pärast pikka kasutuskatkestust tehke enne uuesti kasutusele võtmist koormuseta proovisõit.

Standardballoonide pikaajalise usaldusväärse toimimise võtmeks on nõuetekohane paigaldus ja hooldus.

Standardne silinder KKK

Kuidas arvutada koormuse alusel nõutavat puurimissuurust?

Silindri läbimõõdu arvutamisel võetakse tavaliselt arvesse koormusjõudu, töörõhku ja koormustegurit. Põhivalem on järgmine:

Teoreetiline silindri väljundjõud (F) = rõhk (P) × efektiivne kolbipindala (A)

Kolvi efektiivne pindala (A) = π × (läbimõõt D / 2)².

Praktikas peaks teoreetiline väljundjõud ületama koormusjõudu. Sageli võetakse arvesse koormustegurit (nt 50%-70%), mis tähendab F × koormustegur ≥ tegelik koormus. Kahepoolse toimega silindrite puhul erineb tegelik pindala pikendamise ja sissetõmbamise puhul (sissetõmbamise pindala väheneb kolbvarraste pindala võrra).

Soovitame esitada üksikasjalikud koormustingimused ja töörõhu, et meie tehnilised insenerid saavad aidata valikul.

Mis on standardse silindri pehmenduse eesmärk ja kuidas seda reguleerida?

Eesmärk: Silindri pehmendus neelab jääkliikumisenergia, kui kolb jõuab oma löögi lõppu, vähendades lööki ja müra, kaitstes silindrit ja seadmeid ning pikendades kasutusiga. See on eriti oluline kiirete või suure koormusega rakenduste puhul.

Reguleerimine (reguleeritava õhupadja jaoks):

Standardsetel silindritel on tavaliselt mõlemas otsas padja reguleerimisklapid (drosselklapid).
Klapi pööramine päripäeva suurendab pehmendust (aeglasem väljalaskmine); vastupäeva vähendab pehmendust (kiirem väljalaskmine).
Reguleerige, avades järk-järgult täielikult suletud (või minimaalse pehmendusega) olekust, jälgides silindri tööd, kuni kolb peatub sujuvalt ja ilma märkimisväärse löögita löögi lõpus.
Reguleerige pehmendust mõlemas otsas eraldi. Vältige liigset reguleerimist või ülemäärast pehmendamist, mis võib tööd aeglustada.

Mis siis, kui mul on vaja standardina loetlemata löögipikkust?

Enamik meie standardsilindrite seeriatest toetab mittestandardset löögi kohandamist. Te saate täpsustada oma rakenduse jaoks vajaliku täpse löögi pikkuse.
Mittestandardsete löökide kohandamisel võtke arvesse:
- Liiga pikad löögid: Võib nõuda kolbvarraste tugevuse ja stabiilsuse arvestamist, et vältida paindumist. Väga pikkade löökide puhul võib olla vajalik paksem kolbvarras või muud tüüpi silindrid (nt vardata silindrid).
- Väga lühikesed löögid: Võib esineda ka tootmispiiranguid.
- Tarneaeg: Mittestandardsete eritoodete tarneaeg on tavaliselt pikem kui standardtoodete tarneaeg.
Palun võtke ühendust meie müügi- või tehnilise meeskonnaga koos teie konkreetsete lööginõuetega ning me hindame teostatavust ja pakume lahendust.

Kas standardseid balloone saab kasutada erikeskkondades?

Standardmaterjalide ja -konstruktsiooniga standardballoonid sobivad üldistes tööstuskeskkondades. Spetsiaalsete keskkondade jaoks saame sageli pakkuda kohandatud lahendusi:

Kõrge temperatuuriga keskkonnad: Võib kasutada kõrge temperatuurikindlusega tihendeid (nt FKM/Viton®) ja kõrge temperatuuriga määrdeid. Mõned mudelid võivad nõuda ka spetsiaalset töötlemist tünni ja kolbvarraste materjalide jaoks.
Madala temperatuuriga keskkonnad: Saab kasutada madalatemperatuurikindlaid tihendeid ja määrdeid.
Söövitav keskkond: Saab kasutada roostevabast terasest tünni, kolviratta, otsakute ja kinnitusdetailide ning korrosioonikindlate tihendite jaoks.
Tolmune keskkond: Kaaluge kolvivarda kaitsevahendi lisamist või valige kõrgema kaitseklassiga tooteid.
Puhaste ruumide keskkonnad: Puhtusnõuete täitmiseks võib valida konkreetseid materjale, pinnatöötlust ja määrimismeetodeid.

Palun täpsustage päringu esitamisel oma töökeskkonna tingimused, et saaksime soovitada või kohandada sobivaid tooteid.

Kuidas valida õige andur (magnetlüliti) standardsilindrile?

Standardsilindrile magnetlülitit valides arvestage järgmisi punkte:

Magnetiline kolb: Kõigepealt veenduge, et standardsilindri kolb on varustatud püsimagneti (magnetrõngaga). Ainult magnetkolbiga silindreid saab kasutada magnetiliste lülititega. Enamikku meie standardsetest silindritest saab tellida magnetkolbiga.
Lüliti tüüp: Levinumad tüübid on reed-lülitid ja pooljuhtlülitid (nt Halli efekt, magnetresistiivsed). Reed-lülitid on odavamad, kuid nende eluiga ja löögikindlus on madalam kui pooljuhtlülititel; pooljuhtlülititel on kiirem reageerimine, pikem eluiga ja mehaaniliste kontaktide puudumine.
Tööpinge ja -vool: Valige sobiv pinge (nt DC24V, AC110V) ja koormusvool vastavalt teie juhtimissüsteemile.
Väljundi tüüp: NPN, PNP, 2-juhtmeline, 3-juhtmeline jne.
Indikaatorituli: LED-indikaatoritega lülitid võimaldavad hõlpsasti jälgida tööseisundit.
Paigaldusmeetod: Valige vastav lüliti paigaldusviis vastavalt silindritoru paigaldussoonte tüübile (nt T-pesa, C-pesa, lipsu).
Kaabli pikkus ja ühendus: Valige sobiv kaabli pikkus ja kas on vaja eelnevalt ühendatud pistikut.

Võite tutvuda meie silindritarvikute kataloogiga või küsi meie tehnilistelt töötajatelt sobivate soovituste saamiseks.

Valige ideaalne Standardne silinderTeie automatiseerimisvajaduste jaoks

Meie standardsilindrite seeria, mis on väga mitmekülgne, usaldusväärne ja kuluefektiivne, pakub energiatoetust erinevatele tööstusharudele. Tutvuge nüüd meie toodetega või võtke ühendust meie pneumaatikaekspertide meeskonnaga professionaalse valiku ja tehnilise toe saamiseks.
