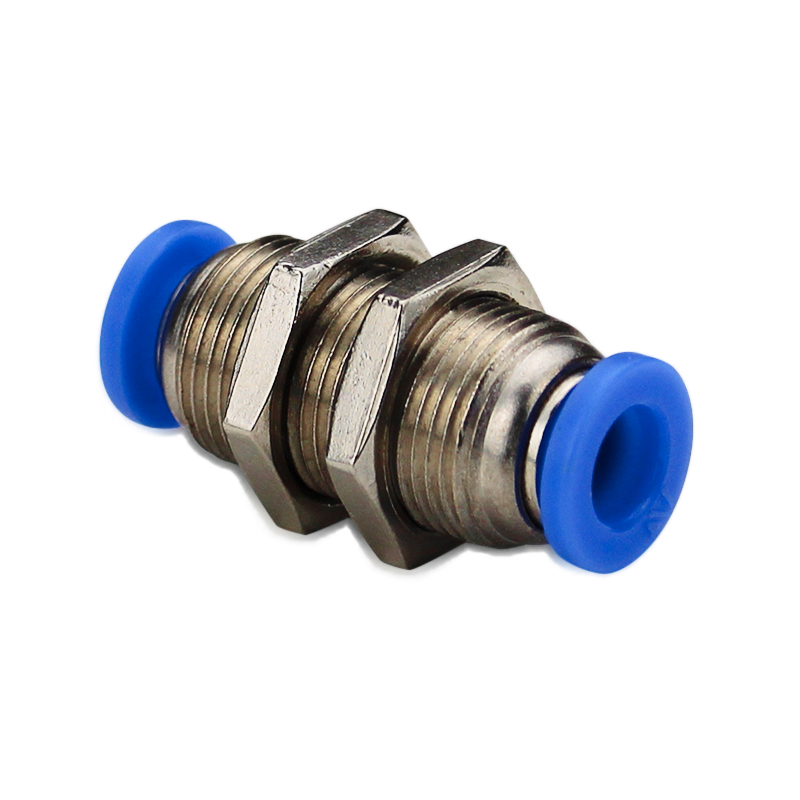

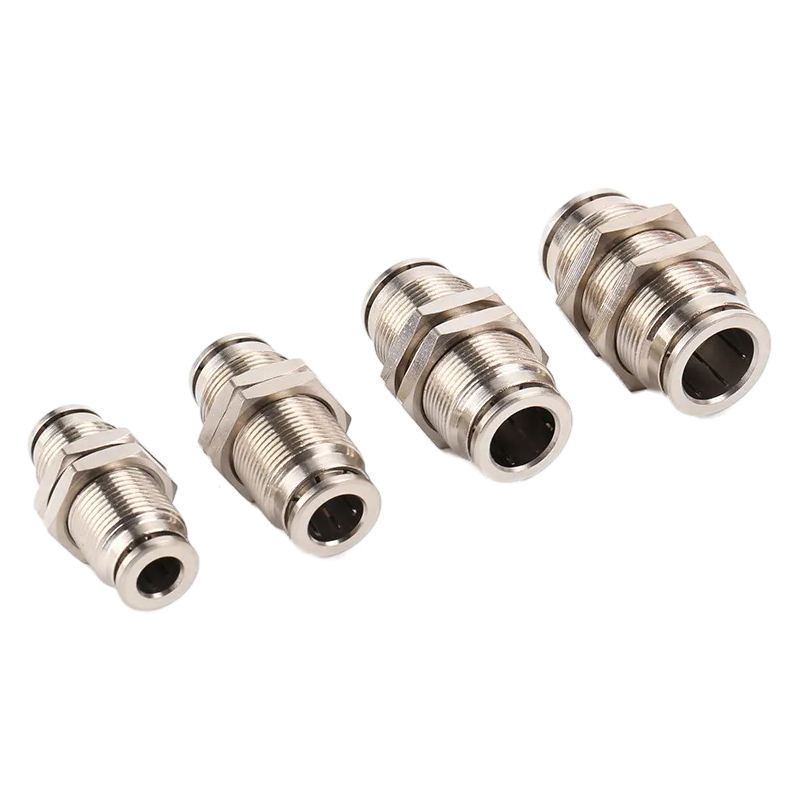

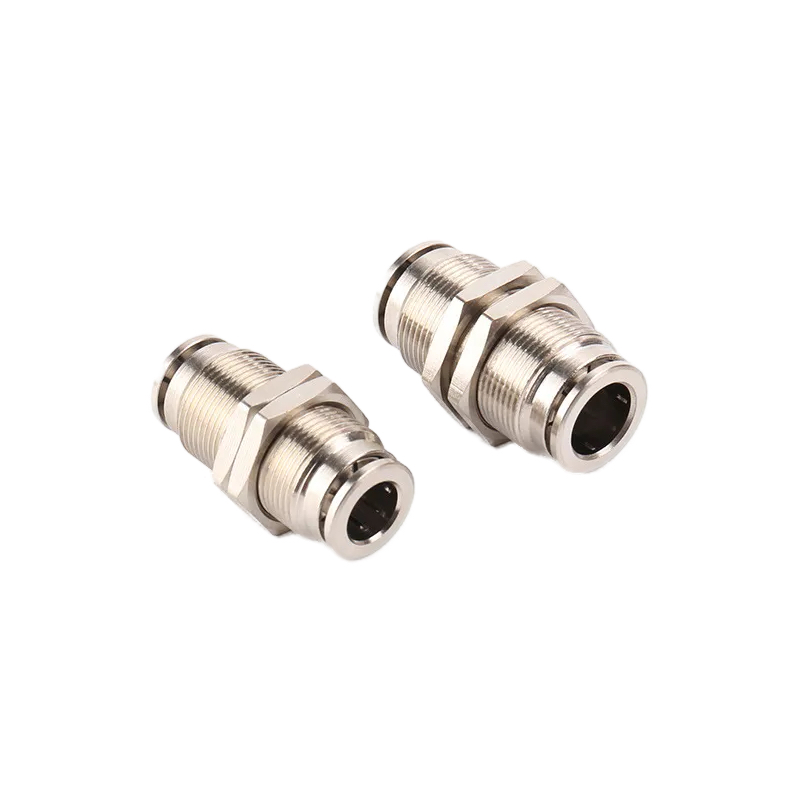

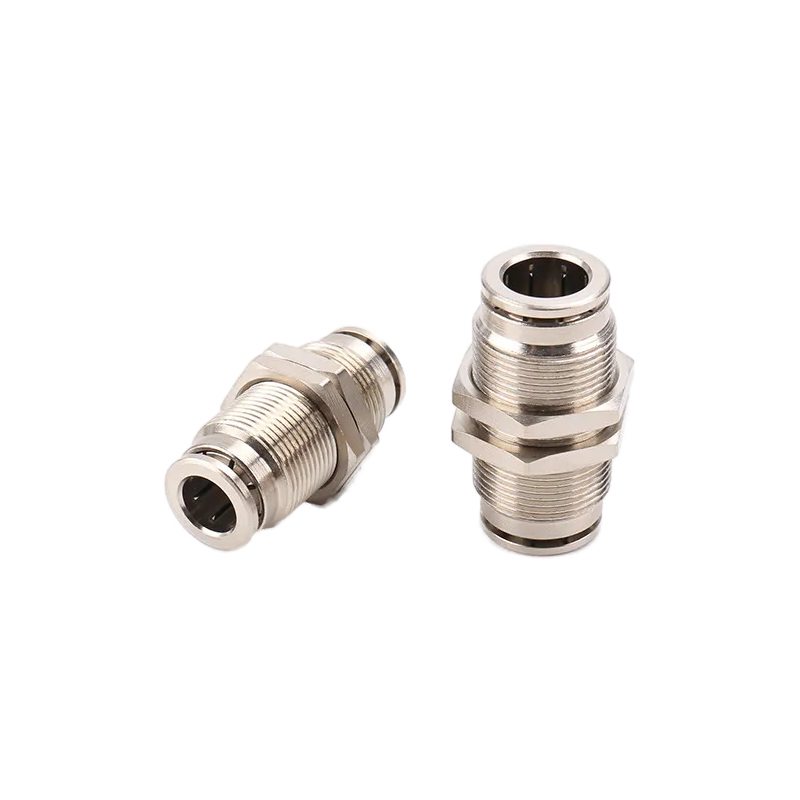

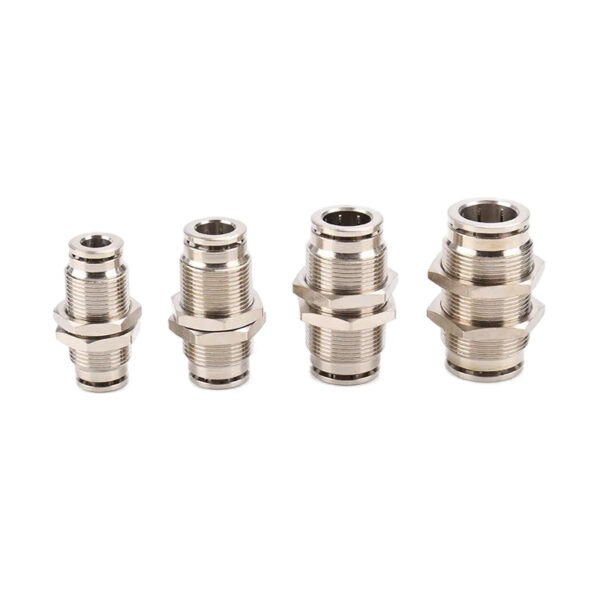

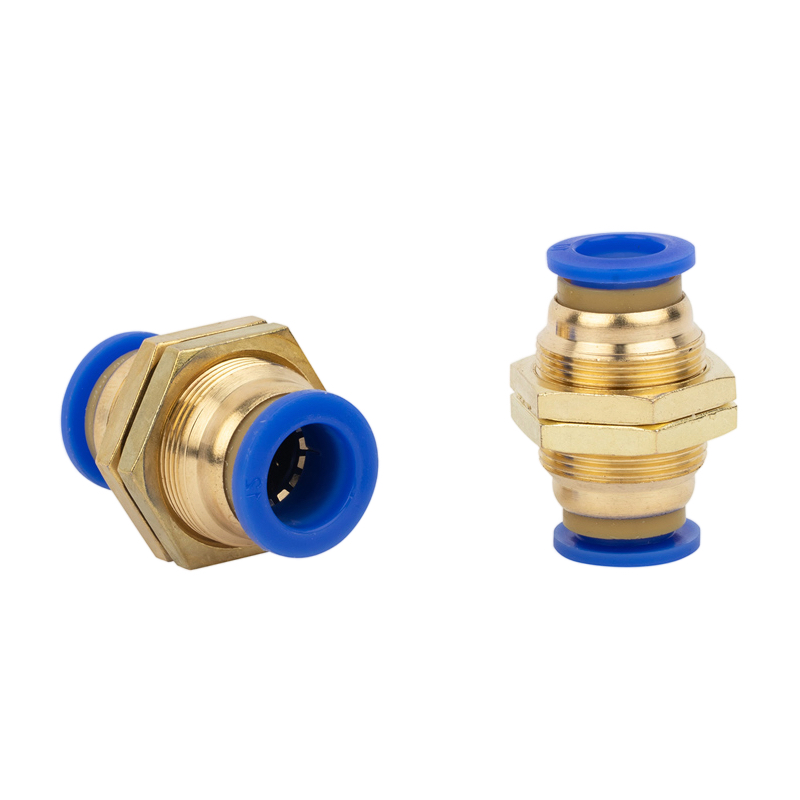

PMシリーズ空気圧隔壁ユニオン継手：パネルや壁を通した確実なワンタッチチューブ接続を可能にします。このプッシュイン式コネクタは、障壁の両側にある2本のPU/ナイロンチューブ（外径4～16mmなど）を接続します。制御キャビネット、機械、オートメーション・システム内の整理された配線に最適です。耐久性のある構造により、信頼性の高いシーリングと容易な取り付けを保証します。
| パラメータ | 仕様 |
|---|---|
| 流体 | 空気、真空 |
| 最大最大圧力 | 1.32Mpa (13.5kgf/cm²) |
| 常用圧力範囲 | 0~0.9Mpa (0~9.2kgf/cm²) |
| 低圧レンジ | -99.99~0Mpa (-750~0mmHg) |
| 動作温度 | 0°C ~ 60°C |
| チューブ外径サイズ | 4mm、6mm、8mm、10mm、12mm、14mm、16mm |

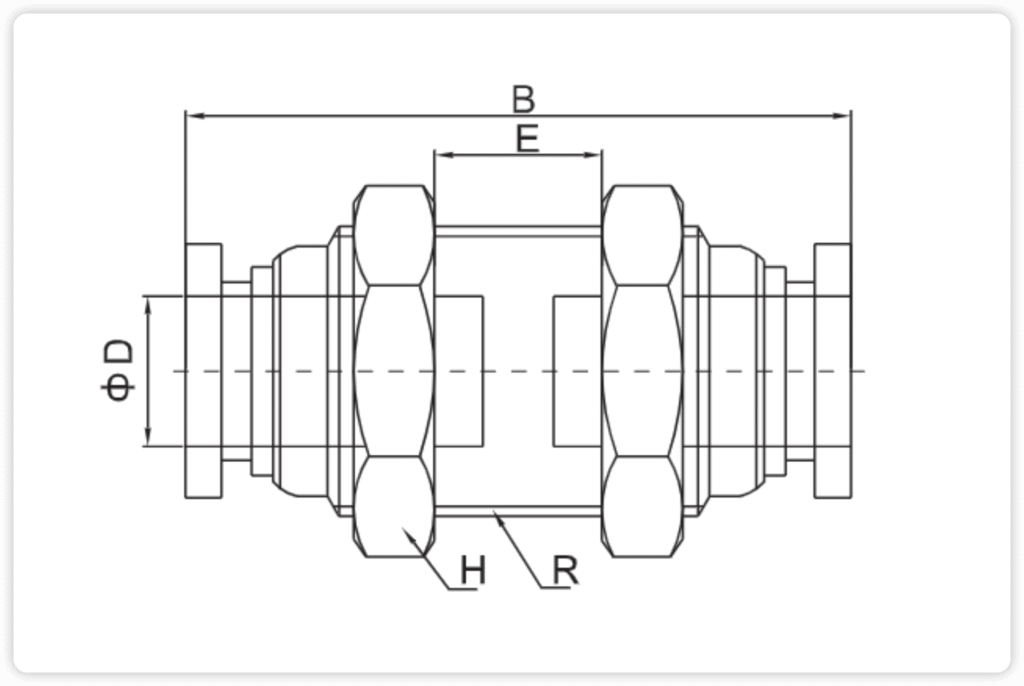

| モデル | ΦD | B | R | E | H |
| PM04 | 4 | 30 | M12x1 | 8 | 14 |
| PM06 | 6 | 33 | M14x1 | 10 | 17 |
| PM08 | 8 | 36.8 | M16x1 | 12 | 19 |
| PM10 | 10 | 44.5 | M20x1 | 15 | 24 |
| PM12 | 12 | 46 | M22x1 | 16 | 27 |
詳細なサイズ情報、設置ガイドライン、ご注文については、カスタマーサポートまでお問い合わせください。
| モデル | ΦD | B | R | E | H |
| PM04 | 4 | 30 | M12x1 | 8 | 14 |
| PM06 | 6 | 33 | M14x1 | 10 | 17 |
| PM08 | 8 | 36.8 | M16x1 | 12 | 19 |
| PM10 | 10 | 44.5 | M20x1 | 15 | 24 |
| PM12 | 12 | 46 | M22x1 | 16 | 27 |
詳細なサイズ情報、設置ガイドライン、ご注文については、カスタマーサポートまでお問い合わせください。
