フットバルブ

Foot Operated Directional Valve | Control Air Flow by Foot for Hands-Free Operation. Explore our range of foot-operated directional valves. Easily control the directional shift of air flow with a foot pedal, freeing up hands for other tasks. They are the ideal choice for improving efficiency and safety on assembly lines, presses, and medical equipment. Select the right foot valve for your application now.

サンプルオーダー

プロジェクトに必要な製品

私たちは、調達が困難であることを理解しています。

お問い合わせフォームに具体的な項目を入力し、ユニークな部品や入手困難な部品も遠慮なくご記入ください！お客様のニーズを正確に把握し、最適な結果をお届けします。

アドバイスが必要ですか？エンジニアにご相談ください！
SKシリーズ空気式フットペダルバルブ

SKシリーズ空気式フットペダルバルブ
足踏み式空気式調節弁 ST シリーズ

足踏み式空気式調節弁 ST シリーズ
4F & FV シリーズ 空気式フットペダルバルブ

4F & FV シリーズ 空気式フットペダルバルブ

エフォートレス・ハンズフリー・コントロール 足踏み式方向制御弁

当社の堅牢な足踏み式方向制御バルブで、オペレータの能力を高め、ワークフローを合理化しましょう。これらのバルブは、手が塞がっているアプリケーションや安全性を高めるために設計されており、シンプルな足踏み操作で信頼性の高い直接空気圧制御を提供し、生産性とオペレーターの快適性を向上させます。

主なメリット フットバルブ

ハンズフリー操作

空圧システムをコントロールしながら、他の作業を行うことができ、ワークフローと効率を向上させます。

安全性と人間工学の向上

オペレーターの負担を軽減し、特に手と足の協調動作が必要な機械の安全回路に組み込むことができる。

耐久性と信頼性

高品質の素材を使用した堅牢な構造により、過酷な産業環境や頻繁な使用にも長期にわたって性能を発揮します。

理解する フットバルブ デザイン

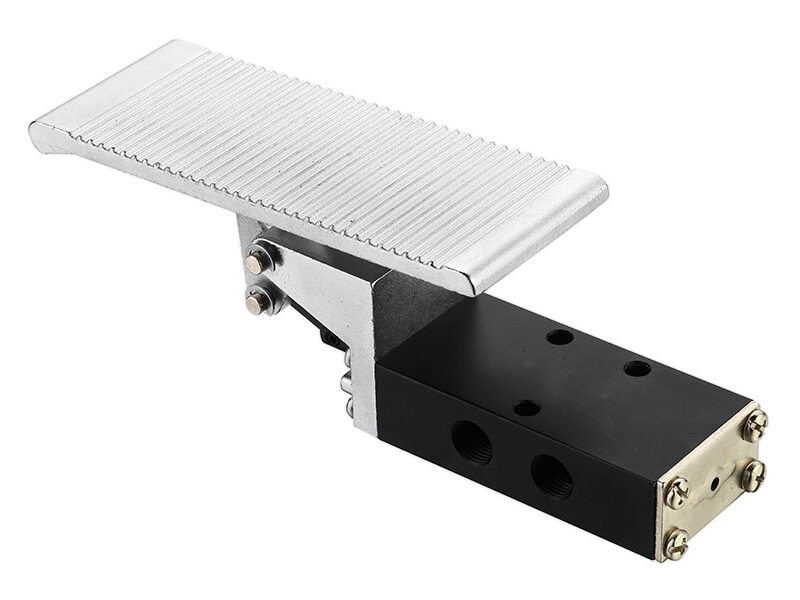

足踏み式空気式調節弁 ST シリーズ

足元のダイレクト・コントロール

足踏み式方向制御弁は、空気圧回路を手動で制御する簡単で効果的な方法を提供します。フットペダルを操作することで、バルブスプールまたはポペットが直接移動し、気流がシリンダまたはその他の空気圧機器を操作する方向に変わります。断続的な操作や、電気制御が実用的でない場合に最適です。

一般的な特徴とタイプ：

  • ペダルのメカニズム 人間工学に基づいて設計されたペダルは、快適で効率的な操作を可能にし、滑り止め加工が施されていることが多い。
  • バルブ機能： 3/2ウェイ、4/2ウェイ、5/2ウェイなど様々な構成があり、単動または複動アクチュエータを制御できます。
  • リターン・メカニズム： 通常、スプリングリターン（ペダルを離すとバルブが通常の位置に戻る）またはディテント（再びペダルを踏むまでバルブが作動位置に留まる）。
  • 保護ガード（オプション）： 多くのモデルには、誤作動を防止し、オペレーターの安全性を高めるペダル・ガードが装備されている。
バルブスタイル

私たちの フットバルブ テクニカルエッジ

頑丈なペダル設計

高強度材料で構成され、繰り返しの足の操作や過酷な産業環境に耐える。

信頼性の高いバルブコア

高精度に設計された内部バルブ部品により、確実なシーリング、低リーク、長期にわたる安定した作動が保証されます。

オプションの安全ガード

誤操作を防ぎ、オペレータの足を保護する堅牢なペダルガード付きもあります。

簡単な取り付け

標準的なポート接続と取り付け穴により、既存のシステムにも新しいシステムにも簡単に統合できます。

選択のための主要パラメータ フットバルブ

バルブ機能

例：3/2 NC、3/2 NO、5/2（スプリング・リターンまたはデテント）。

ポートサイズ

G1/4″、G3/8″、G1/2″といった一般的なサイズ。

使用圧力範囲

バルブが扱える最大圧力と最小圧力。

流量（Cv / Kv）

バルブのエアフロー容量を示す。

ペダル作動タイプ

スプリングリターン、戻り止め（ラッチング）、ガード付きまたはガードなし。

ボディ素材

通常、耐久性のために堅牢なアルミニウム合金または鋳鉄が使用される。

周囲温度

動作温度範囲。

取り付け

ベース穴による床取り付け。

詳細なパラメータについては、各製品のマニュアルまたは 技術専門家に相談する.

の代表的な用途 フットバルブ

A foot-operated directional valve enabling an operator to control a press or shearing machine, keeping their hands free to handle material during stamping or cutting operations.

プレス＆シャーリングマシン

スタンピング、成形、切断などの作業で、手を自由に動かして材料を扱わなければならない場合に使用する。

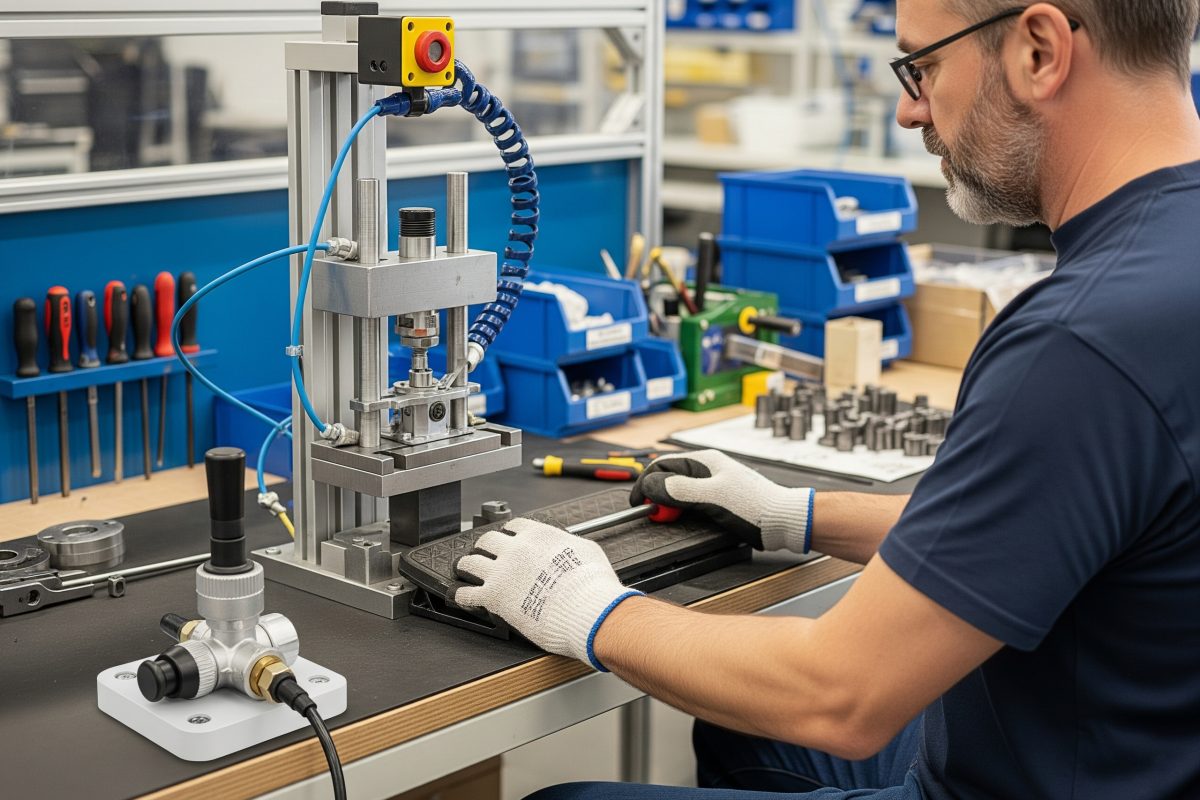

An operator at an assembly work station uses a foot-operated directional valve to control clamping devices or small presses, freeing up both hands for assembly tasks.

組立・作業ステーション

クランプ装置、小型プレス、位置決め工具を制御することで、オペレーターが両手を使って組立作業を行えるようにします。

A foot-operated directional valve being used to safely and conveniently operate material handling equipment such as a lift, tilter, or simple conveyor.

物流機器

リフト、ティルター、単純な搬送機構など、足で操作した方が便利または安全な場合の操作。

A welder uses a foot-operated directional valve to actuate clamps on a fixture, allowing both hands to be free to focus on the welding process.

溶接・ろう付け治具

クランプまたはポジショナーを作動させることで、 溶接士は両手で溶接作業に集中できる。

A foot-operated directional valve in a medical or dental setting, providing hands-free control for equipment like patient chairs and examination tables.

医療機器

患者用椅子、診察台、または特定の器具の機能をハンズフリーで操作できる。

An operator in a textile or woodworking shop uses a foot-operated directional valve to control a machine, leaving their hands free to guide the material.

繊維・木工機械

オペレーターが手で材料を誘導する必要がある様々な機械機能の制御用。

フットバルブ インストレーション＆メンテナンス

インストールのベストプラクティス：

  • 操作中に動かないように、バルブを安定した平らな面にしっかりと取り付けてください。
  • オペレータが快適かつ安全にペダルにアクセスできるよう、バルブは人間工学に基づいた位置に設置します。
  • エアラインが指定のインレット、アウトレット、エキゾーストポートに正しく接続されていることを確認してください。
  • バルブの指定圧力範囲内で、清浄で乾燥した圧縮空気を使用してください。
  • ペダルガード付きモデルを使用する場合は、それが適切に取り付けられており、ペダルの動きを妨げないことを確認してください。

定期的なメンテナンス：

  • ペダル機構がスムーズに作動するか、摩耗や損傷がないか、定期的に点検してください。ゴミがないようにしてください。
  • ポートおよびバルブ本体周辺にエア漏れがない か点検する。必要に応じてフィッティングを締める。
  • リターンスプリング（スプリングリターン・モデルの場合）が正しく機能していることを確認してください。
  • バルブの外装を定期的に清掃する。
  • バルブが硬くなったり、作動が安定しない場合は、内部の汚染や摩耗を点検してください（整備性については取扱説明書を参照してください）。

足踏み式バルブのメンテナンスを行う前に、必ず空気圧システムを減圧してください。

フットバルブ よくあるご質問

足踏み式バルブは、以下のような場合に好まれる：

  • 作業者の手は、工作物を保持したり操作したりするのに必要である（プレス、組立ステーション、溶接など）。
  • 頻繁に繰り返し作動させる必要があり、足で操作することで腕や手の疲労を軽減できる。
  • 特定の一連の作業では、安全性や効率性のために、手と足の協調的な動きが要求される。
  • 使用環境により、手による操作が困難、または安全性が低い。

足踏み式方向制御弁は、標準的な空気圧バルブ機能で一般的に利用できる：

  • 3/2ウェイ： 3ポート、2ポジション。通常、単動シリンダーの制御、またはエア信号のオン／オフに使用される。ノーマルクローズ（NC）またはノーマルオープン（NO）。
  • 4/2ウェイまたは5/2ウェイ： 4ポートまたは5ポート、2ポジション。複動式シリンダーの伸縮制御に使用。
  • 5/3ウェイ（基本的なフットペダルではあまり一般的ではない）： 5ポート3ポジション（センタークローズ、センター排気など）。これらは、シリンダーをストロークの途中で停止させるなど、より複雑な制御を行うもので、単純なフットペダルではなく、より洗練されたレバーやセレクターのアクチュエーターが一般的です。

その選択は、制御されるアクチュエータのタイプと、希望する回路ロジックによって異なります。

  • はい、多くのフットバルブモデルをご用意しています。 オプションまたは統合安全ガード付き.これらのガードは次のように設計されている：

    • 落下物や不用意な足の接触によるペダルの誤作動を防止する。
    • 作業エリアの潜在的な危険からオペレータの足を保護する。
    • 特に多忙な産業環境では、機械全体の安全性を高めます。

    足踏み式バルブを選択する際には、製品仕様書を確認し、ご興味のある特定のモデルにガードが付属しているか、またはアクセサリーとして入手可能かどうかをご確認ください。

これは、ペダルが踏まれた後のバルブの挙動を説明するものです：

  • スプリングリターン（モメンタリ）： ペダルを踏むと、バルブが作動位置に移動します。足を離すとすぐに、内部のスプリングがペダルとバルブスプールを元の位置（静止位置）に戻します。バルブが作動するのは、ペダルを踏んでいる間だけです。
  • デテント（ラッチングまたはメインテナンス）： ペダルを踏むと、バルブが作動位置に移動し そのまま 足を離しても。バルブを元の位置に戻す（または別の位置に切り替える）には、通常、もう一度ペダルを踏むか、デザインによっては別のリリース機構を操作する必要があります。

瞬間的な動作（例：シリンダーのジョギング）にはスプリング・リターンを、持続的な動作（例：手動でリリースするまでクランプを係止したままにする）にはディテントを選択する。

足踏み式バルブは一般的に頑丈ですが、他の機械装置と同様、定期的なメンテナンスが必要です：

  • クリーニング： ペダルの動きを妨げたり、コンポーネントを損傷したりする恐れのある汚れ、ゴミ、液体がこぼれたりしないように、ペダルとその周辺を管理してください。
  • ペダル機構の点検： ペダルがスムーズに動くか、ピボット・ポイントがしっかり固定されているか、リターン・スプリング（該当する場合）が正しく機能しているかを点検します。メーカーが推奨している場合は、ピボット・ポイントに控えめに注油する。
  • 空気漏れをチェックする： ポートやバルブ本体の周囲でヒスノイズが聞こえないか確認し、シールの摩耗や金具の緩みの可能性を示します。
  • 確実な取り付け： バルブが床または機械にボルトでしっかりと固定されていることを確認してください。
  • 大気の質： バルブ内部部品の固着や早期摩耗を防ぐため、清浄で乾燥した空気を供給し続けてください。

モデル固有のメンテナンスに関する推奨事項については、各製品のマニュアルを参照してください。

コントロールのステップアップ フットバルブ

信頼性と耐久性に優れた足踏み式方向制御弁で、オペレータの効率と安全性を向上させましょう。空圧制御のニーズに最適なハンズフリーソリューションをお探しですか、当社の専門家にお問い合わせください。
