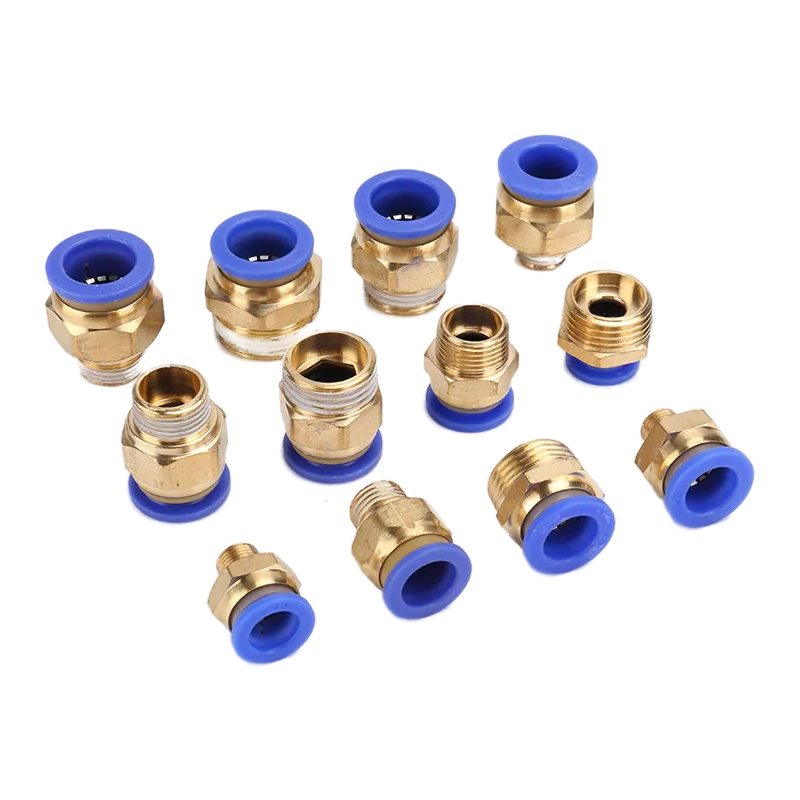

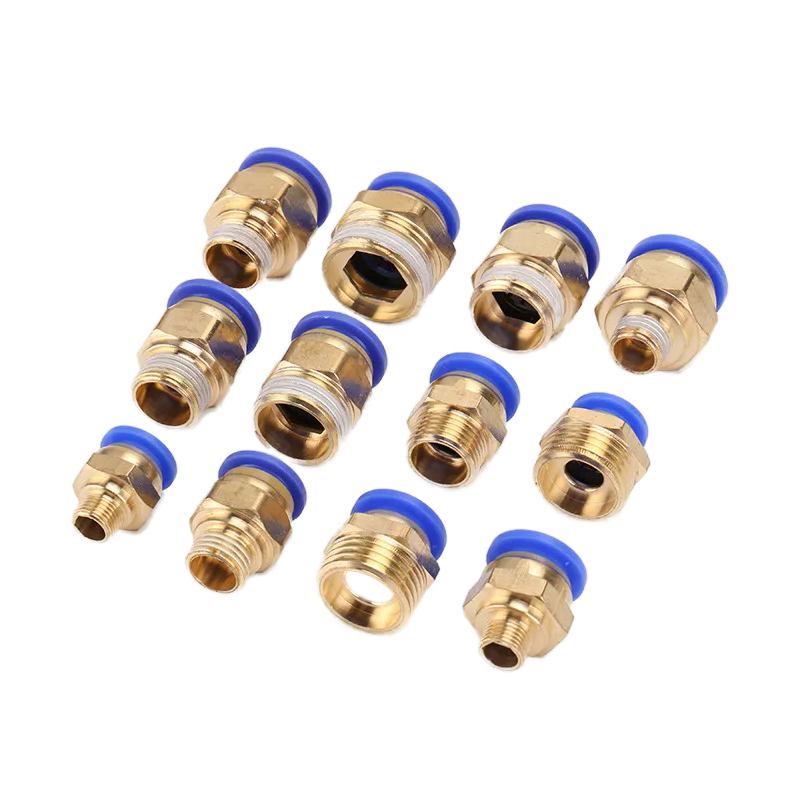

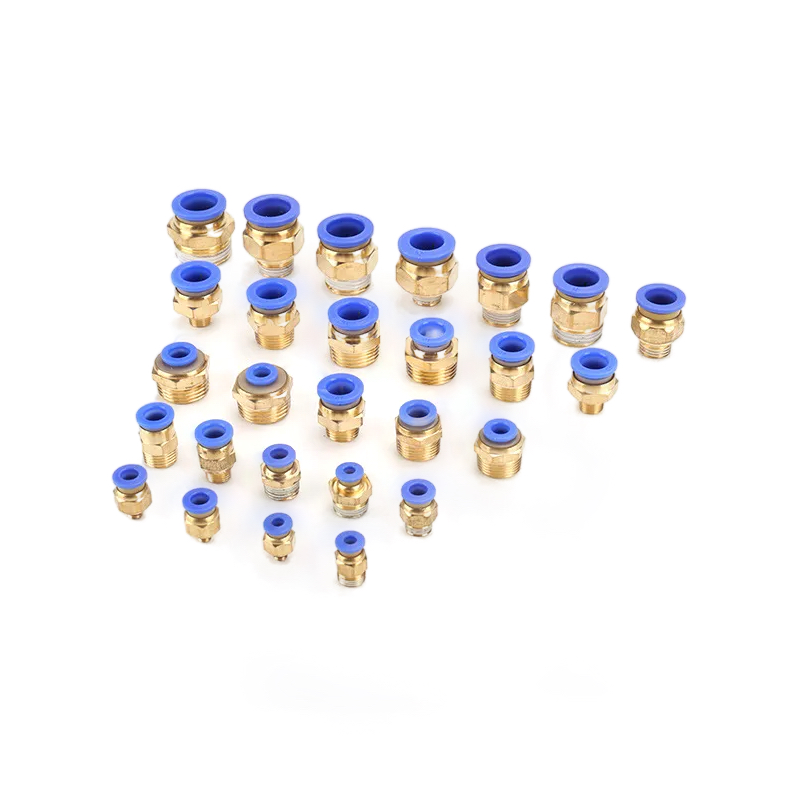

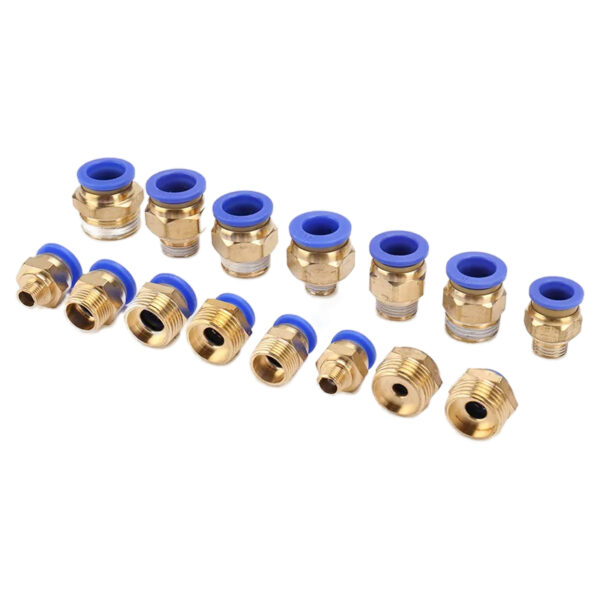

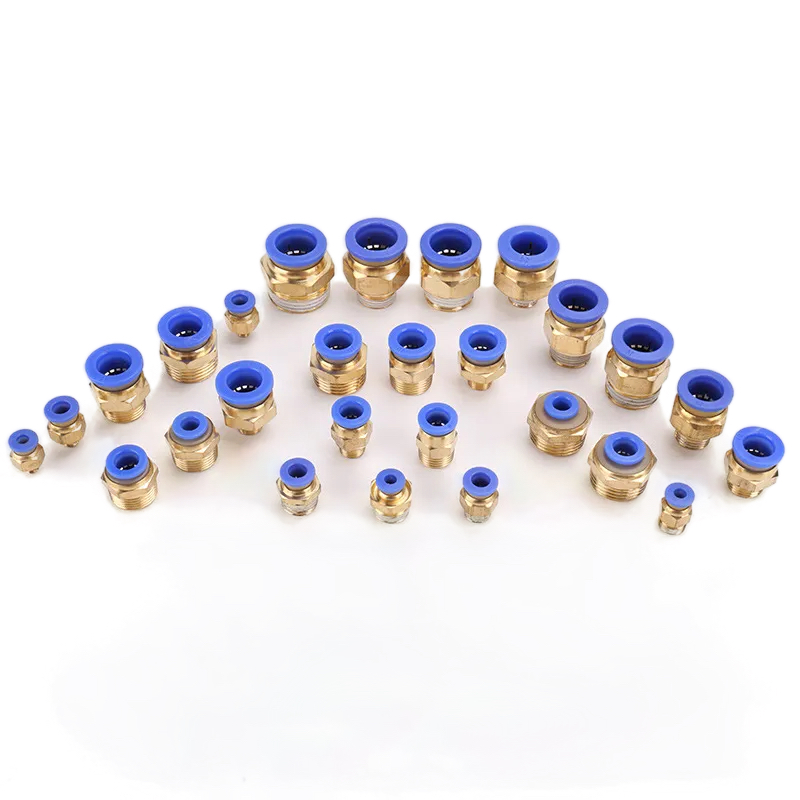

PC 시리즈 수형 스트레이트 공압 푸시인 피팅(원터치)

에어 라인을 원터치로 빠르게 연결할 수 있습니다. 이 수형 직선 커넥터(튜브-수나사)는 다양한 나사 옵션(M5-1/2″ NPT/BSPT/G)으로 PU/Nylon 튜브(4-16mm, 1/8″-1/2″ OD)를 단단히 결합합니다. 다양한 산업 자동화 분야에서 빠르고 안정적인 조립에 이상적입니다. 내구성이 뛰어난 황동/플라스틱 구조.

기술 매개변수

매개변수	사양
유체	Air
Max. 압력	1.32Mpa(13.5kgf/cm²)
정상 압력 범위	0~0.9Mpa(0~9.2kgf/cm²)
낮은 압력 범위	-99.99~0Mpa(-750~0mmHg)
작동 온도	0°C ~ 60°C
재료	니켈 도금된 황동 바디

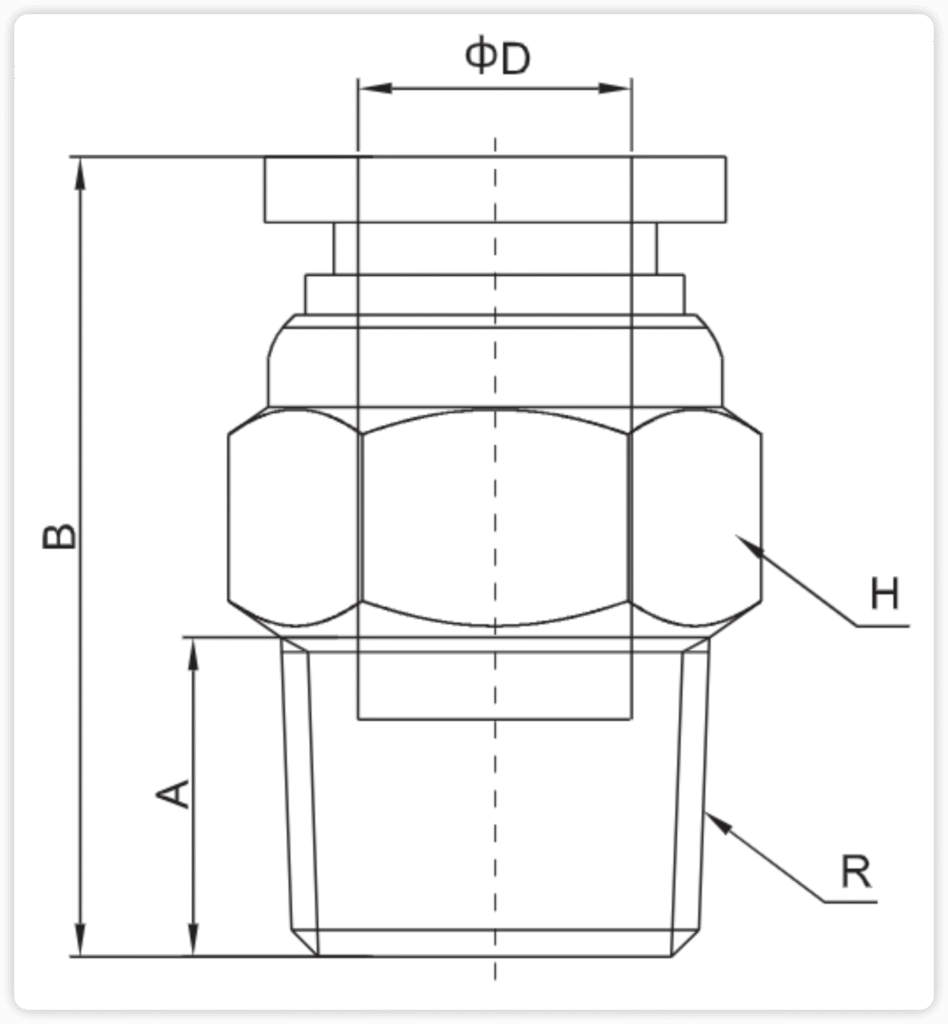

치수 도면

모델	ΦD	B	A	R	H
PC04-M5	4	19	4	M5	10
PC04-01		19	7	R1/8	10
PC04-02		19	9.5	R1/4	14
PC06-M5	6	20.5	4	M5	12
PC06-01		20	7	R1/8	12
PC06-02		21	9.5	R1/4	14
PC06-03		21	10	R3/8	17
PC06-04		24	13	R1/2	21
PC08-01	8	24.5	7	R1/8	14
PC08-02		24.5	9.5	R1/4	14
PC08-03		22	10	R3/8	17
PC08-04		25	13	R1/2	21
PC10-01	10	29	7	R1/8	17
PC10-02		31	9.5	R1/4	17
PC10-03		28.5	10	R3/8	17
PC10-04		26	13	R1/2	21
PC12-01	12	30.5	7	R1/8	21
PC12-02		32.5	9.5	R1/4	21
PC12-03		29	10	R3/8	21
PC12-04		27.5	13	R1/2	21
PC16-02	16	33.5	9.5	R1/4	24
PC16-03		34	10	R3/8	24
PC16-04		35	13	R1/2	24
