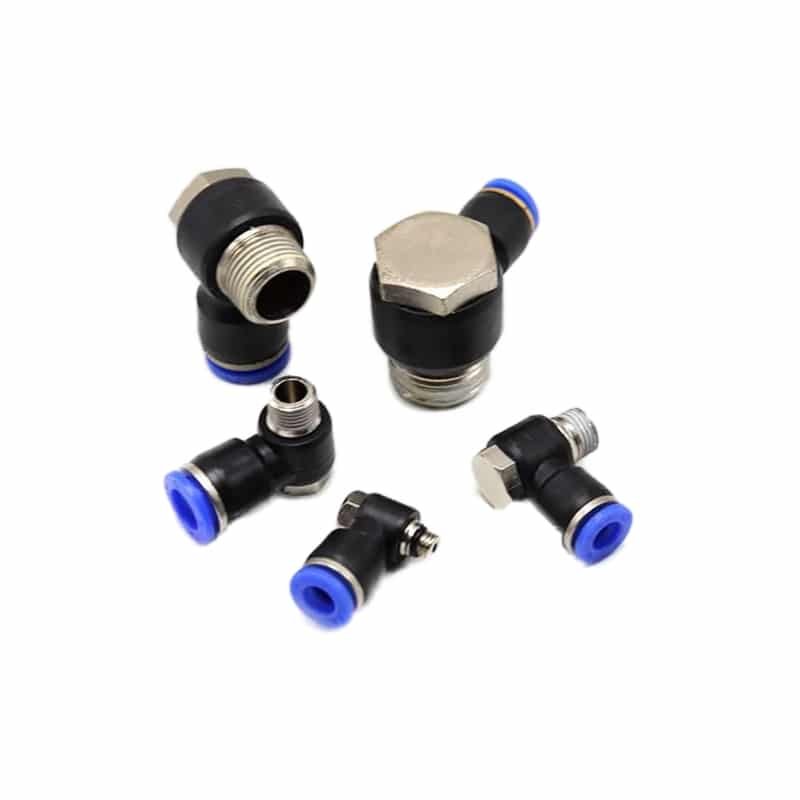

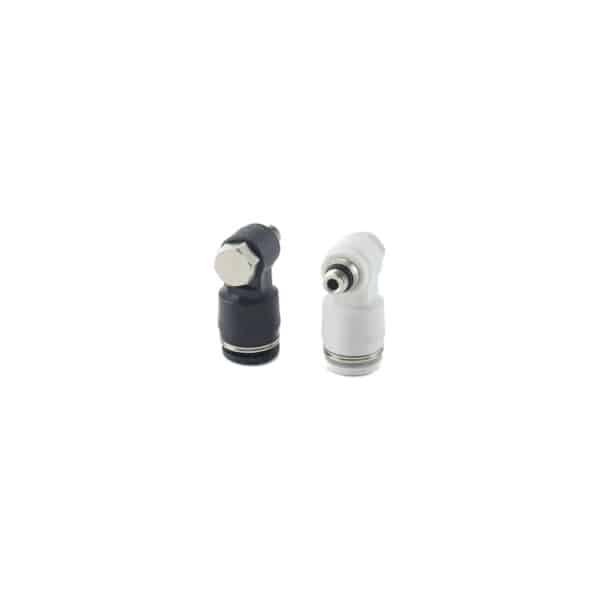

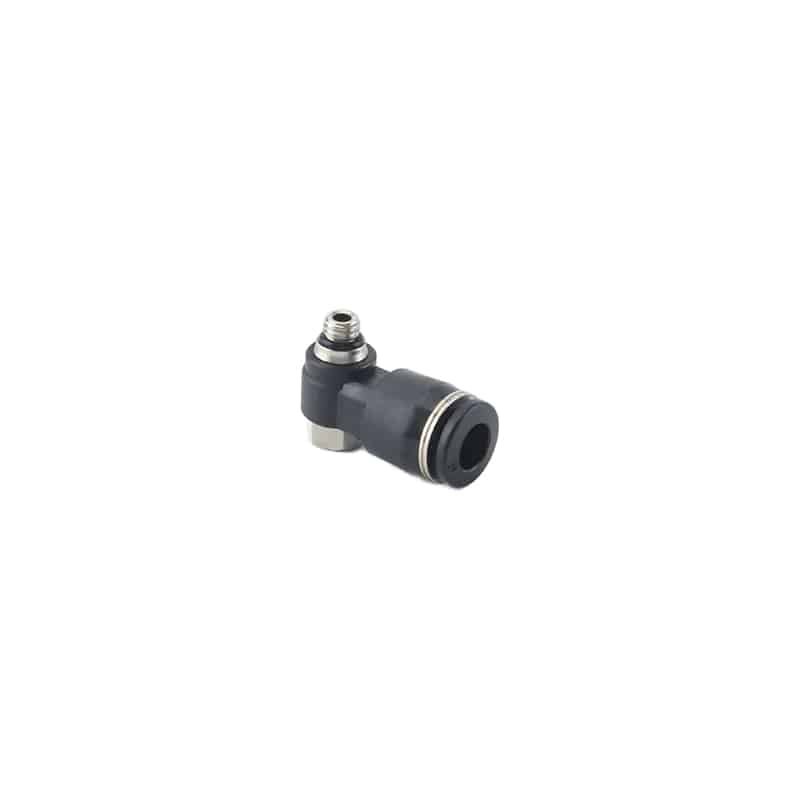

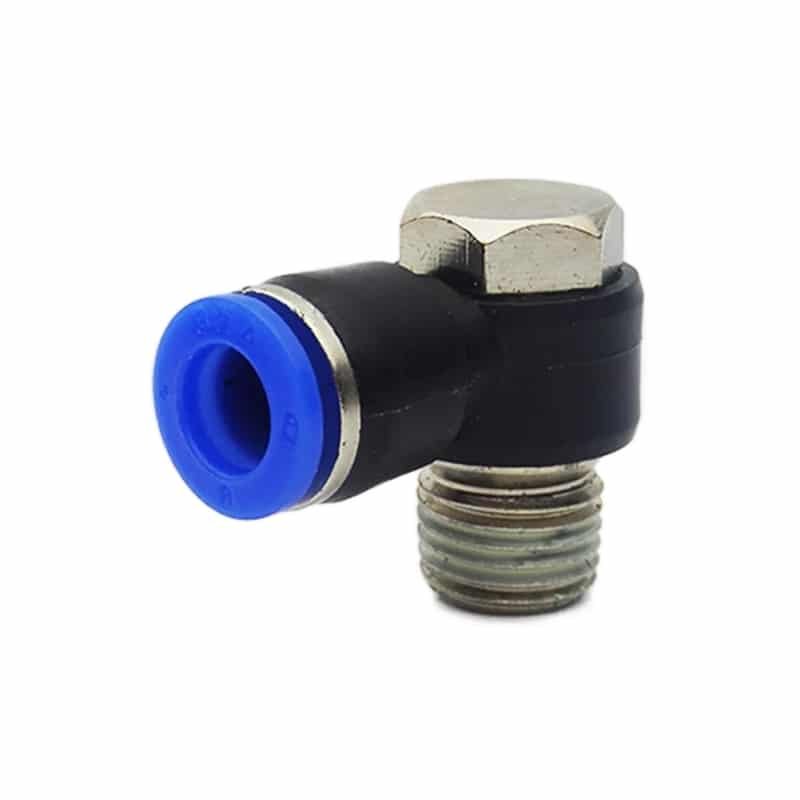

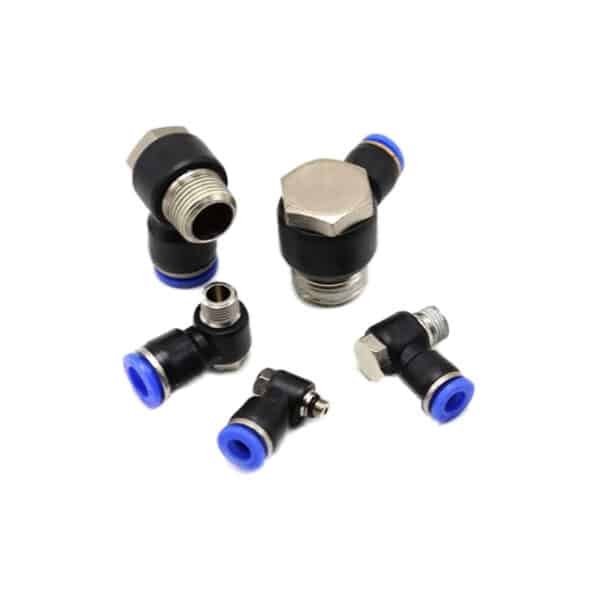

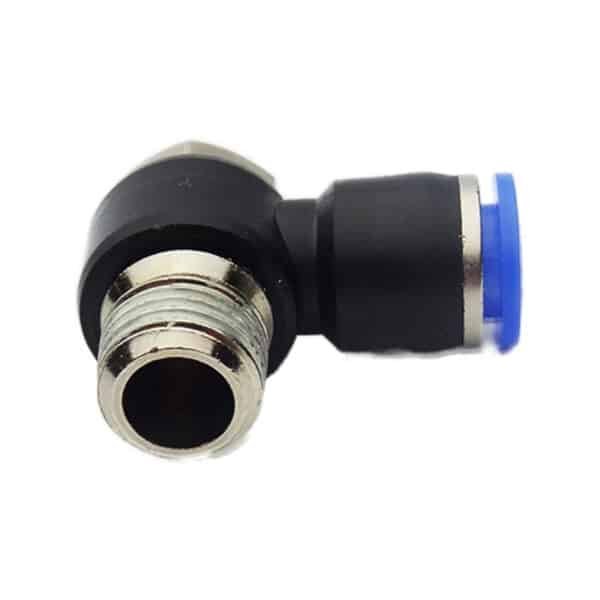

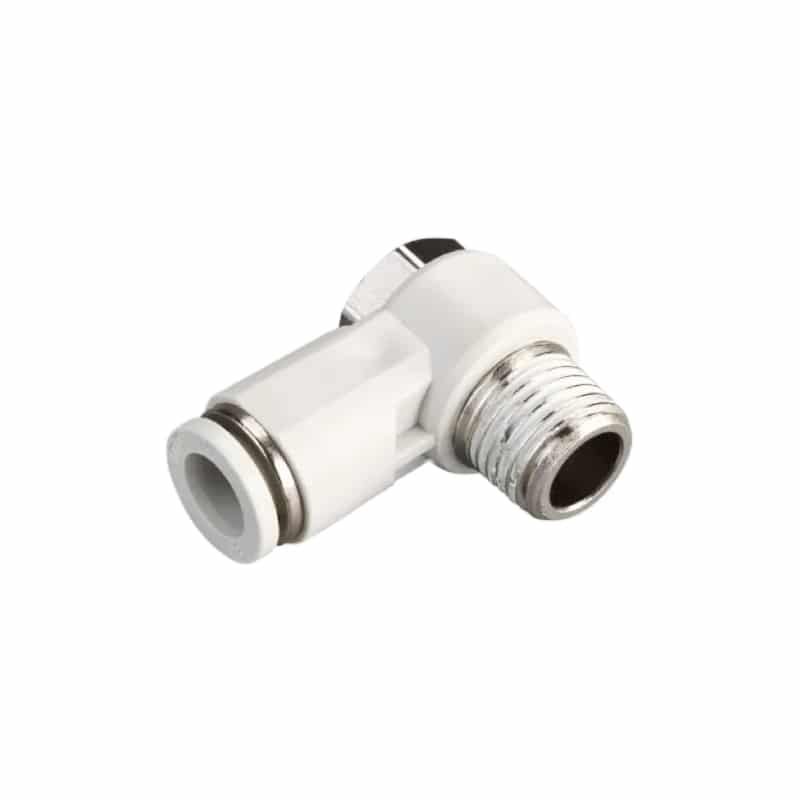

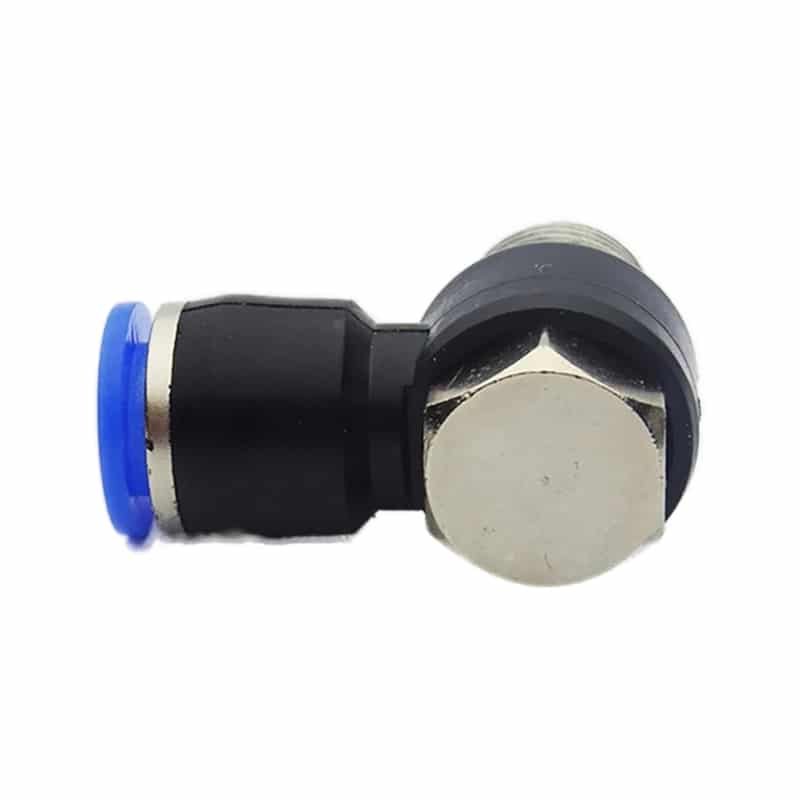

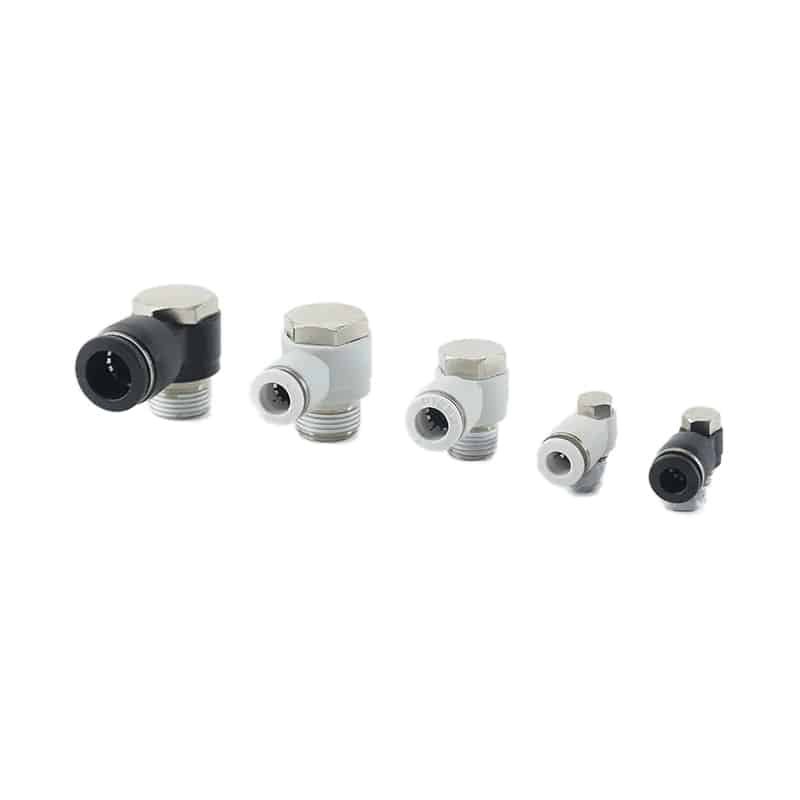

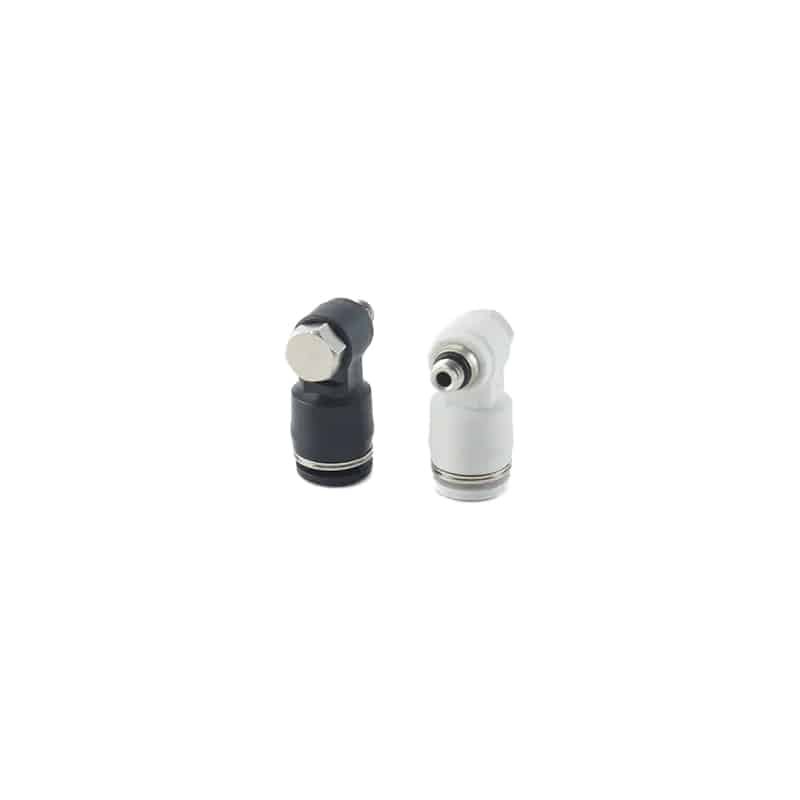

PH 시리즈 공압 수 엘보 피팅은 공기 라인을 90도로 안전하게 연결할 수 있습니다. 이 L자형 푸시인 커넥터는 한쪽 끝에는 수나사가 있고 다른 쪽 끝에는 원터치 튜브 포트가 있습니다. 도구 없이 간편하게 튜브를 설치하고 빠르게 해제할 수 있어 좁은 공간에서 튜브를 라우팅하는 데 이상적입니다. 육각형 베이스의 내구성 있는 구조로 쉽게 조일 수 있습니다.
| 매개변수 | 사양 |
|---|---|
| 유체 | Air |
| Max. 압력 | 1.32Mpa(13.5kgf/cm²) |
| 정상 압력 범위 | 0~0.9Mpa(0~9.2kgf/cm²) |
| 낮은 압력 범위 | -99.99~0Mpa(-750~0mmHg) |
| 작동 온도 | 0°C ~ 60°C |
| 스레드 크기 | M5, 1/8″, 1/4″, 3/8″, 1/2″ |
| 튜브 외경 | 4mm, 6mm, 8mm, 10mm, 12mm |

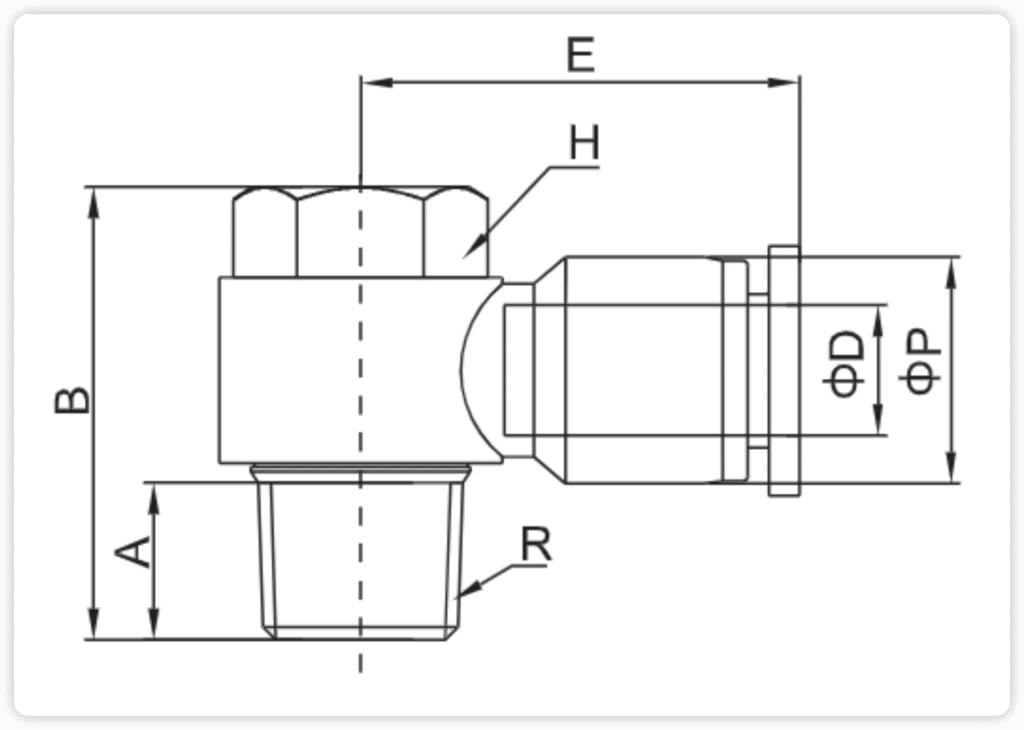

| 모델 | ΦD | E | B | ΦP | A | R | H |
| PH04-M5 | 4 | 20 | 17 | 11 | 4 | M5 | 8 |
| PH04-01 | 22.5 | 26 | 11 | 7 | R1/8 | 12 | |
| PH04-02 | 24 | 23.5 | 11 | 9.5 | R1/4 | 14 | |
| PH06-M5 | 6 | 22 | 17 | 13.4 | 4 | M5 | 8 |
| PH06-01 | 23 | 23.5 | 13.4 | 7 | R1/8 | 12 | |
| PH06-02 | 25 | 26 | 13.4 | 9.5 | R1/4 | 14 | |
| PH06-03 | 27 | 31.5 | 13.4 | 10 | R3/8 | 19 | |
| PH08-01 | 8 | 25.5 | 23.5 | 15 | 7 | R1/8 | 12 |
| PH08-02 | 28.5 | 26 | 15 | 9.5 | R1/4 | 14 | |
| PH08-03 | 29.5 | 31.5 | 15 | 10 | R3/8 | 19 | |
| PH08-04 | 32.5 | 38.5 | 15 | 13 | R1/2 | 24 | |
| PH10-01 | 10 | 30 | 23.5 | 18.8 | 7 | R1/8 | 12 |
| PH10-02 | 32 | 26 | 18.8 | 9.5 | R1/4 | 14 | |
| PH10-03 | 33 | 31.5 | 18.8 | 10 | R3/8 | 19 | |
| PH10-04 | 36 | 38.5 | 18.8 | 13 | R1/2 | 24 | |
| PH12-02 | 12 | 34 | 26 | 21 | 9.5 | R1/4 | 14 |
| PH12-03 | 35.5 | 31.5 | 21 | 10 | R3/8 | 19 | |
| PH12-04 | 36.5 | 38.5 | 21 | 13 | R1/2 | 24 |
자세한 사이즈 정보, 설치 가이드라인을 확인하거나 주문하려면 고객 지원팀에 문의하세요.
| 모델 | ΦD | E | B | ΦP | A | R | H |
| PH04-M5 | 4 | 20 | 17 | 11 | 4 | M5 | 8 |
| PH04-01 | 22.5 | 26 | 11 | 7 | R1/8 | 12 | |
| PH04-02 | 24 | 23.5 | 11 | 9.5 | R1/4 | 14 | |
| PH06-M5 | 6 | 22 | 17 | 13.4 | 4 | M5 | 8 |
| PH06-01 | 23 | 23.5 | 13.4 | 7 | R1/8 | 12 | |
| PH06-02 | 25 | 26 | 13.4 | 9.5 | R1/4 | 14 | |
| PH06-03 | 27 | 31.5 | 13.4 | 10 | R3/8 | 19 | |
| PH08-01 | 8 | 25.5 | 23.5 | 15 | 7 | R1/8 | 12 |
| PH08-02 | 28.5 | 26 | 15 | 9.5 | R1/4 | 14 | |
| PH08-03 | 29.5 | 31.5 | 15 | 10 | R3/8 | 19 | |
| PH08-04 | 32.5 | 38.5 | 15 | 13 | R1/2 | 24 | |
| PH10-01 | 10 | 30 | 23.5 | 18.8 | 7 | R1/8 | 12 |
| PH10-02 | 32 | 26 | 18.8 | 9.5 | R1/4 | 14 | |
| PH10-03 | 33 | 31.5 | 18.8 | 10 | R3/8 | 19 | |
| PH10-04 | 36 | 38.5 | 18.8 | 13 | R1/2 | 24 | |
| PH12-02 | 12 | 34 | 26 | 21 | 9.5 | R1/4 | 14 |
| PH12-03 | 35.5 | 31.5 | 21 | 10 | R3/8 | 19 | |
| PH12-04 | 36.5 | 38.5 | 21 | 13 | R1/2 | 24 |
자세한 사이즈 정보, 설치 가이드라인을 확인하거나 주문하려면 고객 지원팀에 문의하세요.
