Rotary Actuators | Convert Air Pressure into Rotary Motion for Angular Positioning & Flipping. Explore our series of rotary actuators that provide precise angular control, including rack & pinion and vane types. They are the ideal choice for valve control, material diverting, and part-flipping tasks in automation, offering high torque and high repeatability in a compact footprint. Select the right model for your rotary application now.
프로젝트에 필요한 제품이 필요하신가요?
소싱이 어려울 수 있다는 것을 잘 알고 있습니다.
고유하거나 찾기 어려운 구성 요소도 주저하지 말고 양식을 작성하여 문의 사항을 제출하고 원하는 맞춤형 솔루션을 받아보세요! 일반적인 솔루션은 잊어버리세요. 고객의 정확한 요구 사항을 파악하고 꼭 맞는 결과를 제공하는 데 특화되어 있습니다.
로터리 액추에이터 시리즈는 공압 에너지를 정밀한 회전 또는 진동 운동으로 변환하여 자동화 시스템에 안정적인 토크 출력과 각도 제어를 제공합니다. 밸브 작동, 자재 전환, 정밀 위치 지정 등 다양한 로터리 액추에이터 제품군이 고객의 요구를 충족합니다.
일부 모델에서 각도 조절이 가능한 정확한 회전 각도 제어 기능을 제공하여 다양한 위치 지정 및 인덱싱 요구 사항을 충족합니다.
최적화된 설계로 컴팩트한 크기에서 높은 토크 출력을 달성하여 설치 공간을 절약하는 동시에 강력한 파워를 제공합니다.
고품질 베어링과 씰을 사용하여 부드러운 회전 운동, 뛰어난 내구성, 긴 서비스 수명을 보장합니다.

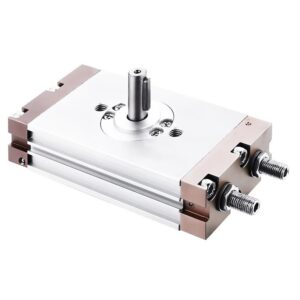

실린더 피스톤의 직선 운동이 랙을 구동하고, 랙은 다시 피니언을 회전시켜 회전 출력을 달성합니다. 간단한 구조로 큰 토크와 회전 각도(일반적으로 90°, 180°, 사용자 지정 가능)를 제공할 수 있습니다.
공기 압력에 의해 베인이 실린더 본체 내에서 회전합니다. 외부 움직이는 부품이 없는 매우 컴팩트한 구조입니다. 일반적으로 작은 토크와 특정 각도 진동에 사용됩니다.
랙 & 피니언 타입의 경우 고정밀 기어 가공 공정을 사용하여 부드러운 결합, 최소한의 백래시, 높은 회전 정확도를 보장합니다.
수입 또는 고품질 베어링과 내마모성 씰을 사용하여 출력 샤프트 강성, 액추에이터 씰링 성능 및 연장된 서비스 수명을 보장합니다.
일부 모델에는 편리하고 안정적인 회전 각도 조절 나사 또는 메커니즘이 장착되어 있어 사용자가 특정 범위 내에서 스윙 각도를 정밀하게 설정할 수 있습니다.
다양한 표준 마운팅 홀과 출력 샤프트 연결 방식을 제공하여 다양한 장비 및 액추에이터와 쉽게 통합할 수 있습니다.
예: 0-90°, 0-180°, 0-270°; 일부 모델은 각도 조절이 가능합니다.
출력 샤프트가 특정 기압에서 전달할 수 있는 최대 토크(일반적으로 N-m 단위)입니다.
랙 앤 피니언 타입의 경우 피스톤 보어를 의미하며, 베인 타입에는 동일한 매개변수가 있습니다.
허용되는 최소 및 최대 작동 공기 공급 압력.
지정된 회전을 완료하는 데 걸리는 시간 또는 최대 허용 작동 빈도입니다.
에어 쿠션, 고무 범퍼 또는 외부 유압식 충격 흡수 장치.
출력 샤프트의 반경 방향 및 축 방향 하중 용량입니다.
예: M5, G1/8, G1/4.
자세한 매개변수는 개별 제품 설명서 또는 기술 전문가와 상담하세요.

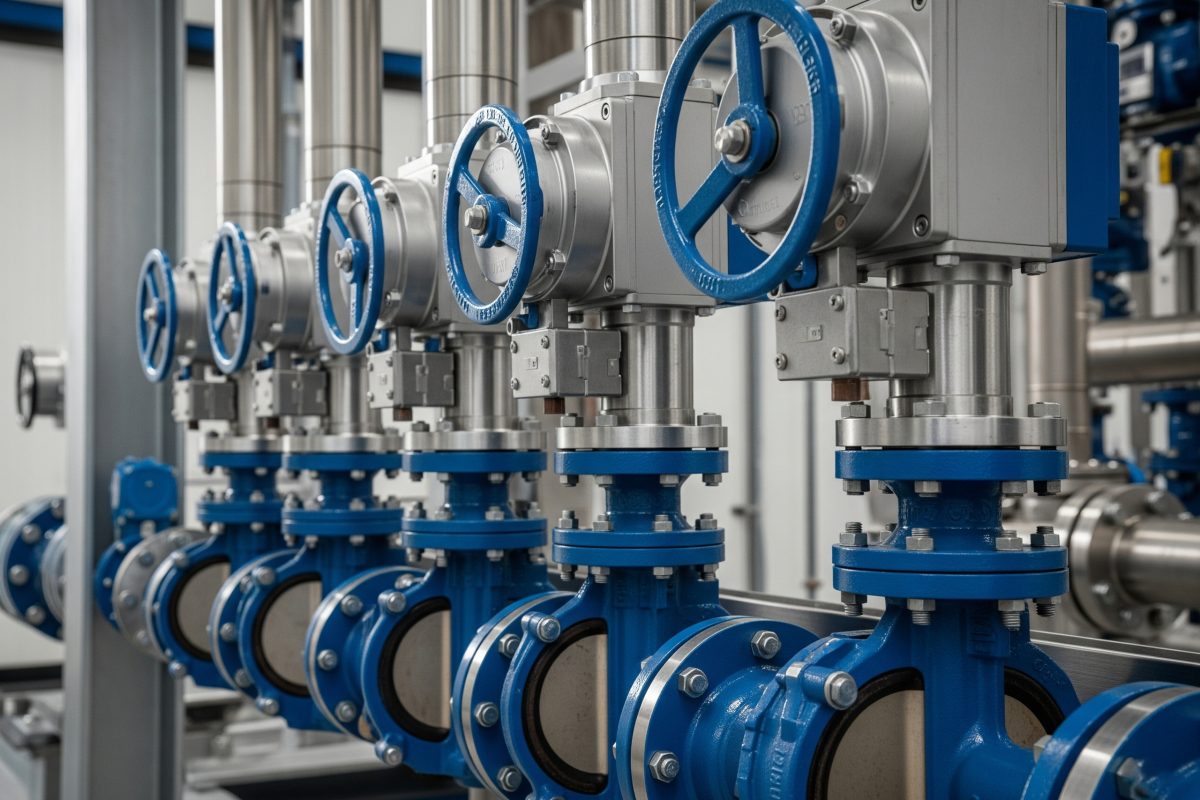

유체 제어 시스템에서 개폐용 볼 밸브, 버터플라이 밸브 및 기타 로터리 밸브를 구동합니다.
자동화된 생산 라인에서 공작물 방향 변경, 정렬 또는 90°/180° 뒤집기를 수행합니다.
소형 로봇이나 매니퓰레이터가 유연한 회전 운동을 할 수 있도록 조인트 액추에이터 역할을 합니다.

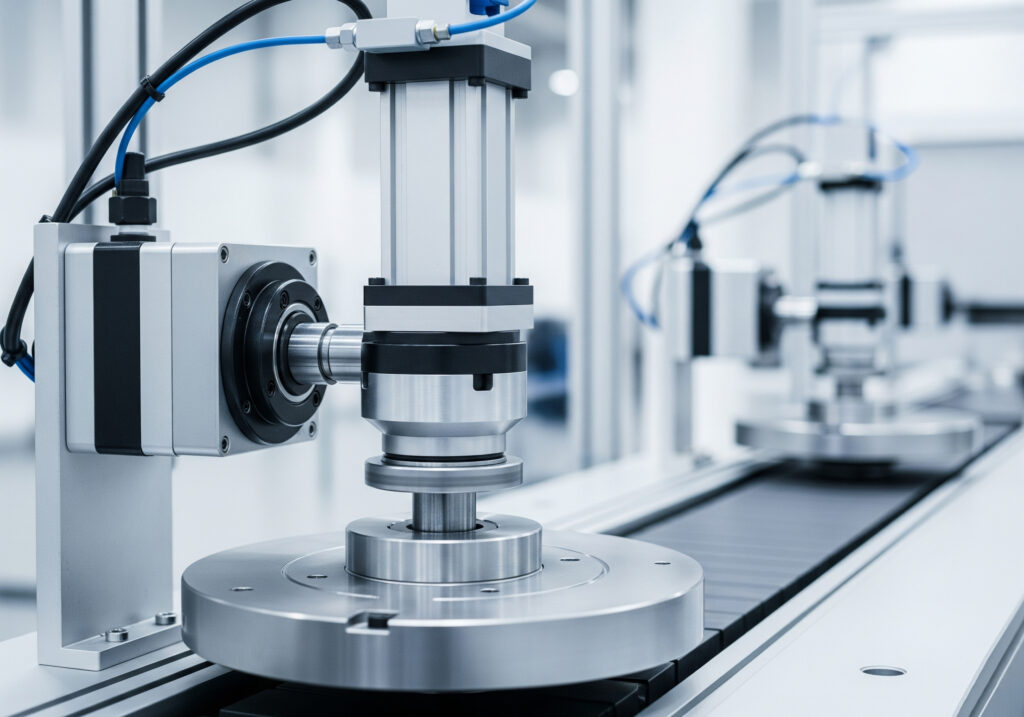

정밀한 각도 인덱싱 및 위치 지정을 위한 구동식 인덱싱 테이블 또는 소형 회전식 작업대.
다양한 플랩, 게이트 및 다이버터 플레이트의 개폐 또는 각도 조절에 사용됩니다.
장력 조절 또는 댄서 암 제어를 위해 필름, 종이 및 케이블 와인딩 장비에 사용됩니다.
로터리 액추에이터의 장기적인 안정적인 작동을 위해서는 적절한 설치와 적절한 유지보수가 중요합니다.
출력 토크는 로터리 액추에이터를 선택할 때 중요한 파라미터입니다. 반드시 필요합니다:
계산이 복잡하거나 확실하지 않은 경우 다음과 같이 문의하세요. 기술 지원팀에 문의 로드 매개변수 및 작동 조건에 대한 지원을 요청하세요.
랙 & 피니언 타입 로터리 액추에이터:
베인형 로터리 액추에이터:
선택은 토크, 각도, 공간, 정밀도, 소음 등에 대한 특정 애플리케이션 요구 사항에 따라 달라집니다.
로터리 액추에이터의 일부 모델(특히 랙 및 피니언 유형)은 다음과 같이 설계되었습니다. 각도 조절 기능.
매우 정밀하거나 가변성이 큰 회전 각도 제어가 필요한 경우 외부 센서 및 제어 시스템(예: 서보 모터 + 기어박스) 또는 전용 프로그래밍 가능 회전 액추에이터가 필요할 수 있습니다. 선택할 때 각도 제어에 필요한 사항을 명시해 주세요.
예, 로터리 액추에이터는 설치 시 특히 출력축과 구동 부품의 축 사이에 높은 동축 요구 사항이 있습니다.
정확한 설치는 로터리 액추에이터의 성능과 수명을 보장하기 위한 중요한 전제 조건입니다.
로터리 액추에이터는 왕복 진동에 사용할 수 있지만 고속 성능은 몇 가지 요인에 의해 제한됩니다:
초고속 왕복 진동 애플리케이션의 경우 부하 특성을 신중하게 평가해야 합니다. 적절한 로터리 액추에이터 모델과 제어 방식을 선택하고 추가적인 완충 및 방열 조치를 고려하세요. 참고 엔지니어에게 문의 를 통해 전문가의 조언을 구하세요.
정밀한 각도 제어, 안정적인 토크 출력, 다양한 구조 옵션을 갖춘 로터리 액추에이터 시리즈는 자동화 장비에 효율적인 회전 동력을 제공합니다. 지금 제품을 살펴보거나 공압 전문가 팀에 문의하여 전문적인 선택 조언과 맞춤형 솔루션을 받아보세요.
