미니 실린더 | 좁은 공간에서 정밀한 모션을 구현하여 소규모 설계를 최적화합니다. 공간이 제한된 애플리케이션을 위해 설계된 미니 실린더 시리즈를 살펴보세요. 가볍고 컴팩트한 구조로 전자제품 조립, 의료 기기, 미세 부품 취급과 같은 고정밀 작업에 이상적인 액추에이터로, 최소한의 설치 공간에서 뛰어난 성능과 안정성을 제공합니다. 지금 애플리케이션에 적합한 크기를 찾아보세요.
프로젝트에 필요한 제품이 필요하신가요?
소싱이 어려울 수 있다는 것을 잘 알고 있습니다.
고유하거나 찾기 어려운 구성 요소도 주저하지 말고 양식을 작성하여 문의 사항을 제출하고 원하는 맞춤형 솔루션을 받아보세요! 일반적인 솔루션은 잊어버리세요. 고객의 정확한 요구 사항을 파악하고 꼭 맞는 결과를 제공하는 데 특화되어 있습니다.
소니의 미니 실린더 시리즈는 좁은 공간과 가벼운 애플리케이션을 위해 전문적으로 설계되었습니다. 작은 크기, 정밀한 제어, 빠른 응답으로 전자, 의료, 소규모 자동화와 같은 산업에 이상적인 선택이며 보다 세밀하고 효율적인 자동화 작업을 실현할 수 있도록 도와줍니다.
보어 크기가 작고 전체적으로 소형화된 디자인으로 설치 공간이 극히 제한된 장비 및 애플리케이션에 적합합니다.
내부 부피가 작기 때문에 공기가 빠르게 채워지고 배출되어 미니 실린더는 뛰어난 동적 응답 특성과 높은 작동 주파수를 제공합니다.
높은 제조 정밀도로 작은 스트로크와 힘도 정확하게 출력할 수 있어 섬세하고 정교한 작업 작업에 적합합니다.
펜 실린더 또는 소형 실린더라고도 불리는 미니 실린더는 일반적으로 보어 크기가 작은 실린더(예: Ø4mm ~ 약 Ø25mm)를 말합니다. 가벼운 부하, 짧은 스트로크 및 고주파 작업에 이상적인 선택입니다.
고정밀 가공 장비와 엄격한 공차 제어를 활용하여 치수 정확도와 일관된 작동을 보장합니다.
피스톤 로드와 씰을 위한 고품질의 내마모성 소재와 최적화된 윤활 솔루션으로 제작되어 서비스 수명을 크게 연장합니다.
가이드, 비회전, 더블로드 버전 등 다양한 파생 모델을 제공하여 보다 복잡한 애플리케이션 요구 사항을 충족합니다.
특수한 스트로크 길이, 장착 치수 또는 재료 요구 사항에 맞는 빠르고 유연한 맞춤형 서비스를 제공합니다.
예: Ø4, Ø6, Ø8, Ø10, Ø12, Ø16, Ø20, Ø25mm.
몇 밀리미터부터 100밀리미터 이상까지 맞춤형으로 설정할 수 있습니다.
일반적으로 0.1~0.7MPa 또는 0.1~1.0MPa입니다.
단동(스프링 리턴/연장), 복동.
일반적으로 양쪽 끝에 탄성 범퍼가 있거나 쿠션이 없습니다.
M3, M5, G1/8과 같은 작은 나사산 크기.
마그네틱 스위치를 사용한 위치 감지를 위한 마그네틱 피스톤 옵션.
표준 제품군, 고온/저온 내성 버전을 사용자 지정할 수 있습니다.
자세한 매개변수는 개별 제품 설명서 또는 기술 전문가와 상담하세요.
칩 픽 앤 플레이스, 소형 부품의 정밀 조립, 테스트 프로브 작동 등이 가능합니다.
시료 처리, 시약 디스펜싱, 밸브 전환, 소형 펌프 작동 등이 가능합니다.
데스크톱 조립 기계, 소형 분류 시스템, 교육용 실험실 장비 등

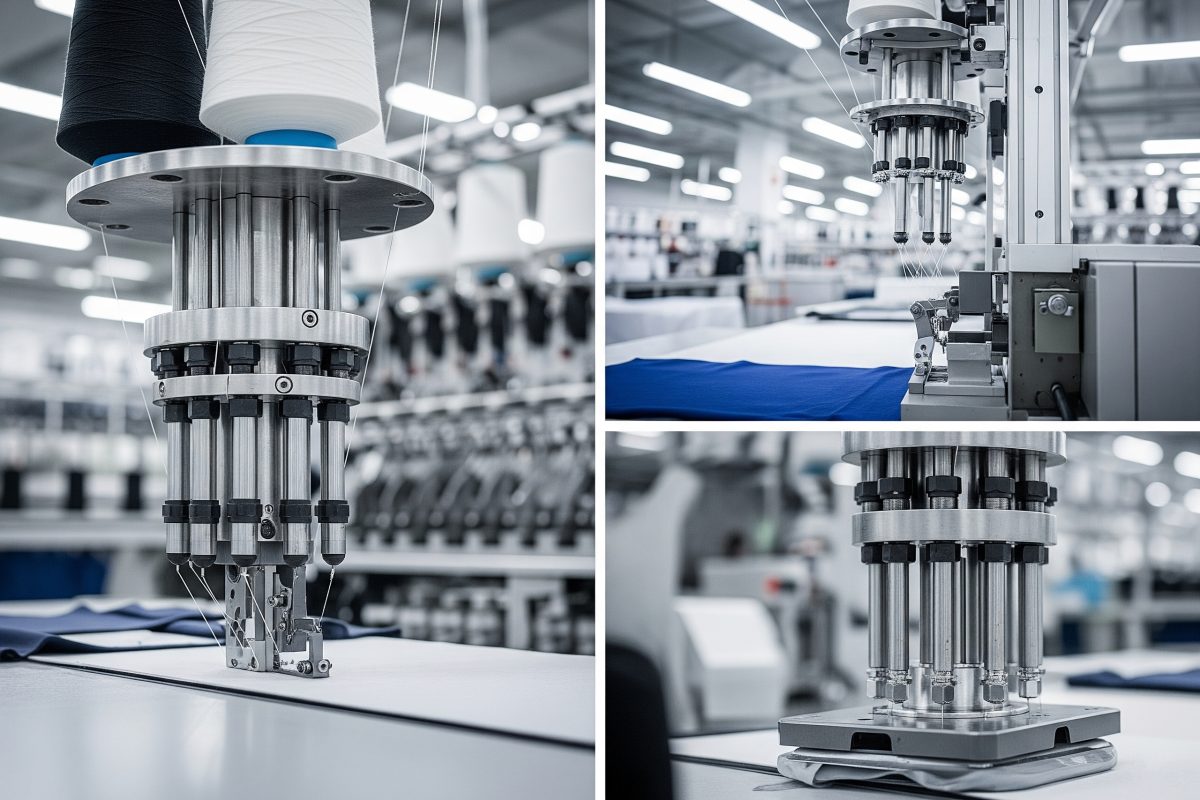

실 전환, 실 자르기, 작은 누르기 동작 및 기타 섬세한 움직임에 적합합니다.
소형 품목 포장, 라벨링, 봉인 등의 보조 작업.
소규모 실험 플랫폼, 로봇 모델, 자동화된 교육 시연 등을 구축합니다.
적절한 설치와 적절한 유지보수를 통해 미니 실린더의 서비스 수명을 크게 연장할 수 있습니다.
미니 실린더는 보어 크기가 작기 때문에 출력력이 상대적으로 작습니다. 예를 들어, 0.5 MPa 작동 압력에서 Ø10mm 미니 실린더의 이론적 출력력(확장)은 약 39N(약 4kgf)입니다.
선택할 때는 실제 하중, 모션 유형(밀기 또는 당기기), 필요한 안전율을 기준으로 계산하세요. 일반적으로 실린더의 이론적 출력력은 실제 부하의 최소 1.5배에서 2배가 되는 것이 좋습니다. 더 큰 하중의 경우 보어가 더 큰 실린더 또는 다른 유형의 액추에이터를 고려하세요.
단동형 미니 실린더: 공기 포트가 하나 있으며, 공기 압력에 의해 피스톤이 한 방향으로 움직이고 스프링 또는 외부 하중에 의해 피스톤이 되돌아오는 방식입니다. 유형에는 스프링 리턴(에어 익스텐드, 스프링 리트랙트)과 스프링 익스텐드(에어 리트랙트, 스프링 익스텐트)가 있습니다.
복동식 미니 실린더: 공기압을 통해 확장 및 축소를 모두 제어하는 두 개의 에어 포트가 있습니다.
예, 미니 실린더는 정밀한 내부 구조와 작은 간격으로 인해 일반적으로 대형 실린더보다 공기 순도 요구 사항이 더 높습니다. 압축 공기의 습기, 오일, 먼지 등의 오염 물질로 인해 밸브 스풀이 달라붙거나 씰이 마모되거나 오작동이 발생할 수 있습니다.
권장 사항:
깨끗한 공기는 미니 실린더의 장기적이고 안정적이며 신뢰할 수 있는 작동을 위한 핵심 요소입니다.
표준 미니 실린더(특히 둥근 몸체가 있는 펜 타입)는 주로 축 방향 하중용으로 설계되었습니다. 얇은 피스톤 로드와 제한된 가이드 길이로 인해 측면 하중이나 모멘트를 견딜 수 있는 능력이 매우 제한적입니다.
상당한 측면 부하 또는 순간이 발생할 수 있습니다:
측면 부하가 있는 애플리케이션의 경우 이렇게 하는 것이 좋습니다:
미니 실린더용 마그네틱 스위치를 선택할 때는 다음 사항을 고려하세요:
크기 제약으로 인해 미니 실린더용 마그네틱 스위치를 선택하고 설치하는 것은 표준 실린더보다 더 중요할 수 있습니다. 액세서리 선택 가이드 또는 기술 지원 상담.
탁월한 소형화, 고정밀, 빠른 응답성을 갖춘 미니 실린더는 장비 소형화 및 성능 향상을 강력하게 지원합니다. 지금 제품 시리즈를 살펴보거나 공압 전문가 팀에 문의하여 전문적인 선택 조언과 맞춤형 솔루션을 받아보세요.
