Detecção de posição em cilindro pneumático é o uso de chaves, sensores de proximidade, transdutores ou encoders para informar ao controlador onde o atuador pneumático está durante o curso. O sensor pode apenas confirmar "avançado" ou "recuado". Também pode informar uma zona, uma posição analógica medida ou um valor digital de posição para controle em malha fechada.
A escolha prática começa pela pergunta de controle. Você precisa de uma confirmação segura de fim de curso, uma janela no meio do curso, posição contínua real ou um sinal de feedback para um eixo servo-pneumático? Essas quatro tarefas usam sensores diferentes, entradas PLC diferentes e testes de comissionamento diferentes. Um reed switch de baixo custo pode ser perfeito para uma garra de fixação. Ele é a resposta errada para um cabeçote de corte que precisa parar em várias posições de receita.
Principais pontos
- Use reed switches ou sensores de cilindro de estado sólido quando o PLC só precisa de confirmação de fim de curso ou de uma zona simples.
- Use LVDTs, sensores magnetostritivos, potenciômetros ou encoders lineares quando o controlador precisa de posição medida ao longo do curso.
- A TE Connectivity descreve LVDTs capazes de medir movimentos muito pequenos e posições até +/-30 inches, mas a precisão da máquina ainda depende de montagem, carga, comportamento do ar e método de teste.
- Trate o feedback de posição como parte de um sistema: atuador, guia, válvula, sensor, cabo, entrada PLC e teste de aceitação.
Use uma árvore de decisão clara e regras de seleção apoiadas por fontes para escolher sensores. Um gráfico com eixos duplicados, rótulos incorretos ou legenda pouco clara não deve orientar uma decisão técnica.
O que a detecção de posição em cilindro pneumático precisa provar?
A detecção de posição em cilindro pneumático precisa provar uma de quatro coisas: que o atuador chegou a um fim de curso, entrou em uma zona definida, está com o elemento móvel em uma posição medida ou seguiu um perfil de movimento controlado. As duas primeiras são tarefas discretas de sensoriamento. As duas últimas precisam de feedback contínuo ou de um dispositivo de posição com maior resolução. Essa distinção evita a maioria das compras erradas, porque uma chave não vira encoder depois que a máquina já foi construída.
Se o cilindro se move apenas entre dois batentes mecânicos, um par de sensores de cilindro costuma bastar. O PLC pergunta: "O cilindro chegou ao sensor de avanço antes do tempo limite?" Se o processo precisa de um ponto de parada selecionado, a pergunta muda. Agora o controlador pergunta: "Onde está o carro neste momento?" Para revisar o ciclo básico, veja o guia sobre como um cilindro pneumático funciona na automação.
Sensoriamento de fim de curso significa um sinal discreto que confirma uma posição final ou quase final. Normalmente ele alimenta uma entrada digital padrão do PLC.
Feedback contínuo de posição é um sinal medido ao longo de um curso. Pode ser analógico, incremental, absoluto ou em rede, dependendo do dispositivo e do controlador.
Na nossa experiência, o erro caro é comprar "um sensor mais preciso" antes de definir o que precisão significa. Um sensor pode resolver um movimento pequeno, mas a máquina ainda pode errar a peça porque a guia flexiona, as vedações do cilindro grudam ou a carga se desloca. Defina primeiro o resultado do processo. Depois escolha o sensor.

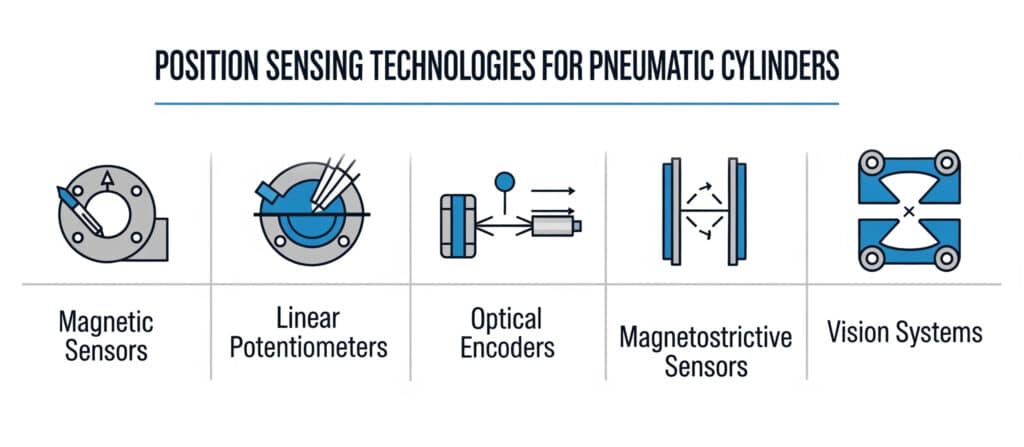

Visão rápida: escolhas de sensores
A tabela abaixo é um ponto de partida, não substitui um catálogo. Ela separa a tarefa do sensor do sinal de saída. Use-a antes de pedir números de peça.
| Necessidade de controle | Escolha típica de sensor | Entrada do PLC ou controlador | Melhor aplicação | Ponto de atenção |
|---|---|---|---|---|
| Confirmação de avanço/recuo | Reed switch ou sensor de cilindro de estado sólido | PNP/NPN discreto | Cilindros de duas posições e grampos | Força do ímã, encaixe na ranhura, roteamento do cabo |
| Detecção de zona | Múltiplos sensores de cilindro ou sensores externos de proximidade | Várias entradas discretas | Janelas de coleta, confirmação de transferência, indexação | Espaçamento dos sensores e lógica do PLC |
| Posição medida em curso curto | LVDT ou potenciômetro | Tensão/corrente analógica | Prensa, grampo, medidor ou fixture de teste | Ligação mecânica e condicionamento de sinal |
| Posição medida em curso longo | Sensor magnetostritivo ou encoder linear | Analógica, SSI, IO ou entrada de encoder | Slides guiados, eixos sem haste, batentes ajustáveis | Retidão de montagem e proteção ambiental |
| Controle de perfil de movimento | Sensor de feedback mais válvula proporcional e controlador | Interface de movimento, analógica ou de alta velocidade | Posicionamento servo-pneumático | Ajuste, suprimento de ar, carga e teste de aceitação |
Quais tipos de sensor servem para fim de curso e detecção de zona?

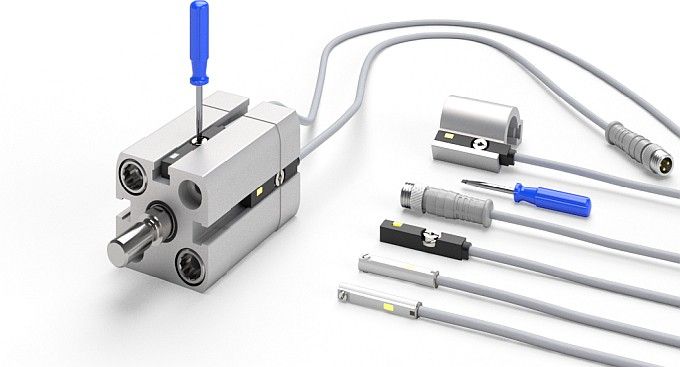

Sensores magnéticos de cilindro atendem muitas tarefas de fim de curso e detecção de zona porque o ímã do pistão se move com o cilindro e aciona um sensor montado na ranhura do corpo ou ao longo do barril. A SICK agrupa sensores magnéticos de cilindro dentro de sensores de posição para detecção em cilindros pneumáticos (SICK Magnetic Cylinder Sensors, 2026). Essa categoria cobre a necessidade comum da automação: um sensor compacto que informa ao PLC que o pistão passou por um local conhecido.
Reed switches
Reed switches são chaves magnéticas simples. O ímã do pistão fecha o contato reed quando entra na faixa de atuação. São baratos, fáceis de entender e úteis para feedback básico de avanço/recuo. Também têm limites. Os contatos podem vibrar. A resposta pode variar com a força do ímã e a posição de montagem. Não são uma boa forma de medir movimento contínuo.
Use reed switches quando a máquina tem duas posições finais estáveis, velocidade de ciclo moderada e entradas digitais padrão no PLC. Por exemplo, uma comporta de parada em embalagem pode precisar apenas da confirmação "comporta alta" e "comporta baixa" antes de a esteira reiniciar.
Sensores de cilindro de estado sólido
Sensores de estado sólido usam sensoriamento eletrônico em vez de um contato reed mecânico. Eles costumam se ajustar melhor a ciclos altos, comutação mais limpa e ranhuras compactas. Alguns modelos incluem LED de indicação ou proteção contra curto-circuito. Porém, o tipo de saída precisa combinar com a entrada do PLC. Um sensor PNP ligado a uma entrada NPN não fica confiável só porque a montagem mecânica está correta.
Na nossa experiência, muitas chamadas de "sensor ruim" são chamadas de fiação. Confirme tensão, PNP ou NPN, normalmente aberto ou normalmente fechado, pinagem do conector e comum da entrada antes de mover a chave.
Sensores externos de proximidade
Sensores externos de proximidade detectam uma bandeira, suporte, carro ou alvo, e não o ímã do pistão. Eles são úteis quando o corpo do cilindro não tem ranhura para sensor, o ímã do pistão é fraco ou o datum real do processo não é o pistão. Esse último ponto importa. Às vezes o PLC deve confirmar o slide guiado ou a mandíbula da garra, não o pistão interno.
Sensores externos adicionam suportes e trabalho de alinhamento. O benefício é controlar o alvo. Se a posição do fixture importa mais do que a posição do pistão, detecte o fixture.
Quando você precisa de feedback contínuo de posição?
Você precisa de feedback contínuo de posição quando as chaves de fim de curso não respondem à pergunta do processo. Se o cilindro precisa parar em posições de receita, registrar um deslocamento medido, seguir um perfil de velocidade ou provar uma posição final que não é um batente rígido, use um transdutor de posição ou encoder. A TE Connectivity explica que um LVDT converte movimento retilíneo em sinal elétrico e pode medir deslocamentos muito pequenos, além de posições até +/-30 inches em algumas configurações (TE Connectivity LVDT Tutorial, 2026).
O ponto principal é separar capacidade do sensor e resultado da máquina. Um sensor de alta resolução pode reportar um movimento que o sistema pneumático não consegue repetir sob carga. O ar comprime, as vedações geram atrito e o carro pode defletir. Portanto, a RFQ deve declarar o sinal do sensor e o teste de aceitação. "Posição analógica em curso de 500 mm" é incompleto. "Manter o carro carregado dentro de +/-0.5 mm por 2 segundos com suprimento de 6 bar" é testável.
Potenciômetros
Potenciômetros lineares produzem uma tensão relacionada à posição. São fáceis de integrar a muitas entradas analógicas e podem ser econômicos para cursos curtos a moderados. A troca é desgaste mecânico e qualidade da ligação. Se vibração, poeira, lavagem ou vida longa forem prioridade, verifique cuidadosamente a construção mecânica.
LVDTs
LVDTs são sensores indutivos de deslocamento sem contato, com núcleo móvel. São comuns em medição, teste, prensa, grampo e feedback de curso curto. A TE observa que LVDTs AC precisam de condicionamento externo de sinal, enquanto LVDTs DC incluem eletrônica. Essa escolha afeta fiação do painel, comportamento de ruído e planejamento de peças de reposição.
Sensores magnetostritivos
Sensores magnetostritivos podem fornecer posição absoluta sem contato elétrico deslizante. Normalmente são considerados quando o curso é mais longo, o ambiente é industrial e o controlador precisa de um valor repetível depois de religar. Combine curso ativo, método de montagem, tipo de saída e comportamento de atualização antes da cotação.
Encoders lineares
Encoders lineares servem a eixos guiados que precisam medir a posição do carro, e não apenas a posição do pistão. A HEIDENHAIN separa encoders lineares em tipos selados e expostos, uma distinção útil porque contaminação, fluido refrigerante, poeira e tolerância de alinhamento afetam a escolha (HEIDENHAIN Linear Encoders, 2026). Um eixo de laboratório limpo e uma linha de transferência com serragem não devem usar o mesmo plano de feedback.
Como a interface do PLC deve moldar a escolha do sensor?
A interface do PLC deve moldar a escolha do sensor antes do pedido de compra. Um sensor que serve no cilindro, mas não no controlador, cria refiação em campo, caixas conversoras ou falhas de temporização escondidas. Verifique tensão, tipo de saída, cartão de entrada, tempo de varredura, resolução analógica, blindagem, comprimento de cabo e necessidades de diagnóstico. Para um cilindro básico de duas posições, uma entrada digital basta. Para posição medida, o controlador precisa de dados analógicos, de encoder, seriais ou em rede que o programa consiga escalar e validar.
Sensores discretos normalmente levantam quatro perguntas. A saída é PNP ou NPN? É normalmente aberta ou normalmente fechada? Funciona com o suprimento 24 VDC disponível? O cartão de entrada usa o mesmo comum? Esses detalhes parecem pequenos até a máquina chegar a uma planta que usa a convenção oposta.
Feedback analógico levanta outras perguntas. O sinal é 0-10 V, 4-20 mA ou outra faixa? O que acontece com cabo rompido? A entrada tem resolução suficiente para a tolerância alvo? A blindagem do cabo está aterrada corretamente? Um sinal analógico ruidoso pode parecer deriva do cilindro quando a falha real é ruído elétrico.
Feedback por encoder acrescenta perguntas de temporização. O controlador aceita pulsos incrementais, dados absolutos ou objeto fieldbus? A tarefa de varredura ou movimento lê a posição rápido o suficiente? A máquina precisa de posição após religar sem homing? Essas perguntas pertencem à revisão de controle, não ao fim do comissionamento.
Para posicionamento proporcional ou servo-pneumático, leia este guia junto com o artigo sobre sistemas pneumáticos com servo controle e precisão de posicionamento. Um sensor sozinho não fecha a malha. Válvula, controlador, ajuste, suprimento de ar e mecânica decidem se o feedback vira movimento utilizável.

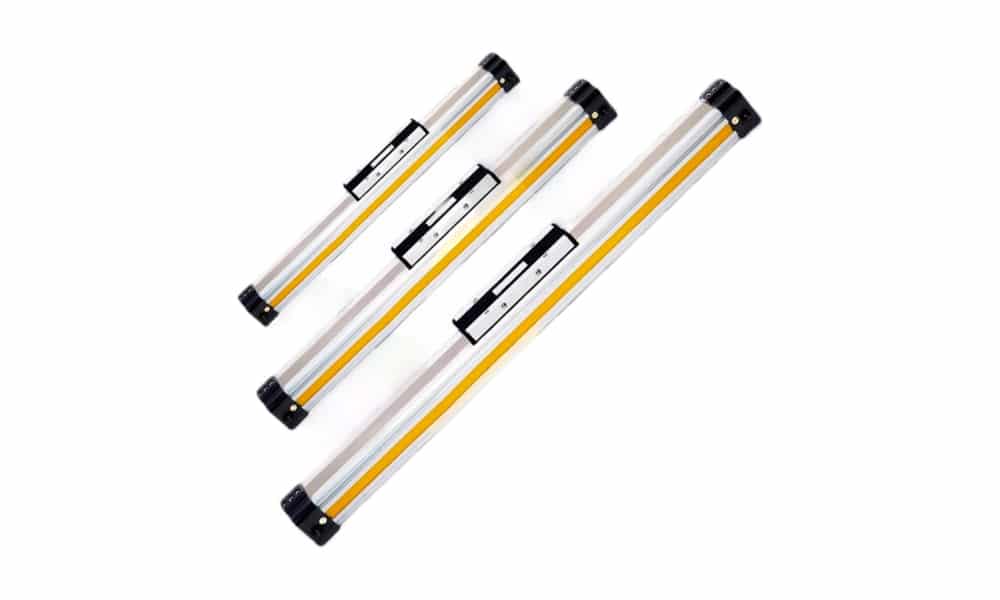

Quais sensores de posição funcionam melhor com cilindros sem haste?
Cilindros sem haste precisam da mesma decisão de sensoriamento, mas o elemento móvel normalmente é um carro, não a ponta da haste. Para confirmação simples de fim de curso, sensores magnéticos montados ao longo do corpo podem bastar se o projeto do cilindro permitir. Para posicionamento em cursos longos, o ponto de feedback mais útil costuma ser o carro, a guia ou a placa de ferramenta. Por isso eixos sem haste frequentemente usam encoders lineares externos, sensores magnetostritivos ou vários sensores de zona na estrutura da máquina.
Um cilindro sem haste também torna a montagem do sensor mais visível. Cursos longos ampliam problemas de gerenciamento de cabo. O movimento do carro pode cruzar jatos de lavagem, poeira, proteções ou áreas de acesso do operador. Se o cabo do sensor flexiona a cada ciclo, planeje esteira porta-cabos, conector e alívio de tração ao mesmo tempo que o cilindro.
Na nossa experiência, o melhor plano de sensoriamento para cilindro sem haste começa pela carga útil. Se o datum do processo é a placa de ferramenta, detecte a placa ou o carro guiado. Se o processo só precisa confirmar fim de curso, não adicione um encoder linear para parecer mais técnico. O sensor correto é o dispositivo de menor complexidade que prova o estado exigido sob carga.
Para os tradeoffs mecânicos mais amplos, o guia de vantagens dos cilindros sem haste explica por que curso longo, footprint compacto e carga no carro mudam o plano do sensor.
Como ambiente, EMI e montagem mudam a resposta?
O ambiente muda a resposta porque sensores falham de formas diferentes. Sensores magnéticos podem sofrer por acionamento fraco ou influência magnética externa. Feedback analógico pode captar ruído elétrico. Sistemas ópticos ou encoders expostos podem sofrer com sujeira, névoa de óleo, fluido refrigerante ou cavacos. Potenciômetros desgastam. Capas de cabo podem trincar sob produtos químicos de lavagem ou flexão repetida. A folha de dados do sensor importa, mas a instalação em volta dele importa na mesma medida.
Use esta lista de ambiente na revisão de projeto:
- Temperatura: verifique classe do sensor, capa do cabo, conector e eletrônica de amplificação.
- Umidade e lavagem: verifique grau IP, vedação do conector, direção de entrada do cabo e pontos de acúmulo de água.
- Poeira e cavacos: evite caminhos ópticos expostos sem proteção e limpeza planejadas.
- Campos magnéticos: mantenha sensores magnéticos de cilindro longe de campos externos fortes quando possível.
- Vibração: trave suportes de sensor e proteja conectores contra movimento cíclico.
- EMI: separe cabos analógicos e de encoder de bobinas solenoides, inversores, soldadores e cabos de potência.
- Datum mecânico: detecte a parte da máquina que realmente define a posição do processo.
Esse último item é frequentemente esquecido. Posição do pistão nem sempre é posição da ferramenta. Um acoplamento solto, guia gasta, suporte flexível ou carga longa em balanço pode fazer o sinal do pistão parecer perfeito enquanto a peça está errada.
Pressão e vazão também afetam o que o sensor parece reportar. Se o cilindro desacelera ou rebate, o sensor pode levar a culpa quando a falha real é queda de pressão, restrição de escape ou ajuste de amortecimento. Comece pelo guia de solução de problemas sobre queda de pressão em sistemas pneumáticos quando o tempo muda ao longo do turno.
O que engenheiros devem testar no comissionamento?
O comissionamento deve provar o sinal do sensor no controlador sob movimento real, não apenas na bancada. Observe o status da entrada, o valor analógico ou a contagem do encoder enquanto o cilindro se move em velocidade e carga de produção. Depois compare o valor do controlador com o resultado mecânico. O trabalho do NIST sobre avaliação de sistemas de posicionamento de eixo único é um lembrete útil de que alegações de posição precisam de método de medição, não apenas de número alvo (NIST Single-Axis Positioning Systems, 2020).
Use esta lista de comissionamento:
- Confirme número de peça do sensor, tipo de saída, pinagem do cabo e tensão de alimentação.
- Mova o sensor lentamente por sua faixa de comutação ou medição.
- Verifique o sinal na entrada do PLC, não apenas no LED do sensor.
- Rode o cilindro em velocidade e carga de produção.
- Registre tempo de avanço, tempo de retorno, atraso em posição e falhas de sinal perdido.
- Confira se valores analógicos ou de encoder escalam corretamente nas duas extremidades do curso.
- Teste a máquina depois de religar energia, descarregar ar, acionar E-stop e recuperar.
- Puxe levemente cabo e conector enquanto observa perda de sinal.
- Confirme a lógica de falha para estados impossíveis, como dois sensores de fim ativos ao mesmo tempo.
- Documente a posição final do sensor antes de a máquina sair da oficina.
Se tempo de resposta importa, use o artigo sobre medição do tempo de resposta de válvulas solenoides pneumáticas junto com o teste do sensor. Uma válvula lenta, escape subdimensionado ou vedação grudando pode criar sinal atrasado mesmo com o sensor saudável.
Checklist de RFQ para sensor de posição de cilindro pneumático
Envie os dados abaixo antes de pedir cotação de sensor. Isso economiza uma rodada de e-mails e reduz a chance de a peça servir no cilindro, mas não na máquina.
| Item da RFQ | O que enviar | Por que importa |
|---|---|---|
| Tipo de cilindro | Tirantado, corpo redondo, compacto, guiado ou sem haste | Define opções de montagem do sensor |
| Diâmetro e curso | Exemplo: diâmetro 50 mm, curso 600 mm | Define distância do ímã e faixa de feedback |
| Sinal requerido | Fim, zona, posição analógica, encoder ou feedback servo | Escolhe a classe do sensor |
| Entrada do controlador | PNP, NPN, 0-10 V, 4-20 mA, encoder ou rede | Evita incompatibilidade de interface |
| Tolerância do processo | Exemplo: confirmar zona dentro de 5 mm ou manter posição dentro de 0.5 mm | Define aceitação, não apenas resolução |
| Velocidade e taxa de ciclo | Tempo de curso e ciclos por minuto | Afeta resposta e duty do cabo |
| Carga e guia | Massa móvel, carga lateral, orientação, guia externa | Separa posição do pistão e posição da ferramenta |
| Ambiente | Temperatura, lavagem, poeira, óleo, área de solda, sala limpa | Define carcaça, cabo e proteção |
| Rota do cabo | Fixo, flexionando, esteira porta-cabos, tipo de conector | Previne falhas intermitentes |
| Comportamento de falha | Estado seguro com cabo rompido ou sinal perdido | Molda normalmente aberto/fechado e diagnóstico |
Para revisão de projeto, envie esses detalhes com fotos ou desenhos pela página de contato. O contexto de engenharia em sobre nós explica como a Bepto Pneumática revisa atuador, válvula, sensor e sistema de ar como um pacote.
Erros comuns de seleção
O primeiro erro é comprar feedback contínuo demais para uma tarefa de duas posições. Se um batente rígido define o processo e o PLC só precisa de prova de chegada, um par de sensores bem montados pode ser mais confiável do que um sensor analógico que ninguém escala ou monitora corretamente.
O segundo erro é comprar pouco para controle de meio de curso. Dois sensores finais não verificam uma parada de receita no meio do curso. Múltiplos sensores de zona podem confirmar janelas, mas ainda não fornecem um valor contínuo de posição.
O terceiro erro é tratar resolução do sensor como precisão da máquina. Um sensor pode reportar movimento pequeno enquanto cilindro, guia, carga, válvula e suprimento de ar criam um erro de processo maior. Portanto, especifique o teste de aceitação carregado antes de selecionar feedback.
O quarto erro é detectar a peça errada. Se a placa de ferramenta define o processo, detectar o ímã do pistão pode apenas confirmar que o pistão se moveu. Pode não confirmar que a ferramenta chegou ao datum.
O quinto erro é ignorar fiação até a partida. Tipo de saída do sensor, aterramento da blindagem, pinagem do conector, comum da entrada e classe de flexão do cabo devem ser revisados junto com o projeto mecânico. Caso contrário, o comissionamento vira uma investigação de fiação.
Conclusão
Detecção de posição em cilindro pneumático não é uma tecnologia única. É uma decisão sobre o que o controlador precisa saber e quanta evidência o processo exige. Use sensores magnéticos ou de estado sólido para confirmação de fim de curso e zona. Use LVDTs, sensores magnetostritivos, potenciômetros ou encoders lineares quando o controlador precisa de posição medida. Use feedback junto com válvula e controlador quando o eixo precisa seguir um perfil de movimento.
O melhor sensor é aquele que prova o estado requerido da máquina sob carga real. Defina sinal, datum, interface, ambiente e método de teste primeiro. Depois escolha o sensor.
Perguntas frequentes sobre tecnologias de detecção de posição em cilindros pneumáticos
Estas respostas mantêm clara a fronteira de seleção: uma chave confirma estado, um transdutor mede posição e um sistema servo-pneumático usa feedback para controle.
Qual é o melhor sensor de posição para um cilindro pneumático?
O melhor sensor de posição depende da tarefa de controle. Use reed switches ou sensores de estado sólido para confirmação simples de avanço e retorno. Use LVDT, sensor magnetostritivo, potenciômetro ou encoder linear quando o controlador precisa de posição medida ao longo do curso. Para posicionamento servo-pneumático, o sensor precisa trabalhar com válvula, controlador, método de ajuste e teste de aceitação adequados.
Reed switches bastam para posicionamento no meio do curso?
Reed switches podem confirmar uma zona fixa no meio do curso se a tolerância for ampla e a chave puder ser montada nesse local. Não bastam para posicionamento contínuo no meio do curso nem para paradas baseadas em receita. Se o cilindro precisa parar em muitas posições, use feedback contínuo e uma estratégia de controle projetada para posicionamento.
Qual é a diferença entre um sensor de cilindro e um encoder linear?
Um sensor de cilindro fornece sinal discreto liga/desliga quando o ímã do pistão ou o alvo chega à zona de detecção. Um encoder linear informa a posição medida ao longo de um eixo. A chave responde "chegou?" O encoder responde "onde está agora?"
Sensores de posição podem ser adaptados em cilindros pneumáticos existentes?
Sim, muitos podem ser adaptados, mas o método depende do corpo do cilindro, ímã do pistão, curso, espaço de montagem e entrada do controlador. Cilindros ranhurados podem aceitar sensores magnéticos. Cilindros antigos podem precisar de sensores externos de proximidade ou de um dispositivo de feedback montado no mecanismo guiado.
Como evitar sinais falsos de sensor de cilindro?
Evite sinais falsos combinando o tipo de saída com a entrada do PLC, travando o suporte, protegendo o cabo, separando a fiação do sensor de cabos de potência ruidosos e testando o sinal durante movimento real. Verifique também o datum mecânico. Um sinal perfeito do pistão ainda pode estar errado se a ferramenta estiver solta.
O que enviar para uma RFQ de sensor de cilindro pneumático?
Envie tipo de cilindro, diâmetro, curso, sinal requerido, entrada do controlador, tolerância, velocidade, carga, ambiente, rota do cabo e requisitos de estado de falha. Fotos ou desenhos ajudam. O fornecedor precisa saber se você precisa de prova de fim de curso, confirmação de zona, posição medida ou feedback em malha fechada.
