A força teórica de um cilindro pneumático é a pressão multiplicada pela área exposta a essa pressão. Em um cálculo simples de extensão, um diâmetro de 2 polegadas a 80 psi produz cerca de 251 lbf porque a área do pistão é 3,14 in². Esse resultado só é correto quando 80 psi chega ao lado da tampa e a pressão oposta é desprezível.
A verificação completa de engenharia deve identificar a geometria do cilindro, a direção do movimento, a pressão nas duas portas e o significado da classificação do catálogo. Um cilindro de haste simples tem áreas diferentes na extensão e na retração. Um cilindro de haste dupla pode ter áreas anulares iguais. Projetos sem haste e tandem têm seus próprios limites de produto.
Este artigo se concentra na verificação da força teórica. Para seleção por razão de carga e margens de força utilizável, use o guia separado sobre fatores de força no dimensionamento de cilindros pneumáticos. Para um fluxo de dimensionamento mais amplo por pressão e área, consulte como calcular a força a partir de pressão e área.
Principais pontos
- Um diâmetro de 2 polegadas a 80 psi produz 251 lbf de força ideal de extensão.
- A retração de um cilindro de haste simples usa a área do pistão menos a área da haste.
- A contrapressão deve atuar sobre a área efetiva oposta, e não ficar escondida em um fator fixo de eficiência.
- A verificação do catálogo começa recuperando a área a partir da força e da pressão listadas.
O que significa força teórica de um cilindro pneumático?
Força teórica do cilindro é a força produzida pela pressão antes de descontar atrito das vedações, arrasto das guias, aceleração e cargas externas. A Parker lista uma área de pistão de 3,14 in² para um diâmetro de 2 polegadas e força de empurrar de 251 lbf a 80 psi, resultado direto da pressão multiplicada pela área (Parker, recuperado em 2026).
A relação conhecida é:
Aqui, F é a força teórica, P é a pressão que atua sobre a superfície relevante e A é a área efetiva. Quando a pressão está em psi e a área em polegadas quadradas, a força está em lbf. Quando a pressão está em MPa e a área em mm², a força está em newtons.
Essa equação curta precisa de uma qualificação importante. Normalmente há pressão dos dois lados do pistão. Portanto, a força de extensão somente por pressão de um cilindro de haste simples, dupla ação, é:
Pc é a pressão do lado da tampa, Pr é a pressão do lado da haste, Ap é a área total do pistão e Aa é a área anular do lado da haste. Todos os valores de pressão devem usar a mesma referência, normalmente pressão manométrica medida nas portas. O atrito continua excluído.
Para retração, escreva o módulo da força na direção de retração como:
Se a câmara oposta exaurir livremente, sua pressão manométrica se aproxima de zero e o cálculo básico F = P · A é recuperado. Durante um curso rápido ou com exaustão restrita, essa hipótese pode não ser válida. O guia sobre contrapressão em sistemas pneumáticos explica como a pressão se desenvolve no lado da exaustão.
A palavra “teórica” deve identificar o que foi omitido, e não apenas sinalizar que o número é otimista. Registre as duas pressões de porta, as duas áreas efetivas e a direção do movimento ao lado de cada valor de força. Essa notação torna diretamente comparáveis um número de catálogo, uma planilha de cálculo e um ensaio de máquina.
Como calcular a força para cada geometria de cilindro?
A geometria do cilindro determina a área efetiva antes que qualquer margem de segurança seja considerada. A ISO 15552 abrange cilindros pneumáticos intercambiáveis de haste simples e haste dupla, com diâmetros de 32 a 320 mm e pressão máxima nominal de 1.000 kPa, ou 10 bar (ISO 15552:2018, confirmada em 2025).
Comece pelas áreas do pistão, da haste e anular:
Área efetiva é a superfície que contribui para a força de pressão na direção selecionada. Aqui, D é o diâmetro do cilindro, d é o diâmetro da haste, Ap é a área total do pistão e Aa é a área anular restante. Use as dimensões de diâmetro e haste do catálogo, não o diâmetro externo do tubo.
| Geometria do cilindro | Força ideal de extensão | Força ideal de retração | Nota de verificação |
|---|---|---|---|
| Haste simples, dupla ação | Fext = PAp | Fret = PAa | A retração é menor porque a haste remove área. |
| Haste dupla, hastes iguais | Fext = PAa | Fret = PAa | Diâmetros iguais de haste produzem áreas anulares iguais. |
| Sem haste, acoplamento mecânico | Fext = PAp | Fret = PAp | Verifique atrito das vedações, limites da guia e empuxo de catálogo. |
| Sem haste, acoplamento magnético | Fext = PAp | Fret = PAp | A força do acoplamento magnético pode ser menor que a força de pressão. |
| Tandem com estágios ativos | Fext = PΣAp,i | Fret = PΣAa,i | Confirme quais câmaras estão pressurizadas e some suas áreas efetivas. |
| Ação simples com mola | Fsaída = PA − Fs | Específico do produto | Inclua a força da mola Fs na posição real do curso. |
Estas são equações ideais com uma pressão e a câmara oposta tratada como ventilada. Use as equações com duas pressões da seção anterior quando a contrapressão puder ser medida.
A SMC afirma que a saída teórica de seu cilindro sem haste de articulação mecânica MY3 é igual à pressão em MPa multiplicada pela área do pistão em mm² (catálogo SMC MY3, recuperado em 2026). Isso confirma o cálculo pressão-área, mas o mesmo catálogo ainda precisa ser verificado quanto a massa da carga, momentos, velocidade e amortecimento.
Para cilindros tandem, a soma é física, não promocional. A SMC descreve seu XC12 como dois cilindros de ar em linha e afirma que alimentar as duas câmaras correspondentes dobra a força de saída (SMC, recuperado em 2026). A Parker descreve de modo semelhante dois cilindros conectados em série como capazes de fornecer quase o dobro da força (Parker, recuperado em 2026). Para as implicações completas de seleção, consulte o guia sobre multiplicação de força em cilindros tandem.
Como calcular a força sem errar as unidades?
A consistência de unidades transforma a mesma relação física em uma resposta confiável entre catálogos de fornecedores. O NIST lista 1 psi como 6.894,757 Pa, enquanto seu guia do SI define 1 bar como 100 kPa (conversões de pressão do NIST, recuperado em 2026; Guia do SI do NIST, recuperado em 2026).
Use um destes sistemas de unidades combinados:
| Pressão | Área | Resultado da força |
|---|---|---|
| psi | in² | lbf |
| MPa | mm² | N |
| bar | mm² | N depois de multiplicar por 0,1 |
As simplificações métricas vêm de relações exatas entre unidades:
Como 1 MPa equivale a 1 N/mm², a multiplicação numérica não precisa de fator de conversão adicional.
Quando a pressão é dada em bar:
O fator inicial agrupado faz parte da fórmula: 1 bar equivale a 0,1 N/mm². Um erro de 10 vezes aparece quando bar é tratado como se fosse MPa.
Para documentação de fornecedores com unidades misturadas, converta toda pressão para uma unidade antes de comparar forças. O Conversor de pressão trata bar, psi, MPa e kPa, mas mantenha a pressão sem arredondamento na planilha até o resultado final.
Cálculos exemplificados para três verificações comuns
Os exemplos calculados devem reproduzir um resultado de catálogo antes de serem usados para contestá-lo. A tabela de força teórica da Parker reporta 251 lbf para diâmetro de 2 polegadas a 80 psi e lista valores separados de empurrar e puxar por área efetiva (Parker, recuperado em 2026).
Exemplo 1: diâmetro de 2 polegadas a 80 psi
Para um diâmetro de 2 polegadas, a área do pistão é:
A força ideal de extensão é:
O resultado coincide com o valor arredondado de 251 lbf da tabela da Parker. Ele supõe pressão de 80 psig no lado da tampa do cilindro, contrapressão desprezível no lado da haste e atrito excluído.
Exemplo 2: diâmetro de 63 mm, haste de 20 mm a 0,6 MPa
As áreas completas do pistão e da haste são:
A área anular é 2.803,0 mm². A 0,6 MPa, as forças teóricas são:
A retração é cerca de 188,5 N menor porque a haste de 20 mm remove 314,2 mm² da superfície que recebe a pressão. O guia relacionado sobre área efetiva do pistão desenvolve essa geometria com mais detalhes.
Exemplo 3: incluindo a contrapressão no lado da haste
Suponha que o cilindro de 2 polegadas tenha uma haste de 0,625 polegada, 80 psig no lado da tampa e 8 psig no lado da haste durante a extensão. A área anular é 2,8348 in². A força de extensão somente por pressão torna-se:
Ignorar a contrapressão de 8 psi superestimaria a força em 22,7 lbf, ou cerca de 9,9% em relação ao resultado corrigido. Esse percentual pertence a essa condição medida. Não é um fator universal de eficiência do cilindro.
Um exemplo calculado defensável leva suas hipóteses até a resposta. “Força teórica de extensão de 251 lbf a 80 psig, com pressão desprezível no lado da haste” é útil. “Este cilindro produz 251 lbf” é incompleto porque esconde a posição da pressão, a direção e o limite das perdas.
Como auditar a tabela de força de um fabricante?
Uma tabela de força pode ser conferida invertendo seus próprios números. A entrada da Parker para 2 polegadas e 80 psi fornece 251 lbf; dividir a força pela pressão recupera 3,1375 in² e converter essa área de volta em diâmetro dá aproximadamente 2,00 polegadas (Parker, recuperado em 2026).
Em nossas revisões de aplicação, descobrimos que escrever a área implícita ao lado de cada valor de força do fornecedor expõe rapidamente direções e unidades incompatíveis. A verificação leva menos tempo do que discutir um número arredondado e fornece às equipes de engenharia e compras um valor comum para comparar antes de revisar dimensões ou preços.
Use esta verificação inversa:
Flistada é a força do catálogo, Plistada é a pressão declarada, Alistada é a área efetiva implícita e Dequiv é o diâmetro equivalente do diâmetro total. Para entradas de força de tração, compare a área recuperada com a área anular, e não com a área total do pistão.
Verifique estes seis itens antes de aceitar a tabela:
- Tipo de força: É força teórica, carga permissível, força de estol, força de descolamento ou mínimo ensaiado?
- Direção: A entrada se aplica à extensão, à retração ou às duas?
- Referência de pressão: A pressão é medida na porta do cilindro, na saída do regulador ou é a alimentação nominal?
- Base da área: A tabela usa área total do pistão, área anular, vários pistões ou outro mecanismo?
- Limite mecânico: Um acoplamento magnético, guia, haste, suporte ou trava está classificado abaixo da força de pressão?
- Arredondamento: A força foi arredondada a partir da área ou a área foi arredondada a partir das dimensões nominais?

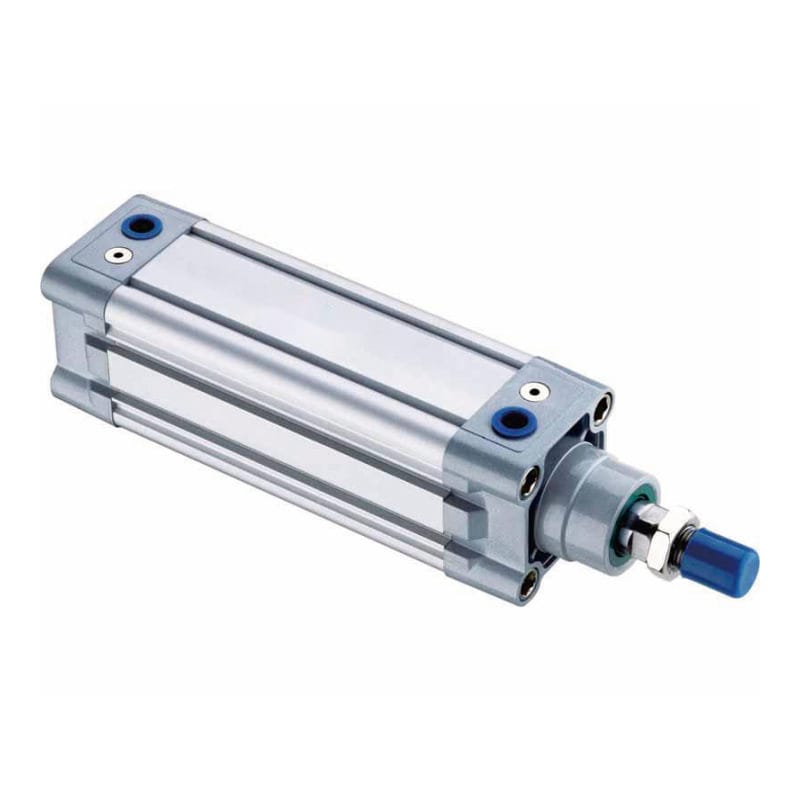

A ISO 15552 estabelece intercambiabilidade de montagem e dimensões, não uma garantia universal de empuxo idêntico entre todos os cilindros que se encaixem na interface. Seu escopo inclui cilindros de haste simples e haste dupla até 10 bar, mas projeto da vedação, diâmetro da haste, carga lateral admissível, amortecimento e classificações do produto continuam específicos do fabricante (ISO 15552:2018, confirmada em 2025).
Para uma RFQ ou revisão de substituição, registre diâmetro, diâmetro da haste, curso, direção do movimento, pressão nas duas portas, carga necessária, velocidade, montagem e o rótulo exato da força no catálogo de origem. Esses dados bastam para revelar a maioria das incompatibilidades de área ou unidade antes que uma amostra seja encomendada.
Da força teórica à carga de projeto admissível
Força de pressão líquida é o resultado depois que as pressões nas duas faces do pistão são incluídas, enquanto a força teórica de catálogo costuma supor uma pressão declarada e uma câmara oposta ventilada. O catálogo P1S da Parker recomenda selecionar força teórica 50% a 100% acima da força necessária para essa série, enquanto a SMC aplica fatores de carga por tipo de movimento (Parker, recuperado em 2026; SMC, recuperado em 2026).
Mantenha quatro termos separados:
| Termo | O que inclui | Uso adequado |
|---|---|---|
| Força teórica | Pressão declarada multiplicada pela área geométrica | Verificação de fórmula e tabela de catálogo |
| Força de pressão líquida | Pressão nas duas faces atuando em suas respectivas áreas | Diagnóstico de pressão dinâmica |
| Força disponível estimada | Força de pressão líquida menos atrito medido ou documentado | Estimativa da aplicação |
| Carga de projeto admissível | Limites do fabricante, fator de carga, dinâmica, montagem e requisitos de segurança | Seleção final |
Não existe uma equação universal que transforme a força teórica de todo cilindro em força real multiplicando por 0,85. O atrito das vedações muda com construção, lubrificação, pressão, velocidade, temperatura, desgaste e a diferença entre o movimento de descolamento e o movimento contínuo. A perda de pressão pertence às pressões medidas nas portas. A carga lateral pertence ao projeto mecânico.
Um fabricante pode publicar uma margem de dimensionamento para uma família específica. O catálogo P1S da Parker, por exemplo, orienta selecionar uma força teórica 50% a 100% maior que a necessária naquele contexto (catálogo Parker P1S, recuperado em 2026). Aplique a regra documentada uma vez. Não multiplique por um fator genérico de eficiência e depois acrescente outra margem de segurança sem explicação para a mesma incerteza.
As margens ficam mais claras quando cada uma tem um responsável. O projetista pneumático é responsável pela pressão nas portas e pela vazão da válvula. O projetista mecânico é responsável pela carga, alinhamento, aceleração e montagem. O catálogo do produto é responsável pelos limites admissíveis. Uma porcentagem única e sem explicação esconde qual hipótese precisa ser ensaiada.
Quando a força teórica deixa de ser o limite de seleção?
Força é apenas um dos limites do produto. O software atual de seleção de cilindros guiados da SMC avalia pressão operacional, velocidade do pistão, massa da carga, posição de montagem, momento e energia cinética antes de decidir se uma seleção é admissível (SMC, recuperado em 2026). Um cálculo pressão-área aprovado ainda pode falhar nessas verificações.
Revise estes limites antes de aumentar o diâmetro ou a pressão:
- Carga lateral e momento: O mancal do pistão do cilindro não substitui uma guia linear externa. O desalinhamento aumenta o atrito e reduz a vida das vedações e dos mancais. Consulte o guia sobre carga lateral em atuadores lineares.
- Flambagem da haste: Cursos longos em compressão podem atingir o limite de estabilidade da haste antes que a força teórica de empurrar seja utilizável.
- Energia de amortecimento: Diâmetro e pressão maiores podem acelerar mais a mesma massa, aumentando a energia que precisa ser absorvida perto do fim do curso.
- Vazão da válvula e da tubulação: Uma regulagem estática do regulador não prova que a pressão-alvo chega à câmara durante o movimento.

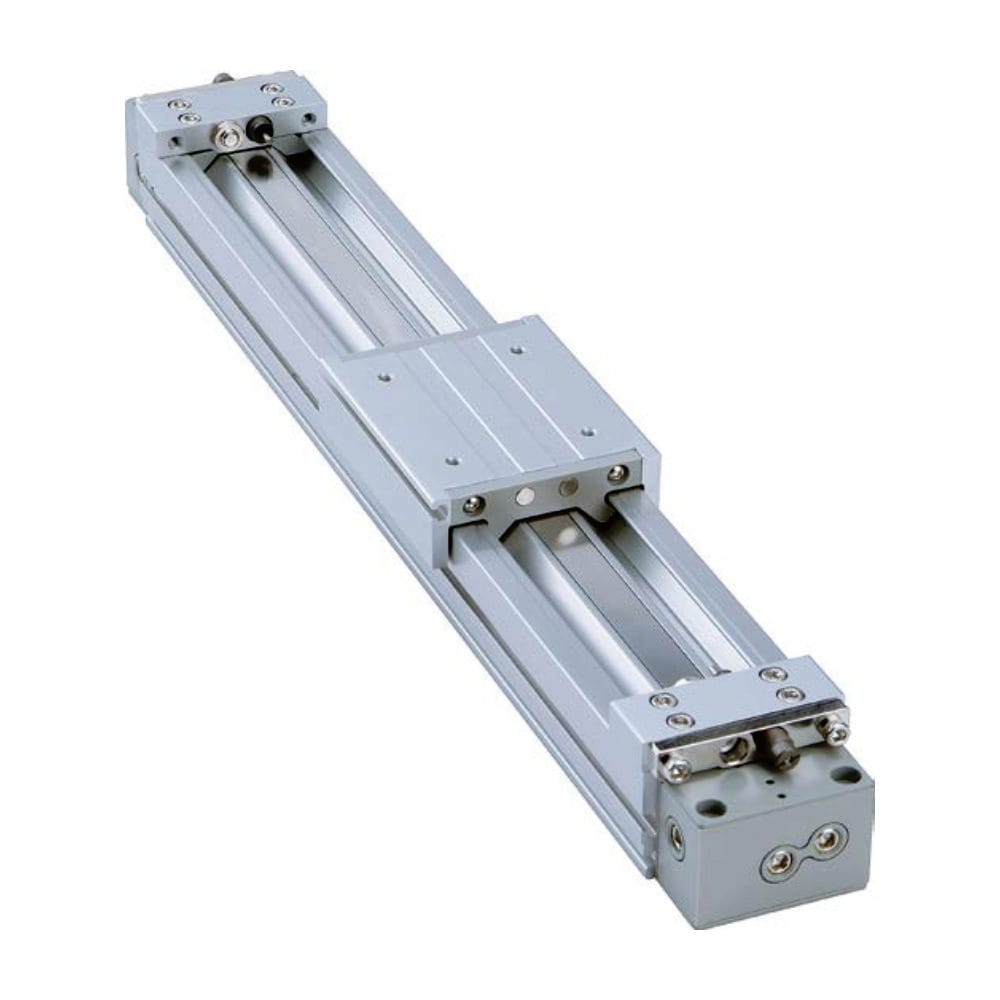

- Classificações do acoplamento e da guia sem haste: O limite de momento de um acoplamento magnético ou carro pode ser menor que a força de pistão calculada.
- Sincronização e conexão dos estágios tandem: Os dois estágios devem receber a pressão pretendida para que a força somada esteja disponível.
- Pressão máxima nominal: Nunca aumente a pressão além da menor classificação entre cilindro, válvula, regulador, conexões, tubulação e acessórios.
A temperatura exige uma interpretação precisa. Na mesma pressão medida da câmara, a força estática teórica continua sendo pressão vezes área. A temperatura ainda pode alterar atrito das vedações, comportamento do lubrificante, limites dos materiais, pressão de alimentação e enchimento transitório. Use a faixa de temperatura do produto e a pressão operacional medida, em vez de aplicar uma penalidade fixa baseada na densidade.
Um fluxo de trabalho defensável para verificar a força
Uma página de entradas rastreáveis é mais útil que uma longa cadeia de margens. O NIST fornece 6.894,757 Pa por psi, a Parker publica tabelas teóricas específicas por direção e a ISO 15552 define uma série intercambiável de cilindros de 32 a 320 mm classificada até 10 bar (NIST, recuperado em 2026; Parker, recuperado em 2026; ISO, confirmada em 2025).
Use esta sequência:
- Identifique a geometria do cilindro e a direção do movimento.
- Registre diâmetro, diâmetro da haste e número de estágios de pistão ativos.
- Converta todas as dimensões e pressões para um sistema de unidades combinado.
- Calcule as áreas total do pistão, da haste e anular.
- Calcule a força teórica a partir da hipótese de pressão do catálogo.
- Repita com as duas pressões medidas nas portas se a contrapressão for relevante.
- Faça a verificação inversa da entrada do catálogo recuperando a área efetiva implícita.
- Aplique apenas o fator de carga ou método de aplicação documentado pelo fabricante.
- Verifique classificações de haste, guia, acoplamento, montagem, velocidade, amortecimento e pressão.
- Coloque as hipóteses ao lado do resultado antes de liberar a RFQ ou o projeto.
Este fluxo de trabalho termina deliberadamente antes da otimização do diâmetro. Se a força verificada for baixa demais, um cálculo separado de dimensionamento de cilindro pode relacionar a área necessária ao diâmetro, à velocidade e ao consumo de ar. Manter as tarefas separadas evita que um valor de catálogo arredondado se torne silenciosamente uma classificação final de carga da máquina. Para uma tabela de substituição ainda não resolvida, a página de contato técnico permite enviar juntos o modelo, a pressão e os dados dimensionais.
Perguntas frequentes sobre força de cilindros pneumáticos: o que os engenheiros devem verificar?
As perguntas comuns voltam à referência de pressão, à área e ao tipo de classificação. A tabela da Parker lista 251 lbf para um diâmetro de 2 polegadas a 80 psi e separa valores de empurrar e puxar, enquanto a SMC usa fatores de carga específicos da aplicação, e não uma porcentagem universal de eficiência (Parker, recuperado em 2026; SMC, recuperado em 2026).
Qual é a fórmula básica da força teórica de um cilindro pneumático?
A fórmula básica é F = P · A, em que a pressão atua sobre a área efetiva do pistão na direção escolhida. Use a área total do pistão para a extensão ideal de haste simples e a área anular para a retração ideal. Se a câmara oposta tiver contrapressão, calcule sua força oposta na própria área efetiva e subtraia-a.
A força do cilindro deve usar pressão manométrica ou absoluta?
Para um cilindro pneumático ventilado, use pressões manométricas medidas a partir da mesma referência atmosférica, de preferência nas duas portas do cilindro durante o movimento relevante. A pressão absoluta é necessária para cálculos de estado do gás e consumo de ar, mas somar a pressão atmosférica a um lado da equação básica de força superestimaria a diferença de pressão disponível.
Por que a força de retração de um cilindro de haste simples é menor que a força de extensão?
A haste ocupa parte da face do pistão durante a retração, então a pressão atua sobre a área anular, e não sobre a área total do pistão. Um diâmetro de 63 mm com haste de 20 mm tem área total de 3.117,2 mm², mas apenas 2.803,0 mm² de área de retração, reduzindo a força ideal em 188,5 N a 0,6 MPa.
A temperatura reduz diretamente a força teórica do cilindro?
Não quando a pressão medida da câmara e a área efetiva permanecem iguais. A força estática teórica continua sendo pressão multiplicada pela área. A temperatura pode alterar atrito das vedações, viscosidade do lubrificante, materiais admissíveis, comportamento do regulador e dinâmica de enchimento, portanto verifique a faixa de temperatura do produto e a pressão operacional na porta em vez de aplicar uma correção percentual fixa.
Quanto fator de segurança deve ser aplicado à força teórica?
Não existe um valor universal para todo cilindro pneumático e toda aplicação. Use o método de razão de carga ou dimensionamento do fabricante para o produto específico e depois verifique gravidade, aceleração, variação de pressão, atrito, alinhamento e funções de segurança separadamente. Evite empilhar um fator genérico de eficiência com outra margem quando ambos cobrem a mesma incerteza.
Fontes e referências técnicas
- Produtos de atuadores pneumáticos da Parker, áreas e tabelas de força teórica de empurrar e puxar. Consultado em 2026-07-19.
- ISO 15552:2018, escopo de cilindros intercambiáveis de haste simples e dupla, diâmetros de 32 a 320 mm e pressão máxima nominal de 10 bar. Confirmada em 2025; consultada em 2026-07-19.
- Conversões de unidades de pressão e vazão de gás do NIST, valores de conversão entre psi e pascal. Consultado em 2026-07-19.
- Catálogo do cilindro sem haste de articulação mecânica SMC MY3, relação da saída teórica e dados de seleção de cilindros sem haste. Consultado em 2026-07-19.
- Especificações comuns sob encomenda da SMC, construção de cilindros tandem e descrição da força de saída duplicada. Consultado em 2026-07-19.
