A física da compressibilidade do ar: por que os cilindros pneumáticos sofrem ressalto

Entenda por que a velocidade do cilindro, o ar aprisionado, o amortecimento, o atrito e o ajuste do controle causam ressalto no cilindro pneumático e como diagnosticar e eliminar o problema.

Partilhar
Jack Chen, engenheiro pneumático, Bepto Pneumática

Sobre o autor

Jack Chen

engenheiro pneumático

Sou Jack, engenheiro pneumático na Bepto Pneumática. Ajudo a rever requisitos de produtos pneumáticos, aplicações de componentes e detalhes técnicos antes da cotação.

Artigos do autorJack@bepto.com

Ressalto do cilindro pneumático é uma reversão visível, um impacto ou uma oscilação amortecida perto de uma parada comandada. O ar comprimido pode se comportar como uma mola, mas a compressibilidade do ar é apenas uma causa possível. Excesso de energia cinética, ajuste incorreto do amortecimento, caça do laço de controle, atrito das vedações, complacência mecânica e um batente externo podem produzir um movimento semelhante.

Por isso, a correção deve começar pela assinatura do movimento e pelos traços de pressão, não por um ajuste universal de amortecimento. Este guia se concentra no ressalto e na oscilação no fim do curso. Para os efeitos mais amplos da compressibilidade sobre força, velocidade e posicionamento, consulte nosso guia sobre compressibilidade em cilindros pneumáticos. Para proteção no nível do componente e seleção da capacidade de amortecimento, use o guia separado sobre amortecimento pneumático.

Principais conclusões

  • A energia cinética admissível específica do modelo SMC RLQ varia de 0,15 a 0,77 J; nunca transfira limites entre famílias de cilindros (SMC RLQ, p. 887).
  • Dobrar a velocidade de impacto quadruplica a energia cinética; por isso, reduzir a velocidade perto do fim do curso costuma produzir o maior efeito.
  • Diagnostique separadamente o impacto brusco, a oscilação da mola de ar, a caça do controle e o stick-slip, porque cada condição exige uma correção diferente.

O que significa «ressalto» em um cilindro pneumático?

Um estudo experimental sobre o amortecimento pneumático no fim do curso encontrou choque e vibração nos dois pontos finais e mostrou que a carga e a pressão de alimentação alteram o comportamento do amortecimento. Essa evidência sustenta uma definição prática: «ressalto» descreve um padrão de movimento observado, não uma única falha de componente nem uma frequência universal da mola de ar (Kagawa et al., 2002).

Use o momento e o local do movimento para separar quatro padrões comuns:

Assinatura do movimento Mecanismo mais provável Primeira evidência a coletar
Impacto brusco seguido de uma reversão no fim do curso A energia cinética restante excede a capacidade do amortecimento ou do batente instalado Velocidade de impacto, massa móvel, ajuste do amortecimento, pressão na tampa
Vários ciclos amortecidos após o comando da válvula Rigidez do ar aprisionado interagindo com a massa móvel e o amortecimento Posição e as duas pressões das câmaras na mesma base de tempo
Correção repetida enquanto um comando de laço fechado permanece ativo Caça do controle, atraso, zona morta ou ganho excessivo Comando, feedback, saída da válvula, erro de posição
Movimento irregular em baixa velocidade antes do fim do curso Atrito da vedação ou stick-slip, às vezes combinado com controle meter-out inadequado Posição em baixa velocidade, velocidade, pressão da câmara, condição da lubrificação

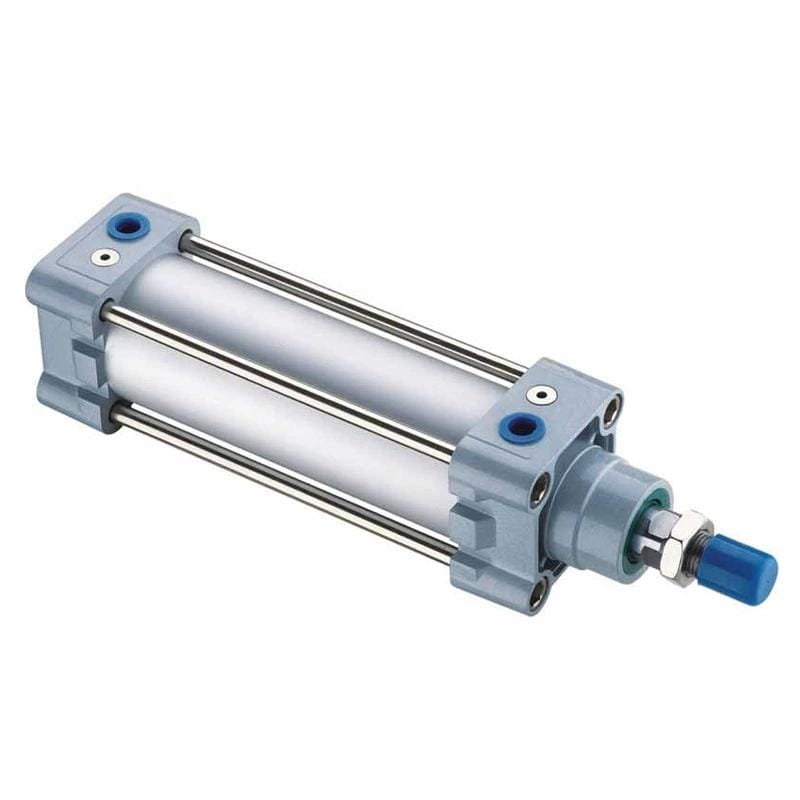

Cilindro pneumático de estilo ISO usado em aplicações de amortecimento no fim do curso

O corpo do cilindro, sozinho, não determina o comportamento de parada. Massa móvel, velocidade, pressão, vazão da válvula e da tubulação, rigidez da montagem e a opção de amortecimento selecionada também importam.

Caminhos de diagnóstico para quatro sintomas de ressalto do cilindro Um guia vertical de decisão separa impacto brusco no fim do curso, oscilação amortecida, caça contínua do laço fechado e stick-slip em baixa velocidade. Que movimento você realmente observa? Registre posição e pressão antes de ajustar o hardware Impacto brusco no fim físico Verifique a velocidade de impacto, a massa móvel, o ajuste do amortecimento e o batente externo. Caminho provável: energia de parada excessiva Vários ciclos que diminuem após o comando Compare as duas pressões das câmaras com a posição do pistão. Caminho provável: oscilação da mola de ar com baixo amortecimento As correções continuam enquanto o feedback está ativo Acompanhe comando, erro, saída da válvula, pressão e posição. Caminho provável: caça do laço fechado O movimento irregular começa antes da posição final Inspecione o atrito em baixa velocidade, o alinhamento, a lubrificação e a vazão meter-out. Caminho provável: stick-slip ou travamento mecânico
Comece pela assinatura do movimento observado. Erros de posição com aparência semelhante podem ter origem na energia de parada, na rigidez pneumática, no comportamento do controlador ou no atrito.

A mola de ar aprisionado por trás da oscilação do cilindro

Para o ar seco, a NASA fornece uma constante específica dos gases de aproximadamente 287 J/(kg K). Portanto, uma câmara de cilindro aprisionada altera a pressão conforme seu volume muda. Em um deslocamento rápido e pequeno, a transferência de calor pode ser limitada, de modo que o expoente efetivo pressão-volume e o volume morto aprisionado se tornam hipóteses centrais do modelo (NASA).

Uma aproximação politrópica simples é:

pVn=CpV^n = C

onde pp é a pressão absoluta, VV é o volume aprisionado, nn é o expoente politrópico efetivo e CC é constante para a compressão ou expansão modelada. A relação é um modelo local, não uma garantia de que todo cilindro siga um único expoente fixo ao longo de um ciclo.

Para um cilindro de dupla ação próximo de um ponto de operação, a rigidez pneumática de pequenos sinais pode ser aproximada por:

kair=np1A12V1+np2A22V2k_{\mathrm{air}} = n\frac{p_1 A_1^2}{V_1} + n\frac{p_2 A_2^2}{V_2}

Aqui, p1p_1 e p2p_2 são as pressões absolutas das câmaras, A1A_1 e A2A_2 são as áreas efetivas do pistão, e V1V_1 e V2V_2 incluem o volume morto do cilindro mais o volume aprisionado conectado. A expressão pressupõe movimento pequeno, nn localmente constante, massa fechada em cada câmara e vazão desprezível pela válvula durante a oscilação.

A estimativa correspondente da frequência natural sem amortecimento é:

fn=12πkeffmefff_n = \frac{1}{2\pi}\sqrt{\frac{k_{\mathrm{eff}}}{m_{\mathrm{eff}}}}

keffk_{\mathrm{eff}} combines pneumatic and mechanical stiffness, while meffm_{\mathrm{eff}} includes the piston, attached tooling, and reflected moving mass. Seal friction, valve flow, cushioning, structure, and temperature add damping and nonlinearity, so this equation is best used to explain trends rather than predict an exact field frequency.

Os volumes mudam com a posição do pistão. Um estudo de 2015 sobre a rigidez de cilindros de dupla ação também destaca a influência da pressão da câmara, do comportamento das vedações e do volume morto; por isso, uma única «taxa de mola» não pode representar todo o curso (Gyeviki et al.).

Por que o mesmo cilindro pode se estabilizar de maneira diferente depois de uma mudança na tubulação? O volume aprisionado adicional altera a rigidez pneumática e atrasa a resposta de pressão, mesmo que o diâmetro interno, a carga útil e o ajuste do regulador permaneçam iguais.

Nossa análise do modelo de duas câmaras mostra que adicionar volume de tubulação a jusante não elimina automaticamente o ressalto. Mais volume aprisionado reduz a rigidez pneumática local, mas também pode acrescentar atraso de transporte e ar armazenado. A frequência observada pode cair enquanto a estabilização da posição fica mais lenta. Trate o comprimento da mangueira como parte da planta, não como um ajuste de amortecimento.

Por que a velocidade domina o impacto no fim do curso?

A Parker recomenda amortecimento para aplicações de cilindros de curso completo acima de 4 in/s, aproximadamente 0,1 m/s, e baseia seu método de energia para cargas horizontais na energia cinética. Como a velocidade é elevada ao quadrado, uma alteração na velocidade tem efeito muito maior sobre a energia de impacto do que a mesma variação percentual na massa móvel (Parker, pp. C87-C88).

Para uma massa em translação horizontal:

Ek=12mv2E_k = \frac{1}{2}mv^2

EkE_k é a energia cinética em joules, mm é a massa móvel total em quilogramas e vv é a velocidade do pistão imediatamente antes da desaceleração, em metros por segundo. A fórmula pressupõe movimento de translação. Inclua a inércia rotacional refletida quando o cilindro aciona máquinas rotativas.

Dobrar vv mantendo mm constante multiplica EkE_k por quatro. É por isso que um cilindro que para suavemente durante a configuração pode bater com força depois de um ajuste de vazão aparentemente pequeno.

A energia cinética nem sempre representa toda a demanda de parada. A força do cilindro pode continuar realizando trabalho enquanto o amortecimento ou o amortecedor desacelera a carga:

Estop=Ek+Fdrivesd+EgE_{\mathrm{stop}} = E_k + F_{\mathrm{drive}}s_d + E_g

FdriveF_{\mathrm{drive}} is the net drive force acting through deceleration distance sds_d. EgE_g represents gravitational work and is positive when gravity drives the moving mass into the stop. For vertical or inclined motion, follow the cylinder or shock-absorber manufacturer’s specified method because orientation can add or subtract energy.

FerramentaDimensionamento de cilindrosCalculadora de energia de amortecimentoEstime a energia cinética, o trabalho contínuo de acionamento, a energia por evento, a demanda do ciclo e a margem de segurança antes de verificar os limites exatos de catálogo do amortecimento do cilindro ou do amortecedor.Energia de amortecimento = (0,5 × Massa × Velocidade² + Trabalho de acionamento + Trabalho da gravidade) × Fator de segurançaMassa em movimentoVelocidade de impactoForça motrizCurso de amortecimentoAbrir calculadora

Como o amortecimento pneumático ajustável para o pistão?

A série RLQ da SMC mostra por que os dados de amortecimento devem permanecer específicos do modelo: sua energia cinética admissível publicada varia de 0,15 a 0,77 J em diâmetros internos de 32 a 63 mm, com faixa especificada de velocidade do pistão de 50 a 500 mm/s. Esses valores não podem ser transferidos para outra família de cilindros (SMC RLQ, pp. 887-889).

Perto do fim do curso, uma lança ou camisa de amortecimento restringe o caminho normal de escape. O ar restante é forçado através de uma agulha ajustável, a pressão da câmara sobe e a força de pressão desacelera o pistão ao longo do comprimento de amortecimento disponível. O ajuste deve desacelerar a massa móvel sem criar um pico excessivo de pressão nem impedir o curso completo.

A Festo descreve o amortecimento pneumático ajustável como uma de três abordagens comuns, ao lado do amortecimento elástico e do amortecimento pneumático autoajustável. Sua orientação de seleção relaciona o ajuste à massa, à velocidade, à aceleração, à desaceleração, à pressão de operação e à resistência do cilindro (Festo).

Um batente externo pode contornar o curso de amortecimento previsto. A SMC exige especificamente que o pistão RLQ opere até o fim do curso para que o amortecimento integrado funcione conforme especificado. Se o batente da máquina parar o carro primeiro, o amortecimento do cilindro talvez nunca entre em sua fase efetiva de desaceleração.

Para examinar mais de perto a transição interna do escape livre para o escoamento de amortecimento restrito, consulte nosso guia sobre a vedação de amortecimento em amortecimentos pneumáticos ajustáveis.

Como interpretar três assinaturas de ajuste do amortecimento?

Os gráficos de amortecimento publicados pela Parker mostram a sensibilidade à velocidade: para aplicações de 0,3 a 0,5 m/s, a empresa orienta reduzir em 25% a energia admissível do gráfico. Ela também sinaliza cargas pesadas em velocidades muito baixas e velocidades acima de 0,5 m/s para uma análise especial (Parker, p. C88).

Três assinaturas de ajuste do amortecimento pneumático Uma comparação vertical mostra as observações prováveis, os riscos e as próximas verificações para um amortecimento muito aberto, corretamente ajustado ou muito fechado. Interprete a parada e ajuste em pequenos passos Muito aberto Pouca desaceleração pneumática; o pistão chega ao fim com velocidade excessiva. Procure: impacto brusco, ruído, ressalto imediato, aumento do risco de desgaste Próxima verificação: velocidade de impacto e energia admissível específica do modelo Ajustado para a aplicação A desaceleração suave alcança o curso completo sem um pico severo de pressão. Procure: parada repetível, tempo aceitável, ruído e pressão de pico Confirme em toda a faixa de massa, pressão, velocidade e temperatura Muito fechado O ar é aprisionado de forma excessiva; a pressão pode subir e o movimento pode parar. Procure: deslocamento final lento, pressão alta, curso incompleto, ciclo longo Próxima verificação: reabra gradualmente usando o procedimento do fabricante
Uma parada de aparência suave não basta. Confirme o curso completo, o tempo de ciclo, a pressão final e a repetibilidade em todo o envelope de operação.
Condição do ajuste Observação típica Risco principal Direção corretiva
Agulha muito aberta Alta velocidade de impacto e contato brusco no fim Ruído, ressalto, danos às vedações, montagens ou ferramental Feche em pequenos incrementos somente depois de verificar que a energia está dentro do limite do modelo
Corretamente ajustada Desaceleração controlada e curso completo Perda de margem oculta se apenas uma carga ou pressão foi testada Valide os casos mínimo e máximo de operação
Agulha muito fechada Deslocamento final lento, pico de pressão ou curso incompleto Perda de tempo de ciclo, parada, aquecimento, comportamento instável no fim Reabra gradualmente conforme o procedimento de partida do fabricante

A SMC orienta iniciar o ajuste do RLQ com a agulha de amortecimento totalmente fechada e depois abri-la gradualmente. Siga o procedimento do cilindro específico; não presuma que essa direção ou posição inicial se aplique a todo projeto de amortecimento.

Como diagnosticar a fonte real do ressalto?

Um estudo experimental de stick-slip de 2026 mediu a posição e a velocidade do pistão, as duas pressões das câmaras e a força de atrito. Esse conjunto de medições é útil além do stick-slip porque separa uma reversão causada pela pressão da caça do controlador ou do atrito mecânico. Um vídeo lento de celular, sozinho, não permite atribuir a causa com confiabilidade (Li et al., 2026).

Use uma sequência de diagnóstico controlada:

  1. Torne a máquina segura. Mantenha as pessoas fora do envelope de movimento e siga os procedimentos de bloqueio, proteção e ensaio da máquina.
  2. Defina o evento. Registre se o movimento ocorre na tampa física, em um batente externo ou em uma posição intermediária comandada.
  3. Meça a velocidade real. Use dados de posição imediatamente antes da desaceleração, não a velocidade média do curso.
  4. Registre as duas pressões das câmaras. Meça suficientemente perto do cilindro e com resposta suficiente para capturar o transiente.
  5. Registre comando e feedback. Em sistemas proporcionais ou servo, alinhe o comando da válvula, o erro do controlador e a posição medida na mesma base de tempo.
  6. Altere um fator por vez. Reduza a velocidade, ajuste o amortecimento ou altere o controlador somente depois de salvar um traço de referência.
  7. Repita nos extremos de operação. Teste a massa e a velocidade máximas aprovadas, a pressão dinâmica mínima de alimentação, as orientações relevantes e a temperatura estabilizada.

Leia os traços em conjunto. Um impacto brusco no fim com alta velocidade de entrada sugere um problema de energia ou de capacidade de amortecimento. Pressão e posição oscilando depois que a vazão é interrompida sugerem oscilação do ar aprisionado. Comandos repetidos da válvula que precedem cada reversão sugerem caça. Movimento irregular antes do fim, especialmente em baixa velocidade, aponta para atrito, alinhamento ou instabilidade do meter-out.

Um manômetro estático do regulador pode parecer normal enquanto o transiente de pressão no fim do curso é inaceitável. O diagnóstico do amortecimento precisa de pressão dinâmica no atuador e dados de movimento sincronizados no tempo. Caso contrário, uma restrição de alimentação, uma restrição de escape e um ajuste de amortecimento podem ser confundidos entre si.

Mudanças práticas que reduzem o ressalto sem criar uma nova falha

Festo’s CRDNG documentation covers 32 to 125 mm bores and states that end cushioning reduces kinetic energy, vibration, and noise. That evidence supports a safe sequence: reduce incoming energy first, tune the installed deceleration device second, then verify the full operating range (Festo CRDNG, pp. 2, 12).

  • Reduza a velocidade antes da zona de amortecimento. Uma velocidade de entrada menor reduz a energia cinética com o quadrado da velocidade. Verifique se o novo perfil de movimento ainda atende aos requisitos de ciclo.
  • Use um controle meter-out estável. Dosar o escape geralmente proporciona melhor estabilidade de velocidade a uma carga compressiva do que um escape sem restrição. Consulte o guia de controle de velocidade de cilindros por meter-out.
  • Ajuste o amortecimento integrado pelo manual exato. Direção do ajuste, posição inicial, energia admissível e limites de pressão são específicos do modelo.
  • Mantenha disponível o curso de amortecimento previsto. Um batente da máquina colocado antes do ponto de engate do amortecimento pode neutralizar o amortecimento integrado.
  • Reduza a massa móvel quando possível. Inclua o pistão, a haste ou o carro, o ferramental, a carga útil e a massa refletida do mecanismo na estimativa de energia.
  • Verifique válvula, tubulação, conexões e silenciadores. Restrições e volume aprisionado excessivo alteram tanto a velocidade de deslocamento quanto a pressão transiente.
  • Use um amortecedor industrial externo quando necessário. Energia alta, curso curto de amortecimento do cilindro ou uma parada crítica da máquina podem exigir um dispositivo dimensionado separadamente. Siga nosso guia de dimensionamento de amortecedores externos e verifique os limites exatos do fabricante.
  • Corrija o alinhamento e a guia. Carga lateral e travamento aumentam o atrito, criam stick-slip e podem fazer um ajuste de pressão parecer corrigir temporariamente uma falha mecânica.

Parker’s rodless-cylinder instructions list incorrect cushion setting and overload among the causes of an excessively hard end impact, and they identify an external shock absorber as one possible response. This is a troubleshooting direction, not permission to install an uncalculated stop device (Parker OSP-P).

Quando o controle por feedback faz sentido?

A Festo identifica três elementos essenciais em um sistema de posicionamento servopneumático: um cilindro com encoder de deslocamento, uma válvula direcional proporcional e um controlador de posição. O controle em laço fechado pode comandar posições intermediárias, mas não elimina a complacência pneumática nem justifica um sistema de parada subdimensionado (Festo).

A dinâmica da válvula, a qualidade do sensor, o tempo do controlador, o atrito, a variação da carga e o volume aprisionado passam a fazer parte do laço. Um problema mecânico de impacto no fim deve ser corrigido antes que o ajuste do controlador seja usado para mascará-lo.

Use controle por feedback quando a exigência de posição não puder ser atendida por batentes finais e válvulas binárias e quando o sistema tiver uma válvula proporcional compatível, um sensor contínuo de posição, um controlador e um método de comissionamento. Defina exatidão, repetibilidade, tempo de acomodação, ultrapassagem, carga útil, velocidade, pressão e condições de perturbação antes de selecionar o hardware.

Durante o ajuste, separe três eventos:

  • A desaceleração comandada começa antes do alvo e reduz a energia cinética.
  • A oscilação pneumática ou mecânica continua depois que o comando da válvula deixa de mudar.
  • A caça do controlador contém novos comandos corretivos da válvula que sustentam o movimento.

Se o traço de posição oscilar, reduza o risco do ensaio antes de alterar o ganho. Confirme a escala e a polaridade do sensor, verifique o atrito do atuador e o amortecimento no fim, meça a pressão dinâmica e confirme que a válvula não está saturada nem operando dentro de uma grande zona morta. Ajustes de controle de outro diâmetro interno, curso, comprimento de tubo, carga útil ou válvula não são padrões transferíveis.

O guia de ajuste PID para válvula proporcional e cilindro explica com mais detalhes as verificações do lado do controle. Use-o somente depois de verificar o batente mecânico, a capacidade de amortecimento e a instalação do sensor.

Perguntas frequentes sobre ressalto de cilindros

Somente os cilindros RLQ da SMC, com diâmetros de 32 a 63 mm, abrangem de 0,15 a 0,77 J de energia cinética admissível, o que demonstra por que uma resposta genérica de sim ou não pode induzir ao erro. Estas perguntas estabelecem limites de diagnóstico; a documentação do cilindro, do amortecimento, do amortecedor, da válvula e do controlador selecionados continua sendo a referência para os ajustes e limites finais.

Todo impacto no fim do curso é causado pela compressibilidade do ar?

Não. O ar comprimido contribui para um comportamento semelhante ao de uma mola, mas uma parada brusca pode resultar principalmente de velocidade de entrada excessiva, capacidade de amortecimento insuficiente, um batente externo que contorna o curso de amortecimento, sobrecarga, desalinhamento ou um componente danificado. Meça velocidade, posição e as duas pressões das câmaras antes de decidir que a compressibilidade é a causa-raiz.

Reduzir a pressão sempre diminui o ressalto?

Não. Uma pressão menor pode reduzir a força de acionamento e o trabalho durante a desaceleração, mas também altera a força disponível, a aceleração, a rigidez da câmara, o comportamento do escape e o risco de parada antes do curso completo. Teste a pressão dinâmica no cilindro. Não reduza a pressão abaixo do requisito verificado de força e segurança da máquina apenas para suavizar um impacto.

Uma válvula de controle de vazão pode substituir o amortecimento do cilindro?

Não automaticamente. Uma válvula meter-out pode controlar a velocidade de aproximação e, portanto, reduzir a energia cinética, enquanto o amortecimento do cilindro desacelera a massa em uma zona final definida. Qualquer um dos dispositivos pode ser insuficiente se a massa, a velocidade, a pressão, o caminho de escape ou a energia exceder sua capacidade. Trate o controle de velocidade e a absorção de energia como verificações relacionadas, mas separadas.

Como saber quando é necessário um amortecedor externo?

Considere um quando a energia calculada de parada exceder o limite do amortecimento integrado, o curso de amortecimento disponível for curto demais, o batente precisar de controle rigoroso ou o manual do cilindro indicar seu uso. Dimensione-o para a energia cinética, o trabalho contínuo de acionamento, a gravidade, a frequência de ciclos, a temperatura, a força de reação, a resistência da montagem e os dados de capacidade do fornecedor específico.

Um cilindro sem haste sofre menos ressalto que um cilindro com haste?

Não apenas por sua arquitetura. A construção sem haste altera o conjunto mecânico, os componentes móveis, a guia e os momentos de carga, mas o comportamento de parada ainda depende da massa móvel total, da velocidade, da pressão, do projeto do amortecimento, dos batentes externos, da estrutura e do ajuste. Compare a energia admissível e os dados de amortecimento do modelo específico, em vez de presumir que a ausência de uma haste saliente impede o ressalto.
