O que é carga lateral em atuadores lineares e como ela pode destruir seu equipamento?

Carga lateral em um atuador linear é uma força aplicada perpendicularmente ao eixo de curso previsto. Ela empurra a haste, o mancal, a vedação, o carro ou a guia para fora do caminho de carga projetado. O dano começa como contato desigual ou deformação estrutural e pode evoluir para riscos, vazamento, travamento, suportes soltos, desgaste das guias e perda de repetibilidade do movimento. O número perigoso não é uma porcentagem universal do empuxo do atuador, mas a força transversal e o momento admissíveis para o produto configurado, no curso, deslocamento, orientação, velocidade e montagem reais. Um cilindro pode ter força axial suficiente para mover a carga e ainda estar lateralmente sobrecarregado.

Principais pontos

• A Parker exige verificações de alinhamento em 2 posições: totalmente avançado e totalmente recuado.
• A capacidade de carga lateral deve vir dos dados exatos do atuador ou da guia, não de uma porcentagem fixa do empuxo.
• Registre direção do desgaste, deslocamento da carga, movimento da guia e comportamento dinâmico antes de trocar vedações ou aumentar a pressão.

O que é carga lateral em um atuador linear?

A SMC publica limites de carga lateral na extremidade da haste em função da soma do curso com a distância excêntrica, a 0,5 MPa, para o cilindro compacto CVQ, e não como uma porcentagem única do empuxo axial (catálogo SMC CVQ, consultado em 2026-07-14). Portanto, a carga lateral é um caso de carga dependente do modelo e da geometria, não uma classificação genérica.

Três reações diferentes costumam ser agrupadas sob o mesmo nome:

Tipo de carga	Direção ou efeito	Componente que deve suportá-la
Força axial	Paralela ao eixo do curso	Pistão, haste, transportador e suportes na linha de centro
Força transversal	Perpendicular ao eixo do curso	Mancal da haste, guia, trilho ou carro guiado com classificação adequada
Momento	Rotação causada por uma força aplicada com deslocamento	Espaçamento das guias, rolamentos do carro, suporte e estrutura da máquina

Um cilindro de haste padrão é principalmente um dispositivo de empuxo. O mancal mantém a haste alinhada e pode tolerar uma carga transversal documentada, mas não deve substituir um trilho linear. Um atuador guiado é diferente porque sua arquitetura de rolamentos foi projetada para suportar forças laterais ou momentos definidos. A gravidade pode criar carga lateral constante em um cilindro horizontal. Arraste de cabos, reação de mangueiras, uma garra fora do centro, uma articulação inclinada ou um batente rígido podem acrescentar carga apenas em determinadas posições. A ficha técnica do cilindro, o sistema de coordenadas da guia e o desenho de montagem precisam descrever a mesma geometria.

Como a carga lateral destrói hastes, mancais e vedações?

A Parker orienta verificar o alinhamento entre haste e máquina em 2 posições, totalmente avançada e totalmente recuada, e afirma que o alinhamento incorreto provoca desgaste excessivo da gaxeta da haste ou do diâmetro interno do cilindro (guia de segurança de atuadores pneumáticos Parker, consultado em 2026-07-14). A carga lateral destrói o equipamento ao concentrar contato onde o sistema deslizante não foi projetado para suportá-lo.

A cadeia de danos costuma evoluir nesta ordem:

1. A geometria de montagem empurra a haste ou o carro para fora da referência prevista.
2. A pressão de contato se concentra em um lado do mancal, bucha, vedação, bloco-guia ou tubo, em vez de permanecer no caminho de carga previsto.
3. O atrito e a deformação aumentam.
4. Partículas de desgaste, riscos, vazamentos e perda de folga ampliam o desalinhamento original à medida que os ciclos continuam.
5. A máquina pode travar, parar de forma inconsistente, soltar fixadores, perder repetibilidade ou transmitir reações prejudiciais às ferramentas conectadas e à estrutura de montagem.

Uma pressão de alimentação maior pode ocultar o primeiro sintoma ao forçar o eixo a atravessar um ponto apertado. Ela também aumenta a força axial contra o mesmo caminho desalinhado. Se o movimento melhora apenas após aumentar a pressão, verifique o alinhamento e a resistência das guias antes de aceitar essa pressão como reparo.

A distinção mais útil é entre capacidade de força e compatibilidade do caminho de carga. Um cilindro de 1.000 N não se torna seguro apenas porque a força lateral indesejada é pequena em relação a 1.000 N. O valor admissível pode variar com curso, extensão da haste, distância excêntrica, tipo de mancal, velocidade e rigidez da montagem.

Padrões de dano que indicam carga lateral

O guia de segurança da Parker exige verificações de alinhamento nas 2 posições finais e relaciona o mau alinhamento ao desgaste da gaxeta e do diâmetro interno; nas orientações sobre vazamento, também recomenda procurar amassados, sulcos e riscos na haste (guia de segurança de atuadores pneumáticos Parker, consultado em 2026-07-14). Evidências de carga lateral têm direção e dependem da posição.

Evidência	O que pode indicar	Próxima medição
Desgaste da vedação concentrado em um lado	Haste ou carro sendo empurrado para fora do centro	Direção do desgaste, direção da carga e alinhamento da haste
Riscos longitudinais na haste	Alta pressão local no mancal ou contaminação arrastada por uma vedação inclinada	Direção da marca, resistência da guia e folga da bucha
Movimento suave sem carga, travamento com a carga útil	Deformação da estrutura, trilho, suporte ou placa de montagem	Leituras com relógio comparador com e sem carga
Travamento apenas perto do avanço total	Momento cresce com a extensão da haste ou a estrutura perde apoio	Deslocamento e folga em recuo, meio do curso e avanço
Parafusos repetidamente soltos ou pinos deslocados	Suporte resistindo a momento de giro ou impacto	Estado dos fixadores, rigidez da estrutura e posição do batente
Nova vedação seguida de rápido retorno do vazamento	O caminho de carga original não foi corrigido	Alinhamento, referência da guia, posição do acoplamento e marcas na haste

Nenhuma marca isolada comprova carga lateral. A contaminação pode riscar a haste, lubrificação inadequada pode aumentar o atrito da guia, um tubo danificado pode criar um ponto apertado e o ajuste incorreto do amortecimento pode causar impacto. O diagnóstico exige um padrão: onde o dano aparece, quando o movimento muda e em que direção atua a carga externa.

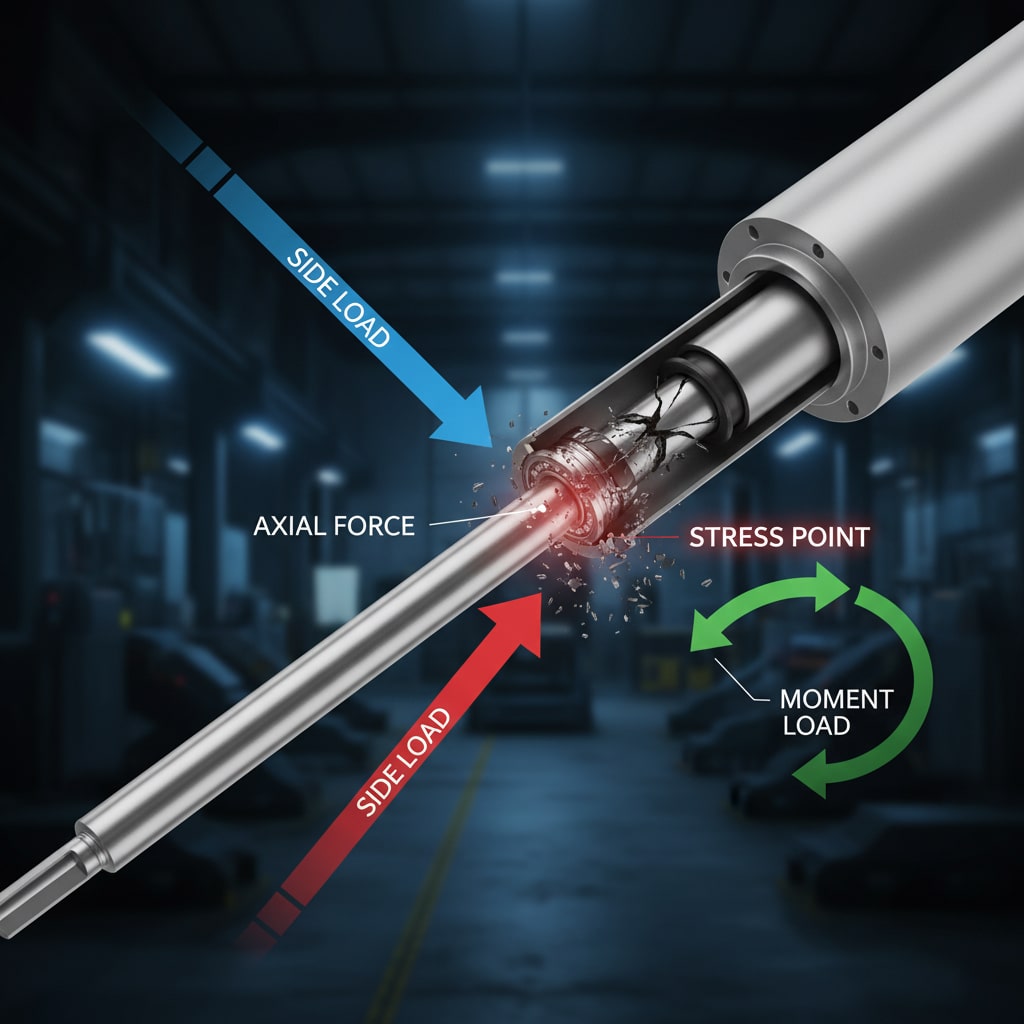

Esta é uma ilustração qualitativa do caminho de carga. Ela não representa valores admissíveis de força, momento ou vida útil.

Por que o deslocamento importa mais do que a força isolada?

A Parker calcula o momento fletor como M = F × l a partir do centro do atuador linear OSP-P e limita os dados citados a operação leve, sem choques, em velocidades de até 0,5 m/s (catálogo Parker OSP-P, consultado em 2026-07-14). O deslocamento transforma uma força transversal em maior solicitação do mancal ou da guia.

M = F × l

• M é o momento.
• F é a força transversal em newtons.
• l é a distância perpendicular entre o centro selecionado do mancal ou carro e a linha de força; use metros com newtons para calcular N·m.

Por exemplo, uma força transversal de 100 N atuando a 0,20 m do centro do mancal cria um momento de 20 N·m. Deslocar a mesma carga para 0,40 m dobra o momento para 40 N·m, embora a força não tenha mudado. Por isso uma placa de ferramenta mais longa pode sobrecarregar a guia sem aumentar a massa da carga útil.

O cálculo não termina em um único momento. Atuadores sem haste guiados podem publicar forças admissíveis em várias direções e momentos de inclinação, rolamento e guinada. Use o sistema de coordenadas do fornecedor e verifique limites individuais e combinados. O guia de capacidade de carga de cilindros sem haste detalha essas verificações multiaxiais.

Cargas laterais estáticas e dinâmicas exigem evidências diferentes

Os dados de seleção do C55 da SMC separam a carga lateral admissível dos limites de energia cinética e relacionam o gráfico de carga lateral ao curso mais a distância excêntrica a 1 MPa (catálogo SMC C55, consultado em 2026-07-14). A geometria estática pode ser aceitável enquanto aceleração, parada, vibração ou impacto acionado pela pressão cria uma sobrecarga intermitente.

Cargas laterais estáticas permanecem presentes com o eixo parado. Fontes típicas são gravidade, suporte fixo desalinhado, tensão de cabos, trilho enviesado, pré-carga da guia ou centro de carga afastado do plano apoiado. Procure deformação persistente, folgas desiguais e resistência perceptível durante o deslocamento manual permitido. Cargas laterais dinâmicas surgem ou aumentam durante o movimento. Entre as fontes estão inércia da carga, batente fora do centro, entrada no amortecimento, tração da mangueira, reação de came ou articulação, contato do processo e estrutura flexível que se desloca sob aceleração. A evidência pode desaparecer quando a máquina é despressurizada ou movimentada sem carga.

Compare a mesma posição em três estados: deslocamento manual despressurizado, movimento acionado em baixa velocidade e movimento normal de produção. Travamento nos três estados aponta para geometria ou mancais danificados. Uma falha que aparece apenas sob carga acionada indica deformação, força dependente da pressão, aceleração, energia de parada ou reação do processo.

Para impacto e desaceleração no fim de curso, consulte o guia de amortecimento de cilindros pneumáticos. A capacidade de amortecimento e a capacidade de carga lateral se relacionam pelo caminho de carga, mas não são classificações intercambiáveis.

Como diagnosticar o caminho de carga completo?

A Parker exige que o alinhamento da haste seja verificado tanto na posição totalmente avançada quanto na totalmente recuada: no mínimo 2 verificações geométricas antes de responsabilizar a vedação ou o tubo do cilindro (guia de segurança de atuadores pneumáticos Parker, consultado em 2026-07-14). Analise atuador, guia, carga útil, estrutura de montagem, articulação e batente como uma única cadeia mecânica.

Antes de colocar as mãos na máquina, aplique o procedimento validado de controle de energia da instalação. A OSHA 29 CFR 1910.147 abrange serviços em que uma partida inesperada ou energia pneumática, mecânica, elétrica ou de outra natureza armazenada pode ferir uma pessoa (OSHA 1910.147, consultado em 2026-07-14).

Use esta sequência de diagnóstico:

1. Registre modelos do atuador e da guia, montagem, curso, carga útil, orientação, pressão de operação, velocidade e posição do batente antes de alterar o conjunto.
2. Isole a energia, alivie a pressão armazenada, bloqueie cargas gravitacionais e confirme o estado seguro.
3. Fotografe as evidências.
4. Se o fabricante e a avaliação de risco permitirem, desconecte o atuador da carga, preserve as leituras originais de alinhamento e mova separadamente o atuador e o mecanismo guiado para identificar qual parte resiste ao movimento.
5. Verifique alinhamento e folga nas posições recuada, intermediária e avançada.
6. Repita as leituras do relógio comparador com a carga útil retirada e instalada.
7. Marque gravidade, força do processo, arraste de cabos, reação das mangueiras, aceleração e força de parada em um único esboço do caminho de carga.
8. Calcule cada força transversal e momento e compare-os com os limites exatos da configuração no catálogo.
9. Reinicie apenas pela sequência aprovada de comissionamento, começando com baixa energia e baixa velocidade em uma zona de movimento livre antes de restaurar carga e velocidade de produção.

Nunca use os parafusos de montagem para puxar cilindro e trilho até o alinhamento. Isso armazena deformação na estrutura e pode fazer um eixo sem carga parecer reto enquanto os sistemas de mancais entram em conflito durante todo o curso.

Quando realinhar, acrescentar uma guia ou substituir o atuador?

A família de cilindros guiados MGQ da SMC abrange 10 diâmetros, de 12 a 100 mm, e separa a sustentação da carga do movimento da haste e das vedações por meio de eixos-guia integrados (dados do produto SMC MGQ, consultado em 2026-07-14). Escolha a correção conforme o limite do caminho de carga que falhou, não apenas pelo diâmetro.

Constatação	Direção da correção	Verificação antes da liberação
Cilindro e guia estão bons separadamente, mas suas referências divergem	Realinhar suportes, trilho, ferramentas e conexão	Leituras em 3 posições, sem carga e com carga
Carga útil ou deslocamento excede a tolerância lateral documentada do cilindro básico	Acrescentar guia externa ou selecionar atuador guiado adequado	Cálculo de força e momento comparado aos limites configurados
Duas guias rígidas entram em conflito	Estabelecer uma referência principal e conformidade controlada	Curso manual completo sem fixadores puxando peças para a linha
Haste, bucha, carro, tubo ou superfície de montagem está danificado	Substituir ou reparar apenas segundo o procedimento do fabricante	Verificações de superfície, folga, vazamento e repetibilidade
Impacto criou o evento de carga lateral	Mover o batente, reduzir a velocidade ou acrescentar amortecimento/absorção de choque adequada	Teste de parada com carga nas condições de produção

Um cilindro sem haste não é automaticamente imune. Projetos básicos, carros com guia interna e sistemas com guia externa têm limites diferentes de força e momento. Compare as arquiteturas no guia de cilindro sem haste versus padrão e use os dados do modelo exato. Para um procedimento de retrofit com famílias de montagem, acoplamentos flexíveis, seleção da guia e testes de liberação, consulte o guia de mitigação de carga lateral em cilindros lineares. O registro de diagnóstico deste artigo deve servir de entrada para essa decisão de engenharia.

O que registrar antes de reiniciar?

A Lehigh relata um teste de 100.000 ciclos em um cilindro pneumático JHD de 2 polegadas de diâmetro com carga lateral incorporada, demonstrando que o resultado pertence à configuração ensaiada (página de vídeos da Lehigh Fluid Power, consultado em 2026-07-14). O registro da reinicialização deve identificar geometria, carga útil, velocidade, pressão e critérios de aceitação reais da máquina.

Registre estes itens antes e depois da correção:

• Identifique os modelos exatos do atuador e da guia.
• Anote revisões de catálogo, acessórios de montagem, massa da carga, centro de gravidade, forças transversais, deslocamentos medidos e todos os momentos calculados usados na decisão.
• Guarde leituras de alinhamento em recuo, meio do curso e avanço, sem carga e com carga.
• Fotografe o desgaste direcional na haste, vedação, pistas das guias, fixadores e batentes antes que a limpeza altere a evidência.
• Registre pressão durante o movimento, tempo de ciclo, velocidade, ajuste do amortecimento e a posição exata do curso em que o travamento começa.
• Preserve as constatações do deslocamento manual, observações em baixa velocidade e resultado final de aceitação em produção, com o nome ou identificador do procedimento aprovado.

Descreva a falha como uma declaração de limite. “O cilindro falhou” é vago demais. Exemplo: “A placa de carga deslocou-se 0,6 mm em direção ao cilindro com carga total, forçando a haste contra a parte inferior da gaxeta perto do avanço completo.” Isso identifica um mecanismo mensurável e informa ao próximo engenheiro o que precisa permanecer corrigido. Se o eixo ainda precisar de mais força axial após confirmar o alinhamento, reveja os fundamentos de pressão e área no guia de teoria de cilindros pneumáticos. Mantenha essa questão de força axial separada da análise de força transversal e momento.

Perguntas frequentes

A linha MGQ da SMC apresenta 10 diâmetros, de 12 a 100 mm, no catálogo publicado, mas as cargas laterais admissíveis ainda variam com o tipo de mancal e o curso (catálogo SMC MGQ, consultado em 2026-07-14). Nenhuma porcentagem única de carga lateral responde a todas as aplicações.

Quanta carga lateral um atuador linear pode suportar?

Use os dados de força lateral e momento do modelo exato. As tabelas MGQ da SMC variam a carga admissível por diâmetro, curso e tipo de mancal em 10 diâmetros, enquanto outros cilindros publicam limites em função do curso mais a distância excêntrica. Uma porcentagem fixa do empuxo axial não substitui essas curvas configuradas nem as regras de carga combinada.

Uma pequena carga lateral ainda pode danificar um cilindro?

Sim, especialmente quando a força atua com grande deslocamento ou o mecanismo está hiper-restringido. A Parker usa M = F × l; portanto, dobrar o deslocamento dobra o momento para a mesma força transversal. Compare esse momento e cada força lateral direta com os limites configurados do mancal, guia e montagem.

Riscos na haste comprovam que a carga lateral causou a falha?

Não. A Parker orienta examinar amassados, sulcos e riscos durante o diagnóstico de vazamentos, mas contaminação e superfícies danificadas podem gerar evidências semelhantes. A carga lateral torna-se mais provável quando direção dos riscos, desgaste unilateral da vedação, travamento dependente da posição, deformação da guia e direção da carga externa concordam com uma explicação do caminho de carga.

Cilindros sem haste suportam carga lateral melhor do que cilindros de haste?

Alguns modelos sem haste guiados suportam forças e momentos significativos, mas “sem haste” por si só não é uma classificação. Os dados OSP-P da Parker separam força e 3 eixos de momento, cada qual com seus limites. Cilindros sem haste básicos ainda podem exigir guia externa. Compare carro, guia, velocidade, deslocamento e regras de carga combinada exatos.

Uma pressão de ar maior pode corrigir travamento por carga lateral?

Maior pressão aumenta a força axial, mas não corrige desalinhamento, conflito entre guias nem deslocamento da carga. A Parker exige verificações em 2 posições porque o mau alinhamento provoca desgaste da gaxeta e do tubo. Se for necessária pressão extra para atravessar uma parte do curso, isole a causa antes de tratar a pressão como solução.

Fontes e notas de consulta

• Parker, Pneumatic Actuator Products Safety Guide, alinhamento, desgaste e precauções de montagem. Consultado em 2026-07-14.

• Parker, OSP-P Linear Drive System Catalogue, momento fletor e limites de carga configurados. Consultado em 2026-07-14.

• SMC, CVQ Compact Cylinder with Solenoid Valve, carga lateral por curso e distância excêntrica. Consultado em 2026-07-14.

• SMC, C55 Compact Cylinder, limites de seleção por carga lateral e energia cinética. Consultado em 2026-07-14.

• SMC, MGQ Compact Guide Cylinder, limites de carga por diâmetro, curso e tipo de mancal. Consultado em 2026-07-14.

• SMC USA, Compact Guided Cylinder MGQ, arquitetura dos eixos-guia e faixa de diâmetros. Consultado em 2026-07-14.

• OSHA, 29 CFR 1910.147 Control of Hazardous Energy, requisitos de controle de energia. Consultado em 2026-07-14.

• Lehigh Fluid Power, Video Resources, teste de 100.000 ciclos com carga lateral incorporada. Consultado em 2026-07-14.
