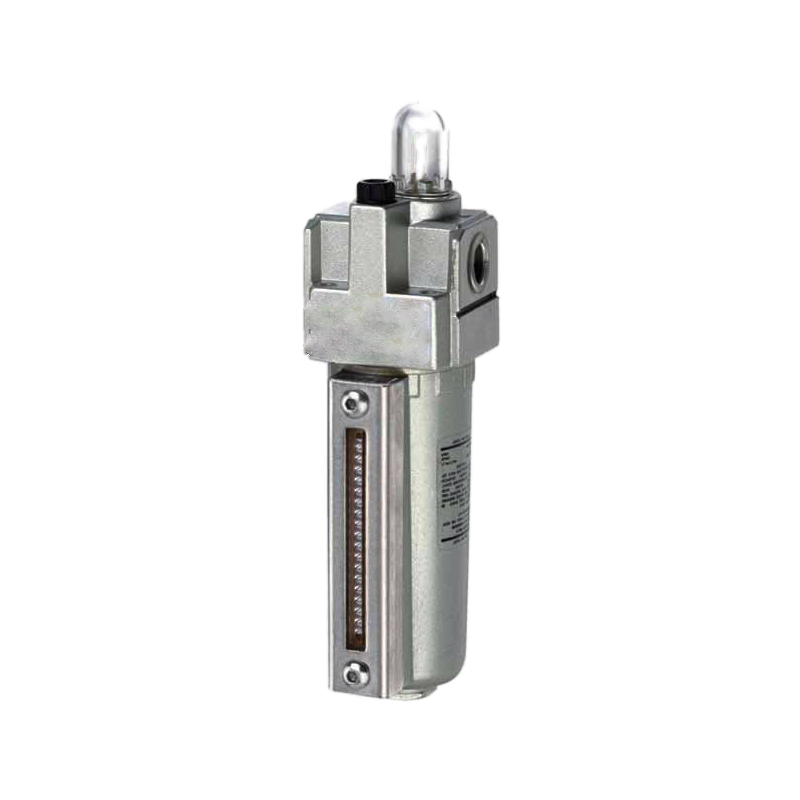

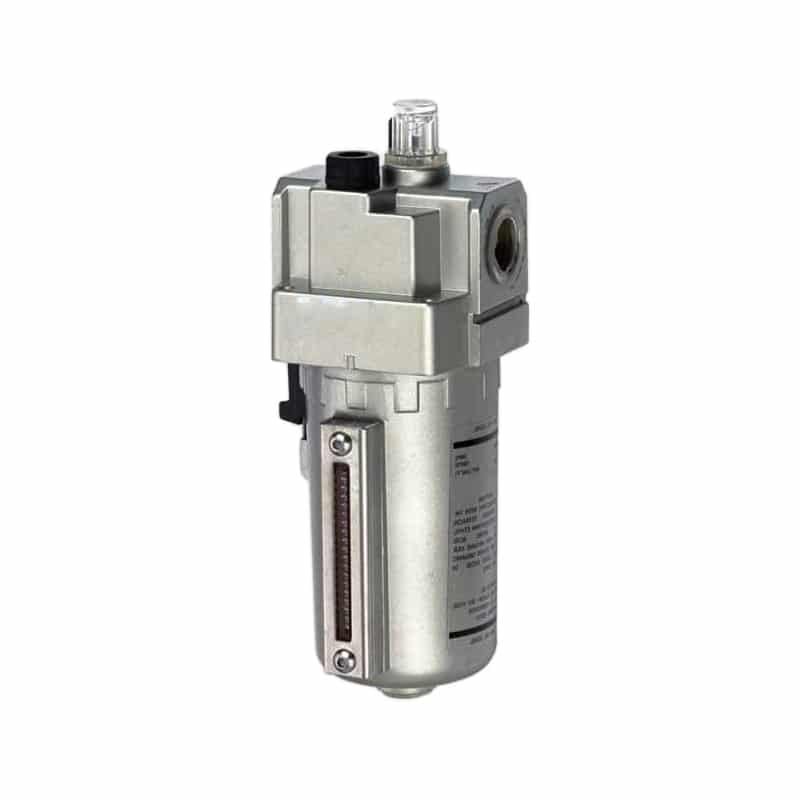

Смазочное устройство для пневматических воздушных линий серии XMAL с металлическим стаканом (линия XMA)

Обеспечивают постоянный масляный туман для оптимальной работы пневмоинструмента и цилиндра. Прочный литой алюминиевый стакан обеспечивает повышенную устойчивость к давлению (до 1,0 МПа) и надежность в сложных промышленных условиях. Обеспечивает точную смазку (например, маслом ISO VG32) для продления срока службы компонентов. Является частью линии подготовки воздуха XMA.

Технические параметры

Модель	XMAL2000-01	XMAL2000-02	XMAL3000-02	XMAL3000-03	XMAL4000-03	XMAL4000-04	XMAL4000-06	XMAL5000-06	XMAL5000-10
Обеспечение устойчивости к давлению	1,5 МПа (15 кгс/см2)
Наибольшее рабочее давление	1.0MPa (10kgf/cm2)
Диапазон рабочих температур	5-60℃
Рекомендуемое использование масла	Turbie NO.1 Oil ISOVG32
Материал контейнера	Алюминиевое литье под давлением
Минимальный расход масла (л/мин)	15		30	40	40	50	50	190
Номинальный расход (л/мин)	800		1700		5000		6300	7000
Размер порта (G)	1/8″	1/4″	1/4″	3/8″	3/8″	1/2″	3/4″	3/4″	1″
Вместимость чаши	25		50		130		130	130

Габаритный чертеж

Модель	Размер порта (G)	A	B	C	D	F	G	H	J	K	L	M	P
XMAL2000	G1/8″-G1/4″	40	137	39	50	30	27	22	5.4	8.4	40	2.3	46
XMAL3000	G1/4″-G3/8″	57.5	154.5	39	53	41	40	23	6.5	8	53	2.3	55
XMAL4000	G1/2″	74	185.5	41	70	50	54	26	8.5	10.5	70	2.3	72.5
XMAL4000-06	G3/4″	76.5	185.5	39	70	50	54	25	8.5	10.5	70	2.3	72.5
XMAL5000	G3/4″-G1″	90	262.5	45	90	66.5	66	35	11	13	90	3.2	90

Центр загрузки

XMAL-Series-Metal-Cup-Pneumatic-Air-Line-Lubricator-XMA-Line.pdf

Габаритный чертеж

Модель	Размер порта (G)	A	B	C	D	F	G	H	J	K	L	M	P
XMAL2000	G1/8″-G1/4″	40	137	39	50	30	27	22	5.4	8.4	40	2.3	46
XMAL3000	G1/4″-G3/8″	57.5	154.5	39	53	41	40	23	6.5	8	53	2.3	55
XMAL4000	G1/2″	74	185.5	41	70	50	54	26	8.5	10.5	70	2.3	72.5
XMAL4000-06	G3/4″	76.5	185.5	39	70	50	54	25	8.5	10.5	70	2.3	72.5
XMAL5000	G3/4″-G1″	90	262.5	45	90	66.5	66	35	11	13	90	3.2	90
