Бесштоковый цилиндр

Q: В чем основное различие между бесштоковыми и стандартными цилиндрами?

Основные различия заключаются в их структуре и вытекающих из нее характеристиках:Структура: Бесштоковые цилиндры не имеют выступающего штока поршня; мощность передается на внешнюю каретку через отверстие в корпусе цилиндра или магнитную муфту. Штоковые цилиндры имеют шток, выступающий из корпуса цилиндра.Занимаемое пространство: У бесштоковых цилиндров монтажная длина почти равна их рабочему ходу, что позволяет сэкономить значительное пространство. Общая длина цилиндров со штоком включает ход, длину корпуса и длину удлиненного штока.Длина хода: Бесштоковые цилиндры идеально подходят для применения на длинных ходах, поскольку позволяют избежать изгиба штока. Штоки цилиндров со штоком могут погнуться или провиснуть при длинных ходах, что требует дополнительной поддержки.Направляющая нагрузки: Многие бесштоковые цилиндры оснащены встроенными или легко присоединяемыми направляющими механизмами для лучшего восприятия боковых нагрузок.

Q: Как выбрать между бесштоковыми цилиндрами с механической и магнитной связью?

Выбор зависит от конкретных потребностей применения:Механическое соединение (например, ленточный тип): Как правило, обладают большей грузоподъемностью, жесткостью, скоростью и ускорением. Подходят для большинства промышленных систем автоматизации. Однако их открытая структура может быть не идеальна для очень грязных или высокочистых сред.Магнитная связь: Внутренний и внешний поршни соединены магнитной силой, что делает корпус цилиндра полностью герметичным и защищенным от протечек. Отлично подходит для чистых помещений, пищевой/фармацевтической промышленности, коррозионных сред и подводных применений. Грузоподъемность и ударопрочность обычно ниже, чем у механических типов.

Серия OSP-P Оригинальный модульный бесштоковый цилиндр

Бесштоковый цилиндр с механическим шарниром серии MY2

Серия MY2H/HT Тип Высокопрочные прецизионные линейные направляющие Механическое соединение Бесштоковые цилиндры

Бесштоковые цилиндры с механическим соединением серии MY1B

Бесштоковые цилиндры с механическим шарниром серии MY1B - компактные и универсальные линейные перемещения

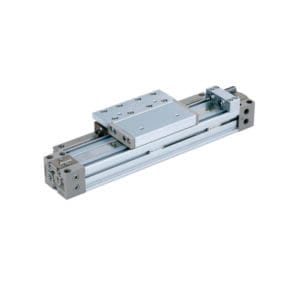

Высокоточные бесштоковые цилиндры серии MY1H со встроенной линейной направляющей

Прецизионный бесштоковый привод серии MY1M со встроенной направляющей подшипника скольжения

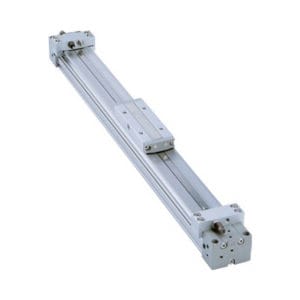

Бесштоковый цилиндр с механическим шарниром серии MY3A3BОсновной тип

Бесштоковый цилиндр с механическим соединением серии MY3

Бесштоковый цилиндр серии DGC

Раскройте потенциал высокой эффективности
Бесштоковые цилиндры

Бесштоковые цилиндры с их уникальной конструкцией дают значительные преимущества в экономии монтажного пространства и достижении длинных ходов. Мы предлагаем различные типы бесштоковых цилиндров для удовлетворения ваших разнообразных потребностей в автоматизации, помогая повысить производительность системы и эффективность использования пространства.

Почему стоит выбрать Бесштоковые цилиндры?

Максимальная экономия пространства

Благодаря отсутствию выступающего штока поршня монтажная длина бесштокового цилиндра практически равна его эффективному ходу, что значительно экономит осевое монтажное пространство.

Превосходная способность к длинному ходу

Бесштоковая конструкция предотвращает изгиб и провисание штока поршня при длинных ходах, позволяя легко достигать линейных перемещений на несколько метров и даже больше.

Универсальные направляющие для грузов

Некоторые бесштоковые цилиндры имеют встроенные направляющие или могут быть легко объединены с внешними направляющими, что позволяет им выдерживать большие радиальные нагрузки и моменты для более плавного движения.

Изучите различные виды Бесштоковые цилиндры

Бесштоковые цилиндры с механической связью

Сила передается через механическое соединение (например, стальную ленту или трос) между внутренним поршнем и внешней кареткой. Они обладают высокой грузоподъемностью и прочной конструкцией, подходящей для различных промышленных применений.

Высокая грузоподъемность и жесткость
Несколько вариантов направления движения
Возможность нанесения очень длинных ударов

Бесштоковые цилиндры с магнитной связью

Внутренний и внешний поршни соединены сильной магнитной силой, что обеспечивает бесперебойную передачу энергии. Идеально подходит для применения в условиях повышенной чистоты или в агрессивных средах.

Полностью герметичная конструкция
Компактная структура, чистый внешний вид
Подходит для специальных условий

Наш сайт Технические инновации и уникальные преимущества

Передовая технология уплотнения

Используя современные обрабатывающие центры с ЧПУ и автоматизированные производственные линии, мы строго контролируем допуски размеров и качество обработки поверхности, что обеспечивает высокую точность и стабильность фурнитуры.

Высокоточная направляющая система

В отдельных сериях используются высокоточные линейные направляющие или специальные конструкции направляющих, обеспечивающие плавное движение каретки, точное наведение и повышенную боковую нагрузку/моментную способность.

Интегрированные сенсорные решения

Оптимизированные пазы для установки датчиков совместимы с различными моделями магнитных переключателей, что обеспечивает точное определение положения и автоматическое управление.

Гибкие услуги по настройке

Мы предлагаем индивидуальные решения, основанные на особых требованиях заказчика, включая нестандартные ходы, варианты монтажа, материалы, устойчивые к высоким и низким температурам, и специальную защиту от воздействия окружающей среды.

Ключевые параметры для выбора Бесштоковые цилиндры

Размер отверстия

Определяет выходное усилие цилиндра; выбирайте в зависимости от требований к нагрузке.

Длина хода

Выбирайте, исходя из требуемого расстояния линейного перемещения; бесштоковые цилиндры обеспечивают очень длинный ход.

Грузоподъемность и моменты

Учитывайте прямую нагрузку на каретку и все приложенные моменты в различных направлениях.

Рабочая скорость

Выберите цилиндр, который соответствует диапазону скоростей, требуемому в зависимости от времени цикла и эффективности работы.

Тип амортизации

В качестве опций предлагаются пневматические, эластичные или внешние амортизаторы для поглощения удара в конце хода.

Стиль крепления

Выберите подходящие монтажные аксессуары и способы крепления в зависимости от конструкции оборудования.

Варианты датчиков

Определите, нужны ли магнитные выключатели или другие датчики для определения положения.

Рабочая среда

Учитывайте температуру, влажность, запыленность, коррозионную активность и т. д., чтобы выбрать подходящие материалы и уровни защиты.

Подробные параметры см. в руководствах к отдельным изделиям или проконсультируйтесь с нашими техническими специалистами.

Погоня за Превосходство в технологии подключения

Обработка материалов и транспортировка

Используется на автоматизированных складах и производственных линиях для горизонтальной или вертикальной транспортировки, позиционирования и сортировки изделий.

Упаковочное оборудование

Для линейных перемещений с большим ходом в упаковочных процессах, таких как запечатывание, этикетирование, картонная упаковка и укладка на поддоны.

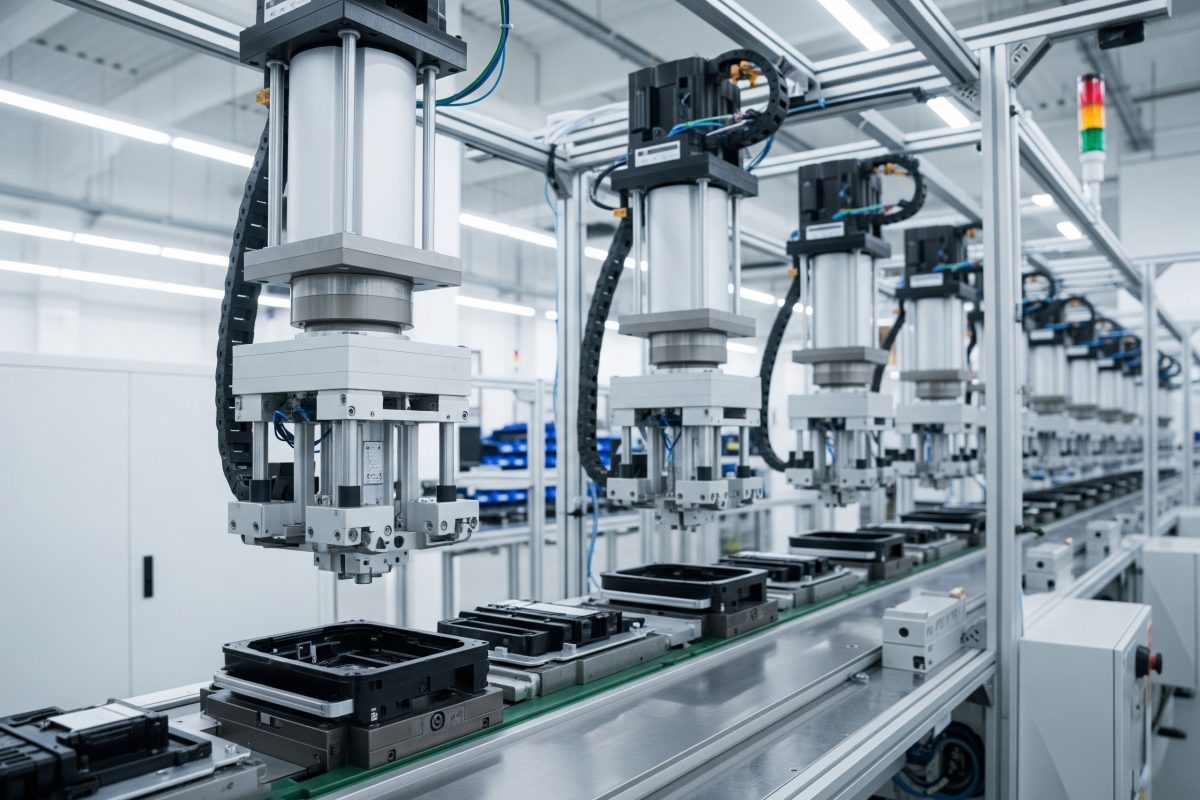

Автоматизированная сборка и тестирование

В сборочных линиях для электроники, автомобилей и т.д. для точного перемещения, позиционирования деталей и переключения испытательных станций.

Контроль и охрана дверей

Используется для открывания и закрывания защитных дверей, защитных кожухов на автоматизированном оборудовании, а также для управления большими раздвижными дверями.

Печатное и текстильное оборудование

Для поперечных возвратно-поступательных движений в печатных машинах и текстильных станках, таких как движение печатной головки и тяга ткани.

Малые портальные и ферменные системы

В качестве исполнительных механизмов в многоосевых системах перемещения X-Y-Z для точного позиционирования в широком диапазоне.

Бесштоковый цилиндр Руководство по установке и обслуживанию

Советы по установке:

Убедитесь, что монтажная поверхность плоская и жесткая, чтобы обеспечить устойчивую опору.
Тщательно выровняйте, чтобы направление движения груза было параллельно оси цилиндра, избегая дополнительных моментов.
Выберите соответствующие монтажные принадлежности и крепежные болты в зависимости от нагрузки и скорости и обеспечьте их надежную затяжку.
Перед подключением воздушных трубок всегда продувайте трубопроводы, чтобы предотвратить попадание пыли и мусора в цилиндр.
При использовании датчиков установите и настройте магнитные выключатели в соответствии с инструкцией.

Текущее обслуживание:

Регулярно осматривайте внешнюю поверхность цилиндра на предмет повреждений и проверяйте герметичность соединений.
Для типов с механическим соединением периодически проверяйте натяжение и износ уплотнительных или стальных лент.
Поддерживайте подачу чистого и сухого воздуха; регулярно проверяйте блок FRL, сливайте воду из фильтров и заменяйте фильтрующие элементы по мере необходимости.
Следите за плавностью работы цилиндра, отсутствием необычных шумов или колебаний скорости.
Смазывайте по мере необходимости (для некоторых моделей), исходя из частоты использования и условий окружающей среды, в соответствии с руководством по эксплуатации изделия.
Избегайте перегрузок, чрезмерного торможения или работы с превышением номинальных параметров.

Перед выполнением любого технического обслуживания всегда отключайте подачу воздуха и питания и сбрасывайте остаточное давление в системе, чтобы обеспечить безопасность.

Часто задаваемые вопросы о пневматических фитингах

В чем основное различие между бесштоковыми и стандартными цилиндрами?

Основные различия заключаются в их структуре и обусловленных ею характеристиках:

Структура: В бесштоковых цилиндрах нет выступающего штока; мощность передается на внешнюю каретку через отверстие в корпусе цилиндра или магнитную муфту. В цилиндрах со штоком шток поршня выступает из корпуса цилиндра.
Занятость помещения: У бесштоковых цилиндров монтажная длина почти равна их эффективному ходу, что позволяет значительно экономить место. Общая длина цилиндров со штоком включает ход, длину корпуса и длину удлиненного штока.
Длина хода: Бесштоковые цилиндры идеально подходят для работы на длинных ходах, поскольку позволяют избежать изгиба штока поршня. Штоки цилиндров со штоком могут погнуться или провиснуть при длинных ходах, что требует дополнительной поддержки.
Направление нагрузки: Многие бесштоковые цилиндры имеют встроенные или легко присоединяемые направляющие механизмы для более удобного перемещения боковой нагрузки.

Как выбрать между бесштоковыми цилиндрами с механической и магнитной связью?

Выбор зависит от конкретных потребностей применения:

Механически соединенные (например, ленточного типа): Как правило, обладают повышенной грузоподъемностью, жесткостью, скоростью и ускорением. Подходят для большинства промышленных систем автоматизации. Однако их открытая структура может быть не идеальна для очень грязных или высокочистых сред.
Магнитная связь: Внутренний и внешний поршни связаны между собой магнитной силой, что делает корпус цилиндра полностью герметичным и негерметичным. Отлично подходят для чистых помещений, пищевой/фармацевтической промышленности, коррозионных сред и подводных применений. Грузоподъемность и ударопрочность обычно ниже, чем у механических типов.

Какие основные требования предъявляются к установке грузов на бесштоковые цилиндры?

Грузы устанавливаются непосредственно на внешнюю каретку. Ключевые соображения включают:
- Выравнивание: Убедитесь, что центр тяжести груза расположен как можно ближе к центру каретки и выровнен по направлению движения, чтобы свести к минимуму внецентренную нагрузку и моменты.
- Величина нагрузки: Не превышайте максимально допустимые нагрузки и моменты, указанные в каталоге цилиндров.
- Внешнее руководство: Если нагрузка велика или присутствуют значительные боковые силы/моменты, могут потребоваться дополнительные внешние линейные направляющие для поддержки и направления нагрузки, защиты цилиндра и обеспечения точности перемещения, даже если цилиндр имеет внутреннюю направляющую.
- Соединение: Соединение между грузом и кареткой должно быть надежным и жестким, чтобы избежать ослабления.
Неправильная установка груза может серьезно повлиять на производительность и срок службы бесштоковых цилиндров.

Какой точности хода могут достичь бесштоковые цилиндры и что на это влияет?

Точность хода (или точность повторного позиционирования) бесштоковых цилиндров зависит от типа, марки и конкретной модели. Как правило, высококачественные бесштоковые цилиндры могут достигать хороших уровней точности, например, от ±0,1 мм до ±0,5 мм или выше.

Ключевые факторы, влияющие на точность хода, включают в себя:

Точность изготовления цилиндров: В том числе прямолинейность направляющих, зазор между кареткой и направляющими, постоянство трения уплотнений и т.д.
Условия нагрузки: Величина, направление и эксцентриситет нагрузки влияют на усилия на каретке и, следовательно, на позиционирование.
Точность установки: Плоскость монтажной поверхности, соосность цилиндра с механизмом перемещения.
Система управления: Скорость срабатывания клапана, логика управления ПЛК, точность и реакция датчиков.
Колебания давления воздуха: Нестабильное давление воздуха вызывает колебания выходного усилия, что влияет на позиционирование.
Рабочая скорость и ускорение: Высокие скорости или большие ускорения/замедления создают больше проблем для точности.
Температура окружающей среды: Перепады температуры могут вызвать расширение/сужение материала, что влияет на точность.

Для высокоточных применений целесообразно выбирать бесштоковые цилиндры с высокопроизводительными направляющими, оснащенные точными системами управления и датчиками.

Можно ли использовать бесштоковые цилиндры в вертикальных установках? Каковы меры предосторожности?

Да, многие бесштоковые цилиндры можно устанавливать вертикально, но для этого требуется особое внимание:

Направление нагрузки и собственный вес: При вертикальном монтаже на груз постоянно действует сила тяжести. Убедитесь, что выходное усилие цилиндра (при подъеме) или усилие удержания (при статическом положении или движении вниз) может с достаточным запасом преодолеть вес груза.
Торможение и предотвращение падений: При вертикальном подъеме, особенно при работе с тяжелыми грузами или в условиях риска для безопасности, крайне важны дополнительные тормозные устройства или механизмы защиты от падения. Полагаться только на давление воздуха для удержания груза небезопасно, так как потеря воздуха или отказ системы может привести к падению груза.
Направляющая и стабильность: Устойчивость груза более важна при вертикальном перемещении. Убедитесь, что направляющая система цилиндра выдерживает боковые силы или моменты под действием силы тяжести.
Амортизация: Надежная амортизация в конце хода необходима для поглощения энергии удара при остановке груза в вертикальном движении.
Ограничения магнитно-связанных типов: Для цилиндров без штока с магнитной связью обратите внимание на их максимальное усилие удержания при вертикальной установке, чтобы избежать разъединения из-за чрезмерной нагрузки.
Выберите подходящую модель: Проконсультируйтесь с производителем, чтобы убедиться, что выбранная модель подходит для вертикальной установки, а также узнать ее конкретные рабочие параметры и ограничения при таком применении.

При вертикальной установке бесштоковых цилиндров безопасность имеет первостепенное значение; всегда принимайте соответствующие меры защиты.

Готовность к выбору правильного Бесштоковый цилиндр Для вашего приложения?

Наша серия бесштоковых цилиндров предлагает идеальные решения для задач с большим ходом и ограниченным пространством. Ознакомьтесь с подробной информацией о продукции прямо сейчас или свяжитесь с нашей командой экспертов по пневматике для получения индивидуальной поддержки при выборе.
