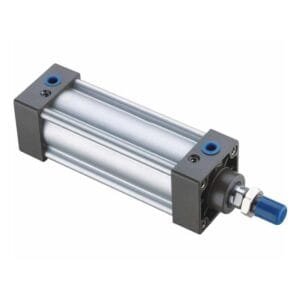

Пневматические стяжные цилиндры серии SCSU

Пневматический цилиндр серии DNC ISO6431

Пневматический цилиндр серии DNG ISO15552

Пневматический цилиндр серии SI ISO 6431

Классика и надежность Стандартный цилиндр Решения

Бесштоковые цилиндры с их уникальной конструкцией дают значительные преимущества в экономии монтажного пространства и достижении длинных ходов. Мы предлагаем различные типы бесштоковых цилиндров для удовлетворения ваших разнообразных потребностей в автоматизации, помогая повысить производительность системы и эффективность использования пространства.

Почему стоит выбрать наш Стандартные цилиндры?

Соответствует международным стандартам

Строго спроектированы и изготовлены в соответствии с ISO и другими международными стандартами, что обеспечивает универсальность и взаимозаменяемость продукции для легкого выбора и замены.

Полный ассортимент размеров и штрихов

Мы предлагаем широкий выбор размеров отверстий от малых до больших, а также богатый выбор стандартных и нестандартных ходов для удовлетворения различных потребностей.

Стабильная и надежная работа

Использование высококачественных уплотнений и прецизионных процессов обработки обеспечивает плавную работу цилиндра, длительный срок службы и низкую частоту отказов.

Понимание Стандартный цилиндр Структура и особенности

Классический дизайн, превосходные характеристики

Стандартные цилиндры обычно состоят из ствола цилиндра, поршня, штока, торцевых крышек и уплотнений. Продуманная конструкция и стабильный процесс производства делают их одними из самых распространенных пневматических приводов.

Материал ствола: Обычно из высокопрочного алюминиевого сплава или нержавеющей стали, с точно обработанной внутренней стенкой для снижения трения.
Поршневой шток: Высокоточная шлифовка, твердое хромовое покрытие для устойчивости к износу и коррозии.
Система уплотнения: Высокопроизводительные уплотнения обеспечивают хорошую герметичность и долгий срок службы.
Амортизация: Большинство стандартных цилиндров имеют регулируемую воздушную или фиксированную амортизацию на обоих концах для эффективного поглощения удара.
Универсальность монтажа: Для гибкого монтажа предлагаются различные стандартные монтажные аксессуары, такие как кронштейны, фланцы и цапфы.

Наш сайт Технические инновации и уникальные преимущества

Оптимизированная система уплотнения

Уплотнения с низким коэффициентом трения и длительным сроком службы позволяют снизить давление отрыва, повысить скорость срабатывания и увеличить срок службы цилиндра.

Самосмазывающиеся подшипники

Направляющие втулки штока поршня в некоторых моделях оснащены самосмазывающимися подшипниками, что снижает потребность в обслуживании и обеспечивает длительную бесперебойную работу.

Различные варианты амортизации

Регулируемая воздушная амортизация, фиксированные резиновые бамперы и другие опции позволяют удовлетворить потребности в поглощении ударов при различных скоростях и нагрузках.

Широкий ассортимент монтажных аксессуаров

Полный набор стандартных монтажных аксессуаров, таких как кронштейны, фланцы, цапфы и U-образные зажимы, для гибкой установки на различное оборудование.

Ключевые параметры для выбора Стандартные цилиндры

Размер отверстия

От Ø8 мм до Ø320 мм и более, что напрямую влияет на выходную силу.

Инсульт

Доступны стандартные ходы, нестандартные ходы - по запросу.

Рабочее давление

Обычно 0,1~1,0 МПа; выбирается в зависимости от фактического давления источника воздуха.

Тип действия

Двойного действия (обычные) или одинарного действия (пружинный возврат/расширение).

Амортизация

Регулируемая воздушная амортизация на обоих концах, резиновые бамперы или отсутствие амортизации.

Стиль крепления

Основной, ножной, фланцевый, одинарный/двойной клин, центральная цапфа и т.д.

Портовая резьба

M5, G1/8, G1/4, G3/8, G1/2 и т.д., в соответствии с размером отверстия.

Рабочая температура

Стандарт: -20℃~80℃; высоко/низкотемпературные версии настраиваются.

Подробные параметры см. в руководствах к отдельным изделиям или проконсультируйтесь с нашими техническими специалистами.

Широкое применение Стандартные цилиндры

Автоматизированные производственные линии

Для выполнения различных действий, таких как толкание, вытягивание, подъем, опускание, зажим и позиционирование заготовок.

Упаковочное и полиграфическое оборудование

Обеспечивает выполнение таких функций, как транспортировка материалов, маркировка, запечатывание корпусов и обработка бумаги.

Робототехника и манипуляторы

Служат в качестве приводов для роботизированных рук, выполняющих захваты, манипуляции и другие движения.

Станкостроение и производство пресс-форм

Для фиксации заготовок, открытия/закрытия пресс-формы, подачи инструмента и т.д.

Пищевая промышленность и производство напитков

Используются для наполнения, сортировки, транспортировки (требуются гигиеничные модели).

Общепромышленное оборудование

Находят применение практически во всех областях, где требуется линейное возвратно-поступательное движение.

Стандартный цилиндр Советы по установке и обслуживанию

Примечания по установке:

Перед установкой проверьте, соответствует ли модель и технические характеристики цилиндра требованиям проекта и нет ли повреждений.
Убедитесь, что монтажное основание имеет достаточную жесткость, а монтажная поверхность ровная.
Ось цилиндра должна быть соосной с направлением движения груза, чтобы избежать боковых нагрузок.
Тщательно продувайте трубопроводы перед подключением воздушных трубок, чтобы предотвратить попадание загрязнений в цилиндр.
Правильно отрегулируйте клапаны амортизаторов на обоих концах (если они регулируемые) в соответствии с нагрузкой и условиями удара.

Текущее обслуживание:

Периодически проверяйте, не ослабли ли крепежные болты и нет ли утечек воздуха в местах соединений.
Поддерживайте источник чистого воздуха; регулярно проверяйте рабочее состояние фильтров, регуляторов и смазочных устройств (если они используются).
Осмотрите поверхность штока поршня на предмет царапин или ржавчины и своевременно очистите ее.
Для цилиндров с магнитными кольцами избегайте сильных помех со стороны магнитного поля.
После длительного перерыва в работе перед вводом в эксплуатацию выполните пробный пуск на холостом ходу.

Правильная установка и техническое обслуживание - залог долгой и надежной работы стандартных цилиндров.

Стандартный цилиндр Вопросы и ответы

Как рассчитать необходимый размер отверстия в зависимости от нагрузки?

При расчете размера отверстия цилиндра обычно учитывают силу нагрузки, рабочее давление и коэффициент нагрузки. Основная формула такова:

Теоретическая выходная сила цилиндра (F) = давление (P) × эффективная площадь поршня (A)

Эффективная площадь поршня (A) = π × (диаметр отверстия D / 2)²

На практике теоретическая выходная сила должна превышать силу нагрузки. Часто учитывается коэффициент нагрузки (например, 50%-70%), что означает F × коэффициент нагрузки ≥ фактическая нагрузка. Для цилиндров двойного действия эффективная площадь отличается для выдвижения и втягивания (площадь втягивания уменьшается на площадь штока).

Мы рекомендуем предоставить подробную информацию об условиях нагрузки и рабочем давлении, чтобы наши технические инженеры помогут с выбором.

Для чего нужна стандартная цилиндрическая амортизация и как ее отрегулировать?

Цель: Амортизация цилиндра поглощает остаточную кинетическую энергию, когда поршень достигает конца своего хода, уменьшая удар и шум, защищая цилиндр и оборудование и продлевая срок службы. Это особенно важно для высокоскоростных и тяжелонагруженных систем.

Регулировка (для регулировки воздушной амортизации):

Стандартные цилиндры обычно имеют клапаны регулировки подушки (дроссельные заслонки) на обоих концах.
Поворот клапана по часовой стрелке увеличивает амортизацию (более медленный выхлоп); против часовой стрелки уменьшает амортизацию (более быстрый выхлоп).
Регулируйте, постепенно открывая поршень из полностью закрытого состояния (или состояния минимальной амортизации), наблюдая за работой цилиндра до тех пор, пока поршень не остановится плавно в конце хода без значительного удара.
Отрегулируйте амортизацию на обоих концах отдельно. Избегайте чрезмерной регулировки или чрезмерной амортизации, которая может замедлить работу.

Что делать, если мне нужна длина хода, не указанная в стандартной комплектации?

Большинство наших стандартных серий цилиндров поддерживают нестандартную настройку хода. Вы можете указать точную длину хода, необходимую для вашего применения.
При изготовлении нестандартных штрихов, пожалуйста, обратите внимание:
- Чрезмерно длинные штрихи: Может потребоваться учесть прочность и устойчивость поршневого штока для предотвращения изгиба. Для очень длинных ходов может потребоваться более толстый поршневой шток или другие типы цилиндров (например, бесштоковые).
- Очень короткие штрихи: Могут также иметь производственные ограничения.
- Время выполнения: Сроки изготовления нестандартных изделий на заказ обычно больше, чем у стандартных изделий.
Пожалуйста, свяжитесь с нашим отделом продаж или техническим отделом с вашими конкретными требованиями к ходу, и мы оценим целесообразность и предложим решение.

Можно ли использовать стандартные цилиндры в особых условиях?

Стандартные цилиндры со стандартными материалами и конструкцией подходят для общепромышленных условий. Для особых условий мы часто можем предложить индивидуальные решения:

Высокотемпературные среды: Могут использоваться уплотнения, устойчивые к высоким температурам (например, FKM/Viton®), и высокотемпературная смазка. Для некоторых моделей может потребоваться специальная обработка материалов ствола и штока.
Низкотемпературные среды: Можно использовать уплотнения и смазку, устойчивые к низким температурам.
Коррозионные среды: Для изготовления ствола, штока поршня, торцевых крышек и крепежных элементов может использоваться нержавеющая сталь, а также коррозионностойкие уплотнения.
Пыльная среда: Подумайте о том, чтобы добавить башмак поршневого штока или выбрать продукты с более высокими показателями защиты.
Чистые помещения: Для удовлетворения требований к чистоте могут быть выбраны специальные материалы, методы обработки поверхности и смазки.

Пожалуйста, при запросе укажите условия вашей рабочей среды, чтобы мы могли порекомендовать или изготовить на заказ подходящие продукты.

Как правильно выбрать датчик (магнитный выключатель) для стандартного цилиндра?

При выборе магнитного переключателя для стандартного цилиндра учитывайте следующие моменты:

Магнитный поршень: Сначала убедитесь, что поршень стандартного цилиндра оснащен постоянным магнитом (магнитным кольцом). Только цилиндры с магнитными поршнями могут использоваться с магнитными выключателями. Большинство наших стандартных цилиндров можно заказать с магнитным поршнем.
Тип переключателя: К распространенным типам относятся герконы и твердотельные переключатели (например, на эффекте Холла, магниторезистивные). Герконовые переключатели дешевле, но имеют меньший срок службы и ударопрочность, чем полупроводниковые; полупроводниковые переключатели обеспечивают более быстрый отклик, более длительный срок службы и не имеют механических контактов.
Рабочее напряжение и ток: Выберите соответствующее напряжение (например, DC24V, AC110V) и ток нагрузки в соответствии с вашей системой управления.
Тип выхода: NPN, PNP, 2-проводные, 3-проводные и т.д.
Индикаторная лампочка: Переключатели со светодиодными индикаторами позволяют легко следить за рабочим состоянием.
Способ крепления: Выберите соответствующий способ монтажа выключателя в зависимости от типа монтажного паза ствола цилиндра (например, Т-образный паз, С-образный паз, стяжной стержень).
Длина кабеля и разъем: Выберите подходящую длину кабеля и определите, нужен ли предварительно подключенный разъем.

Вы можете ознакомиться с нашим каталогом принадлежностей для цилиндров или обратитесь к нашему техническому персоналу для получения соответствующих рекомендаций.

Выберите идеал Стандартный цилиндрдля ваших потребностей в автоматизации

Наша серия стандартных цилиндров, отличающаяся превосходной универсальностью, надежностью и экономичностью, обеспечивает силовую поддержку для различных отраслей промышленности. Ознакомьтесь с нашей продукцией прямо сейчас или свяжитесь с нашей командой экспертов по пневматике для профессионального выбора и технической поддержки.
