Цилиндр с двойным штоком

Q: Как определяется длина хода цилиндра с двойным штоком?

Длина хода двухштокового цилиндра определяется как общее расстояние, которое проходит поршень от одного крайнего положения до другого. То есть это расстояние, на которое перемещается один конец штока относительно корпуса цилиндра, когда поршень полностью перемещается из одного крайнего положения в другое. Важно отметить, что поскольку штоки выдвигаются с обоих концов, общая длина цилиндра в сборе (корпус + полностью выдвинутые штоки) будет больше, чем у одноштокового цилиндра с тем же ходом. Однако "рабочая зона" или пространство, необходимое для подвижных частей, может быть разным в зависимости от того, как прикреплен груз и где закреплен корпус цилиндра.

Q: Существуют ли особые требования к управлению цилиндрами с двойным штоком?

Управление цилиндрами с двойным штоком в целом аналогично управлению стандартными цилиндрами двойного действия с одинарным штоком. Обычно используется 5-портовый, 2-позиционный (5/2) или 5-портовый, 3-позиционный (5/3) распределительный клапан.Ключевые соображения включают:Размер клапана: Убедитесь, что пропускная способность клапана (значение Cv) соответствует размеру отверстия цилиндра и требуемой скорости.Регулирование скорости: Клапаны управления потоком (регуляторы скорости) могут быть установлены на выпускных отверстиях для независимой регулировки скорости выдвижения и втягивания.Амортизация: Используйте встроенную амортизацию цилиндра или добавьте внешние амортизаторы, если речь идет о высоких скоростях или тяжелых нагрузках.Синхронизация (если применимо): Если цилиндр используется для перемещения двух отдельных грузов, которые должны быть синхронизированы, может потребоваться тщательная механическая конструкция и потенциально более сложная логика управления.

Q: Можно ли получить цилиндр с двойным штоком с разными диаметрами или удлинением штока с каждой стороны?

Стандартные двухштоковые цилиндры обычно имеют штоки одинакового диаметра и одинаково выдвинуты из центра поршня для достижения сбалансированной работы. Это наиболее распространенная конфигурация. Однако для конкретных применений возможны и индивидуальные варианты, хотя они менее распространены:Разные диаметры штоков: В этом случае эффективная площадь поршня для выдвижения и втягивания с каждой стороны будет разной, что приведет к неравным усилиям. Это делается редко, если только не требуется определенная дифференциальная сила.Неравные удлинения штоков (в состоянии покоя): Возможно, можно настроить положение "в покое" или полностью втянутое/вытянутое положение одного штока относительно другого, но это зависит от внутренней конструкции и возможностей конкретного производителя.Если у вас есть такие уникальные требования, лучше всего обсудить их с нашей командой инженеров. Мы можем изучить целесообразность и потенциальные конструктивные последствия для индивидуального решения.

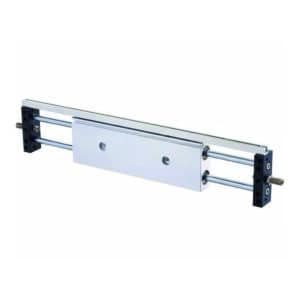

Двухштоковый пневматический слайд серии STM

Двухштоковый пневматический ползун серии STM (подшипник скольжения)

Пневматический цилиндр с двойным штоком серии CXS

Двухштоковый пневматический цилиндр серии TN

Прочность и точность Цилиндры с двойным штоком

Откройте для себя повышенную стабильность и невращающуюся точность наших цилиндров с двойным штоком. Эти цилиндры, разработанные для применений, требующих сбалансированного усилия и устойчивости к боковым нагрузкам, обеспечивают превосходную производительность и надежность для решения сложных задач автоматизации.

Ключевые преимущества нашей компании Цилиндры с двойным штоком

Сбалансированный выход силы

Благодаря штокам, выходящим с обоих концов, эти цилиндры обеспечивают одинаковое усилие и скорость в обоих направлениях движения, что идеально подходит для применения в системах "толкай-тяни".

Неповоротная точность

Двойная конструкция штока предотвращает вращение поршня, обеспечивая точное выравнивание и позиционирование для задач, требующих невращательного движения.

Повышенная стабильность нагрузки

Обеспечивает повышенную устойчивость к боковым нагрузкам и изгибающим моментам по сравнению с цилиндрами с одним штоком, что повышает стабильность и увеличивает срок службы.

Понимание Цилиндр с двойным штоком Строительство

Создан для баланса и прочности

Двухштоковые цилиндры имеют один поршень с двумя штоками, выходящими из корпуса цилиндра в противоположных направлениях. Такая конструкция обеспечивает стабильность и позволяет выполнять работу на обоих концах одновременно или поочередно.

Симметричный дизайн: Обеспечивает сбалансированные усилия и плавное, равномерное движение.
Прочная конструкция: Изготовлен из высококачественных материалов для долговечности в сложных промышленных условиях.
Универсальное крепление: Доступно несколько вариантов крепления для удовлетворения различных требований к установке.
Система уплотнения: Усовершенствованные уплотнения обеспечивают надежную, бесперебойную работу и увеличенный срок службы.
Варианты амортизации: Имеется регулируемая воздушная амортизация для поглощения удара в конце хода.

Наш сайт Технические характеристики цилиндра с двойным штоком

Прецизионные обработанные стержни

Поршневые штоки высокой прочности с твердым хромовым покрытием обеспечивают превосходную износостойкость и плавность хода.

Долговечное уплотнение

Использование передовых материалов и конструкции уплотнений позволяет минимизировать трение, предотвратить утечку и обеспечить длительный срок службы.

Интегрированное руководство (по желанию)

Некоторые серии предлагают встроенные направляющие втулки или опции внешних направляющих для дополнительного повышения устойчивости к боковым нагрузкам и моментам.

Параметры настройки

Мы предлагаем индивидуальную настройку длины хода, способов крепления и материалов для удовлетворения конкретных требований.

Ключевые параметры для выбора Цилиндры с двойным штоком

Размер отверстия

Определяет выходное усилие цилиндра.

Длина хода

Расстояние перемещения поршневых штоков.

Рабочее давление

Диапазон давления воздуха, на который рассчитан цилиндр.

Стиль крепления

Различные варианты: базовый, ножной, фланцевый, клиновидный.

Конфигурация конца штока

Тип резьбы и размеры для крепления груза.

Амортизация

Регулируемая воздушная амортизация или фиксированные бамперы.

Точность без вращения

Степень предотвращения вращения стержня.

Магнитный поршень Опция

Для использования с датчиками положения (магнитными переключателями).

Подробные параметры см. в руководствах к отдельным изделиям или проконсультируйтесь с нашими техническими специалистами.

Типичные применения Цилиндры с двойным штоком

Подбор и размещение блоков

Обеспечивает стабильное невращательное линейное движение для роботизированных манипуляторов и систем перемещения материалов.

Конвейерные системы

Используется для отвода, остановки или размещения изделий на ленточных конвейерах с повышенной устойчивостью.

Зажимные приспособления

Обеспечивает сбалансированное усилие зажима с двух сторон, идеально подходит для фиксации заготовок во время обработки или сборки.

Привод дверей и ворот

Обеспечивает плавное и контролируемое движение для открытия и закрытия автоматических дверей, ворот или люков.

Этикетировочные и печатные машины

Обеспечивает точное, не вращательное движение головок аппликаторов или печатающих головок.

Системы синхронизированного движения

Там, где необходимо одновременно привести в действие две точки со сбалансированным усилием, например, подъемные платформы.

Цилиндр с двойным штоком Установка и обслуживание

Советы по установке:

Убедитесь, что монтажная поверхность жесткая и плоская, чтобы избежать деформации корпуса цилиндра.
Тщательно выровняйте ось цилиндра по направлению движения груза, чтобы избежать боковой нагрузки на поршневые штоки.
Используйте соответствующие фитинги и убедитесь, что воздушные линии чистые перед подключением, чтобы предотвратить попадание загрязняющих веществ.
При подключении нагрузки к обоим концам шатуна обеспечьте правильное выравнивание и синхронизацию, если это требуется в конкретном случае.
Отрегулируйте амортизирующие винты (если применимо), чтобы добиться плавного замедления в конце хода.

Текущее обслуживание:

Регулярно проверяйте наличие утечек воздуха в уплотнениях и фитингах.
Поддерживайте подачу чистого и правильно смазанного воздуха (если это требуется моделью цилиндра).
Проверьте поршневые штоки на наличие задиров, коррозии или повреждений. Содержите их в чистоте.
Убедитесь, что крепежные болты затянуты и надежно закреплены.
Прислушайтесь к необычным звукам во время работы, которые могут свидетельствовать о внутреннем износе или проблемах.

Соблюдение правил установки и технического обслуживания максимально увеличит производительность и срок службы ваших двухштоковых цилиндров.

Цилиндр с двойным штоком Вопросы и ответы

Когда следует выбирать цилиндр с двойным штоком вместо цилиндра с одинарным штоком?

Выбирайте цилиндр с двойным штоком, если для вашей задачи требуется одно или несколько из следующих условий:

Неповоротное движение: Двойные штоки предотвращают вращение поршня, что очень важно для таких задач, как точное позиционирование или когда закрепленная оснастка должна сохранять определенную ориентацию.
Сбалансированная сила/скорость: Поскольку площадь поршня при выдвижении и втягивании практически одинакова (разница в площади штока только в том случае, если один шток меньше, что бывает редко), они обеспечивают более сбалансированное усилие и скорость в обоих направлениях.
Повышенная устойчивость к боковым нагрузкам: Два штока обеспечивают лучшую поддержку и могут выдерживать большие боковые нагрузки или изгибающие моменты по сравнению с одноштоковым цилиндром с аналогичным размером отверстия.
Работа на обоих концах: Вы можете прикреплять грузы или выполнять работу на обоих концах цилиндра одновременно или независимо друг от друга.
Применение сквозного стержня: Шток, полностью проходящий через цилиндр, может использоваться для сенсорных или механических связей.

Обеспечивают ли цилиндры с двойным штоком вдвое большее усилие, чем цилиндры с одинарным штоком?

Не совсем так. Цилиндр с двойным штоком имеет один поршень. Выдаваемое усилие определяется давлением воздуха, действующим на площадь этого поршня.

Силы расширения: Давление действует на всю площадь поршня за вычетом площади одного штока (если давление прикладывается к торцевой крышке, из которой выходит один шток).
Усилие втягивания: Давление действует на всю площадь поршня за вычетом площади другого штока.

Поскольку оба штока обычно имеют одинаковый диаметр, эффективная площадь выдвижения и втягивания очень похожа, что приводит к сбалансированным усилиям. Однако он не обеспечивает "удвоение силы" по сравнению с цилиндром с одним штоком одинаковый размер отверстия. Главное преимущество - не удвоенная сила, а сбалансированная сила, отсутствие вращения и улучшенная стабильность.

Как определяется длина хода цилиндра с двойным штоком?

Длина хода цилиндра с двойным штоком определяется как общее расстояние, которое проходит поршень от одного крайнего положения до другого. Это означает, что это расстояние, на которое перемещается один конец штока относительно корпуса цилиндра, когда поршень полностью перемещается от одной торцевой крышки к другой.
Важно отметить, что поскольку штоки выдвигаются с обоих концов, общая длина цилиндра в сборе (корпус + полностью выдвинутые штоки) будет больше, чем у одноштокового цилиндра с тем же ходом. Однако "рабочее пространство" или пространство, необходимое для движущихся частей, может быть разным в зависимости от того, как прикреплен груз и где закреплен корпус цилиндра.

Существуют ли особые требования к управлению цилиндрами с двойным штоком?

Управление двухштоковыми цилиндрами в целом аналогично управлению стандартными одноштоковыми цилиндрами двойного действия. Обычно используется 5-портовый, 2-позиционный (5/2) или 5-портовый, 3-позиционный (5/3) распределительный клапан.

Ключевые соображения включают:

Определение размеров клапанов: Убедитесь, что пропускная способность клапана (значение Cv) соответствует размеру отверстия цилиндра и требуемой скорости.
Контроль скорости: На выпускных отверстиях могут быть установлены клапаны управления потоком (регуляторы скорости) для независимой регулировки скорости выдвижения и втягивания.
Амортизация: Используйте встроенную амортизацию цилиндра или добавьте внешние амортизаторы, если речь идет о высоких скоростях или тяжелых грузах.
Синхронизация (если применимо): Если цилиндр используется для перемещения двух отдельных грузов, которые должны быть синхронизированы, может потребоваться тщательная механическая конструкция и потенциально более сложная логика управления.

Можно ли получить цилиндр с двойным штоком с разными диаметрами или удлинением штока с каждой стороны?

Стандартные двухштоковые цилиндры обычно имеют поршневые штоки из одинакового диаметра и одинакового удлинения от центра поршня для достижения сбалансированной производительности. Это наиболее распространенная конфигурация.

Однако для специфических применений, адаптированные версии может быть возможным, хотя и менее распространенным:

Различные диаметры стержней: Это приведет к тому, что эффективные площади поршня для выдвижения и втягивания с каждой стороны будут разными, что приведет к неравным усилиям. Это редко делается, если только не требуется определенное дифференциальное усилие.
Неравномерное удлинение стержня (в покое): Возможно, можно настроить положение "в покое" или полностью убранное/выдвинутое положение одного стержня относительно другого, но это зависит от внутренней конструкции и возможностей конкретного производителя.

Если у вас такие уникальные требования, лучше всего обсудите его с нашей командой инженеров. Мы можем изучить целесообразность и потенциальные последствия для дизайна индивидуального решения.

Добейтесь сбалансированной мощности и точности с помощью нашего Цилиндры с двойным штоком

Наши цилиндры с двойным штоком обеспечивают повышенную стабильность, точность без проворачивания и универсальные характеристики для решения ваших задач автоматизации. Изучите наш ассортимент или свяжитесь с нашими специалистами по пневматике, чтобы получить квалифицированную консультацию и индивидуальные решения.
