Titreşim Rezonansı Endüstriyel Ekipman Performansını Nasıl Etkiler?

Her bakım mühendisinin kabusu beklenmedik ekipman arızalarıdır. Makineler doğal frekanslarında titreştiğinde, dakikalar içinde yıkıcı hasarlar meydana gelebilir. Bu sorunun şirketlere binlerce duruş süresine mal olduğunu gördüm.

Titreşim rezonansı oluşur Harici bir kuvvet bir sistemin doğal frekansıyla eşleştiğinde, güçlendirilmiş salınımlara neden olur¹ ekipmana zarar verebilir. Bu olgunun anlaşılması ve kontrol edilmesi, arızaların önlenmesi ve makine ömrünün uzatılması için çok önemlidir.

Kısa bir hikaye paylaşmama izin verin. Geçen yıl Almanya'dan bir müşteri panik içinde beni aradı. Üretim hatları durmuştu çünkü bir çubuksuz si̇li̇ndi̇r şiddetli bir şekilde titriyordu. Sorun neydi? Rezonans. Bu makalenin sonunda, sistemlerinizdeki benzer sorunları nasıl tespit edeceğinizi ve önleyeceğinizi anlayacaksınız.

İçindekiler

• Doğal Frekans Formülü: Sisteminizin Hassas Noktalarını Nasıl Hesaplayabilirsiniz?
• Kütle-Yay Modeli: Bu Basitleştirilmiş Yaklaşım Neden Bu Kadar Değerli?
• Sönümleme Oranı Optimizasyonu: Hangi Deneyler En İyi Sonuçları Verir?
• Sonuç
• Titreşim Rezonansı Hakkında SSS

Doğal Frekans Formülü: Sisteminizin Hassas Noktalarını Nasıl Hesaplayabilirsiniz?

Ekipmanınızın doğal frekansını anlamak, rezonans sorunlarını önlemeye yönelik ilk adımdır. Bu kritik değer, sisteminizin titreşim sorunlarına karşı en savunmasız olduğu zamanı belirler².

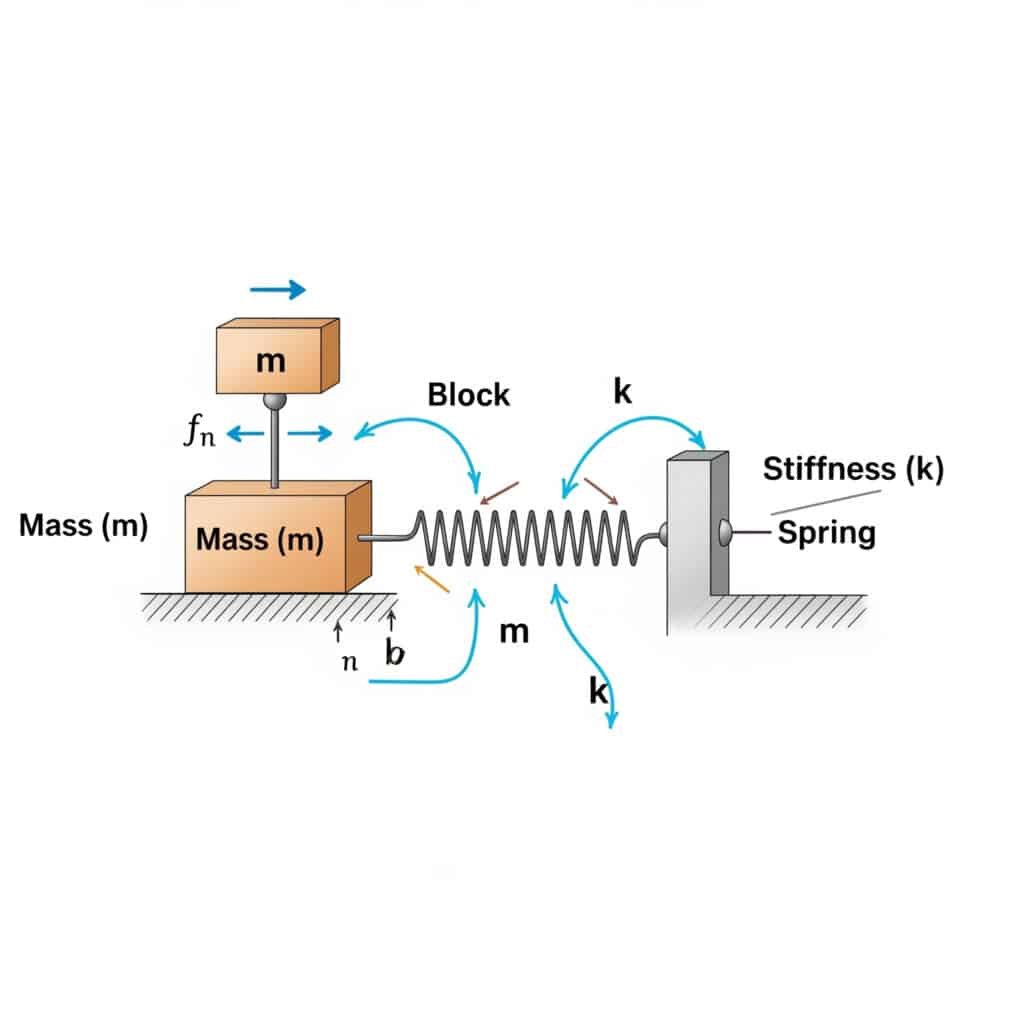

Doğal frekans ($f_n$) formülü kullanılarak hesaplanabilir: $f_n = \frac{1}{2\pi} \times \sqrt{\frac{k}{m}}$, nerede $k$ sertlik katsayısı ve $m$ kütledir. Bu hesaplama, eşleşen dış kuvvetler tarafından uyarıldığında sisteminizin rezonansa gireceği frekansı ortaya çıkarır.

İsviçre'de bir üretim tesisini ziyaret ettiğimde, rotsuz pnömatik silindirlerinin zamanından önce arızalandığını fark ettim. Bakım ekipleri kurulumlarının doğal frekansını hesaplamamıştı. Bu formülü uyguladıktan sonra, çalışma hızlarının sistemin doğal frekansına tehlikeli derecede yakın olduğunu tespit ettik.

Doğal Frekans Hesaplamalarının Pratik Uygulamaları

Doğal frekans formülü sadece teorik değildir; çeşitli endüstriyel ortamlarda doğrudan uygulamaları vardır:

1. Ekipman Seçimi: Çalışma koşullarınızdan uzak doğal frekanslara sahip bileşenlerin seçilmesi
2. Önleyici Bakım: Titreşim risk profillerine göre denetimlerin planlanması
3. Sorun Giderme: Beklenmedik titreşimlerin temel nedeninin belirlenmesi

Endüstriyel Bileşenler için Ortak Doğal Frekans Değerleri

Doğal Frekansı Etkileyen Kritik Faktörler

Doğal frekans hesaplaması basit gibi görünse de çeşitli faktörler gerçek dünya uygulamalarını karmaşık hale getirebilir:

• Üniform olmayan kütle dağılımı: Endüstriyel bileşenlerin çoğu mükemmel dağılmış kütleye sahip değildir
• Değişken sertlik: Bileşenler farklı yönlerde farklı sertliklere sahip olabilir
• Bağlantı noktaları: Bileşenlerin nasıl monte edildiği titreşim özelliklerini önemli ölçüde etkiler
• Sıcaklık etkileri: Hem kütle hem de sertlik özellikleri sıcaklıkla değişebilir

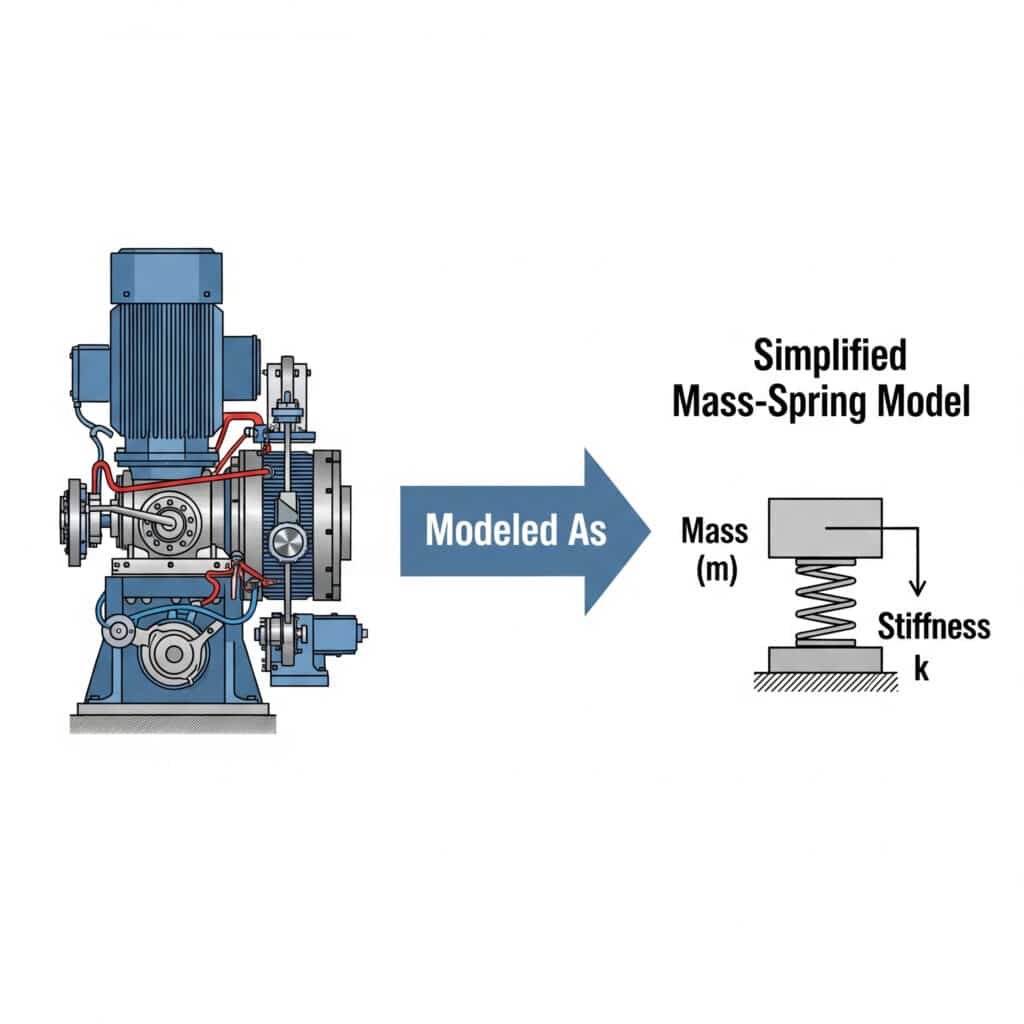

Kütle-Yay Modeli: Bu Basitleştirilmiş Yaklaşım Neden Bu Kadar Değerli?

Kütle-yay modeli, karmaşık titreşim sistemlerini anlamak için sezgisel bir çerçeve sağlar. Karmaşık makineleri, mühendislerin kolayca analiz edebileceği temel unsurlara indirger.

Kütle-yay modeli mekanik sistemleri yaylarla bağlı ayrık kütleler olarak temsil ederek titreşim analizini basitleştirir³. Bu yaklaşım, mühendislerin sistem davranışını tahmin etmelerine, potansiyel rezonans sorunlarını belirlemelerine ve karmaşık matematik olmadan etkili çözümler geliştirmelerine olanak tanır.

Michigan'da kılavuzlu çubuksuz silindirlerinin neden arızalandığını anlayamayan bir otomotiv parçaları üreticisi ile çalıştığımı hatırlıyorum. Sistemlerini basit bir kütle-yay düzenlemesi olarak modelleyerek, montaj braketlerinin istenmeyen yaylar olarak hareket ettiğini ve bir rezonans durumu yarattığını tespit ettik.

Gerçek Sistemlerin Kütle-Yay Modellerine Dönüştürülmesi

Bu yaklaşımı ekipmanınıza uygulamak için:

1. Kilit kitleleri belirleyin: Hangi bileşenlerin önemli ağırlığa katkıda bulunduğunu belirleyin
2. Yay elemanlarının yerini belirleyin: Enerji depolayan ve serbest bırakan bileşenler bulun (gerçek yaylar, esnek bağlantılar, vb.)
3. Harita bağlantıları: Kütlelerin ve yayların nasıl etkileştiğini belgeleyin
4. Basitleştirin: Yönetilebilir bir model oluşturmak için benzer unsurları birleştirin

Kütle Yaylı Sistem Türleri

Gelişmiş Modelleme Hususları

Temel kütle-yay modeli değerli olmakla birlikte, bazı geliştirmeler onu daha gerçekçi kılmaktadır:

• Damperlerin eklenmesi: Gerçek sistemlerde her zaman enerji kaybı vardır
• Doğrusal olmayan durumların dikkate alınması: Yaylar her zaman Hooke Yasası'na mükemmel şekilde uymaz⁴
• Zorlanmış titreşim için muhasebe: Dış güçler sistem davranışını değiştirir
• Kuplaj etkilerinin dahil edilmesi: Bir yöndeki hareket diğer yönleri etkileyebilir

Sönümleme Oranı Optimizasyonu: Hangi Deneyler En İyi Sonuçları Verir?

Sönümleme, rezonans sorunlarına karşı en iyi savunmanızdır. Deneme yoluyla optimum sönümleme oranını bulmak, sistem performansını ve güvenilirliğini önemli ölçüde artırabilir.

Sönümleme oranı optimizasyon deneyleri, titreşim kontrolü ve sistem duyarlılığı arasındaki ideal dengeyi bulmak için farklı sönümleme konfigürasyonlarının sistematik olarak test edilmesini içerir. Optimum sönümleme oranı tipik olarak 0,2 ile 0,7 arasındadır⁵, Aşırı enerji kaybı olmadan yeterli titreşim bastırma sağlar.

Geçen ay, Fransa'daki bir gıda işleme ekipmanı üreticisinin manyetik çubuksuz silindirlerindeki kalıcı titreşim sorunlarını çözmesine yardımcı oldum. Bir dizi sönümleme oranı deneyiyle, orijinal tasarımlarının sadece 0,05'lik bir sönümleme oranına sahip olduğunu keşfettik; bu oran rezonans sorunlarını önlemek için çok düşüktü.

Sönümleme Oranı Testi için Deneysel Kurulum

Etkili sönümleme optimizasyon deneyleri yapmak:

1. Temel ölçüm: Ek sönümleme olmadan sistem yanıtını kaydedin
2. Artımlı test: Kontrollü artışlarla sönümleme elemanları ekleyin
3. Yanıt ölçümü: Genlik, yerleşme süresi ve frekans tepkisini ölçün
4. Veri analizi: Her konfigürasyon için sönümleme oranını hesaplayın
5. Doğrulama: Gerçek çalışma koşulları altında performansı doğrulayın

Sönümleme Teknolojileri Karşılaştırması

Farklı Çalışma Koşulları için Sönümlemeyi Optimize Etme

İdeal sönümleme oranı evrensel değildir; özel uygulamanıza bağlıdır:

• Yüksek hızlı operasyonlar: Düşük sönümleme oranları (0,1-0,3) tepkiselliği korur
• Hassas uygulamalar: Daha yüksek sönümleme oranları (0,5-0,7) stabilite sağlar
• Değişken yük sistemleri: Uyarlanabilir sönümleme gerekli olabilir
• Sıcaklığa duyarlı ortamlar: Kararlı özelliklere sahip sönümleme malzemelerini göz önünde bulundurun

Örnek Olay İncelemesi: Rotsuz Silindir Sönümleme Optimizasyonu

Bir paketleme makinesi için çift etkili kolsuz bir silindiri optimize ederken, beş farklı sönümleme konfigürasyonunu test ettik:

1. Standart uç yastıkları: Sönümleme oranı = 0,12
2. Uzatılmış minderler: Sönümleme oranı = 0,25
3. Harici amortisörler: Sönümleme oranı = 0,41
4. Kompozit montaj braketleri: Sönümleme oranı = 0,38
5. Kombine yaklaşım (3+4): Sönümleme oranı = 0,53

Birleşik yaklaşım, kabul edilebilir yanıt sürelerini korurken titreşim genliğini 78% azaltarak en iyi performansı sağlamıştır.

Sonuç

Doğal frekans hesaplamaları, kütle-yay modellemesi ve sönümleme oranı optimizasyonu yoluyla titreşim rezonansını anlamak, ekipman arızalarını önlemek için çok önemlidir. Bu ilkeleri uygulayarak makine ömrünü uzatabilir, arıza süresini azaltabilir ve genel sistem performansını iyileştirebilirsiniz.

Titreşim Rezonansı Hakkında SSS
