Pnömatik Valf Boyutlandırma Hesapları ve Debi Performansı

Pnömatik valf boyutlandırma hesapları, silindir geometrisi ve strok süresinden katalog debi verilerine ve yüklü makine doğrulamasına uzanan izlenebilir bir zincirdir. Çevrim ortalaması tüketiminden veya port dişinden değil, komut verilen strok sırasında gereken havadan başlayın. Her iki hazne hacmini hesaplayın, mutlak basıncı kullanın ve üretici tarafından desteklenen tek bir Cv veya ISO 6358 yöntemi uygulayın.

Bu makale tamamlanmış bir hesabı denetler: eksik girdileri, birimleri, basınç referanslarını, anma yöntemlerini, yönsel yolları ve kabul kanıtını kontrol eder. Sabit bir hareket hedefi etrafındaki ilk boyutlandırma iş akışı için belirli bir silindir strok süresine göre solenoid valf boyutlandırma kılavuzunu kullanın. Katsayı temelleri için pnömatik sistemde Cv’nin ne anlama geldiğini okuyun.

Temel sonuçlar

Parker’ın uygulamalı silindir örneği, bir saniyelik strok için Cv 1.06 gerektirir.

Her strok için mutlak basıncı ve hedef süreyi kullanın.

Uzama ve geri çekilmeyi ayrı ayrı hesaplayın.

Belirtilen katalog koşullarında besleme ve egzoz anma değerlerini kontrol edin.

Seçimi dinamik basınç ve zamanlanmış strok testleriyle kanıtlayın.

Boyutlandırma Denetim Aşaması 1: Gerekli Girdiler Eksiksiz mi?

Parker’ın yayımladığı Cv 1.06 örneği beş uygulama girdisi kullanır: 3.25 inç iç çap, 12 inç strok, 80 psig besleme, izin verilen 5 psi basınç düşümü ve 1 saniyelik strok (Parker Pnömatik Valf Ürünleri Mühendislik Verileri; erişim 22 Temmuz 2026). Bunlardan herhangi birinin eksik olması sonucu değiştirir.

Aşağıdaki değerleri hem uzama hem de geri çekilme için kaydedin:

Girdi	Gerekli değer	Valf boyutlandırmasını neden değiştirir
Silindir geometrisi	İç çap, mil çapı, strok	Kapak tarafı ve mil tarafı hazne hacmini belirler
Hareket hedefi	Uzama süresi, geri çekilme süresi, bekleme süresi	Strok talebini ortalama tüketimden ayırır
Basınç	Yüklü valf giriş basıncı ve silindir portu basıncı	Kullanılabilir basıncı ve izin verilen düşümü belirler
Yük durumu	Kütle, yön, ivme, sürtünme	Hesaplanan basıncın yükü hareket ettirip ettiremeyeceğini belirler
Hava yolu	Valf modeli, hortum iç çapı ve uzunluğu, rakorlar, kumandalar, susturucular	Valf gövdesi dışındaki kısıtlamaları belirler
Çalışma düzeni	Dakikadaki çevrim sayısı ve eşzamanlı aktüatörler	Dal ve kompresör talebini belirler
Ortam	Hava sıcaklığı ve katalog referans koşulları	Standart debi dönüşümlerini tutarlı tutar

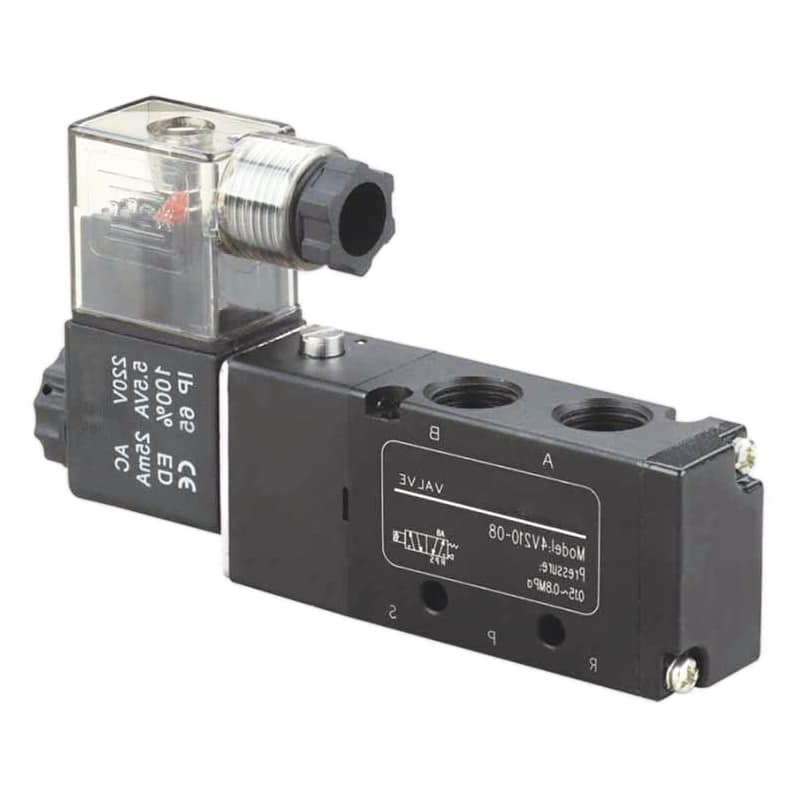

Port ölçüsünün ve her besleme ile egzoz debi yolunun kontrol edilmesi gerektiğini gösteren yön valfi ailesi

Port ölçüsü listede yer almalıdır, ancak kapasite anma değeri değildir. İki G1/4 valfin sürgü geçitleri, iç dönüşleri, pilot düzenleri ve egzoz anma değerleri farklı olabilir. Gerçek girişten iş portuna ve iş portundan egzoza uzanan yollar için debi verilerini isteyin. Tek bir başlık değerinin 5/2 veya 5/3 valf içindeki her yolu tanımladığını varsaymayın.

Kullanılabilir asgari veri kümesi yönseldir. “Gerekli SCFM” adı verilen tek bir değer, hangi haznenin dolduğunu, hangi haznenin boşaldığını, bu strokun ne kadar sürebileceğini ve hangi valf yolunun etkin olduğunu gizler. Uzama ve geri çekilme için ayrı sütunları olan bir çalışma sayfası, bir model numarası tartışmaya girmeden önce bu belirsizliği önler.

Boyutlandırma Denetim Aşaması 2: Uzama ve Geri Çekilme Hacimleri Doğru mu?

1 inç mile sahip 4 inç iç çaplı bir silindirde kapak tarafı alanı 12.566 in², mil tarafı alanı 11.781 in² ve fark %6.25’tir. Geometri, Parker’ın P1F teknik kataloğu gibi pnömatik silindir kataloglarında kullanılan basınç-alan ilişkilerini izler (Parker P1F Kataloğu; erişim 22 Temmuz 2026).

Tek milli bir silindirde kapak tarafı piston alanı şöyledir:

$A_p = \frac{\pi D^2}{4}$

Burada $A_p$ kapak tarafı alanı, $D$ ise iç çap değeridir. Mil tarafındaki halka alanı şöyledir:

$A_a = \frac{\pi \left(D^2-d^2\right)}{4}$

Burada $A_a$ mil tarafı alanı, $d$ ise mil çapıdır. Tüm hesap boyunca uyumlu uzunluk birimleri kullanın.

Geometrik hazne hacimleri şöyledir:

$V_e = A_p L$

$V_r = A_a L$

Bu denklemlerde $V_e$ ve $V_r$ uzama ve geri çekilme hacimleridir; $L$ ise stroktur. Hortum ve manifold ölü hacmi, silindir haznesine göre büyükse bunu ekleyin. Bu ekleme, uzun hortumlarla bağlanan küçük iç çaplı silindirlerde önem taşıyabilir.

İki milin çapı aynı olduğunda çift milli bir silindirin eşit çalışma alanları olabilir. Milsiz bir silindirin kendi etkin hacim bilgisine ihtiyacı vardır. Her iki durumda da tek milli denklemleri farklı bir yapıya zorlamak yerine gerçek aktüatör geometrisini kullanın.

Boyutlandırma Denetim Aşaması 3: Basınç ve Standart Debi Tanımlı mı?

NIST, bir standart atmosferi 14.6959 psi olarak tanımlar; bu nedenle 90 psig’lik bir hazne, standart hacim dönüşümü yapılmadan önce yaklaşık 104.7 psia’dır (NIST Basınç ve Gaz Debisi Birim Dönüşümleri; erişim 22 Temmuz 2026). 90 yerine 104.7 kullanmak basınç oranını olduğundan düşük gösterir.

Önce gösterge basıncını mutlak basınca dönüştürün:

$p_{\mathrm{abs}} = p_g + p_{\mathrm{atm}}$

Burada $p_{\mathrm{abs}}$ mutlak hazne basıncı, $p_g$ gösterge basıncı ve $p_{\mathrm{atm}}$ yerel atmosfer basıncıdır. Yükseklik veya hava durumu kabul toleransını önemli ölçüde etkiliyorsa ölçülen yerel atmosfer basıncını kullanın.

Hazne hacminden üreticinin standart referans hacmine ilk geçiş hesabı için ideal gaz dönüşümünü kullanın:

$V_N = V_c \frac{p_{\mathrm{abs}}}{p_N}\frac{T_N}{T_{\mathrm{abs}}}$

Burada $V_N$ belirtilen standart koşuldaki eşdeğer hacim, $V_c$ hazne hacmi, $p_N$ ve $T_N$ kataloğun standart mutlak basıncı ve sıcaklığı, $T_{\mathrm{abs}}$ ise havanın mutlak çalışma sıcaklığıdır. Bu tahmin aynı gaz bileşimini varsayar; geçici ısı transferini veya valf dinamiklerini modellemez.

Bu hacmi bir komut verilen strok sırasındaki ortalama debiye dönüştürün:

$Q_{N,\mathrm{stroke}} = \frac{60 V_N}{t_s}$

Burada $Q_{N,\mathrm{stroke}}$ dakikadaki standart hacim, $t_s$ ise saniye cinsinden strok süresidir. SCFM için kübik feet, standart L/min için litre kullanın. “Standart” her katalogda aynı olmadığından referans koşullarını daima belirtin.

AraçSilindir boyutlandırmaSilindir debi gereksinimi hesaplayıcısıHer valf yolu için gereken serbest hava debisini tahmin etmek üzere iç çapı, mil çapını, stroku, hedef strok süresini ve çalışma basıncını girin.Gerekli debi = Silindir hacmi / Hedef süre x Basınç oranı (formül)Silindir çapıPiston kolu çapıStrok uzunluğuHedef strok süresiHesaplayıcıyı aç

Hesaplayıcı bir talep tahmini sunar, nihai bir valf modeli değil. Eksik girdileri ortaya çıkarmaya ve uzamayı geri çekilmeyle karşılaştırmaya yardımcı olur. Sonraki adım, bu talebi seçilen valf üreticisinin pnömatik debi verileriyle ifade etmektir.

Gerekli strok debisi, komut verilen tek bir hareket gerçekleşirken gereken ortalama standart hacim oranıdır. Yerel besleme ve egzoz yolunu boyutlandırır. Çevrim ortalaması tüketimi ise farklı bir amaca hizmet eder: daha uzun bir aralıkta dal, hava tankı ve kompresör üzerindeki yinelenen talebi tahmin eder.

Boyutlandırma Denetim Aşaması 4: Cv Yöntemi Katalogla Uyumlu mu?

Parker, 80 psig basınçta 12 inçlik stroku 1 saniyede tamamlayan 3.25 inç iç çaplı bir silindir için izin verilen 5 psi düşümle Cv 1.06 hesaplar (Parker Mühendislik Verileri; erişim 22 Temmuz 2026). Katalog yöntemi, sıvı debisi için kullanılan kısa yolun atladığı basınca özgü katsayıları içerir.

Parker silindir yöntemini şu şekilde ifade eder:

$C_v = \frac{A_c L C_f A}{28.8 t_s}$

Bu katalog denkleminde $A_c$ kare inç cinsinden silindir alanı, $L$ inç cinsinden strok, $C_f$ besleme basıncı sıkıştırma katsayısı ve $t_s$ saniye cinsinden strok süresidir. Parker, izin verilen basınç düşümü için $A$ değerine “A Constant” adını verir. 80 psig ve 5 psi düşümde, uygulamalı örneğinde $A = 0.048$ kullanır.

Bu evrensel bir sabit kümesi değildir. Aday valf ailesiyle birlikte verilen tabloyu ve birimleri kullanın. Parker yöntemiyle hesaplanan bir katsayı, o tedarikçinin pnömatik kapasiteyi nasıl tanımladığı kontrol edilmeden başka bir tedarikçinin kataloğuna aktarılamaz.

ISO 6358-1, sıkıştırılabilir akışkanlar kullanan pnömatik bileşenler için kararlı durum testlerini belirtirken ISO 6358-3, bileşen özelliklerinin ses altı ve boğulmuş rejimlerde sistem debisini tahmin etmek için nasıl kullanılacağını açıklar (ISO 6358-1, 2022’de doğrulandı; ISO 6358-3, 2025’te doğrulandı). Bu yöntemi izleyen kataloglar genellikle sonik iletkenlik $C$ ve kritik basınç oranı $b$ değerlerini verir.

Başlangıçtan sona tek bir yol kullanın:

Kullanılabilir katalog verisi	Doğru sonraki adım	Kaçının
Üreticinin pnömatik Cv yöntemi	Üreticinin basınç, sıcaklık, gaz ve birim talimatlarını uygulayın	Yalnızca sıvıya ait bir $Q/C_v$ kısa yolu
ISO 6358 $C$ ve $b$	Tedarikçinin ISO denklemini, yazılımını veya debi eğrilerini kullanın	Cv’den $C$ değerini tahmin etmekten
Anma SCFM veya standart L/min	Yayımlanan giriş, çıkış, sıcaklık ve standart koşulları eşleştirin	Farklı koşullardaki başlık debilerini karşılaştırmaktan
Debi eğrileri	Amaçlanan basınç çifti için kapasiteyi okuyun	Çizilen aralığın dışına ekstrapolasyon yapmaktan

Yalnızca katalog karşılaştırması için Cv/Kv dönüştürücüyü kullanın. Bu dönüşüm katsayı birimlerini karşılaştırır; sıkıştırılabilir hava debisini hesaplamaz.

Boyutlandırma Denetim Aşaması 5: Boğulmuş Akış Doğru Kontrol Edildi mi?

Parker, belirtilen ses altı hava denklemini çıkış mutlak basıncı giriş mutlak basıncının 0.53 katından büyük olduğunda sınırlar; ISO 6358 ise test edilen bileşenin kendi kritik basınç oranı $b$ değerini kullanır (Parker Mühendislik Verileri; SMC Debi Karakteristikleri, erişim 22 Temmuz 2026). Bu nedenle 0.53 evrensel değildir.

Etkin valf yolundaki mutlak basınç oranını hesaplayın:

$r = \frac{p_2}{p_1}$

Burada $p_1$ yukarı akış mutlak basıncı, $p_2$ ise aşağı akış mutlak basıncıdır. ISO tipi veriler için $r$ değerini yayımlanan $b$ ile karşılaştırın:

Kritik basınç oranı, bileşenin test edilmiş ses altı ve boğulmuş akış bölgeleri arasındaki sınırıdır. Farklı valf aileleri arasında kopyalanan sabit bir kuraldan değil, ilgili katalogdan veya ISO 6358 verilerinden alınmalıdır.

$r \le b$ olduğunda bileşen boğulmuş akış bölgesindedir.
$r > b$ olduğunda tedarikçinin ses altı ilişkisini veya eğrisini kullanın.

“Boğulmuş” ifadesinin gaz dinamiğinde kesin bir anlamı vardır. Bunu kısıtlayıcı herhangi bir valfin eş anlamlısı olarak kullanmayın. Valfin kendisi sonik koşullarda çalışmasa bile bir hortum, susturucu veya küçük seçilmiş bir rakor silindir hızını sınırlayabilir.

SMC’nin pnömatik hesaplama yazılımı bileşenleri seri ve paralel olarak modeller ve hesaplanan sonuçların gerçek ekipmandan farklı olabileceği konusunda uyarır (SMC Debi, Basınç, Basınç Düşümü ve Sonik İletkenlik Yazılımı; erişim 22 Temmuz 2026). Bu uyarı pratiktir: boyutlandırma hesapları bir aday seçer, ölçümler ise kurulu yolu kabul eder veya reddeder.

Uygulamalı Hata Kontrolü: Çevrim Ortalaması SCFM Neden Valf Debisi Değildir?

90 psig basınçta ve 14.7 psia atmosfer referansında mutlak basınç oranı yaklaşık 7.12’dir. NIST’in 14.6959 psi standart atmosfer tanımı bu dönüşümü destekler (NIST; erişim 22 Temmuz 2026). Aşağıdaki örnek, açıklık için sıcaklığı seçilen standart koşulla eşit kabul eder.

Aşağıdaki çalışma sayfası girdilerine sahip çift etkili bir silindir varsayın:

Girdi	Değer
İç çap	4.00 in
Mil çapı	1.00 in
Strok	12.00 in
Hazne basıncı	90 psig
Atmosfer referansı	14.7 psia
Uzama hedefi	1.0 s
Geri çekilme hedefi	1.0 s
Tam çevrim	Dakikada 15

Kapak tarafı alanı 12.566 in²’dir; bu da 150.8 in³ veya 0.0873 ft³ geometrik hacim verir. 7.12 basınç oranında bir uzama yaklaşık 0.622 standart ft³ kullanır. Bu uzamayı bir saniyede tamamlamak için strok sırasında yaklaşık 37.3 SCFM ortalama debi gerekir.

Mil tarafı alanı 11.781 in²’dir; bu da 141.4 in³ veya 0.0818 ft³ verir. Bir geri çekilme yaklaşık 0.583 standart ft³ kullanır ve bir saniyelik geri çekilme sırasında yaklaşık 35.0 SCFM gerektirir.

Buna karşılık, dakikada 15 tam çevrim yaklaşık şu tüketimi oluşturur:

$Q_{N,\mathrm{cycle}} = \left(V_{N,e}+V_{N,r}\right)n$

Burada $V_{N,e}$ ve $V_{N,r}$ uzama ve geri çekilme başına standart hacimler, $n$ ise dakikadaki tam çevrim sayısıdır. Sonuç, hortum hacmi, kaçak ve diğer paylardan önce yaklaşık 18.1 SCFM’dir.

Sonuç	Yaklaşık değer	Boyutlandırdığı şey
Uzama dolum yolu ortalaması	37.3 SCFM	Kapak tarafı haznesi dolarken gereken ortalama standart hacim talebi
Geri çekilme dolum yolu ortalaması	35.0 SCFM	Mil tarafı haznesi dolarken gereken ortalama standart hacim talebi
Çevrim ortalaması tüketimi	18.1 SCFM	Dal, hava tankı ve kompresör planlaması

Dolum yolu değerleri tek başına egzoz debisini tanımlamaz. Uzama sırasında mil tarafı haznesi kendi değişen basınç profiliyle egzoz yapar; geri çekilme sırasında aynı durum kapak tarafı haznesi için geçerlidir. Her egzoz yolunu tedarikçinin yönsel debi verileriyle kontrol edin ve makinedeki karşı basıncı doğrulayın.

18.1 SCFM ortalaması, ilgisiz koşullarda yalnızca 18.1 SCFM anma değerine sahip bir valfi haklı çıkaramaz. Hareket sırasında bu örnekte dolum yolunun yaklaşık olarak bu ortalamanın iki katını geçmesi gerekir. Her iki strokun yarım saniyede tamamlanması gerekiyorsa, çevrim başına tüketilen hacim değişmese bile gerekli ortalama dolum debileri yeniden iki katına çıkar.

Kesin valf katsayısı yalnızca bu sayılardan belirlenemez. İzin verilen bir basınç düşümü seçmeli ve aday tedarikçinin pnömatik yöntemini veya debi eğrisini uygulamalısınız. Bu sınır yararlıdır: kesin görünümlü fakat desteklenmeyen bir Cv’nin malzeme listesine girmesini önler.

Boyutlandırma Denetim Aşaması 6: Besleme ve Egzoz Yolları Ayrı mı?

Parker, her valf debi yolunun kendi Cv değerine sahip olduğunu ve uygulamalı silindir hesabının genel bir yüzde marjı yerine izin verilen 5 psi düşümü kullandığını belirtir (Parker Mühendislik Verileri; erişim 22 Temmuz 2026). Bu nedenle geçerli bir inceleme, valf içindeki her etkin yolu izler.

Silindir uzaması için girişten kapak tarafı beslemesine ve mil tarafından egzoza giden yolu kontrol edin. Geri çekilme için girişten mil tarafı beslemesine ve kapak tarafından egzoza giden yolu kontrol edin. Bir 5/2 valfin bu yollardaki kapasitesi farklı olabilir. Meter-out kumandası ve susturucu da valf anma değerinden sonra yönsel kısıtlamalar ekler.

Bu debi yolu çalışma sayfasını kullanın:

Strok	Dolum yolu	Egzoz yolu	Gerekli kanıt
Uzama	Regülatör, manifold, valf P-A, hortum, kapak portu	Mil portu, kumanda, valf B-egzoz, susturucu	Dinamik basınçlar ve uzama süresi
Geri çekilme	Regülatör, manifold, valf P-B, hortum, mil portu	Kapak portu, kumanda, valf A-egzoz, susturucu	Dinamik basınçlar ve geri çekilme süresi

Dirsekler, filtreler veya hızlı bağlantılar için sabit basınç kayıpları eklemeyin. Bunların kaybı debiye, çapa, geometriye ve çalışma basıncına bağlıdır. Tedarikçi eğrilerini kullanın veya birleştirilmiş yolu ölçün. Uzun hortumlar için sonucu basınçlı hava basınç düşümünün nedenleri ve düzeltmeleri ile ve Basınç Düşümü Hesaplayıcı ile karşılaştırın.

Eşzamanlı aktüatörler zaman temelli bir inceleme gerektirir. Yalnızca gerçekten örtüşen talepleri toplayın; ardından ortak dalı, manifold girişini, regülatörü ve yerel hava tankını kontrol edin. Her aktüatörün maksimum debisini eklemek gereksiz büyük boyutlandırmaya, örtüşmeyi yok saymak ise basınç çökmesine neden olur.

Seçimi Kanıtlayan Kabul Verileri

CAGI, iyi tasarlanmış bir sistemde kompresör çıkışından kullanım noktasına kadar basınç düşümünün %10 ile sınırlandırılmasını önerir (CAGI Basınç Düşümü Teknik Özeti; erişim 22 Temmuz 2026). Bu sistem düzeyi hedef yerel testin yerini tutmaz; ancak yüklü basınç kaybını araştırmak için yararlı bir tetikleyici sağlar.

Makine devreye alınmadan önce şunları kaydedin:

Valf parça numarası ve ilgili her Cv, $C$ , $b$ veya anma debisi değeri için kaynak sayfası.
Yayımlanan giriş, çıkış, sıcaklık, gaz ve standart referans koşulları.
Her strok için silindir iç çapı, mil çapı, strok, yük yönü ve hedef süre.
Hortum iç çapı ve uzunluğu, rakor sayısı, hız kontrolü yönü ve susturucu modeli.
Aktüatör hareket ederken valf giriş basıncı ve her iki silindir portu basıncı.
Soğuk çalıştırmada, normal sıcaklıkta, izin verilen maksimum yükte ve üretim çevrim hızında uzama ve geri çekilme süreleri.
Aynı hava kolunu paylaşan eşzamanlı makine işlevleri.

Deneyimimize göre, hareketsizken gözlenen regülatör göstergesi kabul ölçümleri arasında en az yararlı olanlardan biridir. İvme sırasındaki basınç izi farklı bir tablo anlatır. Valf girişi çöküyorsa yukarı akış kolunu araştırın. Giriş basıncı korunuyor ancak silindir portu geride kalıyorsa valfi, rakorları ve hortumu inceleyin. Egzoz basıncı yükseliyorsa meter-out yolunu ve susturucuyu kontrol edin.

Her seferinde tek bir kısıtlamayı değiştirin ve aynı yüklü çevrimi tekrarlayın. Valf kontrol eden kısıtlama olarak izole edildiğinde ve yenisinin belirtilen debi verileri gerçek basınç çiftini kapsadığında daha büyük bir valf haklıdır. Aksi durumda daha büyük gövde strok süresini değiştirmeyebilir.

Parker’ın Virtual Engineer valf iş akışı, başlangıç uygulaması olarak genel bir aktüatöre veya genel bir pnömatik debi gereksinimine izin verir ve ardından uygun valf seçeneklerini karşılaştırır (Parker Virtual Engineer Valf Genel Bakışı; erişim 22 Temmuz 2026). Seçim yazılımını belgelenmiş bir çapraz kontrol olarak kullanın; girdilerini kaydetmenin ve kurulu devreyi test etmenin yerine koymayın.

Son Boyutlandırma Denetim Kaydı Neleri İçermeli?

ISO 6358-1 2022’de, ISO 6358-3 ise 2025’te doğrulanmıştır; Bölüm 1’e ilişkin 2. Değişiklik, ölçüm belirsizliğini ele almak üzere Nisan 2026’da yayımlanmıştır (ISO 6358-1; ISO 6358-1, 2. Değişiklik:2026, erişim 22 Temmuz 2026). İzlenebilir bir kayıt, test yöntemini ve koşullarını tanımlamalıdır.

Dört katmandan oluşan tek bir hesap paketi tutun:

Talep: uzama ve geri çekilme hacmi, mutlak basınç, sıcaklık referansı ve hedef strok süresi.
Seçim: her valf yolu için kullanılan kesin katalog denklemi, eğrisi veya ISO 6358 verisi.
Devre: hortumlar, rakorlar, manifold, regülatör, hız kumandaları ve egzoz aksesuarları.
Kabul: yüklü basınç izleri, strok süreleri, test koşulları, cihaz kimlikleri ve geçme sınırları.

Kayıt, bilinmeyenleri de belirtmelidir. Mil çapı, aşağı akış basıncı veya kataloğun standart debi referansı eksikse hesabı eksik olarak işaretleyin. Boşluğu keyfi bir %25 güvenlik katsayısının arkasına gizlemekten bu yaklaşım daha güvenlidir.

Daha geniş bir kurulu sistem teşhisi için valf Cv’sinin sistem performansını nasıl etkilediğini ve basınç dalgalanmalarının pnömatik ekipmanı nasıl etkilediğini inceleyin.

Pnömatik Valf Boyutlandırma SSS

Parker’ın Cv 1.06 örneği ile ISO 6358’in ayrı ses altı ve boğulmuş rejimleri, tek bir kısa yolun her pnömatik valfi kapsayamayacağını gösterir (Parker Mühendislik Verileri; ISO 6358-3, erişim 22 Temmuz 2026). Bu yanıtlar, seçimi değiştirme olasılığı en yüksek kararları ele alır.

Pnömatik valfi yalnızca silindir dakikadaki çevrim sayısına göre boyutlandırabilir miyim?

Hayır. Dakikadaki çevrim sayısı ortalama hava tüketimini tahmin eder; ancak valf, komut verilen her strok sırasında hava geçirmelidir. İç çapı, mil çapını, stroku, çalışma basıncını ve uzama ile geri çekilme sürelerini ayrı ayrı ekleyin. Ardından strok talebini aynı giriş, çıkış, sıcaklık ve standart koşullardaki katalog debi verileriyle karşılaştırın.

İki yön valfini karşılaştırmak için port ölçüsü yeterli midir?

Hayır. Port ölçüsü bağlantıyı, iç kapasiteyi değil, tanımlar. İlgili her besleme ve egzoz yolu için belirtilen Cv değerini, ISO 6358 iletkenliğini, kritik basınç oranını veya debi eğrisini karşılaştırın. Bunlardan herhangi biri kurulu basınç düşümüne hâkim olabileceğinden hortum iç çapını, rakorları, manifold geçitlerini, hız kumandalarını ve susturucuları da kontrol edin.

Hesaplanan Cv değerine sabit bir güvenlik katsayısı eklemeli miyim?

Her pnömatik devreyi kapsayan evrensel bir yüzde yoktur. Uygun bir sonraki katalog kapasitesini, izin verilen basınç kaybını ve belirsizliği tanımladıktan sonra seçin. Düşük besleme basıncında, izin verilen maksimum yükte, soğuk çalıştırmada, üretim hızında ve eşzamanlı talepte doğrulama yapın. Geçen performans ile kabul sınırı arasındaki test edilmiş marjı kaydedin.

Cv doğrudan ISO 6358 sonik iletkenliğine dönüştürülebilir mi?

Evrensel bir bölenle dönüştürülemez. Cv ve Kv, sıvı referans testlerinden gelir; ISO 6358 ise pnömatik sıkıştırılabilir akışı sonik iletkenlik $C$ ve kritik basınç oranı $b$ gibi değerlerle karakterize eder. Bir anma değerini diğerinden tahmin etmek yerine ilgili bileşen için üreticinin bildirdiği verileri veya onaylı yazılımı kullanın.

Daha yüksek Cv değerli bir valf taktıktan sonra silindir neden hâlâ yavaş?

Kontrol eden kısıtlama valf olmayabilir. Hareket sırasında valf giriş basıncını, her iki silindir portu basıncını ve strok süresini ölçün. Küçük bir hortum, yetersiz boyutlandırılmış regülatör, kısıtlayıcı bir rakor, meter-out ayarı, tıkalı susturucu, yastıklama ayarı, ortak bir hava kolu veya yetersiz egzoz yolu, daha büyük bir valfin hızı artırmasını engelleyebilir.

Kaynaklar ve teknik referanslar

Parker Pnömatik Valf Ürünleri Mühendislik Verileri, pnömatik Cv denklemleri, basınç düşümü katsayıları, yola özgü Cv ve Cv 1.06 örneği.
ISO 6358-1, sıkıştırılabilir akışkanlar kullanan pnömatik bileşenlerin kararlı durum testleri.
ISO 6358-3, bileşen debi özelliklerini kullanan sistem debisi hesapları.
ISO 6358-1, 2. Değişiklik:2026, ölçüm belirsizliği değişikliği.
SMC Debi Karakteristikleri, sonik iletkenlik, kritik basınç oranı ve standart referans koşulları.
SMC Pnömatik Hesaplama Yazılımı, seri ve paralel pnömatik cihaz hesapları ve sınırlamaları.
NIST Basınç ve Gaz Debisi Birim Dönüşümleri, standart atmosfer ve basınç dönüşümleri.
CAGI Basınç Düşümü Teknik Özeti, basınçlı hava dağıtımında basınç düşümü kılavuzu.
Parker Virtual Engineer Valf Genel Bakışı, belgeli valf seçim iş akışı.
