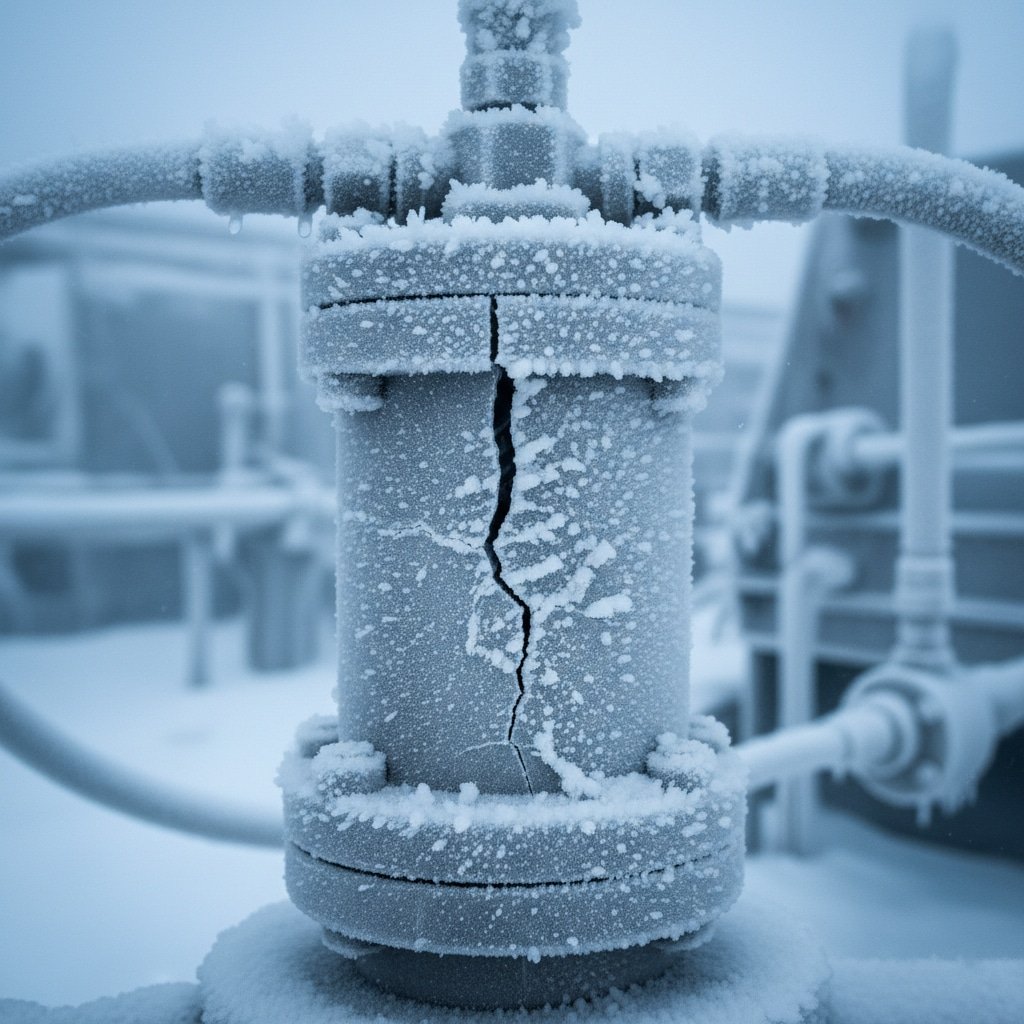

Standart pnömatik valfler sıfırın altındaki koşullarda feci şekilde arızalanarak kırılgan çatlaklar1, conta arızaları ve sistemin tamamen kapanması. Sıcaklıklar donma noktasının altına düştüğünde, geleneksel vana malzemeleri sertleşir ve güvenilmez hale gelir, bu da maliyetli üretim gecikmelerine ve güvenlik tehlikelerine yol açar. Bu arızalar, üretkenlik kaybı ve acil onarımlar nedeniyle üreticilere yüz binlerce dolara mal olabilir. 🥶
Düşük sıcaklıklı ortamlar için vanaların belirlenmesi, düşük sıcaklık esnekliğine sahip malzemelerin, sıfırın altında çalışma için derecelendirilmiş özel contaların ve vana gövdelerinde ve aktüatör mekanizmalarında nem yoğunlaşmasını ve buz oluşumunu önleyen tasarımların seçilmesini gerektirir.
Geçen hafta, Minnesota'daki bir dondurulmuş gıda işleme tesisinde bakım mühendisi olarak çalışan Robert'a yardım ettim; -20°F soğukta standart solenoid valfler donunca tüm paketleme hattı durdu ve üretim üç gün boyunca durdu.
İçindekiler
- Sıfırın Altındaki Vana Uygulamaları İçin En Uygun Malzemeler Hangileridir?
- Düşük Sıcaklık Valf Sistemlerinde Buz Oluşumunu Nasıl Önlersiniz?
- Dondurucu Ortamlar İçin Hangi Sızdırmazlık Teknolojileri Gereklidir?
- Soğuk Hava Valflerinde Hangi Tasarım Özelliklerini Aramalısınız?
Sıfırın Altındaki Vana Uygulamaları İçin En Uygun Malzemeler Hangileridir?
Malzeme seçimi, düşük sıcaklıklı ortamlarda güvenilir vana performansının temelini oluşturur ve hem operasyonel güvenilirliği hem de hizmet ömrünü belirler.
Paslanmaz çelik vana gövdeleri, eloksal kaplamalı alüminyum aktüatörler ve özel polimer bileşenler sıfırın altındaki sıcaklıklarda esnekliğini ve gücünü korurken, standart pirinç ve karbon çelik malzemeler kırılgan hale gelir ve 32 ° F'nin altında çatlamaya eğilimli olur.
Valf Gövde Malzemeleri
Optimal Seçimler:
- 316 Paslanmaz Çelik2: 100°F'ye kadar sünekliğini korur
- Alüminyum Alaşımlar: Mükemmel ısı iletkenliği sıcak noktaları önler
- Özel Plastikler: PEEK ve PPS kimyasal direnç sunar
- Pirinç Alternatifleri: 0°F'nin altında standart pirinçten kaçının
Aktüatör Malzemeleri
Düşük sıcaklık aktüatörleri özel malzeme hususları gerektirir:
| Malzeme | Sıcaklık Aralığı | Avantajlar | Sınırlamalar |
|---|---|---|---|
| Eloksallı Alüminyum | -40°F ila 200°F | Hafif, korozyona dayanıklı | Daha yüksek maliyet |
| Paslanmaz Çelik | -100°F ila 400°F | Olağanüstü dayanıklılık | Daha ağır |
| Standart Alüminyum | 32°F ila 180°F | Uygun maliyetli | Sınırlı soğuk performansı |
| Plastik Muhafazalar | 0°F ila 150°F | Kimyasal direnç | Kırılganlık riski |
Yay ve İç Bileşenler
Kritik dahili bileşenler özel dikkat gerektirir:
- Paslanmaz çelik yaylar düşük sıcaklıklarda gerginliği korumak
- Sertleştirilmiş çelik pimler aşınmaya ve termal döngüye dayanıklı
- Seramik bileşenler mükemmel termal stabilite sağlar
- Özel yağlayıcılar soğuk koşullarda akışkan kalır
Robert'ın Minnesota tesisi, standart pirinç vanalarının sıcaklık -20°F'ye ulaştığında çatladığını keşfetti, ancak Bepto paslanmaz çelik yedeklerimiz kış sezonu boyunca kusursuz bir şekilde çalışmaya devam etti. ❄️
Düşük Sıcaklık Valf Sistemlerinde Buz Oluşumunu Nasıl Önlersiniz?
Vana gövdelerinde ve pnömatik hatlarda buz oluşumu sistemin tamamen arızalanmasına neden olabilir, bu da önleme stratejilerini güvenilir çalışma için kritik hale getirir.
Pnömatik sistemlere atmosferik nem sızmasını önlemek için pozitif basıncı korurken soğutmalı hava kurutucuları, nem ayırıcılar ve ısıtmalı valf muhafazaları dahil olmak üzere uygun hava hazırlığı yoluyla buz oluşumunu önleyin.
Hava Hazırlama Sistemleri
Temel Bileşenler:
- Soğutmalı Hava Kurutucuları: Nemi sisteme girmeden önce uzaklaştırın
- Nem Alıcı Kurutucular: Başarmak ultra düşük çiğlenme noktaları3 ekstrem koşullar için
- Nem Ayırıcılar: Birden fazla noktada yoğuşma yakalayın
- Yağ Temizleme Filtreleri: Nemi çeken kirlenmeyi önleyin
Isıtma Çözümleri
Valf Isıtma Seçenekleri:
- İz Isıtma: Vana gövdelerinin etrafına sarılmış elektrikli ısıtma kabloları
- Isıtmalı Muhafazalar: Sıcaklık kontrollü izolasyonlu dolaplar
- Buharlı Ceketler: Mevcut buhar sistemleri olan tesisler için
- Isıtmalı Hava Beslemesi: Sıcak basınçlı hava dağıtım sistemleri
Sistem Tasarımında Dikkat Edilmesi Gerekenler
Uygun sistem tasarımı nem birikimini önler:
- Eğimli Boru Tesisatı: Yoğuşma drenajına izin verir
- Boşaltma Noktaları: Stratejik nem giderme yerleri
- Yalıtım: Sıcaklık döngüsünü ve yoğuşmayı önler
- Pozitif Basınç: Atmosferik nemi dışarıda tutar
Bakım Protokolleri
Düzenli bakım buzla ilgili arızaları önler:
- Günlük Tahliye Prosedürleri: Birikmiş nemi giderin
- Filtre Değişimi: Hava kalitesi standartlarını koruyun
- Sıcaklık İzleme: Sistem performansını takip edin
- Önleyici Isıtma: Sıcaklık düşmeden önce etkinleştirin
Dondurucu Ortamlar İçin Hangi Sızdırmazlık Teknolojileri Gereklidir?
Standart kauçuk contalar düşük sıcaklıklarda sertleşip sızdırmazlık özelliğini kaybettiğinden, conta performansı sıfırın altındaki koşullarda vana güvenilirliğini belirler.
Kullanım floroelastomer (Viton) contalar4, PTFE yedek halkalar5, ve -40°F'ye kadar esnekliğini koruyan özel düşük sıcaklık bileşikleri ile donma sıcaklıklarının altında sertleşen ve çatlayan standart NBR contalardan kaçınır.
Conta Malzemesi Seçimi
Düşük Sıcaklık Conta Seçenekleri:
| Conta Tipi | Sıcaklık Aralığı | Uygulamalar | Maliyet Faktörü |
|---|---|---|---|
| Viton (FKM) | -40°F ila 400°F | Genel amaçlı | 3x standart |
| PTFE | -300°F ila 500°F | Olağanüstü koşullar | 4x standart |
| Düşük Sıcaklık NBR | -40°F ila 200°F | Bütçe uygulamaları | 1,5x standart |
| Silikon | -65°F ila 400°F | Gıda sınıfı | 2x standart |
Conta Tasarım Özellikleri
Kritik Tasarım Unsurları:
- Yedek yüzükler: Basınç altında conta ekstrüzyonunu önleme
- Yiv Geometrisi: Düşük sıcaklıkta genleşme için optimize edilmiştir
- Yüzey İşlemi: Pürüzsüz yüzeyler conta aşınmasını azaltır
- Ön Yükleme Ayarları: Soğuk koşullar için uygun sıkıştırma
Kurulumla İlgili Hususlar
Doğru montaj sızdırmazlık performansı sağlar:
- Temiz Montaj: Tüm kirlilikleri temizleyin
- Doğru Yağlama: Düşük sıcaklığa uyumlu yağlayıcılar kullanın
- Tork Özellikleri: Üretici gereksinimlerini takip edin
- Sıcaklık Döngüsü: Mühürlerin kademeli olarak alışmasına izin verin
Soğuk Hava Valflerinde Hangi Tasarım Özelliklerini Aramalısınız?
Düşük sıcaklıkta çalışma için özel olarak tasarlanmış vana tasarım özellikleri, zorlu ortamlarda güvenilir performans ve daha uzun hizmet ömrü sağlar.
Dahili ısıtmalı kapalı aktüatörler, paslanmaz çelik ıslak parçalar, buz tıkanmasını önlemek için büyük boyutlu akış kanalları ve bakım erişimi için donma koşullarında çalışabilir durumda kalan hızlı bağlantı kesme bağlantılarını arayın.
Aktüatör Tasarım Özellikleri
Soğuk Hava Aktüatör Gereksinimleri:
- Sızdırmaz Muhafazalar: Nem sızmasını önleyin
- İç Isıtma: Çalışma sıcaklığını koruyun
- Büyük boy yaylar: Azalan esnekliği telafi edin
- Pozisyon Geri Bildirimi: Soğuk koşullarda valf konumunu izleyin
Akış Yolu Optimizasyonu
Tasarım Hususları:
- Büyük Akış Geçitleri: Buz tıkanmasını önleyin
- Pürüzsüz İç Yüzeyler: Basınç düşüşünü azaltın
- Kendinden Tahliye Portları: Nem birikimini ortadan kaldırın
- Minimal Ölü Alanlar: Buz oluşumu ceplerini önleyin
Bağlantı Sistemleri
Soğuk Hava Bağlantı Parçaları:
- Hızlı Bağlantı Kesme Kaplinleri: Hızlı bakım sağlar
- Isıtmalı Bağlantı Noktaları: Donmayı önleyin
- Esnek Hortumlar: Termal genleşmeye uyum sağlar
- Yalıtımlı Montajlar: Sıcaklık stabilitesini koruyun
Bakım Erişimi
Soğuk koşullarda hizmet verebilirlik için tasarım:
- Erişilebilir Bileşenler: Kolay bakım erişimi
- Aletsiz Ayarlamalar: Eldivenli ellerle çalıştırın
- Görsel Göstergeler: Net konum ve durum göstergesi
- Modüler Yapı: Bileşen değişimini etkinleştirin
Alaska'da bir soğuk hava deposunu yöneten Sarah, standart vanaların -30°F operasyonları sırasında defalarca arızalanmasının ardından Bepto düşük sıcaklık vana paketlerimize geçti ve zorlu kış ayları boyunca 99% çalışma süresi elde etti. 🔧
Sonuç
Başarılı düşük sıcaklık valfi spesifikasyonu, dikkatli malzeme seçimi, uygun hava hazırlığı, özel contalar ve buz oluşumunu önleyen ve sıfırın altındaki ortamlarda güvenilir çalışmayı sürdüren tasarım özellikleri gerektirir.
Düşük Sıcaklık Valfi Spesifikasyonu Hakkında SSS
S: Pnömatik valflerin güvenilir bir şekilde çalışabileceği en düşük sıcaklık nedir?
Uygun malzeme ve contalara sahip özel pnömatik valfler -40°F'ye kadar güvenilir bir şekilde çalışabilir ve bazı aşırı hizmet modelleri ısıtma sistemleriyle uygun şekilde yapılandırıldığında -65°F'de çalışabilir.
S: Düşük sıcaklık valfleri standart valflerden daha mı pahalı?
Düşük sıcaklık vanaları genellikle başlangıçta standart vanalardan 50-100% daha pahalıya mal olur, ancak ilk kış sezonunda genellikle fiyat farkını aşan maliyetli arıza sürelerini ve acil onarımları önler.
S: Mevcut vana sistemleri soğuk havada çalıştırılmak üzere uyarlanabilir mi?
Mevcut birçok sistem ısıtmalı muhafazalar, iyileştirilmiş hava hazırlama ve conta yükseltmeleri ile güçlendirilebilir, ancak vananın tamamen değiştirilmesi genellikle daha iyi uzun vadeli güvenilirlik ve performans sağlar.
S: Düşük sıcaklık valf sistemlerinin bakımı ne sıklıkla yapılmalıdır?
Soğuk hava valf sistemleri, buz oluşumunu önlemek ve güvenilir çalışmayı sağlamak için günlük nem drenajı ve haftalık filtre kontrolleri ile kış aylarında aylık denetimler gerektirir.
S: Donma koşullarında vana arızasının en yaygın nedeni nedir?
Neme bağlı buz oluşumu, soğuk hava valf arızalarının 70%'sini oluşturmakta, bunu conta sertleşmesi ve malzeme kırılganlığı takip etmekte ve uygun hava hazırlığını en kritik başarı faktörü haline getirmektedir.
-
[Malzeme bilimindeki gevrek kırılma kavramı ve neden düşük sıcaklıklarda meydana geldiği hakkında bilgi edinin]. ↩
-
[316 paslanmaz çeliğin teknik özelliklerini ve düşük sıcaklık performansını keşfedin]. ↩
-
[Basınçlı hava sistemlerinde çiğlenme noktasının tanımını ve buzlanmayı önlemek için ultra düşük çiğlenme noktasına ulaşmanın neden kritik olduğunu anlayın]. ↩
-
[Floroelastomer (FKM/Viton) contaların özellikleri, sıcaklık değerleri ve yaygın kullanımları hakkında bilgi edinin]. ↩
-
[PTFE yedek halkalarının yüksek basınçlı uygulamalarda conta ekstrüzyonunu önlemek için nasıl işlev gördüğünü görün]. ↩
