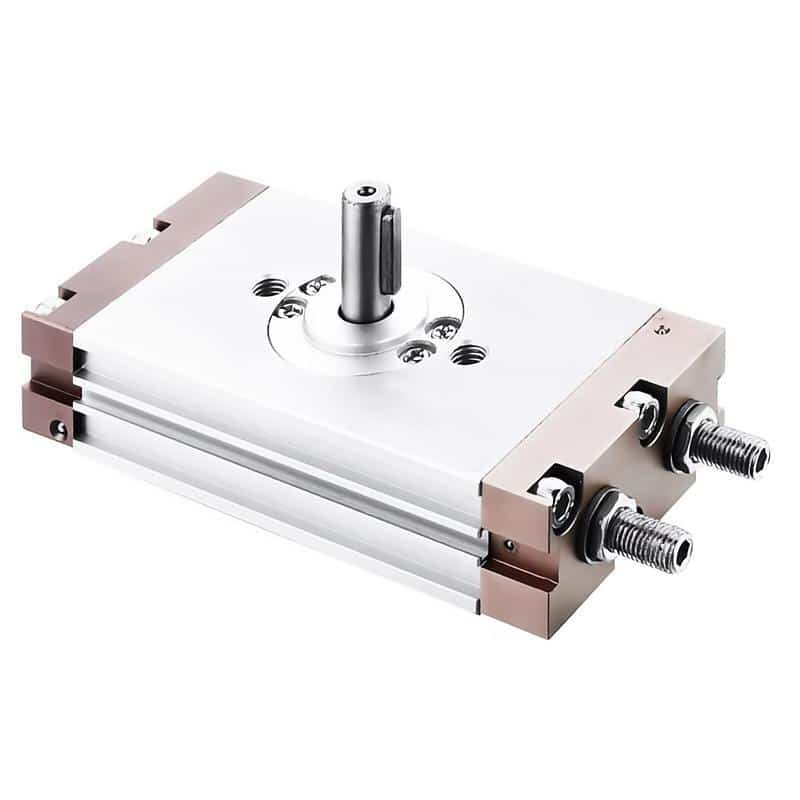

CRQ2 Serisi Kompakt Pnömatik Döner Aktüatör

ultra ince, kanat tipi tasarım, alanın kısıtlı olduğu uygulamalarda pürüzsüz, hassas açısal hareket sağlar. Ayarlanabilir dönüş açıları ve çok yönlü montaj seçenekleri sunar. Otomatik sistemlerde hafif hizmet tipi sıkıştırma, yönlendirme ve parça yönlendirme için idealdir. Tutarlı performans gerektiren, yerden tasarruf sağlayan döner görevler için güvenilir bir çözüm.

Teknik Parametreler

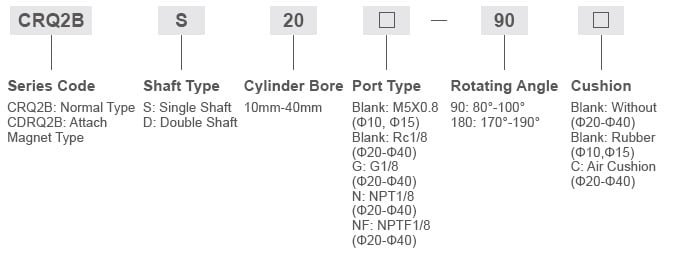

CRQ2 Serisi Kompakt Pnömatik Döner Aktüatör Sipariş Kodu

Delik (mm)		10	15	20	30	40
Çalışma Ortamı		Hava (40μm filtre elemanı ile filtrelenecek)
Eylem Türü		Çift etkili
Çalışma Basınç Aralığı (Mpa)		0.15~0.7		0.1~1.0
Çevre ve Fliud Sıcaklığı				0~60℃
Yastık Tipi		Kauçuk yastık		Yok/hava yastığı (isteğe bağlı)
Dönme Açısı		80°~100°，170°~190°
Ayarlanabilir Açı Aralığı		±5°
Çıkış Torku N		0.3	0.75	1.8	3.1	5.3
İzin Verilen Kinetik Enerji	Yastık Yok	–	–	0.025	0.048	0.081
	Kauçuk Yastık	0.25×10³	0.39×10³	–	–	–
	Hava Yastığı	–	–	0.12	0.25	0.40
Dönme Zaman Aralığı (Saniye/90°)		0.2~0.7		0.2~1.0
