CU Serisi Serbest Montajlı Pnömatik Silindir

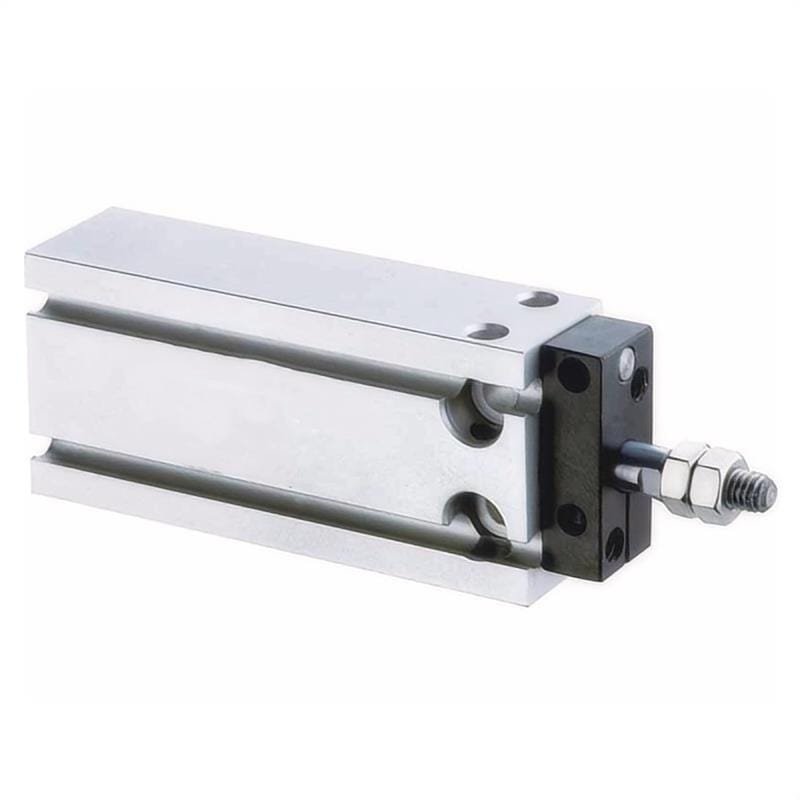

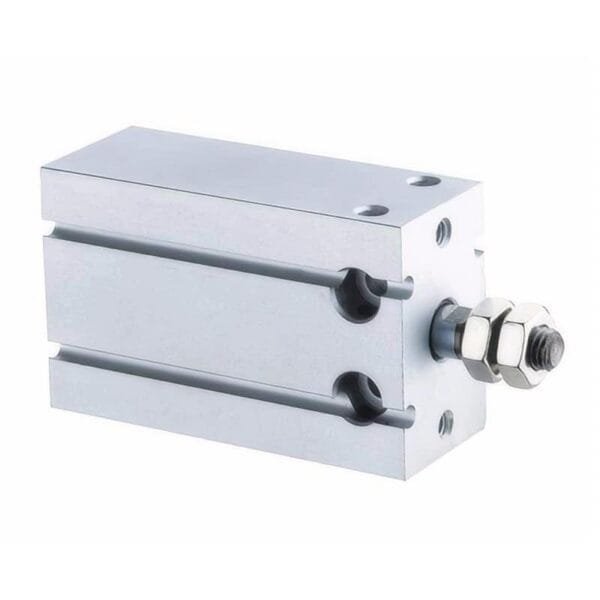

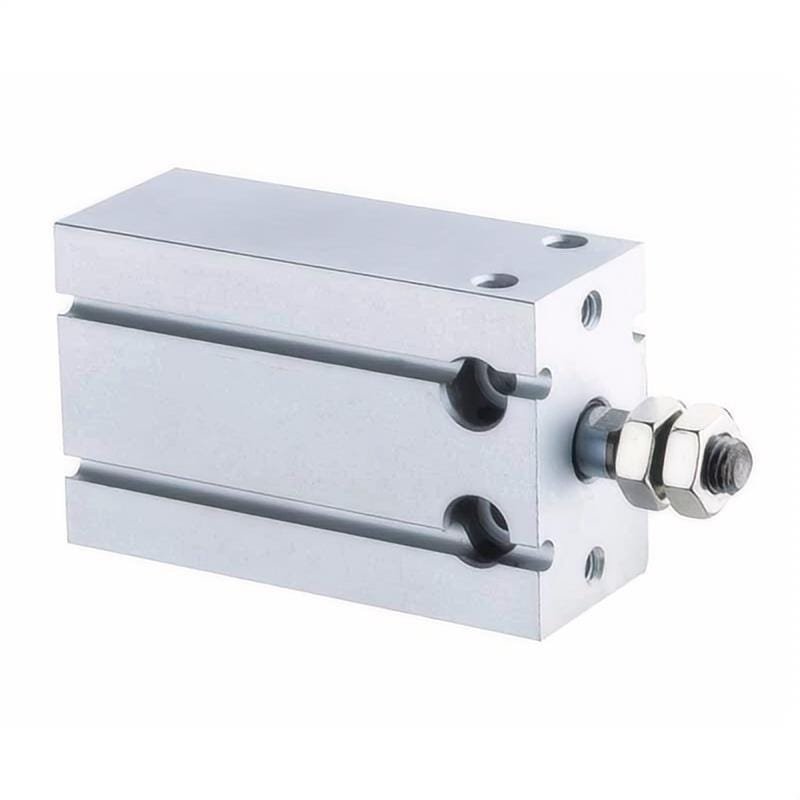

CU Serisi 'serbest montajlı' silindirler: çok yönlü, yerden tasarruf sağlayan çalıştırma için en üst düzey. Benzersiz kurulum esnekliği: doğrudan montaj (birden fazla yüzeyde kılavuzlu/delikli) genellikle braketleri ortadan kaldırarak alanı en üst düzeye çıkarır. Kompakt; Ø6-Ø32mm+ delikler, hafif/orta işler için stroklar. Dönmeyen çubuklar gibi seçenekler. Entegre tamponlar sorunsuz, sessiz ve güvenilir çalışma sağlar. Tasarım ve montajı radikal biçimde basitleştirir.

Teknik Parametreler

Delik (mm)		6 mm	10 mm	16 mm	20 mm	25 mm	32 mm
Çalışma Ortamı		Hava
Hareket Deseni		Çift etkili/Tek etkili Ekstrüzyon tipi/Tek etkili Çekme tipi
Sağlanan Basınç Dayanımı		1.0Mpa (10.5kgf/cm2)
Min. Opetating-basınç	Tek kişilik	0.2MPa	0.15MPa		0.13MPa
	Çift	0.12MPa	0.06MPa		0.05MPa
Maks. Çalışma basıncı		0,7Mpa (7,1kgf/cm2)
Ortam ve Orta Sıcaklık		Otomatik anahtar olmadan:110-70℃ (Donma yok)
		Otomatik anahtar ile: 110-60 ℃ (Donma yok)
Yağlama		Yağsız
Piston Hızı		50-500 mm/s
Yastık		Kauçuk tampon
Çubuk ucu dişi		Erkek diş
İplik toleransı		Sınıf 2
Yastık		Her iki uç tampon
Strok Hata Marjı (mm)		1
		0mm
Dönmeyen Piston Kolu Hassasiyeti		±0.8°			±0.5°
Liman Boyutu		M5×0.8					G1/8″

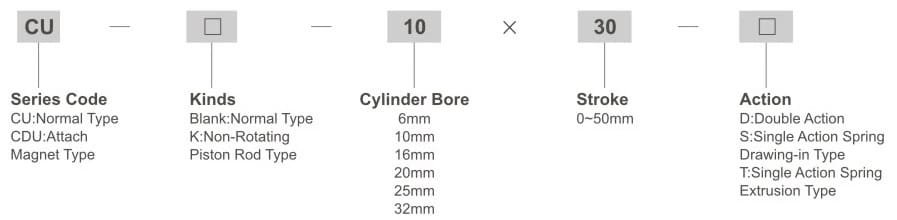

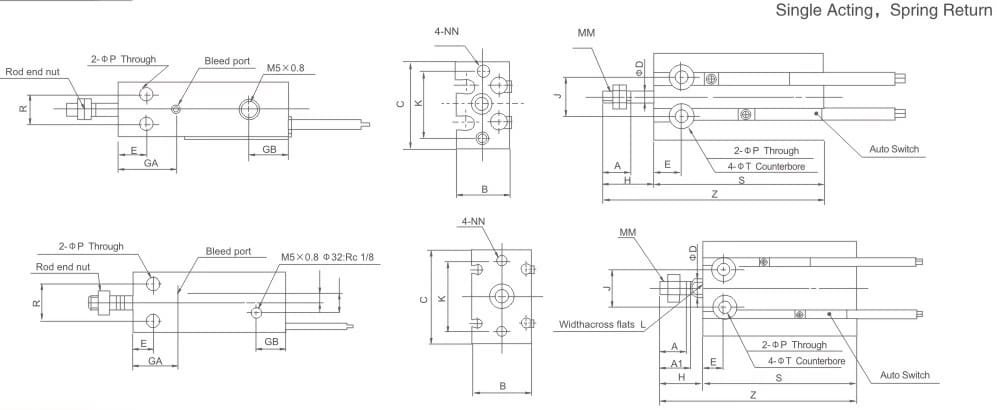

Boyut Çizimi

Delik boyutu (mm)	A	A1	B	C	D	E	GA	GB	H	K	J	L	MM
6	7	–	13	22	3	7	15	10	13	17	10	–	M3×0.5
10	10	–	15	24	4	7	16.5	10	16	18	11	–	M4×0.7
16	11	12.5	20	32	6	7	16.5Not)	11.5	16	25	14	5	M5×0.8
20	12	14	26	40	8	9	19	12.5	19	30	16	6	M6×1.0
25	15.5	18	32	50	10	10	21.5	13	23	38	20	8	M8×1.25
32	19.5	22	40	62	12	11	23	12.5	27	48	24	10	M10×1.25

Delik boyutu (mm)	NN	P	Q	QA	R	T	Otomatik Anahtar Olmadan		Otomatik Anahtar ile
Delik boyutu (mm)	NN	P	Q	QA	R	T	S	Z	S	Z
6	M3×0,5 (derinlik) 5	3.2	–	–	7	6 (derinlik) 4,8	33	46	33	46
10	M3×0,5 (derinlik) 5	3.2	–	–	9	6 (derinlik) 5	36	52	36	52
16	M4×0.7 (derinlik) 6	4.5	4	2	12	7,6 (derinlik) 6,5	30	46	40	56
20	M5×0.8 (derinlik) 8	5.5	9	4.5	16	9,3 (derinlik) 8	36	55	46	65
25	M5×0.8 (derinlik) 8	5.5	9	4.5	20	9,3 (derinlik) 9	40	63	50	73
32	M6×1.0 (derinlik) 9	6.6	13.5	4.5	24	11 (derinlik) 11,5	42	69	52	79

Delik boyutu (mm)	A	A1	B	C	D	E	GA	GB	H	K	J	L	MM	NN	P
6	7	–	13	22	3	7	15	10	13	17	10	–	M3×0.5	M3×0,5 (derinlik) 5	3.2
10	10	–	15	24	4	7	16.5	10	16	18	11	–	M4×0.7	M3×0,5 (derinlik) 5	3.2
16	11	12.5	20	32	6	7	16.5	11.5	16	25	14	5	M5×0.8	M4×0.7 (derinlik) 6	4.5
20	12	14	26	40	8	9	19	12.5	19	30	16	6	M6×1.0	M5×0.8 (derinlik) 8	5.5
25	15.5	18	32	50	10	10	21.5	13	23	38	20	8	M8×1.25	M5×0.8 (derinlik) 8	5.5
32	19.5	22	40	62	12	11	23	12.5	27	48	24	10	M10×1.25	M6×1.0 (derinlik) 9	6.6

Delik boyutu (mm)	Q	QA	R	T	V (Not)	Otomatik Anahtar Olmadan						Otomatik Anahtar ile
						S			Z			S			Z
						5.	10.	15.	5.	10.	15.	5.	10.	15.	5.	10.	15.
6	–	–	7	6(derinlik) 4,8	–	38	43	48	56	66	76	38	43	48	56	66	76
10	–	–	9	6(derinlik) 5	–	41	46	56	62	72	87	41	46	56	62	72	87
16	4	2	12	7,6 (derinlik) 6,5	3.5	45	50	60	66	76	91	45	50	60	66	76	91
20	9	4.5	16	9.3 (derinlik) 8	5	41	46	56	65	75	90	51	56	66	75	85	100
25	9	4.5	20	9.3 (derinlik) 9	5	45	50	60	73	83	98	55	60	70	83	93	108
32	13.5	4.5	24	11(derinlik) 11,5	5	47	52	62	79	89	104	57	62	72	89	99	114

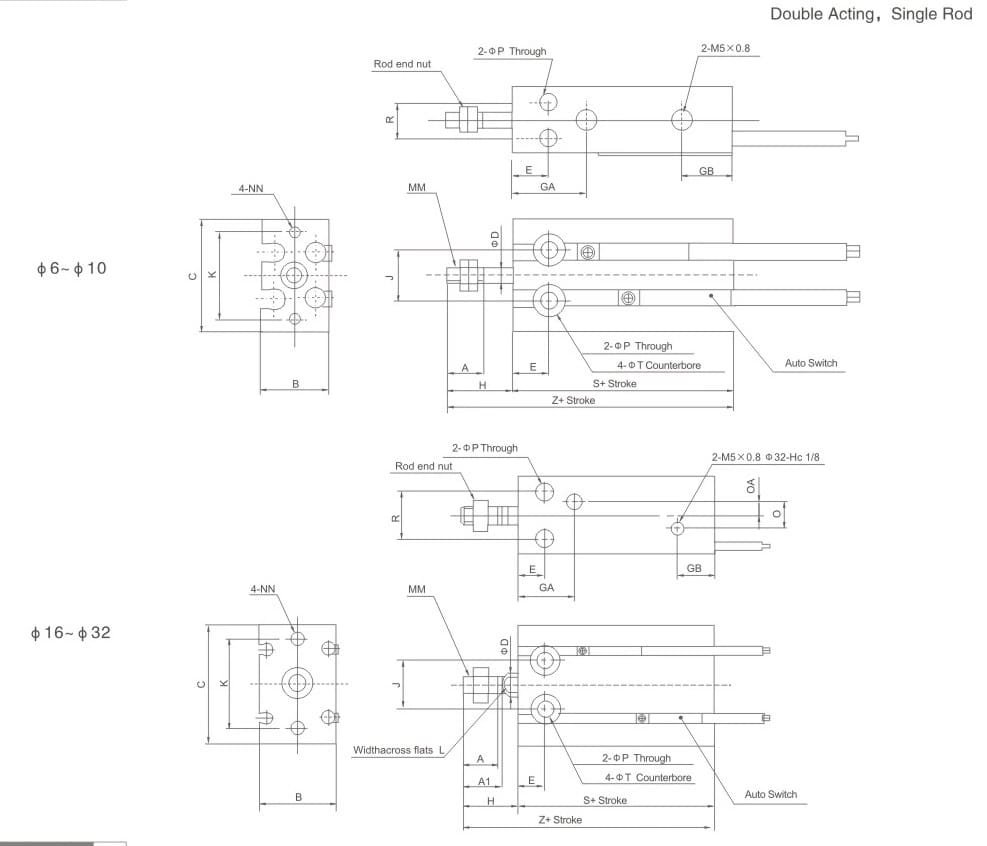

Boyut Çizimi

Delik boyutu (mm)	A	A1	B	C	D	E	GA	GB	H	K	J	L	MM
6	7	–	13	22	3	7	15	10	13	17	10	–	M3×0.5
10	10	–	15	24	4	7	16.5	10	16	18	11	–	M4×0.7
16	11	12.5	20	32	6	7	16.5Not)	11.5	16	25	14	5	M5×0.8
20	12	14	26	40	8	9	19	12.5	19	30	16	6	M6×1.0
25	15.5	18	32	50	10	10	21.5	13	23	38	20	8	M8×1.25
32	19.5	22	40	62	12	11	23	12.5	27	48	24	10	M10×1.25

Delik boyutu (mm)	NN	P	Q	QA	R	T	Otomatik Anahtar Olmadan		Otomatik Anahtar ile
Delik boyutu (mm)	NN	P	Q	QA	R	T	S	Z	S	Z
6	M3×0,5 (derinlik) 5	3.2	–	–	7	6 (derinlik) 4,8	33	46	33	46
10	M3×0,5 (derinlik) 5	3.2	–	–	9	6 (derinlik) 5	36	52	36	52
16	M4×0.7 (derinlik) 6	4.5	4	2	12	7,6 (derinlik) 6,5	30	46	40	56
20	M5×0.8 (derinlik) 8	5.5	9	4.5	16	9,3 (derinlik) 8	36	55	46	65
25	M5×0.8 (derinlik) 8	5.5	9	4.5	20	9,3 (derinlik) 9	40	63	50	73
32	M6×1.0 (derinlik) 9	6.6	13.5	4.5	24	11 (derinlik) 11,5	42	69	52	79

Delik boyutu (mm)	A	A1	B	C	D	E	GA	GB	H	K	J	L	MM	NN	P
6	7	–	13	22	3	7	15	10	13	17	10	–	M3×0.5	M3×0,5 (derinlik) 5	3.2
10	10	–	15	24	4	7	16.5	10	16	18	11	–	M4×0.7	M3×0,5 (derinlik) 5	3.2
16	11	12.5	20	32	6	7	16.5	11.5	16	25	14	5	M5×0.8	M4×0.7 (derinlik) 6	4.5
20	12	14	26	40	8	9	19	12.5	19	30	16	6	M6×1.0	M5×0.8 (derinlik) 8	5.5
25	15.5	18	32	50	10	10	21.5	13	23	38	20	8	M8×1.25	M5×0.8 (derinlik) 8	5.5
32	19.5	22	40	62	12	11	23	12.5	27	48	24	10	M10×1.25	M6×1.0 (derinlik) 9	6.6

Delik boyutu (mm)	Q	QA	R	T	V (Not)	Otomatik Anahtar Olmadan						Otomatik Anahtar ile
						S			Z			S			Z
						5.	10.	15.	5.	10.	15.	5.	10.	15.	5.	10.	15.
6	–	–	7	6(derinlik) 4,8	–	38	43	48	56	66	76	38	43	48	56	66	76
10	–	–	9	6(derinlik) 5	–	41	46	56	62	72	87	41	46	56	62	72	87
16	4	2	12	7,6 (derinlik) 6,5	3.5	45	50	60	66	76	91	45	50	60	66	76	91
20	9	4.5	16	9.3 (derinlik) 8	5	41	46	56	65	75	90	51	56	66	75	85	100
25	9	4.5	20	9.3 (derinlik) 9	5	45	50	60	73	83	98	55	60	70	83	93	108
32	13.5	4.5	24	11(derinlik) 11,5	5	47	52	62	79	89	104	57	62	72	89	99	114
