Що таке принцип газового потоку і як він керує промисловими системами?

Проблеми з потоком газу щорічно коштують виробникам мільярди доларів через втрати енергії та збої в роботі систем. Інженери часто застосовують принципи течії рідини до газових систем, що призводить до катастрофічних прорахунків. Розуміння принципів течії газу дозволяє уникнути дорогих помилок при проектуванні та загроз безпеці.

Принцип газового потоку регулюється рівнянням нерозривності, збереженням імпульсу і збереженням енергії, де швидкість, тиск, густина і температура газу взаємодіють через стисливий потік¹ рівняння принципово відрізняються від рівнянь течії нестисливої рідини.

Два роки тому я працював з британським інженером-хіміком на ім'я Сара Томпсон, чия система розподілу природного газу зазнавала небезпечних коливань тиску. Її команда використовувала розрахунки потоку нестисливого газу для потоку стисливого газу. Після впровадження належних принципів руху газу ми усунули стрибки тиску та зменшили споживання енергії на 35%.

Зміст

• Які фундаментальні принципи регулюють газові потоки?
• Чим рівняння течії стисливого середовища відрізняються від рівняння течії рідини?
• Які фактори впливають на поведінку газового потоку в промислових системах?
• Як взаємодіють тиск, температура і швидкість у газовому потоці?
• Які існують різні типи режимів газового потоку?
• Як розрахувати та оптимізувати потік газу в промислових умовах?
• Висновок
• Поширені запитання про принципи газових потоків

Які фундаментальні принципи регулюють газові потоки?

Газовий потік підпорядковується трьом фундаментальним законам збереження, які керують будь-яким рухом рідини, але з унікальними характеристиками, зумовленими стисливістю та змінами густини газу.

Принципи газового потоку базуються на збереженні маси (рівняння нерозривності), збереженні імпульсу (другий закон Ньютона) і збереженні енергії (перший закон термодинаміки), модифіковані з урахуванням поведінки стисливої рідини.

Збереження маси (рівняння неперервності)

Рівняння нерозривності газового потоку враховує зміни густини, які відбуваються через зміни тиску і температури, на відміну від нестисливих рідин.

Рівняння нерозривності газового потоку:

∂ρ/∂t + ∇-(ρV) = 0

Для стабільного потоку: ρ₁A₁V₁ = ρ₂A₂V₂

Де:

• ρ = густина газу (залежить від тиску та температури)
• A = площа поперечного перерізу
• V = швидкість газу
• t = Час

Ключові наслідки:

• Густина газу змінюється залежно від тиску та температури
• Масова витрата залишається постійною в сталому потоці
• Швидкість зростає зі зменшенням щільності
• Зміна площі впливає як на швидкість, так і на щільність

Збереження імпульсу

Закон збереження імпульсу в газовому потоці враховує сили тиску, сили в'язкості та сили тіла, що діють на стисливу рідину.

Рівняння імпульсу (Нав'є-Стокса²):

ρ(∂V/∂t + V-∇V) = -∇p + μ∇²V + ρg

Для застосування в газових потоках:

• У високошвидкісному потоці домінує градієнт тиску
• В'язкі ефекти важливі біля стінок і в ламінарному потоці
• Ефекти стисливості стають значними вище 0,3 Маха

Збереження енергії

Енергозбереження для газового потоку включає кінетичну енергію, потенційну енергію, внутрішню енергію та роботу потоку, що враховує зміну температури внаслідок стиснення та розширення.

Енергетичне рівняння:

h + V²/2 + gz = константа (вздовж обтічності)

Де:

• h = Питома ентальпія (включає внутрішню енергію та роботу потоку)
• V²/2 = Кінетична енергія на одиницю маси
• gz = Потенційна енергія на одиницю маси

Енергетичні міркування:

Рівняння держави

Потік газу вимагає рівняння стану для зв'язку тиску, густини і температури, як правило, це закон ідеального газу для більшості промислових застосувань.

Ідеальний газовий закон:

p = ρRT

Де:

• p = Абсолютний тиск
• ρ = густина газу
• R = Питома газова стала
• T = Абсолютна температура

Для реальних газів можуть знадобитися більш складні рівняння стану, такі як рівняння Ван-дер-Ваальса або Редліха-Квонга.

Чим рівняння течії стисливого середовища відрізняються від рівняння течії рідини?

Потік стисливого газу демонструє принципово іншу поведінку, ніж потік нестисливої рідини, що вимагає спеціальних методів аналізу і проектних рішень.

Стисливий потік відрізняється варіаціями густини, обмеженнями швидкості звуку, утворенням ударних хвиль і зв'язком температури і тиску, які не відбуваються в системах потоку нестисливої рідини.

Ефекти зміни щільності

Густина газу значно змінюється залежно від тиску і температури, впливаючи на структуру потоку, розподіл швидкостей і вимоги до конструкції системи.

Вплив зміни щільності:

• Прискорення швидкості: Газ прискорюється, коли розширюється
• Падіння тиску: Нелінійні залежності тиск-витрата
• Температурні ефекти: Густина обернено пропорційна температурі
• Здутий потік: Обмеження максимальної швидкості потоку

Звукова швидкість і число Маха

Поведінка газового потоку різко змінюється, коли швидкість наближається до швидкості звуку, створюючи критичні проектні обмеження, яких немає в рідинних системах.

Розрахунок звукової швидкості:

a = √(γRT)

Де:

• a = швидкість звуку в газі
• γ = питома теплоємність (Cp/Cv)
• R = Питома газова стала
• T = Абсолютна температура

Число Маха³ Значення:

M = V/a (Відношення швидкості до швидкості звуку)

Феномен защемленого потоку

Перекритий потік⁴ відбувається, коли швидкість газу досягає звукових умов, обмежуючи максимальну швидкість потоку незалежно від зниження тиску за потоком.

Умови затрудненого потоку:

• Досягнута максимальна масова витрата
• Зміна тиску на виході не впливає на потік на вході
• Співвідношення критичного тиску: p₂/p₁ ≈ 0,53 для повітря
• Використовується в соплах, отворах і регулювальних клапанах

Температурно-тискова муфта

Потік газу супроводжується значними змінами температури внаслідок розширення та стиснення, що впливає на продуктивність та конструкцію системи.

Термодинамічні процеси:

• Ізоентропійний потік: Реверсивний, адіабатичний процес
• Ізотермічний потік: Постійна температура (повільний потік з тепловіддачею)
• Адіабатичний потік: Відсутність теплопередачі (швидкий потік)
• Політропний потік: Загальний випадок з теплопередачею

Які фактори впливають на поведінку газового потоку в промислових системах?

На поведінку газового потоку в промислових умовах впливають численні фактори, що вимагають всебічного аналізу для правильного проектування та експлуатації системи.

Ключовими факторами є властивості газу, геометрія системи, умови експлуатації, ефекти теплопередачі та пристінне тертя, які в сукупності визначають структуру потоку, перепади тиску та продуктивність системи.

Вплив властивостей газу

Різні гази мають різні характеристики течії, які залежать від їх молекулярних властивостей, питомої теплоємності та термодинамічної поведінки.

Критичні властивості газу:

Ефекти геометрії системи

Зміна діаметру, довжини, фітингів та площі прохідного перерізу труби суттєво впливає на структуру потоку газу та втрати тиску.

Геометричні міркування:

• Діаметр труби: Впливає на швидкість і втрати на тертя
• Довжина: Визначає загальний перепад тиску на тертя
• Зміни в області: Створення ефектів прискорення/сповільнення
• Фурнітура: Викликати місцеві втрати тиску
• Шорсткість поверхні: Впливає фактор тертя

Робочий тиск і температура

Умови експлуатації системи безпосередньо впливають на густину, в'язкість і поведінку потоку газу через термодинамічні співвідношення.

Ефекти умов експлуатації:

• Високий тиск: Підвищує щільність, зменшує ефект стисливості
• Низький тиск: Зменшує щільність, збільшує швидкість
• Висока температура: Зменшує щільність, збільшує швидкість звуку
• Низька температура: Збільшує щільність, може викликати конденсацію

Ефекти теплопередачі

Додавання або відведення тепла під час руху газу суттєво впливає на розподіл температури, густини та тиску.

Сценарії теплопередачі:

• Опалення: Підвищує температуру, зменшує щільність, прискорює потік
• Охолодження: Знижує температуру, підвищує щільність, уповільнює потік
• Адіабатичний: Відсутність теплопередачі, зміна температури внаслідок розширення/стиснення
• Ізотермічний: Постійна температура підтримується за рахунок теплообміну

Вплив тертя об стінку

Тертя між газом і стінками труби створює втрати тиску і впливає на профілі швидкості, що особливо важливо для довгих трубопроводів.

Розрахунок втрат на тертя:

Δp = f × (L/D) × (ρV²/2)

Де:

• f = коефіцієнт тертя (функція числа Рейнольдса та шорсткості)
• L = довжина труби
• D = Діаметр труби
• ρ = густина газу
• V = швидкість газу

Як взаємодіють тиск, температура і швидкість у газовому потоці?

Взаємодія між тиском, температурою і швидкістю в газовому потоці створює складні взаємозв'язки, які необхідно розуміти для правильного проектування і аналізу системи.

Взаємодія газового потоку підпорядковується термодинамічним співвідношенням, де зміни тиску впливають на температуру і густину, зміни швидкості впливають на тиск через ефекти імпульсу, а зміни температури впливають на всі інші властивості через рівняння стану.

Залежність між тиском і швидкістю

Швидкість газу і тиск обернено пропорційно пов'язані через рівняння Бернуллі, модифіковане для стисливого потоку, що створює унікальні проблеми при проектуванні.

Модифіковане рівняння Бернуллі для потоку газу:

∫dp/ρ + V²/2 + gz = константа

Для ідеального газу: γ/(γ-1) × (p/ρ) + V²/2 = константа

Ефекти "тиск-швидкість":

• Падіння тиску: Спричиняє збільшення швидкості через розширення газу
• Збільшення швидкості: Може спричинити додаткове падіння тиску через ефект імпульсу
• Прискорення: Відбувається природним чином, коли газ розширюється через систему
• Уповільнення: Потребує збільшення тиску або розширення площі

Зв'язок між температурою та швидкістю

Температура і швидкість газу пов'язані між собою завдяки збереженню енергії, а зміни температури впливають на властивості газу і поведінку потоку.

Залежність між температурою та швидкістю:

T₀ = T + V²/(2Cp)

Де:

• T₀ = температура стагнації (загальна)
• T = статична температура
• V = швидкість газу
• Cp = питома теплоємність при постійному тиску

Практичне значення:

• Високошвидкісний потік газу знижує статичну температуру
• Температура стагнації залишається сталою в адіабатичному потоці
• Зміни температури впливають на щільність і в'язкість газу
• Охолодження може спричинити конденсацію деяких газів

Тиск-температурні ефекти

Тиск і температура взаємодіють через рівняння стану і термодинамічні процеси, впливаючи на густину газу і характеристики потоку.

Термодинамічні взаємозв'язки процесів:

Варіації щільності

Густина газу змінюється залежно від тиску і температури відповідно до закону ідеального газу, створюючи складну поведінку потоку.

Розрахунок щільності:

ρ = p/(RT)

Вплив щільності на потік:

• Висока щільність: Менша швидкість для заданої масової витрати
• Низька щільність: Вища швидкість, потенційні ефекти стисливості
• Градієнти щільності: Створення ефектів плавучості та змішування
• Зміни щільності: Впливає на імпульс та передачу енергії

Нещодавно я допомагав американському газовому інженеру Роберту Чену з Техасу оптимізувати систему трубопроводів. Правильно врахувавши взаємодію температури, тиску і швидкості, ми зменшили енергію перекачування на 28%, одночасно збільшивши пропускну здатність на 15%.

Які існують різні типи режимів газового потоку?

Газовий потік має різні режими, що залежать від швидкості, умов тиску і геометрії системи, кожен з яких вимагає специфічних методів аналізу і конструктивних міркувань.

Режими течії газу включають ламінарний, турбулентний, дозвуковий, звуковий і надзвуковий потік, кожен з яких характеризується різними профілями швидкостей, співвідношеннями тиску і характеристиками теплопередачі.

Ламінарний та турбулентний потік

Перехід газового потоку від ламінарного до турбулентного відбувається на основі Число Рейнольдса⁵що впливає на втрати тиску, теплопередачу та характеристики змішування.

Число Рейнольдса для потоку газу:

Re = ρVD/μ

Де:

• ρ = густина газу (залежить від тиску та температури)
• V = Середня швидкість
• D = Діаметр труби
• μ = Динамічна в'язкість

Класифікації режимів течії:

Дозвуковий режим течії

Дозвукова течія виникає, коли швидкість газу менша за локальну швидкість звуку, що дозволяє збуренням тиску поширюватися вгору за течією.

Дозвукові характеристики потоку:

• Число Маха: M < 1.0
• Поширення тиску: Збурення поширюються вгору за течією
• Контроль потоку: Умови нижче за течією впливають на всю систему
• Зміни щільності: Помірні, передбачувані зміни
• Гнучкість дизайну: Можливі різні рішення

Застосування дозвукових потоків:

• Більшість промислових газорозподільних систем
• Системи опалення, вентиляції та кондиціонування
• Пневматичні системи низького тиску
• Хімічне технологічне обладнання
• Поводження з газом на електростанціях

Звуковий потік (Choked Flow)

Звукова течія виникає, коли швидкість газу дорівнює локальній швидкості звуку, створюючи критичні умови течії з унікальними характеристиками.

Властивості звукового потоку:

• Число Маха: M = 1.0 точно
• Максимальна масова витрата: Не може бути перевищено
• Незалежність від тиску: Тиск на виході не впливає на витрату
• Коефіцієнт критичного тиску: Зазвичай близько 0,53 для повітря
• Температурні ефекти: Значне зниження температури

Застосування звукового потоку:

• Сопла газових турбін
• Запобіжні клапани
• Прилади для вимірювання витрати
• Сопла ракетних двигунів
• Регулятори газу високого тиску

Режим надзвукового потоку

Надзвуковий потік виникає, коли швидкість газу перевищує швидкість звуку, створюючи ударні хвилі та унікальні явища течії.

Характеристики надзвукового потоку:

• Число Маха: M > 1.0
• Ударні хвилі: Різкі перепади тиску та температури
• Напрямок потоку: Інформація не може рухатися вгору за течією
• Хвилі розширення: Плавне зниження тиску : Плавне зниження тиску
• Складність дизайну: Потребує спеціалізованого аналізу

Типи ударних хвиль:

Гіперзвуковий потік

Гіперзвуковий потік виникає при дуже високих числах Маха (зазвичай M > 5), де додаткові ефекти стають важливими.

Гіперзвукові ефекти:

• Реальні газові ефекти: Ідеальний газовий закон руйнується
• Хімічні реакції: Дисоціація та іонізація
• Теплопередача: Екстремальні ефекти нагрівання
• В'язкі ефекти: Взаємодія примежових шарів

Як розрахувати та оптимізувати потік газу в промислових умовах?

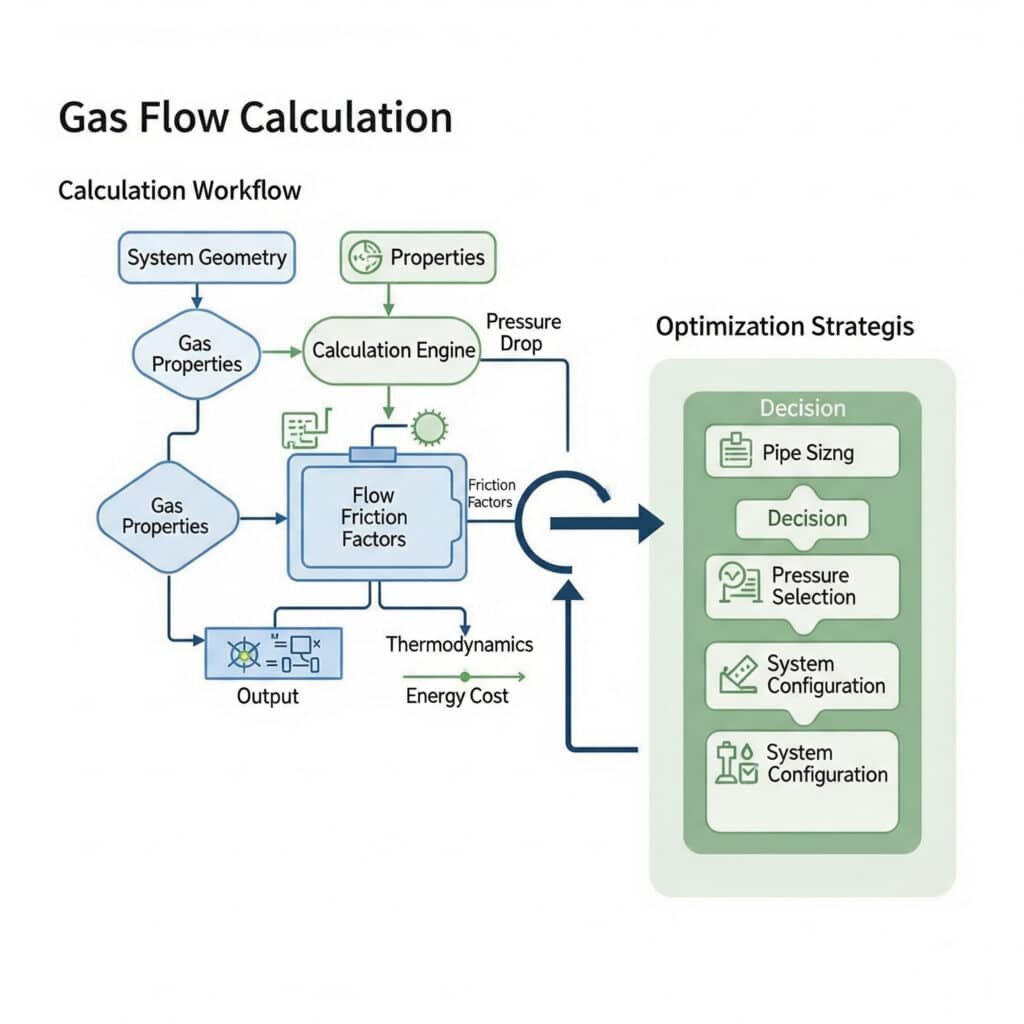

Розрахунки потоку газу вимагають спеціальних методів, які враховують ефекти стисливості, тоді як оптимізація фокусується на мінімізації споживання енергії та максимізації продуктивності системи.

Розрахунки потоку газу використовують рівняння потоку стисливого газу, кореляції коефіцієнтів тертя та термодинамічні залежності, а оптимізація включає визначення розмірів труб, вибір рівня тиску та конфігурацію системи для мінімізації витрат на електроенергію.

Основні розрахунки газових потоків

Розрахунки газових потоків починаються з фундаментальних рівнянь, модифікованих з урахуванням ефектів стисливого потоку і реальних властивостей газу.

Розрахунок масової витрати:

ṁ = ρAV = (p/RT)AV

Для затрудненого потоку через отвір:
ṁ = CdA√(γρp)[2/(γ+1)]^((γ+1)/(2(γ-1))

Де:

• Cd = Коефіцієнт розряду
• A = Площа отвору
• γ = питома теплоємність
• ρ = Густина у верхній течії
• p = тиск перед входом

Розрахунок перепаду тиску

Розрахунки перепаду тиску для газового потоку повинні враховувати ефекти прискорення внаслідок розширення газу на додаток до втрат на тертя.

Компоненти загального перепаду тиску:

1. Падіння тиску при терті: Через напругу зсуву стінки
2. Прискорення Падіння тиску: Через збільшення швидкості
3. Перепад висот Падіння тиску: Через гравітаційні ефекти
4. Падіння тиску в арматурі: Через збурення потоку

Формула перепаду тиску при терті:

Δpf = f(L/D)(ρV²/2)

Прискорення Падіння тиску:

Δpa = ρ₂V₂² - ρ₁V₁² (для зміни області)

Аналіз потоку в трубопроводі

Аналіз довгих трубопроводів вимагає ітераційних розрахунків через зміну властивостей газу по довжині трубопроводу.

Етапи розрахунку трубопроводу:

1. Роздільний трубопровід: На відрізки з постійними властивостями
2. Обчислення властивостей сегмента: Тиск, температура, щільність
3. Визначення режиму потоку: Ламінарний або турбулентний
4. Розрахунок перепаду тиску: Для кожного сегмента
5. Оновлення властивостей: Для наступного сегмента
6. Ітерація: До досягнення конвергенції

Спрощене рівняння трубопроводу:

p₁² - p₂² = (FLṁ²RT)/(A²Dρ₀)

Де:

• p₁, p₂ = Тиск на вході та виході
• f = Середній коефіцієнт тертя
• L = довжина трубопроводу
• ṁ = масова витрата
• R = газова стала
• T = Середня температура
• A = площа труби
• D = Діаметр труби
• ρ₀ = еталонна густина

Стратегії оптимізації системи

Оптимізація газотранспортної системи балансує між капітальними витратами, експлуатаційними витратами та вимогами до продуктивності для досягнення мінімальної вартості життєвого циклу.

Параметри оптимізації:

Економічні розміри труб

Економічний вибір розміру труб забезпечує баланс між капітальними витратами на труби та витратами на енергію для перекачування протягом усього терміну служби системи.

Формула економічного діаметру:

D_economic = K(ṁ/ρ)^0.37

Де K залежить від:

• Витрати на енергію
• Вартість труб
• Термін служби системи
• Відсоткова ставка
• Години роботи на рік

Вимірювання та контроль витрати

Точне вимірювання та контроль потоку газу вимагає розуміння впливу стисливого потоку на вимірювальні прилади.

Міркування щодо вимірювання витрати:

• Діафрагмові пластини: Потребує корекції стисливості
• Метри Вентурі: Менш чутливий до стискання
• Турбінні лічильники: Впливає на зміну густини газу
• Ультразвукові лічильники: Вимагає температурної компенсації
• Коріолісові лічильники: Пряме вимірювання масової витрати

Обчислювальна гідродинаміка (CFD)

Складні системи газових потоків отримують вигоду від CFD-аналізу для оптимізації продуктивності та прогнозування поведінки за різних умов експлуатації.

Застосування CFD:

• Складна геометрія: Нестандартні форми та фітинги
• Теплопередача: Комбінований витратний і тепловий аналіз
• Аналіз змішування: Зміна складу газу
• Оптимізація: Дослідження проектних параметрів
• Усунення несправностей: Виявлення проблем з потоком

Нещодавно я працював з канадським інженером-нафтохіміком Девідом Вілсоном з Альберти, чий газопереробний завод мав проблеми з ефективністю. Використовуючи CFD-аналіз у поєднанні з відповідними розрахунками газових потоків, ми визначили зони рециркуляції, які спричиняли 201 ТВт/год. втрат енергії. Після внесення змін до проекту споживання енергії зменшилося на 18% при одночасному збільшенні потужності переробки.

Висновок

Принципи газового потоку керують поведінкою стисливої рідини за допомогою законів збереження, модифікованих для варіацій густини, що вимагає спеціалізованих методів аналізу, які враховують взаємодію тиск-температура-швидкість і ефекти стисливості, що принципово відрізняються від систем течії рідини.

Поширені запитання про принципи газових потоків
