اختر ماسحة قضيب الأسطوانة بمطابقة مقطع ماسحة موثق مع الملوث والقضيب والمبيت الفعليين. لا يكفي حجم الجسيمات وحده؛ فالرطوبة والشكل والصلادة والالتصاق واتجاه التعرض وتشطيب القضيب والسرعة ومادة التشحيم وأبعاد التركيب قد تحدد ما إذا كانت الماسحة تمنع الحطام أو تحول المادة المحبوسة إلى تماس كاشط.
لا يمثل الاسم سوى نقطة بداية؛ فالاعتماد يتطلب المقطع والمركب وشروط الاختبار الدقيقة.
أهم الخلاصات
- تؤهل SMC أحد خيارات مقاومة الغبار لمسحوق بحجم 20 إلى 100 μm، وتستثني رذاذ اللحام صراحةً.
- يوحّد ISO 6195 بعض مبيتات حلقات المسح، لا أداء الماسحات بين العلامات المختلفة.
- طابق المقطع والمركب الكاملين، لا اسم المادة وحده.
- استبدل الماسحات وفق حالتها وتعليمات الطراز، لا وفق عدد دورات عام.

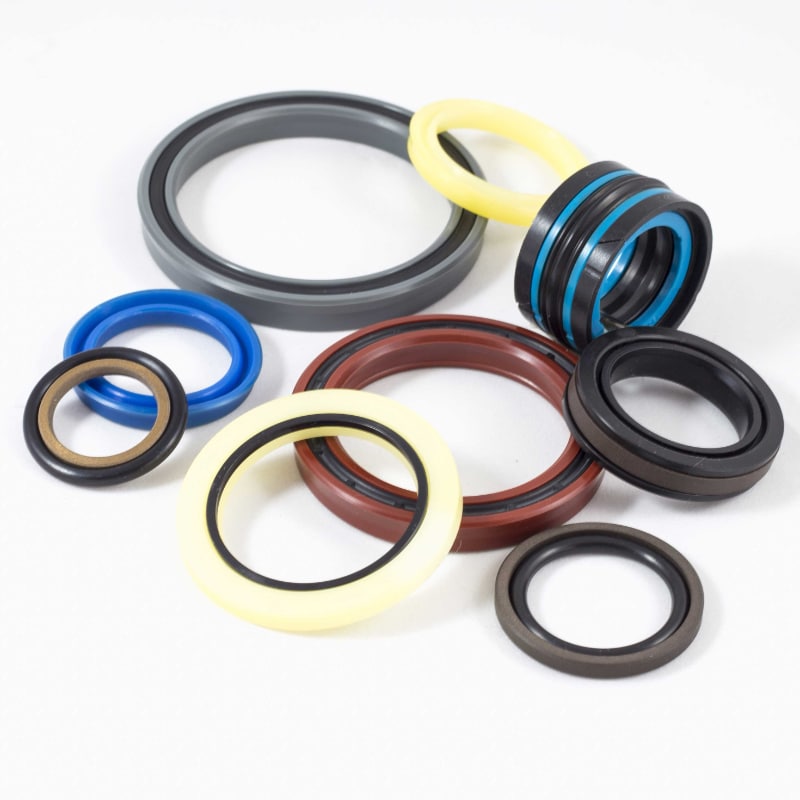

قد تؤدي الحلقات المتشابهة شكلاً وظائف مختلفة. تحقّق من رسم المقطع قبل الاستبدال.
ما الذي يجب تحديده قبل اختيار ماسحة قضيب الأسطوانة؟
ابدأ بالملوث وآلية التعرض، لا بمادة الماسحة. تؤهل SMC خيار الأسطوانة المقاومة للغبار XC4 لمساحيق بحجم 20 إلى 100 μm وتستثني رذاذ اللحام، ما يبين أن حتى الماسحة الشديدة التحمل لها تحدٍّ محدد وليست حماية شاملة من الغبار (SMC XC4، تم الوصول في 2026).
سجّل ما يصل إلى القضيب أثناء الإنتاج والتنظيف والتوقف؛ فالمسحوق الجاف يختلف عن الأسمنت الرطب أو الرايش الحاد. وقد تواجه آلة واحدة عدة أنواع من التعرض خلال وردية واحدة.
استخدم مجموعات الملوثات التالية دليلاً للتحقيق:
| التعرض المرصود | مصدر القلق الأساسي | الدليل المطلوب قبل الاختيار |
|---|---|---|
| مسحوق جاف ناعم | انتقاله تحت طبقة رقيقة على القضيب أو عبر تماس شفة غير كامل | توزيع أحجام الجسيمات واتجاه التعرض والتركيز ودليل الدخول |
| حبيبات كاشطة أو رايش | قطع الشفة وخدش القضيب وانحشار الحطام عند التماس | شكل الجسيمات وصلادتها وأبعاد الرايش وطلاء القضيب وفحص ما بعد التشغيل |
| غبار رطب أو لاصق | تراكم يرفع الشفة أو يسد مسار خروج الحطام | مصدر الرطوبة والالتصاق والمنظف المعتمد ومسار التصريف |
| غبار ملوث بسائل تبريد أو مادة كيميائية | انتفاخ المركب أو تصلبه أو فقد مادة التشحيم | هوية المادة الكيميائية وتركيزها وحرارتها ومدة التعرض |
| رذاذ لحام أو جسيمات ساخنة | ضرر حراري وصدمي يتجاوز منع المسحوق العادي | حرارة الجسيمات ومسار الصدمة وتصميم الحاجز ومنتج مؤهل خصيصاً |
يجب أيضاً فصل الغبار الخارجي عن تلوث هواء التغذية. يشير تراكم الأوساخ خارج الماسحة إلى بيئة الآلة، بينما توحي الرواسب على عدة أجهزة في فرع واحد بمشكلة داخلية في جودة الهواء. يشرح دليل ضبط التلوث في المصانع المغبرة كيفية فحص المسارين منفصلين.
بدلاً من السؤال عن أصلب مادة، اسأل كيف يعبر الملوث الحد الفاصل. ارسم موضع الرواسب عند الامتداد الكامل وبعد الرجوع وقبل التنظيف، ثم قارن القضيب المكشوف بالمادة الموجودة خلف الماسحة. يشير تدفق من جانب واحد إلى إجراء مختلف عن تلوث المحيط كاملاً. خذ عينة منفصلة من الرواسب الرطبة، واحتفظ بحطام ممثل إذا كان تركيبه مجهولاً، وميّز بين التعرض المحمول جواً والترسب أثناء التوقف، وسجّل أثر الغسل أو التكاثف في الالتصاق، واربط كل ملاحظة بحدث العملية وموضع الأسطوانة. ثم حوّل المسار المرصود إلى متطلبات قابلة للاختبار لهندسة المقطع وتوافق المركب والحواجز والتحقق من الدخول.
أي مقطع ماسحة يناسب الملوث؟
يغطي ISO 6195:2021 مبيتات حلقات المسح لأقطار قضبان من 4 إلى 450 mm، لكنه لا يمنح أي مقطع تصنيفاً عاماً لمنع الملوثات. يظل اختيار المقطع معتمداً على طريقة التثبيت وحافة المسح وتماس القضيب ونقل مادة التشحيم وطبيعة الملوث (ISO 6195، تم الوصول في 2026).
تزيل الماسحة أحادية الفعل التلوث عادةً عند رجوع القضيب؛ وقد تحتفظ المقاطع المركبة بالضغط أيضاً. ويمكن للتقوية الصلبة تثبيت المقطع في مبيت مفتوح، لكنها لا تثبت مقاومة الصدمات أو الرذاذ الساخن.
قارن المقاطع بحسب الوظيفة:
- حافة المسح: الحطام المعلن.
- التثبيت في المبيت: هل يثبت المقطع بمجرى سفلي أو غطاء أو كبس أو تقوية صلبة؟
- إحكام القطر الخارجي: هل يمكن للرطوبة أو التلوث تجاوز المقطع حول المبيت؟
- نقل مادة التشحيم: حدّد ما إذا كانت الشفة تحتفظ بطبقة القضيب التي تتطلبها الأسطوانة المختارة أو تزيل من مادة التشحيم ما يغيّر السحب والتآكل.
- سلوك الضغط: هل يسمح التصميم بضغط خلف الماسحة، أم ينفّسه، أم يمنعه؟
- خروج الحطام: هل تستطيع المادة المزالة مغادرة منطقة التماس دون أن تنضغط على الشفة؟
لا يعني ازدياد عدد الشفاه أداءً أفضل تلقائياً. فقد يغيّر التماس الإضافي المنع والسحب ونقل مادة التشحيم، ولذلك يجب أن تستند المقارنة إلى بيانات اختبار المورد. يوضح دليل كفاءة منع حلقة المسح مقابل سحب القضيب كيفية فصل سحب الماسحة عن احتكاك الأسطوانة الكلي.
قلل التعرض الكثيف قبل مطالبة الماسحة بالتعامل مع كل جسيم. فقد يعترض حاجز مسار الغبار، ويمكن لجراب القضيب حجب الحطام المترسب إذا كان شوطه وطوله المضغوط مناسبين. افحص دليل نسبة ضغط جراب القضيب قبل إضافة منفاخ.
كيف تُختار مادة ماسحة القضيب؟
ترتبط حدود المادة بمركب ومقطع مسميين. تصنف Parker ماسحتها النيوماتيكية A2 حتى 2 m/s مع عدة مركبات NBR وFKM وبولي يوريثان، بينما تحدد Trelleborg ماسحتها AWSW من البولي يوريثان حتى 1 m/s ومن -40°C إلى +80°C (Parker A2؛ Trelleborg AWSW، تم الوصول في 2026).
تجعل هذه الأرقام جدولاً عاماً للمواد غير آمن: فالبولي يوريثان لا يحدد تركيبة أو مائعاً معتمداً، وPTFE لا يحدد الحشوة أو عنصر التحميل. كما لا تتنبأ صلادة Shore وحدها بالسلوك الكامل للشفة.
ابنِ مراجعة المادة حول آليات الفشل الفعلية:
| سؤال الاختيار | سبب الأهمية | الدليل المطلوب |
|---|---|---|
| هل ينتفخ المركب أو ينكمش أو يتصلب؟ | يغيّر التفاعل الكيميائي التماس والتثبيت | بيانات توافق للملوث والمنظف ومادة التشحيم الدقيقة |
| هل تتحمل الشفة سرعة السطح ودورة التشغيل؟ | يولد الانزلاق المتكرر حرارة وتآكلاً | حدود السرعة والحرارة والدورة الخاصة بالمقطع |
| هل تهاجم الرطوبة المركب أو المبيت؟ | قد يسبب الماء تحللاً مائياً أو تآكلاً أو تلوثاً محبوساً | حدود الرطوبة والغسل والتصريف |
| هل يتطلب المقطع تشحيماً أولياً؟ | قد يضر التجميع الجاف الشفة أو يخل بضبط الطبقة | الشحم والكمية وإجراءات التجميع المعتمدة |
| هل يتوافق طلاء القضيب مع التماس؟ | تؤثر الخشونة وضرر الطلاء والحطام المنغرس في السطحين | مادة القضيب وطلاؤه وتشطيبه ومعايير فحصه |
تشترط Parker تشحيماً أولياً لماسحة A2، وتحدد Trelleborg شحماً أولياً لـ AWSW في الهواء الخالي من الزيت. اتبع تعليمات الأسطوانة والماسحة معاً، وتأكد من أن المنظفات لا تزيل الطبقة المطلوبة أو تلوثها.
ما الذي يجب أن يتطابق قبل استبدال الماسحة الحالية؟
يشمل ISO 6195 أقطار قضبان من 4 إلى 450 mm ويوحد بعض أبعاد المبيت وسماحاته، لا قابلية الاستبدال الكاملة. فقد تشترك أسطوانتان في معيار تثبيت خارجي مع اختلاف المجاري الداخلية ومقاطع المسح وحزم الأختام وطرق التركيب (ISO 6195، تم الوصول في 2026).
ابدأ بهوية الأسطوانة الكاملة:
- هوية الأسطوانة.
- القطر الداخلي والشوط وقطر القضيب وتكوين طرفه.
- رقم جزء الماسحة أو طقم الأختام الأصلي.
- قطر المجرى وعرضه وعمقه وهندسة المدخل وطريقة التثبيت المقاسة مقارنة برسم المقطع المقترح وسماحاته.
- رسم مقطع الماسحة واتجاهها بعد التركيب.
- مادة القضيب وطلاؤه ومتطلبات تشطيب سطحه وصلادته.
- سرعة التشغيل والضغط والحرارة والاتجاه ونمط الدورات.
لا يكفي قطر القضيب لاعتماد البديل. فقد تمر الحلقة فوق القضيب لكنها تكون رخوة في المبيت أو عاجزة عن الاحتفاظ بمادة التشحيم. راجع دليل أنواع أختام الأسطوانات الصناعية قبل استبدال ختم ضغط وماسحة مدمجين.
الملاءمة البُعدية والوظيفية اعتمادان منفصلان. سجّل المقطع المنزوع قبل أن يغيّر القياس شكله، وقارن مقطعه بالرسم المقترح وحدد خصائص تماس القضيب والتثبيت في المبيت. ثم راجع التشحيم والمقاومة الكيميائية والسرعة المسموحة، وأدرج مدخل المجرى ومسار إحكام القطر الخارجي وأي ضغط مسموح خلف الماسحة وانحراف القضيب ووظيفة الأختام المجاورة. استخدم عينة تركيب لتأكيد الجلوس والاتجاه، لكن احتفظ باعتماد منع الغبار لاختبار تشغيلي بملوث وطريقة تعرض ومدة وحد فحص معلنة؛ فقد يفشل الجزء المركب بعناية في الخدمة.
فحص القضيب والماسحة قبل التركيب
تسمح Parker بسرعة حتى 2 m/s لماسحة A2، لكنها تشترط اختيار المركب والتشحيم الأولي المناسبين. لذلك لا يعتمد تصنيف السرعة التركيب على قضيب مخدوش أو مجرى تالف أو شحم غير متوافق؛ بل يجب أن تستوفي الواجهة كاملة تعليمات المنتج المختار (Parker A2، تم الوصول في 2026).
قبل التفكيك، اعزل الضغط والطاقة الميكانيكية المخزنة. سجّل اتجاه الأسطوانة وموضع القضيب والموضع الزاوي لأي تآكل من جانب واحد. وصوّر الرواسب قبل التنظيف لأن مسارها قد يساعد في التفريق بين الدخول الخارجي وسوء المحاذاة والحمل الجانبي وعيب قضيب موضعي.
افحص أربع مناطق:
- القضيب: افحص مسار التماس كاملاً.
- الماسحة: افحص القطوع والتصلب والانتفاخ والتشوه الدائم وارتفاع الحافة وفقد التثبيت في المبيت.
- المبيت: سجّل النتوءات والتآكل والحطام المتراكم والضرر، ثم تأكد من بقاء أي مسار مطلوب لتنفيس الضغط مفتوحاً.
- حزمة الأختام والدليل: حدّد ما إذا كان تسرب ختم القضيب أو تآكل الدليل أو الحمل الجانبي أو سوء المحاذاة يحمّل الماسحة أو يضغطها بدلاً من اعتبار كل أثر فشلاً فيها.
استخدم حدود تشطيب السطح والضرر الخاصة بالمنتج الدقيق؛ فلا تصنف قيمة Ra عامة كل خدش. قارن القضيب المقاس بمتطلب المصنّع وأصلحه عند تجاوز الحد المذكور.
أثناء التركيب، أزل الحواف الحادة والنتوءات دون تغيير هندسة المجرى. استخدم أداة التركيب المحددة واحمِ الشفة من السنون ومجاري المفاتيح وأطراف القضيب الحادة. طبّق مادة التجميع المعتمدة فقط. أكّد الاتجاه قبل كبس المقطع، ثم تحقّق من جلوسه كاملاً وعدم التوائه.
ابدأ الاختبار بسرعة وضغط مضبوطين، وافحص الحركة والتسرب وتثبيت الماسحة وطبقة التشحيم. لا تصحح الماسحة الجديدة قضيباً منحنياً أو دليلاً متآكلاً؛ استخدم دليل أختام الأسطوانة الديناميكية مقابل الثابتة إذا تغير الاحتكاك بعد الصيانة.
متى يجب استبدال ماسحة قضيب الأسطوانة؟
يبلغ ISO 19973-3 موثوقية الأسطوانة النيوماتيكية بالدورات أو الكيلومترات تحت شروط اختبار معلنة؛ ولا يفرض فترة استبدال عامة للماسحة. لذلك يجب أن تجمع الصيانة بين تعليمات المصنّع والحالة المرصودة ومخاطر الآلة وسجل الخدمة بدلاً من استخدام حد دورة أو تقويم واحد لكل تطبيق (ISO 19973-3، تم الوصول في 2026).
استبدل الماسحة عندما يظهر الفحص فقد وظيفتها، مثل حافة مقطوعة أو تشوه أو انتفاخ أو تصلب أو تثبيت رخو أو تلوث يتجاوز الحد المقبول. ويتطلب ارتفاع السحب أو التسرب تحقيقاً أوسع لأن الدليل وختم الضغط قد يكونان مشتركين.
أنشئ سجل حالة:
| السجل | ما يجب تتبعه | أثره في الاختيار |
|---|---|---|
| التعرض الخارجي | نوع الملوث وموقع الترسب والرطوبة وأحداث التنظيف | يؤكد ما إذا كان التحدي قد تغير |
| حالة الماسحة | ضرر الحافة ومسار التماس والتثبيت والحطام المنغرس | يبين استمرار المقطع في أداء وظيفة المنع |
| حالة القضيب | الخدوش وفقد الطلاء والتآكل وموضع الضرر | يحدد ما إذا كان القضيب يحتاج إصلاحاً قبل ماسحة جديدة |
| سلوك الحركة | قوة بدء الحركة والسحب أثناء التشغيل وثبات السرعة والقوة المرتبطة بالموضع | يفصل مشكلات التماس عن مشكلات التدفق أو الدليل |
| الدليل الداخلي | مادة خلف الماسحة وتسرب ختم القضيب وتآكل الدليل | يشير إلى عبور التلوث للحد |
حدد تكرار الفحص من معدل التغير. ابدأ بفترات أقصر بعد التشغيل الأولي، ثم مددها فقط عندما يظل التعرض وحالة الماسحة والقضيب والحركة مستقرة. ولا تبرر أقطار القضبان المتساوية جداول صيانة متساوية.
سجل قابل للدفاع لاختيار ماسحة القضيب
تنطبق أدلة SMC XC4 على مساحيق 20 إلى 100 μm وتستثني رذاذ اللحام، بينما يغطي ISO 6195 أبعاد المبيت لا الأداء. لذلك يجب أن يربط سجل الاختيار القابل للدفاع الملوث الفعلي بمقطع ومركب ومجرى وطريقة تحقق دقيقة، بدلاً من الاعتماد على وصف «شديد التحمل» (SMC؛ ISO، تم الوصول في 2026).
يجب أن يتضمن السجل النهائي:
- هوية الأسطوانة.
- أرقام أجزاء الماسحة الأصلية والمقترحة مع رسومات المقاطع.
- وصف الملوث ونطاق الجسيمات والرطوبة والكيمياء واتجاه التعرض.
- مادة القضيب وطلاؤه وصلادته ومتطلب التشطيب، مع جهاز الفحص ومواضع أخذ العينات والقيم المسجلة والتصرف في أي خدش أو تآكل أو عيب طلاء.
- أبعاد المجرى وطريقة التثبيت والاتجاه وإجراءات التركيب.
- السرعة والضغط والحرارة ودورة التشغيل وسياسة التشحيم.
- شروط تحقق المورد وحدود الدخول والسحب والتسرب والتآكل المقبولة.
- فترة الفحص الأولية والدليل اللازم لتمديدها.
يفصل طلب عرض السعر المفيد بين نطاق الكتالوج ودليل التطبيق: تحدد حدود التشغيل أين يمكن تشغيل المقطع، بينما يثبت اختبار تلوث مسمى ما منعه. ولا يغني أي منهما عن رسم المجرى أو التحقق بعد التركيب. أرفق مراجعة الأسطوانة وهوية الجزء المنزوع، وحدد مصدر الملوث وشكله الفيزيائي وكيف يصل إلى القضيب أثناء الحركة والتوقف، واذكر السرعة والحرارة عند الختم وكل منظف ومادة تشحيم. واطلب من المورد مادة الاختبار ونطاق الجسيمات وطريقة التعرض ومدته وحد الفحص، وحدد الدخول والسحب والتسرب والتآكل المقبول قبل البدء. احتفظ برقم الجزء المعتمد ودليله مع سجل صيانة الآلة حتى يفحص كل طلب لاحق مقابل المتطلب الوظيفي نفسه.
أسئلة شائعة عن ماسحة قضيب الأسطوانة
يغطي ISO 6195 مبيتات المسح لقضبان 4 إلى 450 mm، بينما يبلغ ISO 19973-3 عمر الأسطوانة تحت شروط معلنة بالدورات أو الكيلومترات. يدعم المعياران الأدلة البُعدية وأدلة الموثوقية، لكن لا ينشئ أي منهما نوع ماسحة أو قاعدة تبادل أو فترة صيانة شاملة (ISO 6195؛ ISO 19973-3، تم الوصول في 2026).
هل ماسحة القضيب هي نفسها ختم القضيب؟
غالباً لا. تزيل الماسحة التلوث الخارجي من القضيب الراجع، بينما يحتفظ ختم ضغط القضيب بالهواء المضغوط. وتوجد مقاطع تجمع الختم والمسح. حدّد رسم المقطع ورقم الجزء قبل تشخيص التسرب أو استبدال الأجزاء، لأن حلقة واحدة قد تؤدي الوظيفتين في أسطوانة محددة.
هل تمنع الماسحة مزدوجة الشفة الغبار الناعم دائماً بصورة أفضل؟
لا. تغير الشفة الإضافية التماس ونقل مادة التشحيم والسحب وتخزين الحطام، لكن فائدتها تعتمد على المقطع الكامل وشروط الاختبار. اطلب بيانات الملوث ونطاق الجسيمات والقضيب والمجرى والسرعة والدورات ونتيجة الدخول. ولا يثبت وصف مزدوج الشفة منعاً أفضل في التطبيق المركب.
هل يثبت ISO 6195 قابلية تبادل الماسحات من علامات مختلفة؟
لا. يوحد ISO 6195 بعض أبعاد مبيت حلقات المسح وسماحاتها. ولا يجعل كل مقطع أو مركب أو تشطيب قضيب أو طريقة تثبيت أو وظيفة حزمة أختام متماثلة. تحقّق من مراجعة الأسطوانة ورقم الجزء الأصلي ورسم المجرى ومواصفة القضيب ومقطع البديل قبل اعتماد استبدال بين علامتين.
هل ينبغي أن يحل جراب القضيب محل ماسحة شديدة التحمل؟
ليس تلقائياً. يمكن للجراب تقليل التلوث الكثيف الواصل إلى القضيب، لكنه يضيف متطلبات للطول المضغوط والامتداد والسرعة والحرارة والتصريف والفحص. وتظل الماسحة تضبط واجهة القضيب في تصميمات كثيرة. استخدمهما معاً فقط عندما يعتمد مورد الأسطوانة والجراب الترتيب للشوط والبيئة كاملين.
كم مرة يجب استبدال ماسحة قضيب الأسطوانة؟
استخدم تعليمات المصنّع ودليل الحالة ومخاطر الآلة وسجل الخدمة بدلاً من عدد دورات عام. واستبدل الماسحة المقطوعة أو المنتفخة أو المشوهة أو الرخوة أو التي لم تعد تمنع الملوث المعلن. وافحص القضيب والدليل وختم الضغط إذا تغير السحب أو التسرب في الوقت نفسه.
المصادر والمراجع الفنية
- ISO 6195:2021، أبعاد وسماحات مبيت حلقات مسح قضبان الأسطوانات.
- ISO 19973-3:2015، اختبار موثوقية أسطوانات المكبس والقضيب النيوماتيكية والإبلاغ عنها.
- أسطوانة SMC XC4 المقاومة للغبار، نطاق مسحوق خاص بالمنتج ودليل الماسحة الشديدة التحمل.
- كتالوج أختام Parker النيوماتيكية، مركبات ماسحة A2 وسرعتها وإرشادات تركيبها.
- كتالوج أختام Trelleborg النيوماتيكية، مقطع ماسحة AWSW ومركبها وحدود تشغيلها.
