تكون الأسطوانة النيوماتيكية مناسبة لغرفة نظيفة حرجة عندما تتوفر للنموذج والتكوين الدقيقين أدلة على الجسيمات والمواد والتزييت والتنظيف والحركة تطابق التطبيق المركب. ولا يستطيع تصنيف الغرفة ISO 14644-1 أو البناء من الستانلس ستيل أو ملصق عدم الحاجة إلى التزييت أو عبارة عامة مثل “جاهزة للغرفة النظيفة” إثبات هذه الملاءمة بمفردها.
لذلك ينبغي أن تصف مواصفات الأسطوانة النيوماتيكية للغرفة النظيفة حدود الأدلة بالدقة نفسها التي تصف بها المعدات. لا تكفي قائمة القطر والشوط والمواد.
تربط أقوى مواصفة خمسة حدود: حد العملية، ورقم قطعة الأسطوانة، ونطاق التشغيل، وطريقة الاختبار، وحالة الصيانة. إذا غاب حد واحد، كان الادعاء ناقصاً.
أهم النقاط
- يصنف ISO 14644-1 تركيز الجسيمات المحمولة بالهواء في غرفة أو منطقة نظيفة؛ ولا يصادق على الأسطوانات كفئة منتجات.
- ISO 14644-14:2026 هو إطار ملاءمة المعدات ذي الصلة بالجسيمات المحمولة بالهواء، لكنه لا يفرض مواد الأسطوانة ولا يثبت قابلية التنظيف أو الملاءمة الكيميائية أو التحكم في التلوث الحيوي.
- اطلب بيانات جسيمات خاصة بالنموذج مرتبطة بموضع التركيب والسرعة والحمل والضغط وعدد الدورات وحالة الشفط وحجم الجسيم وهندسة أخذ العينات.
- تعامل مع الأختام والشحم وتشطيب السطح وكيمياء التنظيف والهواء المضغوط ومسار العادم والتغليف كمواصفات منفصلة.
- أهّل النظافة والأداء النيوماتيكي معاً على الآلة المركبة.
ماذا تعني فعلياً عبارة “مناسبة لغرفة نظيفة حرجة”؟
يصنف ISO 14644-1 نظافة الهواء حسب تركيز الجسيمات المحمولة بالهواء عند مواضع أخذ عينات محددة. ويغطي نطاق التصنيف أحجام جسيمات حدية من 0.1 µm إلى 5 µm، لكنه لا يصف الطبيعة الكيميائية أو القابلة للحياة أو الإشعاعية أو الفيزيائية لهذه الجسيمات (ISO 14644-1، 2015).
يمنع هذا الفرق خطأ شراء شائعاً. يصف متطلب غرفة ISO 5 البيئة المتحكم بها، ولا يفرض تلقائياً وصفة مواد واحدة على كل أسطوانة داخلها. كما لا يعني إمكان تسمية الأسطوانة “معتمدة ISO 5” من دون اختبار للمعدات وحدود تركيب محددة.
ملاءمة الغرفة النظيفة هي القدرة الموثقة لتكوين أسطوانة مسمى على تلبية حد نظافة معلن في ظروف تشغيل وأخذ عينات مسجلة. وينبغي أن يحدد البيان ما يلي:
مواصفة أسطوانة الغرفة النظيفة وصف مضبوط لهدف العملية وهوية المعدات ونطاق التشغيل وأدلة الاختبار وحالة دورة الحياة. تحدد فئة الغرفة حداً بيئياً. ويصف تقرير المورد مكوّناً مختبراً. ويثبت رسم الآلة موضعه ومسارات الإطلاق القريبة. ويضيف منحنى الحركة الضغط والسرعة والحمل والصدمة وظروف الدورات. وأخيراً تضبط خطة الصيانة الأختام والشحم والتنظيف وقطع الغيار والتغييرات بعد القبول. يجب أن تبقى هذه الطبقات منفصلة لأن اجتياز إحداها لا يثبت الأخريات. بهذه الصياغة تصبح عبارة “جاهزة للغرفة النظيفة” بيان شراء قابلاً للتحقق: يرى المشتري ما اختُبر، وأين يبدأ الاستنتاج الهندسي، وأي فجوات ما زالت تتطلب تأهيل التركيب.
| عنصر الادعاء | الحد الأدنى للمعلومات المطلوبة |
|---|---|
| حد العملية | فئة ISO أو حد التركيز، وحجم الجسيم، والحد الكيميائي أو القابل للحياة، والموضع الحرج |
| هوية المعدات | الشركة المصنعة، ورقم القطعة الكامل، والقطر، والشوط، والخيارات، والأختام، والشحم، والحساسات، ومراجعة الإنتاج |
| حالة التشغيل | موضع التركيب والسرعة والتسارع والحمل والضغط ودورة التشغيل والتخميد والعادم أو الشفط |
| حدود الاختبار | الحجرة والخلفية والعداد والمسبار وحجم الجسيم وزمن العينة وطريقة الحساب وعدد العينات |
| حالة دورة الحياة | التنظيف والتغليف والتخزين والتشغيل الأولي والصيانة وقطع الغيار والتحكم في التغيير وإعادة التأهيل |
تحتاج كلمة "حرجة" أيضاً إلى تعريف مرتبط بالعملية. فقد تعطي الطباعة الحجرية لأشباه الموصلات الأولوية للتلوث الجزيئي المحمول بالهواء والبقايا الأيونية وقيود السيليكون والسلوك الكهروستاتيكي. وتضيف التعبئة العقيمة مخاطر التلوث القابل للحياة والتنظيف والتطهير وتدفق الهواء والمنتج المكشوف. وقد تكون لتجميع الأجهزة الطبية مجموعة أخرى من متطلبات المواد والأسطح. ولا يستطيع ملصق واحد على الأسطوانة أن يحل محل معايير القبول الخاصة بهذه العمليات.
بالنسبة إلى السلسلة النيوماتيكية الأوسع، بما فيها الصمامات والأنابيب والوصلات والعادم، استخدم دليل اختيار المكونات النيوماتيكية لغرف Class 100 النظيفة. تركز هذه المقالة على مواصفة الأسطوانة وحزمة أدلتها.
أي معايير ISO تنطبق على أسطوانة نيوماتيكية لغرفة نظيفة؟
يوفر ISO 14644-14:2026 طريقة لتقييم المعدات والمكونات والأدوات المستخدمة في الغرف النظيفة بالنسبة إلى تركيز الجسيمات المحمولة بالهواء. ويغطي أحجام جسيمات من 0.1 µm إلى 5 µm وما فوق. ويستبعد نطاقه صراحةً التلوث الحيوي وقابلية التنظيف وطرق إزالة التلوث وتصميم المعدات واختيار المواد وتحسين أداء العملية ومتطلبات السلامة المحلية (ISO 14644-14، 2026).
قائمة الاستثناءات مهمة. فهي تعني أن نتيجة ملاءمة الجسيمات لا تثبت تحمل الأسطوانة لبخار بيروكسيد الهيدروجين، أو سهولة تطهير أسطحها الخارجية، أو مطابقة أختامها لسياسة مواد دوائية. تحتاج هذه الأمور إلى أدلة منفصلة.
يتناول ISO 14644-15:2026 ملاءمة المعدات والمواد حسب تركيز المواد الكيميائية المحمولة بالهواء. وهو مرتبط بإطار النظافة الكيميائية في ISO 14644-8، لكنه يستبعد أيضاً قابلية التنظيف وتوافق مواد التنظيف والتلوث الحيوي والمتطلبات الخاصة بالمنتج وتصميم المعدات (ISO 14644-15، 2026).
استخدم المعايير كحدود أدلة منفصلة:
| السؤال | الإطار ذو الصلة | ما لا يثبته بمفرده |
|---|---|---|
| ما فئة الجسيمات المحمولة بالهواء في الغرفة؟ | ISO 14644-1 | ملاءمة الأسطوانة أو النظافة الكيميائية |
| هل تلائم الأسطوانة العاملة حد الجسيمات؟ | ISO 14644-14 | اختيار المواد أو قابلية التنظيف أو التحكم في التلوث الحيوي |
| هل تلائم المعدات أو المادة حد المواد الكيميائية المحمولة بالهواء؟ | ISO 14644-15 وISO 14644-8 | توافق التنظيف أو سلامة المنتج الخاصة بالعملية |
| ما الجسيمات والماء والزيت الموجودة في الهواء المضغوط؟ | ISO 8573-1 وأجزاء طرق الاختبار | فئة هواء الغرفة أو اعتماد العملية المعقمة |
يصنف ISO 8573-1 نقاء الهواء المضغوط للجسيمات والماء والزيت بصورة مستقلة عن موضع تحديد الهواء أو قياسه. كما يحدد الملوثات الغازية والميكروبيولوجية (ISO 8573-1، 2010). اكتب هذا المتطلب عند الأسطوانة أو نقطة الاستخدام. فقد لا تعكس نتيجة غرفة الضاغط التلوث الذي تضيفه شبكة التوزيع أو المكثفات أو المرشحات أو الأنابيب أو الصمامات أو الصيانة.
ما مواصفات توليد الجسيمات التي ينبغي طلبها؟
اطلب تقرير اختبار للأسطوانة المعروضة، لا فئة غرفة نظيفة مطبوعة بلا شروط. يربط التقرير المفيد النتيجة المقاسة بالنموذج الكامل ومنحنى الحركة.
سجل على الأقل:
- رقم القطعة الكامل والقطر والشوط واتجاه التركيب وتكوين الحساسات وعدد العينات المختبرة؛
- الضغط والسرعة والتسارع والحمولة والحمل الجانبي والعزم والتخميد ونمط الدورات؛
- الشحم ومنظومة الأختام وبناء الدليل وحالة منفذ التنفيس أو التفريغ وتدفق الشفط؛
- حجم الحجرة وتركيز الجسيمات في الخلفية وجودة هواء الإمداد وعداد الجسيمات وأدنى حجم جسيم وتدفق العينة وموضع المسبار ومدة الاختبار؛
- عدد الدورات قبل القياس وأثناءه وحالة التشغيل الأولي وحالة الصيانة والمعالجة الإحصائية وعدم اليقين والنتيجة المقاسة؛
- بيان ما إذا كانت البيانات مضمونة أو نموذجية أو تمثيلية أو مرجعاً للاختيار فقط.
دليل الجسيمات الخاص بالنموذج نتيجة اختبار يمكن تتبعها إلى الأسطوانة الدقيقة والظروف التي أنتجتها. ينبغي أن يحدد رمز الطلب وحالة العينة وأحجام الجسيمات وخلفية الحجرة أو الغرفة والعداد وموضع المسبار وتدفق العينة وضغط التشغيل والسرعة والحمل وعدد الدورات وموضع التركيب وحالة التنفيس أو الشفط. كما ينبغي أن يشرح طريقة حساب النتيجة وما إذا كانت مضمونة أو تمثيلية. من دون هذه الحقول، قد يصف رقمان جذابان للجسيمات أحجاماً أو فترات زمنية أو حالات اختبار أو معالجات إحصائية مختلفة ولا يمكن مقارنتهما. يجب أن تسجل فرق الشراء الحقول الناقصة كفجوات تأهيل بدلاً من افتراض أن بيان عائلة المنتج يغطي التكوين المعروض.
يوضح كتالوج السلسلة النظيفة من SMC أهمية هذه الحقول. يضع اختبار الجسيمات المنشور عينة داخل حجرة أكريليك ضمن منضدة نظيفة مكافئة لـ ISO Class 5، ويزوّدها بهواء نظيف، ويستخدم عداد جسيمات بالتشتت الضوئي مع طريقة أخذ عينات معلنة. كما يذكر الكتالوج أن مخططات توليد الجسيمات تمثيلية وليست مضمونة (كتالوج SMC للسلسلة النظيفة، تم الاطلاع 2026).
هذه الأدلة مفيدة لأن شروطها ظاهرة. ولا ينبغي تحويلها إلى عبارة “كل الأسطوانات النظيفة تولد أقل من عدد ثابت من الجسيمات لكل شوط”. تختلف أعداد كل شوط وتركيزات الحجرة وفئات ملاءمة المعدات وتصنيفات الغرف. لا تقارنها حتى تتوافق أحجام الجسيمات والأحجام وزمن العينة وتصحيح الخلفية وحالة التشغيل وحساب القبول.
قد يغير موضع التركيب الأدلة المطلوبة. تذكر Festo أن ملاءمة الغرفة النظيفة تعتمد أساساً على موضع المنتج ومعاملات التشغيل (إرشادات Festo للغرف النظيفة، تم الاطلاع 2026). قد تختلف مخاطر أسطوانة تقع أسفل قطعة عمل محمية عن النموذج نفسه إذا تحرك فوق منتج مكشوف ضمن تدفق الهواء المحمي.
ما خصائص تصميم الأسطوانة التي تضبط إطلاق الجسيمات؟
تدير أسطوانة الغرفة النظيفة مسارات الإطلاق؛ ولا تلغي التآكل. يمكن لأختام القضيب والماسحات وأختام المكبس والأدلة والمحامل والمصدات والمغانط وأجزاء التخميد وأغلفة الكابلات والمثبتات الخارجية كلها التأثير في النتيجة.
منافذ التنفيس والشفط بالتفريغ
تستخدم بعض عائلات الأسطوانات النظيفة ترتيب ختم مزدوج وتوجه التسريب أو الجسيمات المتولدة عبر منفذ تنفيس. ويمكن للتكوينات الأعلى تحكماً وصل المنفذ بشفط تفريغي. يشكل تدفق الشفط المطلوب وقيد الأنبوب جزءاً من التكوين النظيف، وليس تفاصيل تركيب اختيارية.
مثلاً، يفصل كتالوج SMC CQ2 للسلسلة النظيفة بين نوعي التنفيس والشفط بالتفريغ، ويسرد تدفقات شفط مرجعية خاصة بالنموذج. كما يعطي درجات مختلفة لتوليد الجسيمات ومنظومات الشحم وحدود سرعة المكبس وظروف التشغيل لرموز خياراته (كتالوج SMC CQ2 للسلسلة النظيفة، تم الاطلاع 2026).
عند مراجعة هذا التصميم، اسأل:
- أي تجويف ختم يتصل بالمنفذ؟
- هل يُسمح بالتصريف إلى الغرفة، أم يجب توجيهه خارج المنطقة الحرجة؟
- ما أدنى تدفق شفط مطلوب عند الأسطوانة أثناء تشغيلها؟
- ما طول الأنبوب وقطره ومرشحه وضغط التفريغ المستخدمة في اختبار الجسيمات؟
- كيف سيُكتشف فقدان الشفط؟
منفذ تفريغ من دون تدفق متحقق منه مجرد فتحة غير مستخدمة. وقد يبطل خط أصغر من اللازم أو مرشح مسدود أو مضخة متعطلة آلية ضبط الإطلاق.
البناء بقضيب وعديم القضيب والموجّه
تركز أسطوانة القضيب التقليدية التلامس المنزلق عند ختم القضيب والماسحة. وتضيف الأسطوانة عديمة القضيب المقترنة ميكانيكياً شقاً طولياً وأشرطة إحكام. وتغلق الأسطوانة عديمة القضيب المقترنة مغناطيسياً ذلك الشق، لكنها تظل تتضمن تآكل الدليل والعربة الخارجيين. وتضيف الأسطوانة الموجّهة محامل تضبط الحمل الجانبي لكنها تزيد أسطح التلامس.
اختر البنية من مخاطر الحمل والنظافة معاً. وإذا لزم دليل خارجي، فضع قوته وعزمه المسموحين في طلب عرض السعر. قد يزيد الحمل الجانبي تآكل الأختام والمحامل حتى عندما تكون قوة الدفع الاسمية كافية. تشرح قائمة مواصفات الأسطوانة عالية السرعة لماذا يجب مراجعة السرعة والطاقة الحركية والتخميد والمحاذاة والتركيب معاً.

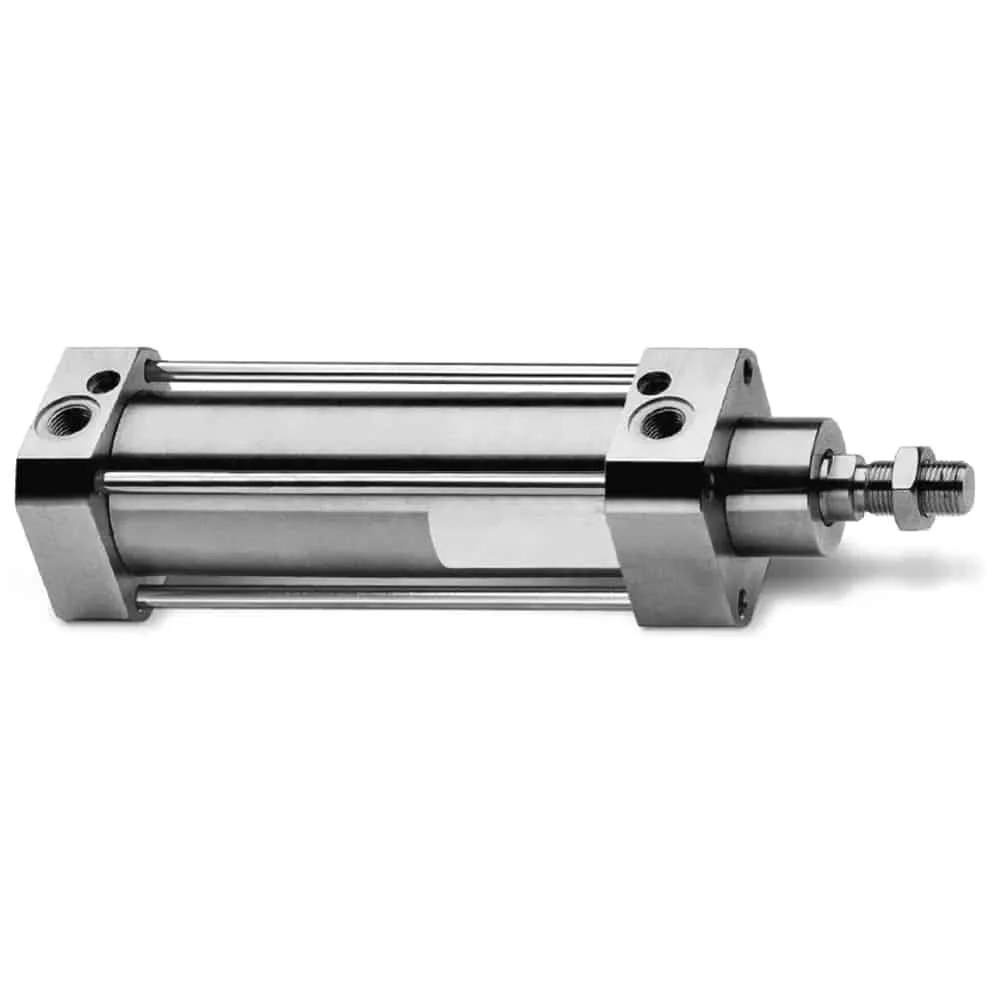

هل يلزم دائماً 316L ستانلس ستيل وRa 0.4 µm؟
لا. لا يفرض ISO 14644-14 مادة 316L أو التلميع الكهربائي أو خشونة سطح عامة. ينبغي أن يتبع قرار المادة موضع الأسطوانة وكيمياء التنظيف والتعرض للتآكل ومخاطر البقايا وإمكان الوصول.
قد تكون أسطوانة ألومنيوم مؤكسد مقبولة في موضع جاف غير ملامس للمنتج عندما تلائم أدلة الجسيمات وضوابط التنظيف التطبيق. وقد يكون الستانلس مبرراً للتنظيف الكيميائي المتكرر أو مناطق المنتج المكشوف أو مخاطر التآكل أو سياسة مواد المنشأة. وحتى حينئذ، يظل تحديد “أسطوانة 316L” وحده ناقصاً. فقد تستخدم القضبان وأغطية الأطراف وقضبان الربط والمثبتات وقضبان الحساسات والملصقات والمصدات والوصلات ومعدات التركيب مواد أخرى.
قد يحسن التلميع الكهربائي الحالة السلبية لأسطح الستانلس، لكنه لا ينتج تلقائياً قيمة خشونة واحدة. يغطي ASTM B912 تخميل الستانلس بالتلميع الكهربائي؛ ولا يزال متطلب Ra الرقمي بحاجة إلى وضعه على الرسم مع طريقة القياس ومواضعه (ASTM B912، تم الاطلاع 2026).
استخدم تسلسل مواصفات المادة التالي:
- سمِّ العملية وعوامل التنظيف المكشوفة، بما فيها التركيز والحرارة وزمن التلامس والتكرار والشطف وحالة التجفيف.
- حدد أسطح الأسطوانة الواقعة في المنطقة الحرجة وتلك المحمية.
- حدد درجة المعدن والطلاء وتشطيب السطح ومركب الختم والشحم واللاصق وغلاف الكابل والمواد المقيدة حيث تدعم المخاطر ذلك فقط.
- اطلب توافقاً على مستوى المركب وأدلة اختبار بدلاً من الاعتماد على اسم عائلة البوليمر.
- حدد القبول بعد التنظيف المتكرر، بما فيه الانتفاخ والتشقق والتآكل وتغير اللون والبقايا وتغير الجسيمات والتسريب وفقدان أداء الحركة.
يغطي دليل توافق أختام المشغل في البيئات الكيميائية المهمة المنفصلة لمطابقة مركب ختم دقيق مع تسلسل التعرض الحقيقي.
كيف ينبغي تحديد الأختام والشحم والتزييت؟
تعني عبارة “لا يحتاج إلى تزييت” عادةً أن إضافة زيت إلى خط الهواء غير مطلوبة. ولا تعني بالضرورة بناءً خالياً من الشحم. فقد تحتوي أسطوانة مشحمة في المصنع على شحم على الأختام والأسطح المنزلقة. وقد تؤثر التركيبة والكمية وعملية التطبيق وقاعدة الاستبدال الدقيقة في الجسيمات والمواد الكيميائية المحمولة بالهواء.
لا تكتب أن “PTFE أو PEEK أو FKM أو EPDM هو USP Class VI” كعبارة عامة. فأدلة الاستجابة البيولوجية خاصة بالمركب والعينة، وتعتمد أهميتها على مسار التلامس. يتناول USP General Chapter 88 اختبار الاستجابة البيولوجية داخل الجسم للبلاستيك والمطاطيات والمواد البوليمرية الأخرى؛ وليس شهادة جسيمات لغرفة نظيفة لأسطوانة كاملة (USP General Chapter 88، 2024).
يجب أن تذكر مواصفة الأسطوانة:
- رموز مركبات الأختام والماسحات، لا عائلات البوليمر فقط؛
- اسم شحم المصنع أو مواصفته المضبوطة، وكمية أو عملية التطبيق، وحالة المواد المقيدة؛
- هل يحظر زيت الخط الإضافي أم يسمح به أم يلزم؛
- عدة الأختام والشحم المعتمدان للاستبدال؛
- توافق عامل التنظيف مع المركب ودورة التعرض الدقيقة؛
- حالة اختبار الجسيمات أو الكيميائيات بعد الخدمة أو إعادة التزييت؛
- العمر التخزيني والتغليف والتخزين وحدود المناولة عندما تكون نظافة التسليم مهمة.
لفهم أعمق للفرق بين تزييت المصنع وأدلة الغرفة النظيفة، راجع ميزة الأسطوانة غير المحتاجة إلى تزييت في بيئات الغرف النظيفة.
ما مواصفات الحركة التي يجب أن تبقى ضمن نطاق اختبار النظافة؟
قد تحقق الأسطوانة هدف الجسيمات وتفشل متطلبات حركة الآلة. وقد تحقق القوة الاسمية أيضاً بينما تولد جسيمات تآكل أكثر عند السرعة أو الحمل الجانبي أو صدمة النهاية الفعلية. أهّل النتيجتين في الظروف نفسها.
| مواصفة الحركة | مخاطر الأداء | صلتها بالنظافة |
|---|---|---|
| ضغط العمل وأدنى ضغط ديناميكي | قوة غير كافية أو توقف الحركة | قد يتغير تلامس الختم والتسريب خارج الحالة المختبرة |
| سرعة المكبس وتسارعه | فقدان زمن الدورة أو صدمة أو عدم استقرار | قد تزيد سرعة الاحتكاك والصدمة حطام التآكل |
| الحمل والحمل الجانبي والعزم | انحناء القضيب أو تآكل الدليل أو الانحشار | يزيد سوء المحاذاة إجهاد تلامس الأختام والمحامل |
| التخميد والمصدات الخارجية | طاقة حركية زائدة أو ارتداد | قد تطلق صدمة النهاية جسيمات وتقصر عمر الختم |
| نمط الدورات ودورة العمل | تراكم الحرارة والتآكل المبكر | قد يختلف التشغيل المتتابع عن منحنى اختبار الجسيمات |
| درجة الحرارة | احتكاك الأختام والتسريب وحدود الحساس | قد تتغير تطايرية الشحم وسلوك البوليمر والانبعاثات الكيميائية |
| تدفق التفريغ أو التنفيس | أنابيب إضافية وطلب طاقة | يعتمد الالتقاط على التدفق والضغط الخلفي المتحقق منهما |
سجل الضغط الفعلي عند الأسطوانة أثناء الحركة بدلاً من الاعتماد على إعداد المنظم. وأدخل طول الأنبوب وتدفق الصمام والوصلات ومرشحات نقطة الاستخدام والعادم البعيد والطلب المتزامن. فقد تغيّر زمن الشوط والضغط وتؤثر أيضاً في حدود النظافة.
ما الذي يختلف بين تطبيقات أشباه الموصلات والتطبيقات الدوائية؟
قد تقع فئة ISO نفسها ضمن مخاطر عملية مختلفة جداً. ابدأ بمسار التلوث بدلاً من فرض مواصفة عامة واحدة لـ“غرفة نظيفة حرجة”.
| مجال المراجعة | تركيز أشباه الموصلات أو الإلكترونيات | تركيز التطبيقات الدوائية العقيمة |
|---|---|---|
| الجسيمات المحمولة بالهواء | حجم خصائص المنتج والأسطح البصرية والمردود وتدفق الهواء المحلي | المنتج المعقم المكشوف ومراقبة المنطقة الحرجة |
| الكيميائيات المحمولة بالهواء | الأحماض والقواعد والمواد العضوية والإشابات والسيليكون والتلوث الأيوني أو الجزيئي | توافق المنتج والمطهر ومادة التزييت والبقايا |
| التلوث القابل للحياة | خاص بالعملية عادةً لا بفئة الجسيمات | التحكم الميكروبيولوجي واستراتيجية التحكم في التلوث |
| الأسطح | ESD وانخفاض التساقط وقيود البقايا والمواد | قابلية التنظيف والتطهير والفجوات غير المتاحة وتعرض المنتج |
| الوثائق | تقرير النموذج وإعلان المواد المقيدة والتحكم في التغيير | بروتوكول التأهيل والتتبع والتنظيف والصيانة وإعادة التأهيل |
تربط إرشادات FDA للمعالجة العقيمة Class 100، أو ISO 5، بما لا يزيد على 3,520 جسيم/m³ بحجم 0.5 µm وما فوق قرب العمل المعقم المكشوف. كما تؤكد أخذ العينات في المواقع الأعلى خطراً على المنتج أثناء العمليات (إرشادات FDA للمعالجة العقيمة، 2004). يصف هذا الحد المنطقة الحرجة ولا يحدد عدداً عاماً للجسيمات لكل شوط أسطوانة.
لا تستشهد بـFDA 21 CFR Part 11 كمعيار امتثال للأسطوانة. يتعلق Part 11 بالسجلات والتوقيعات الإلكترونية. وقد ينطبق على نظام إلكتروني لسجلات التحقق أو الصيانة، لكنه لا يثبت أداء المشغل في الجسيمات أو المواد أو الحركة.
ما أدلة المورد التي يجب تضمينها في حزمة الشراء؟
من خبرتنا في مراجعة تطبيقات الأسطوانات النيوماتيكية، نسأل أولاً عن رقم القطعة المختبرة الدقيق وموضع التركيب. يفصل هذان الحقلان بسرعة بين تقرير مفيد وادعاء لعائلة منتج. ثم نقارن ملحق السلسلة النظيفة بورقة بيانات الأداء العادية لأن التكوينات النظيفة قد تختلف في حدود السرعة أو الشحم أو المنافذ أو الصيانة أو رموز الخيارات.
اطلب الأدلة في أربع مجموعات.
1. الهوية والمواد
- رمز الطلب والرسم الكاملان؛
- قائمة مواد الأجزاء المكشوفة والحافظة للضغط عند الحاجة؛
- مواصفات الختم والماسحة والشحم والطلاء واللاصق والحساس والكابل؛
- شهادات المواد وإعلانات المواد المقيدة وتتبع الدفعات وسياسة إشعار التغيير المناسبة للمشروع.
2. أداء النظافة
- تقرير الجسيمات المحمولة بالهواء الخاص بالنموذج وحدوده وفق ISO 14644-14؛
- تقرير المواد الكيميائية المحمولة بالهواء أو الانبعاث الغازي عندما يكون للعملية حد كيميائي محدد؛
- النتائج الخام أو الملخصة وبيانات الخلفية وأحجام الجسيمات وتكوين العينة وحالة التشغيل ومراجعة التقرير؛
- بيان صريح بالاستثناءات والتكوينات غير المختبرة.
قد يناسب ASTM E595 مشروعاً يحتاج تحديداً إلى طريقته للفحص في تفريغ عالي الحرارة. ولا ينبغي إدراجه كمتطلب عام للغرف النظيفة. يذكر المعيار أن قيمتي TML التاريخية 1.00% وCVCM البالغة 0.10% كانتا مستويي فحص لمواد المركبات الفضائية، وأن نتائجه لا تتنبأ بالضرورة بتلوث النظام أثناء الخدمة (ASTM E595، إصدار 2021).
3. الأداء النيوماتيكي والميكانيكي
- ضغط الاختبار وأقصى وأدنى ضغط تشغيل؛
- القطر وقطر القضيب وتفاوت الشوط وسلوك بدء الحركة ونطاق سرعة المكبس وحدود الحرارة؛
- الحمل الشعاعي والعزم وقدرة الدليل والطاقة الحركية وضبط التخميد وتعليمات التركيب المسموحة؛
- حدود التسريب وحد الصيانة المتوقع وحالة الاختبار وراء أي ادعاء للعمر.
4. ضوابط التسليم ودورة الحياة
- حالة التنظيف والتجميع؛
- تعليمات التعبئة والنقل والفتح والتخزين والعمر التخزيني؛
- عدة الصيانة والشحم والأدوات وإجراء العمل المعتمدة؛
- إشعار التحكم في تغيير المواد أو مراجعات التصنيع؛
- الشروط التي تتطلب مراجعة المورد أو إعادة تأهيل التركيب.
لا تطلب الوثائق لمجرد زيادة سمك حزمة التحقق. يجب أن تغلق كل وثيقة خطراً مسمى أو تكشف فجوة تأهيل.
كيف ينبغي تأهيل الأسطوانة المركبة؟
تقرير حجرة المورد دليل فحص. أما تأهيل التركيب فهو دليل قبول. تغيّر الآلة النهائية تدفق الهواء وإجهاد التركيب واتجاه العادم والأنابيب وسلوك الصمام والحمل والسرعة والتعرض للتنظيف وإمكان الوصول للصيانة.
تأهيل الغرفة النظيفة بعد التركيب هو الإثبات الموثق بأن المحور المجمع يفي بمعايير النظافة والحركة في الموضع وحالة التشغيل اللذين ستستخدمهما العملية فعلاً. وهو يربط تقرير المكوّن بالصمام والأنابيب والعادم وخط الشفط والتركيب والحمولة وتدفق الهواء وحالة التنظيف وتعرض المنتج الفعلية. ينبغي أن يحدد البروتوكول ظروف الخلفية، ويختبر الإنتاج العادي وأسوأ تشغيل معقول، ويسجل هندسة المسبار، ويتحقق من الضغط وزمن الشوط والتسريب والحرارة والتخميد وتدفق الشفط أثناء التشغيل نفسه. كما يجب أن يذكر الانحرافات المقبولة وأي تغييرات في المعدات أو البرامج أو التنظيف أو الصيانة تبطل النتيجة. يجعل ذلك حد القبول قابلاً للتكرار بدلاً من اعتماده على ملصق المورد.
استخدم هذا التسلسل:
- ثبّت رقم قطعة الأسطوانة والأختام والشحم والحساسات والصمام والوصلات والأنابيب وأنابيب العادم أو الشفط ورسم التركيب ومنحنى الحركة.
- حدد معايير قبول منفصلة للجسيمات المحمولة بالهواء والكيميائيات المحمولة بالهواء وتلوث السطح أو التلوث القابل للحياة والأداء النيوماتيكي. وسجل سبب عدم انطباق أي فئة.
- أنشئ ظروف خلفية للغرفة وهواء الإمداد والآلة ساكنة.
- شغّل الإنتاج العادي إضافةً إلى أسوأ سرعة وحمل وضغط ودفعة دورات وبدء وفقد شفط معقولة.
- ضع مجسات أخذ عينات الجسيمات أو الكيميائيات عند مسارات الإطلاق المحتملة وموضع المنتج الأعلى خطراً. سجل الهندسة كي يتكرر الاختبار.
- تحقق من الضغط وزمن الشوط ومعالجة الحمل والتكرارية والتسريب والحرارة والتخميد وضغط العادم الخلفي وتدفق الشفط في حالة التشغيل نفسها.
- كرر الفحوص ذات الصلة بعد التشغيل الأولي وقرب حد الصيانة المخطط.
- حدد معالجة الانحراف ومحفزات إعادة التأهيل قبل إطلاق الإنتاج.
تنطبق النتيجة المركبة على التكوين المجمد فقط. وقد يغير نقل الأسطوانة فوق المنتج أو زيادة السرعة أو تغيير الشحم أو استبدال الصمام أو إضافة كاتم أو تغيير عامل التنظيف أو إعادة توجيه أنبوب التفريغ الاستنتاج.
ما الذي ينبغي أن يتضمنه طلب عرض سعر أسطوانة غرفة نظيفة؟
استخدم طلب عرض سعر يجمع حدود التطبيق والأدلة في جدول واحد.
| حقل طلب العرض | المعلومات المرسلة | الأدلة المطلوبة |
|---|---|---|
| المنطقة الحرجة | فئة الغرفة وموضع المنتج واتجاه تدفق الهواء والرسم والمسافة | الموضع المختبر وهندسة أخذ العينات |
| هدف الجسيمات | أحجام الجسيمات والتركيز أو حد المعدات وحالة الغرفة وقاعدة الخلفية | تقرير خاص بالنموذج ونطاق التشغيل |
| الهدف الكيميائي | المواد المقيدة وحدود التركيز وطريقة الاختبار ذات الصلة | بيانات الانبعاث الكيميائي أو الغازي للتكوين المسلّم |
| التنظيف | العامل والتركيز والحرارة وزمن المكوث والتكرار والشطف والتعقيم عند الاقتضاء | توافق على مستوى المركب وأدلة السطح |
| الحركة | القطر والشوط والحمل والحمل الجانبي والعزم والسرعة والتسارع والضغط ونمط الدورات | حدود أداء السلسلة النظيفة وبيانات خفض التصنيف |
| الهواء والعادم | هدف ISO 8573-1 عند نقطة الاستخدام وموضع الصمام والعادم البعيد وتوفر الشفط | جودة الهواء المطلوبة وخريطة المنافذ وتدفق الشفط وحدود الضغط الخلفي |
| المواد | متطلبات المعدن والطلاء والختم والشحم والكابل والمواد المقيدة | هويات المواد الدقيقة وإمكان تتبعها |
| التسليم | مسار النقل وموضع الفتح ومدة التخزين | تعليمات التنظيف والتعبئة والعمر التخزيني والمناولة |
| الصيانة | الفاصل المخطط وإمكان الوصول والتدخلات المسموحة | عدة الصيانة وقاعدة الشحم وحد اختبار العمر ومحفزات إعادة التأهيل |
صنّف كل رد من المورد بأنه موثق أو غير مختبر أو غير منطبق أو يتطلب تأهيل التركيب. وهذا أنفع من إجبار المورد على الإجابة عن كل حقل بكلمة “متوافق”.
إذا كنت تستبدل محوراً قائماً، فأرسل رقم القطعة الحالي ورسم التركيب ومسار الضغط والحمل وزمن الشوط وعدد الدورات وإجراء التنظيف وسجل الأعطال والصور. تستطيع بيبتو نيوماتيك مراجعة توافق الأبعاد والنيوماتيك وتحديد فجوات الأدلة واقتراح تكوين لتجربة الآلة. يظل القبول النهائي للغرفة النظيفة مرتبطاً بمعايير مالك العملية وتأهيل التركيب.
ما تغييرات الصيانة التي تتطلب إعادة التأهيل؟
قد ينحرف أداء الغرفة النظيفة قبل توقف الأسطوانة عن الحركة. تتبع التسريب واتجاه الجسيمات وتدفق الشفط وعدد الدورات وخلوص الدليل وحالة القضيب أو الشريط وتآكل الأختام والصدمة وتلف التنظيف والبقايا غير المفسرة.
من خبرتنا، تظهر فجوة شائعة في التحكم في التغيير بعد الصيانة الروتينية: يلائم الختم البديل ميكانيكياً، لكن مركبه أو شحمه أو حالة تنظيفه أو تغليفه لم تعد مطابقة للتكوين المختبر. ويمنع تسجيل عدة الصيانة المعتمدة وفحوص ما بعد الصيانة قبل أول إعادة بناء هذا الغموض.
حدد الصيانة من بيانات النموذج واتجاهات الموقع بدلاً من مضاعف عام لعمر الدورات. ولا معنى هندسياً لادعاء مثل “أطول عمراً بخمس مرات من القياسي” إلا إذا اختُبرت الأسطوانتان بالحمل والسرعة والضغط والمحاذاة والتنظيف وجودة الهواء ومعايير الفشل نفسها.
راجع إعادة التأهيل بعد:
- استبدال الختم أو الماسحة أو الدليل أو المحمل أو الشحم أو المصد أو المغناطيس أو الحساس أو الأسطوانة؛
- تغيير مراجعة القطعة أو المورد أو الطلاء أو الكابل أو الوصلة أو الأنبوب أو الصمام أو مرشح العادم أو مضخة الشفط؛
- تغيير السرعة أو التسارع أو الحمولة أو الحمل الجانبي أو موضع التركيب أو الضغط أو نمط الدورات أو منحنى الحركة البرمجي؛
- كيمياء تنظيف أو تركيز أو حرارة أو زمن تعرض أو طريقة تعقيم جديدة؛
- فقدان الشفط أو تجاوز الجسيمات أو بقايا مادة التزييت أو التآكل أو التآكل غير الطبيعي أو التسريب المتكرر؛
- نقل المحور أو تغيير تدفق الهواء المحيط أو تعرض المنتج.
لا يحتاج كل تغيير إلى حملة تأهيل كاملة. استخدم تقييم مخاطر التلوث لتحديد النطاق، ثم وثق سبب كفاية الفحص المخفض.
الخلاصة
المواصفات التقنية التي تجعل الأسطوانة النيوماتيكية مناسبة لغرفة نظيفة حرجة ليست درجة ستانلس واحدة أو بوليمر ختم أو تشطيب سطح أو ملصق فئة ISO. إنها مجموعة مترابطة من بيانات الجسيمات الخاصة بالنموذج، وضوابط المواد والتزييت، والحدود الميكانيكية، ومتطلبات الهواء والعادم، وشروط التسليم، واختبارات قبول التركيب.
ابدأ بحد العملية. طابقه مع الأسطوانة الدقيقة ونطاق التشغيل. تحقق من حدود اختبار المورد، ثم أهّل الآلة المركبة في ظروف تمثيلية وأسوأ ظروف معقولة. حافظ على النتيجة عبر الصيانة المضبوطة وإدارة التغيير. يحمي هذا النهج النظافة وأداء الحركة معاً من دون تحويل تصنيف الغرفة إلى وعد غير مدعوم للمنتج.
أسئلة شائعة حول مواصفات الأسطوانة النيوماتيكية للغرف النظيفة
هل يصادق ISO 14644-1 على أسطوانة نيوماتيكية لغرفة نظيفة؟
لا. يصنف ISO 14644-1 تركيز الجسيمات المحمولة بالهواء في الغرف والمناطق النظيفة والأجهزة الفاصلة. استخدم ISO 14644-14:2026 لتقييم ملاءمة المعدات للجسيمات المحمولة بالهواء، ثم طابق الأسطوانة المختبرة وموضع تركيبها وظروف تشغيلها وأحجام الجسيمات وإعداد أخذ العينات والنتيجة المقاسة مع التطبيق.
هل يجب أن تكون أسطوانة الغرفة النظيفة النيوماتيكية من 316L ستانلس ستيل؟
لا. لا يفرض ISO 14644-14 مواد المعدات. اختر 316L أو الألومنيوم المؤكسد أو الطلاءات أو الأختام أو الشحم أو تشطيب السطح من مخاطر التآكل والتنظيف والجسيمات والكيميائيات وتعرض المنتج الفعلية. أكد النموذج المسلّم بأدلة الاختبار والمواد.
هل تكون الأسطوانة النيوماتيكية غير المحتاجة إلى تزييت مناسبة تلقائياً للغرفة النظيفة؟
لا. يعني عدم الحاجة إلى التزييت عادةً عدم اشتراط زيت إضافي في خط الهواء؛ وقد تظل الأسطوانة تحتوي شحم المصنع وتولد جسيمات تآكل. اطلب الشحم ومنظومة الأختام واختبار الجسيمات والسرعة والحمل والضغط وعدد الدورات وموضع التركيب وحدود الصيانة الدقيقة.
ما أهم وثيقة لاختبار أسطوانة الغرفة النظيفة؟
أنفع وثيقة تقرير خاص بالنموذج يحدد رقم القطعة الكامل والتكوين وموضع التركيب والسرعة والحمل والضغط وعدد الدورات وأحجام الجسيمات وتركيز الخلفية والعداد وموضع المسبار وحالة الشفط ومعالجة البيانات والنتيجة المقاسة. ويجب أن يؤكد تأهيل التركيب الآلة الحقيقية مع ذلك.
متى ينبغي إعادة تأهيل أسطوانة الغرفة النظيفة؟
أعد تقييمها بعد تغيير الأختام أو الشحم أو الأدلة أو الحساسات أو الوصلات أو الأنابيب أو الصمامات أو الشفط أو كيمياء التنظيف أو موضع التركيب أو السرعة أو الحمل أو الضغط أو الحركة البرمجية أو تدفق الهواء المحيط. كما تطلق تجاوزات الجسيمات والتآكل غير الطبيعي وفقدان الشفط والتآكل والتسريب المتكرر مراجعة.
ملاحظات المصادر وتواريخ الاطلاع
- ISO 14644-1:2015، تصنيف الغرف والمناطق النظيفة حسب تركيز الجسيمات المحمولة بالهواء واستثناءات النطاق. تم الاطلاع 2026-07-18.
- ISO 14644-14:2026، ملاءمة المعدات حسب تركيز الجسيمات المحمولة بالهواء والموضوعات المستبعدة. تم الاطلاع 2026-07-18.
- ISO 14644-15:2026، ملاءمة المعدات والمواد حسب تركيز المواد الكيميائية المحمولة بالهواء والموضوعات المستبعدة. تم الاطلاع 2026-07-18.
- ISO 8573-1:2010، فئات نقاء الهواء المضغوط للجسيمات والماء والزيت. تم الاطلاع 2026-07-18.
- كتالوج SMC للسلسلة النظيفة، طريقة اختبار الجسيمات وظروف التشغيل وتنبيه البيانات التمثيلية. تم الاطلاع 2026-07-18.
- كتالوج SMC CQ2 للسلسلة النظيفة، تكوينات التنفيس والشفط بالتفريغ والشحم والسرعة وتدفق الشفط وبيانات درجات الجسيمات. تم الاطلاع 2026-07-18.
- إرشادات Festo للغرف النظيفة، اعتماد الملاءمة على موضع التركيب ومعاملات التشغيل. تم الاطلاع 2026-07-18.
- إرشادات FDA للمعالجة العقيمة، مصطلحات Class 100/ISO 5 وحد الجسيمات 0.5 µm وموضع المراقبة واعتبارات المعدات. تم الاطلاع 2026-07-18.
- USP General Chapter 88، نطاق اختبار الاستجابة البيولوجية داخل الجسم للمواد البوليمرية. تم الاطلاع 2026-07-18.
- ASTM E595، طريقة فحص الانبعاث الغازي في تفريغ عالي الحرارة والحدود التاريخية لمواد المركبات الفضائية. تم الاطلاع 2026-07-18.
- ASTM B912، تخميل الستانلس ستيل بالتلميع الكهربائي. تم الاطلاع 2026-07-18.
