Всеки ден производствените предприятия губят хиляди долари поради неефективност на пневматичните системи. Вътрешни течове в цилиндрите безшумно отводняват сгъстен въздух1, намалява производителността и увеличава оперативните разходи. Неудовлетвореността се натрупва, тъй като производителността спада, а сметките за енергия нарастват. 💸
Вътрешните течове в пневматичните цилиндри се появяват, когато сгъстеният въздух изтича между буталото и отвора на цилиндъра, обикновено поради износени уплътнения, повредени повърхности или замърсяване. Това води до намаляване на изходящата сила, по-бавно време на цикъла и повишена консумация на енергия.
Наскоро разговарях с Дейвид, инженер по поддръжката от завод за опаковки в Мичиган, който беше озадачен от намаляващата производителност на производствената си линия. Пневматичните му цилиндри консумираха 30% повече въздух от обикновено, но даваха противоречиви резултати.
Съдържание
- Какво точно представляват вътрешните течове в пневматичните системи?
- Защо уплътненията на пневматичните цилиндри се повреждат и предизвикват вътрешни течове?
- Как можете да откриете вътрешен теч в пневматичните си цилиндри?
- Кои са най-рентабилните решения за вътрешни течове?
Какво точно представляват вътрешните течове в пневматичните системи?
Разбирането на вътрешните течове е от решаващо значение за поддържането на ефективни пневматични операции.
Вътрешен теч е нежеланият поток на сгъстен въздух от страната на високото налягане към страната на ниското налягане в пневматичен цилиндър, който заобикаля предвидения път на потока чрез износени или повредени уплътнителни компоненти.
Механизъм на вътрешните течове
При правилно функциониращ пневматичен цилиндър сгъстеният въздух трябва да преминава само през определените за целта портове. Когато обаче уплътненията се влошат, въздухът намира алтернативни пътища:
- Уплътнение на буталото2 байпас: Изтичане на въздух около буталото от една камера в друга
- Повреда на уплътнението на пръта: Сгъстеният въздух изтича по буталния прът
- Повреди по повърхността на отвора: Драскотини или корозия създават предпоставки за течове
Въздействие върху производителността на системата
| Метрика за ефективност | Нормална работа | С вътрешни течове |
|---|---|---|
| Изходна сила | 100% номинална сила | 60-80% номинална сила |
| Време на цикъла | Оптимална скорост | 20-40% по-бавно |
| Консумация на въздух | Стандартен дебит | 30-50% по-висока |
| Разходи за енергия | Базова линия | 25-45% увеличение |
Защо уплътненията на пневматичните цилиндри се повреждат и предизвикват вътрешни течове?
Повредата на уплътнението не се случва изведнъж - тя обикновено е резултат от множество фактори.
Уплътненията на пневматичните цилиндри се повреждат главно поради нормално износване, замърсяване, неправилно смазване, прекомерна температура и химическа несъвместимост, като замърсяването е водещата причина в промишлена среда.

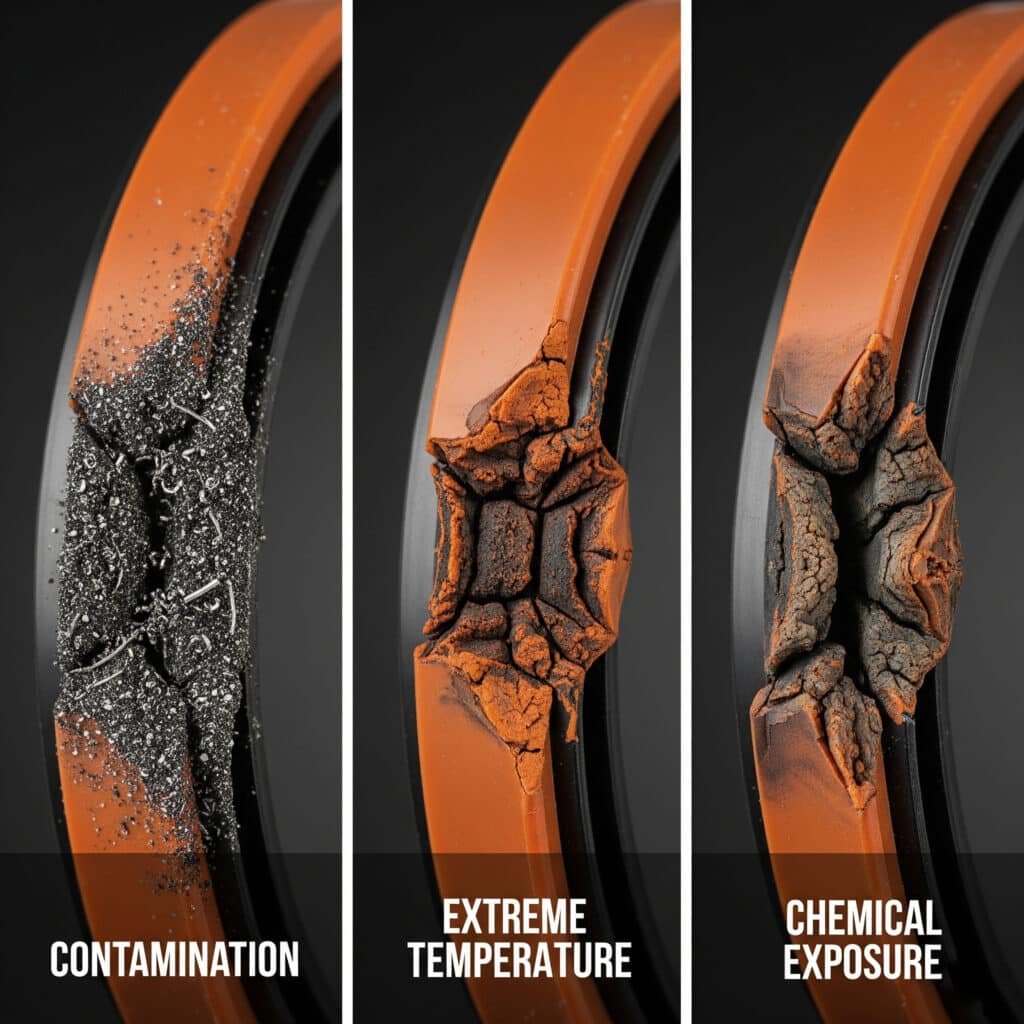

Основни причини за разрушаване на уплътненията
Проблеми със замърсяването
- Прахови частици3: Прахът, металните стружки и отломките действат като шкурка
- Влага: Причинява подуване на уплътнението и ускорено износване
- Експозиция на химикали: Несъвместимите течности разрушават уплътнителните материали
Оперативни фактори
- Екстремни температури: Топлината втвърдява уплътненията, а студът ги прави крехки
- Скокове на налягането4: Внезапните промени в налягането увреждат уплътнителните устни
- Неправилен монтаж: Усуканите или притиснати уплътнения се повреждат преждевременно
Това ми напомня за Сара, мениджър по снабдяването в компания за текстилни машини в Северна Каролина. Нейният екип сменяше уплътненията на цилиндрите на всеки няколко месеца, докато не открихме, че неадекватната филтрация допуска замърсен въздух в системата им. След като премина към нашите резервни цилиндри Bepto с подобрена технология за уплътняване, интервалите й за поддръжка се удължиха до над две години. 🎯
Как можете да откриете вътрешен теч в пневматичните си цилиндри?
Ранното откриване спестява пари и предотвратява неочаквани престои.
Можете да откриете вътрешни течове чрез наблюдение на работата (намалена скорост/сила), акустично откриване (съскащи звуци), изпитване на налягането и термично изобразяване5, като влошаването на производителността е най-забележимият ранен индикатор.
Практически методи за откриване
Визуална и слухова проверка
- Слушайте за необичайни съскащи звуци по време на работа
- Проверка за маслена мъгла или въздушни мехурчета в хидравличните системи
- Наблюдавайте движението на цилиндъра за отривисто или непоследователно движение
Тестване на производителността
- Тестване на натоварването: Сравняване на действителната спрямо номиналната изходна сила
- Анализ на скоростта: Измерване на времето на цикъла при стандартни условия
- Изпитване на спада на налягането: Наблюдавайте спадането на налягането в изолирани камери
Кои са най-рентабилните решения за вътрешни течове?
Правилното решение зависи от тежестта, бюджета и оперативните изисквания.
Най-рентабилните решения включват подмяна на уплътненията при незначителни течове, възстановяване на цилиндъра при умерени повреди и пълна подмяна на цилиндъра при тежки случаи, като Bepto предлага съвместими алтернативи, които струват 30-40% по-малко от вариантите на ОЕМ.
Матрица за сравнение на решенията
| Решение | Диапазон на разходите | Престой | Ефективност | Най-добър за |
|---|---|---|---|---|
| Смяна на комплект уплътнения | $50-200 | 2-4 часа | 85-95% | Скорошни инсталации |
| Възстановяване на цилиндри | $300-800 | 1-2 дни | 90-98% | Оборудване в средата на жизнения цикъл |
| Замяна на Bepto | $400-1200 | 4-8 часа | 98-100% | Всяко приложение |
| Замяна на оригинално оборудване | $800-2000 | 1-3 седмици | 100% | Критични приложения |
Защо да изберете Bepto Solutions?
Нашите безпръчкови цилиндри и стандартни пневматични компоненти предлагат:
- Незабавна наличност: Не чакайте седмици за части от оригинално оборудване
- Спестяване на разходи: 30-40% по-малко от оригиналното оборудване
- Подобрено уплътняване: Усъвършенстваните материали са устойчиви на замърсяване
- Техническа поддръжка: Пряк достъп до нашия инженерен екип
Вътрешните течове не трябва да осакатяват дейността ви - с правилното откриване и правилната стратегия за подмяна можете да възстановите максималната производителност, като същевременно контролирате разходите. 💪
Често задавани въпроси относно вътрешните течове в пневматичните цилиндри
Какъв вътрешен теч е допустим при пневматичните цилиндри?
Обикновено вътрешният теч не трябва да надвишава 1-2% от номиналния дебит на бутилката при нормални работни условия. По-високите нива на течове свидетелстват за износване на уплътненията и изискват внимание, за да се предотврати влошаване на работата и увеличаване на експлоатационните разходи.
Може ли вътрешен теч да доведе до пълна повреда на цилиндъра?
Въпреки че вътрешните течове рядко причиняват катастрофална повреда, те постепенно намаляват производителността и могат да доведат до вторични повреди, ако не бъдат отстранени. Прекомерните течове принуждават въздушния компресор да работи по-усилено, което може да доведе до проблеми в цялата система и значително по-високи разходи за енергия.
Колко често трябва да се сменят уплътненията на пневматичните цилиндри?
Интервалите за подмяна на уплътненията обикновено варират от 1 до 3 години в зависимост от условията на работа, като замърсената среда изисква по-често обслужване. Редовното наблюдение и превантивната поддръжка могат да удължат живота на уплътненията и да предотвратят неочаквани повреди.
Каква е разликата между вътрешно и външно изтичане?
Вътрешните течове се появяват в цилиндъра между камерите, докато външните течове включват изтичане на въздух в атмосферата през повредени външни уплътнения или фитинги. И двата типа намаляват ефективността, но външните течове обикновено са по-забележими и по-лесни за откриване.
Дали уплътненията от вторичния пазар са толкова надеждни, колкото оригиналните части?
Висококачествените уплътнения за вторичния пазар от реномирани доставчици като Bepto често съвпадат или надхвърлят производителността на оригиналното оборудване, като същевременно предлагат значителни икономии на разходи. Ключът е в избора на доставчици с доказан опит и подходящи спецификации на материалите за вашето конкретно приложение.
-
Запознайте се с основите на сгъстения въздух, включително неговите свойства и често срещани промишлени приложения. ↩
-
Научете повече за различните видове уплътнения на бутала и тяхната важна роля за ефективността на пневматичните цилиндри. ↩
-
Разберете как се класифицират частиците и какво е тяхното абразивно въздействие върху пневматичните компоненти. ↩
-
Открийте причините за скоковете на налягането и как те могат да повредят уплътненията и други компоненти на системата. ↩
-
Вижте как технологията за термовизионно изобразяване може да се използва за бързо и точно откриване на въздушни течове. ↩
