Jak dimenzovat pneumatický akumulátor pro optimální výkon a energetickou účinnost systému?

Mnoho inženýrů se potýká s nedostatečným výkonem pneumatického systému, s poklesem tlaku, pomalou dobou odezvy a nadměrným cyklováním kompresoru, které by bylo možné eliminovat správným dimenzováním a implementací akumulátoru.

Dimenzování pneumatických akumulátorů vyžaduje výpočet požadovaného objemu vzduchu na základě potřeby systému, tlakového rozdílu a frekvence cyklů podle vzorce V = (Q × t × P1) / (P1 - P2), přičemž správné dimenzování zajišťuje stálý tlak, snižuje cyklování kompresoru a zlepšuje celkovou účinnost systému.

Minulý týden mi zavolal David z textilního závodu v Severní Karolíně poté, co jeho pneumatický systém nedokázal udržet tlak během špičkových cyklů, což způsobilo, že jeho válce bez tyčí¹ pracovat pomalu a snižovat výrobu o 25%, než jsme mu pomohli správně dimenzovat a nainstalovat akumulátory, které obnovily plný výkon systému.

Obsah

• Jaké jsou klíčové faktory, které určují požadavky na velikost pneumatických akumulátorů?
• Jak vypočítat potřebný objem akumulátoru pro různé aplikace?
• Jaké jsou různé typy pneumatických akumulátorů a jejich velikost?

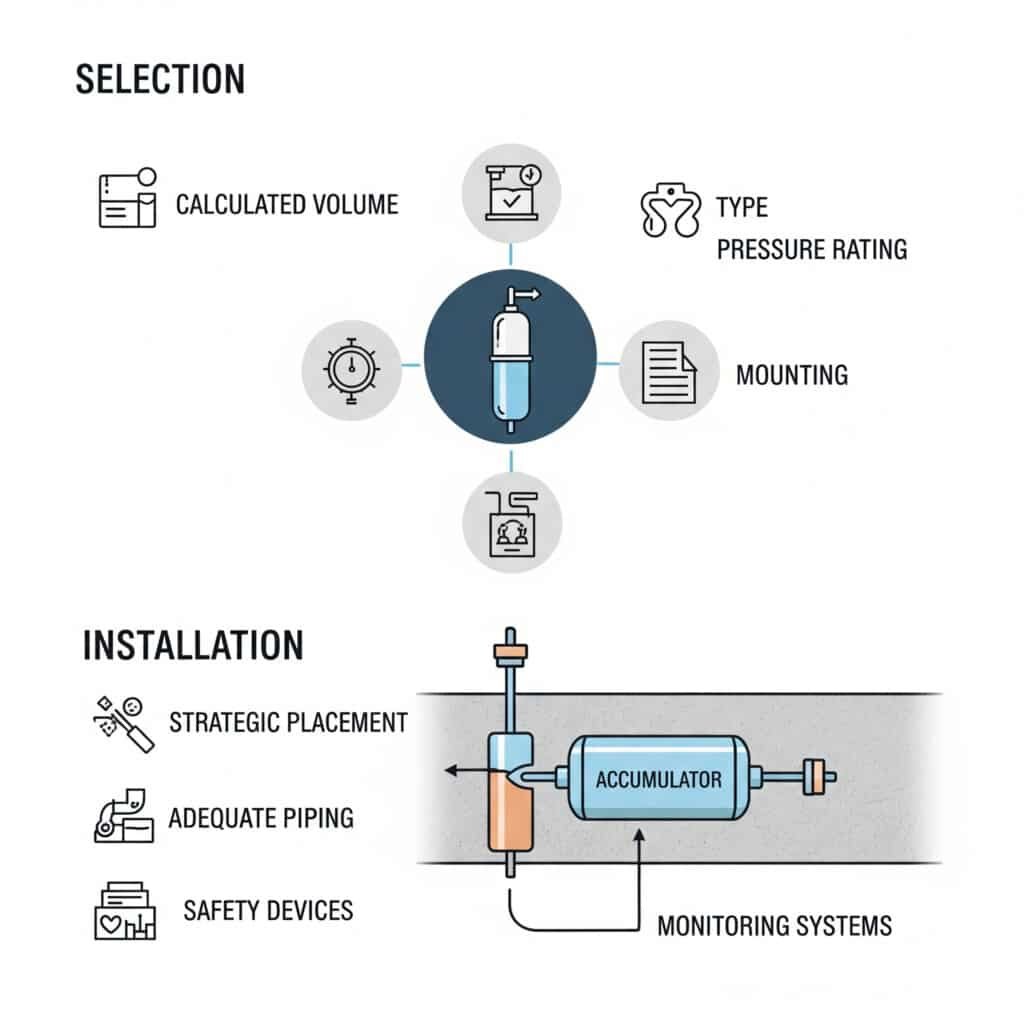

• Jak vybrat a nainstalovat akumulátory pro maximální výkon systému?

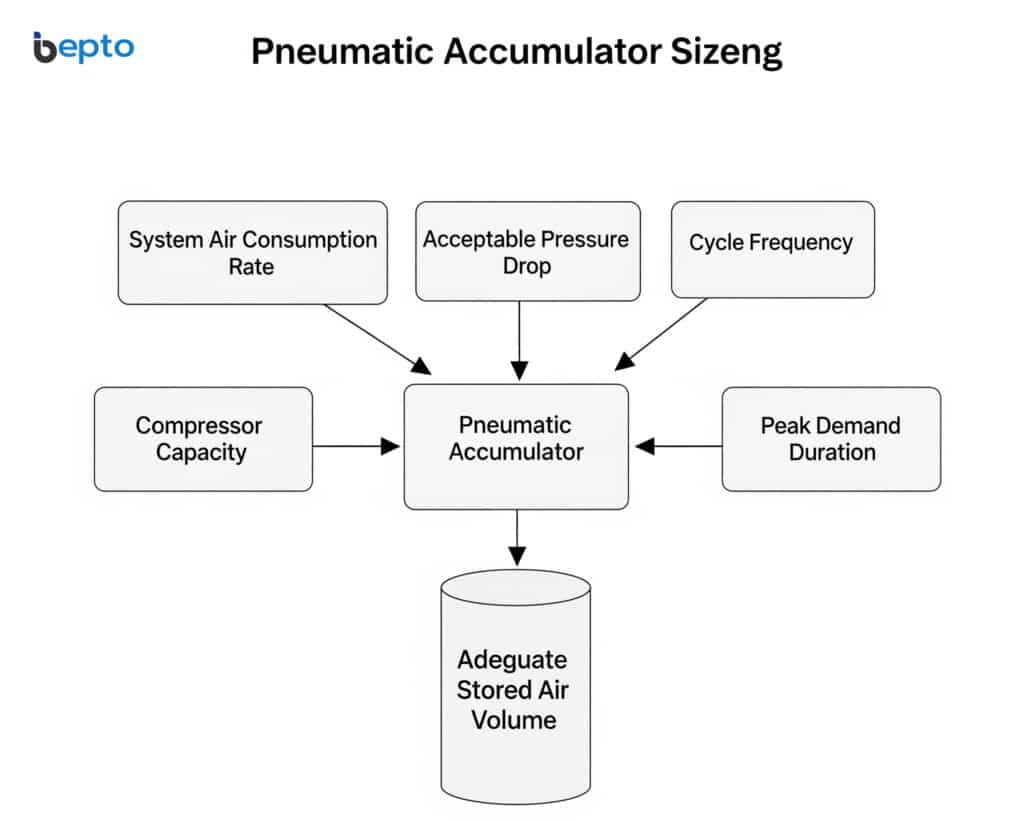

Jaké jsou klíčové faktory, které určují požadavky na velikost pneumatických akumulátorů?

Pochopení kritických faktorů, které ovlivňují velikost akumulátorů, je zásadní pro návrh pneumatických systémů, které poskytují konzistentní výkon a optimální energetickou účinnost.

Dimenzování pneumatických akumulátorů závisí na rychlosti spotřeby vzduchu v systému, přijatelném poklesu tlaku, frekvenci cyklů, kapacitě kompresoru a délce trvání špičkové poptávky, přičemž správná analýza těchto faktorů zajistí dostatečný objem uloženého vzduchu pro udržení tlaku v systému během období vysoké poptávky.

Analýza spotřeby vzduchu v systému

Výpočet špičkové poptávky

Prvním krokem při dimenzování akumulátoru je analýza špičkové spotřeby vzduchu:

• Spotřeba jednotlivých lahví: Výpočet spotřeby vzduchu na cyklus válce
• Současný provoz: Určete, kolik válců pracuje současně.
• Frekvence cyklů: Stanovení maximálního počtu cyklů za minutu
• Analýza doby trvání: Měření období špičkové poptávky

Stanovení průtoku vzduchu

Vypočítejte celkové požadavky na průtok vzduchu systémem:

Požadavky na tlak a tolerance

Rozsah provozního tlaku

Definujte přijatelné parametry tlaku:

• Maximální tlak (P1): Plnicí tlak systému (obvykle 100-150 PSI)
• Minimální tlak (P2): Nejnižší přípustný provozní tlak (obvykle 80-90 PSI)
• Tlaková diference (ΔP): P1 - P2 určuje využitelný uskladněný vzduch
• Bezpečnostní rozpětí: Dodatečná kapacita pro neočekávané nárůsty poptávky

Analýza tlakové ztráty

Zvažte tlakové ztráty v celém systému:

• Distribuční ztráty: Úbytek tlaku v potrubí a armaturách
• Požadavky na součásti: Minimální tlak potřebný pro správnou funkci
• Dynamické ztráty: Poklesy tlaku při vysokém průtoku
• Umístění akumulátoru: Vzdálenost od místa použití ovlivňuje velikost

Charakteristika kompresoru

Přizpůsobení kapacity kompresoru

Při dimenzování akumulátoru je třeba zohlednit možnosti kompresoru:

• Rychlost dodání: Skutečný výkon CFM při provozním tlaku
• Pracovní cyklus: Schopnost nepřetržitého a přerušovaného provozu
• Doba zotavení: Doba potřebná k dobití systému po vyžádání
• Faktory účinnosti: Skutečný výkon vs. jmenovitá kapacita

Cyklická jízda při nakládání/vykládání

Velikost akumulátoru ovlivňuje provoz kompresoru:

Bez dostatečného akumulátoru:

• Časté cyklování start/stop
• Vysoká poptávka po elektřině
• Zkrácená životnost kompresoru
• Špatná regulace tlaku

Se správným akumulátorem:

• Prodloužená doba provozu
• Stabilní dodávka tlaku
• Zlepšená energetická účinnost
• Snížené požadavky na údržbu

Faktory prostředí a aplikace

Úvahy o teplotě

Teplota ovlivňuje výkon akumulátoru:

• Okolní teplota: Ovlivňuje hustotu a tlak vzduchu
• Sezónní výkyvy: Rozdíly ve výkonnosti v létě a v zimě
• Výroba tepla: Kompresní ohřev při nabíjení
• Chladicí účinky: Expanzní chlazení při vybíjení

Analýza pracovního cyklu

Vzory aplikací ovlivňují požadavky na velikost:

Ve společnosti Bepto pravidelně pomáháme zákazníkům optimalizovat jejich pneumatické systémy správným dimenzováním akumulátorů pro jejich aplikace bez tyčových válců. Naše zkušenosti ukazují, že správně dimenzované akumulátory mohou zlepšit dobu odezvy systému o 40-60% a zároveň snížit spotřebu energie o 15-25%.

Jak vypočítat potřebný objem akumulátoru pro různé aplikace?

Přesný výpočet objemu akumulátoru vyžaduje pochopení základních plynárenských zákonů a použití vhodných vzorců na základě konkrétních požadavků aplikace a provozních podmínek.

Výpočet objemu akumulátoru používá Boyleův zákon² (P1V1 = P2V2) v kombinaci s analýzou průtoku, která obvykle vyžaduje V = (Q × t × P1) / (P1 - P2), kde Q je průtok, t je doba trvání, P1 je plnicí tlak a P2 je minimální provozní tlak.

Základní vzorec pro výpočet objemu

Standardní rovnice pro dimenzování akumulátoru

Základní vzorec pro dimenzování akumulátorů:

V = (Q × t × P1) / (P1 - P2)

Kde:

• V = Požadovaný objem akumulátoru (v krychlových stopách)
• Q = Průtok vzduchu při špičkové poptávce (SCFM)
• t = Doba trvání špičkové poptávky (v minutách)
• P1 = Maximální tlak v systému (PSIA)
• P2 = Minimální přípustný tlak (PSIA)

Úvahy o převodu tlaku

Vždy používejte absolutní tlak (PSIA)³ ve výpočtech:

• Měřicí tlak + 14,7 = absolutní tlak
• Příklad: 100 PSIG = 114,7 PSIA
• Kritické: Použití manometru dává nesprávné výsledky

Postup výpočtu krok za krokem

Krok 1: Stanovení špičkové poptávky po vzduchu

Vypočítejte celkovou spotřebu vzduchu v systému během špičkového provozu:

Příklad výpočtu:

• 4 válce bez tyčí pracující současně
• Každý válec: spotřeba 2,5 SCFM
• Celková špičková poptávka: 4 × 2,5 = 10 SCFM

Krok 2: Stanovení parametrů tlaku

Definujte rozsah provozního tlaku:

• Nabíjecí tlak: 120 PSIG (134,7 PSIA)
• Minimální tlak: 90 PSIG (104,7 PSIA)
• Tlaková diference: 134,7 - 104,7 = 30 PSI

Krok 3: Stanovení doby trvání poptávky

Analyzujte načasování poptávky ve špičce:

• Kontinuální špička: Doba trvání požadavku na maximální průtok
• Přerušovaná špička: Doba mezi cykly kompresoru
• Nouzové zálohování: Požadovaná doba provozu bez kompresoru

Krok 4: Použití vzorce pro stanovení velikosti

Na základě příkladových hodnot:

• Q = 10 SCFM
• t = 2 minuty (doba trvání poptávky ve špičce)
• P1 = 134,7 PSIA
• P2 = 104,7 PSIA

V = (10 × 2 × 134,7) / (134,7 - 104,7) = 2694 / 30 = 89,8 stop krychlových

Metody dimenzování specifické pro danou aplikaci

Aplikace pro nepřetržitý provoz

Pro systémy se stálou potřebou vzduchu:

Přerušované cyklistické aplikace

Pro systémy s pravidelnou vysokou poptávkou:

Přístup k dimenzování:

1. Identifikujte vzor cyklu: Špičková poptávka vs. období nečinnosti
2. Výpočet špičkového objemu: Vzduch potřebný při maximální poptávce
3. Stanovení doby zotavení: Čas, který je k dispozici pro dobíjení
4. Velikost pro nejhorší případ: Zajištění dostatečné kapacity pro nejdelší cyklus

Nouzové záložní aplikace

Pro systémy vyžadující provoz při výpadku kompresoru:

Vzorec pro dimenzování záloh:
V = (Q × t × P1) / (P1 - P2) × bezpečnostní faktor

Kde bezpečnostní faktor = 1,5-2,0 pro kritické aplikace

Úvahy o pokročilém výpočtu

Systémy s více tlakovými hladinami

Některé systémy pracují s různými úrovněmi tlaku:

Vysokotlaká zóna:

• Primární akumulátor: Velikost pro vysokotlaké aplikace
• Redukční ventily: Udržování nižších tlaků
• Sekundární akumulátory: Menší nádrže pro nízkotlaké zóny

Kompenzace teploty

Teplota ovlivňuje hustotu a tlak vzduchu:

Korekční faktor teploty:
Korigovaný objem = vypočtený objem × (T1/T2)

Kde:

• T1 = Standardní teplota (520°R)
• T2 = Provozní teplota (°R)

Praktické příklady dimenzování

Příklad 1: Aplikace balicí linky

Systémové požadavky:

• Špičková poptávka: 15 SCFM po dobu 3 minut
• Provozní tlak: 100 PSIG (114,7 PSIA)
• Minimální tlak: 85 PSIG (99,7 PSIA)

Výpočet:
V = (15 × 3 × 114,7) / (114,7 - 99,7) = 5162,5 / 15 = 344 stop krychlových

Vybraný akumulátor: 350-400 krychlových stop

Příklad 2: Aplikace montážní stanice

Systémové požadavky:

• Přerušovaná poptávka: 8 SCFM po dobu 1,5 minuty každých 10 minut
• Provozní tlak: 90 PSIG (104,7 PSIA)
• Minimální tlak: 75 PSIG (89,7 PSIA)

Výpočet:
V = (8 × 1,5 × 104,7) / (104,7 - 89,7) = 1256,4 / 15 = 84 stop krychlových

Vybraný akumulátor: Kapacita 100 krychlových stop

Metody ověřování velikosti

Testování výkonu

Ověřte velikost akumulátoru testováním:

1. Sledování poklesu tlaku: V období nejvyšší poptávky
2. Měření doby zotavení: Doba dobíjení kompresoru
3. Frekvence kontrolních cyklů: Cykly spuštění/vypnutí kompresoru
4. Vyhodnocení výkonu: Odezva a stabilita systému

Výpočty úprav

Pokud se ukáže, že počáteční dimenzování je nedostatečné:

• Nadměrný pokles tlaku: Zvětšit velikost akumulátoru o 25-50%
• Pomalé zotavení: Zkontrolujte kapacitu kompresoru nebo přidejte sekundární akumulátor
• Častá jízda na kole: Zvětšit velikost akumulátoru nebo upravit tlakovou diferenci

Marcus, provozní inženýr z automobilového závodu v Georgii, implementoval naše doporučení pro dimenzování akumulátorů pro svůj systém válců bez tyčí. "Na základě výpočtů společnosti Bepto jsme nainstalovali akumulátor o objemu 280 kubických stop, který eliminoval poklesy tlaku během našich špičkových montážních cyklů. Naše časy cyklů se zlepšily o 35% a doba chodu kompresoru se snížila o 40%, což nám ušetřilo $3 200 ročně na nákladech za energii."

Jaké jsou různé typy pneumatických akumulátorů a jejich velikost?

Porozumění různým konstrukcím pneumatických akumulátorů a jejich specifickým vlastnostem je zásadní pro výběr optimálního typu a velikosti pro různé systémové požadavky a provozní podmínky.

Pneumatické akumulátory zahrnují sběrné nádrže, měchové akumulátory, pístové akumulátory a membránové akumulátory, přičemž u každého z nich je třeba zvážit jedinečnou velikost na základě doby odezvy, stability tlaku, citlivosti na znečištění a požadavků na údržbu, které ovlivňují výpočty objemu a výkon systému.

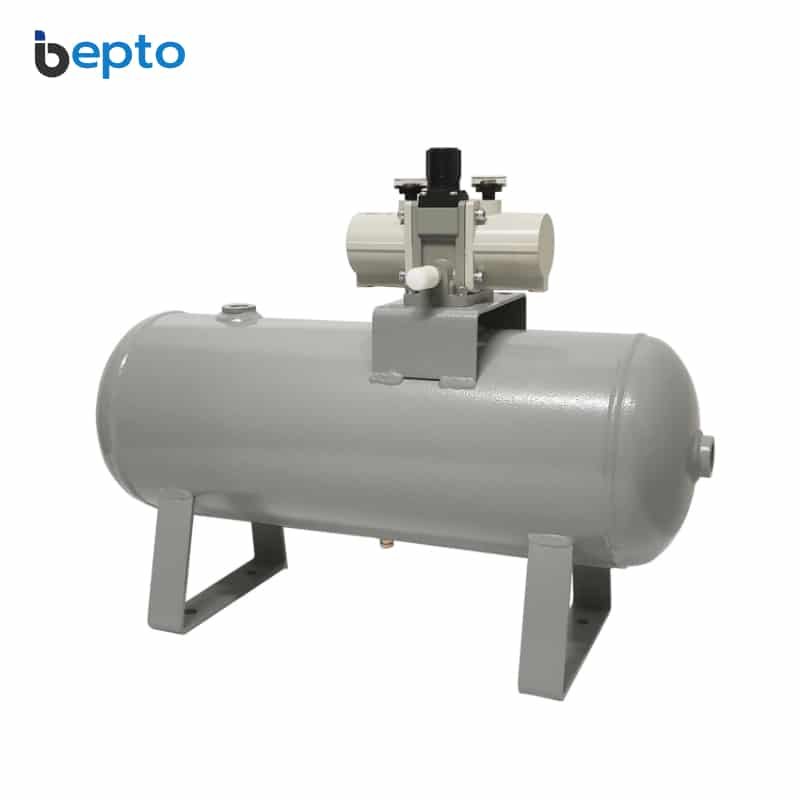

Akumulátory přijímací nádrže

Charakteristiky návrhu

Nejběžnějším typem pneumatických akumulátorů jsou sběrné nádrže:

• Jednoduchá konstrukce: Ocelová nebo hliníková tlaková nádoba
• Velká kapacita: K dispozici ve velikostech od 5 do více než 10 000 galonů.
• Nákladově efektivní: Nejnižší náklady na krychlovou stopu skladu
• Všestranná montáž: Možnost vertikální nebo horizontální instalace

Úvahy o velikosti přijímacích nádrží

Dimenzování nádrže přijímače se řídí standardními výpočty akumulátorů s těmito faktory:

Výkonnostní charakteristiky

Přijímací nádrže poskytují specifické výhody:

• Vynikající separace vlhkosti: Velký objem umožňuje únik vody
• Tepelná stabilita: Hmotnost zajišťuje teplotní vyrovnání
• Nízké nároky na údržbu: Žádné pohyblivé části ani těsnění, které by bylo třeba vyměnit
• Dlouhá životnost: 20+ let při správné údržbě

Akumulátor močového měchýře⁴ Systémy

Konstrukce a provoz

Akumulátory močového měchýře používají pružné oddělení:

• Gumový měchýř: Odděluje stlačený vzduch od hydraulické kapaliny nebo zajišťuje čistý vzduch.
• Rychlá reakce: Okamžitá dodávka tlaku
• Kompaktní design: Vysoká tlaková kapacita v malém objemu
• Dodávka čistého vzduchu: Močový měchýř zabraňuje kontaminaci

Výpočty velikosti pro akumulátory močového měchýře

Dimenzování akumulátoru močového měchýře vyžaduje upravené výpočty:

Efektivní objem = celkový objem × faktor účinnosti močového měchýře

Kde faktor účinnosti močového měchýře = 0,85-0,95 v závislosti na konstrukci

Úvahy specifické pro danou aplikaci

Močové akumulátory vynikají ve specifických aplikacích:

• Požadavky na čistotu ovzduší: Farmaceutický a potravinářský průmysl
• Rychlá reakce: Vysokorychlostní pneumatické systémy
• Omezený prostor: Kompaktní instalace
• Řízení tlakových rázů: Tlumení tlakových špiček

Konstrukce pístových akumulátorů

Mechanická konfigurace

Pístové akumulátory používají mechanické oddělení:

• Pohyblivý píst: Odděluje plynové a kapalinové komory
• Přesné ovládání: Přesná regulace tlaku
• Schopnost vysokého tlaku: Vhodné pro systémy s tlakem 3000+ PSI
• Nastavitelné přednabíjení: Variabilní nastavení tlaku

Metodika dimenzování

Při dimenzování pístového akumulátoru se zohledňují mechanické faktory:

Využitelný objem = celkový objem × (P1 - P2) / P1 × účinnost pístu

Kde účinnost pístu = 0,90-0,98 v závislosti na konstrukci těsnění.

Membránové akumulační systémy

Konstrukční prvky

Membránové akumulátory mají jedinečné výhody:

• Pružná membrána: Oddělení kovu nebo elastomeru
• Kontaminační bariéra: Zabraňuje křížové kontaminaci
• Přístup k údržbě: Vyměnitelná membrána
• Tlumení tlakových pulzací: Vynikající dynamická odezva

Parametry dimenzování

Dimenzování membránových akumulátorů zohledňuje:

Matice výběru typu akumulátoru

Výběr na základě aplikace

Zvolte typ akumulátoru podle požadavků systému:

Přijímací nádrže Nejlepší pro:

• Požadavky na velkoobjemové úložiště
• Aplikace citlivé na náklady
• Potřeba separace vlhkosti
• Dlouhodobé skladovací aplikace

Akumulátory močového měchýře Nejlepší pro:

• Požadavky na dodávku čistého vzduchu
• Aplikace rychlé reakce
• Prostorově omezené instalace
• Tlumení tlakových rázů

Pístové akumulátory Nejlepší pro:

• Vysokotlaké aplikace
• Přesná regulace tlaku
• Proměnlivé požadavky na přednabití
• Průmyslové použití v těžkých podmínkách

Membránové akumulátory Nejlepší pro:

• Procesy citlivé na kontaminaci
• Aplikace tlumení pulzací
• Mírné požadavky na tlak
• Konstrukce vyměnitelných prvků

Srovnání velikostí podle typu

Faktory objemové účinnosti

Různé typy akumulátorů poskytují různé účinné objemy:

Analýza nákladů a výkonnosti

Zvažte celkové náklady na vlastnictví:

Pořadí počátečních nákladů (nízké až vysoké):

1. Přijímací nádrže
2. Membránové akumulátory
3. Akumulátory močového měchýře
4. Pístové akumulátory

Hodnocení nákladů na údržbu (nízké až vysoké):

1. Přijímací nádrže
2. Pístové akumulátory
3. Membránové akumulátory
4. Akumulátory močového měchýře

Úvahy o instalaci a montáži

Požadavky na prostor

Různé typy mají různé požadavky na instalaci:

• Přijímací nádrže: Vyžadují značný prostor na podlaze nebo montáž nad hlavou
• Močový měchýř/píst: Kompaktní montáž v libovolné orientaci
• Membrána: Mírný prostor s přístupem pro údržbu

Potrubí a přípojky

Požadavky na připojení se liší podle typu:

• Přijímací nádrže: Více vstupních, výstupních, vypouštěcích a přístrojových portů
• Specializované akumulátory: Specifické konfigurace a orientace portů
• Přístup k údržbě: Zohledněte požadavky na služby při dimenzování a umístění

Strategie optimalizace výkonu

Vícenásobné akumulační systémy

Některé aplikace využívají více typů akumulátorů:

• Primární úložiště: Velká přijímací nádrž pro skladování volně loženého zboží
• Sekundární reakce: Akumulátor močového měchýře pro rychlou reakci
• Regulace tlaku: Membránový akumulátor pro stabilní dodávku
• Optimalizace systému: Kombinujte typy pro optimální výkon

Stupňovité tlakové systémy

Vícestupňové systémy optimalizují výkon:

• Vysokotlaký stupeň: Kompaktní akumulátor pro maximální skladování
• Mezistupeň: Regulace a úprava tlaku
• Nízkotlaký stupeň: Velký objem pro delší provoz
• Integrace řízení: Automatické řízení tlaku

Ve společnosti Bepto pomáháme zákazníkům vybrat optimální typ a velikost akumulátoru pro jejich konkrétní aplikace beztlakových válců. Náš tým inženýrů bere v úvahu nejen objemové požadavky, ale také dobu odezvy, citlivost na znečištění a požadavky na údržbu, aby mohl doporučit nákladově nejefektivnější řešení.

Jak vybrat a nainstalovat akumulátory pro maximální výkon systému?

Správný výběr a instalace akumulátoru jsou rozhodující pro dosažení optimálního výkonu pneumatického systému, energetické účinnosti a dlouhodobé spolehlivosti v průmyslových aplikacích.

Výběr akumulátoru vyžaduje sladění vypočtených objemových požadavků s vhodným typem, jmenovitým tlakem a montážní konfigurací, zatímco správná instalace zahrnuje strategické umístění, odpovídající potrubí, bezpečnostní zařízení a monitorovací systémy pro zajištění maximálního výkonu a bezpečného provozu.

Kritéria výběru akumulátoru

Shoda technických specifikací

Vyberte akumulátory na základě vypočtených požadavků:

Výběr materiálu a konstrukce

Zvolte materiály vhodné pro provozní podmínky:

• Uhlíková ocel: Standardní průmyslové aplikace, nákladově efektivní
• Nerezová ocel: korozivní prostředí, potraviny/farmaceutika
• Hliník: aplikace citlivé na hmotnost, mírné tlaky
• Specializované nátěry: Drsné chemické prostředí

Strategické plánování instalace

Optimální umístění

Umístění akumulátoru významně ovlivňuje výkon systému:

Umístění primárního akumulátoru:

• V blízkosti kompresoru: Snižuje tlakovou ztrátu v hlavním rozvodu
• Centrální poloha: Minimalizuje vzdálenost potrubí k hlavním spotřebitelům
• Přístupná montáž: Umožňuje přístup k údržbě a monitorování
• Stabilní základ: Zabraňuje vibracím a stresu

Umístění sekundárního akumulátoru:

• Místo použití: Poskytuje okamžitou odezvu pro zařízení s vysokou poptávkou.
• Konec dlouhých běhů: Vyrovnává tlakovou ztrátu v rozvodném potrubí.
• Kritické aplikace: Záložní úložiště pro základní operace
• Přepěťová ochrana: Tlumí tlakové rázy způsobené rychlým chodem ventilu.

Úvahy o návrhu potrubí

Správné zapojení potrubí zajišťuje maximální účinnost akumulátoru:

Vstupní potrubí:

• Velikost přiměřeně: Minimální pokles tlaku při nabíjení
• Včetně uzavíracího ventilu: Pro údržbu a bezpečnost
• Instalace zpětného ventilu: Zabraňuje zpětnému toku při vypnutí kompresoru.
• Zajistěte vypouštěcí ventil: Pro odstraňování vlhkosti a údržbu

Výstupní potrubí:

• Minimalizace omezení: Snížení poklesu tlaku při vypouštění
• Strategické větvení: Přímé směrování do oblastí s vysokou poptávkou
• Řízení toku: V případě potřeby regulujte rychlost vybíjení
• Monitorovací body: Místa měření tlaku a průtoku

Integrace bezpečnostních systémů

Požadovaná bezpečnostní zařízení

Nainstalujte základní bezpečnostní vybavení:

Požadavky na dodržování bezpečnosti

Zajistěte soulad s platnými předpisy:

• Sekce VIII ASME⁵: Konstrukční normy pro tlakové nádoby
• Předpisy OSHA: Požadavky na bezpečnost práce
• Místní předpisy: Městské a státní předpisy o tlakových nádobách
• Požadavky na pojištění: Bezpečnostní normy specifické pro dopravce

Techniky optimalizace výkonu

Strategie řízení tlaku

Optimalizujte tlak v systému pro dosažení maximální účinnosti:

Optimalizace tlakového pásma:

• Úzké pásmo: Častější cyklování, lepší stabilita tlaku
• Široké pásmo: Méně časté cyklování, vyšší energetická účinnost
• Shoda aplikací: Přizpůsobte tlakové pásmo požadavkům na zařízení
• Sezónní úprava: Úprava nastavení pro kolísání teploty

Návrh distribuce průtoku

Navrhněte potrubí pro optimální rozložení průtoku:

Hlavní distribuční strategie:

• Smyčkové systémy: Zajistěte více průtokových cest
• Odstupňovaná velikost: Větší trubky v blízkosti akumulátoru, menší v koncových bodech
• Strategické ventilování: Umožňuje oddělit části systému
• Rozšíření ubytování: Dovolte tepelnou roztažnost

Monitorovací a řídicí systémy

Zařízení pro sledování výkonu

Instalujte monitorovací systémy pro optimální provoz:

Základní monitorování:

• Tlakoměry: Místní indikace tlaku v systému
• Průtokoměry: Sledování vzorců spotřeby
• Snímače teploty: Provozní teploty kolejí
• Hodinové měřiče: Záznam provozní doby kompresoru

Pokročilé monitorování:

• Protokolování dat: Zaznamenávejte trendy tlaku, průtoku a teploty
• Poplašné systémy: Upozornění obsluhy na abnormální stavy
• Vzdálené sledování: Centralizovaný dohled nad systémem
• Prediktivní údržba: Analýza trendů pro plánování údržby

Integrace řídicího systému

Integrace akumulátorů s řízením systému:

Osvědčené postupy při instalaci

Mechanická instalace

Dodržujte správné instalační postupy:

Základní požadavky:

• Dostatečná podpora: Základ velikosti pro hmotnost akumulátoru plus vzduch
• Izolace vibrací: Zabraňte přenosu vibrací kompresoru
• Přístupové povolení: Prostor pro údržbu a kontrolu
• Odvodnění: Svahové základy pro odvod vlhkosti

Montáž a podpora:

• Správná orientace: Dodržujte doporučení výrobce
• Bezpečné připevnění: Použijte vhodný spojovací materiál a držáky
• Tepelná roztažnost: Umožňují pohyb v závislosti na teplotě
• Seismické aspekty: Splnění místních požadavků na zemětřesení v příslušných oblastech

Elektrická a ovládací připojení

Správná instalace elektrických systémů:

• Napájení: Dostatečná kapacita pro kontrolní systémy a monitorování
• Uzemnění: Správné elektrické uzemnění pro bezpečnost
• Ochrana potrubí: Chrání kabeláž před mechanickým poškozením
• Integrace řízení: Rozhraní se stávajícími řídicími systémy zařízení

Postupy uvádění do provozu a testování

Počáteční testování systému

Před zahájením provozu proveďte komplexní testování:

Tlaková zkouška:

1. Hydrostatická zkouška: 1,5násobek provozního tlaku vody
2. Pneumatická zkouška: Postupné zvyšování tlaku na provozní úroveň
3. Testování těsnosti: Mýdlový roztok nebo elektronická detekce úniku
4. Testování pojistného ventilu: Ověřte správnou funkci a nastavení

Ověřování výkonu:

1. Testování kapacity: Ověření vypočtené a skutečné skladovací kapacity
2. Testování odezvy: Měření reakce systému na změny poptávky
3. Testování účinnosti: Sledování cyklování kompresoru a spotřeby energie
4. Testování bezpečnosti: Ověřte, zda všechny bezpečnostní systémy fungují správně

Dokumentace a školení

Kompletní instalace s příslušnou dokumentací:

• Instalační výkresy: Schémata potrubí a elektrických rozvodů podle stavu konstrukce
• Provozní postupy: Standardní provozní a nouzové postupy
• Plány údržby: Požadavky na preventivní údržbu
• Záznamy o školení: Školení obsluhy a údržby

Řešení běžných problémů

Problémy s výkonem a jejich řešení

Řešení běžných problémů s akumulátory:

Optimalizace údržby

Zavedení účinných programů údržby:

• Běžné kontroly: Týdenní vizuální kontroly a kontroly tlaku
• Plánovaná údržba: Měsíční vypouštění a čtvrtletní testování ventilů
• Prediktivní údržba: Sledování a analýza trendů
• Nouzové postupy: Rychlá reakce na selhání systému

Rebecca, která řídí zařízení potravinářského závodu v Pensylvánii, se podělila o své zkušenosti s naší službou dimenzování a instalace akumulátorů: "Inženýři společnosti Bepto nám pomohli navrhnout a nainstalovat třístupňový systém akumulátorů, který odstranil kolísání tlaku v našich balicích linkách. Výrazně se nám zlepšila kvalita výrobků a snížili jsme náklady na energii stlačeného vzduchu o 28% při současném zvýšení výrobní kapacity o 15%."

Závěr

Správné dimenzování a instalace pneumatických akumulátorů vyžaduje pečlivou analýzu požadavků systému, přesné výpočty objemu, vhodný výběr typu a strategické umístění, aby bylo dosaženo optimálního výkonu, energetické účinnosti a spolehlivého provozu v průmyslových pneumatických systémech.

Časté dotazy k dimenzování pneumatických akumulátorů
