Jak vypočítat kompresní poměr kompresoru a proč je rozhodující pro účinnost pneumatického systému?

Mnoho manažerů zařízení se potýká s nadměrnými náklady na energii, častými poruchami kompresorů a nedostatečným tlakem vzduchu v pneumatických systémech, aniž by si uvědomovali, že nesprávné výpočty kompresního poměru způsobují neefektivní provoz, který může zvýšit náklady na energii o 30-50% a výrazně zkrátit životnost zařízení.

Kompresní poměr kompresoru se vypočítá vydělením absolutní výstupní tlak¹ podle absolutního vstupního tlaku (CR = P_výtok/P_vstup), obvykle v rozmezí 3:1 až 12:1 pro průmyslové aplikace, přičemž optimální poměr 7:1 až 9:1 poskytuje nejlepší rovnováhu mezi účinností, spolehlivostí a výkonem pro beztlakové válce a pneumatické systémy.

Před dvěma týdny mi naléhavě volal Thomas, vedoucí údržby ve výrobním závodě v Ohiu, jehož nový kompresor spotřebovával 40% více energie, než se očekávalo, a nedokázal udržet dostatečný tlak pro jeho systémy bez tyčových válců, dokud jsme nezjistili, že jeho kompresní poměr byl nesprávně vypočten na 15:1 místo optimálních 8:1, což jeho závod stálo $3 200 měsíčně na nadbytečných nákladech za energii.

Obsah

• Co je kompresní poměr kompresoru a proč je důležitý pro výkon systému?
• Jak vypočítat kompresní poměr pomocí absolutních tlaků?
• Jaké jsou optimální kompresní poměry pro různé typy kompresorů a aplikace?
• Jak ovlivňuje kompresní poměr energetickou účinnost a životnost zařízení?

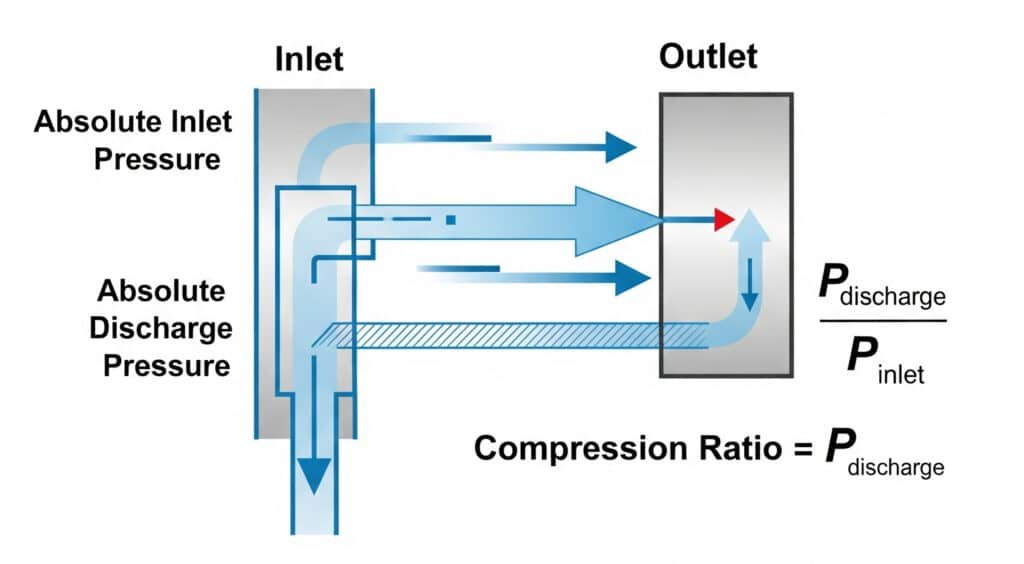

Co je kompresní poměr kompresoru a proč je důležitý pro výkon systému?

Kompresní poměr kompresoru představuje vztah mezi vstupním a výstupním tlakem a slouží jako kritický parametr, který určuje účinnost kompresoru, spotřebu energie a spolehlivost pneumatických systémů.

Kompresní poměr je poměr absolutního výstupního tlaku k absolutnímu vstupnímu tlaku, obvykle vyjádřený jako X:1 (např. 8:1), přičemž vyšší poměry vyžadují více energie na jednotku stlačeného vzduchu, zatímco nižší poměry nemusí zajistit dostatečný tlak pro pneumatické aplikace, jako jsou beztlakové válce, které vyžadují provozní tlak 80-150 PSI.

Základní definice a fyzika

Kompresní poměr udává, jak moc je vzduch během procesu komprese stlačen, což přímo ovlivňuje potřebnou práci a vzniklé teplo.

Matematická definice: CR = P_absolutní_výtok / P_absolutní_vstup

Pokud se tlaky musí vyjadřovat v absolutních hodnotách (PSIA), nikoliv v hodnotách manometrických (PSIG). Tento rozdíl je zásadní, protože při měření manometrického tlaku se nezohledňuje atmosférický tlak.

Fyzický význam: Vyšší kompresní poměry znamenají, že se molekuly vzduchu stlačí do menšího objemu, což vyžaduje větší příkon a vzniká více tepla. Tento vztah vyplývá ze zákona ideálního plynu a termodynamických principů, kterými se řídí procesy komprese.

Dopad na výkon systému

Kompresní poměr přímo ovlivňuje více aspektů výkonu pneumatického systému:

Spotřeba energie: Požadavky na výkon rostou exponenciálně s kompresním poměrem. Kompresor pracující s kompresním poměrem 12:1 spotřebuje přibližně o 50% více energie než kompresor pracující s kompresním poměrem 8:1 při stejné dodávce vzduchu.

Kvalita ovzduší: Vyšší kompresní poměry vytvářejí více tepla a vlhkosti, což vyžaduje lepší chlazení a systémy úpravy vzduchu, aby byly zachovány normy kvality vzduchu pro citlivé pneumatické aplikace.

Spolehlivost zařízení: Nadměrné kompresní poměry zvyšují namáhání součástí, snižují životnost a zvyšují nároky na údržbu celého pneumatického systému.

Vztah k výkonu pneumatické součásti

Kompresní poměr má vliv na to, jak dobře fungují pneumatické komponenty, včetně válců bez tyčí, v systému:

Stabilita provozního tlaku: Správné kompresní poměry zajišťují konzistentní dodávku tlaku, která je rozhodující pro přesné polohování a hladký chod beztlakových válců a dalších přesných pneumatických součástí.

Charakteristika proudění vzduchu: Kompresní poměr ovlivňuje schopnost kompresoru zajistit dostatečný průtok v době špičkové spotřeby a zabránit poklesu tlaku, který může způsobit nepravidelný chod válců.

Doba odezvy systému: Optimální kompresní poměry umožňují rychlejší obnovení tlaku po událostech s vysokou poptávkou, čímž se zachovává rychlost odezvy systému pro automatizované aplikace.

Nejčastější mylné představy

Několik mylných představ o kompresním poměru může vést ke špatnému návrhu systému:

Měřidlo vs. absolutní tlak: Použití manometrického tlaku místo absolutního tlaku ve výpočtech vede k nesprávným kompresním poměrům a špatnému výkonu systému.

Vyšší je vždy lepší: Mnozí se domnívají, že vyšší kompresní poměry poskytují vyšší výkon, ale nadměrné kompresní poměry plýtvají energií a snižují spolehlivost.

Omezení v jedné fázi: Snaha o dosažení vysokého kompresního poměru u jednostupňových kompresorů vede k neúčinnosti a předčasnému selhání.

Ve společnosti Bepto pomáháme zákazníkům optimalizovat jejich systémy stlačeného vzduchu pro naše aplikace bez tyčových válců a zajišťujeme, aby byly kompresní poměry správně vypočteny a přizpůsobeny požadavkům systému pro dosažení maximální účinnosti a spolehlivosti.

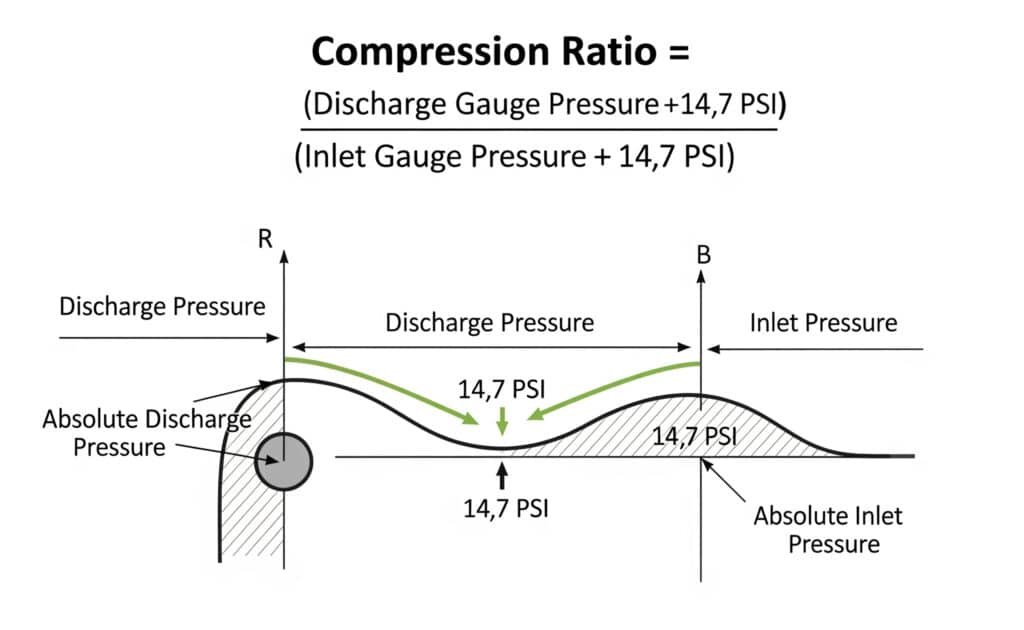

Jak vypočítat kompresní poměr pomocí absolutních tlaků?

Přesný výpočet kompresního poměru vyžaduje převod manometrických tlaků na absolutní tlaky a použití správného matematického vzorce pro zajištění optimálního výběru a provozu kompresoru.

Kompresní poměr vypočtete tak, že ke vstupnímu a výstupnímu tlaku přičtete atmosférický tlak (14,7 PSI na úrovni moře), čímž získáte absolutní tlaky, a poté vydělíte absolutní tlak na výstupu absolutním tlakem na vstupu: CR = (P_výtlačný_měřič + 14,7) / (P_vstupní_měřič + 14,7) s korekcí na nadmořskou výšku a atmosférické podmínky.

Postup výpočtu krok za krokem

Správný výpočet kompresního poměru se řídí systematickým postupem, který zajišťuje přesnost:

Krok 1: Určení vstupních podmínek

• Změřte nebo odhadněte vstupní tlak (obvykle 0 PSIG pro atmosférický vstup).
• Zohlednění omezení na vstupu, filtrů nebo výškových vlivů.
• Vezměte na vědomí okolní teplotu a vlhkost

Krok 2: Stanovení výstupního tlaku

• Určete požadovaný tlak v systému (u pneumatických systémů obvykle 80-150 PSIG).
• Sčítání poklesů tlaku v dochlazovačích, sušičkách a distribučním systému
• Zahrnout bezpečnostní rezervu pro kolísání tlaku

Krok 3: Převod na absolutní tlaky

• K tlakům na vstupu i na výstupu přičtěte atmosférický tlak.
• Použijte místní atmosférický tlak (mění se v závislosti na nadmořské výšce)
• Standardní atmosférický tlak = 14,7 PSIA na úrovni moře

Krok 4: Výpočet kompresního poměru
CR = P_absolutní_výtok / P_absolutní_vstup

Praktické příklady výpočtů

Příklad 1: Standardní průmyslová aplikace

• Systémové požadavky: 100 PSIG
• Vstupní podmínky: Atmosférické (0 PSIG)
• Atmosférický tlak: 14,7 PSIA (hladina moře)

Výpočet:

• P_absolutní_výtok = 100 + 14,7 = 114,7 PSIA
• P_absolute_inlet = 0 + 14,7 = 14,7 PSIA
• CR = 114,7 / 14,7 = 7,8:1

Příklad 2: Výšková instalace

• Systémové požadavky: 125 PSIG
• Vstupní podmínky: Atmosférické (0 PSIG)
• Nadmořská výška: 5 000 stop (atmosférický tlak = 12,2 PSIA)

Výpočet:

• P_absolutní_výtok = 125 + 12,2 = 137,2 PSIA
• P_absolute_inlet = 0 + 12,2 = 12,2 PSIA
• CR = 137,2 / 12,2 = 11,2:1

Korekční faktory nadmořské výšky

Atmosférický tlak se výrazně mění s nadmořskou výškou, což ovlivňuje výpočet kompresního poměru:

Vliv teploty a vlhkosti

Podmínky prostředí ovlivňují výpočet kompresního poměru a výkon kompresoru:

Vliv teploty: Vyšší vstupní teploty snižují hustotu vzduchu, což ovlivňuje objemovou účinnost a vyžaduje korekce pro přesné výpočty.

Vliv vlhkosti: Obsah vodní páry ovlivňuje efektivní vlastnosti plynu při stlačování, což je důležité zejména v prostředí s vysokou vlhkostí.

Sezónní změny: Změny atmosférického tlaku a teploty v průběhu roku mohou ovlivnit kompresní poměry o ±5-10%.

Výpočty vícestupňové komprese

Vícestupňové kompresory rozdělují celkový kompresní poměr na více stupňů:

Dvoufázový příklad:

• Celkový kompresní poměr: 9:1
• Optimální poměr stupňů: √9 = 3:1 na stupeň
• První stupeň: 14,7 až 44,1 PSIA (poměr 3:1)
• Druhý stupeň: 44,1 až 132,3 PSIA (poměr 3:1)
• Celkem: 132,3 / 14,7 = 9:1

Výhody vícestupňového designu:

• Zvýšená účinnost díky mezichlazení
• Snížené teploty při vybíjení
• Lepší odstraňování vlhkosti mezi jednotlivými fázemi
• Prodloužená životnost zařízení

Běžné chyby ve výpočtech

Vyvarujte se těchto častých chyb při výpočtu kompresního poměru:

Metody ověřování

Ověřte výpočty kompresního poměru pomocí více přístupů:

Údaje o výrobci: Porovnejte vypočtené poměry se specifikacemi výrobce kompresoru a výkonnostními křivkami.

Měření v terénu: K měření skutečného vstupního a výstupního tlaku během provozu používejte kalibrované tlakoměry.

Testování výkonu: Sledujte účinnost kompresoru a spotřebu energie, abyste ověřili vypočtené poměry.

Systémová analýza: Vyhodnoťte celkový výkon systému a zajistěte, aby kompresní poměry splňovaly požadavky aplikace.

Susan, provozní inženýrka v automobilce v Michiganu, nás kontaktovala kvůli problémům s účinností systému stlačeného vzduchu. "Vypočítávala jsem kompresní poměr pomocí manometrických tlaků a dostávala jsem nemožné výsledky," vysvětlila. "Jakmile jsme opravili výpočet na použití absolutních tlaků, zjistili jsme, že náš skutečný poměr je 11,2:1 místo 8:1, jak jsme si mysleli. Úpravou požadavků na tlak v systému a přidáním druhého stupně jsme snížili spotřebu energie o 28% a zároveň jsme zlepšili kvalitu vzduchu pro naše aplikace s válci bez tyčí."

Jaké jsou optimální kompresní poměry pro různé typy kompresorů a aplikace?

Různé technologie kompresorů a pneumatické aplikace vyžadují specifické kompresní poměry pro dosažení optimální účinnosti, spolehlivosti a výkonu v průmyslových systémech.

Optimální kompresní poměry se liší podle typu kompresoru: pístové kompresory mají nejlepší výkon při poměru 6:1-8:1 na stupeň, šroubové kompresory při poměru 8:1-12:1, odstředivé kompresory při poměru 3:1-4:1 na stupeň, přičemž pneumatické aplikace, jako jsou beztlakové válce, obvykle vyžadují systémové poměry 7:1-9:1 pro optimální rovnováhu účinnosti a výkonu.

Optimalizace pístových kompresorů

Pístové kompresory mají na základě své mechanické konstrukce a termodynamických vlastností specifické limity kompresního poměru.

Jednostupňové limity: Jednostupňové pístové kompresory by neměly překračovat kompresní poměr 8:1 z důvodu nadměrné teploty na výtlaku a snížení teploty na výtlaku. objemová účinnost². Optimální výkonnost se dosahuje při poměru 6:1-7:1.

Úvahy o teplotě při vypouštění: Vyšší kompresní poměry vytvářejí nadměrné teplo, přičemž teploty na výtlaku se řídí tímto vztahem: T_vybíjení = T_vstup × (CR)^0,283 pro adiabatickou kompresi.

Dopad objemové účinnosti: Kompresní poměr přímo ovlivňuje objemovou účinnost podle: ηv = 1 - C × [(CR)^(1/n) - 1], kde C je objemové procento odbavení a n je polytropický exponent³.

Charakteristika rotačního šroubového kompresoru

Rotační šroubové kompresory zvládají vyšší kompresní poměry díky kontinuálnímu procesu komprese a zabudovanému chlazení.

Optimální provozní rozsah: Většina rotačních šroubových kompresorů pracuje efektivně při kompresním poměru 8:1 až 12:1, přičemž nejvyšší účinnost se obvykle pohybuje kolem 9:1-10:1.

Vstřikování oleje vs. bezolejové vstřikování: Jednotky se vstřikováním oleje mohou díky vnitřnímu chlazení zvládnout vyšší převodové poměry (až 15:1), zatímco bezolejové jednotky jsou omezeny na převodové poměry 8:1-10:1.

Výhody frekvenčního měniče: Řízené VSD⁴ Šroubové kompresory mohou automaticky optimalizovat kompresní poměry na základě poptávky, čímž se zvyšuje celková účinnost systému o 15-30%.

Aplikace odstředivých kompresorů

Odstředivé kompresory využívají principy dynamické komprese, což vyžaduje odlišné přístupy k optimalizaci.

Omezení etapy: Jednotlivé stupně jsou omezeny na kompresní poměry 3:1-4:1 z důvodu aerodynamických omezení a omezení nárůstu.

Vícestupňový design: Vysokotlaké aplikace vyžadují více stupňů s mezichlazením, obvykle 2-4 stupně u průmyslových pneumatických systémů.

Závislosti průtoku: Odstředivé kompresory jsou nejúčinnější při vysokých průtocích (>1000 CFM), takže jsou vhodné pro velké pneumatické systémy s více válci bez tyčí a dalšími komponenty.

Specifické požadavky na aplikaci

Různé pneumatické aplikace mají specifické požadavky na kompresní poměr pro optimální výkon:

Standardní pneumatické nářadí: Pro dostatečný výkon a účinnost je třeba 90-100 PSIG (kompresní poměr 7:1-8:1).

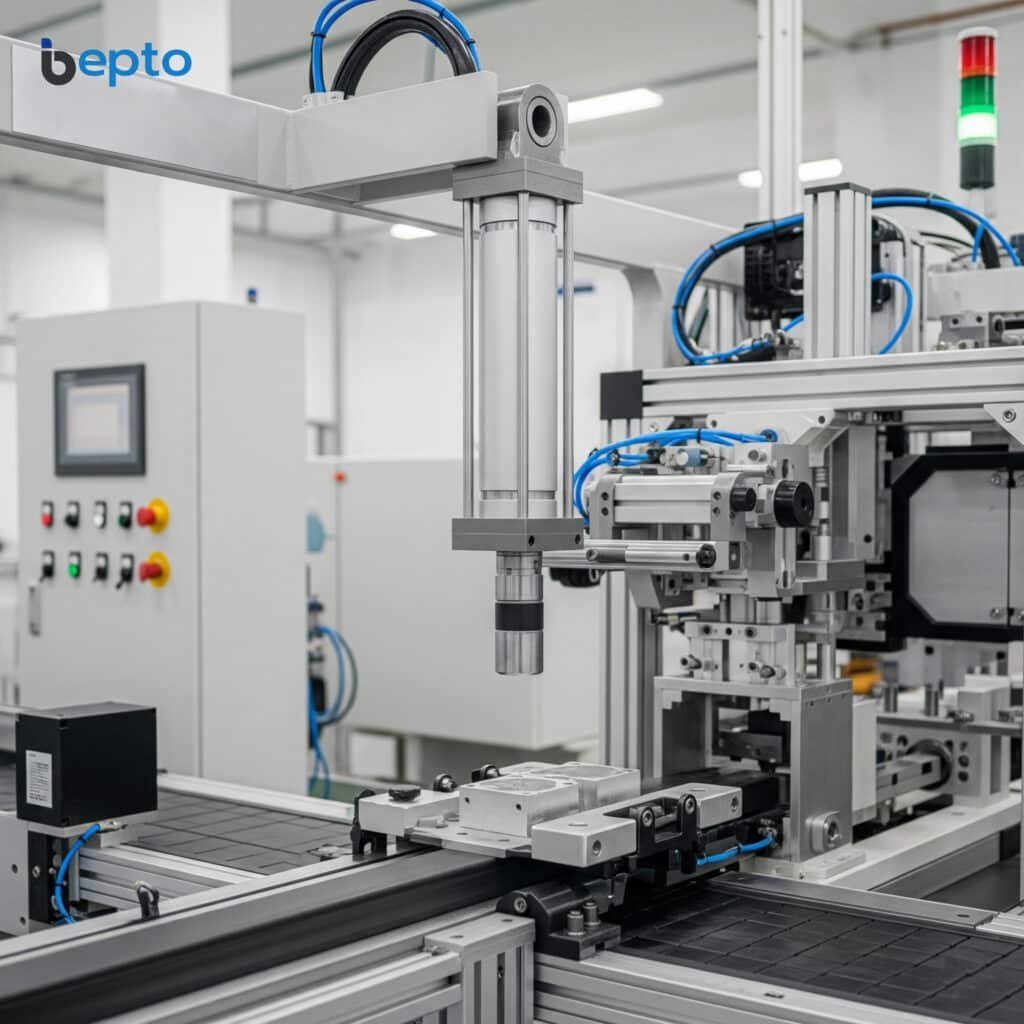

Aplikace beztyčových válců: Optimální výkon při 100-125 PSIG (kompresní poměr 8:1-9:1) pro hladký chod a přesné polohování.

Vysoce přesné aplikace: Může vyžadovat více než 150 PSIG (kompresní poměr 11:1+) pro dostatečnou sílu a tuhost, ale vyžaduje pečlivý návrh systému.

Zpracování žádostí: Potravinářské, farmaceutické a jiné citlivé aplikace mohou vyžadovat specifické tlakové rozsahy bez ohledu na účinnost.

Návrh vícestupňového systému

Vícestupňová komprese optimalizuje účinnost pro aplikace s vysokým kompresním poměrem:

Optimální poměry fází: Pro dosažení maximální účinnosti by měly být poměry stupňů přibližně stejné: Poměr stupňů = (celkový CR)^(1/n) kde n je počet stupňů.

Výhody mezichlazení: Chlazení mezi jednotlivými stupni snižuje spotřebu energie o 15-25% a zlepšuje kvalitu vzduchu odstraněním vlhkosti.

Rozdělení tlakového poměru: Pro optimalizaci specifických výkonových charakteristik nebo přizpůsobení se omezením zařízení lze použít nestejné poměry stupňů.

Optimalizace energetické účinnosti

Volba kompresního poměru významně ovlivňuje spotřebu energie a provozní náklady:

Specifická spotřeba energie: Požadavky na výkon rostou exponenciálně s kompresním poměrem přibližně takto: Výkon ∝ (CR)^0,283 pro adiabatická komprese⁵.

Optimalizace tlaku v systému: Provoz při nejnižším praktickém tlaku v systému snižuje kompresní poměr a spotřebu energie při zachování odpovídajícího výkonu pneumatických komponent.

Řízení zátěže: Proměnlivé kompresní poměry prostřednictvím řídicích systémů mohou optimalizovat spotřebu energie na základě aktuálních vzorců poptávky.

Úvahy o spolehlivosti

Kompresní poměr ovlivňuje spolehlivost zařízení a požadavky na údržbu:

Stres složek: Vyšší převodové poměry zvyšují mechanické namáhání ventilů, pístů a dalších součástí a snižují životnost.

Intervaly údržby: Kompresory pracující v optimálních poměrech obvykle vyžadují o 30-50% méně údržby než kompresory pracující v nadměrných poměrech.

Způsoby selhání: Mezi časté závady spojené s nadměrným kompresním poměrem patří selhání ventilů, problémy s ložisky a problémy s chladicím systémem.

Pokyny pro výběr

Pro volbu optimálního kompresního poměru použijte tyto pokyny:

Krok 1: Určení minimálního požadovaného tlaku v systému pro pneumatické komponenty
Krok 2: Přidejte tlakové ztráty pro distribuci, úpravu a bezpečnostní rezervy.
Krok 3: Výpočet kompresního poměru pomocí absolutních tlaků
Krok 4: Porovnejte s omezeními typu kompresoru a křivkami účinnosti.
Krok 5: Zvažte vícestupňovou konstrukci, pokud jsou překročeny limity pro jeden stupeň.
Krok 6: Ověřte výběr pomocí analýzy energie a spolehlivosti

Ve společnosti Bepto spolupracujeme se zákazníky na optimalizaci jejich systémů stlačeného vzduchu pro naše aplikace bez tyčových válců a zajišťujeme, aby byly kompresní poměry správně přizpůsobeny jak možnostem kompresoru, tak požadavkům na pneumatické komponenty pro dosažení maximální účinnosti a spolehlivosti.

Jak ovlivňuje kompresní poměr energetickou účinnost a životnost zařízení?

Kompresní poměr má zásadní vliv na spotřebu energie i spolehlivost zařízení, přičemž optimální poměr přináší výrazné úspory nákladů a delší životnost ve srovnání se špatně navrženými systémy.

Kompresní poměr ovlivňuje energetickou účinnost exponenciálně, přičemž spotřeba energie se zvyšuje přibližně o 7-10% při každém zvýšení poměru o 1:1 nad optimální úroveň, zatímco nadměrné poměry (>12:1 jednostupňové) mohou snížit životnost zařízení o 50-70% v důsledku zvýšeného namáhání součástí, vyšších provozních teplot a zrychleného opotřebení.

Vztahy mezi spotřebou energie

Vztah mezi kompresním poměrem a spotřebou energie se řídí dobře zavedenými termodynamickými principy, které lze kvantifikovat a optimalizovat.

Teoretické požadavky na výkon: Pro adiabatickou kompresi platí následující teoretický výkon: P = (n/(n-1)) × P₁ × V₁ × [(P₂/P₁)^((n-1)/n) - 1].

Kde:

• P = požadovaný výkon
• n = polytropický exponent (obvykle 1,3-1,4 pro vzduch)
• P₁, P₂ = vstupní a výstupní tlak
• V₁ = vstupní objemový průtok

Praktický energetický dopad: Reálná spotřeba energie roste rychleji než teoretické výpočty v důsledku ztrát účinnosti, vzniku tepla a mechanického tření.

Požadavky na výrobu tepla a chlazení

Při vyšších kompresních poměrech vzniká výrazně více tepla, což vyžaduje vyšší chladicí výkon a spotřebu energie.

Výpočet nárůstu teploty: Výstupní teplota se zvyšuje v závislosti na: T₂ = T₁ × (CR)^((γ-1)/γ) kde γ je měrné teplo (1,4 pro vzduch).

Vliv chladicího systému: Vyšší kompresní poměry vyžadují:

• Větší mezichladiče a dochlazovače
• Vyšší průtoky chladicí vody
• Výkonnější chladicí ventilátory
• Další výměníky tepla

Náklady na sekundární energii: Chladicí systémy mohou spotřebovat 15-25% dodatečné energie na každé zvýšení kompresního poměru o 2:1 nad optimální úroveň.

Dopad na životnost a spolehlivost zařízení

Kompresní poměr přímo ovlivňuje úroveň namáhání a životnost součástí celého systému stlačeného vzduchu.

Faktory mechanického namáhání: Vyšší poměry zvyšují:

• Tlaky a síly ve válcích
• Zatížení ložisek a rychlost opotřebení
• Namáhání ventilů a únavové cykly
• Těsnicí tlakové rozdíly

Složka Vztahy v životě: Životnost obvykle exponenciálně klesá s kompresním poměrem:

Analýza nákladů na údržbu

Provoz při nadměrných kompresních poměrech výrazně zvyšuje nároky na údržbu a náklady.

Zvýšená četnost údržby: Vyšší poměry vyžadují:

• Častější výměna oleje z důvodu tepelné poruchy
• Dřívější výměny ventilů z důvodu stresu
• Zvýšená údržba ložisek v důsledku vyššího zatížení
• Častější servis chladicího systému

Srovnání nákladů na údržbu:

• Optimální poměr (7:1): $0,02 za hodinu provozu
• Vysoký poměr (10:1): $0,035 na provozní hodinu (zvýšení o 75%)
• Nadměrný poměr (13:1): $0,055 za provozní hodinu (zvýšení o 175%)

Dopad na kvalitu ovzduší

Kompresní poměr ovlivňuje kvalitu stlačeného vzduchu dodávaného do pneumatických součástí, jako jsou beztlakové válce.

Obsah vlhkosti: Při vyšších kompresních poměrech vzniká více kondenzátu, což vyžaduje zdokonalené systémy úpravy vzduchu a zvyšuje riziko problémů s vlhkostí pneumatických součástí.

Úrovně kontaminace: Nadměrné teplo z vysokých kompresních poměrů může způsobit přelévání oleje a jeho znečištění, což je problematické zejména u přesných pneumatických aplikací.

Vliv teploty: Horký stlačený vzduch z vysokého kompresního poměru může způsobit tepelnou roztažnost pneumatických válců, což ovlivňuje přesnost polohování a výkonnost těsnění.

Strategie optimalizace systému

Implementací těchto strategií optimalizujete kompresní poměr pro dosažení maximální účinnosti a spolehlivosti:

Optimalizace tlaku: Pracujte s nejnižším praktickým tlakem v systému, který odpovídá požadavkům aplikace. Snížení tlaku v systému ze 125 PSIG na 100 PSIG může zvýšit účinnost o 12-15%.

Vícestupňová implementace: Pro vysokotlaké aplikace používejte vícestupňovou kompresi, abyste zachovali optimální poměry stupňů a zvýšili celkovou účinnost.

Regulace otáček: Zavedení pohonů s proměnlivými otáčkami pro optimalizaci kompresních poměrů na základě aktuální poptávky, čímž se sníží spotřeba energie v obdobích s nízkou poptávkou.

Snížení úniku ze systému: Minimalizujte netěsnosti systému, abyste snížili zatížení kompresoru a umožnili provoz při nižších kompresních poměrech.

Metody ekonomické analýzy

Kvantifikace ekonomického dopadu optimalizace kompresního poměru:

Výpočet nákladů na energii: Roční náklady na energii = výkon (kW) × provozní hodiny × sazba za elektřinu ($/kWh)

Analýza nákladů životního cyklu: Zahrňte počáteční náklady na zařízení, náklady na energii, náklady na údržbu a náklady na výměnu během životního cyklu zařízení.

Doba návratnosti: Výpočet doby návratnosti u projektů optimalizace kompresního poměru: Návratnost = počáteční investice / roční úspory

Návratnost investic: ROI = (roční úspory - roční náklady) / počáteční investice × 100%

Příklady případových studií

Optimalizace výrobního závodu: Texaský výrobce automobilových dílů snížil kompresní poměr z 11:1 na 8:1 zavedením dvoustupňové komprese, což vedlo k:

• 22% snížení spotřeby energie
• $18 000 ročních úspor energie
• 60% snížení nákladů na údržbu
• Zlepšená kvalita vzduchu pro přesné pneumatické aplikace

Zařízení na zpracování potravin: Kalifornský zpracovatel potravin optimalizoval tlak a kompresní poměr v systému a dosáhl:

• Snížení spotřeby energie 15%
• Prodloužená životnost kompresoru z 8 na 12 let
• Zlepšení kvality výrobků díky lepší kvalitě ovzduší
• $25 000 ročních úspor nákladů

Monitorovací a řídicí systémy

Zavedení monitorovacích systémů pro udržení optimálních kompresních poměrů:

Monitorování v reálném čase: Sledujte vstupní a výstupní tlaky, teploty a spotřebu energie, abyste zjistili možnosti optimalizace.

Automatizované řízení: Používejte řídicí systémy k automatickému nastavení kompresních poměrů na základě vzorců poptávky a algoritmů optimalizace účinnosti.

Trendování výkonu: Analyzujte dlouhodobé údaje o výkonnosti, abyste zjistili trendy degradace a optimalizovali plány údržby.

Michael, který řídí zařízení v balírně v Pensylvánii, se podělil o své zkušenosti s optimalizací kompresního poměru: "Provozovali jsme naše kompresory s kompresním poměrem 13:1 a měli jsme neustálé problémy s údržbou našich pneumatických systémů, včetně častých poruch těsnění v našich válcích bez tyčí. Po spolupráci s firmou Bepto, která optimalizovala náš kompresní poměr na 8:1 pomocí přepracování systému, jsme snížili naše náklady na energii o $32 000 ročně a prodloužili životnost našeho zařízení v průměru o 40%. Zlepšená kvalita vzduchu také odstranila problémy s polohováním, které jsme měli s našimi přesnými pneumatickými aplikacemi."

Závěr

Správný výpočet a optimalizace kompresního poměru je zásadní pro efektivní provoz pneumatického systému, přičemž optimální poměr 7:1-9:1 zajišťuje nejlepší rovnováhu mezi energetickou účinností, spolehlivostí zařízení a výkonem beztlakových válců a dalších pneumatických součástí.

Často kladené otázky o kompresním poměru kompresoru
