Når standardgribefingre ikke kan håndtere dine komplekse emner pålideligt, vil hver tabt komponent og hvert forkert justeret emne sende dine produktionsomkostninger i vejret. Disse håndteringsfejl gør ikke bare din produktionslinje langsommere - de skaber en række kvalitetsproblemer, som kan ødelægge hele din produktionsproces.
Succes med design af brugerdefinerede gribefingre afhænger af præcis analyse af emnegeometri, materialevalg baseret på anvendelseskrav, korrekte beregninger af kraftfordeling og integration med kompatible pneumatiske aktuatorer for at sikre pålidelig gribeydelse.
Som Chuck, salgsdirektør hos Bepto Pneumatics, har jeg hjulpet dusinvis af producenter med at overvinde deres mest udfordrende håndteringsscenarier. Så sent som i sidste uge arbejdede jeg med en virksomhed i Texas, som øgede deres succesrate for håndtering af delikat elektronik fra 78% til 99,2% gennem strategisk redesign af gribefingrene. 🎯
Indholdsfortegnelse
- Hvorfor er specialdesignede gribefingre afgørende for komplekse dele?
- Hvordan beregner man den optimale grebskraft for sarte komponenter?
- Hvilke materialer giver den bedste ydeevne til brugerdefinerede griberapplikationer?
- Hvorfor påvirker valg af pneumatisk aktuator succesen med gribefingre?
Hvorfor er specialdesignede gribefingre afgørende for komplekse dele?
Standardgribeløsninger kan simpelthen ikke imødekomme de unikke udfordringer ved moderne produktionskompleksitet.
Specialdesignede gribefingre er afgørende ved håndtering af uregelmæssigt formede emner, skrøbelige materialer, varierende emnestørrelser, eller når standardgribere forårsager skader, positioneringsfejl eller upålidelig gribeydelse i din specifikke applikation.
Komplekse emneegenskaber, der kræver tilpassede løsninger
Uregelmæssige geometrier, sarte overflader, varierende vægt og krav om præcis positionering kræver alle specialdesignede gribefingre. Standardløsninger går ofte på kompromis med enten delintegriteten eller håndteringssikkerheden.
Designovervejelser for optimal ydeevne
- Kontaktfladeareal: Maksimerer grebets stabilitet og minimerer trykpunkter
- Fingergeometri: Matchende delkonturer for sikker, skadefri håndtering
- Kraftfordeling: Sikrer et jævnt tryk på alle kontaktpunkter
- Krav til godkendelse: Tilpasning til emnevariationer og positioneringstolerancer
Jeg arbejdede sammen med Sarah, en produktionsingeniør på en fabrik for rumfartskomponenter i Washington. Hendes team kæmpede med en faldhastighed på 15% på komplekse titaniumbeslag ved hjælp af standard Parallelle gribere1. Vi designede brugerdefinerede, buede gribefingre, der passede perfekt til beslagets geometri, hvilket reducerede fald til mindre end 0,5% og samtidig eliminerede ridser i overfladen. 🚀
| Sammenligning af brugerdefinerede og standardgribere | Brugerdefineret Bepto-design | Standardløsning |
|---|---|---|
| Delens skadesfrekvens | <0,5% | 5-15% |
| Positioneringsnøjagtighed | ±0,1 mm | ±0,5 mm |
| Cykluspålidelighed | 99.8% | 85-90% |
| Udviklingstid | 2-3 uger | Ikke relevant |

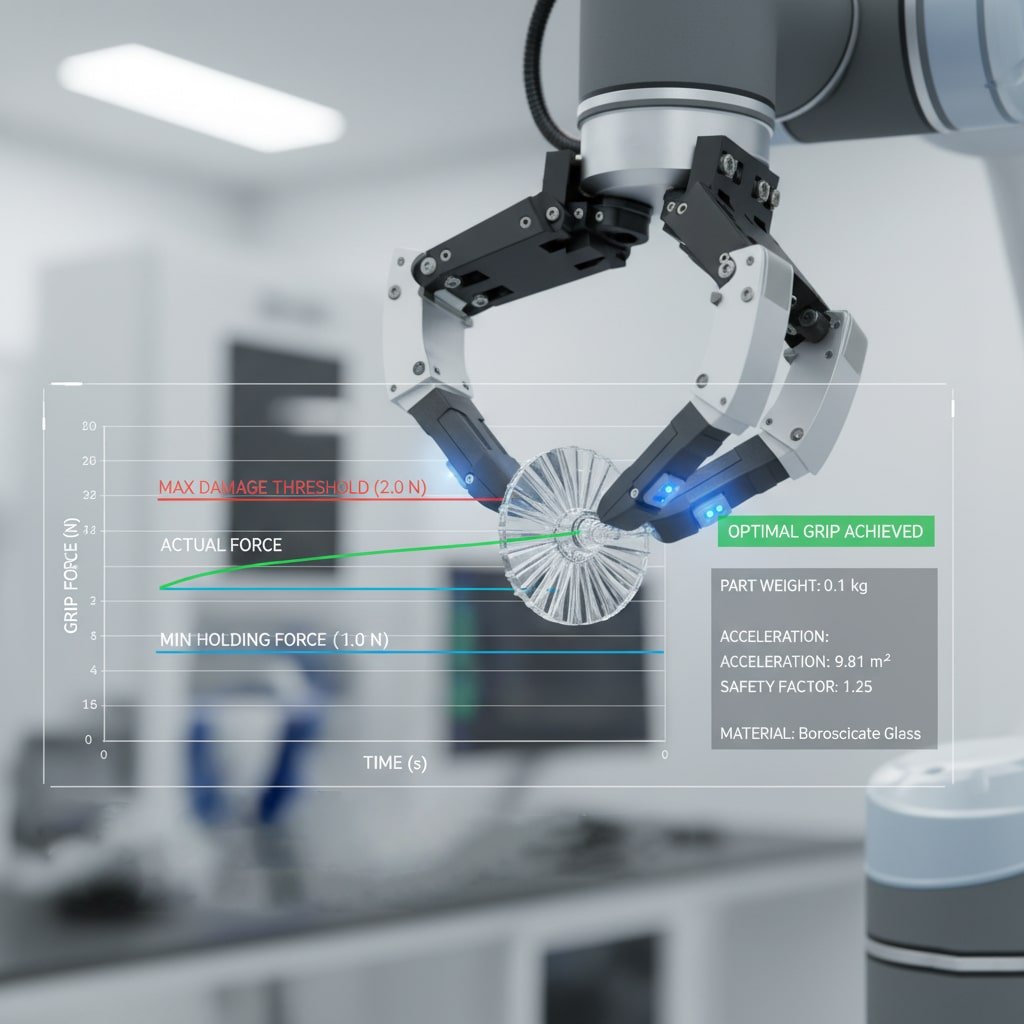

Hvordan beregner man den optimale grebskraft for sarte komponenter?
Præcise kraftberegninger forhindrer både beskadigelse af dele og grebsfejl i kritiske applikationer.
Beregn den optimale grebskraft ved at bestemme den mindste holdekraft baseret på emnets vægt og acceleration, og anvend derefter sikkerhedsfaktorer, mens du holder dig under tærsklen for materialeskader - typisk 1,5-2 gange minimumskraften for stive emner og 1,2-1,5 gange for sarte komponenter.
Metode til kraftberegning
- Krav til statisk kraft: Delens vægt × tyngdekraft × sikkerhedsfaktor
- Tilføjelse af dynamisk kraft: Accelerationskræfter under bevægelse
- Materielle begrænsninger: Maksimalt tilladte overfladetryk
- Miljømæssige faktorer: Temperatur-, vibrations- og forureningseffekter
Integration af pneumatiske systemer
Vores stangløse cylindre giver den præcise kraftkontrol, der er nødvendig for brugerdefinerede gribeapplikationer. Den jævne, ensartede bevægelse eliminerer kraftspidser, der kan beskadige sarte dele eller forårsage fejl i grebet.
Avancerede teknikker til kraftkontrol
- Trykregulering: Finjustering af grebskraften gennem præcis kontrol af lufttrykket
- Feedback-systemer: Kraftovervågning i realtid for ensartet ydeevne
- Adaptivt greb: Automatisk kraftjustering baseret på delregistrering
Hvilke materialer giver den bedste ydeevne til brugerdefinerede griberapplikationer?
Materialevalget har direkte indflydelse på gribefingrenes holdbarhed, beskyttelsen af emnerne og den langsigtede ydeevne.
Aluminiumslegeringer giver et fremragende forhold mellem styrke og vægt til generelle anvendelser, mens specialiserede polymerer som PEEK giver kemisk modstandsdygtighed og lav friktion, og gummiblandinger giver et overlegent greb på glatte overflader uden mærker.
Matrix for materialevalg
- Aluminium 6061: Let, bearbejdelig, omkostningseffektiv til de fleste anvendelser
- Rustfrit stål: Høj styrke, korrosionsbestandighed til barske miljøer
- PEEK-polymer2: Kemikalieresistens, lav friktion, FDA-overholdelse
- Urethan-forbindelser: Højt greb, mærkefri kontakt, vibrationsdæmpning
Muligheder for overfladebehandling
Forskellige belægninger og behandlinger kan forbedre gribefingrenes ydeevne:
- Anodisering3: Forbedret slidstyrke og overfladehårdhed
- Overstøbning af gummi: Forbedret greb uden mærkning af dele
- Teksturerede overflader: Øget friktion til udfordrende materialer
På en fabrik for medicinsk udstyr i North Carolina hjalp vi ingeniør Michael med at løse en kritisk håndteringsudfordring med sterile glasflasker. Standard metalgribere forårsagede mikrobrud, hvilket førte til dyre produkttab. Vores brugerdefinerede PEEK-gribefingre med specialiseret overfladestrukturering eliminerede brud, samtidig med at kravene til det sterile miljø blev overholdt. 💊
Hvorfor påvirker valg af pneumatisk aktuator succesen med gribefingre?
Aktuatoren udgør grundlaget for alle gribefingrenes egenskaber.
Valg af pneumatisk aktuator bestemmer grebskraftens konsistens, positioneringsnøjagtigheden, cyklushastigheden og den langsigtede pålidelighed. stangløse cylindre4 ideelle til brugerdefinerede gribeopgaver på grund af deres præcise styring, kompakte design og jævne driftsegenskaber.
Fordele ved stangløse cylindre til griberapplikationer
- Præcis kraftkontrol: Ensartet grebstryk gennem hele slaget
- Kompakt design: Minimalt pladsbehov i stramme automatiseringslayouts
- Problemfri betjening: Eliminerer vibrationer, der kan forårsage skade på dele
- Høj cykluslevetid: Pålidelig ydeevne i krævende produktionsmiljøer
Overvejelser om integration
Korrekt aktuatordimensionering sikrer optimal ydeevne for gribefingeren:
- Krav til styrken: Tilpasning af aktuatorudgang til beregnede grebskræfter
- Hastighedskontrol: Balance mellem cyklustid og skånsom håndtering af emner
- Positioneringsnøjagtighed: Opnåelse af de nødvendige tolerancer for grebspositionering
- Miljømæssig kompatibilitet: Valg af passende tætninger og materialer
Bepto Advantage i brugerdefinerede applikationer
Vores stangløse cylindre integreres problemfrit med brugerdefinerede gribefingerdesigns og giver den præcise kontrol og pålidelighed, der er nødvendig for kompleks håndtering af emner. Vi tilbyder hurtig prototypesupport og kan ændre standardenheder, så de opfylder specifikke anvendelseskrav.
Konklusion
Brugerdefineret gribefingerdesign forvandler komplekse udfordringer med håndtering af emner til konkurrencemæssige fordele gennem præcis konstruktion, korrekt materialevalg og kompatibel integration af pneumatiske aktuatorer.
Ofte stillede spørgsmål om specialdesignede gribefingre
Q: Hvor lang tid tager udviklingen af brugerdefinerede gribefingre typisk?
A: Udviklingstiden varierer fra 2-4 uger afhængigt af kompleksiteten, inklusive design-, prototyping- og testfaser. Vi fremskynder denne proces gennem vores omfattende erfaring og evne til at lave hurtige prototyper.
Q: Kan brugerdefinerede gribefingre håndtere flere emnevariationer?
A: Ja, adaptive gribefingerdesigns kan imødekomme emnevariationer gennem justerbare kontaktflader, fleksible materialer eller modulære fingerkonfigurationer, der tilpasser sig forskellige geometrier.
Q: Hvad er den typiske omkostningsforskel mellem specialfremstillede og standardiserede griberløsninger?
A: Tilpassede gribefingre koster typisk 30-50% mere i starten, men giver ofte 200-300% ROI gennem reducerede skader på emner, forbedrede cyklustider og eliminerede omarbejdningsomkostninger.
Q: Hvordan sikrer man, at brugerdefinerede gribefingre ikke beskadiger følsomme dele?
A: Vi bruger Finite element-analyse5 for at optimere fordelingen af kontakttryk, vælge passende materialer og udføre omfattende test med faktiske dele før endelig implementering.
Spørgsmål: Er brugerdefinerede gribefingre kompatible med eksisterende automatiseringssystemer?
A: De fleste specialdesignede gribefingre kan integreres med eksisterende pneumatiske systemer, men det kan være nødvendigt at opgradere aktuatorerne for at opnå optimal ydeevne og pålidelighed.
-
Se diagrammer over almindelige mekanismer, f.eks. knaster eller koblinger, der skaber den lineære bevægelse i parallelle gribere. ↩
-
Læs det tekniske datablad for Polyether Ether Ketone (PEEK), en højtydende termoplast, der er kendt for sin mekaniske styrke og kemiske resistens. ↩
-
Lær om den elektrokemiske anodiseringsproces, og hvordan den skaber et holdbart, korrosionsbestandigt og dekorativt oxidlag på overfladen af aluminium. ↩
-
Udforsk de forskellige typer af stangløse cylindre, såsom magnetisk koblede og mekanisk koblede, og forstå deres arbejdsprincipper. ↩
-
Få et overblik over Finite Element Analysis (FEA), en computerbaseret metode til at forudsige, hvordan et produkt reagerer på kræfter, vibrationer og andre fysiske påvirkninger i den virkelige verden. ↩
