Din pneumatiske cylinder hakker, dine cyklustider er inkonsekvente, og produktionskvaliteten lider. Du har justeret trykket, tjekket tætninger og udskiftet fittings - men den uregelmæssige bevægelse fortsætter. Problemet er måske slet ikke din cylinder; det kan være, at du bruger den forkerte hastighedskontrolmetode til din applikation.
Meter-in hastighedskontrol1 begrænser luftstrømmen ind i cylinderen for at regulere ud- og indtrækningshastigheden, mens meter-out begrænser udstødningsluftstrømmen ud af cylinderen. Meter-out giver overlegen belastningskontrol og jævn bevægelse under varierende belastninger, hvilket gør den til den foretrukne metode til de fleste industrielle anvendelser, mens meter-in fungerer bedst til lette, tyngdekraftsassisterede bevægelser, hvor præcis positionering ikke er kritisk.
I sidste måned arbejdede jeg med Marcus, en produktionsingeniør hos en producent af bildele i Michigan, som kæmpede med inkonsekvente cyklustider på en vertikal montagestation. Hans team havde brugt meter-in-styring i tre år og justerede konstant flowstyringen for at kompensere for variationer i belastningen. Inden for to dage efter skiftet til meter-out-konfiguration med vores Bepto-flowkontrolventiler faldt hans cyklustidsvariation fra ±0,8 sekunder til ±0,1 sekunder - og forvandlede en flaskehals til en pålidelig proces. 🎯
Indholdsfortegnelse
- Hvad er den grundlæggende forskel mellem Meter-In og Meter-Out kontrol?
- Hvornår skal du bruge Meter-Out vs. Meter-In Speed Control?
- Hvordan påvirker belastningsforholdene valget af hastighedskontrolmetode?
- Hvad er den bedste praksis for implementering af pneumatisk hastighedskontrol?
Hvad er den grundlæggende forskel mellem Meter-In og Meter-Out kontrol?
At forstå fysikken bag disse to metoder er afgørende for alle, der designer eller fejlfinder pneumatiske systemer - forskellen går langt ud over blot ventilplacering. 🔧
Meter-in-styring begrænser trykluften, før den kommer ind i cylinderkammeret, hvilket skaber en trykforskel, der bremser stemplets bevægelse, mens meter-out-styring tillader fuldt tryk ind i cylinderen, men begrænser udstødningsstrømmen, hvilket skaber modtryk2 der giver kontrolleret modstand mod den bevægelige last. Denne grundlæggende forskel i trykdynamik bestemmer stabilitet, styrbarhed og anvendelsesmuligheder.
Meter-In kontrolmekanik
I en meter-in-konfiguration er flowkontrolventilen installeret på cylinderens forsyningsport. Når luften kommer ind gennem den begrænsede åbning:
- Trykket opbygges gradvist i udtrækskammeret
- Cylinderen modtager reduceret tryk sammenlignet med forsyningslinjen
- Stempelacceleration afhænger af indgående flowhastighed
- Udstødningsluft kommer ud ubegrænset gennem den modsatte port
Det skaber en “udsultet” tilstand, hvor cylinderen kun kan bevæge sig så hurtigt, som der kan komme luft ind gennem begrænsningen.
Mekanik til kontrol af målerudtag
Med meter-out-konfiguration er flowkontrolventilen placeret på udstødningsporten:
- Fuldt forsyningstryk kommer ind i det udvidede kammer med det samme
- A pude af indespærret luft dannes i tilbagetrækningskammeret
- Dette modtryk skaber kontrolleret modstand
- Stemplet kan kun bevæge sig så hurtigt som udstødningsluften kan slippe ud
Tænk på det som at styre en bils hastighed: meter-in er som at begrænse brændstoftilførslen til motoren, mens meter-out er som at bremse - den ene sulter kraft, den anden giver kontrolleret modstand.

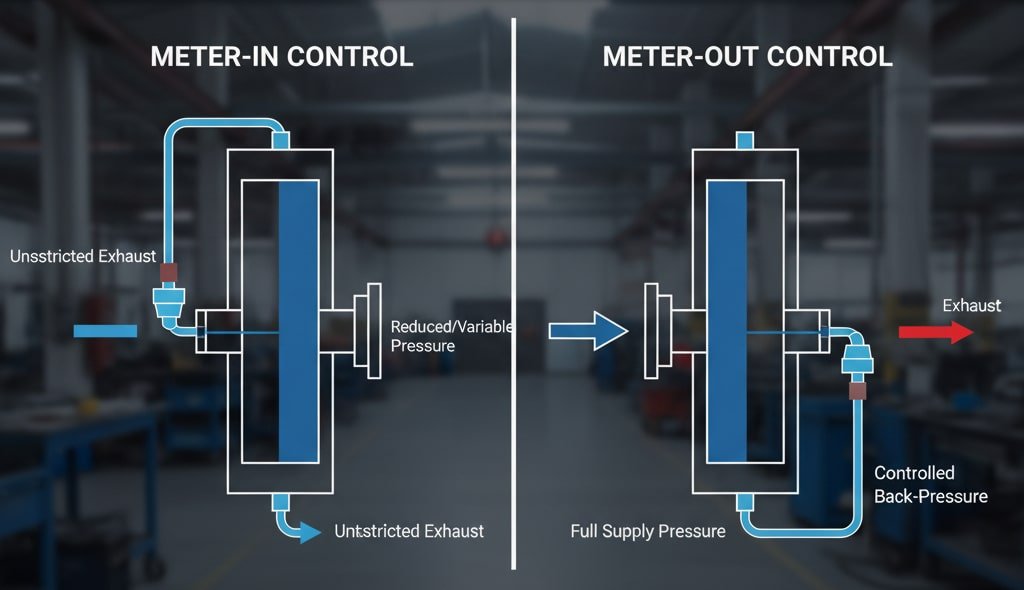

Visuel sammenligning
| Aspekt | Meter-In | Meter-Out |
|---|---|---|
| Placering af flowkontrol | Forsyningsport (indløb) | Udstødningsport (udløb) |
| Udvidelse af kammertryk | Reduceret/variabel | Fuldt forsyningstryk |
| Tryk i tilbagetrækningskammeret | Atmosfærisk (udluftet) | Forhøjet (modtryk) |
| Kontrolmekanisme | Sult efter tryk | Kontrolleret modstand |
| Energieffektivitet | Lavere (spildt trykfald) | Højere (bruger fuldt tryk) |
Hos Bepto fremstiller vi både meter-in og meter-out flowreguleringsventiler, men vi anbefaler meter-out til ca. 85% af applikationer baseret på vores tekniske analyse og felterfaring på tværs af tusindvis af installationer verden over. 📊
Hvornår skal du bruge Meter-Out vs. Meter-In Speed Control?
Hvis man vælger den forkerte hastighedskontrolmetode, kan det føre til rykvise bevægelser, for tidligt slid på komponenterne og frustrerede vedligeholdelsesteams - men udvælgelseskriterierne er faktisk ret enkle, når man først har forstået principperne.
Brug meter-out-styring til lodrette belastninger, variable belastninger, præcisionspositionering og enhver applikation, der kræver jævn, ensartet bevægelse, da modtrykket giver indbygget dæmpning og belastningsmodstand. Reserver meter-in-kontrol til horisontale opgaver med let belastning, tyngdekraftsassisterede bevægelser eller situationer, hvor du specifikt har brug for hurtig indledende acceleration med gradvis deceleration.
Meter-out: Den industrielle standard
Ideelle anvendelser:
- Lodrette løfteoperationer (kæmper mod tyngdekraften)
- Variable eller uforudsigelige belastninger (ændring af arbejdsemnets vægt)
- Præcisionspositioneringsopgaver (samling, afprøvning)
- Skubbeoperationer (presning, stempling)
- Enhver applikation, der kræver jævn bevægelse under belastning
Hvorfor det fungerer bedre:
Det modtryk, der skabes i udstødningskammeret, fungerer som en pneumatisk støddæmper, der forhindrer belastningen i at “løbe væk” og forårsage rykvise bevægelser. Det er især vigtigt, når lasten hjælper cylinderen med at bevæge sig (som når man sænker en vægt).
Succeshistorie fra den virkelige verden:
Jennifer, der er leder af en pakkelinje på et fødevareforarbejdningsanlæg i Wisconsin, oplevede produktskader på grund af uensartede cylinderhastigheder i en vertikal stabelapplikation. Hendes OEM-leverandør foreslog at udskifte hele cylinderenheden til $3.200. I stedet analyserede vi hendes system og fandt ud af, at hendes team utilsigtet havde installeret flowkontroller i meter-in-konfiguration under en vedligeholdelsesprocedure.
Vi leverede korrekt klassificerede Bepto meter-out flowkontrolventiler ($180 samlet investering) og gav installationsvejledning. Inden for en time kørte hendes linje problemfrit uden produktskader - en omkostningsbesparelse på 95% sammenlignet med OEM-anbefalingen. 💰
Meter-In: Specialiserede applikationer
Passende anvendelser:
- Vandrette bevægelser med lette belastninger (ingen tyngdekraftskomponent)
- Tyngdekraft-assisteret sænkning hvor du ønsker kontrolleret nedstigning
- Applikationer, der kræver hurtig startacceleration
- Enkle tænd/sluk-bevægelser uden krav til præcision
- Omkostningsfølsomme applikationer med minimale krav til ydeevne
Begrænsninger, der skal overvejes:
- Dårlig evne til at holde på belastningen
- Modtagelig for hastighedsvariationer med belastningsændringer
- Kan forårsage rykvise eller ustabile bevægelser
- Reduceret kraftudgang (arbejder med reduceret tryk)
- Mulighed for “runaway”-tilstande med hjælpende belastninger
Beslutningsmatrix
| Din applikations karakteristika | Anbefalet metode |
|---|---|
| Lodret cylinderorientering | Meter-Out ✅ |
| Vandret med tunge/variable belastninger | Meter-Out ✅ |
| Præcisionspositionering påkrævet | Meter-Out ✅ |
| Jævn bevægelse er afgørende | Meter-Out ✅ |
| Vandret med konstant let belastning | Begge metoder er acceptable |
| Kun tyngdekraftsassisteret sænkning | Meter-In (nogle gange) |
| Absolut laveste pris, grundlæggende funktion | Meter-In |
Hvis du er i tvivl, så vælg meter-out - det er den sikreste og mest alsidige løsning, som bedre kan håndtere uventede forhold. Vores tekniske team kan gennemgå din specifikke applikation og give anbefalinger inden for 24 timer. 🚀
Hvordan påvirker belastningsforholdene valget af hastighedskontrolmetode?
Belastningskarakteristika er den vigtigste enkeltfaktor i valget af hastighedskontrolmetode - men de overses ofte under systemdesignet, hvilket fører til problemer med ydeevnen, som plager driften i årevis.
Variable belastninger, assisterende belastninger3 (tyngdekraft eller eksterne kræfter, der skubber med cylinderen), og belastninger med høj inerti kræver alle meter-out-styring for at opretholde en stabil bevægelse, mens meter-in-styring bliver mere og mere ustabil, når belastningsvariationen øges, fordi den ikke kan yde den modtryksmodstand, der er nødvendig for at modvirke belastningsinduceret acceleration. At forstå din belastningsprofil er afgørende for et pålideligt pneumatisk systems ydeevne.
Belastningsklassificering og kontrolpåvirkning
Modstandsdygtige belastninger (modsatrettet cylinderbevægelse)
Disse belastninger arbejder imod cylinderens bevægelsesretning:
- Eksempler: Vandrette skubbe-, løfte- og trykfjedre
- Meter-In ydeevne: Acceptabel til lette, ensartede belastninger
- Udmåling af ydelse: Fremragende - giver jævn, kontrolleret bevægelse
- Vigtige overvejelser: Belastningens størrelse og konsistens
Assisterende belastninger (hjælp til cylinderbevægelse)
Disse belastninger skubber i samme retning som cylinderens bevægelse:
- Eksempler: Lodret sænkning, systemer med tyngdekraft, hjælp til fjederretur
- Meter-In ydeevne: Dårlig til farlig - kan forårsage løbsk bevægelse
- Udmåling af ydelse: Vigtigt modtryk forhindrer løbskhed
- Vigtige overvejelser: Sikkerhed og bevægelseskontrol
Variable belastninger (ændrer sig i løbet af cyklussen)
Belastningens størrelse ændres under drift:
- Eksempler: Plukning af varierende produktstørrelser, operationer i flere trin
- Meter-In ydeevne: Meget dårlig - hastigheden varierer med belastningsændringer
- Udmåling af ydelse: Godt rygtryk tilpasser sig belastningsvariationer
- Vigtige overvejelser: Krav til konsistens
Teknisk analyse: Trykdynamik under belastning
Lad os undersøge, hvad der sker med en 50 mm cylinder med 6 bar forsyningstryk, der håndterer en variabel belastning på 500 N (±200 N variation):
| Tilstand | Meter-in-adfærd | Adfærd ved udløb af måler |
|---|---|---|
| Let belastning (300N) | Hurtigere hastighed, mindre kontrol | Konstant hastighed opretholdes |
| Nominel belastning (500N) | Designhastighed opnået | Konstant hastighed opretholdes |
| Tung belastning (700N) | Langsommere hastighed, mulig stalling | Let nedsat hastighed, stabil |
| Variation i hastighed | ±40-60% | ±5-10% |
| Bevægelseskvalitet | Rystende, uforudsigelig | Glat, kontrolleret |
Casestudie: Løsning af et kronisk problem med hastighedskontrol
Robert, der er vedligeholdelsesleder på en metalfabrik i Ohio, kontaktede os efter at have kæmpet med et system til overførsel af dele i otte måneder. Hans vertikale stangløs cylinder4 applikation oplevede:
- Inkonsekvente cyklustider (2,1 til 3,8 sekunder for den samme bevægelse)
- Lejlighedsvise “slam down”-hændelser, når lasten var lettere
- For tidligt slid på styreskinner og monteringsbeslag
Hans system brugte meter-in-kontrol med førsteklasses OEM-komponenter. Efter at have gennemgået hans applikationsdetaljer identificerede jeg straks problemet: Hans belastning varierede fra 15 kg til 45 kg afhængigt af delkonfigurationen, og den lodrette orientering skabte en assisterende belastningstilstand under sænkning.
Vi forsynede ham med:
- Bepto meter-out flowkontrolventiler (korrekt dimensioneret til hans flowkrav)
- Hurtige udstødningsventiler til returslaget
- Teknisk dokumentation til korrekt installation
Resultater efter implementering:
- Variation i cyklustid reduceret til ±0,2 sekunder ✅
- Fuldstændig eliminering af slam-down-begivenheder ✅
- Jævn, kontrolleret bevægelse uanset lastens vægt ✅
- Samlet investering: $340 (mod $12.000 for den cylinderudskiftning, som hans OEM foreslog)
Den vigtigste lære? Den rigtige kontrolmetode betyder mere end de bedste komponentmærker. 💡
Overvejelser om dimensionering for belastningsforhold
Ved implementering af meter-out-kontrol for varierende belastninger:
- Beregn maksimalt udstødningsflow baseret på cylindervolumen og ønsket cyklustid
- Størrelse på flowkontrolventil for 20-30% over beregnet flow (giver justeringsområde)
- Overvej det Pilotstyrede kontraventiler5 til lodrette applikationer for at forhindre afdrift
- Installer trykmåler under idriftsættelse for at verificere modtryksniveauer (typisk 1-2 bar)
Vores ingeniørteam kan udføre disse beregninger for din specifikke applikation - du skal blot oplyse cylinderspecifikationer og belastningsoplysninger via vores websides kontaktformular.
Hvad er den bedste praksis for implementering af pneumatisk hastighedskontrol?
Selv når den korrekte kontrolmetode er valgt, kan forkert implementering underminere ydeevnen - disse gennemprøvede metoder vil hjælpe dig med at opnå optimale resultater med dit pneumatiske hastighedskontrolsystem. ⚙️
Installer flowkontroller så tæt som muligt på cylinderportene, brug fittings af korrekt størrelse for at minimere trykfald, implementer symmetrisk kontrol på både ud- og tilbagetrækningsslag, når det er nødvendigt, og inkluder altid trykmåler under idriftsættelse for at verificere systemets opførsel. Overvej også hurtige udstødningsventiler på den ubegrænsede port for at maksimere hastigheden på returslaget og forbedre den samlede cykluseffektivitet.
Bedste praksis for installation
Placering af flowkontrolventil
- Monteres direkte på cylinderporte når det er muligt (minimerer død volumen)
- Brug korte slanger med stor diameter hvis fjernmontering er nødvendig
- Orientér justeringsknapperne for nem adgang under idriftsættelse
- Mærk tydeligt (udvide/inddrage, meter ind/meter ud) til fremtidig vedligeholdelse
Komplementære komponenter
Hurtige udstødningsventiler:
Installeres på den ubegrænsede port for at udlede udstødningsluft direkte til atmosfæren i stedet for tilbage gennem ventilmanifolden:
- Øger returløbshastigheden med 30-50%
- Reducerer cyklustiden uden at gå på kompromis med kontrolleret slaglængde
- Særligt værdifuld til stangløse cylindre med store boringer
Pilotstyrede kontraventiler:
Ved lodrette anvendelser skal der tilføjes kontraventiler for at forhindre belastningsafdrift:
- Holder positionen, når lufttrykket forsvinder
- Forhindrer langsom krybning under vedvarende belastninger
- Vigtigt for sikkerheden ved løfteopgaver
Procedure for idriftsættelse
Følg denne systematiske tilgang for at opnå optimale resultater:
- Start med helt åbne flowkontroller (minimumsbegrænsning)
- Luk gradvist for kontrollen indtil den ønskede hastighed er opnået
- Test med minimale og maksimale forventede belastninger for at verificere konsistens
- Overvåg modtryk (bør være 1-2 bar for meter-out)
- Tjek for jævn acceleration og deceleration
- Dokumenter endelige indstillinger til fremtidig reference
Almindelige implementeringsfejl, der skal undgås
| Fejltagelse | Konsekvenser | Løsning |
|---|---|---|
| Underdimensioneret flowkontrolventil | Utilstrækkeligt flow, selv når den er helt åben | Brug Cv-beregning eller konsulter producenten |
| For stor længde på slangen | Trykfald, træg reaktion | Minimer afstanden, øg rørets diameter |
| Blandet meter-ind/meter-ud | Uforudsigelig adfærd | Brug en ensartet metode på begge strøg |
| Ingen dokumentation for justering | Indstillinger tabt under vedligeholdelse | Mærk og registrer alle justeringer |
| Ignorerer luftkvalitet | Tilstopning af ventil, uregelmæssig kontrol | Sørg for korrekt filtrering (maks. 40 mikron) |
Beptos fordel ved teknisk support
Når du køber pneumatiske komponenter hos os, køber du ikke bare ventiler og cylindre - du får adgang til årtiers erfaring med applikationsteknik. Vi leverer:
- Gennemgang af ansøgning før salg for at bekræfte korrekt komponentvalg
- Detaljerede installationstegninger specifik for din konfiguration
- Tjeklister til idriftsættelse for at sikre optimal opsætning
- Vejledninger til fejlfinding for almindelige problemer
- Direkte adgang for ingeniører via telefon eller e-mail i komplekse situationer
En producent af farmaceutisk udstyr i New Jersey fortalte mig for nylig, at vores tekniske dokumentation sparede deres idriftsættelsesteam 12 timer i forhold til deres tidligere OEM-leverandør, som kun leverede generiske manualer. Tid er penge, og vi respekterer begge dele. ⏱️
Optimering af stangløse cylindre
Stangløse cylindre giver unikke overvejelser om hastighedskontrol på grund af deres design:
- Højere udstødningsvolumen (begge stempelsider udluftes under bevægelse)
- Længere slaglængder (ofte 1-3 meter)
- Montering af ekstern last (forskellig kraftdynamik)
Til applikationer med stangløse cylindre anbefaler vi typisk:
- Større flowreguleringsventiler (en størrelse større end standard cylinderberegning)
- Meter-out kontrol i begge retninger til tovejs belastningskontrol
- Dobbelt trykregulering til ud- og tilbagetrækning, hvis kraftbehovet varierer betydeligt
Vores Bepto stangløse cylindre leveres med applikationsspecifikke anbefalinger til hastighedskontrol baseret på din slaglængde og belastningsprofil - bare endnu en måde, hvorpå vi gør design af pneumatiske systemer nemmere for vores kunder. 🎯
Konklusion
At vælge mellem meter-in og meter-out hastighedskontrol er ikke bare en teknisk detalje - det er en grundlæggende beslutning, der afgør, om dit pneumatiske system vil fungere pålideligt eller blive en konstant kilde til frustration, og i de fleste industrielle applikationer leverer meter-out kontrol den stabilitet, konsistens og belastningshåndteringsevne, som moderne produktion kræver.
Ofte stillede spørgsmål om pneumatiske hastighedsstyringsmetoder
Q: Kan jeg bruge meter-in og meter-out kontrol på den samme cylinder til forskellige slag?
Ja, det er faktisk ret almindeligt og ofte optimalt - for eksempel ved at bruge meter-out-styring på arbejdsslaget (hvor belastningskontrol er kritisk) og meter-in eller ubegrænset flow på returslaget (hvor hastigheden er mindre kritisk). Mange af vores kunder implementerer denne asymmetriske kontrolstrategi for at optimere både cyklustid og bevægelseskvalitet. Bare sørg for, at hvert slag har den passende kontrolmetode til de specifikke belastningsforhold.
Q: Hvorfor ændrer min cylinderhastighed sig, selv om der er installeret flowkontrol?
Hastighedsvariationer indikerer typisk enten forkert valg af reguleringsmetode (meter-in med variable belastninger), utilstrækkeligt forsyningstryk, begrænsninger i lufttilførslen eller forurening i flowreguleringsventilen. Kontroller først, at du bruger meter-out-styring til bærende applikationer, kontroller derefter, at forsyningstrykket forbliver stabilt under belastning (minimum 5-6 bar anbefales), og inspicer/rens eller udskift til sidst flowkontrolventilen, hvis der er mistanke om forurening.
Q: Hvordan beregner jeg den korrekte størrelse på flowkontrolventilen til min applikation?
Beregn det nødvendige flow ved hjælp af formlen: Q = (A × S × 60) / t, hvor Q er flow i liter/min, A er stempelareal i cm², S er slaglængde i cm, og t er den ønskede tid i sekunder. Gang derefter med 1,3 for at få en sikkerhedsmargin, og vælg en ventil med en Cv-klassificering, der giver dette flow ved din driftstrykdifferens. Vores tekniske team kan udføre disse beregninger for dig - bare send os dine cylinderspecifikationer og den ønskede cyklustid.
Q: Vil meter-out control skade min cylinder ved at skabe for stort modtryk?
Nej, korrekt implementeret meter-out-kontrol er helt sikker og reducerer faktisk cylinderslid ved at give en mere jævn og kontrolleret bevægelse. Det modtryk, der skabes (typisk 1-2 bar), ligger langt inden for designgrænserne for standardindustricylindre. Faktisk forårsager den rykvise bevægelse og stødbelastningen fra ukorrekt meter-in-styring langt mere slid end den kontrollerede modstand i meter-out-konfigurationen.
Q: Kan jeg eftermontere mit eksisterende meter-in-system til meter-out uden at udskifte komponenter?
I de fleste tilfælde ja - du skal blot flytte flowkontrolventilerne fra forsyningsportene til udstødningsportene, hvilket normalt kun kræver nye rørføringer til de pneumatiske forbindelser. De samme flowkontrolventiler kan typisk genbruges. Du skal dog sikre dig, at din ventilmanifold eller retningsstyringsventil har tilstrækkelig kapacitet i udstødningsportene. Vi kan gennemgå dit eksisterende systemlayout og give vejledning i eftermontering - mange kunder har med succes konverteret systemer på under en time med dramatiske forbedringer af ydeevnen.
-
Lær de grundlæggende principper for flowkontrolkredsløb med meter-in. ↩
-
Forstå modtrykkets rolle i pneumatiske kredsløb, og hvordan det giver kontrol. ↩
-
Se en teknisk forklaring på, hvordan assisterende (eller overløbende) belastninger påvirker cylinderbevægelsen. ↩
-
Udforsk design og almindelige anvendelser af stangløse cylindre i automatisering. ↩
-
Få en klar definition af pilotstyrede kontraventiler og deres funktion i pneumatiske systemer. ↩
