Πώς ο σχεδιασμός της στεγανοποίησης εμβόλου μειώνει την τριβή απόσπασης έως και 70% στους σύγχρονους κυλίνδρους;

Οι παραγωγικές εγκαταστάσεις σπαταλούν πάνω από $2,3 εκατομμύρια ετησίως για υπερβολική κατανάλωση αέρα λόγω κακού σχεδιασμού στεγανοποίησης, ενώ 52% των κυλίνδρων λειτουργούν με τριβή απόσπασης 3-5 φορές μεγαλύτερη από την απαραίτητη, ενώ 41% παρουσιάζουν ακανόνιστη κίνηση από συμπεριφορά stick-slip¹ που μειώνει την ακρίβεια εντοπισμού έως και 85% και αυξάνει δραματικά το κόστος συντήρησης. ⚡

Ο σχεδιασμός της φλάντζας εμβόλου ελέγχει άμεσα τα επίπεδα τριβής, με τις σύγχρονες φλάντζες χαμηλής τριβής να μειώνουν την τριβή απόσπασης από 15-25% δύναμης λειτουργίας σε μόλις 3-8%, ενώ η βελτιστοποιημένη γεωμετρία της φλάντζας, τα προηγμένα υλικά όπως Ενώσεις PTFE², και ο κατάλληλος σχεδιασμός των αυλακώσεων ελαχιστοποιούν την τριβή λειτουργίας στο 1-3% της δύναμης του συστήματος, επιτρέποντας την ομαλή κίνηση, τη μειωμένη κατανάλωση αέρα και την παρατεταμένη διάρκεια ζωής του κυλίνδρου που υπερβαίνει τα 10 εκατομμύρια κύκλους.

Χθες, βοήθησα τον Marcus, έναν μηχανικό συντήρησης σε ένα εργοστάσιο παραγωγής ακριβείας στο Ουισκόνσιν, του οποίου οι κύλινδροι κατανάλωναν 40% περισσότερο αέρα από το αναμενόμενο, λόγω σφραγίδων υψηλής τριβής. Μετά την αναβάθμιση στο σχεδιασμό μας Bepto με σφραγίδες χαμηλής τριβής, η κατανάλωση αέρα μειώθηκε κατά 35% και η ακρίβεια τοποθέτησης βελτιώθηκε δραματικά. 🎯

Πίνακας περιεχομένων

• Ποια είναι η διαφορά μεταξύ της τριβής απόσπασης και της τριβής λειτουργίας στις τσιμούχες κυλίνδρων;
• Πώς επηρεάζουν τα υλικά και η γεωμετρία της στεγανοποίησης την απόδοση τριβής;
• Ποια σχέδια στεγανοποίησης παρέχουν τη χαμηλότερη τριβή για εφαρμογές υψηλής απόδοσης;
• Πώς μπορείτε να βελτιστοποιήσετε την επιλογή της στεγανοποίησης για την ελαχιστοποίηση της συνολικής τριβής του συστήματος;

Ποια είναι η διαφορά μεταξύ της τριβής απόσπασης και της τριβής λειτουργίας στις τσιμούχες κυλίνδρων;

Η κατανόηση των θεμελιωδών διαφορών μεταξύ της στατικής τριβής αποκόλλησης και της δυναμικής τριβής λειτουργίας επιτρέπει στους μηχανικούς να επιλέγουν τα βέλτιστα σχέδια στεγανοποίησης για συγκεκριμένες απαιτήσεις απόδοσης.

Η τριβή αποκόλλησης είναι η αρχική δύναμη που απαιτείται για να ξεπεραστεί η στατική τριβή και να ξεκινήσει η κίνηση του εμβόλου, συνήθως 15-25% της δύναμης λειτουργίας με τυπικές τσιμούχες, αλλά μπορεί να μειωθεί σε 3-8% με σχέδια χαμηλής τριβής, ενώ η τριβή λειτουργίας είναι η συνεχής δύναμη που απαιτείται για να διατηρηθεί η κίνηση σε 1-3% της δύναμης του συστήματος, με την αναλογία αποκόλλησης προς λειτουργία να καθορίζει την ομαλότητα της κίνησης και την ενεργειακή απόδοση.

Χαρακτηριστικά τριβής απόσπασης

Βασικές αρχές στατικής τριβής:

• Αρχική αντίσταση: Δύναμη που απαιτείται για να ξεπεραστεί η στατική επαφή με τη σφράγιση
• Συμπεριφορά stick-slip: Σπασμωδική κίνηση από υψηλές δυνάμεις αποκόλλησης
• Εξάρτηση από την πίεση: Η υψηλότερη πίεση αυξάνει την τριβή αποκόλλησης
• Επιδράσεις της θερμοκρασίας: Οι ψυχρές συνθήκες αυξάνουν τη στατική τριβή

Τυπικές τιμές αποκόλλησης:

Τύπος σφράγισης	Τριβή απόσπασης	Εύρος πίεσης	Επίδραση της θερμοκρασίας
Τυποποιημένος δακτύλιος O-ring	20-25%	2-8 bar	+50% στους 0°C
Σφράγιση χείλους	15-20%	2-10 bar	+30% στους 0°C
Ένωση χαμηλής τριβής	5-8%	2-12 bar	+15% στους 0°C
Προηγμένο PTFE	3-5%	2-15 bar	+10% στους 0°C

Ιδιότητες τριβής λειτουργίας

Δυναμική συμπεριφορά τριβής:

• Συνεχής αντίσταση: Δύναμη που απαιτείται κατά την κίνηση
• Εξάρτηση από την ταχύτητα: Η τριβή μεταβάλλεται με την ταχύτητα
• Αποτελέσματα λίπανσης: Η σωστή λίπανση μειώνει τις τριβές λειτουργίας
• Χαρακτηριστικά φθοράς: Μεταβολές τριβής κατά τη διάρκεια ζωής της στεγανοποίησης

Σύγκριση επιδόσεων:

• Τυπικές σφραγίδες: Τριβή λειτουργίας 3-5%
• Βελτιστοποιημένα σχέδια: 1-3% τριβή λειτουργίας
• Υλικά υψηλής ποιότητας: 0,5-2% τριβή λειτουργίας
• Προσαρμοσμένες λύσεις: <1% για ειδικές εφαρμογές

Επίδραση στην απόδοση του συστήματος

Προβλήματα τριβής υψηλής αποκόλλησης:

• Σπασμωδική κίνηση: Κακή ακρίβεια εντοπισμού
• Αυξημένη κατανάλωση αέρα: Υψηλότερες απαιτήσεις πίεσης
• Μειωμένη ταχύτητα κύκλου: Αργότερη λειτουργία του συστήματος
• Πρόωρη φθορά: Καταπόνηση των εξαρτημάτων του συστήματος

Οφέλη χαμηλής τριβής:

• Ομαλή λειτουργία: Δυνατότητα ακριβούς εντοπισμού θέσης
• Ενεργειακή απόδοση: Μειωμένη κατανάλωση αέρα
• Ταχύτεροι κύκλοι: Υψηλότεροι ρυθμοί παραγωγής
• Παρατεταμένη διάρκεια ζωής: Λιγότερη φθορά σε όλα τα εξαρτήματα

Πώς επηρεάζουν τα υλικά και η γεωμετρία της στεγανοποίησης την απόδοση τριβής;

Οι ιδιότητες του υλικού της στεγανοποίησης και οι γεωμετρικές παράμετροι σχεδιασμού επηρεάζουν άμεσα τα χαρακτηριστικά τριβής, επιτρέποντας στους μηχανικούς να βελτιστοποιήσουν την απόδοση για συγκεκριμένες εφαρμογές.

Τα υλικά στεγανοποίησης επηρεάζουν την τριβή μέσω της επιφανειακής ενέργειας και των χαρακτηριστικών παραμόρφωσης, με τις ενώσεις PTFE να παρέχουν 60-80% χαμηλότερη τριβή από το τυπικό καουτσούκ, ενώ γεωμετρικοί παράγοντες όπως η επιφάνεια επαφής, η γωνία του χείλους στεγανοποίησης και ο σχεδιασμός του αυλακιού επηρεάζουν την τριβή ελέγχοντας την κατανομή της πίεσης επαφής, με βελτιστοποιημένους συνδυασμούς που επιτυγχάνουν συντελεστές τριβής³ κάτω από 0,05 σε σύγκριση με 0,15-0,25 για τα τυπικά σχέδια.

Ιδιότητες υλικού Επιπτώσεις

Σύγκριση συντελεστή τριβής:

Τύπος υλικού	Στατική τριβή	Δυναμική τριβή	Εύρος θερμοκρασίας	Ανθεκτικότητα
NBR (στάνταρ)	0.20-0.25	0.15-0.20	-20°C έως +80°C	Καλή
Πολυουρεθάνη	0.15-0.20	0.10-0.15	-30°C έως +90°C	Εξαιρετικό
Ένωση PTFE	0.05-0.08	0.03-0.05	-40°C έως +200°C	Πολύ καλά
Προηγμένο PTFE	0.03-0.05	0.02-0.03	-50°C έως +250°C	Εξαιρετικό

Παράγοντες γεωμετρικού σχεδιασμού

Βελτιστοποίηση προφίλ σφραγίδας:

• Περιοχή επαφής: Η μικρότερη επαφή μειώνει την τριβή
• Γωνία χείλους: Οι βελτιστοποιημένες γωνίες ελαχιστοποιούν την αντίσταση
• Ακτίνα ακμής: Οι ομαλές μεταβάσεις μειώνουν τις αναταράξεις
• Εφαρμογή στο αυλάκι: Οι κατάλληλες αποστάσεις αποτρέπουν την παραμόρφωση

Παράμετροι σχεδιασμού:

Χαρακτηριστικό σχεδιασμού	Τυποποιημένη σχεδίαση	Βελτιστοποιημένος σχεδιασμός	Μείωση τριβής
Πλάτος επαφής	2-3mm	0.5-1mm	40-60%
Γωνία χείλους	45-60°	15-30°	30-50%
Φινίρισμα επιφάνειας	Ra 1.6μm	Ra 0.4μm	20-30%
Διάκενο αυλακιού	Στενή εφαρμογή	Ελεγχόμενη εκκαθάριση	25-35%

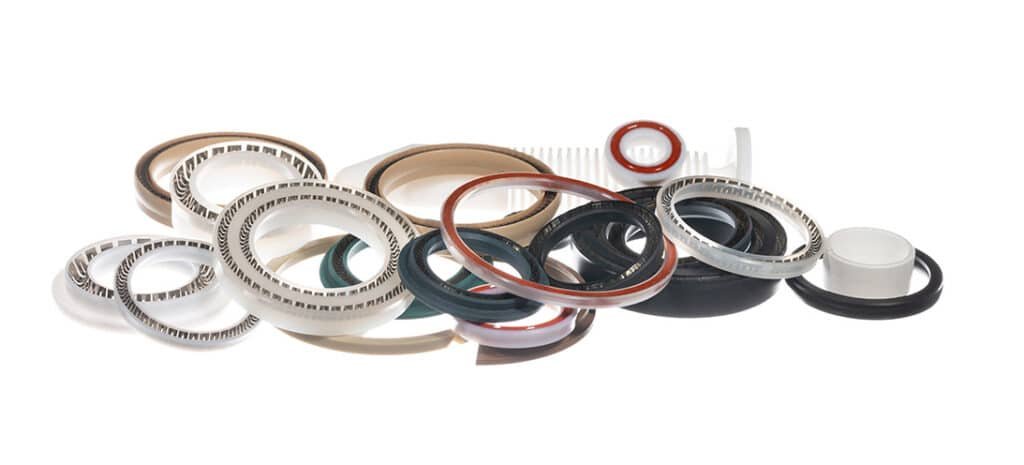

Προηγμένες τεχνολογίες υλικών

Σύγχρονες ενώσεις σφραγίδων:

• Γεμισμένο PTFE: Ενίσχυση από γυαλί ή ίνες άνθρακα
• Πρόσθετα χαμηλής τριβής: Διθειούχο μολυβδαίνιο, γραφίτης
• Υβριδικά υλικά: Συνδυασμός πολλαπλών πλεονεκτημάτων πολυμερούς
• Προσαρμοσμένες συνθέσεις: Προσαρμοσμένο για συγκεκριμένες εφαρμογές

Καινοτομία της σφραγίδας Bepto

Οι προηγμένοι σχεδιασμοί στεγανοποίησης διαθέτουν:

• ιδιόκτητες ενώσεις PTFE με εξαιρετικά χαμηλή τριβή
• Βελτιστοποιημένα γεωμετρικά προφίλ για ελάχιστη επαφή
• Κατασκευή ακριβείας εξασφάλιση σταθερής απόδοσης
• Υλικά ειδικά για την εφαρμογή για απαιτητικά περιβάλλοντα

Ποια σχέδια στεγανοποίησης παρέχουν τη χαμηλότερη τριβή για εφαρμογές υψηλής απόδοσης;

Οι σύγχρονοι σχεδιασμοί στεγανοποίησης ενσωματώνουν προηγμένα υλικά και βελτιστοποιημένες γεωμετρίες για την επίτευξη επιδόσεων εξαιρετικά χαμηλής τριβής για απαιτητικές εφαρμογές.

Οι σφραγίδες χαμηλότερης τριβής συνδυάζουν ασύμμετρη γεωμετρία χείλους⁴ με προηγμένες ενώσεις PTFE και επιφάνειες με μικρο-υφή⁵, επιτυγχάνοντας τριβή απόσπασης κάτω από 3% και τριβή λειτουργίας κάτω από 1%, με εξειδικευμένους σχεδιασμούς, όπως διαχωρισμένες σφραγίδες, διαμορφώσεις με ελατήριο και κατασκευές από πολλαπλά υλικά, που παρέχουν ακόμη χαμηλότερη τριβή για κρίσιμες εφαρμογές που απαιτούν ακριβή τοποθέτηση και ελάχιστη κατανάλωση ενέργειας.

Τύποι σφραγίδων εξαιρετικά χαμηλής τριβής

Προηγμένες διαμορφώσεις σφραγίδων:

Σχεδιασμός σφραγίδας	Τριβή απόσπασης	Τριβή λειτουργίας	Βασικά χαρακτηριστικά
Ασύμμετρο χείλος	2-4%	0.8-1.5%	Βελτιστοποιημένη γεωμετρία επαφής
Δαχτυλίδι διαχωρισμού	1-3%	0.5-1.0%	Μειωμένη πίεση επαφής
Με ελατήριο	3-5%	1.0-2.0%	Σταθερή δύναμη σφράγισης
Πολλαπλών συστατικών	1-2%	0.3-0.8%	Εξειδικευμένα υλικά

Χαρακτηριστικά υψηλής απόδοσης

Καινοτομίες σχεδιασμού:

• Επιφάνειες με μικρο-υφή: Μειώστε την επιφάνεια επαφής κατά 40-60%
• Ασύμμετρα προφίλ: Βελτιστοποίηση της κατανομής πίεσης
• Ενσωματωμένη λίπανση: Ενσωματωμένη μείωση τριβών
• Αρθρωτή κατασκευή: Ανταλλάξιμα εξαρτήματα φθοράς

Ενισχύσεις απόδοσης:

• Επεξεργασίες επιφάνειας: Μείωση του συντελεστή τριβής
• Κατασκευή ακριβείας: Εξάλειψη των υψηλών σημείων
• Ποιοτικά υλικά: Συνεπής απόδοση
• Αυστηρές δοκιμές: Επαληθευμένα δεδομένα επιδόσεων

Λύσεις για συγκεκριμένες εφαρμογές

Εφαρμογές εντοπισμού θέσης ακριβείας:

• Εξαιρετικά χαμηλή τριβή: <1% τριβή αποκόλλησης
• Συνεπής απόδοση: Ελάχιστη μεταβολή κατά τη διάρκεια ζωής
• Υψηλή ανάλυση: Ομαλές μικροκινήσεις
• Μεγάλη διάρκεια ζωής: >10 εκατομμύρια κύκλοι

Εφαρμογές υψηλής ταχύτητας:

• Ελάχιστη τριβή λειτουργίας: <0.5% σε ταχύτητες λειτουργίας
• Σταθερότητα θερμοκρασίας: Απόδοση που διατηρείται σε υψηλές ταχύτητες
• Αντοχή στη φθορά: Παρατεταμένη διάρκεια ζωής
• Απόσβεση κραδασμών: Ομαλή λειτουργία

Ανάπτυξη προσαρμοσμένης σφραγίδας

Στην Bepto, αναπτύσσουμε προσαρμοσμένες σφραγίδες για ακραίες απαιτήσεις:

• Ανάλυση εφαρμογών για τον προσδιορισμό του βέλτιστου σχεδιασμού
• Ανάπτυξη πρωτοτύπων με δοκιμές επιδόσεων
• Επικύρωση παραγωγής διασφάλιση της ποιοτικής συνοχής
• Συνεχής υποστήριξη για βελτιστοποίηση της απόδοσης

Η Lisa, μηχανικός σχεδιασμού σε κατασκευαστή εξοπλισμού ημιαγωγών στην Καλιφόρνια, χρειαζόταν εξαιρετικά ακριβή τοποθέτηση με ελάχιστη τριβή. Ο προσαρμοσμένος σχεδιασμός της στεγανοποίησης Bepto πέτυχε τριβή απόσπασης <1%, επιτρέποντας στον εξοπλισμό της να πληροί τις απαιτήσεις τοποθέτησης σε επίπεδο νανομέτρων. 🔬

Πώς μπορείτε να βελτιστοποιήσετε την επιλογή της στεγανοποίησης για την ελαχιστοποίηση της συνολικής τριβής του συστήματος;

Η βελτιστοποίηση της επιλογής των στεγανοποιήσεων απαιτεί συστηματική ανάλυση των απαιτήσεων της εφαρμογής, των συνθηκών λειτουργίας και των προτεραιοτήτων απόδοσης για την επίτευξη της ελάχιστης συνολικής τριβής του συστήματος.

Η βελτιστοποίηση της συνολικής τριβής του συστήματος περιλαμβάνει την ανάλυση όλων των πηγών τριβής, συμπεριλαμβανομένων των σφραγίδων εμβόλου (40-60% του συνόλου), των σφραγίδων ράβδου (20-30%), των στοιχείων οδήγησης (15-25%), και την επιλογή συνδυασμών σφραγίδων που ελαχιστοποιούν τη σωρευτική τριβή διατηρώντας παράλληλα την απόδοση της στεγανοποίησης, με τη σωστή βελτιστοποίηση να μειώνει τη συνολική τριβή του συστήματος κατά 50-70% και την κατανάλωση αέρα κατά 30-50% σε σύγκριση με τα τυπικά πακέτα σφραγίδων.

Ανάλυση τριβής συστήματος

Κατανομή πηγών τριβής:

Στοιχείο	Συνεισφορά τριβής	Δυνατότητα βελτιστοποίησης	Επίδραση στην απόδοση
Σφραγίδες εμβόλου	40-60%	Υψηλή	Ομαλότητα κίνησης
Σφραγίδες ράβδου	20-30%	Μεσαίο	Διαρροή έναντι τριβής
Δακτύλιοι οδηγού	15-25%	Μεσαίο	Σταθερότητα ευθυγράμμισης
Εσωτερικά εξαρτήματα	5-15%	Χαμηλή	Συνολική αποδοτικότητα

Μεθοδολογία επιλογής

Διαδικασία βελτιστοποίησης:

1. Καθορισμός απαιτήσεων: Ταχύτητα, ακρίβεια, πίεση, περιβάλλον
2. Αναλύστε τις συνθήκες φορτίου: Δυνάμεις, πιέσεις, θερμοκρασίες
3. Αξιολογήστε τις επιλογές στεγανοποίησης: Υλικά, σχέδια, διαμορφώσεις
4. Υπολογίστε τη συνολική τριβή: Άθροισμα όλων των πηγών τριβής
5. Επικύρωση επιδόσεων: Δοκιμή και επαλήθευση

Προτεραιότητες απόδοσης:

Τύπος εφαρμογής	Πρωταρχική ανησυχία	Εστίαση επιλογής σφραγίδων
Τοποθέτηση ακριβείας	Τριβή	Εξαιρετικά χαμηλή τριβή αποκόλλησης
Ποδηλασία υψηλής ταχύτητας	Αποδοτικότητα	Ελάχιστη τριβή λειτουργίας
Υπηρεσία βαρέως τύπου	Ανθεκτικότητα	Ισορροπημένη τριβή/ζωή
Ευαίσθητο στο κόστος	Οικονομικά	Βελτιστοποιημένη απόδοση/κόστος

Στρατηγικές μείωσης της τριβής

Συστηματική προσέγγιση:

• Αναβάθμιση υλικού στεγανοποίησης: Προηγμένες ενώσεις
• Βελτιστοποίηση γεωμετρίας: Μειωμένες περιοχές επαφής
• Επεξεργασίες επιφάνειας: Επικαλύψεις που μειώνουν την τριβή
• Ενίσχυση της λίπανσης: Βελτιωμένη παροχή λιπαντικού
• Ενσωμάτωση συστήματος: Συντονισμένη επιλογή εξαρτημάτων

Επικύρωση επιδόσεων

Μέθοδοι δοκιμής:

• Μέτρηση τριβής: Ποσοτικοποίηση των πραγματικών επιδόσεων
• Δοκιμή κύκλου: Επαλήθευση της μακροπρόθεσμης συνέπειας
• Περιβαλλοντικές δοκιμές: Επιβεβαίωση απόδοσης θερμοκρασίας/πίεσης
• Επικύρωση πεδίου: Επαλήθευση επιδόσεων σε πραγματικό κόσμο

Υπηρεσίες βελτιστοποίησης Bepto

Παρέχουμε ολοκληρωμένη βελτιστοποίηση της τριβής:

• Ανάλυση συστήματος εντοπισμός όλων των πηγών τριβής
• Καθοδήγηση επιλογής σφραγίδων με βάση αποδεδειγμένες μεθοδολογίες
• Ανάπτυξη προσαρμοσμένης σφραγίδας για ακραίες απαιτήσεις
• Δοκιμή επιδόσεων επικύρωση των αποτελεσμάτων βελτιστοποίησης

Ο Ντέιβιντ, διευθυντής έργου σε μια εταιρεία εξοπλισμού επεξεργασίας τροφίμων στο Τέξας, αντιμετώπιζε προβλήματα με την ασυνεπή απόδοση των κυλίνδρων. Η βελτιστοποίηση του συστήματός μας Bepto μείωσε τη συνολική τριβή του κατά 65%, βελτιώνοντας την ποιότητα του προϊόντος και μειώνοντας τη συντήρηση κατά 40%. 🍕

Συμπέρασμα

Ο σωστός σχεδιασμός των σφραγίδων εμβόλου επηρεάζει σημαντικά τις τριβές του συστήματος, με τις σύγχρονες σφραγίδες χαμηλής τριβής να μειώνουν τις τριβές απόσπασης και λειτουργίας, βελτιώνοντας παράλληλα την ακρίβεια τοποθέτησης, την ενεργειακή απόδοση και τη συνολική απόδοση του συστήματος.

Συχνές ερωτήσεις σχετικά με το σχεδιασμό και την τριβή της σφραγίδας εμβόλου

1. Μάθετε για το φαινόμενο stick-slip και πώς προκαλεί σπασμωδικές κινήσεις σε μηχανικά συστήματα. ↩

2. Ανακαλύψτε τις ιδιότητες των ενώσεων PTFE και γιατί χρησιμοποιούνται σε εφαρμογές χαμηλής τριβής. ↩

3. Εξερευνήστε την έννοια του συντελεστή τριβής και τις μεθόδους που χρησιμοποιούνται για τη μέτρησή του. ↩

4. Κατανοήστε τις αρχές σχεδιασμού πίσω από τις ασύμμετρες τσιμούχες χείλους και πώς βελτιστοποιούν την απόδοση στεγανοποίησης. ↩

5. Διαβάστε έναν αναλυτικό οδηγό για το πώς οι επιφάνειες με μικρο-υφή μπορούν να μειώσουν σημαντικά την τριβή. ↩
