Εισαγωγή
Το πνευματικό σας σύστημα χάνει μυστηριωδώς πίεση κατά τη διάρκεια της νύχτας, αλλά δεν υπάρχουν ορατές διαρροές. 🔍 Έχετε ελέγξει κάθε σύνδεσμο, αντικαταστήσει ύποπτα στεγανοποιητικά και ελέγξει την πίεση των σωληνώσεων, αλλά κάθε πρωί το σύστημα χρειάζεται επανασυμπίεση. Ο αόρατος ένοχος; Η διείσδυση αερίου μέσω των στεγανοποιητικών υλικών, ένα φαινόμενο σε μοριακό επίπεδο που μειώνει σιωπηλά την αποδοτικότητα και αυξάνει το λειτουργικό κόστος κατά 15-30% σε πολλά βιομηχανικά συστήματα.

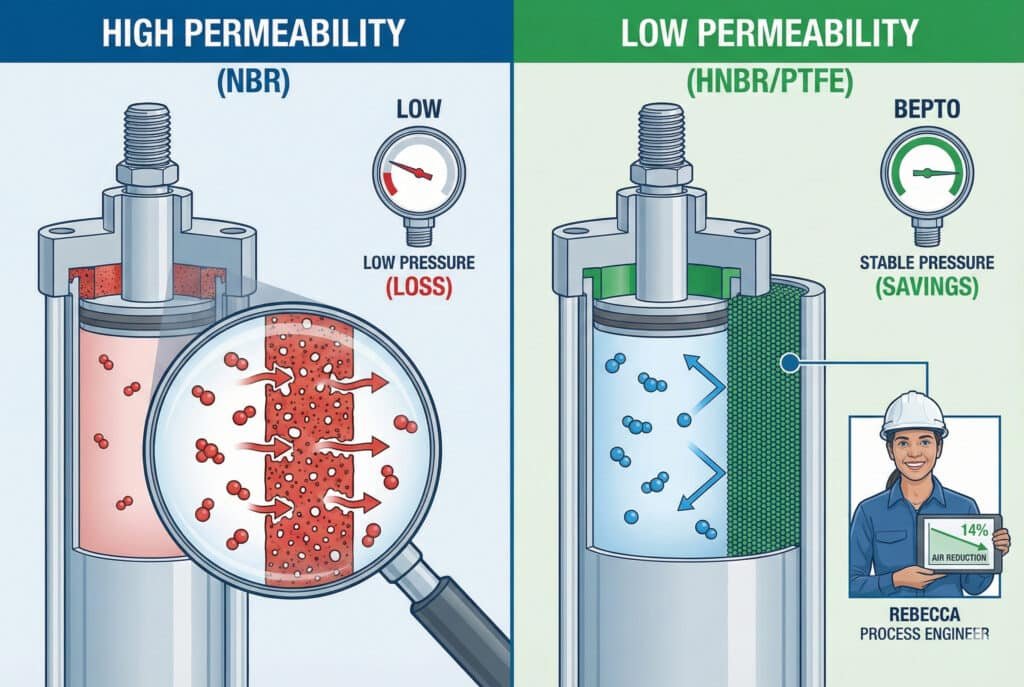

Η διαπερατότητα αερίου είναι η μοριακή διάχυση του πεπιεσμένου αέρα μέσω της πολυμερούς μήτρας των υλικών στεγανοποίησης με ρυθμούς που καθορίζονται από τη χημική σύσταση του υλικού, τον τύπο του αερίου, τη διαφορά πίεσης, τη θερμοκρασία και το πάχος της στεγανοποίησης. Οι ρυθμοί διαπερατότητας που κυμαίνονται από 0,5-50 cm³/(cm²·ημέρα·atm) προκαλούν σταδιακή απώλεια πίεσης ακόμη και σε τέλεια εγκατεστημένες στεγανοποιήσεις, καθιστώντας την επιλογή υλικού κρίσιμη για εφαρμογές που απαιτούν παρατεταμένη διατήρηση πίεσης, ελάχιστη κατανάλωση αέρα ή λειτουργία με ειδικά αέρια όπως άζωτο ή ήλιο.
Πέρυσι, συνεργάστηκα με τη Rebecca, μια μηχανικό διεργασιών σε μια μονάδα συσκευασίας φαρμακευτικών προϊόντων στη Μασαχουσέτη, η οποία ήταν απογοητευμένη από την ανεξήγητη αύξηση της κατανάλωσης πεπιεσμένου αέρα. Το σύστημά της κατανάλωνε 18% περισσότερο αέρα από τις προδιαγραφές σχεδιασμού, με κόστος άνω των $12.000 ετησίως σε σπατάλη ενέργειας του συμπιεστή. Αφού αναλύσαμε τα υλικά στεγανοποίησης των κυλίνδρων της, ανακαλύψαμε ότι το πρόβλημα ήταν οι στεγανοποιήσεις NBR υψηλής διαπερατότητας. Η μετάβαση σε κυλίνδρους Bepto χαμηλής διαπερατότητας με συστήματα στεγανοποίησης HNBR και PTFE μείωσε την κατανάλωση αέρα κατά 14% και αποσβέστηκε σε επτά μήνες. 💰
Πίνακας περιεχομένων
- Τι είναι η διαπερατότητα αερίων και πώς διαφέρει από τη διαρροή;
- Πώς συγκρίνονται τα διαφορετικά υλικά σφράγισης ως προς τους ρυθμούς διαπερατότητας αερίων;
- Ποιοι παράγοντες επηρεάζουν τους ρυθμούς διαπερατότητας στις εφαρμογές πνευματικών κυλίνδρων;
- Ποια υλικά στεγανοποίησης ελαχιστοποιούν τη διαπερατότητα για κρίσιμες εφαρμογές;
Τι είναι η διαπερατότητα αερίων και πώς διαφέρει από τη διαρροή;
Η κατανόηση της μοριακής φυσικής της διαπερατότητας σας βοηθά να διαγνώσετε μυστηριώδεις απώλειες πίεσης και να επιλέξετε τα κατάλληλα υλικά στεγανοποίησης. 🔬
Η διαπερατότητα αερίων είναι μια μοριακή διαδικασία τριών σταδίων, κατά την οποία τα μόρια αερίου διαλύονται στην επιφάνεια του υλικού στεγανοποίησης, διαχέονται μέσω της πολυμερούς μήτρας υπό την επίδραση των διαβαθμίσεων συγκέντρωσης και απορροφώνται στην πλευρά χαμηλής πίεσης. Σε αντίθεση με τη μηχανική διαρροή μέσω κενών ή ελαττωμάτων, η διαπερατότητα συμβαίνει μέσω άθικτου υλικού με ρυθμούς που διέπονται από τον συντελεστή διαπερατότητας (προϊόν διαλυτότητας και διαχυτικότητας), καθιστώντας την αναπόφευκτη αλλά ελεγχόμενη μέσω της επιλογής υλικών και της βελτιστοποίησης της γεωμετρίας της στεγανοποίησης.
Ο μοριακός μηχανισμός της διαπερατότητας
Σκεφτείτε τα υλικά στεγανοποίησης ως μοριακούς σφουγγαρίστρες με μικροσκοπικούς χώρους μεταξύ των αλυσίδων πολυμερών. Τα μόρια αερίου, παρά το γεγονός ότι είναι “σφραγισμένα”, μπορούν στην πραγματικότητα να διαλυθούν στην επιφάνεια του υλικού, να περάσουν μέσα από αυτούς τους χώρους και να αναδυθούν στην άλλη πλευρά. Αυτό δεν είναι ελάττωμα, αλλά βασική φυσική που συμβαίνει σε όλα τα ελαστομερή και τα πολυμερή.
Η διαδικασία ακολουθεί Οι νόμοι της διάχυσης του Fick1. Ο ρυθμός διαπερατότητας είναι ανάλογος με τη διαφορά πίεσης κατά μήκος της σφράγισης και αντιστρόφως ανάλογος με το πάχος της σφράγισης. Αυτό σημαίνει ότι ο διπλασιασμός της πίεσης διπλασιάζει τον ρυθμό διαπερατότητας, ενώ ο διπλασιασμός του πάχους της σφράγισης τον μειώνει στο μισό.
Διαπερατότητα έναντι διαρροής: κρίσιμες διακρίσεις
Πολλοί μηχανικοί συγχέουν αυτά τα φαινόμενα, αλλά είναι θεμελιωδώς διαφορετικά:
Μηχανική διαρροή:
- Συμβαίνει μέσω φυσικών κενών, γρατσουνιών ή ζημιών
- Ο ρυθμός ροής ακολουθεί την πίεση με δύναμη 0,5-1,0 (ανάλογα με το καθεστώς ροής)
- Μπορεί να ανιχνευθεί με διάλυμα σαπουνιού ή ανιχνευτές διαρροών υπερήχων2
- Εξαλείφεται με σωστή εγκατάσταση και αντικατάσταση στεγανοποιητικών.
- Συνήθως μετράται σε λίτρα/λεπτό
Μοριακή διαπερατότητα:
- Συμβαίνει μέσω της άθικτης δομής του υλικού
- Ο ρυθμός ροής είναι γραμμικός με την πίεση (διαδικασία πρώτης τάξης)
- Δεν μπορεί να ανιχνευθεί με τις συμβατικές μεθόδους ανίχνευσης διαρροών.
- Εγγενές στην επιλογή υλικού, μειώνεται μόνο με την επιλογή υλικού
- Συνήθως μετράται σε cm³/(cm²·ημέρα·atm) ή παρόμοιες μονάδες.
Στην Bepto, έχουμε διερευνήσει εκατοντάδες περιπτώσεις “μυστηριωδών διαρροών” όπου οι πελάτες επέμεναν ότι οι σφραγίδες ήταν ελαττωματικές. Σε περίπου 40% των περιπτώσεων, το πρόβλημα ήταν στην πραγματικότητα η διαπερατότητα και όχι η διαρροή — οι σφραγίδες λειτουργούσαν τέλεια, αλλά η διαπερατότητα του υλικού ήταν πολύ υψηλή για τις απαιτήσεις της εφαρμογής.
Γιατί η διαπερατότητα είναι σημαντική στην βιομηχανική πνευματική τεχνολογία
Για έναν τυπικό κύλινδρο διαμέτρου 63 mm με διαδρομή 400 mm που λειτουργεί στα 8 bar, η διαπερατότητα μέσω των τυπικών στεγανοποιητικών NBR μπορεί να προκαλέσει απώλεια 50-150 cm³ αέρα ανά ημέρα. Αυτό μπορεί να μην ακούγεται πολύ, αλλά σε 100 κυλίνδρους που λειτουργούν 24/7, είναι 5-15 λίτρα την ημέρα, που μεταφράζεται σε 1.800-5.500 λίτρα ετησίως ανά κύλινδρο.
Με κόστος $0,02-0,04 ανά κυβικό μέτρο για τον πεπιεσμένο αέρα (συμπεριλαμβανομένης της ενέργειας του συμπιεστή, της συντήρησης και του κόστους του συστήματος), οι απώλειες διαπερατότητας μπορούν να κοστίσουν $360-2.200 ετησίως ανά σύστημα 100 κυλίνδρων. Για μεγάλες εγκαταστάσεις με χιλιάδες κυλίνδρους, αυτό αποτελεί ένα σημαντικό λειτουργικό έξοδο που είναι εντελώς αόρατο στις εκθέσεις συντήρησης.
Χρονικές σταθερές και προφίλ αποσβέσεως πίεσης
Η διαπερατότητα δημιουργεί χαρακτηριστικές καμπύλες πτώσης πίεσης που διαφέρουν από τη διαρροή. Οι μηχανικές διαρροές προκαλούν εκθετική πτώση πίεσης που είναι αρχικά ταχεία και επιβραδύνεται με την πάροδο του χρόνου. Η διαπερατότητα προκαλεί σχεδόν γραμμική πτώση πίεσης μετά από μια αρχική περίοδο εξισορρόπησης.
Εάν ασκήσετε πίεση σε έναν κύλινδρο στα 8 bar και παρακολουθήσετε την πίεση για 24 ώρες, μπορείτε να διακρίνετε τους μηχανισμούς:
- Απότομη πτώση την πρώτη ώρα, στη συνέχεια σταθερή: Μηχανική διαρροή
- Σταθερή, γραμμική μείωση: Κυρίαρχη διείσδυση
- Συνδυασμός και των δύο: Μικτή διαρροή και διαπερατότητα
Αυτή η διαγνωστική προσέγγιση με έχει βοηθήσει να επιλύσω αμέτρητα προβλήματα πελατών και να προσδιορίσω αν η αντικατάσταση της στεγανοποίησης ή η αναβάθμιση του υλικού είναι η κατάλληλη λύση.
Πώς συγκρίνονται τα διαφορετικά υλικά σφράγισης ως προς τους ρυθμούς διαπερατότητας αερίων;
Η χημεία των υλικών καθορίζει ουσιαστικά την απόδοση διαπερατότητας, καθιστώντας την επιλογή κρίσιμη για την αποδοτικότητα και τον έλεγχο του κόστους. 📊
Οι ρυθμοί διαπερατότητας του υλικού στεγανοποίησης για τον πεπιεσμένο αέρα ποικίλλουν κατά τάξεις μεγέθους: το PTFE προσφέρει τη χαμηλότερη διαπερατότητα στα 0,5-2 cm³/(cm²·ημέρα·atm), ακολουθούμενο από το Viton/FKM στα 2-5, HNBR με 5-12, τυπικό πολυουρεθάνη με 15-25 και NBR με 25-50 cm³/(cm²·ημέρα·atm) — αυτές οι διαφορές μεταφράζονται σε διακύμανση 10-100x στα ποσοστά απώλειας αέρα, καθιστώντας την επιλογή υλικού τον πρωταρχικό παράγοντα για την ελαχιστοποίηση των λειτουργικών δαπανών που σχετίζονται με τη διαπερατότητα στα πνευματικά συστήματα.
Περιεκτική σύγκριση διαπερατότητας υλικών
Στην Bepto, έχουμε πραγματοποιήσει εκτεταμένες δοκιμές διαπερατότητας σε όλα τα υλικά στεγανοποίησης που χρησιμοποιούμε. Ακολουθούν τα μετρημένα δεδομένα μας για τον πεπιεσμένο αέρα (κυρίως άζωτο και οξυγόνο) στους 23 °C:
| Υλικό σφράγισης | Ρυθμός διαπερατότητας* | Σχετική απόδοση | Συντελεστής κόστους | Καλύτερες εφαρμογές |
|---|---|---|---|---|
| PTFE (παρθένο) | 0.5-2 | Άριστη (1x βασική γραμμή) | 3,5-4,0x | Κρίσιμη αποθήκευση, ειδικά αέρια |
| Γεμισμένο PTFE | 1-3 | Εξαιρετικό | 2.5-3.0x | Υψηλή πίεση, χαμηλή διαπερατότητα |
| Viton (FKM) | 2-5 | Πολύ καλά | 2,8-3,5x | Χημική αντοχή + χαμηλή διαπερατότητα |
| HNBR | 5-12 | Καλή | 1.8-2.2x | Ισορροπημένη απόδοση, αντοχή στο λάδι |
| Πολυουρεθάνη (AU) | 15-25 | Μέτρια | 1,0-1,2x | Τυπικά πνευματικά συστήματα, καλή αντοχή στη φθορά |
| NBR (νιτρίλιο) | 25-50 | Φτωχό | 0,8-1,0x | Χαμηλή πίεση, ευαίσθητο στο κόστος |
| Σιλικόνη | 80-150 | Πολύ κακή | 1.2-1.5x | Αποφύγετε για πνευματικά συστήματα (υψηλή διαπερατότητα) |
*Μονάδες: cm³/(cm²·ημέρα·atm) για αέρα στους 23°C
Γιατί υπάρχουν αυτές οι διαφορές: Χημεία πολυμερών
Η μοριακή δομή των πολυμερών καθορίζει πόσο εύκολα τα μόρια αερίου μπορούν να διαλυθούν και να διαχυθούν μέσα από αυτά:
PTFE (Πολυτετραφθοροαιθυλένιο): Η εξαιρετικά πυκνή μοριακή συσκευασία με ισχυρούς δεσμούς άνθρακα-φθορίου δημιουργεί ελάχιστο ελεύθερο όγκο. Τα μόρια αερίου βρίσκουν λίγες διαδρομές μέσα από τη δομή, με αποτέλεσμα πολύ χαμηλή διαπερατότητα.
Φθοροελαστομερή (Viton/FKM): Χημική σύνθεση φθορίου παρόμοια με την PTFE, αλλά με πιο εύκαμπτη ελαστομερή δομή. Παρέχει εξαιρετικές ιδιότητες φραγμού, διατηρώντας παράλληλα την ευκαμψία της σφράγισης.
Πολυουρεθάνη: Η μέτρια πολικότητα και οι δεσμοί υδρογόνου δημιουργούν μια ημιπερατή δομή. Καλές μηχανικές ιδιότητες, αλλά υψηλότερη διαπερατότητα από τα φθοριούχα πολυμερή.
NBR (νιτριλικό καουτσούκ): Η σχετικά ανοιχτή μοριακή δομή με σημαντικό ελεύθερο όγκο επιτρέπει ευκολότερη διάχυση αερίων. Εξαιρετική για μηχανική στεγανοποίηση, αλλά με χαμηλές ιδιότητες φραγμού.
Διακυμάνσεις διαπερατότητας συγκεκριμένων αερίων
Διαφορετικά αέρια διαπερνούν το ίδιο υλικό με πολύ διαφορετικούς ρυθμούς. Μικρά μόρια όπως το ήλιο και το υδρογόνο διαπερνούν 10-100 φορές πιο γρήγορα από το άζωτο ή το οξυγόνο:
Διαπερατότητα ηλίου (σε σχέση με τον αέρα = 1,0x):
- Μέσω NBR: 15-25 φορές ταχύτερο
- Μέσω πολυουρεθάνης: 12-18 φορές ταχύτερη
- Μέσω PTFE: 8-12 φορές ταχύτερο
Αυτός είναι ο λόγος για τον οποίο οι δοκιμές διαρροής ηλίου είναι τόσο ευαίσθητες και τα συστήματα που χρησιμοποιούν ήλιο ή υδρογόνο απαιτούν ειδικά υλικά στεγανοποίησης χαμηλής διαπερατότητας. Κάποτε συνεργάστηκα με ένα εργαστήριο δοκιμών κυψελών καυσίμου υδρογόνου, όπου οι τυπικές στεγανοποιήσεις πολυουρεθάνης έχαναν 30% υδρογόνου σε μια νύχτα. Η αλλαγή σε στεγανοποιήσεις PTFE μείωσε τις απώλειες σε λιγότερο από 3%. 🎈
Επιδράσεις της θερμοκρασίας στη διαπερατότητα
Οι ρυθμοί διαπερατότητας αυξάνονται εκθετικά με τη θερμοκρασία, συνήθως διπλασιάζοντας κάθε αύξηση 20-30 °C. Αυτό ακολουθεί το εξίσωση του Arrhenius3—οι υψηλότερες θερμοκρασίες παρέχουν περισσότερη μοριακή ενέργεια για διάχυση μέσω της πολυμερούς μήτρας.
Για μια τυπική σφραγίδα πολυουρεθάνης:
- Στους 20 °C: 20 cm³/(cm²·ημέρα·atm)
- Στους 40 °C: 35-40 cm³/(cm²·ημέρα·atm)
- Στους 60 °C: 60-75 cm³/(cm²·ημέρα·atm)
Αυτή η ευαισθησία στη θερμοκρασία σημαίνει ότι οι κύλινδροι που λειτουργούν σε θερμά περιβάλλοντα (κοντά σε φούρνους, σε συνθήκες εξωτερικού χώρου το καλοκαίρι ή σε τροπικά κλίματα) παρουσιάζουν σημαντικά υψηλότερες απώλειες διαπερατότητας από τους ίδιους κυλίνδρους σε εγκαταστάσεις με ελεγχόμενο κλίμα.
Ποιοι παράγοντες επηρεάζουν τους ρυθμούς διαπερατότητας στις εφαρμογές πνευματικών κυλίνδρων;
Πέρα από την επιλογή των υλικών, διάφοροι παράμετροι σχεδιασμού και λειτουργίας επηρεάζουν την πραγματική απόδοση διαπερατότητας σε συστήματα του πραγματικού κόσμου. ⚙️
Οι ρυθμοί διαπερατότητας στους πνευματικούς κυλίνδρους επηρεάζονται από τη γεωμετρία της στεγανοποίησης (πάχος και επιφάνεια), την πίεση λειτουργίας (γραμμική σχέση), τη θερμοκρασία (εκθετική αύξηση), τη σύνθεση του αερίου (τα μικρά μόρια διαπερνούν ταχύτερα), τη συμπίεση της στεγανοποίησης (επηρεάζει το αποτελεσματικό πάχος και την πυκνότητα) και τη γήρανση (η αποικοδόμηση αυξάνει τη διαπερατότητα κατά 20-50% κατά τη διάρκεια ζωής της στεγανοποίησης) — η βελτιστοποίηση αυτών των παραγόντων μέσω του σωστού σχεδιασμού και της επιλογής των υλικών μπορεί να μειώσει τις απώλειες διαπερατότητας κατά 60-80% σε σύγκριση με τις βασικές διαμορφώσεις.
Γεωμετρία σφραγίδας και αποτελεσματικό πάχος
Ο ρυθμός διαπερατότητας είναι αντιστρόφως ανάλογος με το πάχος της σφράγισης, δηλαδή το μήκος της διαδρομής που πρέπει να διανύσουν τα μόρια αερίου. Μια σφράγιση με διπλάσιο πάχος έχει μισό ρυθμό διαπερατότητας. Ωστόσο, υπάρχουν πρακτικά όρια:
Λεπτές σφραγίδες (διατομή 1-2 mm):
- Υψηλότεροι ρυθμοί διαπερατότητας
- Απαιτείται μικρότερη δύναμη σφράγισης
- Καλύτερο για εφαρμογές χαμηλής τριβής
- Χρησιμοποιείται στους κυλίνδρους χωρίς ράβδο χαμηλής τριβής Bepto
Παχιά στεγανοποιητικά (διατομή 3-5 mm):
- Χαμηλότεροι ρυθμοί διαπερατότητας
- Απαιτείται μεγαλύτερη δύναμη σφράγισης
- Καλύτερο για παρατεταμένη διατήρηση της πίεσης
- Χρησιμοποιείται σε εφαρμογές υψηλής πίεσης και μακράς διάρκειας
Το πραγματικό πάχος εξαρτάται επίσης από τη συμπίεση της στεγανοποίησης. Μια στεγανοποίηση που συμπιέζεται κατά 15-20% έχει ελαφρώς υψηλότερη πυκνότητα και χαμηλότερη διαπερατότητα από την ίδια στεγανοποίηση που συμπιέζεται μόνο κατά 5-10%. Αυτός είναι ο λόγος για τον οποίο ο σωστός σχεδιασμός της αυλάκωσης της στεγανοποίησης είναι σημαντικός, καθώς ελέγχει τη συμπίεση και, συνεπώς, την απόδοση διαπερατότητας.
Επιπτώσεις διαφοράς πίεσης
Σε αντίθεση με τη διαρροή (η οποία ακολουθεί σχέσεις ισχύος), η διαπερατότητα είναι άμεσα ανάλογη με τη διαφορά πίεσης. Διπλασιάζοντας την πίεση, διπλασιάζεται και ο ρυθμός διαπερατότητας. Αυτή η γραμμική σχέση καθιστά τη διαπερατότητα όλο και πιο σημαντική σε υψηλότερες πιέσεις.
Για έναν κύλινδρο με στεγανοποιητικά από πολυουρεθάνη (διαπερατότητα 20 cm³/(cm²·ημέρα·atm)):
- Σε 4 bar: διαπερατότητα 80 cm³/(cm²·ημέρα)
- Σε 8 bar: διαπερατότητα 160 cm³/(cm²·ημέρα)
- Σε 12 bar: διαπερατότητα 240 cm³/(cm²·ημέρα)
Γι' αυτό στη Bepto συνιστούμε υλικά στεγανοποίησης χαμηλής διαπερατότητας (HNBR ή PTFE) για εφαρμογές άνω των 10 bar — οι απώλειες διαπερατότητας σε υψηλή πίεση γίνονται οικονομικά σημαντικές ακόμη και για υλικά μέτριας διαπερατότητας.
Σύνθεση αερίου και μοριακό μέγεθος
Ο βιομηχανικός πεπιεσμένος αέρας αποτελείται συνήθως από 78% άζωτο, 21% οξυγόνο και 1% άλλα αέρια. Αυτά τα συστατικά διαπερνούν με διαφορετικούς ρυθμούς:
Σχετικοί ρυθμοί διαπερατότητας (άζωτο = 1,0x):
- Ήλιο: 10-20 φορές ταχύτερο
- Υδρογόνο: 8-15 φορές ταχύτερο
- Οξυγόνο: 1,2-1,5 φορές ταχύτερο
- Άζωτο: 1,0x (βασική τιμή)
- Διοξείδιο του άνθρακα: 0,8-1,0x
- Αργό: 0,6-0,8x
Για εφαρμογές ειδικών αερίων — κάλυψη με άζωτο, χειρισμός αδρανούς αερίου ή συστήματα υδρογόνου — αυτό γίνεται κρίσιμο. Συνεργάστηκα με τον Daniel, έναν μηχανικό σε ένα εργοστάσιο κατασκευής ημιαγωγών στην Καλιφόρνια, ο οποίος χρησιμοποιούσε φιάλες με καθαρισμό αζώτου για διαδικασίες ευαίσθητες στη μόλυνση. Οι τυπικές σφραγίδες NBR που χρησιμοποιούσε επέτρεπαν απώλεια αζώτου 8-10% ανά ημέρα, απαιτώντας συνεχή καθαρισμό. Προδιαγράψαμε φιάλες Bepto με σφραγίδες Viton, μειώνοντας την απώλεια αζώτου σε λιγότερο από 2% ημερησίως και μειώνοντας το κόστος αζώτου κατά $18.000 ετησίως. 💨
Γήρανση σφραγίδας και υποβάθμιση διαπερατότητας
Οι νέες σφραγίδες έχουν βέλτιστη αντοχή στη διαπερατότητα, αλλά η γήρανση υποβαθμίζει την απόδοσή τους μέσω διάφορων μηχανισμών:
Σετ συμπίεσης4: Η μόνιμη παραμόρφωση μειώνει το αποτελεσματικό πάχος της στεγανοποίησης.
Οξείδωση: Η χημική αποικοδόμηση δημιουργεί μικροκενά στο πολυμερές.
Απώλεια πλαστικοποιητή: Τα πτητικά συστατικά εξατμίζονται, καθιστώντας το υλικό πιο εύθραυστο και πορώδες.
Μικρορωγμές: Η κυκλική καταπόνηση δημιουργεί μικροσκοπικές ρωγμές στην επιφάνεια.
Στις μακροχρόνιες δοκιμές που πραγματοποιήσαμε στη Bepto, διαπιστώσαμε ότι οι ρυθμοί διαπερατότητας αυξάνονται κατά 20-30% κατά το πρώτο εκατομμύριο κύκλους για τις σφραγίδες πολυουρεθάνης και κατά 30-50% για τις σφραγίδες NBR. Το PTFE και το Viton παρουσιάζουν ελάχιστη υποβάθμιση — συνήθως αύξηση κάτω από 10% ακόμη και μετά από 5 εκατομμύρια κύκλους.
Αυτό το φαινόμενο γήρανσης σημαίνει ότι τα συστήματα που έχουν βελτιστοποιηθεί για τη νέα απόδοση των στεγανοποιητικών θα χάνουν σταδιακά την αποτελεσματικότητά τους. Ο σχεδιασμός με περιθώριο 30-40% πάνω από τους αρχικούς ρυθμούς διαπερατότητας εξασφαλίζει σταθερή απόδοση καθ' όλη τη διάρκεια ζωής των στεγανοποιητικών.
Ποια υλικά στεγανοποίησης ελαχιστοποιούν τη διαπερατότητα για κρίσιμες εφαρμογές;
Η επιλογή των βέλτιστων υλικών στεγανοποίησης απαιτεί την εξισορρόπηση της απόδοσης διαπερατότητας, των μηχανικών ιδιοτήτων, του κόστους και των ειδικών απαιτήσεων της εφαρμογής. 🎯
Για κρίσιμες εφαρμογές χαμηλής διαπερατότητας, τα PTFE και τα γεμισμένα PTFE προσφέρουν την καλύτερη απόδοση με 10-50 φορές χαμηλότερη διαπερατότητα από τα τυπικά ελαστομερή, ενώ το HNBR παρέχει μια εξαιρετική ισορροπία κόστους-απόδοσης για γενική βιομηχανική χρήση με 2-5 φορές καλύτερη αντοχή στη διαπερατότητα από το πολυουρεθάνιο — η επιλογή για συγκεκριμένη εφαρμογή πρέπει να λαμβάνει υπόψη την πίεση λειτουργίας (PTFE για >12 bar), το εύρος θερμοκρασίας (Viton για >80 °C), την έκθεση σε χημικές ουσίες (FKM για λάδια/διαλύτες) και την οικονομική αιτιολόγηση με βάση το κόστος κατανάλωσης αέρα σε σχέση με το κόστος του υλικού.
PTFE: Ο χρυσός κανόνας για χαμηλή διαπερατότητα
Το παρθένο PTFE προσφέρει απαράμιλλη αντοχή στη διαπερατότητα, αλλά απαιτεί προσεκτική εφαρμογή της μηχανικής. Το PTFE δεν είναι ελαστικό όπως το καουτσούκ — είναι ένα θερμοπλαστικό που απαιτεί μηχανική ενεργοποίηση (ελατήρια ή O-ring) για να διατηρήσει τη δύναμη στεγανοποίησης.
Πλεονεκτήματα:
- Χαμηλότεροι ρυθμοί διαπερατότητας (0,5-2 cm³/(cm²·ημέρα·atm))
- Εξαιρετική χημική αντοχή (σχεδόν καθολική)
- Ευρύ φάσμα θερμοκρασιών (-200°C έως +260°C)
- Πολύ χαμηλός συντελεστής τριβής (0,05-0,10)
Περιορισμοί:
- Απαιτεί στοιχεία ενεργοποίησης (αυξάνει την πολυπλοκότητα)
- Υψηλότερο αρχικό κόστος (3-4 φορές υψηλότερο από τα τυπικά στεγανοποιητικά)
- Μπορεί να ρέει εν ψυχρώ υπό συνεχή υψηλή πίεση
- Απαιτεί ακριβή σχεδιασμό αυλακώσεων
Στην Bepto, χρησιμοποιούμε ελατηριωτές σφραγίδες PTFE στους κυλίνδρους χωρίς ράβδο υψηλής ποιότητας για εφαρμογές που απαιτούν παρατεταμένη διατήρηση πίεσης, ελάχιστη κατανάλωση αέρα ή λειτουργία με ειδικά αέρια. Το επιπλέον κόστος 3-4 φορές δικαιολογείται εύκολα όταν οι απώλειες διαπερατότητας υπερβαίνουν τα $500-1.000 ετησίως ανά κύλινδρο.
HNBR: Η πρακτική επιλογή χαμηλής διαπερατότητας
Το υδρογονωμένο νιτριλικό καουτσούκ (HNBR) προσφέρει έναν εξαιρετικό συμβιβασμό μεταξύ απόδοσης και κόστους. Είναι χημικά παρόμοιο με το τυπικό NBR, αλλά με κορεσμένες πολυμερείς αλυσίδες που παρέχουν καλύτερη αντοχή στη θερμότητα, αντοχή στο όζον και σημαντικά χαμηλότερη διαπερατότητα.
Χαρακτηριστικά απόδοσης:
- Διαπερατότητα: 5-12 cm³/(cm²·ημέρα·atm) (2-5 φορές καλύτερη από την τυπική πολυουρεθάνη)
- Εύρος θερμοκρασίας: -40°C έως +150°C
- Εξαιρετική αντοχή σε λάδι και καύσιμα
- Καλές μηχανικές ιδιότητες και αντοχή στη φθορά
- Πρόσθετο κόστος: 1,8-2,2 φορές το κόστος των τυπικών σφραγίδων
Για τις περισσότερες βιομηχανικές πνευματικές εφαρμογές που λειτουργούν σε 8-12 bar, το HNBR προσφέρει την καλύτερη συνολική αξία. Έχουμε τυποποιήσει το HNBR για τη σειρά κυλίνδρων υψηλής πίεσης Bepto, επειδή προσφέρει μετρήσιμη μείωση της κατανάλωσης αέρα (συνήθως 8-15%) με ένα λογικό επιπλέον κόστος που αποσβένεται σε 12-24 μήνες για τις περισσότερες εφαρμογές.
Οδηγός επιλογής υλικών με βάση την εφαρμογή
Δείτε πώς καθοδηγούμε τους πελάτες της Bepto στην επιλογή υλικών:
Τυποποιημένα βιομηχανικά πνευματικά συστήματα (6-10 bar, θερμοκρασία περιβάλλοντος):
- Πρώτη επιλογή: Πολυουρεθάνη (AU) – καλή συνολική απόδοση
- Επιλογή αναβάθμισης: HNBR – για μειωμένη κατανάλωση αέρα
- Επιλογή Premium: Γεμισμένο PTFE – για κρίσιμες εφαρμογές
Συστήματα υψηλής πίεσης (10-16 bar):
- Ελάχιστο: HNBR – απαραίτητο για τον έλεγχο της διαπερατότητας
- Προτιμώμενο: Γεμισμένο PTFE – ιδανικό για διατήρηση πίεσης
- Αποφύγετε: Τυπικό NBR ή πολυουρεθάνη (υπερβολική διαπερατότητα)
Παράταση διατήρησης πίεσης (>8 ώρες μεταξύ των κύκλων):
- Απαιτείται: PTFE ή Viton – ελαχιστοποίηση της απώλειας πίεσης κατά τη διάρκεια της νύχτας
- Αποδεκτό: HNBR με υπερμεγέθης σφραγίδες – το αυξημένο πάχος μειώνει τη διαπερατότητα
- Απαράδεκτο: NBR – θα χάσει πίεση 20-40% κατά τη διάρκεια της νύχτας
Εφαρμογές ειδικών αερίων (άζωτο, ήλιο, υδρογόνο):
- Απαιτείται: PTFE – το μόνο υλικό με αποδεκτή διαπερατότητα για μικρά μόρια
- Εναλλακτική λύση: Viton για άζωτο (αποδεκτό αλλά όχι βέλτιστο)
- Αποφύγετε: Όλα τα τυπικά ελαστομερή (απαράδεκτοι ρυθμοί διαπερατότητας)
Οικονομική αιτιολόγηση για υλικά χαμηλής διαπερατότητας
Η απόφαση για την αναβάθμιση των υλικών στεγανοποίησης πρέπει να βασίζεται στο συνολικό κόστος ιδιοκτησίας και όχι μόνο στην αρχική τιμή. Ακολουθεί ένας πραγματικός υπολογισμός που έκανα για έναν πελάτη:
Σύστημα: 50 κύλινδροι, διάμετρος 63 mm, πίεση λειτουργίας 8 bar, λειτουργία 24/7
Κόστος πεπιεσμένου αέρα: $0,03/m³ (συμπεριλαμβανομένων των δαπανών ενέργειας, συντήρησης και συστήματος)
Τυπικά στεγανοποιητικά από πολυουρεθάνη (20 cm³/(cm²·ημέρα·atm)):
- Διαπερατότητα ανά κύλινδρο: ~120 cm³/ημέρα = 44 λίτρα/έτος
- Συνολικό σύστημα: 2.200 λίτρα/έτος = $66/έτος
- Κόστος σφραγίδας: $8/κύλινδρος = $400 συνολικά
Σφραγίδες HNBR (8 cm³/(cm²·ημέρα·atm)):
- Διαπερατότητα ανά κύλινδρο: ~48 cm³/ημέρα = 17,5 λίτρα/έτος
- Συνολικό σύστημα: 875 λίτρα/έτος = $26/έτος
- Κόστος σφραγίδας: $15/κύλινδρος = $750 συνολικά
- Ετήσια εξοικονόμηση: $40/έτος, απόσβεση: 8,75 έτη (οριακή περίπτωση)
Σφραγίδες PTFE (1,5 cm³/(cm²·ημέρα·atm)):
- Διαπερατότητα ανά κύλινδρο: ~9 cm³/ημέρα = 3,3 λίτρα/έτος
- Συνολικό σύστημα: 165 λίτρα/έτος = $5/έτος
- Κόστος σφραγίδας: $32/κύλινδρος = $1.600 συνολικά
- Ετήσια εξοικονόμηση: $61/έτος, απόσβεση: 19,7 έτη (δεν δικαιολογείται για την περίπτωση αυτή)
Αυτή η ανάλυση δείχνει ότι το HNBR μπορεί να είναι περιθωριακό για αυτή την εφαρμογή, ενώ το PTFE δεν είναι οικονομικά δικαιολογημένο. Ωστόσο, εάν το κόστος του πεπιεσμένου αέρα είναι υψηλότερο ($0,05/m³ σε ορισμένες εγκαταστάσεις) ή η πίεση είναι υψηλότερη (12 bar αντί για 8), η οικονομική κατάσταση μεταβάλλεται δραματικά υπέρ των υλικών χαμηλής διαπερατότητας.
Πρόσφατα βοήθησα τη Μαρία, υπεύθυνη συντήρησης σε ένα εργοστάσιο επεξεργασίας τροφίμων στο Τέξας, να πραγματοποιήσει αυτή την ανάλυση για το σύστημα 200 κυλίνδρων που λειτουργεί σε 12 bar με κόστος αέρα $0,048/m³. Η αναβάθμιση σε HNBR της επέτρεψε να εξοικονομήσει $4.800 ετησίως με απόσβεση σε 6 μήνες — ένα σαφές κέρδος που επίσης μείωσε τον χρόνο λειτουργίας του συμπιεστή και επέκτεινε τη διάρκεια ζωής του. 📈
Μέθοδοι δοκιμών και επαλήθευσης
Όταν καθορίζετε σφραγίδες χαμηλής διαπερατότητας, ζητήστε δεδομένα επαλήθευσης. Στην Bepto, παρέχουμε πιστοποιητικά δοκιμών διαπερατότητας για κρίσιμες εφαρμογές χρησιμοποιώντας τυποποιημένα ASTM D14345 μέθοδοι δοκιμών. Η δοκιμή μετρά τον ρυθμό μετάδοσης αερίου μέσω ενός δείγματος στεγανοποίησης υπό ελεγχόμενη πίεση, θερμοκρασία και υγρασία.
Βασικές παράμετροι δοκιμής που πρέπει να καθοριστούν:
- Σύνθεση αερίου δοκιμής (αέρας, άζωτο ή συγκεκριμένο αέριο)
- Πίεση δοκιμής (πρέπει να αντιστοιχεί στην πίεση λειτουργίας)
- Θερμοκρασία δοκιμής (πρέπει να αντιστοιχεί στο εύρος λειτουργίας σας)
- Πάχος δείγματος (πρέπει να αντιστοιχεί στις πραγματικές διαστάσεις της σφραγίδας)
Μην αποδέχεστε γενικά φύλλα δεδομένων υλικών — οι πραγματικοί ρυθμοί διαπερατότητας μπορεί να διαφέρουν κατά 20-40% μεταξύ διαφορετικών συνθέσεων του “ίδιου” υλικού από διαφορετικούς προμηθευτές. Τα επαληθευμένα δεδομένα δοκιμών διασφαλίζουν ότι λαμβάνετε την απόδοση για την οποία πληρώνετε.
Συμπέρασμα
Η διαπερατότητα του αερίου μέσω των υλικών στεγανοποίησης είναι μια αόρατη αλλά σημαντική πηγή σπατάλης πεπιεσμένου αέρα, κατανάλωσης ενέργειας και λειτουργικών δαπανών στα πνευματικά συστήματα. Η κατανόηση των μηχανισμών διαπερατότητας, των διαφορών στην απόδοση των υλικών και των ειδικών απαιτήσεων κάθε εφαρμογής επιτρέπει την ενημερωμένη επιλογή υλικών που μπορεί να μειώσει τις απώλειες αέρα κατά 60-80% και να προσφέρει μετρήσιμο ROI μέσω της μείωσης της ενέργειας του συμπιεστή και της βελτίωσης της απόδοσης του συστήματος. Στην Bepto, σχεδιάζουμε τους κυλίνδρους χωρίς ράβδο με υλικά στεγανοποίησης βελτιστοποιημένα για διαπερατότητα, επειδή γνωρίζουμε ότι τα μακροπρόθεσμα λειτουργικά κόστη υπερβαίνουν κατά πολύ την αρχική τιμή αγοράς και η κερδοφορία των πελατών μας εξαρτάται από συστήματα που προσφέρουν αποδοτική και αξιόπιστη απόδοση χρόνο με το χρόνο. 🌟
Συχνές ερωτήσεις σχετικά με τη διαπερατότητα αερίων σε πνευματικές σφραγίδες
Ε: Πώς μπορώ να προσδιορίσω αν η απώλεια πίεσης οφείλεται σε διαπερατότητα ή σε μηχανική διαρροή;
Εκτελέστε μια ελεγχόμενη δοκιμή πτώσης πίεσης: συμπιέστε τον κύλινδρο, απομονώστε τον πλήρως και παρακολουθήστε την πίεση για 24 ώρες σε σταθερή θερμοκρασία. Σχεδιάστε την πίεση σε σχέση με το χρόνο — η μηχανική διαρροή δημιουργεί μια εκθετική καμπύλη πτώσης (γρήγορη αρχική πτώση, στη συνέχεια επιβράδυνση), ενώ η διαπερατότητα δημιουργεί μια γραμμική πτώση μετά την αρχική εξισορρόπηση. Στη Bepto, συνιστούμε αυτή τη διάγνωση πριν από την αντικατάσταση των στεγανοποιητικών, καθώς προσδιορίζει εάν η αναβάθμιση του υλικού ή η αντικατάσταση των στεγανοποιητικών είναι η κατάλληλη λύση.
Ε: Μπορώ να μειώσω τη διαπερατότητα αυξάνοντας τη συμπίεση της στεγανοποίησης ή χρησιμοποιώντας πολλαπλές στεγανοποιήσεις;
Η αυξημένη συμπίεση (έως 20-25%) μειώνει ελαφρώς τη διαπερατότητα πυκνώνοντας το υλικό, αλλά η υπερβολική συμπίεση (>30%) μπορεί να προκαλέσει ζημιά στη σφράγιση και να αυξήσει τη διαπερατότητα λόγω μικρορωγμών που προκαλούνται από την τάση. Οι πολλαπλές σφραγίσεις σε σειρά μειώνουν την αποτελεσματική διαπερατότητα αυξάνοντας το συνολικό πάχος της σφράγισης — δύο σφραγίσεις 2 mm παρέχουν παρόμοια αντοχή στη διαπερατότητα με μία σφράγιση 4 mm, αν και με υψηλότερη τριβή και κόστος.
Ε: Οι ρυθμοί διαπερατότητας αλλάζουν με την φθορά της στεγανοποίησης με την πάροδο του χρόνου;
Ναι — η διαπερατότητα αυξάνεται συνήθως κατά 20-50% κατά τη διάρκεια ζωής της στεγανοποίησης λόγω της συμπίεσης (μειωμένο αποτελεσματικό πάχος), της οξειδωτικής αποικοδόμησης (αυξημένο πορώδες) και των μικρορωγμών από κυκλική καταπόνηση. Αυτή η αποικοδόμηση είναι ταχύτερη στους πρώτους 500.000 κύκλους και στη συνέχεια σταθεροποιείται. Το PTFE και το Viton παρουσιάζουν ελάχιστη αποικοδόμηση (αύξηση <10%), ενώ το NBR και το πολυουρεθάνιο αποικοδομούνται πιο σημαντικά (αύξηση 30-50%), καθιστώντας τα υλικά χαμηλής διαπερατότητας ακόμη πιο οικονομικά αποδοτικά κατά τη διάρκεια της μακράς διάρκειας ζωής τους.
Ε: Υπάρχουν επιστρώσεις ή επεξεργασίες που μειώνουν τη διαπερατότητα μέσω τυπικών υλικών στεγανοποίησης;
Έχουν δοκιμαστεί επιφανειακές επεξεργασίες και επικαλύψεις φραγμού, αλλά γενικά αποδεικνύονται μη πρακτικές για δυναμικές σφραγίδες λόγω της φθοράς και της κάμψης που βλάπτουν την επικάλυψη. Για στατικές σφραγίδες (O-rings σε ακραία καλύμματα), οι λεπτές επικαλύψεις PTFE ή οι επεξεργασίες πλάσματος μπορούν να μειώσουν τη διαπερατότητα κατά 30-50%, αλλά για δυναμικές σφραγίδες εμβόλου και ράβδου, η επιλογή υλικού χύδην παραμένει η μόνη αξιόπιστη προσέγγιση για τον έλεγχο της διαπερατότητας σε εφαρμογές πνευματικών κυλίνδρων.
Ε: Πώς μπορώ να δικαιολογήσω το υψηλότερο κόστος των στεγανοποιητικών με χαμηλή διαπερατότητα σε μια διοίκηση που εστιάζει στην αρχική τιμή αγοράς;
Υπολογίστε το συνολικό κόστος ιδιοκτησίας, συμπεριλαμβανομένων των δαπανών για πεπιεσμένο αέρα κατά τη διάρκεια της αναμενόμενης διάρκειας ζωής της στεγανοποίησης (συνήθως 2-5 έτη) — για έναν κύλινδρο 63 mm στα 10 bar με δαπάνες αέρα $0,03/m³, η αναβάθμιση από στεγανοποιήσεις πολυουρεθάνης σε στεγανοποιήσεις HNBR εξοικονομεί $15-25 ανά κύλινδρο ετησίως, παρέχοντας απόσβεση 12-24 μηνών για το επιπλέον κόστος υλικών. Στην Bepto, παρέχουμε εργαλεία υπολογισμού του συνολικού κόστους ιδιοκτησίας που αποδεικνύουν πώς η μείωση της διαπερατότητας αποσβένεται μέσω της μείωσης της ενέργειας του συμπιεστή, των χαμηλότερων κόστους συντήρησης και της παρατεταμένης διάρκειας ζωής του συμπιεστή, καθιστώντας την επιχειρηματική περίπτωση σαφή και ποσοτικοποιήσιμη για τις αποφάσεις προμήθειας.
-
Μάθετε τις βασικές μαθηματικές αρχές που διέπουν τη διάχυση των αερίων μέσω στερεών υλικών. ↩
-
Μάθετε για την τεχνολογία που χρησιμοποιείται για την αναγνώριση των ηχητικών κυμάτων υψηλής συχνότητας που παράγονται από τον αέρα που διαφεύγει από συστήματα υπό πίεση. ↩
-
Κατανοήστε τον επιστημονικό τύπο που χρησιμοποιείται για τον υπολογισμό της επίδρασης της θερμοκρασίας στους ρυθμούς χημικών και φυσικών αντιδράσεων. ↩
-
Ανακαλύψτε πώς η μόνιμη παραμόρφωση επηρεάζει την αποτελεσματικότητα της σφράγισης και την απόδοση του φράγματος αερίων με την πάροδο του χρόνου. ↩
-
Εξετάστε τη διεθνή πρότυπη μέθοδο δοκιμής που χρησιμοποιείται για τον προσδιορισμό του ρυθμού διαπερατότητας αερίων από πλαστικές μεμβράνες και φύλλα. ↩
