Johdanto
Kuvittele seuraava tilanne: tuotantolinjasi toimii täydellisesti, kunnes yhtäkkiä hydraulinen iskunvaimennin pettää katastrofaalisesti ja aiheuttaa pneumaattisen sauvaton sylinterijärjestelmän rikkoutumisen. Syyllinen? Kavitatie – hiljainen tappaja, joka aiheuttaa valmistajille tuhansien eurojen menetyksiä odottamattomien seisokkien vuoksi. Tämä mikroskooppinen uhka muodostaa höyrykuplia, jotka räjähtävät riittävän voimakkaasti tuhoamaan metallikomponentit sisältäpäin.
Hydraulisten iskunvaimentimien kavitaatio tapahtuu, kun nopeat paineputoamiset luovat höyrykuplia, jotka romahtavat voimakkaasti aiheuttaen pistekorroosiota, melua, vaimennustehon heikkenemistä ja komponenttien ennenaikaista vikaantumista. Sauvaton sylintereitä käyttävissä pneumaattisissa järjestelmissä tämä riski kasvaa nopeiden toimintojen ja toistuvien liikkeiden vuoksi, jotka kiihdyttävät nesteen hajoamista ja rakenteellisia vaurioita.
Olen nähnyt tämän tilanteen toistuvan kymmeniä kertoja vuosien varrella Bepto-yrityksessä. Viime kuussa huoltoteknikko Michiganista soitti meille paniikissa – hänen laitoksensa automatisoitu kokoonpanolinja oli pysähtynyt, koska kavitaatio oli kuluttanut kolme iskunvaimenninta kahdessa viikossa. Kerron teille, mitä todella tapahtuu ja miten voitte suojata investointinne.
Sisällysluettelo
- Mitä kavitaatio tarkalleen ottaen on hydraulisissa iskunvaimentimissa?
- Miksi pneumaattisissa järjestelmissä on suurempi kavitaatioriski?
- Kuinka kavitaatio voidaan havaita ennen katastrofaalista vikaa?
- Mitkä ennaltaehkäisevät toimenpiteet todella toimivat käytännön sovelluksissa?
- Päätelmä
- Usein kysyttyjä kysymyksiä kavitaatiosta hydraulisissa iskunvaimentimissa
Mitä kavitaatio tarkalleen ottaen on hydraulisissa iskunvaimentimissa?
Vihollisen ymmärtäminen on puolet voitosta. 💡

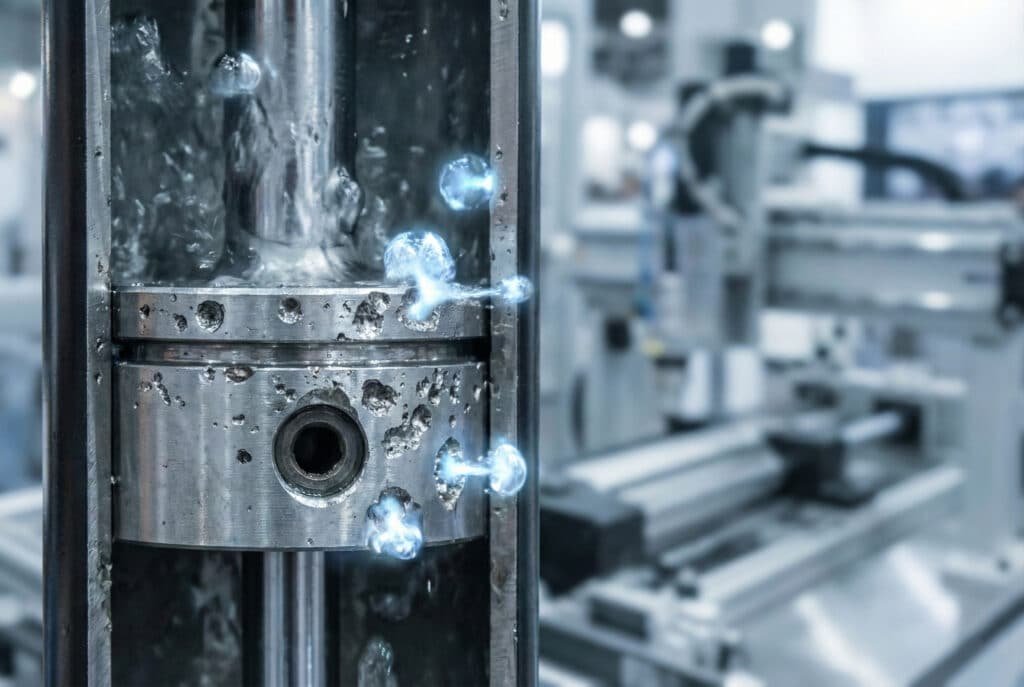

Kavitaatio on fysikaalinen ilmiö, jossa hydraulinesteen paine laskee alle sen höyrynpaine1, jolloin liuenneet kaasut muodostavat kuplia. Kun nämä kuplat siirtyvät korkeamman paineen alueille, ne romahtavat voimakkaasti ja aiheuttavat paineaaltoja, jotka kuluttavat metallipintoja, tuottavat liiallista lämpöä, aiheuttavat selviä kolkutusääniä ja lopulta heikentävät iskunvaimentimen vaimennuskykyä.
Tuhoamisen takana oleva fysiikka
Kun pneumaattinen sauvaton sylinteri hidastuu suurella nopeudella, iskunvaimentimen mäntä luo paikallisia matalapainealueita hydraulinesteeseen. Jos paine laskee alle nesteen höyrynpaineen (joka vaihtelee lämpötilan mukaan), muodostuu välittömästi mikroskooppisen pieniä kuplia. Kun mäntä jatkaa liikettään, nämä kuplat siirtyvät korkeamman paineen alueille ja implode2 uskomattomalla voimalla – aiheuttaen paikallisia lämpötiloja yli 1 000 °C ja painepiikkejä yli 10 000 psi.
Kavitaatiovaurion kolme vaihetta
- Alkuvaihe: Metallipinnoille alkaa muodostua mikroskooppisen pieniä pisteitä.
- Kehitysvaihe: Kuopat yhdistyvät suuremmiksi kraattereiksi, mikä heikentää rakenteellista eheyttä.
- Edistynyt vaihe: Pinnan täydellinen eroosio, tiivisteen vaurioituminen ja komponentin täydellinen vikaantuminen
Pneumaattisissa sovelluksissa haasteena on, että sauvaton sylinteri toimii usein yli 2 m/s:n nopeudella ja yli 60 syklin minuuttivauhdilla – olosuhteissa, jotka kiihdyttävät kaikkia kolmea vaihetta dramaattisesti.
Miksi pneumaattisissa järjestelmissä on suurempi kavitaatioriski?
Pneumaattinen automaatio luo täydelliset olosuhteet kavitaatiolle. ⚠️
Pneumaattisissa järjestelmissä, joissa käytetään sauvatonta sylinteriä, kavitaation riski on suurempi, koska niissä yhdistyvät suuret käyttönopeudet (usein 1–3 m/s), tiheät käynnistys- ja pysäytysjaksot, nopeat painevaihtelut ja kompaktit iskunvaimentimet, joiden nestetilavuus on rajallinen. Nämä tekijät aiheuttavat perinteisiin pelkästään hydraulisiin järjestelmiin verrattuna suurempia paine-eroja ja korkeampia nesteen lämpötiloja, mikä lisää kavitaation muodostumisen ja leviämisen todennäköisyyttä merkittävästi.
Nopeus ja syklien määrä: kaksinkertainen uhka
Annan teille esimerkin todellisesta tapauksesta. Thomas, tuotantopäällikkö pakkauslaitoksessa Ohiossa, otti meihin yhteyttä, kun hänen nopealla lajittelulinjallaan oli toistuvasti ilmennyt iskunvaimentimien vikoja. Hänen pneumaattiset sauvaton sylinterinsä toimivat 80 kertaa minuutissa – mikä oli selvästi sylinterin nimelliskapasiteetin rajoissa – mutta hydrauliset iskunvaimentimet eivät kestäneet lämpökuormitusta ja paineen vaihteluita.
| Järjestelmätyyppi | Tyypillinen nopeus | Syklinopeus | Kavitaatioriski |
|---|---|---|---|
| Vakiohydraulinen | 0,1–0,5 m/s | 10–20 cpm | Matala |
| Pneumaattinen sauvaton sylinteri | 1–3 m/s | 40–100 cpm | Korkea |
| Bepto-optimoitu järjestelmä | 1–3 m/s | 40–100 cpm | Alennettu 60% |
Nesteen lämpötilan ja viskositeetin muutokset
Pneumaattiset järjestelmät tuottavat enemmän lämpöä ilman puristuksen ja nopean kierron kautta. Kun hydraulinesteen lämpötila nousee 40 °C:sta 80 °C:seen (yleistä suurinopeuksisissa sovelluksissa), sen höyrynpaine nousee dramaattisesti, kun taas viskositeetti3 pisaroita. Tämä pienentää kavitaation alkamisen turvallisuusmarginaalia.
Kompaktin suunnittelun rajoitukset
Tilaa säästävät pneumaattiset rakenteet vaativat usein pienempiä iskunvaimentimia, joissa on pienemmät nestesäiliöt. Pienempi nestemäärä tarkoittaa nopeampaa lämpötilan nousua, vähemmän aikaa kuplien liukenemiselle ja pienempää kykyä absorboida painepiikkejä – kaikki nämä ovat kavitaatioon vaikuttavia tekijöitä.
Kuinka kavitaatio voidaan havaita ennen katastrofaalista vikaa?
Varhainen havaitseminen säästää tuhansia euroja seisokkiaikakustannuksissa. 🔍
Kavitaatiota voi havaita neljän pääasiallisen merkin avulla: selvä kolina tai kopina hidastuksen aikana, näkyvä pistekorroosio tai eroosio mäntänvarsissa ja sisäisissä komponenteissa huollon aikana, epätasainen vaimennusteho ja epäsäännölliset pysäytysasennot sekä yli 70 °C:n käyttölämpötilat. Näiden varoitusmerkkien säännöllinen seuranta mahdollistaa toimenpiteet ennen kuin iskunvaimentimen täydellinen vikaantuminen keskeyttää tuotannon.
Akustiset tunnisteet: Kuuntele laitteitasi
Kavitaatio tuottaa tyypillisen “soraa tölkissä” -äänen, joka eroaa selvästi normaalista hydraulisesta sihisevästä äänestä. Sanon aina huoltotiimeille: jos iskunvaimennin kuulostaa siltä kuin se pureskelisi kiviä, kyseessä on kavitaatio.
Silmämääräisen tarkastuksen protokollat
Tarkista suunnitellun huollon aikana:
- Männänvarren pinta: Etsi karkeita, kuoppaisia alueita, jotka muistuttavat appelsiininkuorta.
- Nesteen kunto: Maidonvärinen tai värjäytynyt neste viittaa ilman joutumiseen
- Tiivisteen eheys: Ennenaikainen tiivisteen kuluminen liittyy usein kavitaatiovaurioihin.
Suorituskyvyn heikkenemisen mittarit
Seuraa näitä avainindikaattoreita:
- Pysäytysasennon vaihtelu: Yli ±2 mm:n lisäykset osoittavat vaimennuksen heikkenemistä.
- Syklin kesto: Asteittainen hidastuminen viittaa iskunvaimentimien tehokkuuden heikkenemiseen.
- Lämpötilan kehitys: Jatkuvat lukemat yli 65 °C viittaavat ongelmiin.
Sarah, saksalaisen autonosien valmistajan huoltoteknikko, otti käyttöön viikoittaisen lämpötilan kirjaamisen pneumaattisissa kokoonpanopisteissään. Hän havaitsi kolmen iskunvaimentimen varhaisvaiheen kavitaation ja korvasi ne suunnitellun seisokin aikana, jolloin vältyttiin hätäsulkemisilta. Tämä yksinkertainen seurantaprotokolla säästää laitokselle yli 15 000 euroa tuotantotappioissa.
Mitkä ennaltaehkäisevät toimenpiteet todella toimivat käytännön sovelluksissa?
Ennaltaehkäisy on aina parempi kuin korjaaminen. 🛡️
Tehokas kavitaation ehkäisy edellyttää neljää integroitua strategiaa: erityisesti pneumaattisiin korkean syklin sovelluksiin luokiteltujen, kavitaatiota kestävien iskunvaimentimien valinta, hydraulinesteen lämpötilan pitäminen alle 60 °C:ssa riittävällä jäähdytyksellä, korkeamman höyrynpaineen kynnysarvon ja vaahtoa estävien lisäaineiden sisältävien korkealaatuisten nesteiden käyttö sekä järjestelmän oikean koon valinta 20–30%:n turvamarginaalilla energian absorptiokapasiteetissa. Nämä toimenpiteet vähentävät yhdessä kavitaatioriskiä 70–80% vaativissa pneumaattisissa sovelluksissa.
Komponenttien valinta: Kaikki iskunvaimentimet eivät ole samanlaisia
Bepto suunnittelee iskunvaimentimet erityisesti nopeisiin pneumaattisiin sovelluksiin. Tässä on se, mikä tekee eron:
| Ominaisuus | Vakiomuotoinen iskunvaimennin | Bepto pneumaattinen vaimennin |
|---|---|---|
| Nesteen säiliön koko | Vähintään 1x | Vähintään 1,5-kertainen (parempi jäähdytys) |
| Sisäinen virtausrakenne | Perusaukko | Optimoidut kavitaationestokanavat |
| Tiivisteen materiaali | Standardi nitriili | Korkean lämpötilan Viton-yhdisteet |
| Sykli Luokitus | 1 miljoona | Yli 5 miljoonaa kierrosta |
| Kustannus Premium | Perustaso | +15% (säästää 40% elinkaarikustannuksia) |
Nesteiden hallinnan parhaat käytännöt
- Valitse oikea neste: Käytä käyttöpaineessa höyrynpaineeltaan alle 0,5 kPa:n hydrauliöljyjä.
- Pidä puhtaana: ISO 18/16/13 puhtaus4 estää ydintymiskohdat
- Seuraa heikkenemistä: Vaihda neste 12–18 kuukauden välein korkean kierrosluvun sovelluksissa.
- Lisää jäähdytys: Asenna lämmönvaihtimet, kun ympäristön lämpötila ylittää 30 °C.
Järjestelmän suunnittelun optimointi
Kun autoimme Thomasia Ohiossa ratkaisemaan kavitaatiokriisin, emme vain vaihtaneet komponentteja, vaan suunnittelimme hänen hidastumisprofiilinsa uudelleen. Ottamalla käyttöön kaksivaiheisen vaimennuksen (pneumaattinen esihidastuminen ja sen jälkeen hydraulinen lopullinen pysäytys), vähensimme iskunvaimentimen huippukuormitusta 45%:llä ja eliminoimme kavitaation kokonaan.
Huoltoaikataulutus, joka todella ehkäisee vikoja
Luo kolmitasoinen tarkastusprotokolla:
- Päivittäin: Lämpötilan pistokokeet käytön aikana
- Viikoittain: Silmämääräinen tarkastus ja äänenvalvonta
- Kuukausittain: Yksityiskohtainen tarkastus suorituskykytestauksella
Päätelmä
Kavitaatio hydraulisissa iskunvaimentimissa ei ole väistämätöntä – se voidaan estää valitsemalla oikeat komponentit, seuraamalla tilannetta huolellisesti ja huoltamalla laitteita ennakoivasti. Bepto on auttanut satoja laitoksia poistamaan kavitaatioon liittyvät seisokit ja vähentämään komponenttikustannuksia 30% verrattuna OEM-vaihtoehtoihin. 🎯
Usein kysyttyjä kysymyksiä kavitaatiosta hydraulisissa iskunvaimentimissa
K1: Voidaanko kavitaatiovauriot korjata vai onko iskunvaimennin vaihdettava?
Kun kavitaatio on aiheuttanut näkyviä pistekorroosiota ja eroosiota, iskunvaimennin on vaihdettava – pintavaurioita ei voida korjata tehokkaasti, ja ne leviävät edelleen. Jos vaurio havaitaan kuitenkin alkuvaiheessa, kun pinnan karheus on vielä vähäistä, nesteen täydellinen vaihto ja järjestelmän optimointi voivat pidentää käyttöikää väliaikaisesti.
Kysymys 2: Kuinka nopeasti kavitaatio voi tuhota iskunvaimentimen pneumaattisissa sovelluksissa?
Vaikeissa suurinopeuksisissa pneumaattisissa sovelluksissa kavitaatio voi edetä alkamisesta katastrofaaliseen vikaantumiseen vain 2–4 viikon jatkuvassa käytössä. Kohtuullisissa olosuhteissa vikaantumiseen voi kulua 2–3 kuukautta, kun taas oikein suunnitellut järjestelmät voivat toimia kavitaatiovapaasti vuosia.
K3: Ovatko säädettävät iskunvaimentimet alttiimpia kavitaatiolle?
Säädettävät iskunvaimentimet ovat itse asiassa vähemmän herkkiä, kun ne on säädetty oikein, koska ne mahdollistavat hidastuvuusprofiilien optimoinnin painepiikkien minimoimiseksi. Virheellinen säätö voi kuitenkin pahentaa kavitaatiota – noudata aina valmistajan ohjeita ja käytä mahdollisimman hellävaraista tehokasta vaimennusta.
Kysymys 4: Vaikuttaako kavitaatio iskunvaimentimien takuuseen?
Useimmat valmistajat eivät korvaa kavitaatiovaurioita takuun puitteissa, jos ne johtuvat virheellisestä käytöstä, puutteellisesta huollosta tai määriteltyjen parametrien ylittävästä käytöstä. Bepto tarjoaa sovellusten suunnittelutukea, jolla varmistetaan järjestelmän oikea suunnittelu ja takuun voimassaolo.
K5: Voiko synteettisten hydraulinesteiden käyttö poistaa kavitaatioriskin?
Ensiluokkaiset synteettiset nesteet vähentävät kavitaatioriskiä merkittävästi, mutta eivät voi poistaa sitä kokonaan. Ne tarjoavat korkeammat höyrynpainekynnykset, paremman lämpöstabiilisuuden ja erinomaisen vaahtoamisenestoaineet5—tyypillisesti vähentää kavitaation alttiutta 40–50% verrattuna mineraaliöljyihin, mutta asianmukainen järjestelmän suunnittelu on edelleen olennaisen tärkeää.
-
Ymmärrä höyrynpaineen fysiikka ja olosuhteet, jotka saavat nesteet kiehumaan tai kavitoitumaan. ↩
-
Tutustu kuplan romahtamisen väkivaltaisiin mekanismeihin ja siitä seuraaviin tuhoisiin paineaaltoihin. ↩
-
Tutki, miten lämpötilan muutokset vaikuttavat nesteen paksuuteen ja virtausominaisuuksiin. ↩
-
Katso ISO 4406 -standardin taulukko, jotta ymmärrät, miten hydraulinesteen puhtaustasot luokitellaan. ↩
-
Lue, kuinka kemialliset lisäaineet estävät vaahdon muodostumisen, ylläpitävät hydraulista painetta ja estävät kavitaation. ↩
