Insinöörit tuhlaavat lukemattomia tunteja suunnittelemalla mukautettuja pneumaattisia piirejä tyhjästä, luomalla monimutkaisia jakotukkeja ja kamppailemalla luotettavuusongelmien kanssa, jotka voitaisiin poistaa modulaaristen venttiilijärjestelmien avulla. Perinteiset piirien suunnittelutavat johtavat huoltopainajaisiin, vaikeaan vianetsintään ja kalliisiin mukautettuihin komponentteihin, jotka viivästyttävät projekteja ja lisäävät kustannuksia. 🔧
Modulaariset venttiilijärjestelmät mahdollistavat luotettavan pneumaattisen piirin rakentamisen standardoitujen komponenttien, yksinkertaistetun huollon, pienempien vuotokohtien ja joustavien kokoonpanovaihtoehtojen avulla, jotka virtaviivaistavat suunnittelua, asennusta ja huoltoa ja parantavat samalla järjestelmän yleistä luotettavuutta. Tämä lähestymistapa muuttaa pneumatiikkapiirien suunnittelun asiakaskohtaisesta suunnittelusta järjestelmälliseen kokoonpanoon.
Puhuin eilen Carlosin kanssa, joka on suunnitteluinsinööri eräässä floridalaisessa automaatioalan yrityksessä ja jonka tiimi käytti 3 viikkoa jokaisen räätälöidyn pneumaattisen piirin suunnitteluun, vaikka modulaariset ratkaisut voisivat lyhentää tämän ajan 3 päivään.
Sisällysluettelo
- Mitä ovat modulaariset pneumaattiset venttiilijärjestelmät ja niiden tärkeimmät edut?
- Miten suunnittelet piirit modulaaristen venttiilirakennuspalikoiden avulla?
- Mitkä konfigurointistrategiat maksimoivat modulaarisen järjestelmän luotettavuuden?
- Mitä etuja modulaariset järjestelmät tarjoavat huollolle ja vianmääritykselle?
Mitä ovat modulaariset pneumaattiset venttiilijärjestelmät ja niiden tärkeimmät edut?
Modulaarisen venttiiliarkkitehtuurin ymmärtäminen on olennaisen tärkeää nykyaikaisen pneumatiikkapiirin suunnittelussa. 🏗️
Modulaarisissa pneumaattisissa venttiilijärjestelmissä käytetään standardoituja venttiililohkoja, jakotukkia ja liitäntäliitäntöjä, jotka napsahtavat yhteen ja muodostavat täydellisiä virtapiirejä, jolloin yksilöllinen työstö ei ole tarpeen, kokoonpanoaika lyhenee ja kokoonpanon joustavuus on rajaton vaihdettavien komponenttien ansiosta. Tämä rakennuspalikkalähestymistapa mullistaa pneumatiikkajärjestelmien suunnittelun ja ylläpidon.
Modulaarinen järjestelmäarkkitehtuuri
Standardoidut rakennuspalikat
Modulaariset järjestelmät koostuvat seuraavista osista:
- Pohjakeräysputket tulo- ja poistoilmaliitännät
- Venttiililohkot jotka sisältävät suuntaohjauksen, virtauksen ohjauksen ja paineen säädön
- Päätylevyt jakotukkikokoonpanon tiivistäminen
- Liitäntämoduulit liitäntä toimilaitteisiin ja antureihin
Yleiset liitäntänormit
Kaikissa komponenteissa käytetään standardoituja liitäntöjä, jotka takaavat täydellisen sopivuuden ja poistavat yhteensopivuusongelmat valmistajien välillä alan standardien mukaisesti.
Skaalautuva kokoonpano
Järjestelmiä voidaan helposti laajentaa tai muuntaa lisäämällä tai poistamalla venttiililohkoja vaikuttamatta muihin piirin toimintoihin.
Modulaaristen ja perinteisten piirien vertailu
| Aspect | Perinteinen Custom | Modulaariset järjestelmät | Advantage |
|---|---|---|---|
| Suunnitteluaika | 2-4 viikkoa | 2-4 päivää | 85% vähennys |
| Kokoontumisaika | 8-16 tuntia | 2-4 tuntia | 75% vähennys |
| Vuotokohdat | 20-40 per piiri | 4-8 per piiri | 70% vähennys |
| Huolto Pääsy | Huono | Erinomainen | Merkittävä |
| Konfiguraatiomuutokset | Merkittävä uudistustyö | Yksinkertainen uudelleenkonfigurointi | Vallankumouksellinen |
Miten suunnittelet piirit modulaaristen venttiilirakennuspalikoiden avulla?
Järjestelmällinen modulaarinen suunnittelu varmistaa piirin optimaalisen suorituskyvyn ja luotettavuuden. 📋
Tehokas modulaarinen piirisuunnittelu noudattaa jäsenneltyä prosessia: analysoi toimilaitteen vaatimukset, valitse sopivat venttiilitoiminnot, järjestä moduulit optimaalisia virtausreittejä varten ja konfiguroi ohjausliitännät tehokkaiden ja huollettavien pneumaattisten piirien luomiseksi. Todistettu suunnittelumenetelmämme poistaa arvailut ja varmistaa onnistumisen ensimmäisellä kerralla.

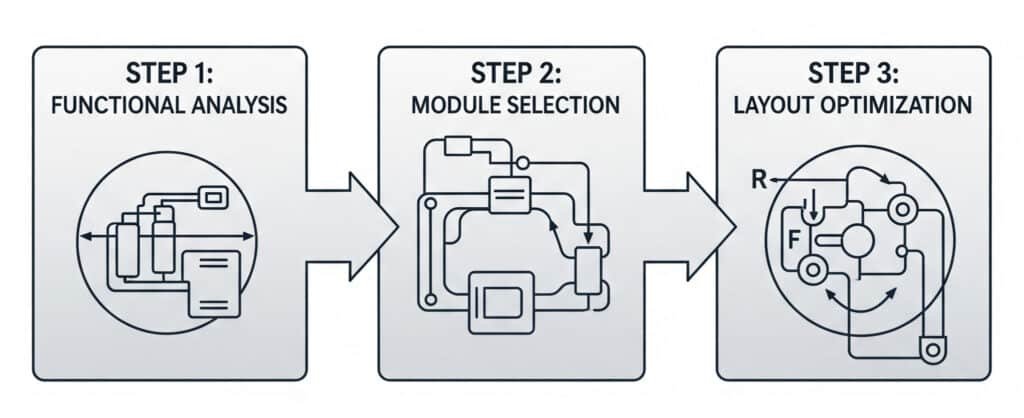

Bepton modulaarinen suunnitteluprosessi
Olemme Beptossa kehittäneet järjestelmällisen lähestymistavan modulaarisen piirisuunnittelun toteuttamiseen:
Vaihe 1: Toiminnallinen analyysi
- Tunnistetaan kaikki toimilaitteet ja niiden käyttövaatimukset.
- Ohjauslogiikan ja jaksotustarpeiden määrittäminen
- Määritä turvallisuus- ja hätäpysäytysvaatimukset
- Lasketaan kokonaisilmankulutus ja paineen tarve
Vaihe 2: Moduulin valinta
- Valitse kuhunkin toimintoon sopiva venttiilityyppi
- Valitse virtauksenohjaus- ja paineensäätömoduulit
- Määritä jakotukin koko ja kokoonpano
- Määritä ohjausliitäntää koskevat vaatimukset
Vaihe 3: Asettelun optimointi
- Järjestä moduulit lyhimpiä virtausreittejä varten.
- Minimoi painehäviöt ja kuollut tilavuus
- Varmistetaan helppo pääsy huoltoa varten
- Suunnittele kaapelien reititys ja liitäntäpisteet
Yhteiset piirin rakennuspalikat
| Toiminto | Moduulin tyyppi | Tyypilliset sovellukset |
|---|---|---|
| Suuntaohjaus | 5/2, 5/3, 3/2 venttiilit | Sylinterin ohjaus, ilman reititys |
| Virtauksen säätö | Säädettävät rajoittimet | Nopeudensäätö, pehmeä käynnistys |
| Paineen säätö | Säätimet, varoventtiilit | Voimanhallinta, turvallisuus |
| Loogiset toiminnot | AND-, OR- ja NOT-moduulit | Järjestyksenvalvonta, lukitukset |
| Liitäntä | I/O-moduulit, ohjausventtiilit | PLC-liitäntä, manuaalinen ohjaus |
Suunnitteluesimerkki: Kaksoissylinterijärjestelmä
Carlosin tiimin oli ohjattava kahta sylinteriä, joilla oli itsenäinen nopeudensäätö ja synkronoitu toiminta:
Tarvittavat komponentit:
- Perusjakeluputki (6 asemaa)
- Kaksi 5/2-suuntaventtiiliä
- Kaksi virtauksenohjausmoduulia
- Yksi paineensäätömoduuli
- Yksi looginen AND-moduuli
- Päätylevyn kokoonpano
Konfiguroinnin edut:
- 60% vähemmän yhteyksiä kuin perinteinen lähestymistapa
- Yksi ilmansyöttöliitäntä
- Integroitu nopeudensäätö
- Helppo logiikan muokkaus
- Kompakti 12″ × 4″ jalanjälki
Mitkä konfigurointistrategiat maksimoivat modulaarisen järjestelmän luotettavuuden?
Strategiset kokoonpanovalinnat vaikuttavat merkittävästi järjestelmän pitkän aikavälin luotettavuuteen ja suorituskykyyn. 🛡️
Modulaarisen järjestelmän luotettavuuden maksimointi edellyttää oikeaa jakotukkien mitoitusta, strategista redundanssin toteuttamista, optimaalista moduulien sijoittelua ja järjestelmällistä paineenhallintaa vikojen estämiseksi ja tasaisen toiminnan varmistamiseksi vaihtelevissa olosuhteissa. Näillä strategioilla ehkäistään yleisiä vikatilanteita ja pidennetään järjestelmän käyttöikää.
Kriittiset luotettavuusstrategiat
Jakotukin mitoitus tulevaa laajentumista varten
Mitoita jakotukit 25-30% välittömiä tarpeita suuremmiksi, jotta niihin mahtuu tulevia lisäyksiä ilman järjestelmän uudelleensuunnittelua. Tämä estää kalliit jälkiasennukset ja säilyttää optimaaliset virtausominaisuudet.
Strategisen redundanssin toteuttaminen
Kriittisissä sovelluksissa on otettava käyttöön redundantit ohjausväylät:
- Kaksinkertaiset turvatoiminnot
- Varapainesäätö
- Vaihtoehtoiset ohjaussignaalireitit
- Hätätilanteessa tapahtuvat manuaaliset ohitukset
Paineen hallinnan optimointi
Asianmukainen paineen jakautuminen estää kaskadoituvat viat:
- Kriittisiä toimintoja varten varatut säätimet
- Paineen seuranta keskeisissä kohdissa
- Varoventtiilin suojaus herkille komponenteille
- Vaiheittainen paineenalennus monimutkaisia piirejä varten
Bepto Reliability Enhancement -ominaisuudet
| Ominaisuus | Hyöty | Luotettavuuden parantaminen |
|---|---|---|
| O-rengastiivisteet1 | Poistaa vuotoreitit | 95% vuotojen vähentäminen |
| Kiinnittimet | Estää laitteiston häviämisen | 100% säilyttäminen |
| Värikoodatut moduulit | Vähentää johdotusvirheitä | 80% virheen vähentäminen |
| Tilaindikaattorit | Visuaalisen järjestelmän terveys | 60% nopeampi diagnoosi |
| Modulaarinen diagnostiikka | Yksittäisten toimintojen testaus | 70% vianmäärityksen parantaminen |
Ympäristönäkökohdat
Lämpötilan hallinta
Modulaariset järjestelmät käsittelevät lämpötilan vaihteluita paremmin kuin räätälöidyt piirit, koska:
- Yhdenmukaiset lämpölaajenemisominaisuudet
- Standardoidut tiivisteiden materiaalit
- Yhdenmukaiset asennusliitännät
- Integroitu lämpösuojaus
Kontaminaatiosuojaus
Parannettu kontaminaatiokestävyys:
- Suljetut moduulien liitännät
- Suojatut liitäntäpisteet
- Helppo suodattimen integrointi
- Yksinkertaistettu puhdistusmahdollisuus
Konfiguroinnin parhaat käytännöt
Teksasilaisen tuotantolaitoksen kunnossapitopäällikkö Maria otti käyttöön modulaariset luotettavuusstrategiat ja vähensi pneumatiikkajärjestelmän seisokkiaikaa 75%:llä ja puolitti samalla kunnossapitokustannukset.
Mitä etuja modulaariset järjestelmät tarjoavat huollolle ja vianmääritykselle?
Modulaariset järjestelmät yksinkertaistavat huomattavasti huoltoa ja vianetsintää verrattuna perinteisiin pneumaattisiin piireihin. 🔍
Modulaariset pneumaattiset järjestelmät mahdollistavat nopean vianeristyksen, yksittäisten komponenttien vaihdon, yksinkertaisemman varaosavaraston ja pienemmät huoltokoulutusvaatimukset standardoitujen liitäntöjen ja plug-and-play-toimintojen ansiosta. Nämä edut johtavat merkittäviin käyttökustannussäästöihin ja parempaan käyttöaikaan.
Kunnossapidon edut
Yksittäisten komponenttien käyttöoikeus
Kutakin venttiilitoimintoa voidaan huoltaa itsenäisesti vaikuttamatta piirin muihin toimintoihin:
- Yksittäisten moduulien irrottaminen korjausta tai vaihtoa varten
- Testaa yksittäisiä toimintoja erikseen
- Suorita ennaltaehkäisevä huolto aikataulun mukaisesti
- Päivitä tiettyjä toimintoja ilman järjestelmän sammuttamista
Standardoidut varaosat
Modulaariset järjestelmät vaativat vähemmän yksittäisiä varaosia:
- Yhteiset venttiililohkot useissa piireissä
- Standardoidut tiivisteet ja kuluvat komponentit
- Sovellusten välillä vaihdettavat moduulit
- Varastoinvestointien ja varastotilan vähentäminen
Yksinkertaistetut koulutusvaatimukset
Huoltoteknikot oppivat yhden modulaarisen järjestelmän useiden mukautettujen mallien sijaan:
- Vakiovianetsintämenettelyt
- Yleiset korjaustekniikat
- Yleiset diagnostiset menetelmät
- Sovellusten väliset siirrettävät taidot
Vianmääritysvalmiudet
| Diagnostinen ominaisuus | Perinteinen piiri | Modulaarinen järjestelmä | Ajan säästö |
|---|---|---|---|
| Vian eristäminen | 2-4 tuntia | 15-30 minuuttia | 85% vähennys |
| Komponenttien testaus | Vaikea/mahdoton | Yksittäisen moduulin testi | Vallankumouksellinen |
| Visuaalinen tila | Rajalliset indikaattorit | LED-tila moduulia kohti | Välitön |
| Dokumentaatio | Mukautetut piirustukset | Vakiokaaviot | 70% nopeampi |
Ennakoivan kunnossapidon integrointi
Sisäänrakennettu diagnostiikka
Nykyaikaiset modulaariset järjestelmät sisältävät diagnostiikkaominaisuuksia:
- Syklin laskurit2 kulumisen ennustamiseen
- Paineen seuranta suorituskyvyn kehityssuuntauksia varten
- Lämpötilanhallinnan lämpötila-anturit
- Tärinän havaitseminen mekaanisten ongelmien varalta
Etävalvonta
Modulaariset järjestelmät integroituvat helposti Teollisuus 4.03 aloitteet:
- Yksittäisen moduulin tilan raportointi
- Suorituskykyä koskevien tietojen keruu
- Ennustavat vikaantumisalgoritmit
- Automatisoitu huollon aikataulutus
Todellisen maailman huoltotulokset
David, Michiganissa sijaitsevan autoteollisuuden laitoksen laitosinsinööri, seurasi kunnossapidon mittareita siirryttyään moduulijärjestelmiin:
Ennen modulaarisia järjestelmiä:
- Keskimääräinen korjausaika: 4,5 tuntia
- Varaosavarasto: $45,000
- Koulutusaika teknikkoa kohden: 40 tuntia
- Vuotuiset ylläpitokustannukset: $180,000
Modulaarisen toteutuksen jälkeen:
- Keskimääräinen korjausaika: 45 minuuttia
- Varaosavarasto: $18,000
- Koulutusaika teknikkoa kohden: 12 tuntia
- Vuotuiset ylläpitokustannukset: $65,000
Tulokset: 64% vähennys huoltokustannuksissa ja 85% parannus korjausajoissa.
Hätätilanteiden hallintaan liittyvät edut
Nopea komponenttien vaihto
Kriittiset järjestelmäviat voidaan korjata nopeasti:
- Pidä valmiiksi konfiguroidut varamoduulit varastossa
- Vaihda moduulit minuuteissa, ei tunneissa
- Tuotannon palauttaminen välittömästi
- Korjaa epäonnistuneet moduulit offline-tilassa
Väliaikaiset konfiguraatiomuutokset
Modulaariset järjestelmät mahdollistavat nopeat prosessimuutokset:
- Lisää tilapäisiä ohitustoimintoja
- Hätätilojen käyttöönotto
- Muodostetaan uudelleen pienemmän kapasiteetin käyttöä varten
- Tuotannon ylläpitäminen korjausten aikana
Päätelmä
Modulaariset pneumaattiset venttiilijärjestelmät mullistavat piirien suunnittelun ja ylläpidon standardoitujen komponenttien, yksinkertaistetun kokoonpanon, paremman luotettavuuden ja huomattavasti pienempien huoltovaatimusten ansiosta, mikä tekee niistä olennaisen tärkeitä nykyaikaisen teollisuusautomaation kannalta.
Usein kysytyt kysymykset modulaarisista pneumaattisista venttiilijärjestelmistä
K: Ovatko modulaariset venttiilijärjestelmät kalliimpia kuin perinteiset mittatilaustyönä valmistetut piirit?
V: Vaikka alkuperäiset komponenttikustannukset voivat olla 10-20% korkeammat, modulaariset järjestelmät tuovat 40-60% kokonaiskustannussäästöjä lyhentyneen suunnitteluajan, nopeamman kokoonpanon, alhaisempien ylläpitokustannusten ja paremman luotettavuuden ansiosta järjestelmän koko elinkaaren aikana.
K: Voidaanko olemassa olevat pneumaattiset piirit muuntaa modulaarisiin järjestelmiin?
V: Kyllä, useimmat nykyiset piirit voidaan muuntaa modulaarisiin järjestelmiin suunnitellun huollon tai päivityksen yhteydessä. Muuntoprosessi maksaa itsensä yleensä takaisin 6-12 kuukaudessa vähentyneen huollon ja parantuneen luotettavuuden ansiosta.
K: Toimivatko modulaariset järjestelmät eri tyyppisten ja kokoisten toimilaitteiden kanssa?
V: Modulaariset järjestelmät toimivat kaikkien tavallisten pneumaattisten toimilaitteiden kanssa, mukaan lukien sylinterit, pyörivät toimilaitteet, tarttujien ja sauvattomat sylinterit. Standardoidut liitännät vastaavat erilaisiin toimilaitteiden liitäntävaatimuksiin sopivien liitäntämoduulien avulla.
K: Miten modulaariset järjestelmät käsittelevät suuren virtauksen sovelluksia?
V: Bepton modulaariset järjestelmät täyttävät suuren virtauksen vaatimukset suurempien jakotukkikokojen, rinnakkaisten venttiilikokoonpanojen ja suurikapasiteettisten venttiililohkojen avulla. Jopa 200 SCFM:n virtausnopeudet piiriä kohti ovat helposti saavutettavissa asianmukaisella kokoonpanolla.
K: Mitä koulutusta moduulijärjestelmien parissa työskenteleviltä teknikoilta vaaditaan?
V: Teknikot tarvitsevat yleensä 1-2 päivän koulutuksen modulaarisen järjestelmän periaatteiden ja huoltomenetelmien ymmärtämiseen, kun taas useiden yksilöllisten piirien suunnitteluun tarvitaan viikkojen koulutus. Standardoitu lähestymistapa lyhentää merkittävästi oppimiskäyriä ja parantaa vianmäärityksen tehokkuutta.
-
