Perinteiset mekaaniset paineensäätimet kamppailevat nykyaikaisen automaation dynaamisten kuormitusten ja tarkkuusvaatimusten kanssa. Kun sovelluksesi vaatii vaihtelevaa paineensäätöä elektronisella tarkkuudella, proportionaalipainesäätimistä tulee olennaisia järjestelmän komponentteja.

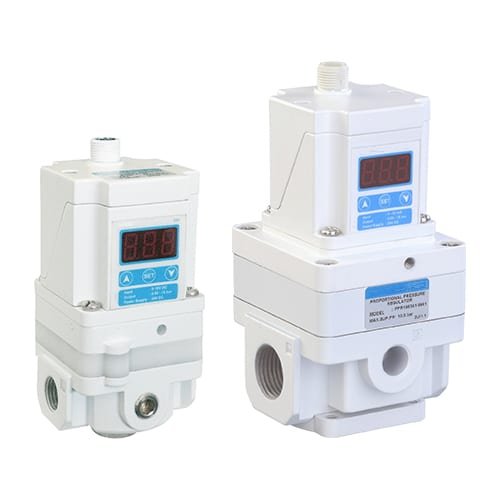

Proportionaaliset paineensäätimet tarjoavat elektronisesti ohjatun muuttuvan paineen ulostulon, joka on verrannollinen tulosignaaliin, mikä mahdollistaa tarkan paineensäädön, etäsäätömahdollisuuden ja integroinnin automaattisiin ohjausjärjestelmiin sovelluksissa, joissa tarvitaan dynaamista paineensäätöä.
Viime kuussa työskentelin Marcuksen kanssa, joka oli ohjausinsinööri puolijohteita valmistavassa laitoksessa Kaliforniassa, jonka mekaaniset säätimet eivät kyenneet ylläpitämään ±0,1 PSI:n painevakautta, jota kiekkojen käsittelyjärjestelmät vaativat. Ratkaisu? Proportionaaliset paineensäätimet, joiden tarkkuus oli ±0,05 PSI 🎯.
Sisällysluettelo
- Mitä ovat suhteelliset paineensäätimet ja miten ne toimivat?
- Mitkä sovellukset hyötyvät eniten suhteellisesta paineensäädöstä?
- Miten valitset ja mitoitat suhteelliset paineensäätimet?
- Mitkä ovat parhaat asennus- ja virityskäytännöt?
Mitä ovat suhteelliset paineensäätimet ja miten ne toimivat?
Suhteellisten paineensäätimien toimintaperiaatteiden ymmärtäminen auttaa insinöörejä hyödyntämään niiden ominaisuuksia tarkkuusohjaussovelluksissa.
Proportionaaliset paineensäätimet käyttävät elektronisia ohjaussignaaleja sisäisten venttiilien asentojen muokkaamiseen ja tuottavat muuttuvan lähtöpaineen, joka on verrannollinen syötettyihin komentoihin, suljetun silmukan takaisinkytkentäjärjestelmien avulla, jotka jatkuvasti valvovat ja säätävät lähtöpaineita tarkan säädön varmistamiseksi.
Elektronisen ohjauksen periaatteet
Suhteelliset säätimet vastaanottavat analogisia tai digitaalisia tulosignaaleja (tyypillisesti 4-20mA, 0-10V tai digitaalinen tiedonsiirto) ja muuttavat ne sisäisten servomekanismien avulla proportionaalisiksi painelähdöiksi.
Suljetun kierron palautejärjestelmät
Sisäiset paineanturit antavat reaaliaikaista palautetta ohjauselektroniikalle, mikä mahdollistaa tarkan paineen säädön riippumatta syöttöpaineen vaihteluista tai jatkokäytön kysynnän muutoksista. suljetun silmukan takaisinkytkentäjärjestelmät1.
Servoventtiilitekniikka
Korkean tarkkuuden servoventtiilit säätelevät virtausta, jotta tavoitepaine pysyy yllä, ja niiden vasteaika on tyypillisesti alle 100 millisekuntia, mikä mahdollistaa järjestelmän nopean reagoinnin.
| Ominaisuus | Mekaaniset säätimet | Suhteelliset säätimet | Advantage |
|---|---|---|---|
| Valvontamenetelmä | Manuaalinen säätö | Elektroninen signaali | Kauko-ohjausmahdollisuus |
| Tarkkuus | ±2-5% asetusarvosta | ±0,1-1% asetusarvosta | 5-50 kertaa parempi tarkkuus |
| Vasteaika | 1-5 sekuntia | 50-200 millisekuntia | 10-100 kertaa nopeampi vaste |
| Toistettavuus | ±1-3% | ±0,05-0,2% | 15-60 kertaa parempi toistettavuus |
| Kaukosäätö | Ei mahdollista | Täyden kantaman kaukosäädin | Täydellinen automaatiointegraatio |
| Paineprofiilit | Kiinteä asetusarvo | Muuttuvat profiilit | Dynaamiset ohjausominaisuudet |
Ohjaussignaalien tyypit
- Analogiset signaalit: 4-20mA2 virtasilmukat, 0-10V jännitesignaalit
- Digitaalinen viestintä: Kenttäväylä3, Ethernet/IP, DeviceNet-protokollat
- PWM-signaalit: Pulssinleveysmoduloitu ohjaus yksinkertaisia käyttöliittymiä varten
Mitkä sovellukset hyötyvät eniten suhteellisesta paineensäädöstä?
Tietyt sovellukset vaativat tarkkuutta ja joustavuutta, jonka vain proportionaaliset paineensäätimet voivat tarjota.
Sovellukset, joissa tarvitaan muuttuvia paineprofiileja, tarkkaa voimanohjausta, paineen etäsäätöä tai integrointia automaattisiin ohjausjärjestelmiin, hyötyvät eniten proportionaalisista paineensäätimistä, erityisesti testauslaitteissa, materiaalinkäsittelyssä ja tarkkuusvalmistusprosesseissa.
Testaus- ja kalibrointilaitteet
Automaattiset testausjärjestelmät edellyttävät tarkkaa, toistettavaa paineenhallintaa komponenttien testausta, vuototestausta ja kalibrointimenettelyjä varten.
Materiaalinkäsittelyjärjestelmät
Robottisovellusten muuttuva tartuntavoiman säätö edellyttää suhteellista paineen säätöä, jotta erilaisia tuotetyyppejä voidaan käsitellä vahingoittumatta.
Tarkkuusvalmistus
Kokoonpanoprosessit, jotka vaativat erityisiä puristusvoimia tai muokkauspaineita, hyötyvät proportionaalisen ohjauksen tarkkuudesta ja toistettavuudesta.
Prosessinohjauksen integrointi
Järjestelmät, jotka vaativat PLC:n kanssa integroitua paineensäätöä, SCADA-järjestelmät4, tai hajautetut ohjausjärjestelmät tukeutuvat proportionaalisäätimiin saumattoman automaation varmistamiseksi.
Muistan työskennelleeni Lisan kanssa, joka oli prosessi-insinööri eräässä lääkinnällisten laitteiden valmistajassa Massachusettsissa. Hänen kokoonpanolinjansa vaati erilaisia puristuspaineita eri tuotekokoja varten - 15 PSI:stä herkkien komponenttien osalta 60 PSI:iin vankkojen kokoonpanojen osalta. Suhteelliset säätimet mahdollistivat automaattisen paineen säädön tuotekoodien perusteella, mikä paransi laatua ja lyhensi asetusaikaa 75% 💡.
Sovelluskategoriat
- Voimanhallinta: Puristus-, puristus- ja tartuntasovellukset
- Virtauksen ohjaus: Vaihteleva virtausnopeuden säätö paineen säädön avulla
- Testausjärjestelmät: Automaattinen painetestaus ja kalibrointi
- Prosessin valvonta: Integrointi automatisoituihin valmistusjärjestelmiin
- Tutkimussovellukset: Laboratorio- ja T&K-paineenvalvontaan liittyvät vaatimukset
Miten valitset ja mitoitat suhteelliset paineensäätimet?
Oikealla valinnalla varmistetaan optimaalinen suorituskyky ja samalla vältetään kustannuksia tarpeettomasti lisäävä ylimitoitus.
Valintakriteereihin kuuluvat vaadittu painealue ja tarkkuus, virtauskapasiteettivaatimukset, ohjaussignaalin yhteensopivuus, vasteaikamääritykset ja ympäristön käyttöolosuhteet, jotta varmistetaan, että säädin täyttää sovelluksen suorituskykyvaatimukset.
Painealue ja tarkkuusvaatimukset
Määritä minimi- ja maksimipainevaatimukset sekä vaadittu tarkkuus. Valitse säätimet, joiden alueet optimoivat tarkkuuden tyypillisissä käyttöpaineissa.
Virtauskapasiteetin analyysi
Laske maksimivirtausvaatimukset ottaen huomioon toimilaitteen kulutus, järjestelmän vuoto ja samanaikaiset toiminnot. Mitoitetaan 125-150%:lle laskettua enimmäisvirtausta varten.
Ohjaussignaalien yhteensopivuus
Varmista, että säätimen tulosignaalit vastaavat ohjausjärjestelmän lähtöjä. Ota huomioon teollisuusympäristöjen signaalieristys- ja häiriönsietovaatimukset.
Vasteajan tekniset tiedot
Määritä vaaditut vasteajat paineenmuutoksille. Nopeampi reagointi edellyttää yleensä suurempaa virtauskapasiteettia ja voi lisätä kustannuksia.
Ympäristönäkökohdat
Käyttölämpötila, tärinä, likaantumistasot ja asennustilan rajoitukset vaikuttavat säätimen valintaan ja asennusvaatimuksiin.
Mitkä ovat parhaat asennus- ja virityskäytännöt?
Oikea asennus ja viritys maksimoivat säätimen suorituskyvyn ja varmistavat järjestelmän vakaan toiminnan.
Parhaita käytäntöjä ovat puhdas, kuiva ilmansyöttö, asianmukainen sähkömaadoitus ja suojaus, riittävä virtaussuunnan jälkeinen tilavuus vakauden varmistamiseksi, oikeat viritysparametrit tiettyä sovellusta varten ja säännöllinen kalibrointi tarkkuuden säilyttämiseksi ajan mittaan.
Ilmansyöttövaatimukset
Tarjoa suodatettua, kuivaa ilmaa vakaalla syöttöpaineella. Asenna paineensäätimet virtaussuuntaan, jotta syöttöolosuhteet pysyvät tasaisina optimaalista suorituskykyä varten.
Sähköasennus
Käytä analogisille signaaleille suojattuja kaapeleita, huolehdi asianmukaisesta maadoituksesta ja erota virta- ja signaalikaapelit toisistaan sähköisten häiriöiden minimoimiseksi.
Pneumaattinen asennus
Asennetaan riittävä tilavuus virtaussuuntaan (vastaanottosäiliöt) vakauden ja vasteen parantamiseksi. Minimoi putkiston rajoitukset säätimen ja sovelluksen välillä.
Viritysparametrit
Säädä PID-säätöparametrit5 (proportionaalinen, integraali- ja derivaattivahvistus) vasteajan ja vakauden optimoimiseksi sovelluksen erityisvaatimuksia varten.
Bepto Pneumatics on toteuttanut proportionaalisia paineensäätöjärjestelmiä yli 500 sovelluksessa maailmanlaajuisesti. Insinööritiimimme tarjoaa täydellisen järjestelmäsuunnittelun, asennustuen ja virityspalvelut optimaalisen suorituskyvyn varmistamiseksi 💪.
Asennuksen tarkistuslista
- Ilmanlaatu: Vähintään 40 mikronin suodatus, kastepiste -40°F tai alempi.
- Syöttöpaine: Säilytä 20-30 PSI yli enimmäislähtöpaineen
- Sähköinen: Suojatut kaapelit, asianmukainen maadoitus, ylijännitesuojaus.
- Asennus: Tärinäeristys, helppopääsyinen sijainti huoltoa varten
- Alavirran määrä: 10-50 kertaa säädin sisäinen tilavuus vakauden varmistamiseksi
Virityksen parhaat käytännöt
- Aloita konservatiivinen: Aloita matalilla vahvistusasetuksilla ja lisää vähitellen
- Monitorin vakaus: Tarkkaile värähtelyä tai metsästyskäyttäytymistä
- Asiakirjan asetukset: Tallenna optimaaliset parametrit myöhempää käyttöä varten
- Säännöllinen kalibrointi: Tarkista tarkkuus kuukausittain tai sovelluksen vaatimusten mukaisesti
- Suorituskyvyn seuranta: Seuraa vastausaikoja ja tarkkuuden suuntauksia
Yleiset viritysongelmat ja ratkaisut
- Hidas reagointi: Lisää suhteellista vahvistusta tai vähennä äänenvoimakkuutta
- Värähtely: Pienennä suhteellista vahvistusta tai lisää johdannaisvahvistusta.
- Ylitys: Pienennä suhteellista vahvistusta tai lisää kokonaisvahvistusta
- Tasaisen tilan virhe: Lisää integraalivahvistusta tai tarkista, onko järjestelmässä vuotoja.
- Meluherkkyys: Lisää signaalin suodatusta tai paranna sähköistä suojausta
Päätelmä
Proportionaaliset paineensäätimet mahdollistavat tarkan paineensäädön ja automaatiointegraation, joka on mahdotonta mekaanisilla paineensäätimillä, joten ne ovat välttämättömiä komponentteja nykyaikaisissa pneumaattisissa järjestelmissä, joissa vaaditaan tarkkuutta, toistettavuutta ja etäohjausmahdollisuutta 🚀.
Usein kysytyt kysymykset suhteellisista paineensäätimistä pneumaattisissa järjestelmissä
K: Mikä on suhteellisten paineensäätimien tyypillinen tarkkuus ja toistettavuus?
V: Laadukkailla proportionaalisäätimillä saavutetaan yleensä ±0,1-1% tarkkuus täydestä asteikosta ja ±0,05-0,2% toistettavuus. Laboratoriolaatuisilla yksiköillä voidaan saavuttaa vielä parempi suorituskyky, kun taas teollisuusyksiköillä tarkkuus on tasapainossa kestävyyden ja kustannusnäkökohtien kanssa.
K: Voivatko proportionaaliset paineensäätimet korvata useita mekaanisia paineensäätimiä järjestelmässä?
V: Kyllä, yksi proportionaalisäädin voi korvata useita mekaanisia säätimiä tarjoamalla vaihtelevan paineen ulostulon. Tämä vähentää varastoja, yksinkertaistaa huoltoa ja mahdollistaa automaattiset paineenmuutokset ilman manuaalista säätöä.
K: Miten syöttöpaineen vaihtelut vaikuttavat proportionaalisäätimen toimintaan?
A: Laadukkaat proportionaalisäätimet säilyttävät lähtötarkkuuden syöttöpaineen vaihteluista huolimatta suljetun takaisinkytkennän avulla. Syöttöpaineen tulisi kuitenkin pysyä 20-30 PSI yli enimmäislähtöpaineen optimaalisen suorituskyvyn saavuttamiseksi.
K: Mitä huoltotoimenpiteitä tarvitaan proportionaalipainesäätimissä?
V: Säännöllinen kalibroinnin tarkastus, suodattimen vaihto, sähköliitännän tarkastus ja ohjelmistopäivitykset tarvittaessa. Useimmat yksiköt vaativat vuosittaisen kalibroinnin, mutta kriittiset sovellukset saattavat vaatia tiheämpää tarkistusta.
K: Soveltuvatko proportionaaliset paineensäätimet vaativiin teollisuusympäristöihin?
V: Teollisuuskäyttöön tarkoitetut proportionaaliset säätimet on suunniteltu vaativiin ympäristöihin, ja ne on suunniteltu asianmukaisilla IP-luokituksilla, lämpötila-alueilla ja tärinänkestävyydellä. Suojaus äärimmäisiltä epäpuhtauksilta ja asianmukaiset asennuskäytännöt ovat kuitenkin edelleen tärkeitä luotettavan toiminnan kannalta.
-
Tutustu avoimen ja suljetun silmukan järjestelmien välisiin perustavanlaatuisiin eroihin ja palautteen merkitykseen tarkan ohjauksen saavuttamisessa. ↩
-
Tutustu 4-20 mA:n analogiseen signalointistandardiin, joka on vankka menetelmä prosessimittausten lähettämiseen teollisuusympäristöissä. ↩
-
Tutustu siihen, miten Fieldbus-tekniikka mahdollistaa reaaliaikaisen, hajautetun ohjauksen digitaalisen, kaksisuuntaisen viestintäverkon avulla. ↩
-
Ymmärtää korkean tason prosessinvalvontaan käytettävien SCADA-järjestelmien (Supervisory Control and Data Acquisition) osat ja toiminta. ↩
-
Tutustu PID-ohjauksen (Proportional-Integral-Derivative) periaatteisiin ja vahvistusparametrien rooliin järjestelmän vasteen optimoinnissa. ↩
