בחירה בין שסתומים דו-כיווניים (2/2) לשסתומים תלת-כיווניים (3/2) לצורך בקרה פשוטה של הפעלה/כיבוי

שלך מפעיל פנאומטי¹ אם המערכת לא מתרוקנת כראוי, הצילינדר לא נסוג במלואו בין מחזורים, או שהמפעיל החד-כיווני שומר על הלחץ לאחר ה- שסתום סולנואיד² מנתק את האנרגיה וגורם לתקלה בתהליך הבא בשרשרת. ציינת את השסתום לפי גודל היציאה ומתח הסולנואיד — שני הפרמטרים המופיעים בכל הזמנת רכש — והשסתום שקיבלת אמנם שולט בזרימה כראוי, אך אינו מתמודד עם תנאי הפליטה שהמעגל שלך דורש בפועל. יציאה אחת חסרה פוגעת באמינות המחזור, באורך חיי המפעיל ובחוזרות התהליך בכל מהלך. 🔧

שסתומים דו-כיווניים (2/2) הם הבחירה הנכונה לבידוד זרימה פשוט — פתיחה וסגירה של נתיב זרימה יחיד ללא פונקציית פריקה. שסתומים תלת-כיווניים (3/2) הם הבחירה הנכונה לשליטה במפעיל חד-כיווני, שבו על השסתום לספק לחץ להארכה ולפרוק לחץ כדי לאפשר נסיגה — הדרישה הבסיסית של כל צילינדר עם החזרת קפיץ או מפעיל דיאפרגמה³ מעגל.

קחו לדוגמה את ביאטריס, מהנדסת אוטומציה בתהליכים בקו אריזה של תרופות בבוגוטה, קולומביה. הצילינדר החד-כיווני שלה תוכנן עם שסתום 2/2-כיווני — הוא נפתח כראוי בעת הפעלה, אך שמר על לחץ שיורי בפתח הצילינדר בעת כיבוי, מכיוון שהשסתום 2/2-כיווני פשוט נסגר ללא נתיב פליטה. שלה צילינדר עם קפיץ החזרה⁴ המערכת נאלצה להתמודד עם לחץ כלוא בכל תנועת נסיגה, מה שגרם לנסיגה לא מלאה, לבלאי מוגבר של הקפיץ, ולעיכוב של 340 מילי-שניות בזמן המחזור, שהוביל לירידה בתפוקת הקו. החלפת השסתום הדו-כיווני (2/2) בשסתום תלת-כיווני (3/2) מסוג "סגור בדרך כלל" ביטלה את הלחץ הכלוא, השיבה את מהירות הנסיגה המלאה, והחזירה את זמן המחזור לקדמותו. 🔧

תוכן עניינים

• מהם ההבדלים התפקודיים העיקריים בין שסתומים דו-כיווניים (2/2) לשסתומים תלת-כיווניים (3/2)?
• מתי שסתום דו-כיווני הוא המפרט הנכון לבקרת הפעלה/כיבוי?
• באילו יישומים נדרש שסתום תלת-כיווני או דו-כיווני לשם בקרה אמינה על המפעיל?
• מה ההבדלים בין שסתומים דו-כיווניים (2/2) ושסתומים תלת-כיווניים (3/2) מבחינת תפקוד המעגל, התצורה והעלות הכוללת?

מהם ההבדלים התפקודיים העיקריים בין שסתומים דו-כיווניים (2/2) לשסתומים תלת-כיווניים (3/2)?

קידומת המספר במינוח של שסתומים אינה מדד למורכבות — אלא תיאור תפקודי מדויק המפרט בדיוק מה השסתום עושה ומה הוא אינו עושה במעגל שלכם. פרשנות שגויה של תיאור זה היא הסיבה לכך שהמהנדסים בוחרים שסתומים שמסדירים את הזרימה כראוי, אך גורמים לכשל מוחלט של המעגל. 🤔

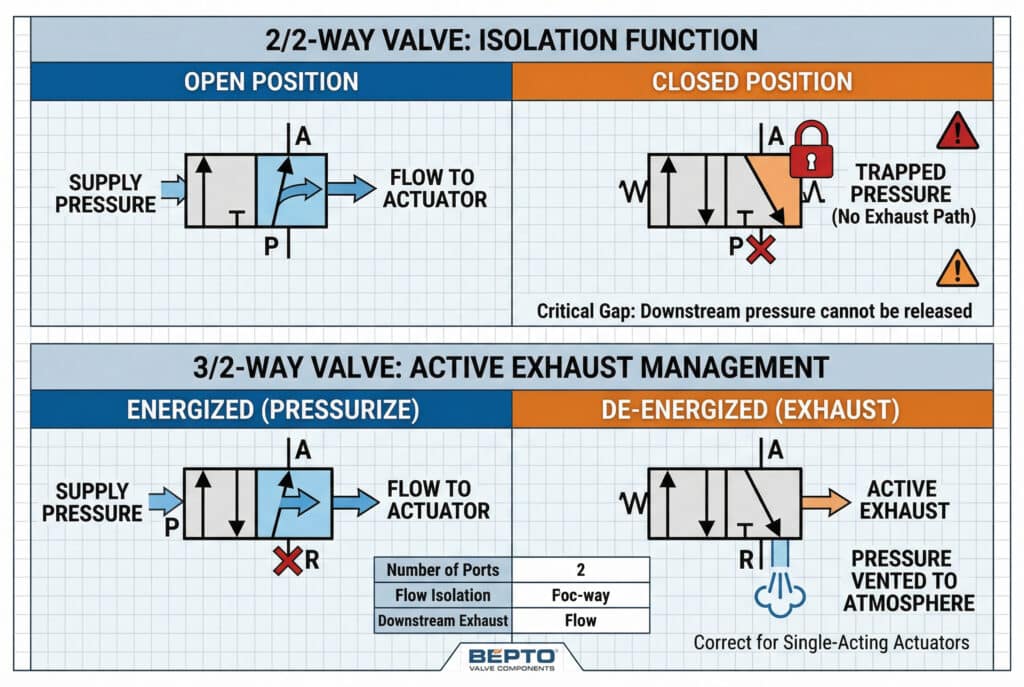

לשסתום דו-כיווני (2/2) יש שני יציאות ושני מצבים — הוא פותח או סוגר נתיב זרימה יחיד, ללא אפשרות לריקון המעגל במורד הזרם כשהוא סגור. לשסתום תלת-כיווני (3/2) יש שלוש יציאות ושני מצבים — במצב אחד הוא מחבר את אספקת האוויר ליציאת המפעיל, ובמצב השני הוא מנתק את האספקה ומחבר במקביל את יציאת המפעיל ליציאת הפליטה, ובכך מנהל באופן פעיל הן את הלחמת המעגל במורד הזרם והן את שחרור הלחץ ממנו.

מינוח יציאות ומיקומים — ISO 5599

מה תפקידו של כל שסתום בכל תנוחה

שסתום דו-כיווני

⚠️ פער קריטי: כאשר שסתום דו-כיווני (2/2) נסגר, המעגל במורד הזרם (יציאת המפעיל A וכל מה שמחובר אליה) נאטם — הלחץ נכלא ללא נתיב פליטה. מצב זה מתאים ליישומי בידוד, אך עלול לגרום לאסון בבקרת מפעילים חד-כיווניים.

שסתום 3/2-כיווני (סגור בדרך כלל)

השוואת פונקציות ליבה

בחברת Bepto, אנו מספקים סלילי שסתומים סולנואידים תואמי OEM מסוג 2/2 ו-3/2, גופי שסתומים, ערכות אטמים ומכלולי שסתומים שלמים עבור כל המותגים המובילים של שסתומים פנאומטיים — עם תצורת יציאות, ייעוד של "פתוח בדרך כלל" או "סגור בדרך כלל", ו דירוג קורות חיים⁵ מופיע על כל תווית מוצר. 💰

מתי שסתום דו-כיווני הוא המפרט הנכון לבקרת הפעלה/כיבוי?

שסתומים דו-כיווניים הם המפרט הנכון והאופטימלי עבור סוג מוגדר היטב של משימות בקרת זרימה, שבהן יש לבודד את המעגל במורד הזרם — ולא לרוקן אותו — כאשר השסתום נסגר.

שסתומים דו-כיווניים (2/2) הם הפתרון הנכון לכל יישום שבו תפקיד השסתום הוא ניתוק זרימה בלבד: הפסקת הזרימה למעגל במורד הזרם שחייב לשמור על לחצו בעת סגירת השסתום, בקרת זרימת נוזלים או גזים במעגלי תהליך שבהם פליטה לאטמוספירה אינה מקובלת, וניתוק אספקת האוויר המניע כאשר יש לשמור על הלחץ במורד הזרם במצב סגור.

יישומים אידיאליים לשסתומים דו-כיווניים

• 🔒 ניתוק אוויר דחוס — שסתומי ניתוק אזוריים במערכות הפצה
• 💧 בקרת זרימת נוזלים — הפעלה/כיבוי של מים, נוזל קירור ונוזל תהליך
• 🧪 ניתוק גז תהליך — שטיפת חנקן, ניתוק אספקת גז אינרטי
• 🏭 ניתוק אספקת הגז המנחה — שמירה על לחץ הגז המנחה לשסתומים במורד הזרם
• ⚙️ נעילת בטיחות — ניתוק אנרגיה במעגלים פנאומטיים מסוג LOTO
• 📦 בקרת מעגל ואקום — הפעלה/כיבוי של הוואקום עבור תופסני כוסות יניקה

בחירת שסתומים דו-כיווניים/דו-כיווניים בהתאם לתנאי היישום

2/2-כיווני: פתוח בדרך כלל לעומת סגור בדרך כלל

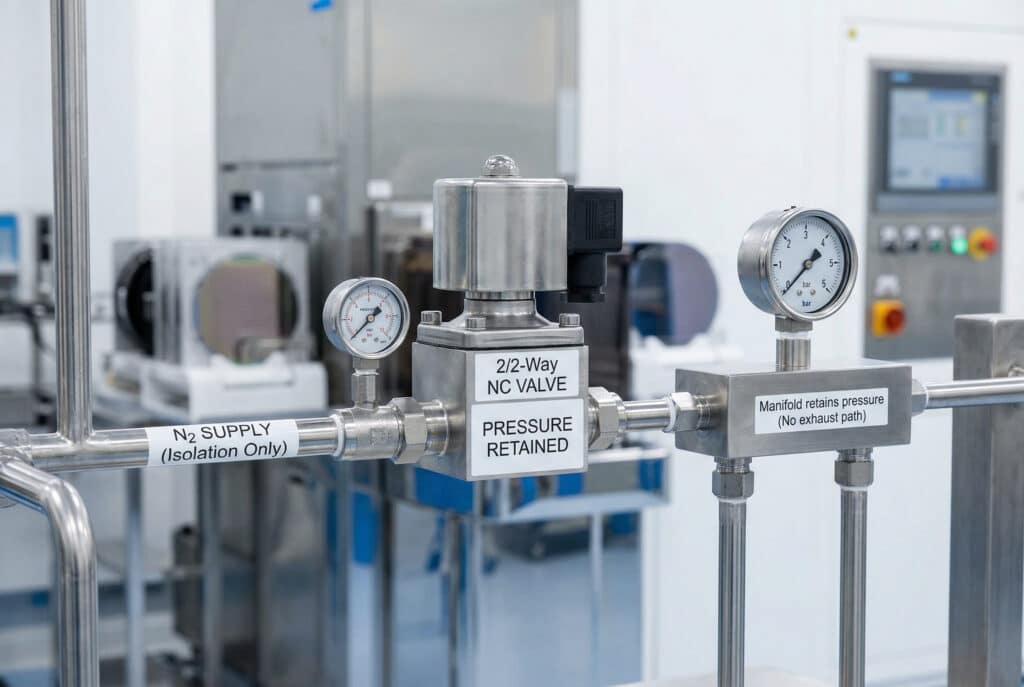

קנג'י, מהנדס תהליכים במפעל לייצור מוליכים למחצה בהסינצ'ו, טייוואן, משתמש אך ורק בשסתומים דו-כיווניים 2/2 מסוג "סגור בדרך כלל" לבידוד אספקת החנקן לניקוי. המעגל שלו מחייב שמירה על לחץ החנקן במפצל הזרם היורד כאשר השסתום נסגר — שחרור לחץ זה לאטמוספירה עלול לזהם את סביבת התהליך ולבזבז חנקן יקר. השסתום הדו-כיווני 2/2 שלו הוא המפרט הנכון היחיד ליישום זה. שסתום 3/2-way היה מוציא את החנקן מהמפצל לאטמוספירה בכל פעם שהסולנואיד היה מתנתק. 💡

באילו יישומים נדרש שסתום תלת-כיווני או דו-כיווני לשם בקרה אמינה על המפעיל?

ישנה קבוצה ספציפית ורחבה של יישומים למפעילים פנאומטיים שבהם שסתום דו-כיווני (2/2) אינו רק פתרון לא מיטבי — הוא אינו תואם מבחינה מכנית לעקרון הפעולה של המפעיל, ואף שינוי במערכת הזרימה לא יכול לפצות על היעדר פתח הפליטה. 🎯

יש צורך בשסתומים תלת-כיווניים או דו-כיווניים בכל מערכת בקרה של מפעילים פנאומטיים חד-כיווניים — כולל צילינדרים עם החזרת קפיץ, מפעילים סיבוביים עם החזרת קפיץ, מפעילים עם דיאפרגמה ומלקחיים פנאומטיים עם החזרת קפיץ — שבהן מהלך החזרה של המפעיל תלוי בריקון תא העבודה לאטמוספירה. כמו כן, יש צורך בהם לאספקת אות פיילוט לשסתומים כיווניים גדולים יותר, שבהם על שסתום הבקרה להפעיל ולשחרר את הפיילוט.

סוגי מפעילים הדורשים בקרה באמצעות שסתום 3/2-כיווני

בחירת תצורת שסתום 3/2-כיווני

תצורה עם מנגנון הגנה מפני תקלות — שיקול בטיחותי קריטי

⚠️ הערה בנושא בטיחות קריטית: בכל יישום שבו מיקום המפעיל בעת הפסקת חשמל מהווה דרישת בטיחות, יש לציין את התצורה של שסתום 3/2-כיווני (פתוח בדרך כלל/סגור בדרך כלל) כחלק מניתוח הבטיחות של המכונה — ולא לבחור בה כברירת מחדל או משיקולי נוחות ברכישה.

בעיית הלחץ הכלוא — ניתוח כמותי

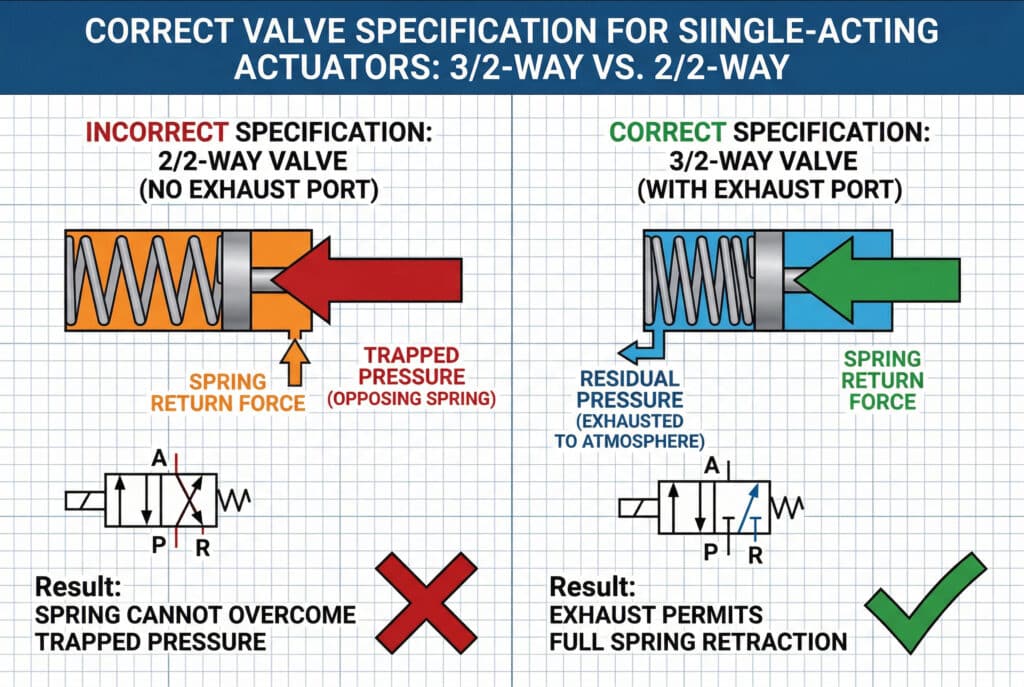

כאשר משתמשים בשסתום דו-כיווני או דו-כיווני-למחצה באופן שגוי לשליטה על צילינדר חד-כיווני:

$F_{net_retraction} = F_{spring} – F_{trapped} = F_{spring} – (P_{trapped} \times A_{bore})$

איפה:

• $F_{אביב}$ = כוח החזרה של הקפיץ (N)
• $P_{כלוא}$ = לחץ שיורי בפתח הצילינדר (בר)
• $A_{bore}$ = שטח פני החור בצילינדר (מ"מ²)

עבור צילינדר בקוטר פנימי של 50 מ"מ בלחץ שיורי כלוא של 2 בר:

$F_{trapped} = 2 \times \frac{\pi \times 50^2}{4} = 2 \times 1963 = 3926 \text{ N}$

צילינדר טיפוסי בקוטר 50 מ"מ עם החזרת קפיץ מפעיל כוח החזרה של 150–400 ניוטון. לחץ כלוא של 2 בר מייצר כוח של כמעט 4000 ניוטון הפועל כנגד הקפיץ — פי 10 מכוח הקפיץ — מה שהופך נסיגה מלאה לבלתי אפשרית מבחינה פיזית. זהו בדיוק אופן הכשל של ביאטריס בבוגוטה. 📉

מה ההבדלים בין שסתומים דו-כיווניים (2/2) ושסתומים תלת-כיווניים (3/2) מבחינת תפקוד המעגל, התצורה והעלות הכוללת?

בחירת סוג השסתום משפיעה על אמינות המערכת, אורך חיי המפעיל, משך המחזור ועל העלויות הנגרמות בהמשך התהליך כתוצאה מניהול פליטה לא נכון — ולא רק על מחיר הרכישה של גוף השסתום. 💸

שסתומים דו-כיווניים (2/2) הם זולים יותר ומתאימים ליישומי ניתוק. שסתומים תלת-כיווניים (3/2) יקרים מעט יותר, והם המפרט היחיד המתאים לשליטה במפעיל חד-כיווני. ההבדל בעלות בין שני סוגי השסתומים זניח בהשוואה לבלאי המפעיל, לאובדן זמן מחזור ולעלויות הנובעות מתקלות בתהליך, הנגרמים משימוש בשסתום דו-כיווני במעגל הדורש ניהול פליטה.

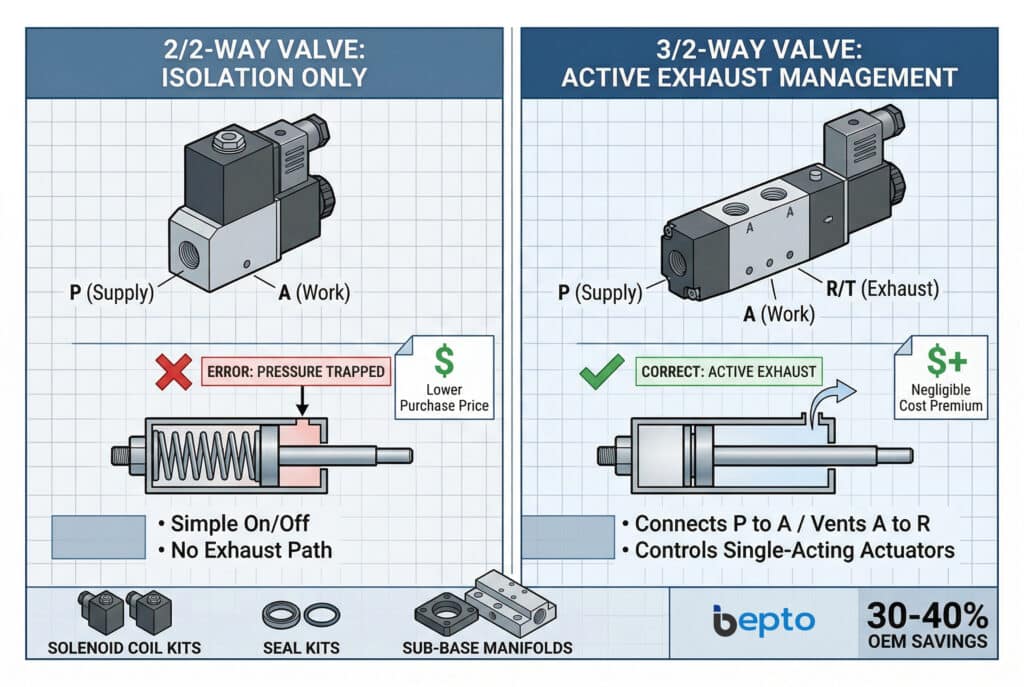

השוואת פונקציות, תצורות ועלויות של מעגלים

מדריך מהיר לבחירת שסתומים

בחברת Bepto אנו מספקים מכלולים שלמים להחלפת שסתומים, ערכות סלילי סולנואיד, ערכות אטמים לגוף השסתום ורכיבי סעפת תחתונה עבור שסתומים דו-כיווניים (2/2) ותלת-כיווניים (3/2) של כל המותגים הפנאומטיים המובילים — כאשר תצורת היציאות, מתח הסליל ודירוג ה-Cv נבדקים לפני המשלוח, כדי להבטיח שהשסתום החלופי יתאים בדיוק לדרישות המעגל שלכם. ⚡

מסקנה

קבעו האם המעגל במורד הזרם דורש ניהול פליטה לפני שתבחרו שסתום בקרה מסוג "הפעל/כבה" — לאחר מכן, בחרו בשסתום דו-כיווני (2/2) לבידוד זרימה טהור, שבו יש לשמור על הלחץ במורד הזרם בעת סגירת השסתום, ובשסתום תלת-כיווני (3/2) לכל בקרה באמצעות מפעיל חד-כיווני, שבה מהלך החזרה תלוי בפליטת האוויר מתא העבודה לאטמוספירה. מספר היציאות אינו מהווה אינדיקטור למורכבות — אלא דרישה תפקודית המוגדרת על-ידי עקרון הפעולה של המפעיל שלכם. התאימו את פונקציית השסתום לדרישות המעגל, והמפעיל שלכם יפעל באופן מלא, אמין ובמהירות מלאה בכל מהלך. 💪
