בחירת אורך המכה הנכון: צילינדרים סטנדרטיים לעומת צילינדרים בהתאמה אישית

הצילינדר הפנאומטי שלך מגיע לקצה התנועה 12 מ"מ לפני שהכלי מגיע למיקום היעד, ולכן מתכנן המכונה הוסיף בורג עצירה מתכוונן הסופג את שארית התנועה — וכעת בורג העצירה מתקלקל כל 40,000 מחזורים מ- עייפות כתוצאה ממכות¹ מכיוון שהצילינדר הוגדר באורך הקצר ב-12 מ"מ מהמהלך הנדרש. לצילינדר השני שלך נותרו 60 מ"מ של מהלך בסוף מסלול העבודה שלו, מכיוון שאורך המהלך הסטנדרטי הבא מעל לדרישתך היה 160 מ"מ והיישום שלך דרש 100 מ"מ — ו-60 מ"מ אלה של מהלך שלא נוצל משמעותם שהצילינדר שלך ארוך ב-60 מ"מ ממה שמאפשרת מעטפת המכונה שלך, תושבת ההרכבה שלך היא תוצרת מותאמת אישית כדי לפצות על כך, וזמן המחזור שלך ארוך ב-0.4 שניות מזה של זמן טקט² מכיוון שהבוכנה עוברת 60 מ"מ של מהלך מת בכל מחזור. מפרט נכון של אורך המהלך, שנקבע כראוי בשלב התכנון, מבטל את הצורך בבורג עצירה, מתאים לממדי המכונה ועומד בדרישות זמן המחזור. מפרט שגוי, לעומת זאת, יוצר שרשרת של פיצויים מכניים, שכל אחד מהם מביא עמו מצבי כשל משלו. 🔧

צילינדרים בעלי מהלך סטנדרטי הם המפרט המתאים לרוב היישומים הפנאומטיים התעשייתיים — הם זמינים במלאי, עולים פחות ליחידה, זמן האספקה שלהם קצר יותר, והם נתמכים על ידי המגוון הרחב ביותר של אביזרים תואמים, ערכות אטמים וחלקים חלופיים. צילינדרים עם מהלך מותאם אישית הם המפרט הנכון כאשר אף אורך מהלך סטנדרטי אינו עומד בדרישות הגיאומטריות, זמן המחזור או הכוח במיקום של היישום בתוך טווח הסטייה המקובל — כאשר העלות וזמן האספקה הנוספים של מהלך מותאם אישית נמוכים מהעלות הכוללת של הפיצויים המכניים, הפרות מעטפת המכונה או פגיעה בביצועים שהמהלך הסטנדרטי הקרוב ביותר כופה.

קחו לדוגמה את דמיטרי, מהנדס תכנון מכונות בקו ריתוך מרכבי רכב בטוליאטי, רוסיה. אקדח הריתוך הנקודתי שלו דרש מהלך התקרבות של האלקטרודה באורך 127 מ"מ — ערך שנמצא בין ה- ISO 6431³ מהלכים סטנדרטיים של 100 מ"מ ו-125 מ"מ, והרבה מתחת לסטנדרט הבא, שעומד על 160 מ"מ. במפרט הראשוני שלו נעשה שימוש במהלכים הסטנדרטיים של 160 מ"מ — התותח חרג ממיקום המגע עם האלקטרודה ב-33 מ"מ בכל התקרבות, מה שדרש מעצור מכני קשיח שספג 33 מ"מ של אנרגיה קינטית⁴ במהירות מלאה של הצילינדר בכל מחזור ריתוך. בקצב של 18 ריתוכים בדקה, 20 שעות ביום, מנגנון העצירה הקשיחה נכשל כל 11 ימים. הבחירה בצילינדר מותאם אישית עם מהלך של 127 מ"מ ביטלה לחלוטין את הצורך במנגנון העצירה הקשיחה, קיצרה את זמן המחזור ב-0.18 שניות לכל ריתוך, והפחיתה את צריכת האוויר הדחוס ב-17% הודות לביטול 33 מ"מ של מהלך מת בכל מחזור. ההשקעה במכה המותאמת אישית החזירה את עצמה תוך 23 ימים רק מעלות החלפת מעצור הקשיח. 🔧

תוכן עניינים

• מה קובע אם מפרט של מוט סטנדרטי או מותאם אישית הוא הנכון?
• מתי צילינדר פעימה סטנדרטי הוא המפרט הנכון והמספיק?
• באילו יישומים יש צורך בצילינדרים בעלי מהלך מותאם אישית כדי להשיג ביצועים מספקים?
• כיצד ניתן להשוות בין צילינדרים סטנדרטיים לצילינדרים בהתאמה אישית מבחינת עלות, זמן אספקה וביצועים לאורך מחזור החיים?

מה קובע אם מפרט של מוט סטנדרטי או מותאם אישית הוא הנכון?

ההחלטה בין מהלך סטנדרטי למהלך מותאם אישית אינה מתקבלת על ידי השוואת מחירי קטלוג — היא מתקבלת על ידי חישוב העלות של המהלך הסטנדרטי הקרוב ביותר ליישום שלכם במונחים של פיצויים מכניים, חריגה ממגבלות המכונה, פגיעה בזמן מחזור ובזבוז אוויר דחוס, ולאחר מכן השוואת סכום זה לתוספת העלות של המהלך המותאם אישית. 🤔

אורך המכה הנכון לכל יישום של צילינדר פנאומטי הוא האורך שמזיז את העומס ממיקומו ההתחלתי למיקומו הסופי, עם מרווח תנועה עודף מספיק לצורך האטה וסבילות מיקום — לא יותר ולא פחות. מהלכים סטנדרטיים הם המפרט הנכון כאשר אורך זה תואם לערך סטנדרטי בתוך טווח הסטייה שהגיאומטריה, זמן המחזור ודרישות הכוח של היישום שלכם יכולים להכיל ללא פיצוי מכני. מהלכים מותאמים אישית הם המפרט הנכון כאשר האורך הנדרש אינו תואם לשום ערך סטנדרטי בתוך טווח הסטייה הזה.

דרישת אורך המכה — ארבעת הפרמטרים המגדירים אותה

פרמטר	הגדרה	השפעה על מפרט הטיפול בשבץ
מהלך עבודה	המרחק בין נקודת ההתחלה לנקודת הסיום של המטען	דרישה עיקרית בנוגע לשבץ — יש לעמוד בה
הפחתת מהירות	המרחק הדרוש להאטת המטען לפני סיום המכה	נוסף למרווח התנועה — או מסופק על ידי כרית
סובלנות במיקום	סטייה מקובלת במיקום הסופי	קובע עד כמה המראה של הקו הסטנדרטי חייב להתאים
כוח בנקודה	כוח הצילינדר הנדרש במצב הסופי	קובע האם הארכת המוט משפיעה על מידת הכוח

סדרת מהלכים סטנדרטיים — תקן ISO 6431 וערכי קטלוג נפוצים

תקן ISO 6431 מגדיר אורכי מהלך סטנדרטיים עבור צילינדרים פנאומטיים הניתנים להחלפה:

קוטר נשא	מהלכים לפי תקן ISO 6431 (מ"מ)
כל הקוטרים	10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500
סדרה מורחבת (חלק מהיצרנים)	+ 12, 15, 30, 45, 60, 75, 90, 110, 140, 180
סדרת מהלכים ארוכים	600, 800, 1000, 1200, 1500, 2000

רווחים סטנדרטיים בין קווים — המקרים שבהם נדרשים קווים מותאמים אישית בתדירות הגבוהה ביותר:

טווח הפער	משיכות סטנדרטיות המגדירות את הפער	גודל הפער
טווח של 100–125 מ"מ	100 מ"מ ו-125 מ"מ	מרווח של 25 מ"מ
טווח של 125–160 מ"מ	125 מ"מ ו-160 מ"מ	רווח של 35 מ"מ
טווח של 160–200 מ"מ	160 מ"מ ו-200 מ"מ	רווח של 40 מ"מ
טווח של 200–250 מ"מ	200 מ"מ ו-250 מ"מ	מרווח של 50 מ"מ
טווח של 250–320 מ"מ	250 מ"מ ו-320 מ"מ	רווח של 70 מ"מ
טווח של 320–400 מ"מ	320 מ"מ ו-400 מ"מ	מרווח של 80 מ"מ

⚠️ הערה חשובה: הפער בין המרווחים הסטנדרטיים גדל ככל שאורך המרווח גדל — דרישה של 127 מ"מ (הבקשה של דמיטרי) נופלת במרווח של 25 מ"מ, אך דרישה של 275 מ"מ נופלת במרווח של 70 מ"מ. ככל שהפער גדול יותר, כך גדל המרווח האבוד או החוסר כאשר משתמשים בסטנדרט הקרוב ביותר, וכך מתחזקת ההצדקה למרווח מותאם אישית.

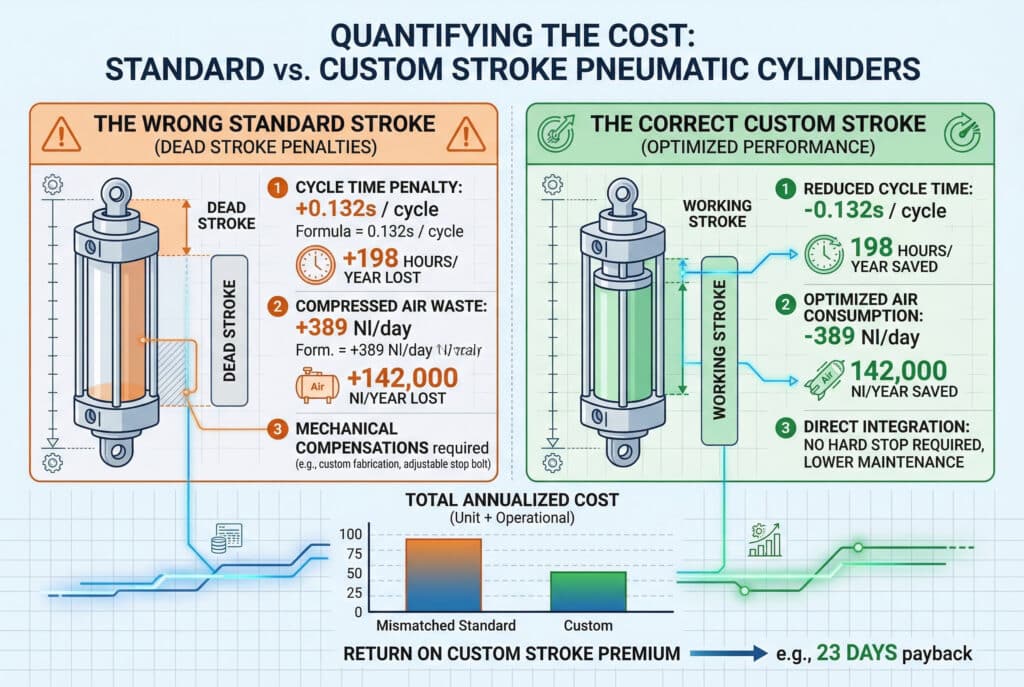

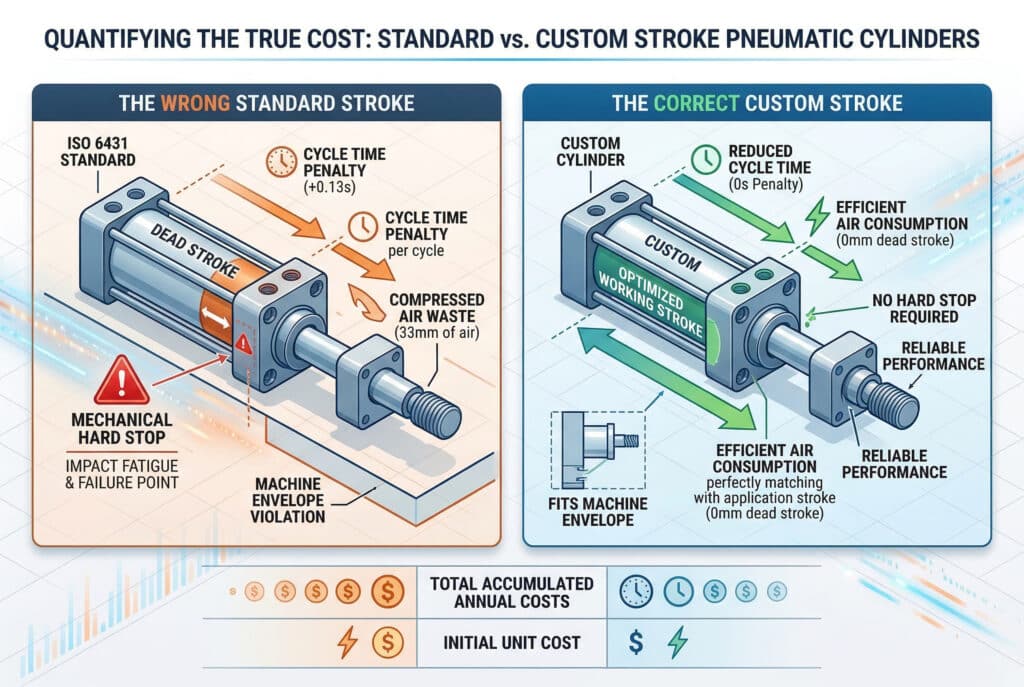

המחיר האמיתי של מכה סטנדרטית שגויה

העלות של קביעת מהלך ארוך מדי (מהלך מת):

$C_{dead_stroke} = C_{cycle_time} + C_{air_waste} + C_{envelope_violation} + C_{bracket_fabrication}$

עיכוב בזמן מחזור:

$\Delta t_{cycle} = \frac{2 \times \Delta s_{dead}}{v_{average}}$

עבור מהלך מלא של 33 מ"מ במהירות ממוצעת של 0.5 מטר לשנייה:
$\Delta t_{cycle} = \frac{2 \times 0.033}{0.5} = 0.132 שניות למחזור$

במהירות של 18 מחזורים לדקה × 20 שעות ביום × 250 ימים בשנה:
$\Delta t_{annual} = 0.132 \times 18 \times 60 \times 20 \times 250 = 712,800 שניות = 198 שעות בשנה$

פסולת אוויר דחוס הנובעת ממכה מתה:

$\Delta V_{air} = \frac{\pi \times d_{bore}^2}{4} \times \Delta s_{dead} \times \frac{P_{supply}}{P_{atm}} \times N_{cycles}$

לקוטר פנימי של 63 מ"מ, מהלך מת של 33 מ"מ, לחץ אספקה של 6 בר, 5,400 מחזורים ביום:

$\Delta V_{air} = \frac{\pi \times 0.063^2}{4} \times 0.033 \times \frac{7}{1} \times 5400 = 389 Nl/יום = 142,000 Nl/שנה$

העלות של קביעת מהלך קצר מדי (מהלך חסר):

$C_{חסר} = C_{החלפת_עצירה_חובה} + C_{זמן_השבתה} + C_{הפסקת_ייצור} + C_{נזק_משני}$

בחברת Bepto אנו מספקים מכלולי צילינדרים סטנדרטיים, גופי צילינדרים בהתאמה אישית, ערכות אטמים לכל אורכי המכה, ואביזרים לקצות המוט עבור כל המותגים המובילים של צילינדרים פנאומטיים — כאשר קוטר הפנימי, אורך המכה ותצורת ההרכבה מאושרים עבור כל מוצר. 💰

מתי צילינדר פעימה סטנדרטי הוא המפרט הנכון והמספיק?

צילינדרים בעלי מהלך סטנדרטי מתאימים לרוב המכריע של היישומים הפנאומטיים התעשייתיים — שכן מרבית מתכנני המכונות, הפועלים במסגרת מהלכים סטנדרטיים כבר מתחילת תהליך התכנון, מגלים כי הדרישות הגיאומטריות שלהם תואמות לערכים הסטנדרטיים, ויתרונותיהם של המהלכים הסטנדרטיים מבחינת עלות וזמינות הם משמעותיים. ✅

צילינדרים בעלי מהלך סטנדרטי הם הבחירה הנכונה כאשר המהלך הנדרש בתוספת מרווח ההאטה נכלל בטווח של 5–10% מערך המהלך הסטנדרטי, והיישום יכול להתמודד עם ההפרש באמצעות הרכבה מתכווננת, כיוונון בולמי זעזועים או סובלנות במיקום בסוף המהלך — וכאשר דרישות המרחב הפיזי של המכונה, זמן המחזור ודרישות הכוח מתקיימות כולן על ידי המהלך הסטנדרטי הקרוב ביותר, ללא פיצוי מכני המביא עמו מצבי כשל נוספים או עומס תחזוקה.

יישומים אידיאליים עבור צילינדרים בעלי מהלך סטנדרטי

• 🏭 אוטומציה כללית — מיקום והרכבה סטנדרטיים, העברה, הידוק
• 📦 מכונות אריזה — מדרגות מהלך סטנדרטיות הנפוצות בגיאומטריית האריזה
• 🔧 הידוק מתקן — זרועות הידוק מתכווננות המתאימות לשינויים באורך ההליכה
• ⚙️ מפרידי מסוע — מהלך סטנדרטי המספיק לתנועת השער
• 🚗 הרכבת רכבים — מהלך סטנדרטי עם כלים מתכווננים
• 🔩 הפעלת שסתום — מהלך סטנדרטי עם מנגנון תנועה מתכוונן
• 🏗️ שינוע חומרים — מהלך סטנדרטי עם טבעות עצירה מתכווננות

קריטריונים מקובלים למדידת מהלך — ההערכה הנכונה

לפני קבלת מכה סטנדרטית, יש לוודא את ארבעת תנאי הקבלה:

תנאי 1 — התאמה גיאומטרית:

$|S_{סטנדרטי} – S_{נדרש}| \leq \Delta S_{מקובל}$

כאשר $$\Delta S_{acceptable}$$ הוא הפרש המכה המרבי שהיישום שלך יכול להתמודד עמו באמצעות:

• התקנה מתכווננת (בדרך כלל ±10–20 מ"מ)
• מנגנון כוונון או קצה מוט (בדרך כלל ±5–15 מ"מ)
• כוונון ריפוד בסוף מהלך (בדרך כלל ±3–8 מ"מ)
• סובלנות המיקום של התהליך (תלויה ביישום)

תנאי 2 — שטח הפעולה של המכונה:

$L_{צילינדר,סטנדרטי} = L_{סגור} + S_{סטנדרטי} \leq L_{מעטפת,זמין}$

איפה $L_{סגור}$ זהו אורך הצילינדר במצב סגור (מוכנס).

תנאי 3 — משך מחזור:

$t_{cycle,standard} = \frac{S_{standard}}{v_{average}} \leq t_{cycle,required}$

תנאי 4 — כוח בנקודה:

ביישומים שבהם נדרש הפעלת כוח בנקודה ספציפית לאורך מהלך הבוכנה (ולא רק בקצה המהלך), יש לוודא שהמהלך הסטנדרטי ממקם את הבוכנה במיקום הנכון להפעלת הכוח הנדרש.

מהלך סטנדרטי — שיטות פיצוי מתכווננות

כאשר מהלך סטנדרטי ארוך מעט מהנדרש, שיטות פיצוי אלה מונעות את הצורך בהגדרת מהלך מותאם אישית:

שיטת הפיצוי	התאמה לצרכים של אנשים שעברו שבץ מוחי	סיכון לכישלון	תחזוקה
קצה מוט מתכוונן (תפס/עין)	±10–20 מ"מ	✅ נמוך — כוונון מכני	✅ נמוך
תושבת הרכבה מתכווננת	±15–30 מ"מ	✅ נמוך — התאמה מבנית	✅ נמוך
טבעת עצירה מתכווננת על המוט	±5–15 מ"מ	⚠️ בינוני — התרופפות הצווארון	בינוני
כוונון מחט הכרית	±3–8 מ"מ	✅ נמוך — כרית בלבד	✅ נמוך
עצירה מוחלטת (חיצונית)	כל סוג — אך סופג זעזועים	❌ גבוה — כשל מעייפות	❌ גבוה
מיקום קצה מתוכנת (סרוו)	כל דבר — אך כרוך בעלות נוספת	✅ נמוך — אלקטרוני	בינוני

⚠️ אזהרה בנוגע לעצירות פתאומיות: עצירות פתאומיות חיצוניות הן הפתרון הנפוץ והמסוכן ביותר לטיפול באי-התאמת מהלכים. הן סופגות את האנרגיה הקינטית שהצילינדר נועד להעביר לעומס — בקצב מחזורים גבוה, ניתן לצפות לכשל מעייפות כתוצאה מעצירות פתאומיות, וניתן לחשב את מרווחי התחזוקה באופן ישיר על סמך אנרגיית ההשפעה והחומר גבול העייפות⁵. אם התכנון שלכם מצריך מעצור קשיח כדי לפצות על אי-התאמה באורך ההלכה, יש לחשב את עלות החלפת המעצור הקשיח ולהשוות אותה לתוספת העלות של הלכה מותאמת אישית, לפני שתקבלו את מפרט ההלכה הסטנדרטי.

בחירת מהלך סטנדרטי — תהליך קבלת ההחלטות הנכון

אייקו, מהנדסת תכנון מכונות בחברה לייצור ציוד לטיפול במוליכים למחצה בקומאמוטו, יפן, מתכננת את כל המעגלים הפנאומטיים שלה בהתאם למרווחי המכה הסטנדרטיים של תקן ISO 6431 כבר משלב סקיצת התכנון הראשונית — היא קובעת את מידות תושבות הכלים, את גיאומטריית המתקנים ואת שלדת המכונה כך שיתאימו למרווחי המכה הסטנדרטיים, במקום לתכנן תחילה את הגיאומטריה ואז לנסות להתאים אליה צילינדר. שיעור הקבלה של המרווחים הסטנדרטיים שלה הוא מעל 90%, זמני האספקה של הצילינדרים שלה הם 3–5 ימים מהמלאי, ומלאי ערכות האטמים שלה מכסה את כל מלאי הצילינדרים שלה עם שש ערכות סטנדרטיות. הגישה שלה היא מתודולוגיית התכנון הנכונה למקסום היישום של המרווחים הסטנדרטיים. 💡

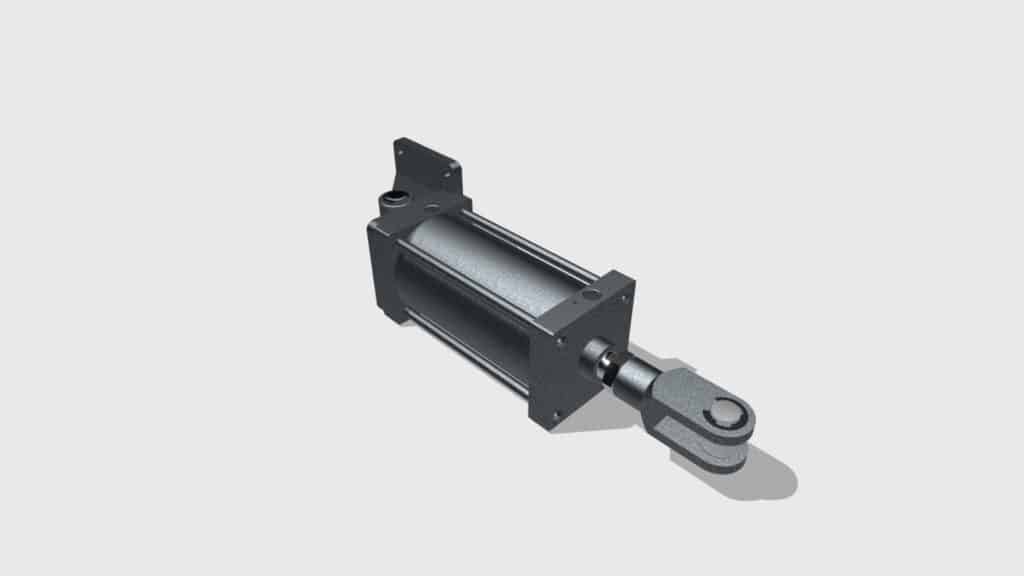

באילו יישומים יש צורך בצילינדרים בעלי מהלך מותאם אישית כדי להשיג ביצועים מספקים?

צילינדרים עם מהלך מותאם אישית אינם פתרון של מוצא אחרון — הם הבחירה הנכונה מלכתחילה כאשר דרישות היישום מצריכות אורך מהלך שהמדרגות הסטנדרטיות אינן יכולות לספק ללא פיצוי מכני, המביא עמו סיכוני כשל, נטל תחזוקה או פגיעה בביצועים, העולים על העלות הנוספת של המהלך המותאם אישית. 🎯

יש צורך בצילינדרים בעלי מהלך מותאם אישית כאשר דרישת המהלך הנדרשת נופלת בטווח שבין ערכי הסטנדרט, ואין שיטת פיצוי שיכולה לגשר על הפער מבלי לגרום לעצירה פתאומית, לחריגה מגבולות המכונה, לחריגה מזמן המחזור או לכשל ב"כוח במיקום" — וכאשר תוספת העלות של המהלך המותאם אישית נמוכה מהעלות הכוללת של הפיצוי הנדרש על ידי המהלך הסטנדרטי הקרוב ביותר לאורך חיי השירות הצפויים של המכונה.

יישומים שבהם נדרשת לעתים קרובות משיכה מותאמת אישית

יישום	סיבה נפוצה ליצירת משיכה מותאמת אישית
מיקום האלקטרודה באקדח הריתוך	מרווח מדויק בין האלקטרודות — לא ניתן לקבל פיצוי מתכוונן
הכנסה בהרכבה מדויקת	עומק החדרה מדויק — סטייה מותרת של ±0.5 מ"מ
פתיחה/סגירה של תבנית	צורת התבנית קובעת את אורך המכה המדויק — אין התאמה לתקן
הנעת מנגנון קצה רובוטי	מעטפת הרובוט מגדירה את תנועת המכחול המדויקת
הרכבת מכשירים רפואיים	דרישה רגולטורית להפעלת כוח מדויק במיקום מדויק
טיפול במוליכים למחצה	הגיאומטריה של החדר הנקי — אין לבצע התאמות חיצוניות
הדפסה במכונת דפוס	פער מדויק בין החותמות — תלוי באיכות ההדפסה
מכונת אריזה מסוג "מילוי-סגירה"	תנועת הלסת המדויקת — תלויה באיכות האטימה
הוצאת יציקות בלחץ	גיאומטריה מדויקת של החלק — אסור על חריגה מהתנועה
הרכבת רכיבים לתעשיית התעופה והחלל	קו המוגדר בציור — ללא התאמת שדה

מפרט מכות מותאם אישית — ארבעת המקרים שבהם הוא נדרש

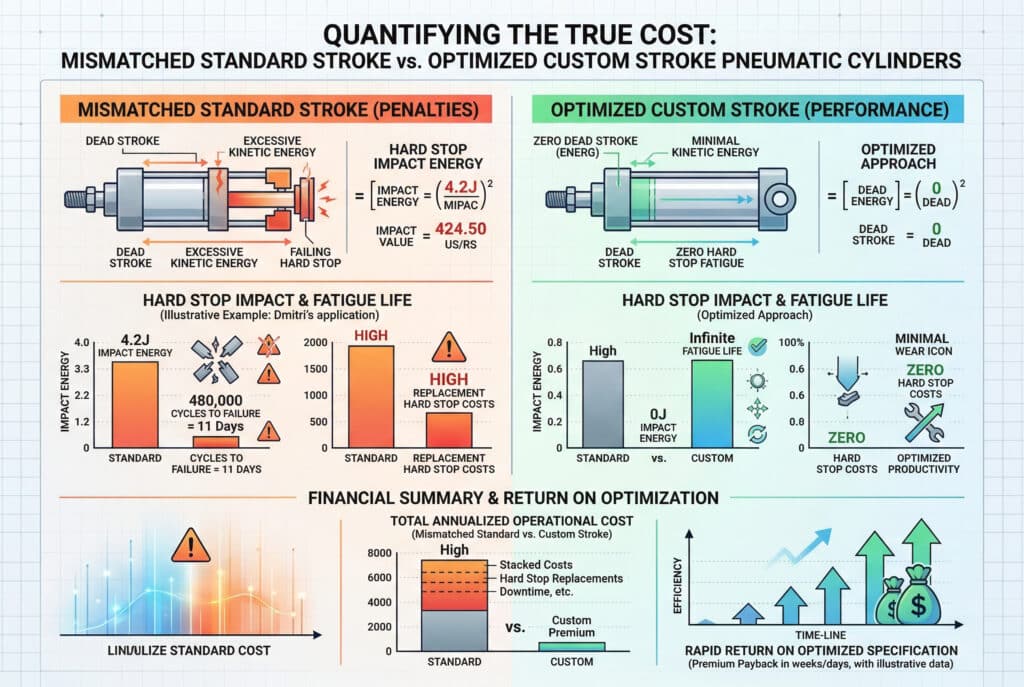

מקרה 1: ביטול עצירה מוחלטת

כאשר המכה הסטנדרטית הקרובה ביותר מעל הדרישה יוצרת פגיעה של אנרגיה קינטית בעת העצירה המוחלטת, אשר עולה על אורך חיי העייפות של העצירה בקצב מחזור היישום:

אנרגית הפגיעה בעת עצירה מוחלטת:

$E_{impact} = \frac{1}{2} \times m_{total} \times v_{impact}^2 + \frac{\pi \times d_{bore}^2}{4} \times P_{supply} \times \Delta s_{dead}$

איפה $m_{total}$ = בוכנה + מוט + מסת העומס, $v_{impact}$ = מהירות בעת מגע עם עצירה פתאומית.

חיי עייפות בעומס קשיח:

$N_{fatigue} = \frac{\sigma_{endurance} \times A_{stop}}{E_{impact} / l_{stop}} \times K_{material}$

אם $N_{עייפות} <$ מחזורי חיים נדרשים → מכה מותאמת אישית חובה.

לגבי אקדח הריתוך של דמיטרי: $E_{השפעה}$ = 4.2 ג'אול למחזור, אורך חיים בעייפות עם עצירה מוחלטת = 480,000 מחזורים = 11 ימים בקצב של 18 ריתוכים לדקה × 20 שעות ביום. המכה המותאמת אישית ביטלה את ההשפעה לחלוטין.

מקרה 2: חריגה מגבולות המכונה

כאשר המכה הסטנדרטית הקרובה ביותר מעל הדרישה גורמת לכך שאורכו המורחב של הצילינדר יעלה על גבולות המכונה הזמינים:

$L_{extended,standard} = L_{closed} + S_{standard} > L_{envelope,available}$

$\Rightarrow \text{נדרש מהלך מותאם אישית: } S_{custom} = L_{envelope,available} – L_{closed} – \Delta_{safety}$

זהו המניע הגיאומטרי הנפוץ ביותר להגדרת משיכה מותאמת אישית בתכנון מכונות קומפקטיות.

מקרה 3: חריגה מזמן המחזור

כאשר המכה המתה מהמכה הסטנדרטית הקרובה ביותר, העולה על הדרישה, גורמת לזמן המחזור לחרוג מזמן הטקט:

$t_{cycle,standard} = \frac{S_{standard}}{v_{average}} > t_{takt}$

$\Rightarrow \text{מהירות מותאמת אישית: } S_{custom} = v_{average} \times t_{takt} – \Delta_{deceleration}$

חיסכון בזמן מחזור הודות למכה מותאמת אישית:

$\Delta t_{cycle} = \frac{2 \times \Delta s_{dead}}{v_{average}}$

בקצב מחזורים גבוה, אפילו הפחתה קטנה במרווח המת של המכה מביאה לעלייה משמעותית בתפוקה השנתית.

מקרה 4: כוח בנקודה

כאשר הצילינדר נדרש להפעיל כוח מסוים בנקודה מסוימת לאורך מהלך הבוכנה, והמהלך הסטנדרטי ממקם את הבוכנה במיקום לא נכון להפעלת כוח זה:

בצילינדרים עם בולמי זעזועים פנימיים, הבולם מתחיל לפעול במרחק קבוע מקצה המכה — אם המכה הסטנדרטית ארוכה מהנדרש, הבולם מתחיל לפעול לפני שהעומס מגיע למקומו, ובכך מקטין את הכוח הזמין במיקום זה:

$F_{במיקום} = P_{אספקה} × A_{קוטר} – F_{ריפוד}(x)$

אם $F_{במיקום} < F_{הנדרש}$ במצב עבודה → נדרשת מהלך מותאם אישית כדי למקם את הבוכנה בצורה נכונה ביחס לאזור הריפוד.

זמינות משיכות מותאמות אישית — מה מציעים היצרנים

סוג משיכה מותאם אישית	זמינות	זמן אספקה	פרמיית עלות
מוט מותאם אישית — קוטר פנימי סטנדרטי, מוט קישור משופר	✅ רוב היצרנים	2–4 שבועות	+20–40%
קנה מותאם אישית — קוטר פנימי סטנדרטי, קנה משופר	✅ היצרנים הגדולים	3–6 שבועות	+30–50%
מהלך מותאם אישית — קוטר פנימי + מהלך לא סטנדרטיים	⚠️ יצרנים מתמחים	4–8 שבועות	+50–100%
מהלך מותאם אישית — הרכבה תואמת תקן ISO 6431	✅ רוב היצרנים	2–4 שבועות	+20–40%
מהלך מותאם אישית — תצורה מיוחדת של מכסה הקצה	⚠️ יצרנים מובילים	4–8 שבועות	+40–80%

מכה מותאמת אישית — תכנון ערכת אטמים וחלקים חילוף

בצילינדרים בעלי מהלך מותאם אישית יש להקדיש תשומת לב מיוחדת לתכנון חלקי החילוף:

חלק חילוף	שבץ סטנדרטי	משיכה מותאמת אישית
אטם בוכנה	✅ ערכה סטנדרטית — פריט במלאי	✅ תלוי בקוטר — זהה לקוטר הסטנדרטי
אטם מוט	✅ ערכה סטנדרטית — פריט במלאי	✅ תלוי בקוטר המוט — זהה לסטנדרט
אטמי O-ring לחביות	✅ ערכה סטנדרטית	✅ תלוי בקוטר — זהה לסטנדרטי
מוטות קשירה	אורך סטנדרטי — במלאי	⚠️ אורך בהתאמה אישית — הזמינו עם גליל
קנה (חלופי)	✅ במלאי	⚠️ אורך בהתאמה אישית — יש לקחת בחשבון את זמן האספקה
מכלול בוכנה	✅ במלאי	✅ תלוי בקוטר — זהה לסטנדרטי
מכלול מוט	✅ במלאי	⚠️ אורך בהתאמה אישית — הזמינו עם גליל

💡 הערה חשובה בנוגע לחלקי חילוף: עבור צילינדרים עם מהלך מותאם אישית, ערכת האטמים (אטמי בוכנה, אטמי מוט, טבעות O) זהה לזו של צילינדר סטנדרטי באותו קוטר — האטמים תלויים בקוטר ולא במהלכים. הזמינו ערכות אטמים מ-Bepto על פי מפרט קוטר הצילינדר, ולא על פי המכה. יש להזמין את הרכיבים הספציפיים למכה (גוף הצילינדר, מוטות קישור, מוט) כחלקי חילוף בעת רכישת הצילינדר המקורי — זמן האספקה עבור גופי צילינדר ומוטות מותאמים אישית יכול להיות 3–6 שבועות, וצילינדר מותאם אישית עם גוף מחורץ לא ניתן לתיקון באמצעות רכיבים מהמלאי.

כיצד ניתן להשוות בין צילינדרים סטנדרטיים לצילינדרים בהתאמה אישית מבחינת עלות, זמן אספקה וביצועים לאורך מחזור החיים?

מפרט המכה משפיע על עלות היחידה, זמן האספקה, זמינות חלקי החילוף, דרישות הפיצוי המכני, משך המחזור, צריכת האוויר הדחוס, והעלות הכוללת של מצבי כשל הנובעים מאי-התאמת המכה — ולא רק על מחיר הרכישה של הצילינדר. 💸

צילינדרים בעלי מהלך סטנדרטי מציעים עלות יחידה נמוכה יותר, זמינות מיידית מהמלאי ותמיכה רחבה ביותר בחלקי חילוף — אך כרוכים בעלויות פיצוי מכניות כאשר המהלך הנדרש אינו תואם לערך הסטנדרטי. צילינדרים בעלי מהלך מותאם אישית כרוכים בעלות יחידה גבוהה יותר ובזמן אספקה ארוך יותר — אך מבטלים את עלויות הפיצוי המכניות, את הפגיעה בזמן המחזור ואת בזבוז האוויר הדחוס שנוצרים כתוצאה מאי-התאמת המהלך, וביישומים בעלי מחזורי עבודה רבים החיסכון הזה מחזיר את ההפרש במחיר בתוך שבועות ספורים.

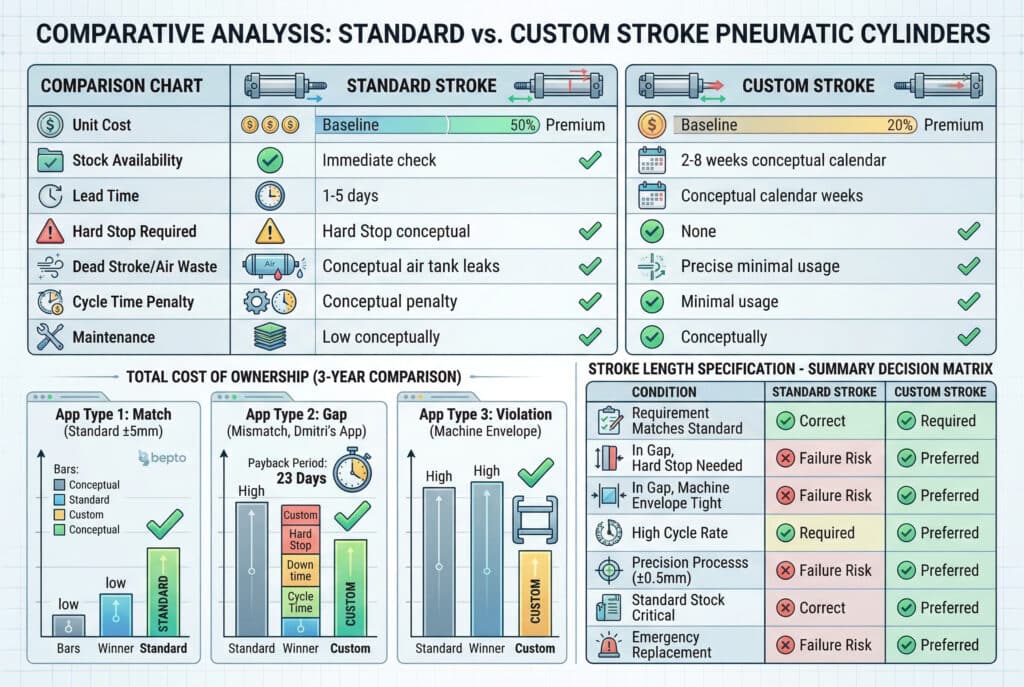

השוואת עלויות, זמני אספקה וביצועים

גורם	שבץ סטנדרטי	משיכה מותאמת אישית
עלות ליחידה	✅ קו בסיס	+20–100%, בהתאם לסוג
זמינות במלאי	✅ זמין מיד — ממלאי המפיץ	זמן אספקה של 2–8 שבועות
זמן אספקה	✅ 1–5 ימים	2–8 שבועות
תאימות לפי תקן ISO 6431	✅ מלא — החלפה בכל מותג	⚠️ מיועד לטיפול בשבץ — מאותו יצרן
זמינות ערכת אטמים	✅ אוניברסלי — תלוי בקוטר	✅ זהה לקוטר הסטנדרטי
החלפת חבית	✅ במלאי	⚠️ הזמנה אישית — זמן אספקה
החלפת מוט ההיגוי	✅ במלאי	⚠️ אורך בהתאמה אישית
"שבץ" עונה בדיוק על הדרישה	רק אם הדרישה = הערך הסטנדרטי	✅ תמיד
נדרשת עצירה מוחלטת	⚠️ אם משך הזמן ארוך מדי	✅ בוטל
מהלך מת (בזבוז אוויר)	⚠️ אם משך הזמן ארוך מדי	✅ אפס
עיכוב בזמן מחזור	⚠️ אם משך הזמן ארוך מדי	✅ בוטל
התאמת מעטפת המכונה	⚠️ ייתכן שיידרש תושבת מותאמת אישית	✅ התאמה מדויקת
כוח בנקודה	⚠️ ייתכן שהמידע אינו מדויק	✅ נכון מעצם תכנונו
נדרשת התאמה מכנית	⚠️ נדרש לעתים קרובות	✅ לא נדרש
מצבי כשל בפיצוי	⚠️ עייפות מהפסקות פתאומיות, התרופפות הצווארון	✅ אין
תחזוקה — פיצוי	⚠️ רגיל — החלפת בלמים	✅ אין
צריכת אוויר דחוס	⚠️ גבוה יותר אם קיימת תנועה מתה	✅ מינימום — מהלך מדויק
ערכת אטמים של Bepto	$ — מיידי	$ — מיידי (מבוסס על קוטר)
גוף הצילינדר של Bepto	$ — מניות	$$ — זמן אספקה
זמן אספקה (תקן Bepto)	3–7 ימי עסקים	זמן אספקה של היצרן + משלוח

עלות בעלות כוללת — השוואה לשלוש שנים לפי סוג יישום

סוג יישום 1: עומד בדרישות המכה הסטנדרטית (±5 מ"מ, הרכבה מתכווננת)

רכיב עלות	שבץ סטנדרטי	משיכה מותאמת אישית
עלות יחידת צילינדר	$	$$
כוונון ההרכבה	$ (משני)	אין צורך
פיצוי מכני	אין צורך	אין צורך
תחזוקה (3 שנים)	ערכת אטמים $	ערכת אטמים $
עלות כוללת לשלוש שנים	$$ ✅	$$$

מסקנה: מכה סטנדרטית — התאמה אישית מייקרת את העלות ללא תועלת.

סוג יישום 2: מרווח תנועה המחייב עצירה מוחלטת (היישום של דמיטרי)

רכיב עלות	מהלך סטנדרטי + עצירה פתאומית	משיכה מותאמת אישית
עלות יחידת צילינדר	$	$$
ייצור מחסומים קשיחים	$$	אף אחד
החלפת מחסום קשיח (במרווח של 11 ימים)	$$$$$$ (3 שנים)	אף אחד
זמן השבתה לצורך החלפת בלם חירום	$$$$$ (3 שנים)	אף אחד
אובדן זמן מחזור (0.132 שניות × 18 מחזורים בדקה × 20 שעות × 250 ימים)	$$$$ (198 שעות בשנה)	אף אחד
פסולת אוויר דחוס	$$$ (3 שנים)	אף אחד
עלות כוללת לשלוש שנים	$$$$$$$	$$$ ✅

תקופת ההחזר על פרמיית ה-Stroke המותאמת אישית: 23 ימים (התוצאה בפועל של דמיטרי).

סוג בקשה 3: חריגה ממגבלות המכונה

רכיב עלות	מהלך סטנדרטי + תושבת מותאמת אישית	משיכה מותאמת אישית
עלות יחידת צילינדר	$	$$
ייצור תושבות בהתאמה אישית	$$$	אף אחד
זמן אספקה של תושבת (תכנון + ייצור)	2–3 שבועות	זמן אספקה של צילינדרים בלבד
החלפת תושבת (בלאי/נזק)	$$ לכל אירוע	אף אחד
עמידה במגבלות המכונה	⚠️ שולי	✅ מדויק
עלות כוללת	$$$$	$$$ ✅

מפרט אורך המכה — טבלת החלטות מסכמת

מצב	שבץ סטנדרטי	משיכה מותאמת אישית
המידות תואמות את התקן ±5 מ"מ, הרכבה מתכווננת	✅ נכון	לא נחוץ
הדרישה תואמת את התקן ±10 מ"מ, כלים מתכווננים	✅ נכון	לא נחוץ
קיים פער בדרישות, נדרשת עצירה מוחלטת	❌ סיכון לכשל מוחלט	✅ חובה
הדרישה היא במרווח, עם התאמה מדויקת לממדי המכונה	❌ הפרת כללי המעטפה	✅ חובה
דרישה במרווח, זמן מחזור קריטי	❌ קנס על זמן מחזור	✅ חובה
דרישה בפער, כוח במיקום קריטי	❌ שגיאת מיקום כוח	✅ חובה
קצב מחזורים גבוה (> 5,000 מחזורים ביום)	בדוק את אורך חיי העצירה המוחלטת	✅ מועדף
תהליך מדויק (מיקום ברמת דיוק של ±0.5 מ"מ)	❌ ההתאמה אינה מספקת	✅ חובה
זמינות המלאי הסטנדרטי היא קריטית	✅ העדפה מובהקת	רק אם אין ברירה
יש צורך בהחלפה דחופה	✅ המלאי זמין	⚠️ סיכון הקשור לזמן אספקה

בחברת Bepto, אנו מספקים מכלולים של צילינדרים בעלי מהלך סטנדרטי מהמלאי עבור כל מידות הקוטר ואורכי המהלך העיקריים בתקן ISO 6431, גופי צילינדרים בעלי מהלך בהתאמה אישית עם זמן אספקה של 2–4 שבועות עבור מידות קוטר סטנדרטיות, וערכות אטמים שלמות לכל מידות הקוטר ללא תלות באורך המהלך — כאשר מידת הקוטר, אורך המהלך, תצורת ההרכבה וחומר האטם מאושרים לפני המשלוח, כדי להבטיח שהמפרט שלכם יהיה נכון כבר מההתקנה הראשונה. ⚡

מסקנה

חשב את המכה הנדרשת על ידי חיבור המרחק התפעולי, מרווח ההאטה ומרווח הסטייה במיקום, לפני שתעיין בקטלוג כלשהו — ולאחר מכן השווה את המכות הסטנדרטיות הקרובות ביותר, הן מעל והן מתחת לדרישה זו, לארבעת תנאי הקבלה: התאמה גיאומטרית עם פיצוי זמין, עמידה במגבלות המכונה, עמידה בזמן מחזור, וכוח במיקום. ציינו את המכה הסטנדרטית כאשר היא עומדת בכל ארבעת התנאים מבלי לדרוש עצירה מוחלטת או הפרה של מעטפת המכונה. ציינו את המכה המותאמת אישית כאשר המכה הסטנדרטית הקרובה ביותר אינה עומדת באף אחד מארבעת התנאים והעלות הכוללת של הפיצוי הנדרש לאורך חיי השירות של המכונה עולה על תוספת העלות של המכה המותאמת אישית — מה שקורה ברוב היישומים בעלי מחזור גבוה, דיוק גבוה או מגבלות מקום, שבהם פערי המכה בין הערכים הסטנדרטיים גורמים לעצירות מוחלטות, מכה מתה או הפרות מעטפת. הזמינו חלקי חילוף מותאמים אישית לגליל ולמוט בעת רכישת הצילינדר המקורי — ערכת האטמים זמינה תמיד במלאי בהתאם לקוטר, אך לרכיבים הספציפיים למהלך יש זמני אספקה שיגרמו לעצירת פס הייצור שלכם אם צילינדר עם מהלך מותאם אישית יתקלקל ללא חלקי חילוף זמינים. 💪

שאלות נפוצות בנוגע לבחירה בין צילינדרים סטנדרטיים לצילינדרים בהתאמה אישית

1. קראו עוד על דפוסי כשל מעייפות כתוצאה מפגיעה ברכיבים מכניים. ↩

2. הבינו כיצד זמן הטקט קובע את משך המחזור המרבי המותר בקווי הייצור. ↩

3. עיין במפרט התקן ISO 6431 לגבי צילינדרים פנאומטיים. ↩

4. גלו כיצד אנרגיית תנועה משפיעה על מנגנוני עצירה מכניים במערכות אוטומטיות. ↩

5. קראו על גבולות העייפות של חומרים וכיצד הם מסייעים לחזות את אורך החיים של רכיבים מכניים. ↩
