מדריך להשוואת נתונים: החלפת מיני-בלונים ISO 6432 בין מותגים שונים

מבוא

אתה בוהה במיני צילינדר מקולקל על פס הייצור האוטומטי שלך, ולוחית השלט שלו בלויה עד כדי כך שאי אפשר לזהות אותה. המפיץ שלך זקוק לשם המותג ולמספר הדגם, אבל כל מה שאתה יודע זה שמדובר בצילינדר בקוטר 16 מ"מ עם מהלך של כ-100 מ"מ. נשמע מוכר? תרחיש זה מתרחש מדי יום במפעלים ברחבי העולם, ועולה לחברות אלפי דולרים בהשבתות מיותרות, פשוט כי הן לא מבינות ש... ISO 6432¹ התקינה הופכת את רוב המיני-צילינדרים לניתנים להחלפה בין מותגים שונים.

מיני צילינדרים ISO 6432 מתוצרת יצרנים שונים — כולל Festo, SMC, Parker, Norgren ו-Bepto — מתוכננים כך שיהיו ניתנים להחלפה מבחינה מידתית, כלומר צילינדר בקוטר 16 מ"מ ובמהלך 100 מ"מ מתוצרת כל יצרן תואם יתאים פיזית ויפעל במקום דגם מקביל של מותג אחר. תקינה זו נוצרה במיוחד כדי למנוע תלות בספק² ומבטיחים גמישות בשרשרת האספקה הגלובלית, אך צוותי תחזוקה רבים עדיין אינם מודעים ליתרון רב העוצמה הזה.

לאחרונה עזרתי למייקל, מהנדס תחזוקה במפעל להרכבת מוצרי אלקטרוניקה בקליפורניה, שהשתמש במשך שנים בצילינדרים מסוג Festo DSNU אך ורק משום ש“זה מה שתמיד השתמשנו בו”. כאשר צילינדר חיוני התקלקל ביום שישי אחר הצהריים ו-Festo העריכו את זמן האספקה ב-4 שבועות, הוא עמד בפני השבתה של כל המפעל. קו SMT³—until he discovered that ISO 6432 standardization meant he had options.

תוכן עניינים

• מהו בדיוק תקן ISO 6432 ומדוע הוא חשוב?
• אילו מותגים מייצרים מיני צילינדרים התואמים לתקן ISO 6432?
• כיצד ניתן להשוות בין מיני צילינדרים של מותגים שונים?
• מהן המגבלות של תקינה ISO 6432 בנושא תחליפיות?
• מסקנה
• שאלות נפוצות אודות ISO 6432 מיני צילינדר הפניות צולבות

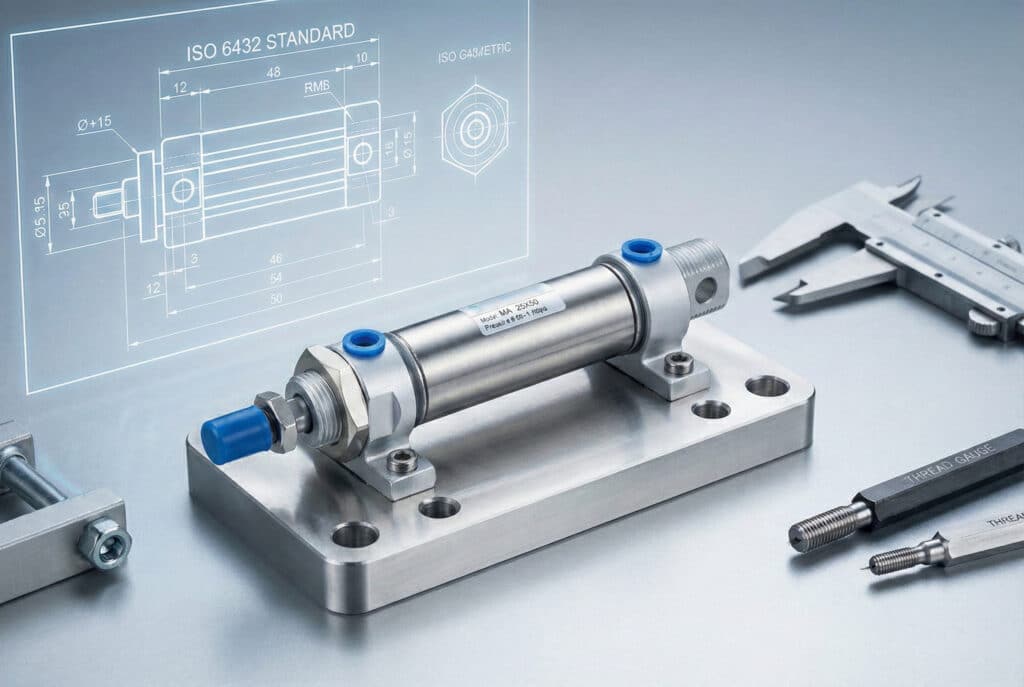

מהו בדיוק תקן ISO 6432 ומדוע הוא חשוב?

Understanding this international standard can save you thousands of dollars and countless hours of downtime.

ISO 6432 הוא תקן בינלאומי המגדיר את מידות ההרכבה המדויקות, מיקומי היציאות והממשקים הפיזיים עבור צילינדרים פנאומטיים בקטרים של 8 מ"מ עד 25 מ"מ, ומבטיח שכל צילינדר תואם יכול להחליף ישירות צילינדר אחר, ללא תלות ביצרן. תקן זה, שפורסם על ידי הארגון הבינלאומי לתקינה, מבטל דפוסי הרכבה קנייניים ויוצר שוק גלובלי אמיתי לרכיבי צילינדרים מיניאטוריים.

ההיסטוריה והמטרה

תקן ISO 6432 הוקם בשנת 1985 במטרה לטפל בבלגן שנוצר עקב חוסר תאימות בין רכיבים פנאומטיים, אשר פגע באוטומציה בשנות ה-70 ובתחילת שנות ה-80. לפני התקינה:

• כל יצרן דפוסי הרכבה קנייניים משומשים
• חלקי חילוף התאמה מדויקת למותג הנדרש
• בוני מכונות נאלצתי לאגור מספר סוגים של צילינדרים
• משתמשי קצה היו קשורים לספקים בודדים

התקן שינה את הכל בכך שקבע:

• תבניות חורי הרכבה מדויקות לכל גודל נשא
• חוטים סטנדרטיים ליציאות ומיקומים
• מידות מוגדרות של מוט הבוכנה והשחלה
• תוספות אורך מכה עקביות

מה מכסה תקן ISO 6432

התקן קובע מידות קריטיות להחלפה:

מפרט	מהו סטנדרטי	מדוע זה חשוב
מידות קדח	8, 10, 12, 16, 20, 25 מ"מ	אחידות תפוקת הכוח
Mounting Patterns	מרווח בין חורים וקוטר	התקנה פיזית
חוטים לנמל	M5 או G1/8″ (בהתאם לקוטר)	חיבורים פנאומטיים
מיקומי נמל	מרחק מקצה הצילינדר	פריסת אינסטלציה
קוטר מוט הבוכנה	ספציפי לכל גודל נשא	התקן חיבור לכלי עבודה
הברגת מוטות	הברגות מטריות (M3, M4, M5, M6)	הרכבת מנגנון קצה
תוספות לשבץ	10 מ"מ, 25 מ"מ, 50 מ"מ	הצעות סטנדרטיות

מדוע זה חשוב לך

היתרונות המעשיים של עמידה בתקן ISO 6432 הם עצומים:

חיסכון בעלויות

• תחרות מחירים: מספר ספקים מתחרים על העסק שלך
• רכישה בכמויות גדולות: סטנדרטיזציה של מפרט אחד לכל המותגים
• מלאי מצומצם: מלאי פחות מספרי חלקים

גמישות שרשרת האספקה

• מקורות מרובים: לעולם לא תלוי בספק אחד בלבד
• משלוח מהיר יותר: בחר את הספק עם הזמינות הטובה ביותר
• גיבוי חירום: שמור חלפים תואמים של מותגים שונים

הנדסה פשוטה

• תכנן פעם אחת: המכונות עובדות עם כל צילינדר תואם
• שדרוגים קלים: החלף לביצועים טובים יותר ללא צורך בעיצוב מחדש
• מקור עולמי: ציין ISO 6432 ומקור בכל מקום

I remember when Lisa, a machine designer at a packaging equipment manufacturer in Wisconsin, first discovered ISO 6432 standardization. She had been designing custom mounting brackets for each cylinder brand her customers requested. Once she understood the standard, she created a single universal mounting design that accommodated any ISO 6432 cylinder—saving her company over 200 engineering hours annually.

מה ISO 6432 אינו מכסה

חשוב להבין את המגבלות:

• בנייה פנימית: עיצוב אטם, חומרי מיסב (משתנה בהתאם למותג)
• מערכות ריפוד: טווח הכוונון ויעילותו
• דירוג מחזור חיים: העמידות משתנה באופן משמעותי
• לחץ הפעלה: יש מותגים שמדורגים גבוה יותר מאחרים
• טווח טמפרטורות: בחירת החומרים משפיעה על המגבלות
• תאימות חיישנים: עיצובים של חריצים עשויים להשתנות מעט

These non-standardized elements create the quality and performance differences between brands—which is exactly where companies like Bepto Pneumatics differentiate themselves by offering superior specifications at competitive prices.

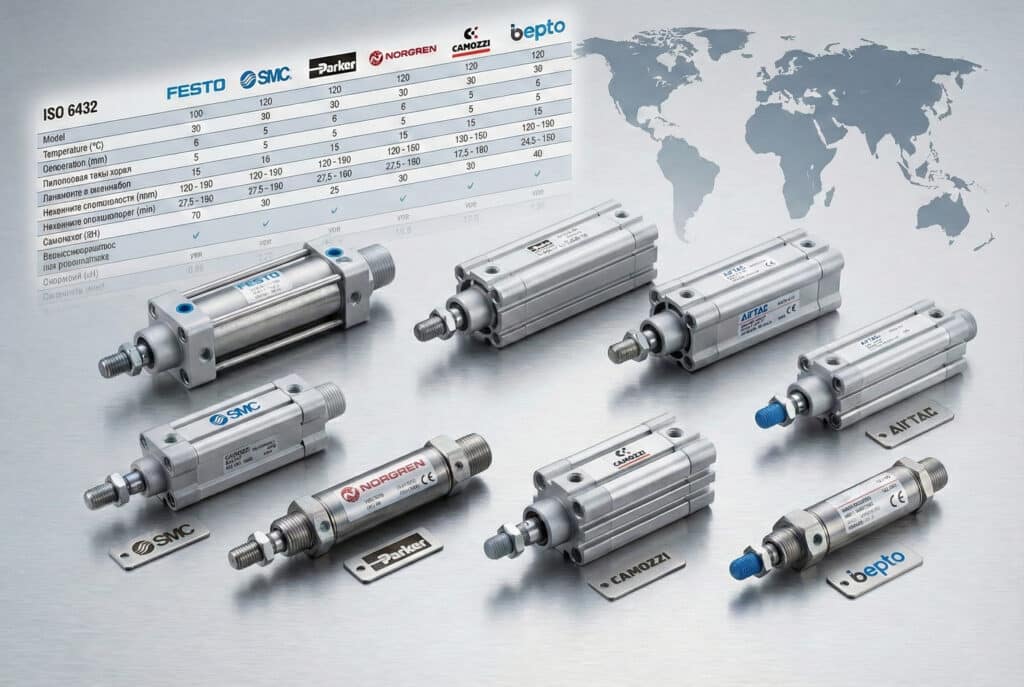

אילו מותגים מייצרים מיני צילינדרים התואמים לתקן ISO 6432?

Knowing your options is the first step to smart sourcing decisions.

בין היצרנים הגלובליים המובילים המייצרים צילינדרים מיני תואמי ISO 6432 נמנים Festo (סדרות DSNU/ESNU), SMC (סדרות CDJ2/CJ2), Parker (סדרות P1D/P1F), Norgren (סדרות RM/RME), Camozzi (סדרת 61), Airtac (סדרת MAL) ו-Bepto Pneumatics (סדרת BPT-MC), כאשר כל אחת מהן מציעה יתרונות ייחודיים במחיר, בזמינות או במאפייני הביצועים. למרות שכולם עומדים בדרישות הממדיות להחלפה, הם נבדלים זה מזה באופן משמעותי באיכות, בתכונות ובעלות הכוללת.

הפניה צולבת מקיפה בין מותגים

להלן פירוט מפורט של השחקנים המרכזיים וקווי המוצרים שלהם העומדים בתקן ISO 6432:

מותגי פרימיום

Festo (גרמניה)

• סדרה: DSNU (פעולה כפולה), ESNU (פעולה אחת)
• טווח קדח: 8, 10, 12, 16, 20, 25 מ"מ
• מחיר אופייני: $85-$180 (קוטר פנימי 16 מ"מ, מהלך 100 מ"מ)
• זמן אספקה: 3-6 שבועות עבור פריטים שאינם במלאי
• נקודות חוזק: תיעוד מצוין, מגוון רחב של אביזרים
• חולשות: מחירים גבוהים, זמני אספקה ארוכים יותר

SMC (יפן)

• סדרה: CDJ2 (קומפקטי), CJ2 (סטנדרטי)
• טווח קדח: 6, 10, 16, 20, 25, 32 מ"מ (הערה: 6 מ"מ ו-32 מ"מ אינם תואמים לתקן ISO 6432)
• מחיר אופייני: $75-$165 (קוטר פנימי 16 מ"מ, מהלך 100 מ"מ)
• זמן אספקה: 2-5 שבועות
• נקודות חוזק: דירוג מחזור חיים גבוה, הפצה עולמית
• חולשות: מספור מודלים מורכב, מחירים גבוהים

פארקר (ארה"ב)

• סדרה: P1D (פעולה כפולה), P1F (פעולה אחת)
• טווח קדח: 8, 10, 12, 16, 20, 25 מ"מ
• מחיר אופייני: $80-$175 (קוטר פנימי 16 מ"מ, מהלך 100 מ"מ)
• זמן אספקה: 3-7 שבועות
• נקודות חוזק: מבנה חזק, מתאים לסביבות קשות
• חולשות: אפשרויות משיכה מוגבלות, מחירים גבוהים

מותגים בינוניים

Norgren (בריטניה/IMI Precision Engineering)

• סדרה: RM/RME
• טווח קדח: 8, 10, 12, 16, 20, 25 מ"מ
• מחיר אופייני: $65-$140 (קוטר פנימי 16 מ"מ, מהלך 100 מ"מ)
• זמן אספקה: 2-4 שבועות
• נקודות חוזק: יחס איכות-מחיר טוב, זמינות באירופה
• חולשות: פחות נפוץ בשוק הצפון אמריקאי

קמוצי (איטליה)

• סדרה: סדרה 61
• טווח קדח: 8, 10, 12, 16, 20, 25 מ"מ
• מחיר אופייני: $60-$130 (קוטר פנימי 16 מ"מ, מהלך 100 מ"מ)
• זמן אספקה: 3-5 שבועות
• נקודות חוזק: מחירים תחרותיים, נוכחות חזקה באירופה
• חולשות: תמיכה טכנית מוגבלת באזורים מסוימים

מותגים מכווני ערך

Airtac (טייוואן)

• סדרה: MAL (צילינדר אוויר מיני)
• טווח קדח: 16, 20, 25, 32, 40 מ"מ (טווח ISO 6432 מוגבל)
• מחיר אופייני: $45-$95 (קוטר 16 מ"מ, מהלך 100 מ"מ)
• זמן אספקה: 2-4 שבועות
• נקודות חוזק: מחירים תחרותיים, איכות סבירה
• חולשות: דירוג מחזור חיים קצר יותר, תיעוד מוגבל

Bepto Pneumatics (סין)

• סדרה: BPT-MC (מיני צילינדר)
• טווח קדח: 8, 10, 12, 16, 20, 25 מ"מ (טווח ISO 6432 מלא)
• מחיר אופייני: $42-$88 (קוטר פנימי 16 מ"מ, מהלך 100 מ"מ)
• זמן אספקה: 3-7 ימים עבור פריטים במלאי
• נקודות חוזק: תמורה מצוינת, משלוח מהיר, שירות לקוחות מעולה
• חולשות: הכרה במותג חדש יותר בחלק מהשווקים

טבלה השוואתית מפורטת

מותג	סדרת דגמים	מדד המחירים	זמן אספקה	מחזור חיים	אחריות	הכי מתאים ל
פסטו	DSNU/ESNU	100%	3-6 שבועות	10 מיליון מחזורים ומעלה	12 חודשים	יישומים קריטיים, נדרשת תיעוד מלא
SMC	CDJ2/CJ2	95%	2-5 שבועות	10 מיליון מחזורים ומעלה	12 חודשים	יישומים בעלי מחזוריות גבוהה, שווקים אסייתיים
פארקר	P1D/P1F	98%	3-7 שבועות	8 מיליון מחזורים ומעלה	12 חודשים	סביבות קשות, העדפה אמריקאית
נורגרן	RM/RME	80%	2-4 שבועות	8 מיליון מחזורים ומעלה	12 חודשים	פרויקטים אירופיים, תמורה טובה
קמוצי	סדרה 61	75%	3-5 שבועות	7 מיליון מחזורים ומעלה	12 חודשים	קונים אירופאים מודעים לתקציב
Airtac	MAL	55%	2-4 שבועות	5 מיליון מחזורים ומעלה	12 חודשים	יישומים רגישים למחיר
Bepto	BPT-MC	52%	3-7 ימים	8 מיליון מחזורים ומעלה	18 חודשים	משלוח מהיר, אופטימיזציה של עלויות

מדד מחירים: Festo = 100% בסיס ייחוס לקוטר 16 מ"מ, מהלך 100 מ"מ

שיקולים בנוגע לזמינות אזורית

צפון אמריקה:

• ל-Festo, SMC ו-Parker יש רשתות הפצה חזקות
• Bepto מציעה משלוח ישיר עם זמן אספקה של 5-7 ימים.
• מותגים אירופיים (Norgren, Camozzi) פחות זמינים

אירופה:

• Festo, Norgren ו-Camozzi שולטות בשוק
• ל-SMC יש נוכחות טובה באמצעות מפיצים
• Bepto שולחת ישירות עם משלוח תוך 7-10 ימים לאיחוד האירופי

אסיה:

• ל-SMC ו-Airtac יש רשת הפצה מקומית נרחבת
• Bepto מציעה משלוח תוך 3-5 ימים בכל רחבי אסיה
• מותגים מערביים זמינים אך במחירים גבוהים

Let me share a success story: Roberto, a machine builder in Milan, Italy, had always used Festo DSNU cylinders because they were readily available locally. When he expanded production and needed to control costs, he tested Bepto BPT-MC cylinders side-by-side with his standard Festo units. After 6 months of operation in identical applications, he found zero performance difference but saved 48% on component costs—allowing him to win three additional contracts he would have otherwise lost on price.

כיצד ניתן להשוות בין מיני צילינדרים של מותגים שונים?

Mastering the cross-reference process empowers you to make smart sourcing decisions quickly.

כדי להשוות בין מיני צילינדרים ISO 6432 של מותגים שונים, זהו חמש מפרטים עיקריים מהצילינדר הקיים שלכם: קוטר נשא, אורך מהלך, סגנון הרכבה, סוג פעולה (פעולה אחת או פעולה כפולה) וגודל הברגה של היציאה — ואז התאימו אותם לכל דגם תואם ISO 6432 של כל יצרן עם מפרטים זהים. התקינה מבטיחה תחליפות פיזית, אך עליך לוודא שדרישות הביצועים, כגון אורך מחזור החיים ולחץ ההפעלה, תואמות את צרכי היישום שלך.

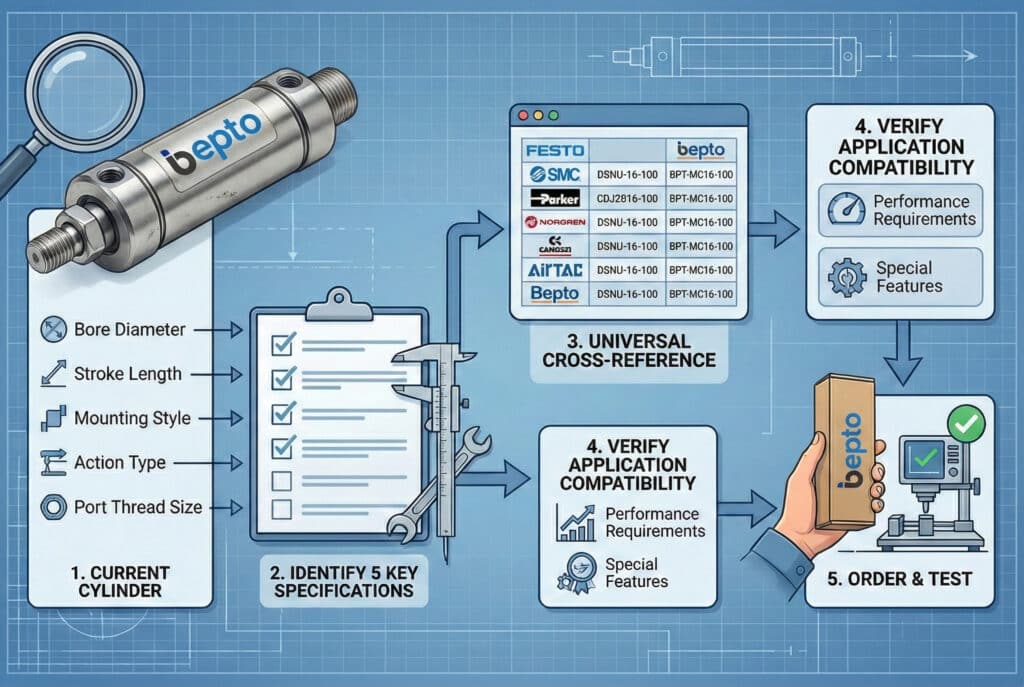

תהליך השוואה צולבת שלב אחר שלב

שלב 1: זהה את המפרט הנוכחי של הצילינדר שלך

התחל באיסוף מידע מהצילינדר הקיים. חפש:

נתוני לוחית זיהוי פיזית:

• שם היצרן ולוגו
• מספר דגם/סדרה
• קוטר החור (בדרך כלל במילימטרים)
• אורך המכה (במ"מ)

אם לוחית השלט אינה קריאה, יש למדוד ישירות:

מדידה	איך למדוד	מה זה אומר לך
קוטר גוף הצילינדר	קליפר בנקודה הרחבה ביותר	מציין את גודל הקדח (גוף ≈ קדח + 10-15 מ"מ)
אורך המכה	הרחיבו את המוט עד הסוף, מדדו את תנועתו	מפרט מדויק של המכה
מרווח בין חורי הרכבה	מרחק ממרכז למרכז	מאשר את סגנון ההרכבה
שרשור פורט	מד מדרגה של הברגה	M5 (קוטר 8-12 מ"מ) או G1/8″ (קוטר 16-25 מ"מ)
קוטר מוט	קליפר על מוט הבוכנה	מאשר את קטגוריית גודל הקדח
חוט מוט	מדיד הברגה בקצה המוט	M3, M4, M5 או M6 בדרך כלל

שלב 2: פענוח מספר הדגם

כל יצרן משתמש בכללי שמות שונים. כך ניתן לפענח אותם:

דוגמה ל-Festo DSNU: DSNU-16-100-P-A

• DSNU = סדרה (פעולה כפולה, סטנדרטית, ללא סיבוב, הרכבה אוניברסלית)
• 16 = קוטר נשא (16 מ"מ)
• 100 = אורך המכה (100 מ"מ)
• P = מוט בוכנה משני הצדדים
• A = ריפוד מתכוונן

SMC CDJ2 דוגמה: CDJ2B16-100

• CDJ2 = סדרה (קומפקטית, פעולה כפולה, J=ISO 6432)
• B = סוג בסיסי (ללא אפשרויות)
• 16 = קוטר נשא (16 מ"מ)
• 100 = אורך המכה (100 מ"מ)

פרקר P1D דוגמה: P1D-B016MS-0100

• P1D = סדרה (פנאומטית, ISO 6432, פעולה כפולה)
• B = הרכבה בסיסית
• 016 = קוטר נשא (16 מ"מ)
• MS = בוכנה מגנטית, ריפוד סטנדרטי
• 0100 = אורך המכה (100 מ"מ)

Bepto BPT-MC דוגמה: BPT-MC16-100-DA

• BPT-MC = סדרת צילינדרים Bepto Mini
• 16 = קוטר נשא (16 מ"מ)
• 100 = אורך המכה (100 מ"מ)
• DA = פעולה כפולה

שלב 3: השתמש בטבלת ההפניות הצולבות האוניברסלית

ברגע שתדע את המפרט שלך, השתמש בטבלה זו כדי למצוא מקבילים:

הפניה צולבת לתקן ISO 6432 האוניברסלי

לקוטר 16 מ"מ, מהלך 100 מ"מ, פעולה כפולה, הרכבה בסיסית:

מותג	מודל מקביל	מחיר משוער	זמן אספקה טיפוסי
פסטו	DSNU-16-100-P-A	$145	4-6 שבועות
SMC	CDJ2B16-100	$135	3-5 שבועות
פארקר	P1D-B016MS-0100	$140	4-7 שבועות
נורגרן	RM/92016/M/100	$115	3-4 שבועות
קמוצי	61M2P040A0100	$105	3-5 שבועות
Airtac	MAL16-100	$78	2-4 שבועות
Bepto	BPT-MC16-100-DA	$72	3-7 ימים

לקוטר 20 מ"מ, מהלך 50 מ"מ, פעולה כפולה:

מותג	מודל מקביל	מחיר משוער	זמן אספקה טיפוסי
פסטו	DSNU-20-50-P-A	$125	4-6 שבועות
SMC	CDJ2B20-50	$118	3-5 שבועות
פארקר	P1D-B020MS-0050	$122	4-7 שבועות
נורגרן	RM/92020/M/50	$98	3-4 שבועות
קמוצי	61M2P040A0050	$92	3-5 שבועות
Airtac	MAL20-50	$65	2-4 שבועות
Bepto	BPT-MC20-50-DA	$62	3-7 ימים

שלב 4: אמת את תאימות היישום

החלפה פיזית אינה מבטיחה התאמה ליישום. יש לוודא:

דרישות ביצועים:

• לחץ הפעלה: רוב הצילינדרים בתקן ISO 6432 מדורגים 0.1-1.0 MPa (1-10 בר)
• קצב מחזור: בדוק אם ההחלפה תואמת את צרכיך מבחינת מחזורים לדקה
• מחזור חיים: ודא שתוחלת החיים המדורגת תואמת את מרווחי התחזוקה שלך
• טמפרטורת הפעלה: ודא שהטווח מתאים לסביבתך (בדרך כלל בין -10°C ל-+60°C)

תכונות מיוחדות:

• בוכנה מגנטית: נדרש אם אתה משתמש בחיישני מיקום
• ריפוד: מתכוונן לעומת קבוע, או ללא
• הברגת קצה מוט: חייב להתאים לכלי העבודה שלך
• כיוון הנמל: יישומים מסוימים דורשים זוויות יציאה ספציפיות

שלב 5: הזמנה ובדיקה

השיטה הטובה ביותר למעבר למותג חדש בפעם הראשונה:

1. הזמנת דוגמאות: רכשו 2-3 יחידות לבדיקה לפני רכישה בכמות גדולה.
2. בדיקות מקבילות: הפעל צילינדר חדש לצד הצילינדר הקיים לצורך השוואה
3. Monitor performance: מעקב אחר זמני מחזור, דיוק מיקום, תקלות
4. תוצאות המסמך: צור רשומות לעיון עתידי

סיפור הצלחה של הפניות צולבות בעולם האמיתי

Let me tell you about Amanda, a production manager at a medical device assembly facility in Massachusetts. She had 47 Festo DSNU-12-75-P-A cylinders in her clean room assembly stations, and three had failed within the same month. Festo quoted $118 each with 5-week delivery.

שימוש בתהליך ההפניה הצולבת:

1. מפרט מזוהה: קוטר פנימי 12 מ"מ, מהלך 75 מ"מ, פעולה כפולה, בוכנה מגנטית
2. חלופות שנחקרו: נמצא Bepto BPT-MC12-75-DA-M (M=מגנטי)
3. דוגמאות שהוזמנו: קיבלתי 3 יחידות ב-4 ימים
4. נבדק ביסודיות: ביצע 50,000 מחזורים בבדיקות מואצות
5. ביצועים מאומתים: אפס תקלות, מיקום בטווח של ±0.02 מ"מ
6. מתקן שהוסב: הוחלפו כל 47 הצילינדרים במשך 3 חודשים

תוצאות:

• חיסכון בעלויות: $3,196 (47 × $68 חיסכון ליחידה)
• זמן השבתה מופחת: משלוח מהיר מנע מצבי חירום עתידיים
• תחזוקה משופרת: אחריות ל-18 חודשים לעומת 12 חודשים מ-Festo
• תמיכה טובה יותר: קשר ישיר עם צוות ההנדסה של Bepto

Amanda now keeps 10 Bepto spare cylinders in stock—something she could never afford with Festo pricing.

טעויות נפוצות שיש להימנע מהן בהפניות צולבות

❌ בהנחה שכל הצילינדרים בקוטר 16 מ"מ זהים: בדוק את אורך המכה בקפידה
❌ התעלמות מהבדלים בין חוטים בנמל: M5 לעומת G1/8″ אינם ניתנים להחלפה
❌ שכחת דרישת הבוכנה המגנטית: לא מגנטי, לא יפעיל חיישנים
❌ התעלמות מווריאציות בסגנון ההרכבה: הרכבה בסיסית לעומת הרכבה עם אוגן
❌ אי בדיקת הברגה בקצה המוט: M4 לעומת M5 משפיע על חיבור הכלים

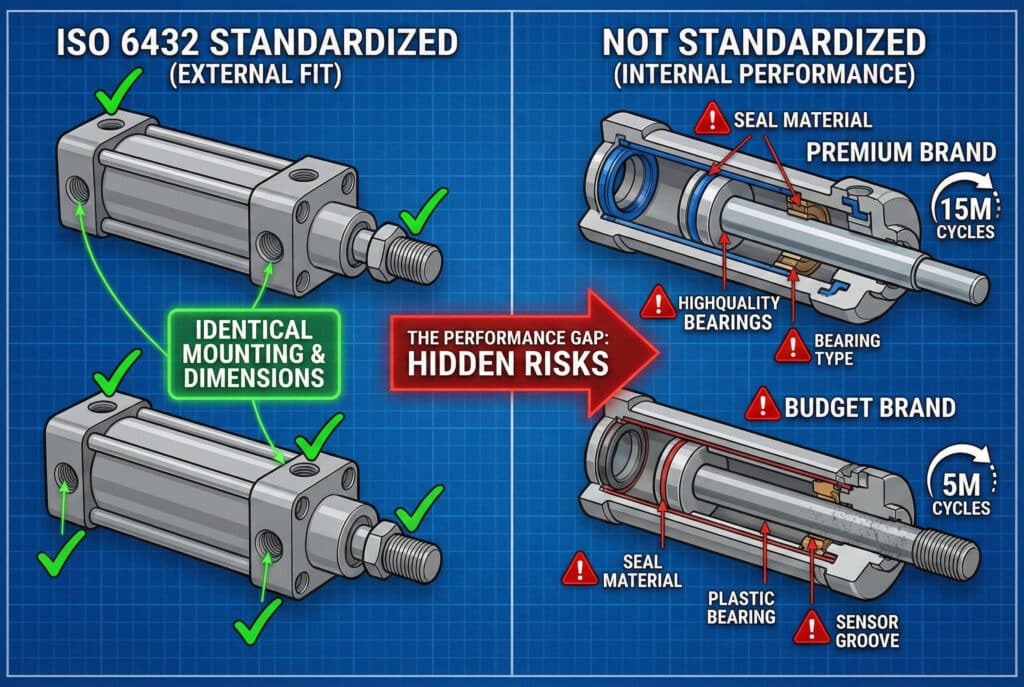

מהן המגבלות של תקינה ISO 6432 בנושא תחליפיות?

הבנת מה שאינו סטנדרטי מונעת טעויות יקרות וציפיות לא מציאותיות. ⚠️

תקן ISO 6432 מתקנן רק את מידות ההרכבה החיצוניות ומיקומי היציאות — הוא אינו מתקנן את המבנה הפנימי, חומרי האיטום, דירוגי אורך החיים, עיצוב חריצי החיישנים או תאימות האביזרים, כלומר, אף שהצילינדרים ניתנים להחלפה פיזית, מאפייני הביצועים ואורך החיים יכולים להשתנות באופן משמעותי בין המותגים השונים. זו הסיבה שהאפשרות הזולה ביותר אינה תמיד המשתלמת ביותר, וזו הסיבה שהבנת דרישות היישום הספציפיות שלך היא קריטית בעת השוואת מוצרים.

מהו סטנדרטי (החלפה מובטחת)

מידות אלה נקבעו בתקן ISO 6432 והן זהות בכל המותגים התואמים:

✅ תבניות ומידות חורי הרכבה
✅ גודל ומיקום הברגה של היציאה
✅ מידות כלליות של גוף הצילינדר
✅ קוטר מוט הבוכנה
✅ מפרט הברגה של מוט הבוכנה
✅ אפשרויות אורך המכה (מרווחים סטנדרטיים)
✅ סוגי הרכבה בסיסיים (אוגן קדמי, אוגן אחורי, תושבת רגל וכו')

מה שאינו סטנדרטי (משתנה בהתאם למותג)

גורמים קריטיים אלה שונים בין יצרנים ומשפיעים ישירות על הביצועים:

הבדלים בבנייה פנימית

רכיב	כיצד זה משתנה	השפעה על הביצועים
חומר איטום	NBR, PU, PTFE או תרכובות קנייניות	משפיע על אורך מחזור החיים, טווח הטמפרטורות ועמידות כימית
עיצוב חותם	אטמים בודדים לעומת אטמים כפולים, גיאומטריות שונות	משפיע על שיעורי הדליפה והחיכוך
סוג מיסב	ברונזה, פולימר או חומרים מרוכבים	משפיע על החלקות, יכולת העמסה צדית, בלאי
Piston Design	חומר מוצק לעומת חומר קל משקל, חומרים שונים	משפיע על האינרציה ומהירות המחזור
מנגנון ריפוד	קבוע, מתכוונן או ללא; עיצובים שונים	משפיע על רעש, זעזועים, זמן מחזור
Tube Material	סוגי סגסוגות אלומיניום (6061 לעומת 6063)	משפיע על חוזק ועמידות בפני קורוזיה

מפרט ביצועים

דירוג אורך חיי מחזור:

• מותגים מובחרים (Festo, SMC): 10-15 מיליון מחזורים
• מותגים בינוניים (Norgren, Camozzi): 7-10 מיליון מחזורים
• מותגי ערך (Airtac): 5-7 מיליון מחזורים
• Bepto Pneumatics: 8-10 מיליון מחזורים (נבדק ותועד)

טווחי לחץ הפעלה:

• רובם עומדים בדרישות של 0.1-1.0 MPa (1-10 בר)
• דגמים מסוימים מגיעים ל-1.2 MPa
• דגמים חסכוניים עשויים להגביל את הלחץ המרבי ל-0.8 MPa

Temperature Ranges:

• סטנדרטי: -10°C עד +60°C
• טווח מורחב (פרימיום): -20°C עד +80°C
• דגמי תקציב: 0°C עד +50°C

בעיות תאימות חיישנים

זוהי מלכודת נפוצה שתופסת אנשים בהפתעה:

מידות חריץ החיישן:
אמנם תקן ISO 6432 אינו מתקנן את חריצי החיישנים, אך רוב היצרנים משתמשים בעיצובים דומים של חריצי T. עם זאת:

• רוחב החריץ עשוי להשתנות ב-±0.5 מ"מ
• עומק החריץ משפיע על קרבת החיישן
• עוצמת המגנט בבוכנה משתנה באופן משמעותי

השפעה מעשית:

• חיישני Festo בדרך כלל עובדים עם מותגים אחרים ✅
• SMC sensors may require adjustment
• חיישנים קנייניים עשויים לא להתאים כלל ❌

I learned this the hard way early in my career. A customer switched from Parker to a budget brand and couldn’t understand why his existing sensors weren’t triggering reliably. The groove was 0.8mm narrower, causing the sensors to sit farther from the magnet. Simple spacers solved it, but it cost two days of troubleshooting.

תאימות אביזרים

מה בדרך כלל עובד:

• תושבות הרכבה סטנדרטיות (תואמות ISO 6432)
• קצות מוט גנריים וטבעות
• חיישני מיקום סטנדרטיים (עם התאמה קלה)
• חומרת הרכבה אוניברסלית

מה עלול לא לעבוד:

• מערכות הרכבה מהירה ספציפיות למותג
• תושבות חיישנים קנייניות
• מכווני ריפוד מיוחדים
• מתאמי יציאה מותאמים אישית

הבדלים באיכות ובעקביות

אפילו בקרב צילינדרים התואמים לתקן ISO 6432, איכות הייצור משתנה:

בקרת סובלנות ממדית:

• מותגים מובחרים: ±0.02 מ"מ במידות קריטיות
• מותגים בינוניים: ±0.05 מ"מ
• מותגים זולים: ±0.1 מ"מ (עדיין במסגרת מפרט ISO, אך פחות מדויק)

איכות גימור פני השטח:

• משפיע על אורך חיי האטם ועל החיכוך
• מותגים מובחרים: Ra 0.4μm⁴ או יותר טוב
• מותגים זולים: Ra 0.8-1.6μm

עקביות בין אצוות:

• מותגים מובחרים מקפידים על בקרת תהליכים קפדנית
• מותגים זולים עשויים להיות בעלי שונות רבה יותר בין מחזורי הייצור

מגבלות ספציפיות ליישום

יישומים בעלי מחזור גבוה

ליישומים העולים על מיליון מחזורים בשנה:

מומלץ: Festo, SMC, Bepto (דירוג מחזור 8M+)
יש להשתמש בזהירות: Airtac, מותגים לא ידועים
עקבו מקרוב: כל אפשרות תקציבית — תכנן החלפה בתדירות גבוהה יותר

מיקום מדויק

ליישומים הדורשים ±0.05 מ"מ חזרתיות⁵:

מומלץ: Festo, SMC, Parker (עיצוב מיסבים מעולה)
מקובל: Bepto, Norgren (עם ריפוד מתאים)
לא מומלץ: מותגים זולים (איכות נמוכה)

סביבות קשות

לסביבות מאובקות, לחות או כימיות אגרסיביות:

מומלץ: Parker (אטמים חזקים), Festo (אפשרויות אטמים נרחבות)
מקובל: Bepto (חומרי איטום משודרגים זמינים)
דורש הגנה: מותגים זולים (אטמים סטנדרטיים עלולים להתקלקל בטרם עת)

יישומים בחדרים נקיים

לחדרים נקיים מסוג ISO Class 5-7:

מומלץ: Festo (אפשרויות מאושרות לחדרים נקיים), SMC (ייצור חלקיקים נמוך)
מקובל: Bepto (אטמים תואמים לחדרים נקיים זמינים)
לא מתאים: רוב המותגים הזולים (בעיות של פליטת גזים וחלקיקים)

היתרון של Bepto בניהול מגבלות

ב-Bepto Pneumatics, תכננו במיוחד את סדרת BPT-MC שלנו כדי למזער את פערי הביצועים תוך שמירה על מחירים משתלמים:

✅ 8-10 מיליון מחזורי דירוג (מתועד באמצעות בדיקות)
✅ חומרי איטום משודרגים (אטמים כפולים NBR כסטנדרט)
✅ תכנון מיסבים מדויק (חזרתיות של ±0.05 מ"מ)
✅ אחריות ל-18 חודשים (50% ארוך יותר מרוב המתחרים)
✅ תאימות חיישנים (נבדק עם Festo, SMC וחיישנים גנריים)
✅ תמיכה טכנית ישירה (דברו עם מהנדסים, לא עם אנשי מכירות)

מתי להישאר עם OEM ומתי לעבור

הישאר עם OEM אם:

• היישום הוא קריטי לבטיחות (רפואה, חלל)
• חוזה הלקוח מפרט את המותג
• אימות קיים לא ניתן לעדכון בקלות
• דרישות מחזור החיים עולות על 10 מיליון מחזורים
• תנאי סביבה קיצוניים

עבור ל-Bepto אם:

• הפחתת עלויות היא בעדיפות (חיסכון של 30-50%)
• משלוח מהיר הוא קריטי (3-7 ימים לעומת 4-6 שבועות)
• היישום הוא תעשייתי סטנדרטי (לא בתנאים קיצוניים)
• אתה רוצה תמיכה טובה יותר (גישה ישירה למהנדסים)
• דרישות מחזור החיים הן 8 מיליון מחזורים או פחות.

Thomas, a maintenance manager at an automotive tier-2 supplier in Ohio, uses a hybrid approach: Festo cylinders for his critical robotic welding stations (safety and uptime paramount), but Bepto cylinders for his parts handling and conveyor systems (cost-sensitive, easier to maintain inventory). This strategy saves his facility over $28,000 annually while maintaining appropriate reliability where it matters most.

מסקנה

שליטה בהפניות צולבות ISO 6432 מאפשרת לך להשתחרר מתלות במקור יחיד, להפחית באופן דרמטי את עלויות הרכיבים ולשפר את עמידות שרשרת האספקה — כל זאת תוך שמירה על הביצועים והאמינות הנדרשים לפעילותך. The standardization that ISO 6432 provides is one of the most powerful tools in a smart maintenance manager’s arsenal, and understanding both its capabilities and limitations allows you to make informed decisions that optimize your total cost of ownership. At Bepto Pneumatics, we’re committed to making this cross-referencing process seamless by providing complete technical documentation, fast delivery, and direct engineering support that helps you succeed.

שאלות נפוצות אודות ISO 6432 מיני צילינדר הפניות צולבות

1. מפרט רשמי לתקן ISO 6432 המגדיר מידות עבור מיני-צילינדרים. ↩

2. מצב שבו לקוח תלוי בספק אחד ואינו יכול לעבור לספק אחר ללא עלויות משמעותיות. ↩

3. טכנולוגיית הרכבה על פני השטח (SMT) היא שיטה לייצור מעגלים אלקטרוניים שבה הרכיבים מותקנים ישירות על מעגלים מודפסים. ↩

4. מדד לגובה מרקם פני השטח; ערכי Ra נמוכים יותר מצביעים על משטחים חלקים יותר, המפחיתים את החיכוך ואת בלאי האטם. ↩

5. היכולת של מערכת לחזור לאותה תנוחה בדיוק מספר פעמים, להבדיל מדיוק כללי. ↩
