מקבילות מסילת ההנחיה: הצטברות סובלנות בהתקנת צילינדר ללא מוט

מבוא

תארו לעצמכם את התרחיש הבא: פס הייצור שלכם נעצר בגלל שצילינדר ללא מוט נתקע, קופץ או נשחק בטרם עת. בדקתם את לחץ האוויר, החלפתם אטמים ואפילו החלטם רכיבים, אך הבעיה נמשכת. בתשעה מתוך עשרה מקרים, האשם אינו הצילינדר עצמו, אלא מקבילות מסילת ההנחיה וההשפעה המצטברת של סך הסובלנות¹ במהלך ההתקנה.

מקבילות מסילת ההנחיה מתייחסת ליישור מדויק של משטחי ההרכבה ומסילות ההנחיה ביחס לציר התנועה של הצילינדר ללא מוט. כאשר הסטיות מגוף הצילינדר, תושבות ההרכבה, מסגרת המכונה ומסילות ההנחיה מצטברות (נערמות), אפילו סטיות קלות עלולות לגרום להיתקעות, בלאי מוקדם וכשל קטסטרופלי. שמירה על מקבילות בתוך ±0.05 מ"מ לאורך מהלך המנוע היא קריטית להפעלה חלקה ולאריכות ימים.

לאחרונה שוחחתי עם דייוויד, מהנדס תחזוקה במפעל אריזה באונטריו, קנדה. הצוות שלו החליף צילינדרים ללא מוטות כל חצי שנה עקב תקלות מסתוריות. לאחר שניתחנו יחד את ההתקנה שלו, גילינו שטעות במקבילות של 0.08 מ"מ — שנגרמה על ידי סטיות מצטברות מלוחות הרכבה שחוקים ומסילות הנחיה שלא היו מכוונות כהלכה — גרמה להפסד שנתי של צילינדרים בשווי $3,000. אראה לכם כיצד להימנע מהטעות היקרה הזו.

תוכן עניינים

• מהו הצטברות סובלנות במערכות צילינדרים ללא מוט?
• מדוע מקבילית מסילת ההנחיה חשובה עבור צילינדרים ללא מוט?
• כיצד מחשבים ומבקרים את הצטברות הסבילות?
• מהן השיטות המומלצות להתקנת צילינדרים ללא מוט?

מהו הצטברות סובלנות במערכות צילינדרים ללא מוט?

לכל רכיב במערכת האוטומציה שלכם יש סטיות ייצור — והן מצטברות.

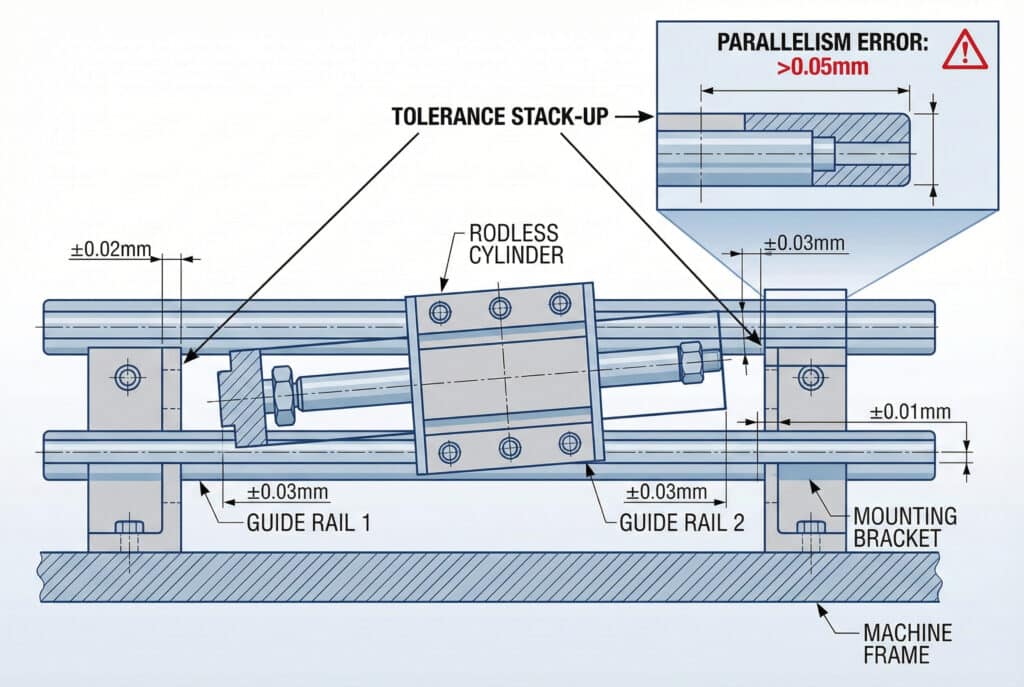

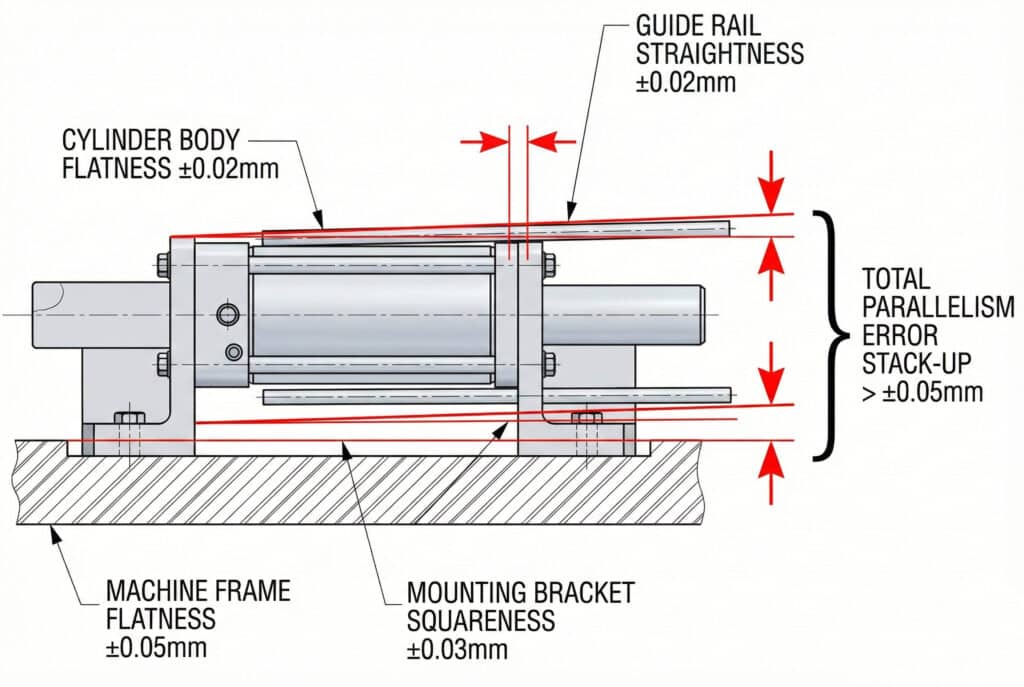

הצטברות סטיות היא ההשפעה המצטברת של סטיות הרכיבים הבודדים במכלול. בהתקנות של צילינדרים ללא מוט, הסטיות משטחות גוף הצילינדר (±0.02 מ"מ), ישרות תושבת ההרכבה (±0.03 מ"מ), משטח מסגרת המכונה (±0.05 מ"מ) וישרות מסילת ההנחיה (±0.02 מ"מ) מצטברות ויוצרות סטייה כוללת של המערכת העלולה לחרוג מגבולות המקבילות המקובלים.

שרשרת הסובלנות

כאשר אתה מתקין צילינדר ללא מוט, אתה יוצר שרשרת סובלנות:

1. שטחות משטח מסגרת המכונה – מישור ייחוס בסיסי
2. ניצב של תושבת הרכבה – רכיב ממשק
3. ישרות גוף הצילינדר – מפעיל ליבה
4. משטח הרכבה למסילת הנחיה – הפניה משנית
5. ישרות מסילת ההנחיה – אלמנט נושא עומס סופי

כל חוליה בשרשרת זו תורמת לשגיאת המקבילות הסופית. בתרחישים הגרועים ביותר, כל הסטיות מצטברות באותו הכיוון, ויוצרות סטייה מקסימלית.

השפעה בעולם האמיתי

לעולם לא אשכח את שרה, מנהלת ייצור בחברה לייצור חלקי רכב במישיגן. הצוות שלה התקין שמונה צילינדרים ללא מוטות בקו ייצור חדש, תוך הקפדה על הוראות המדריך של יצרן הציוד המקורי. בתוך שלושה שבועות, ארבעה צילינדרים הראו בלאי יתר בצד אחד של בלוקי המסבים.

כאשר מדדנו את ההתקנה שלה באמצעות מכשירים מדויקים, מצאנו שגיאת מקבילות של 0.12 מ"מ על פני מהלך של 1000 מ"מ — הרבה מעבר למפרט של ±0.05 מ"מ. מה היה הגורם לכך? המפעל שלה השתמש בסבילות כרסום סטנדרטיות (±0.1 מ"מ) למשטחי ההרכבה, מבלי להבין שצילינדרים ללא מוטות דורשים שטוחות מדויקת.

סוגי סובלנות שיש לקחת בחשבון

רכיב	סובלנות אופיינית	השפעה על מקביליות
שטוחות גוף הצילינדר	±0.02 מ"מ	נמוך (נשלט על ידי היצרן)
ישרות תושבת ההרכבה	±0.03 מ"מ	בינוני (משתנה בהתאם להתקנה)
משטח מסגרת המכונה	±0.05 מ"מ	גבוה (לעתים קרובות מתעלמים ממנו)
ישרות מסילת ההנחיה	±0.02 מ"מ/מ'	בינוני (מצטבר לאורך)
עיוות הידוק המהדק	±0.01 מ"מ	נמוך אך משמעותי בממשקים

מדוע מקבילית מסילת ההנחיה חשובה עבור צילינדרים ללא מוט?

בניגוד לצילינדרים מסורתיים עם מוטות נשלפים, עיצובים ללא מוטות מסתמכים לחלוטין על הנחיה חיצונית ליציבות העומס. ⚙️

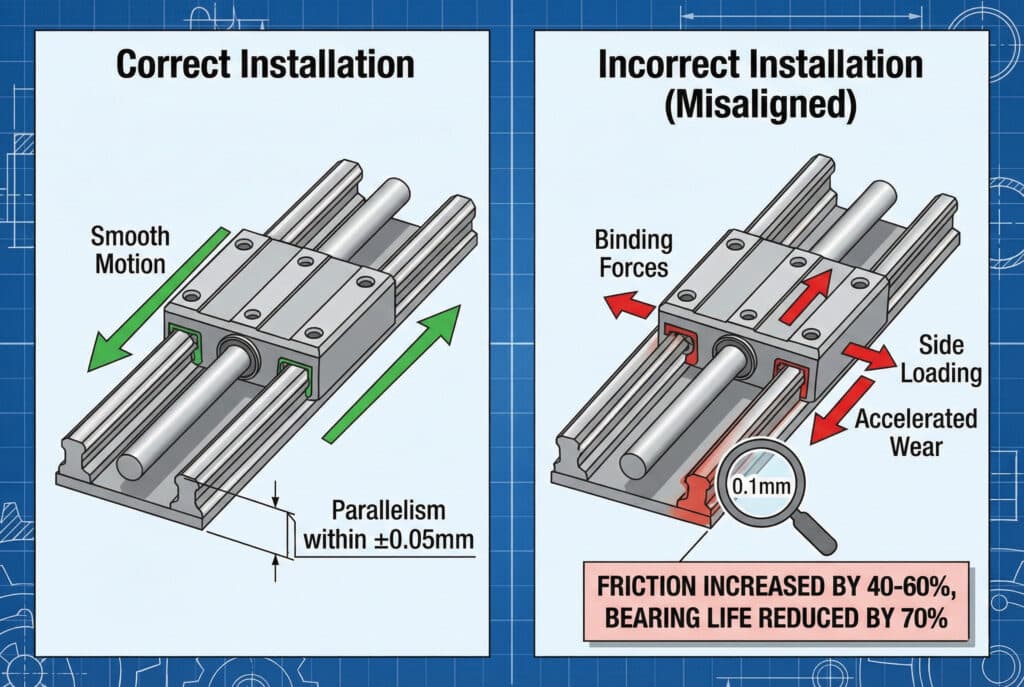

הקבלה של מסילות ההנחיה היא קריטית, מכיוון שצילינדרים ללא מוט מעבירים את כל העומסים הרוחביים והמומנטיים דרך המנשא למסילות הנחיה חיצוניות. כאשר המסילות אינן מקבילות לציר הצילינדר בטווח של ±0.05 מ"מ, כוחות ההידוק גדלים באופן אקספוננציאלי, מה שגורם לשחיקה מואצת של המסבים, נזק לאטמים, חיכוך מוגבר וכשל פוטנציאלי של המערכת. הקבלה הנכונה מבטיחה חלוקת עומס על כל משטחי המסבים ומאריכה את אורך חיי השירות.

הפיזיקה של הקשר

כאשר מסילות ההנחיה חורגות מקווי מקבילות מושלמים, המנשא חווה:

• טעינה צדדית – כוחות ניצבים לכיוון התנועה
• טעינת רגע – כוחות סיבוב הגורמים למגע לא אחיד של המסבים
• הכפלת חיכוך – עלייה אקספוננציאלית בהתנגדות (לא ליניארית!)

סטייה של 0.1 מ"מ בלבד על פני מהלך של 1000 מ"מ יכולה להגדיל את החיכוך ב-40-60% ולהפחית את אורך חיי המסב ב-70%.

מצבי כשל כתוצאה מריבוי משימות לקוי

1. בלאי מוקדם של המסבים – עומס מרוכז בצד אחד
2. דליפת אטם – גיאומטריה מעוותת של האטם תחת עומס צדדי
3. תנועה מקוטעת – התנהגות החלקה-החלקה כתוצאה משינויים בחיכוך
4. כריכת כרכרה – פרכוסים מלאים במקרים קיצוניים
5. דיוק מופחת – טעויות מיקום כתוצאה מהסטה

Bepto לעומת OEM: מפרטי סובלנות

מפרט	OEM טיפוסי	Bepto Pneumatics
ישרות גוף הצילינדר	±0.03 מ"מ/מטר	±0.02 מ"מ/מ'
שטחות משטח ההרכבה	±0.02 מ"מ	±0.015 מ"מ
מקבילות מסילה מומלצת	±0.05 מ"מ	±0.05 מ"מ
תמיכה טכנית בהתקנה	מוגבל	מקיף (אנו מספקים מדריכי התקנה וייעוץ מרחוק)

ב-Bepto, אנו מייצרים את גופי הצילינדרים שלנו בסבילות הדוקות יותר, במיוחד כדי לספק לכם מרווח התקנה גדול יותר. משמעות הדבר היא שתוכלו לעבוד עם יכולות סטנדרטיות של בית מלאכה מכני מבלי לפגוע בביצועי המערכת.

כיצד מחשבים ומבקרים את הצטברות הסבילות?

שליטה במקבילות מתחילה בהבנת תקציב הסובלנות שלכם.

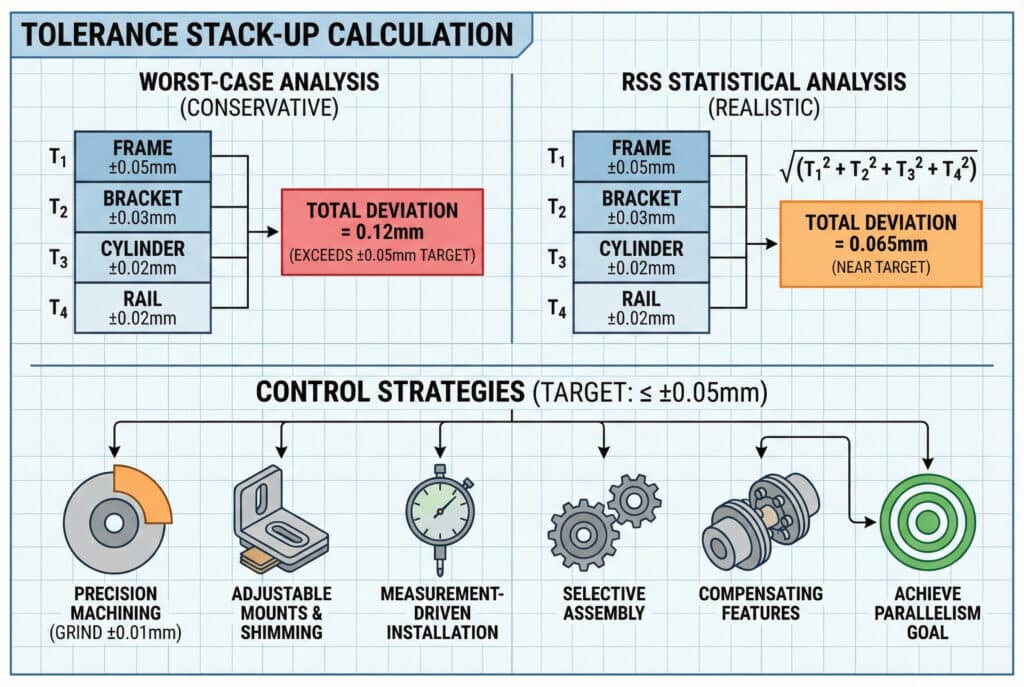

כדי לחשב את הצטברות הסובלנות, השתמש ב- ניתוח המקרה הגרוע ביותר² (סכום כל הסטיות המותרות) או שיטת שורש ריבועי³ (RSS). עבור צילינדרים ללא מוט, זהה את כל הרכיבים בשרשרת ההרכבה, פרט את הסבילות של כל אחד מהם, וסכם אותם כדי להבטיח שהסטייה הכוללת תישאר בטווח של ±0.05 מ"מ. בקר את הצטברות הסטיות באמצעות עיבוד מדויק של משטחים קריטיים, מערכות הרכבה מתכווננות, ושימוש במרווחים מבוססי מדידה במהלך ההתקנה.

שיטות חישוב

ניתוח התרחיש הגרוע ביותר:

$T_{total} = T_{1} + T_{2} + T_{3} + \cdots + T_{n}$
גישה שמרנית — מניחה שכל הסטיות מצטברות באותו הכיוון.

ניתוח סטטיסטי (RSS):

$T_{total} = \sqrt{T_{1}^{2} + T_{2}^{2} + T_{3}^{2} + \cdots + T_{n}^{2}}$
ריאליסטי יותר — מניח חלוקה אקראית של הסטיות.

דוגמה מעשית

בואו נחשב את הערימה עבור התקנה טיפוסית:

רכיב	סובלנות	המקרה הגרוע ביותר	תרומת RSS
מסגרת המכונה	±0.05 מ"מ	0.05 מ"מ	0.0025 מ"מ²
תושבת הרכבה	±0.03 מ"מ	0.03 מ"מ	0.0009 מ"מ²
גוף הצילינדר	±0.02 מ"מ	0.02 מ"מ	0.0004 מ"מ²
מסילת הנחיה	±0.02 מ"מ	0.02 מ"מ	0.0004 מ"מ²
סה"כ		0.12 מ"מ	√0.0042 = 0.065 מ"מ

המקרה הגרוע ביותר חורג מיעד ה-±0.05 מ"מ שלנו, אך הניתוח הסטטיסטי מראה שאנחנו קרובים אליו. מכאן אנו למדים שעלינו לשלוט בצורה הדוקה יותר לפחות במימד קריטי אחד.

אסטרטגיות בקרה

1. עיבוד שבבי מדויק – ליטוש משטחי הרכבה לדיוק של ±0.01 מ"מ
2. תושבות מתכווננות – השתמש בחורים מחורצים ובמרווחים מדויקים

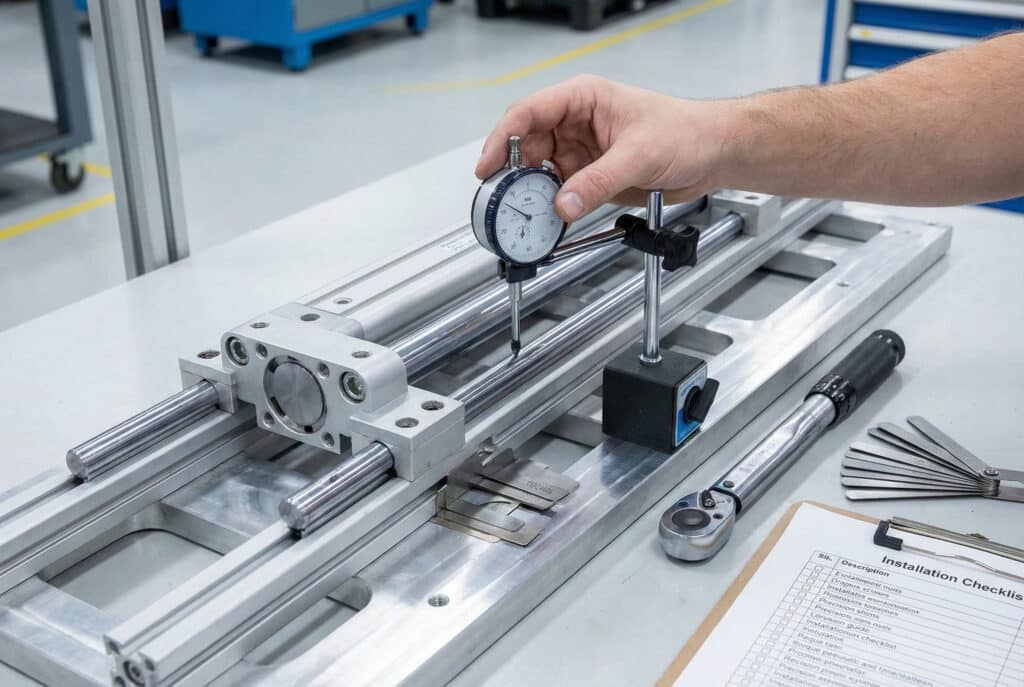

3. התקנה מונחית מדידה – שימוש מחוון חיוג⁴ במהלך ההרכבה
4. הרכבה סלקטיבית – התאמת רכיבים כדי למזער את העומס
5. תכונות מפצות – עיצוב בעל יכולת התאמה

פרוטוקול מדידת התקנה

כאשר אנו עובדים עם לקוחות, אני תמיד ממליץ על רצף האימות הבא:

1. הרכיב את הצילינדר באופן רופף
2. התקן מסילות הנחיה עם עגלה מחוברת
3. מדוד מקבילות ב-25%, 50%, 75% ו-100% של מהלך
4. התאם באמצעות מפרידי דיוק (0.01 מ"מ, 0.02 מ"מ, 0.05 מ"מ)
5. הידוק מחברים לפי המפרט
6. מדוד שוב כדי לאמת (ההידוק עלול לגרום לעיוות של 0.01-0.02 מ"מ)

מהן השיטות המומלצות להתקנת צילינדרים ללא מוט?

לאחר חמש עשרה שנים בענף זה, פיתחתי גישה שיטתית שמבטלת 95% של בעיות מקבילות. ️

השיטות המומלצות כוללות: הכנת משטחי הרכבה מכוילים בדיוק רב (±0.01 מ"מ שטוחות), שימוש בתושבות הרכבה מתכווננות עם יכולת שימון, התקנת הצילינדר ומסילות ההנחיה כמערכת תואמת, מדידת מקבילות באמצעות מחוונים דיגיטליים בנקודות מרובות לאורך המהלך, ותיעוד תצורת השימון הסופית לצורך תחזוקה עתידית. יש להקפיד תמיד על מפרטי המומנט של היצרן ולבדוק מחדש את היישור לאחר הידוק המהדקים.

רשימת בדיקה לפני ההתקנה

– משטחי מסגרת המכונה מלוטשים לדרגת שטוחות של ±0.01 מ"מ
– בדיקת יישור תושבות ההרכבה
– חורים למחברים מנוקים ומחודדים
– ערכת תושבות דיוק זמינה (0.01 מ"מ, 0.02 מ"מ, 0.05 מ"מ, 0.1 מ"מ)
– מחוון חיוג או מערכת יישור לייזר מוכנים
– מפתח ברגים מכויל
– שרטוט התקנה עם מפרט סובלנות שנבדק

תהליך התקנה שלב אחר שלב

שלב 1: הכנת הבסיס
נקה ובדוק את כל משטחי ההרכבה. השתמש בסרגל מדויק ובמדי עובי כדי לוודא שהמשטח ישר.

שלב 2: הרכיב את הצילינדר באופן רופף
התקן את תושבות ההרכבה באמצעות מחברים מהודקים ביד. כך ניתן לבצע כוונון.

שלב 3: התקן מסילות הנחיה
חבר מסילות הנחיה למנשא. מקם את המסילות במקביל לציר הצילינדר באמצעות מחוון חיוג.

שלב 4: מדידה והתאמה
בדוק את המקבילות בנקודות מרובות. הוסף תושבות מתחת לתושבות ההרכבה או תומכי מסילת ההנחיה לפי הצורך.

שלב 5: הידוק ואימות
הדקו את המהדקים לפי המפרט בתבנית צולבת. מדדו שוב — כוחות ההידוק עלולים לשנות את היישור ב-0.01-0.02 מ"מ.

שלב 6: תיעוד
רשום את מיקומי השים הסופיים ואת המדידות לעיון עתידי.

טעויות נפוצות שיש להימנע מהן

❌ בהנחה שמשטחי המכונה שטוחים – תמיד למדוד!
❌ הידוק מחברים לפני יישור – ההתאמה הופכת לבלתי אפשרית
❌ מדידה רק בקצות המכה – עדיין עלול להתרחש קשירה באמצע התנועה
❌ התעלמות התפשטות תרמית⁵ – יש לקחת בחשבון את טמפרטורת ההפעלה
❌ שימוש בערימות תושבות מוגזמות – יותר מ-3 מפרידים מצביעים על בעיה בעיבוד

תמיכה בהתקנה של Bepto

כשאתם רוכשים צילינדרים ללא מוטות של Bepto, אתם מקבלים יותר מסתם מוצר – אתם מקבלים את המומחיות שלנו. אנו מספקים:

• מדריכי התקנה מפורטים עם מפרטי סובלנות
• הדרכות וידאו המדגימות טכניקות יישור
• ייעוץ טכני מרחוק באמצעות שיחת וידאו
• עיצובים מותאמים אישית של תושבות הרכבה ליישומים מאתגרים
• חלקי חילוף נשלחים תוך 24 שעות

מרקוס, יצרן ציוד מטקסס, סיפר לי: “צוות Bepto הדריך אותי בהתקנה הראשונה שלי באמצעות שיחת וידאו. עכשיו אני יכול ליישר מערכת צילינדרים ללא מוטות בפחות משעה, עם מקבילות מושלמת בכל פעם. התמיכה הזו שווה יותר מהחיסכון בעלויות!”

מסקנה

הקבלה של מסילות ההנחיה אינה רק מפרט טכני — היא ההבדל בין צילינדר ללא מוטות הפועל ללא תקלות במשך שנים לבין צילינדר שמתקלקל תוך חודשים ספורים, ועולה לכם אלפי דולרים בהשבתה והחלפות. אם תשלטו בערימת הסטיות, תשלטו באמינות.
