כרום קשיח לעומת ניטריד: השוואה בין טיפולי משטח של מוט בוכנה

מבוא

מוט הבוכנה הוא הרכיב הפגיע ביותר במערכת הפנאומטית. כל תנועה חושפת אותו לזיהום, שחיקה וקורוזיה — וטיפול שטח לא נכון עלול להוביל להבדל בין 5 שנות שירות אמין לבין כשל קטסטרופלי באטם תוך 18 חודשים. מרבית מנהלי הרכש מתמקדים במחיר, אך טיפול השטח שתבחרו יקבע את העלות האמיתית של הבעלות.

ציפוי כרום קשיח מרבד שכבה של 10-50 מיקרון כרום על פני השטח של המוט, ומשיג קשיות של 850-1000 HV, בעוד ניטרידציה מפזרת חנקן לתוך מצע הפלדה כדי ליצור שכבה מוקשחת בעובי 0.1-0.7 מ"מ המגיעה ל-700-1200 HV. הכרום מציע עמידות מעולה בפני קורוזיה וחיכוך נמוך יותר, בעוד הניטריד מספק עמידות טובה יותר בפני עייפות, ללא גידול במידות, ומבטל את החששות הסביבתיים הקשורים לעיבוד כרום משושה-ערכי.

בשנה שעברה עבדתי עם מרקוס, מנהל מפעל ביצרן ציוד הידראולי בפנסילבניה. במפעל שלו התרחשו תקלות מוקדמות באטמי המוטות כל 8-12 חודשים בצילינדרים הסטנדרטיים המצופים כרום. המנגנונים נראו מושלמים מבחינה ויזואלית, אך נקבוביות מיקרוסקופית בשכבת הכרום אפשרה לנוזלים קורוזיביים לתקוף את פלדת הבסיס, וגרמה להיווצרות חורים שהרסו את האטמים. לאחר המעבר למנגנוני הבוכנה המטופלים בחנקן של Bepto, מרווח הזמן בין החלפות האטמים התארך ליותר מ-4 שנים, והוא נפתר מהבעיות הסביבתיות הקשורות לפסולת ציפוי הכרום.

תוכן עניינים

• מהם ההבדלים המהותיים בין ציפוי כרום לבין ניטרידציה?
• כיצד טיפולים אלה משפיעים על חיי האטמים ועל ביצועי המערכת?
• איזה טיפול מציע ערך ואמינות טובים יותר לטווח הארוך?
• אילו גורמים סביבתיים ורגולטוריים צריכים להשפיע על בחירתך?

מהם ההבדלים המהותיים בין ציפוי כרום לבין ניטרידציה?

אלה אינם רק ציפויים שונים — הם תהליכים מתכתיים שונים בתכלית.

ציפוי כרום קשיח הוא תהליך של התצהבות אלקטרוכימית המוסיף שכבת כרום דקה על פני השטח של המוט, בעוד ניטרידציה היא תהליך תרמוכימי. דיפוזיה¹ תהליך המשנה את ההרכב הכימי של פני השטח של הפלדה על ידי החדרת אטומי חנקן למבנה הגבישי. כרום יוצר ציפוי שעלול להתנתק מהמצע, בעוד ניטרידציה יוצרת שכבה קשיחה אינטגרלית שאינה יכולה להתקלף מכיוון שהיא מהווה את חומר הבסיס, שעבר שינוי כימי.

תהליך ציפוי כרום קשיח

ציפוי כרום קשיח כרוך בטבילת מוט הבוכנה באמבט אלקטרוליטי המכיל חומצה כרומית וחומצה גופרתית. כאשר מוחל זרם חשמלי, יוני כרום מצטברים על פני השטח של המוט, ויוצרים שכבה אטום אחר אטום.

שלבים עיקריים בתהליך:

1. הכנת המשטח: ליטוש וליטוש כדי להשיג את הגימור הבסיסי הנדרש (בדרך כלל 0.2-0.4 Ra)
2. ניקוי: ניקוי אלקליני ולאחריו הפעלה חומצית כדי להבטיח הידבקות
3. ציפוי: טבילה באמבט חומצה כרומית בטמפרטורה של 45-60°C עם צפיפות זרם של 30-60 A/dm²
4. לאחר הטיפול: ליטוש לממדים סופיים וגימור משטח (0.1-0.2 Ra)

שכבת הכרום המתקבלת היא קשה ביותר (850-1000 HV²), עמיד בפני קורוזיה ומספק משטח בעל חיכוך נמוך. עם זאת, מדובר בתהליך תוספתי — החומר מתווסף למוט, ודורש ליטוש לאחר הציפוי כדי להשיג את הממדים הסופיים.

תהליך ניטרידציה

ניטרידציה היא תהליך טיפול בחום המפיץ חנקן אל פני השטח של הפלדה בטמפרטורות הנמוכות מנקודת השינוי של החומר (בדרך כלל 500-580°C עבור פלדה).

שלבים עיקריים בתהליך:

1. הכנת המשטח: עיבוד לממדים סופיים כמעט וניקוי
2. מיסוך: הגנה על אזורים שלא צריכים לעבור ניטרידציה (חוטים, חריצי איטום)
3. ניטרידציה: חשיפה לאטמוספירה עשירה בחנקן (גז, פלזמה או אמבט מלח) למשך 10-90 שעות.
4. קירור: קירור איטי למניעת עיוותים
5. גימור סופי: ליטוש קל במידת הצורך (הסרת חומר מינימלית)

אטומי החנקן מתפזרים בתוך הפלדה, יוצרים ניטרידים של ברזל ויוצרים שכבה מוקשחת שעוברת בהדרגה לחומר הליבה. זהו תהליך המרה — לא מתווסף חומר, ולכן הגידול בממדים הוא מינימלי (בדרך כלל <5 מיקרון).

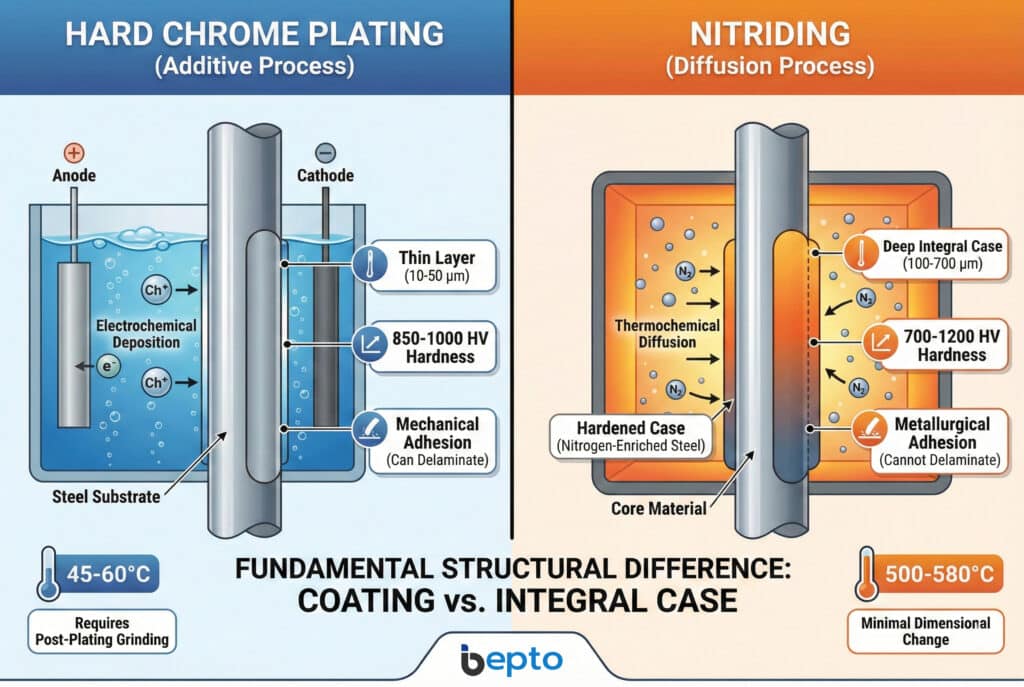

השוואה מבנית

מאפיין	ציפוי כרום קשיח	ניטרידציה
סוג התהליך	הפקדה אלקטרוכימית	דיפוזיה תרמו-כימית
עובי השכבה	10-50 מיקרון	100-700 מיקרון
קשיות	850-1000 HV	700-1200 HV (משטח)
שינוי ממדי	+20-100 מיקרון (נדרשת טחינה)	<5 מיקרון (מינימום)
הידבקות	מכני (עלול להתקלף)	מטלורגי (אינטגרלי)
זמן עיבוד	4-12 שעות	10-90 שעות
טמפרטורת עיבוד	45-60°C	500-580°C
דרישות מצע	כל פלדה	פלדת פחמן בינונית/גבוהה או סגסוגת פלדה

מדוע ההבדל חשוב

ב-Bepto, בדקנו את שתי השיטות באופן מקיף על אלפי צילינדרים. ההבדל המבני הבסיסי – ציפוי לעומת המרה – קובע את הביצועים ביישומים בעולם האמיתי. המשטח הדק והקשה של הכרום מצטיין בסביבות נקיות עם שימון טוב. הציפוי העמוק והמשולב של ניטריד מתמודד טוב יותר עם עומסי זעזועים, עייפות וסביבות מזוהמות, מכיוון שהקשיות משתרעת הרבה מתחת לפני השטח.

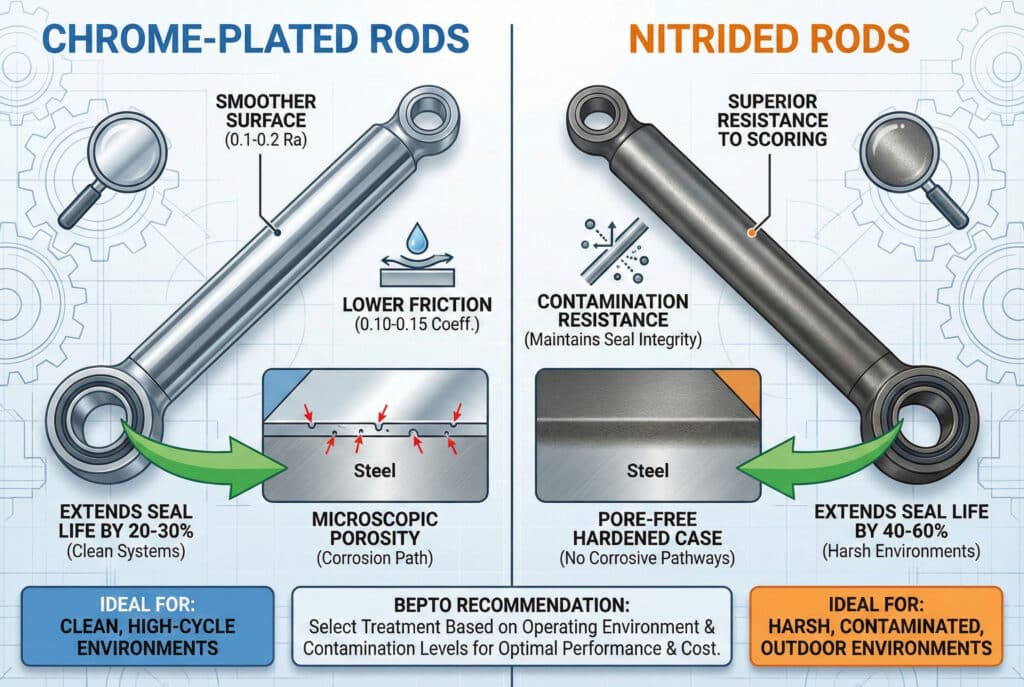

כיצד טיפולים אלה משפיעים על חיי האטמים ועל ביצועי המערכת?

משטח המוט הוא המקום שבו הגומי פוגש את המתכת — פשוטו כמשמעו. ⚙️

מוטות מצופים כרום מספקים מקדמי חיכוך נמוכים יותר (0.10-0.15) ומשטחים חלקים יותר (0.1-0.2 Ra) המפחיתים את בלאי האטמים במערכות נקיות ומשומנות היטב, ומאריכים את חיי האטמים ב-20-30% בהשוואה לפלדה לא מטופלת. עם זאת, מוטות מצופים ניטריד מציעים עמידות מעולה בפני שריטות ושחיקה, ושומרים על שלמות האטם גם כאשר חלקיקים מזוהמים נכנסים למערכת, מה שיכול להאריך את חיי האטם ב-40-60% בסביבות תעשייתיות קשות שבהן אי אפשר לשמור על ניקיון מושלם.

חיכוך ובלאי אטמים

מקדם החיכוך בין המוט לאטם משפיע ישירות על אורך חיי האטם, יעילות המערכת וכוח הפריצה:

טיפול פני השטח	מקדם חיכוך	גימור משטח טיפוסי	קצב בלאי אטם
פלדה לא מטופלת	0.25-0.35	0.4-0.8 Ra	100% (קו בסיס)
כרום קשיח	0.10-0.15	0.1-0.2 Ra	30-40%
ניטרידציה	0.15-0.20	0.2-0.3 Ra	40-50%
כרום + אטם PTFE	0.08-0.12	0.1-0.2 Ra	20-30%
ניטריד + איטום פוליאוריטן	0.12-0.18	0.2-0.3 Ra	35-45%

המשטח החלק יותר והחיכוך הנמוך יותר של הכרום הופכים אותו לבחירה המועדפת ליישומים בסביבה נקייה עם מחזורי פעולה רבים, שבהם אורך חיי האטם הוא גורם מכריע. הגימור המבריק כמראה ממזער את שחיקת האטם בכל תנועה.

עמידות בפני זיהום

כאן נכנס לתמונה תהליך החנקן. אני זוכר שעבדתי עם לינדה, שניהלה מפעל לייצור בטון באריזונה. הצילינדרים הפנאומטיים שלה פעלו בסביבה מלאה באבק מלט – אחד החומרים השוחקים ביותר בסביבה תעשייתית. מוטות מצופים כרום נשרטו תוך 6-8 חודשים, כאשר חלקיקים קשים שהיו מוטבעים באטמים שרטו את שכבת הכרום הדקה וחשפו את הפלדה הרכה יותר שמתחתיה.

החלפנו את הצילינדרים שלה ביחידות Bepto עם מוטות חנקן. המעטפת הקשה יותר (0.4 מ"מ) גרמה לכך שגם כאשר חלקיקים יצרו שריטות מיקרוסקופיות, הם מעולם לא הגיעו לחומר המצע הרך. לאחר 3 שנות פעולה, המוטות הראו בלאי על פני השטח, אך לא נראו סימני שחיקה חמורים. אורך חיי האטם השתפר מ-8 חודשים ל-36 חודשים ויותר.

נקבוביות והשפעת קורוזיה

לציפוי כרום, למרות עמידותו בפני קורוזיה, יש חולשה מובנית: נקבוביות מיקרוסקופית. תהליך הציפוי יוצר נקבוביות זעירות וסדקים מיקרוסקופיים בכל שכבת הכרום. בסביבות קורוזיביות, נקבוביות אלה מאפשרות ללחות ולכימיקלים להגיע לפלדת הבסיס, וגורמות לקורוזיה מתחת לפני השטח, אשר בסופו של דבר מרימה את שכבת הכרום.

ניטרידציה יוצרת שכבת חישול רציפה ונטולת נקבוביות. אין נתיבים שדרכם חומרים קורוזיביים יכולים לעקוף את שכבת ההגנה. תכונה זו הופכת מוטות שעברו ניטרידציה לעדיפים ב:

• מתקנים חיצוניים החשופים לפגעי מזג האוויר
• סביבות עיבוד כימי
• מתקנים ימיים וחופיים
• עיבוד מזון עם שטיפות תכופות

ביצועי טמפרטורה

טמפרטורת ההפעלה משפיעה באופן שונה על שני הטיפולים:

כרום קשיח: שומר על תכונותיו עד 400°C, אך מחזורי חום עלולים לגרום לסדקים מיקרוסקופיים עקב הבדלים בקצב ההתפשטות התרמית בין כרום למצע פלדה.

ניטרידציה: יציב עד 500°C+ מכיוון שהשכבה החנקנית והליבה עשויים מאותו חומר עם מעבר הדרגתי של תכונות, מה שמבטל ממשקים של לחץ תרמי.

ליישומים בטמפרטורות גבוהות (מעל 150°C ברציפות), ניטרידציה מספקת ביצועים אמינים יותר לטווח ארוך.

איזה טיפול מציע ערך ואמינות טובים יותר לטווח הארוך?

העלות הראשונית מספרת רק חלק מהסיפור.

ציפוי כרום קשיח עולה בתחילה 30-40% פחות ($50-120 לכל מוט) ומציע ביצועים מצוינים בסביבות נקיות ומבוקרות, מה שהופך אותו לאידיאלי לייצור פנימי עם תחזוקה שוטפת. ציפוי חנקן עולה 60-80% יותר בתחילה ($120-250 לכל מוט), אך מספק אורך חיים ארוך פי 2-3 בתנאים קשים, מבטל את הצורך בציפוי חוזר ומספק עמידות מעולה בפני עייפות, מה שמביא לעלות בעלות כוללת נמוכה ב-40-50% על פני 10 שנים ביישומים תעשייתיים תובעניים.

ניתוח העלות הכוללת של הבעלות

אפרט את הנתונים הכלכליים האמיתיים בהתבסס על נתוני הלקוחות שלנו במגוון תעשיות:

תרחיש: צילינדר תעשייתי סטנדרטי (קוטר 50 מ"מ, מהלך 1000 מ"מ)

גורם העלות	כרום קשיח (10 שנים)	ניטרידציה (10 שנים)	הבדל
טיפול ראשוני	$85	$180	-$95
טיפול חוזר (2x עבור כרום)	$170	$0	+$170
החלפת אטמים	$320 (8x @ $40)	$160 (4x @ $40)	+$160
עבודה לצורך תחזוקה	$800 (16 שעות @ $50/שעה)	$400 (8 שעות @ $50/שעה)	+$400
עלויות השבתה	$3,200 (8 אירועים @ $400)	$1,600 (4 אירועים @ $400)	+$1,600
סילוק/סביבה	$150 (פסולת מסוכנת)	$0	+$150
עלות כוללת ל-10 שנים	$4,725	$2,340	$2,385 חיסכון

השוואת אורך חיי השירות לפי סביבה

הסביבה קובעת איזה טיפול מספק ערך טוב יותר:

ייצור נקי בתוך מבנים (אלקטרוניקה, תרופות, עיבוד מזון):

• כרום: אורך חיים טיפוסי של 7-10 שנים
• ניטרידציה: אורך חיים טיפוסי של 10-15 שנים
• פסק הדין: Chrome מציע ביצועים נאותים בעלות התחלית נמוכה יותר.

תעשייה כבדה (עיבוד מתכות, כרייה, ציוד בנייה):

• כרום: 2-4 שנים לפני שיש צורך בציפוי מחדש
• ניטרידציה: 8-12 שנים עם השפעה מינימלית
• פסק הדין: ניטרידציה מספקת החזר השקעה (ROI) טוב יותר באופן משמעותי

חיצוני/ימי (מתקנים חופיים, ציוד נייד, ימי):

• כרום: 3-5 שנים עם בעיות קורוזיה
• ניטרידציה: 10-15 שנים עם עמידות בפני קורוזיה מעולה
• פסק הדין: ניטרידציה חיונית לאמינות

יישומים בעלי מחזוריות גבוהה (אריזה, הרכבת רכב):

• כרום: 5-7 שנים עם תחזוקה נאותה
• ניטרידציה: 8-12 שנים עם עמידות טובה יותר בפני עייפות
• פסק הדין: ניטרידציה מפחיתה את עלויות מחזור החיים ב-35-45%

היתרון של Bepto

כספק חלופי ישיר של יצרני ציוד מקורי (OEM), אנו מציעים מוטות בוכנה מצופים כרום ומחוזקים בחנקן ב-25-35% במחירים הנמוכים ממחירי המותגים המובילים. אך חשוב מכך, אנו עוזרים לכם לבחור את הטיפול המתאים ליישום הספציפי שלכם.

לאחרונה התייעצתי עם תומאס, המפעיל קו אריזה בצפון קרוליינה. ספק ה-OEM שלו הציע רק מוטות מצופים כרום במחירים גבוהים. היישום שלו – פעולה פנימית במחזור גבוה עם תחזוקה מצוינת – היה למעשה מושלם לציפוי כרום. סיפקנו לו מוטות מצופים כרום Bepto תואמים מבחינה מידתית, עם חיסכון של 30%, והוא מפעיל אותם בהצלחה כבר 3 שנים.

לעומת זאת, כאשר לקוחות פונים אלינו מסביבות קשות, אנו ממליצים באופן פעיל על ניטרידציה, למרות שהיא יקרה יותר, מכיוון שאנו יודעים שהיא תחסוך להם כסף בטווח הארוך באמצעות הפחתת התחזוקה והזמן המושבת.

עמידות בפני עייפות

יתרון אחד של ניטרידציה שלעתים קרובות מתעלמים ממנו: עמידות מעולה בפני עייפות. המעבר ההדרגתי בקשיות מהשטח אל הליבה מפזר את הלחץ בצורה יעילה יותר מאשר הממשק הפתאומי של הכרום.

לצילינדרים הסובלים מ:

• עומסי הלם
• מחזור מהיר (>60 מחזורים/דקה)
• טעינה צדדית
• רטט

ניטרידציה יכולה להאריך את חיי המוט ב-100-200% בהשוואה לציפוי כרום, על ידי מניעת היווצרות סדקים מעייפות.

אילו גורמים סביבתיים ורגולטוריים צריכים להשפיע על בחירתך?

עמידה בתקנות אינה אופציונלית — והיא הופכת מחמירה יותר ויותר.

שימושים בציפוי כרום קשיח כרום שש-ערכי³ (Cr6+), חומר מסרטן ידוע המוסדר תחת REACH⁴ באירופה, RoHS ברחבי העולם, ומתמודדת עם הגבלות הולכות וגוברות בצפון אמריקה, הדורשות טיפול יקר בפסולת, אמצעי הגנה על העובדים והיתרי סביבה המוסיפים 15-25% לעלויות העיבוד. ניטרידציה היא תהליך ידידותי לסביבה המשתמש בגז חנקן או פלזמה ללא יצירת פסולת מסוכנת, ללא זיהום מים וללא דרישות דיווח רגולטוריות, מה שהופך אותו לבחירה המועדפת על חברות עם מחויבות חזקה ל-ESG או הפועלות בתחומי שיפוט עם תקנות סביבתיות מחמירות.

הסביבה הרגולטורית

האיחוד האירופי (תקנת REACH):
כרום שש-ערכי רשום כחומר מעורר דאגה רבה (SVHC). חברות המשתמשות בציפוי כרום חייבות:

• קבל אישור להמשך השימוש
• הפגין ניהול סיכונים נאות
• הוכיח כי אין חלופות מתאימות
• הגש דוחות שימוש מפורטים

יצרנים אירופאים רבים עוברים באופן פעיל מציפוי כרום כדי להימנע מעול התאימות הזה.

ארצות הברית (EPA ו-OSHA):

• תקני הפליטה הלאומיים למזהמי אוויר מסוכנים (NESHAP) מסדירים את מתקני ציפוי הכרום.
• OSHA דורשת אמצעי הגנה נרחבים לעובדים
• היתרי הזרמת שפכים עם מגבלות מחמירות על כרום
• הגברת ההגבלות ברמת המדינה (הצעת חוק 65 בקליפורניה, ועוד)

אסיה-פסיפיק:
סין, יפן ודרום קוריאה יישמו או מיישמות הגבלות דומות ל-REACH, מה שהופך את ציפוי הכרום לקשה ויקר יותר ויותר.

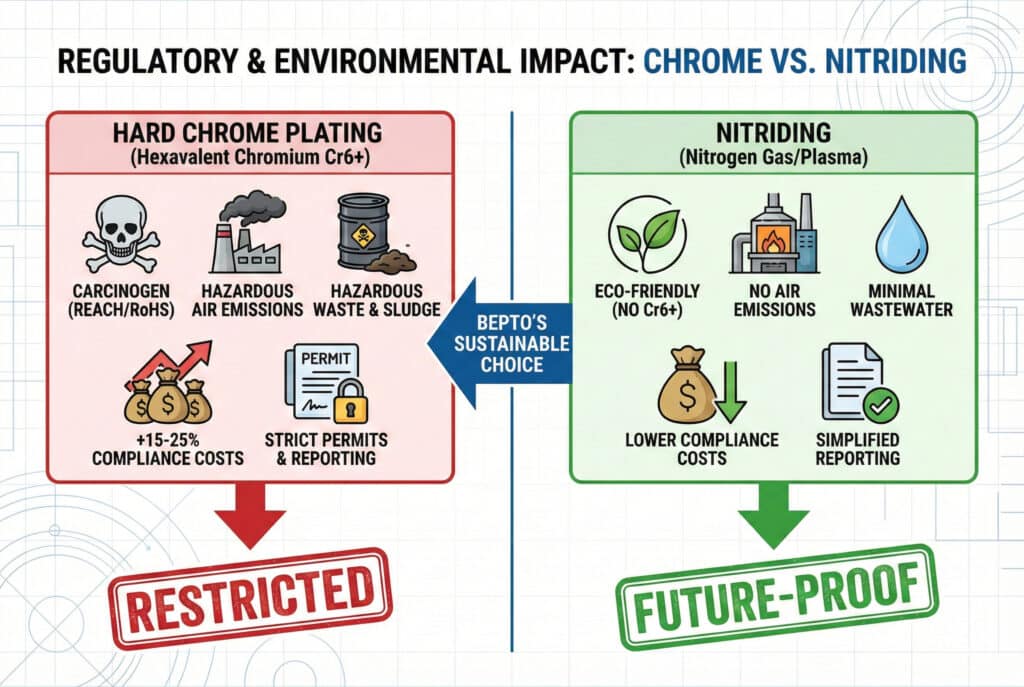

השוואת ההשפעה הסביבתית

גורם סביבתי	ציפוי כרום קשיח	ניטרידציה
כימיקלים מסוכנים	חומצה כרומית, חומצה גופרתית	אין (גז חנקן)
חומרים מסרטנים	כן (Cr6+)	לא
יצירת שפכים	גבוה (דורש טיפול)	מינימלי
פליטות לאוויר	ערפל כרום (דורש קרצוף)	אף אחד
פסולת מוצקה	בוצה מסוכנת	אף אחד
צריכת אנרגיה	מתון	בינוני-גבוה
סיכון לבטיחות העובדים	גבוה (נדרש ציוד מגן אישי, ניטור)	נמוך
עלויות סילוק	$500-2000/טון (מסוכן)	פסולת תעשייתית רגילה

שיקולים בנושא אחריות תאגידית

רבים מלקוחות Bepto שלנו עוברים לניטריד לא רק משיקולי ביצועים, אלא גם משיקולי אחריות חברתית תאגידית:

שקיפות בשרשרת האספקה: יצרני OEM מובילים (תעשיית הרכב, התעופה והחלל, מכשירים רפואיים) דורשים מהספקים שלהם להסיר כרום שש-ערכי מתהליכי הייצור שלהם. אם אתם מספקים לתעשיות אלה, ייתכן שתהליך החנקן יהפוך לחובה.

דיווח ESG: חברות עם מחויבות סביבתית, חברתית וניהולית מחפשות באופן פעיל חלופות לציפוי כרום כדי לשפר את מדדי הקיימות שלהן.

בריאות העובדים: ביטול החשיפה לכרום שש-ערכי מגן על כוח העבודה שלך ומפחית את סיכוני האחריות.

הכנה לעתיד: מגמות הרגולציה מצביעות בבירור על הגבלות נוספות על ציפוי כרום. השקעה בניטרידציה כעת תמנע מעברים כפויים בעתיד.

טכנולוגיות כרום חלופיות

ראוי לציין כי ציפוי “כרום תלת-ערכי” קיים כחלופה פחות רעילה לכרום שש-ערכי. עם זאת, כרום תלת-ערכי אינו מגיע לאותה קשיות או עמידות בפני שחיקה כמו כרום קשיח (שש-ערכי) או ניטריד, ולכן אינו מתאים ליישומים תובעניים של מוטות בוכנה.

המציאות המעשית

ב-Bepto, אנו עדיין מציעים ציפוי כרום קשיח מכיוון שהוא עדיין חוקי ומתאים ליישומים רבים. עם זאת, אנו שקופים לגבי המגמה הרגולטורית. ללקוחות המתכננים מחזור חיים של ציוד של 10 שנים ומעלה או הפועלים באזורים רגישים מבחינה סביבתית, אנו ממליצים בחום על ניטריד כבחירה ארוכת טווח בת-קיימא יותר.

ראינו גם לקוחות שנאלצו להתמודד עם עלויות בלתי צפויות כאשר ספקי ציפוי הכרום שלהם העלו לפתע את המחירים ב-30-50% עקב דרישות תאימות סביבתיות חדשות. ניטרידציה מספקת יציבות מחירים מכיוון שהיא אינה כפופה לאותם לחצים רגולטוריים.

מסקנה

הבחירה בין כרום קשיח לניטריד אינה קשורה רק למדדי קשיות — היא קשורה להתאמת הטיפול לסביבת העבודה, לציפיות מחזור החיים ולערכי החברה. לשתי הטכנולוגיות יש את היתרונות שלהן, אך הבנת היתרונות והחסרונות מאפשרת לכם לקבל את ההחלטה שתביא לייעול הביצועים, העלויות והתאימות למצב הספציפי שלכם.
