כיצד לחשב את שטח הפנים של צילינדרים פנאומטיים?

כיצד לחשב את שטח הפנים של צילינדרים פנאומטיים?
צילינדר פנאומטי עם מוט קישור מסדרת MB ISO15552
צילינדר פנאומטי עם מוט קישור מסדרת MB ISO15552

מהנדסים לעיתים קרובות מתעלמים מחישובי שטח הפנים, מה שמוביל לפיזור חום לא מספק ולכשל מוקדם של האטם. ניתוח נכון של שטח הפנים מונע השבתות יקרות ומאריך את חיי הצילינדר.

חישוב שטח פנים עבור גלילים משתמשים A=2πr2+2πrhA = 2 \pi r^{2} + 2 \pi r h, כאשר A הוא שטח הפנים הכולל, r הוא הרדיוס ו-h הוא הגובה. זה קובע את דרישות העברת החום והציפוי.

לפני שלושה שבועות, עזרתי לדוד, מהנדס תרמי מחברת פלסטיק גרמנית, לפתור בעיות התחממות יתר ביישומים של צילינדרים במהירות גבוהה. הצוות שלו התעלם מחישובי שטח הפנים, מה שגרם לשיעור כשל של 30% באטמים. לאחר ניתוח תרמי נאות באמצעות נוסחאות שטח פנים, אורך החיים של האטמים השתפר באופן דרמטי.

תוכן עניינים

מהי הנוסחה הבסיסית לחישוב שטח פני גליל?

נוסחת שטח פני הצילינדר קובעת את שטח הפנים הכולל ליישומים של העברת חום, ציפוי וניתוח תרמי.

הנוסחה הבסיסית לחישוב שטח פני הצילינדר היא A=2πr2+2πrhA = 2 \pi r^{2} + 2 \pi r h, כאשר A הוא שטח הפנים הכולל, π הוא 3.14159, r הוא הרדיוס ו-h הוא הגובה או האורך.

תרשים מציג גליל עם תוויות לרדיוס (r) ולגובה (h). הנוסחה לשטח הפנים הכולל (A) מוצגת כ- A = 2πr² + 2πrh, המייצגת באופן חזותי את סכום השטחים של שני הבסיסים המעגליים (2πr²) והמשטח הצדדי (2πrh).
תרשים שטח פני הצילינדר

הבנת מרכיבי שטח הפנים

שטח הפנים הכולל של הצילינדר מורכב משלושה מרכיבים עיקריים:

Atotal=Aends+AlateralA_{סה"כ} = A_{קצוות} + A_{לרוחב}

איפה:

  • AendsA_{סוף} = 2πr² (שני קצוות מעגליים)
  • AlateralA_{lateral} = 2πrh (משטח צד מעוקל)
  • AtotalA_{סה"כ} = 2πr² + 2πrh (שטח פנים מלא)

פירוט רכיבים

אזורי קצה מעגליים

Aends=2×π×r2A_{ends} = 2 \times \pi \times r^{2}

כל קצה מעגלי תורם πr² לשטח הפנים הכולל.

שטח פנים לרוחב

Alateral=2×π×r×hA_{lateral} = 2 \times \pi \times r \times h

שטח הפנים המעוקל שווה להיקף כפול גובה.

דוגמאות לחישוב שטח פנים

דוגמה 1: צילינדר סטנדרטי

  • קוטר נשא: 4 אינץ' (רדיוס = 2 אינץ')
  • אורך הקנה: 12 אינץ'
  • אזורי קצה: 2 × π × 2² = 25.13 אינץ' רבוע
  • שטח לרוחב: 2 × π × 2 × 12 = 150.80 אינץ' רבוע
  • שטח פנים כולל: 175.93 אינץ' רבוע

דוגמה 2: צילינדר קומפקטי

  • קוטר נשא: 2 אינץ' (רדיוס = 1 אינץ')
  • אורך הקנה: 6 אינץ'
  • אזורי קצה: 2 × π × 1² = 6.28 אינץ' רבוע
  • שטח לרוחב: 2 × π × 1 × 6 = 37.70 אינץ' רבוע
  • שטח פנים כולל: 43.98 אינץ' רבוע

יישומים של שטח פנים

חישובי שטח פנים משמשים למטרות הנדסיות רבות:

ניתוח מעבר חום

Q˙=h×A×ΔT\dot{Q} = h \times A \times \Delta T

איפה:

דרישות ציפוי

נפח הציפוי = שטח הפנים × עובי הציפוי

הגנה מפני קורוזיה

שטח הגנה = שטח החשיפה הכולל

שטחי פני חומר

חומרים שונים של צילינדרים משפיעים על שיקולים הקשורים לשטח הפנים:

חומרגימור פני השטחמקדם העברת חום
אלומיניוםחלק1.0
פלדהסטנדרטי0.9
נירוסטהמלוטש1.1
כרום קשיחמראה1.2

יחס שטח פנים לנפח

ה יחס SA/V2 משפיע על הביצועים התרמיים:

יחס שטח/נפח = שטח פנים ÷ נפח

יחס גבוה יותר מספק פיזור חום טוב יותר:

  • צילינדרים קטנים: יחס SA/V גבוה יותר
  • צילינדרים גדולים: יחס SA/V נמוך יותר

שיקולים מעשיים בנוגע לשטח הפנים

יישומים בעולם האמיתי דורשים גורמים נוספים הקשורים לשטח הפנים:

תכונות חיצוניות

  • תושבות הרכבה: שטח פנים נוסף
  • חיבורי יציאות: חשיפה נוספת של המשטח
  • סנפירים לקירור: שטח העברת חום משופר

משטחים פנימיים

  • משטח קדח: קריטי למגע עם אטם
  • מעברי נמל: משטחים הקשורים לזרימה
  • תאי ריפוד: שטח פנימי נוסף

איך מחשבים את שטח פני הבוכנה?

חישובי שטח פני הבוכנה קובעים את שטח המגע של האטם, כוחות החיכוך והמאפיינים התרמיים של צילינדרים פנאומטיים.

שטח פני הבוכנה שווה ל-π × r², כאשר r הוא רדיוס הבוכנה. שטח מעגלי זה קובע את כוח הלחץ ואת דרישות המגע של האטם.

נוסחת שטח הבוכנה הבסיסית

חישוב שטח הבוכנה הבסיסי:

Apiston=πr2אוApiston=π(D2)2A_{בוכנה} = \pi r^{2} \quad \text{או} \quad A_{בוכנה} = \pi \left( \frac{D}{2} \right)^{2}

איפה:

  • ApistonA_{בוכנה} = שטח פני הבוכנה (אינץ' רבוע)
  • π\pi= 3.14159
  • rr = רדיוס הבוכנה (אינץ')
  • DD = קוטר הבוכנה (בסנטימטרים)

אזורי בוכנה סטנדרטיים

מידות נפוצות של צילינדרים עם שטחי בוכנה מחושבים:

קוטר נשארדיוסשטח הבוכנהכוח לחץ ב-80 PSI
1 אינץ'0.5 אינץ'0.79 אינץ' רבוע63 פאונד
1.5 אינץ'0.75 אינץ'1.77 אינץ' רבוע64 ק"ג
2 אינץ'1.0 אינץ'3.14 אינץ' רבוע114 ק"ג
3 אינץ'1.5 אינץ'7.07 אינץ' רבוע566 פאונד
4 אינץ'2.0 אינץ'12.57 אינץ' רבוע1,006 פאונד
6 אינץ'3.0 אינץ'28.27 אינץ' רבוע2,262 פאונד

יישומים של שטח פני הבוכנה

חישובי כוח

כוח = לחץ × שטח הבוכנה

עיצוב חותם

שטח מגע האטם = היקף הבוכנה × רוחב האטם

ניתוח חיכוך

כוח חיכוך = שטח האטימה × לחץ × מקדם חיכוך

שטח בוכנה יעיל

שטח הבוכנה בפועל שונה מהתיאורטי בשל:

אפקטים של חריץ איטום

  • עומק החריץ: מקטין את השטח היעיל
  • דחיסת אטם: משפיע על שטח המגע
  • חלוקת לחץ: עומס לא אחיד

סבילות ייצור

  • וריאציות בקוטר: ±0.001-0.005 אינץ'
  • סבילות בוכנה: ±0.0005-0.002 אינץ'
  • גימור פני השטח: משפיע על שטח המגע בפועל

וריאציות בעיצוב הבוכנה

עיצובים שונים של בוכנות משפיעים על חישובי שטח הפנים:

בוכנה שטוחה סטנדרטית

Aeffective=πr2A_{יעיל} = \pi r^{2}

בוכנה קעורה

Aeffective=πr2AdishA_{יעיל} = \pi r^{2} – A_{צלחת}

בוכנה מדורגת

Aeffective=iAstep,iA_{יעיל} = \sum_{i} A_{שלב,i}

חישובי שטח מגע של אטמים

אטמי בוכנה יוצרים אזורי מגע ספציפיים:

אטמי O-Ring

Acontact=π×Dseal×WcontactA_{מגע} = \pi \times D_{אטם} \times W_{מגע}

איפה:

  • DsealD_{seal} = קוטר האטם
  • WcontactW_{מגע} = רוחב מגע

אטמי כוסות

Acontact=π×Davg×WsealA_{contact} = \pi \times D_{avg} \times W_{seal}

אטמי V-Ring

Acontact=2×π×Davg×WcontactA_{מגע} = 2 \times \pi \times D_{ממוצע} \times W_{מגע}

שטח פני השטח התרמי

המאפיינים התרמיים של הבוכנה תלויים בשטח הפנים:

יצירת חום

Qfriction=Ffriction×v×tQ_{חיכוך} = F_{חיכוך} \times v \times t

פיזור חום

Q˙=h×Apiston×ΔT\dot{Q} = h \times A_{piston} \times \Delta T

לאחרונה עבדתי עם ג'ניפר, מהנדסת תכנון מחברת עיבוד מזון אמריקאית, שחוותה בלאי יתר של בוכנות ביישומים במהירות גבוהה. החישובים שלה התעלמו מהשפעות שטח המגע של האטם, מה שהוביל לחיכוך גבוה ב-50% מהצפוי. לאחר חישוב נכון של שטחי פני הבוכנה היעילים ואופטימיזציה של עיצוב האטם, החיכוך פחת ב-35%.

מהו חישוב שטח פני המוט?

חישובי שטח פני המוט קובעים את דרישות הציפוי, ההגנה מפני קורוזיה והמאפיינים התרמיים של מוטות צילינדרים פנאומטיים.

שטח פני המוט שווה ל-π × D × L, כאשר D הוא קוטר המוט ו-L הוא אורך המוט החשוף. זה קובע את שטח הציפוי ואת דרישות ההגנה מפני קורוזיה.

נוסחה בסיסית לחישוב שטח פני המוט

חישוב שטח הפנים של מוט גלילי:

Arod=π×D×LA_{rod} = \pi \times D \times L

איפה:

  • ArodA_{rod} = שטח פני המוט (אינץ' רבוע)
  • π\pi = 3.14159
  • DD = קוטר המוט (בסנטימטרים)
  • LL = אורך המוט החשוף (בסנטימטרים)

דוגמאות לחישוב שטח מוט

דוגמה 1: מוט סטנדרטי

  • קוטר מוט: 1 אינץ'
  • אורך חשוף: 8 אינץ'
  • שטח פנים: π × 1 × 8 = 25.13 אינץ' רבוע

דוגמה 2: מוט גדול

  • קוטר מוט: 2 אינץ'
  • אורך חשוף: 12 אינץ'
  • שטח פנים: π × 2 × 12 = 75.40 אינץ' רבוע

שטח פני הקצה של המוט

קצות המוט תורמים לשטח פנים נוסף:

Arod_end=π(D2)2A_{rod\_end} = \pi \left( \frac{D}{2} \right)^{2}

שטח פנים כולל של המוט

Atotal=Acylindrical+AendA_{סה"כ} = A_{גלילי} + A_{קצה}
Atotal=π×D×L+π(D2)2A_{total} = \pi \times D \times L + \pi \left( \frac{D}{2} \right)^{2}

יישומים של שטח פני המוט

דרישות ציפוי כרום

שטח הציפוי = שטח הפנים הכולל של המוט

עובי הכרום הוא בדרך כלל 0.0002-0.0005 אינץ'.

הגנה מפני קורוזיה

שטח הגנה = שטח פני המוט החשוף

ניתוח בלאי

Wearrate=f(Asurface,P,v)Wear_{rate} = f(A_{surface}, P, v)

שיקולים בנוגע למשטח חומר המוט

חומרים שונים של מוטות משפיעים על חישובי שטח הפנים:

חומר המוטגימור פני השטחגורם קורוזיה
פלדת כרום מצופה8-16 מיקרו-אינץ' Ra1.0
נירוסטה16-32 מיקרו-אינץ' Ra0.8
כרום קשיח4-8 מיקרו-אינץ' Ra1.2
ציפוי קרמי2-4 מיקרו-אינץ' Ra1.5

אזור מגע של אטם מוט

אטמי מוט יוצרים דפוסי מגע ספציפיים:

אזור אטם המוט

Aseal=π×Drod×WsealA_{אטם} = \pi \times D_{מוט} \times W_{אטם}

אזור אטם המגב

Awiper=π×Drod×WwiperA_{מגב} = \pi \times D_{מוט} \times W_{מגב}

איטום מוחלט מגע

Atotal_seal=Aseal+AwiperA_{total\_seal} = A_{seal} + A_{wiper}

חישובי טיפול במשטחים

טיפולים שונים במשטחים דורשים חישובי שטח:

ציפוי כרום קשיח

  • שטח בסיס: שטח פני המוט
  • עובי הציפוי: 0.0002-0.0008 אינץ'
  • נפח נדרש: שטח × עובי

טיפול ניטרידציה

  • עומק הטיפול: 0.001-0.005 אינץ'
  • נפח מושפע: שטח פנים × עומק

שיקולים בנוגע לכיפוף מוטות

שטח פני המוט משפיע על ניתוח התפתחות תופעת הבקע:

עומס קריטי

Pcritical=π2×E×I(K×L)2P_{קריטי} = \frac{\pi^{2} \times E \times I}{(K \times L)^{2}}

כאשר שטח הפנים קשור למומנט האינרציה (I).

הגנה על הסביבה

שטח פני המוט קובע את דרישות ההגנה:

כיסוי הציפוי

שטח כיסוי = שטח פני המוט החשוף

הגנה על המגף

Aboot=π×Dboot×LbootA_{boot} = \pi \times D_{boot} \times L_{boot}

חישובי תחזוקת מוטות

שטח הפנים משפיע על דרישות התחזוקה:

אזור הניקוי

זמן ניקוי = שטח פנים × קצב ניקוי

כיסוי הבדיקה

שטח הבדיקה = סך שטח המוט החשוף

כיצד מחשבים את שטח פני העברת החום?

חישובי שטח פני העברת החום מייעלים את הביצועים התרמיים ומונעים התחממות יתר ביישומים של צילינדרים פנאומטיים בעלי עומס גבוה.

שימושים בשטח פני העברת חום Aht=Aexternal+AfinsA_{ht} = A_{external} + A_{fins}, שבו האזור החיצוני מספק פיזור חום בסיסי והסנפירים משפרים את הביצועים התרמיים.

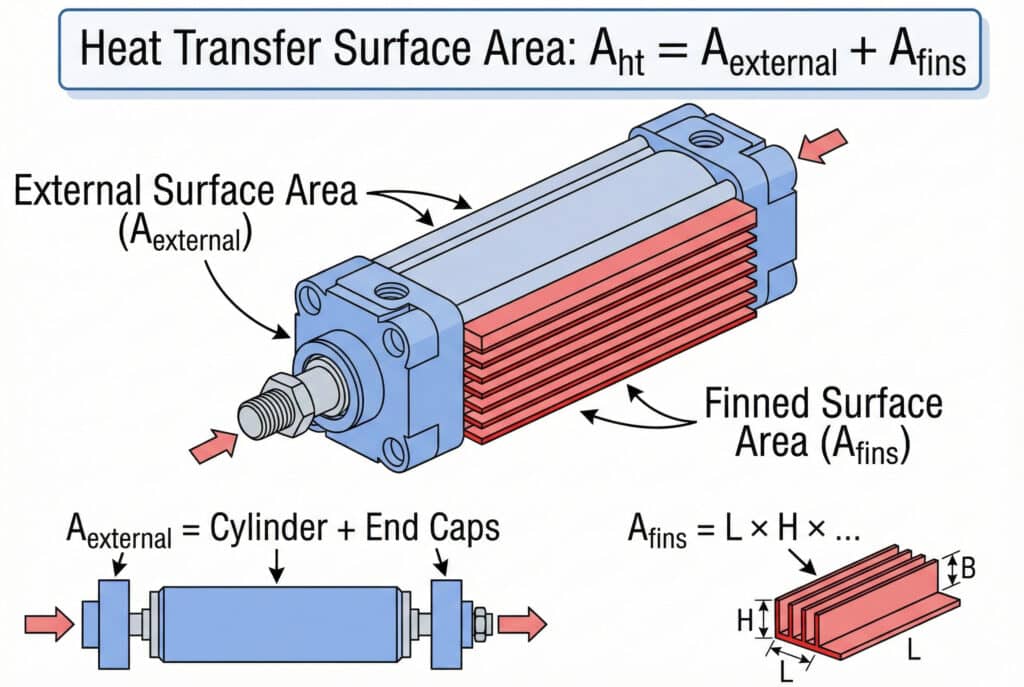

תרשים טכני הממחיש את חישובי שטח פני העברת החום עבור צילינדר פנאומטי. התרשים הראשי מציג צילינדר עם שטח הפנים החיצוני מסומן בכחול ושטח הסנפירים מסומן באדום, עם הנוסחה "A_ht = A_external + A_fins" בחלק העליון. שני תרשימים קטנים יותר מתחת מציגים את הפירוט של "A_external = צילינדר + מכסי קצה" ואת הממדים של "A_fins = L × H × ...".
תרשים חישובי שטח פני העברת חום

נוסחה בסיסית לחישוב שטח העברת חום

אזור העברת החום הבסיסי כולל את כל המשטחים החשופים:

Aheat_transfer=Acylinder+Aend_caps+Arod+AfinsA_{העברת חום} = A_{צילינדר} + A_{מכסים קצוות} + A_{מוט} + A_{סנפירים}

שטח פני הצילינדר החיצוני

משטח העברת החום הראשי:

Aexternal=2πrh+2πr2A_{external} = 2 \pi r h + 2 \pi r^{2}

איפה:

  • 2πrh2 \pi r h = משטח צילינדר לרוחב
  • 2πr22 \pi r^{2} = שני משטחי מכסה הקצה

יישומים של מקדם העברת חום

שטח הפנים משפיע ישירות על קצב העברת החום:

Q=h×A×ΔTQ = h × A × ΔT

איפה:

  • QQ = קצב העברת חום (BTU/שעה)
  • hh = מקדם העברת חום (BTU/hr·ft²·°F)
  • AA = שטח פנים (רגל רבוע)
  • ΔT\Delta T = הפרש טמפרטורות (°F)

מקדמי העברת חום לפי משטח

משטחים שונים בעלי יכולות העברת חום שונות:

סוג משטחמקדם העברת חוםיעילות יחסית
אלומיניום חלק5-10 BTU/שעה·רגל רבוע·°F1.0
אלומיניום עם סנפירים15-25 BTU/שעה·רגל רבוע·°F2.5
משטח אנודייז8-12 BTU/שעה·רגל רבוע·°F1.2
אנודייז שחור12-18 BTU/שעה·רגל רבוע·°F1.6

חישוב שטח פני הסנפיר

סנפירים לקירור מגדילים משמעותית את שטח העברת החום:

סנפירים מלבניים

Afin=2×(L×H)+(W×H)A_{fin} = 2 \times (L \times H) + (W \times H)

איפה:

  • LL = אורך הסנפיר
  • HH = גובה הסנפיר
  • WW = עובי הסנפיר

סנפירים עגולים

Afin=2π×(Router2Rinner2)+2π×Ravg×thicknessA_{fin} = 2 \pi \times (R_{outer}^{2} – R_{inner}^{2}) + 2 \pi \times R_{avg} \times עובי

טכניקות לשטח פנים משופר

שיטות שונות מגדילות את שטח העברת החום היעיל:

טקסטורות משטח

  • משטח מחוספס: עלייה של 20-40%
  • חריצים מעובדים: עלייה של 30-50%
  • זריקה3: עלייה של 15-25%

יישומים של ציפוי

  • אנודייז שחור: שיפור 60%
  • ציפויים תרמיים: שיפור 100-200%
  • צבעים פולטים: שיפור 40-80%

דוגמאות לניתוח תרמי

דוגמה 1: צילינדר סטנדרטי

  • צילינדר: קוטר 4 אינץ', אורך 12 אינץ'
  • אזור חיצוני: 175.93 אינץ' רבוע
  • יצירת חום: 500 BTU/שעה
  • ΔT נדרש: 500 ÷ (8 × 1.22) = 51°F

דוגמה 2: צילינדר עם סנפירים

  • שטח בסיס: 175.93 אינץ' רבוע
  • אזור הסנפיר: 350 אינץ' רבוע
  • שטח כולל: 525.93 אינץ' רבוע
  • ΔT נדרש: 500 ÷ (20 × 3.65) = 6.8°F

יישומים בטמפרטורות גבוהות

שיקולים מיוחדים לסביבות בטמפרטורה גבוהה:

בחירת חומרים

  • אלומיניום: עד 400°F
  • פלדה: עד 800°F
  • נירוסטה: עד 1200°F

אופטימיזציה של שטח הפנים

Sopt=2×k×thS_{opt} = 2 \times \sqrt{\frac{k \times t}{h}}

איפה:

  • kk = מוליכות תרמית
  • tt = עובי הסנפיר
  • hh = מקדם העברת חום

שילוב מערכת קירור

אזור העברת החום משפיע על תכנון מערכת הקירור:

קירור אוויר

V˙air=Qρ×Cp×ΔT\dot{V}_{air} = \frac{Q}{\rho \times C_{p} \times \Delta T}

קירור נוזלי

שטח מעיל הקירור = שטח פנימי

לאחרונה עזרתי לקרלוס, מהנדס תרמי ממפעל רכב מקסיקני, לפתור בעיה של התחממות יתר בגלילי החתמה במהירות גבוהה. העיצוב המקורי שלו כלל שטח העברת חום של 180 אינץ' רבוע, אך ייצר 1,200 BTU/שעה. הוספנו סנפירים לקירור כדי להגדיל את השטח היעיל ל-540 אינץ' רבוע, מה שהפחית את טמפרטורת ההפעלה ב-45°F וחיסל תקלות תרמיות.

מהן יישומים מתקדמים של שטח פנים?

יישומים מתקדמים של שטח פנים מייעלים את ביצועי הצילינדר באמצעות חישובים מיוחדים לציפוי, ניהול תרמי וניתוח טריבולוגי.

יישומים מתקדמים של שטח פנים כוללים ניתוח טריבולוגי4, אופטימיזציה של ציפויים, הגנה מפני קורוזיה וחישובי מחסום תרמי עבור מערכות פנאומטיות בעלות ביצועים גבוהים.

ניתוח שטח פנים טריבולוגי

שטח הפנים משפיע על מאפייני החיכוך והשחיקה:

חישוב כוח החיכוך

Ffriction=μ×N×AcontactAnominalF_{חיכוך} = \mu \times N \times \frac{A_{מגע}}{A_{נומינלי}}

איפה:

  • μ\mu = מקדם החיכוך
  • NN = כוח נורמלי
  • AcontactA_{contact} = שטח מגע בפועל
  • AnominalA_{נומינלי} = שטח פנים נומינלי

השפעות מחוספסות פני השטח

גימור פני השטח משפיע באופן משמעותי על שטח הפנים היעיל:

יחס שטח בפועל לעומת שטח נומינלי

גימור פני השטחRa (μin)יחס שטחמקדם החיכוך
ליטוש מראה2-41.01.0
עיבוד עדין8-161.21.1
מכונות סטנדרטיות32-631.51.3
מכוון גס125-2502.01.6

חישוב שטח פני הציפוי

חישובי ציפוי מדויקים מבטיחים כיסוי נאות:

דרישות נפח הציפוי

Ffriction=μ×N×AcontactAnominalF_{חיכוך} = \mu \times N \times \frac{A_{מגע}}{A_{נומינלי}}

ציפויים רב-שכביים

Thicknesstotal=iLayerthickness,iעובי_{סה"כ} = \sum_{i} שכבה_{עובי,i}
Volumetotal=Asurface×Thicknesstotalנפח_{סה"כ} = שטח_{פנים} \times עובי_{סה"כ}

ניתוח הגנה מפני קורוזיה

שטח הפנים קובע את דרישות ההגנה מפני קורוזיה:

הגנה קתודית

J=ItotalAexposedJ = \frac{I_{total}}{A_{exposed}}

חיזוי אורך חיי הציפוי

Lifeservice=ThicknesscoatingCorrosionrate×Areafactorחיים_{שירות} = \frac{עובי_{ציפוי}} {קצב_{קורוזיה} \times גורם_{שטח}}

חישובי מחסום תרמי

ניהול תרמי מתקדם משתמש באופטימיזציה של שטח הפנים:

התנגדות תרמית

Rthermal=Thicknessk×AsurfaceR_{תרמי} = \frac{עובי}{k \times A_{משטח}}

ניתוח תרמי רב-שכבתי

Rtotal=iRlayer,iR_{total} = \sum_{i} R_{layer,i}

חישובי אנרגיית פני השטח

אנרגית השטח משפיעה על ההדבקה ועל ביצועי הציפוי:

נוסחת אנרגיית פני השטח

γ=Energysurface_per_unit_area\gamma = אנרגיה_{משטח\_ל_יחידת\_שטח}

ניתוח הרטבה

Contactangle=f(γsolid,γliquid,γinterface)זווית מגע = f(\gamma_{מוצק}, \gamma_{נוזל}, \gamma_{ממשק})

מודלים מתקדמים להעברת חום

העברת חום מורכבת דורשת ניתוח מפורט של שטח הפנים:

העברת חום באמצעות קרינה

Qradiation=ε×σ×A×(T14T24)Q_{קרינה} = \varepsilon \times \sigma \times A \times (T_{1}^{4} – T_{2}^{4})

איפה:

  • ε\varepsilon = מקדם פליטה של פני השטח
  • σ\sigma = קבוע סטפן-בולצמן
  • AA= שטח פנים
  • TT = טמפרטורה מוחלטת

שיפור הסעה

Nu=f(Re,Pr,Surfacegeometry)Nu = f(Re, Pr, Surface_{geometry})

אסטרטגיות לייעול שטח הפנים

מקסם את הביצועים באמצעות אופטימיזציה של שטח הפנים:

הנחיות לעיצוב

  • מקסום שטח העברת החום: הוספת סנפירים או מרקם
  • מזעור שטח החיכוך: אופטימיזציה של מגע האטם
  • מיטוב כיסוי הציפוי: להבטיח הגנה מלאה

מדדי ביצועים

  • יעילות העברת חום: q=QAsurfaceq = \frac{Q}{A_{surface}}
  • יעילות הציפוי: ηcoverage=CoverageMaterialused\eta_{coverage} = \frac{כיסוי}{חומר_{משומש}}
  • יעילות חיכוך: σcontact=ForceContactarea\sigma_{מגע} = \frac{כוח}{שטח_{מגע}}

בקרת איכות מדידות פני שטח

אימות שטח הפנים מבטיח תאימות לתכנון:

טכניקות מדידה

  • סריקת משטחים בתלת-ממד: מדידת שטח בפועל
  • פרופילומטריה: ניתוח חספוס פני השטח
  • עובי הציפוי: שיטות אימות

קריטריוני קבלה

  • סובלנות שטח פנים: ±5-10%
  • מגבלות חספוס: מפרט Ra
  • עובי הציפוי: ±10-20%

ניתוח משטחים חישובי

טכניקות דוגמנות מתקדמות מייעלות את שטח הפנים:

ניתוח אלמנטים סופיים

Meshdensity=f(Accuracyrequirements)Mesh_{density} = f(Accuracy_{requirements})

ניתן להשתמש ב ניתוח אלמנטים סופיים5 כדי לדמות את האינטראקציות המורכבות הללו.

ניתוח CFD

h=f(Surfacegeometry,Flowconditions)h = f(משטח_{גיאומטריה}, זרימה_{תנאים})

אופטימיזציה כלכלית

איזון בין ביצועים לעלות באמצעות ניתוח שטח פנים:

ניתוח עלות-תועלת

ROI=Performanceimprovement×ValueSurfacetreatment_costROI = \frac{שיפור_בביצועים \times ערך} {עלות_טיפול_במשטח}

עלות מחזור חיים

Costtotal=Costinitial+Costmaintenance×Areafactorעלות_{סך הכל} = עלות_{התחלתית} + עלות_{תחזוקה} \times גורם_{שטח}

מסקנה

חישובי שטח פנים מספקים כלים חיוניים לאופטימיזציה של צילינדרים פנאומטיים. הנוסחה הבסיסית A = 2πr² + 2πrh, בשילוב עם יישומים מיוחדים, מבטיחה ניהול תרמי נכון, כיסוי ציפוי ואופטימיזציית ביצועים.

שאלות נפוצות על חישוב שטח פני צילינדר

מהי הנוסחה הבסיסית לחישוב שטח פני גליל?

הנוסחה הבסיסית לחישוב שטח פני הצילינדר היא A=2πr2+2πrhA = 2 \pi r^{2} + 2 \pi r h, כאשר A הוא שטח הפנים הכולל, r הוא הרדיוס, ו-h הוא הגובה או האורך של הגליל.

איך מחשבים את שטח פני הבוכנה?

חשב את שטח פני הבוכנה באמצעות A=πr2A = \pi r^{2}, כאשר r הוא רדיוס הבוכנה. שטח מעגלי זה קובע את כוח הלחץ ואת דרישות המגע של האטם.

כיצד משפיע שטח הפנים על העברת החום בצילינדרים?

קצב העברת החום שווה ל h×A×ΔTh \times A \times \Delta T, כאשר A הוא שטח הפנים. שטחי פנים גדולים יותר מספקים פיזור חום טוב יותר וטמפרטורות פעולה נמוכות יותר.

אילו גורמים מגדילים את שטח הפנים היעיל להעברת חום?

הגורמים כוללים סנפירים לקירור (עלייה של 2-3x), מרקם משטח (עלייה של 20-50%), אנודייזציה שחורה (שיפור של 60%) וציפויים תרמיים (שיפור של 100-200%).

כיצד מחשבים שטח פנים ליישומים של ציפוי?

חשב את שטח הפנים החשוף הכולל באמצעות Atotal=Acylinder+Aends+ArodA_{סה"כ} = A_{צילינדר} + A_{קצוות} + A_{מוט}, ואז הכפל בעובי הציפוי ובגורם הבזבוז כדי לקבוע את דרישות החומר.

  1. למד מהו מקדם מעבר החום וכיצד הוא מכמת את עוצמת מעבר החום בין משטח לנוזל.

  2. חקור את החשיבות המדעית של היחס בין שטח הפנים לנפח וכיצד הוא משפיע על תהליכים כמו פיזור חום.

  3. גלה כיצד תהליך ליטוש בהלם פועל לחיזוק משטחי מתכת ולשיפור עמידות לעייפות ועמידות בפני קורוזיה מאמצת.

  4. הבנת עקרונות הטריבולוגיה, מדע החיכוך, הבלאי והשימון בין משטחים המקיימים אינטראקציה בתנועה יחסית.

  5. למד על ניתוח אלמנטים סופיים (FEA), כלי חישובי רב עוצמה המשמש מהנדסים להדמיית תופעות פיזיקליות ולניתוח עיצובים.

קשור

צ'אק בפטו

שלום, אני צ'אק, מומחה בכיר עם 13 שנות ניסיון בתעשיית הפנאומטיקה. ב-Bepto Pneumatic, אני מתמקד באספקת פתרונות פנאומטיים איכותיים ומותאמים אישית ללקוחותינו. המומחיות שלי כוללת אוטומציה תעשייתית, תכנון ואינטגרציה של מערכות פנאומטיות, וכן יישום ואופטימיזציה של רכיבים מרכזיים. אם יש לכם שאלות או אם ברצונכם לדון בצרכי הפרויקט שלכם, אל תהססו לפנות אליי בכתובת [email protected].

תוכן עניינים
טופס יצירת קשר
לוגו Bepto

קבלו יתרונות נוספים לאחר שליחת טופס המידע

טופס יצירת קשר
