אין דבר מתסכל יותר מאשר לשמוע את רחש האוויר הבורח בקו ייצור עמוס. זה מתחיל כדליפה קטנה, הגורמת לירידה בלחץ, ובסופו של דבר מובילה לתנועה לא סדירה של המכונה או לעצירה מוחלטת. אתה בודק את האטמים, את החיבורים ואת השסתומים, אך לרוב מקור הבעיה חבוי עמוק בפנים: פס איטום פנימי1.
עייפות הפס הפנימי מתרחשת כאשר רצועת איטום מפלדת אל-חלד2 בתוך צילינדר ללא מוט מתרחשים סדקים, עיוותים או בלאי עקב מחזורים חוזרים ונשנים, הצטברות פסולת או מתיחה לא נכונה, מה שמביא לתוצאות משמעותיות. מעקף אוויר3 וכשל במערכת.
ראיתי את זה קורה אינספור פעמים. רק בחודש שעבר, ג'ון, מהנדס תחזוקה בכיר במפעל רכב גדול באוהיו, התקשר אליי בבהלה. קו ההעברה הראשי שלו היה מושבת כי הצילינדר של המתחרה פוצץ את הרצועה הפנימית שלו לאחר שישה חודשים בלבד. כל שעת השבתה עלתה לחברה שלו אלפי דולרים, והיצרן המקורי ציין בפניו זמן אספקה של שלושה שבועות להחלפה. זו המציאות של כשל ברצועה הפנימית של צילינדר ללא מוט—זה פוגע חזק ומהר.
תוכן עניינים
- מה גורם לכשל ברצועת הפלדה הפנימית?
- כיצד ניתן לזהות סימנים מוקדמים לעייפות ברצועה?
- האם עדיף לתקן את הרצועה או להחליף את הצילינדר?
- מסקנה
- שאלות נפוצות אודות כשל ברצועה הפנימית של צילינדר ללא מוט
מה גורם לכשל ברצועת הפלדה הפנימית?
הבנת הגורם הבסיסי היא הצעד הראשון למניעת תקלות עתידיות. לעיתים נדירות מדובר רק ב“מזל רע”.”
הגורמים העיקריים לכשל הם מהירות מחזורית מוגזמת, שימון לא מספיק, יישור לא נכון של העומס ופסולת סביבתית השוחקת את רצועת הנירוסטה הדקה ויוצרת סדקים כתוצאה מלחץ.
לחץ מכני וסביבה
הפס הפנימי הוא רצועה דקה מפלדת אל-חלד האוטמת את החריץ בגליל הצילינדר. הוא עובר מתח כיפוף4 בכל פעם שהבוכנה עוברת. למרות שהן מתוכננות לעמוד במיליוני מחזורים, גורמים חיצוניים מאיצים את השחיקה.
במקרה של ג'ון באוהיו, גילינו שאבק מתכת דק מתחנת השחזה סמוכה הצטבר בחריץ הצילינדר. אבק שוחק זה פעל כמו נייר זכוכית בין אטמי הבוכנה והרצועה הפנימית.

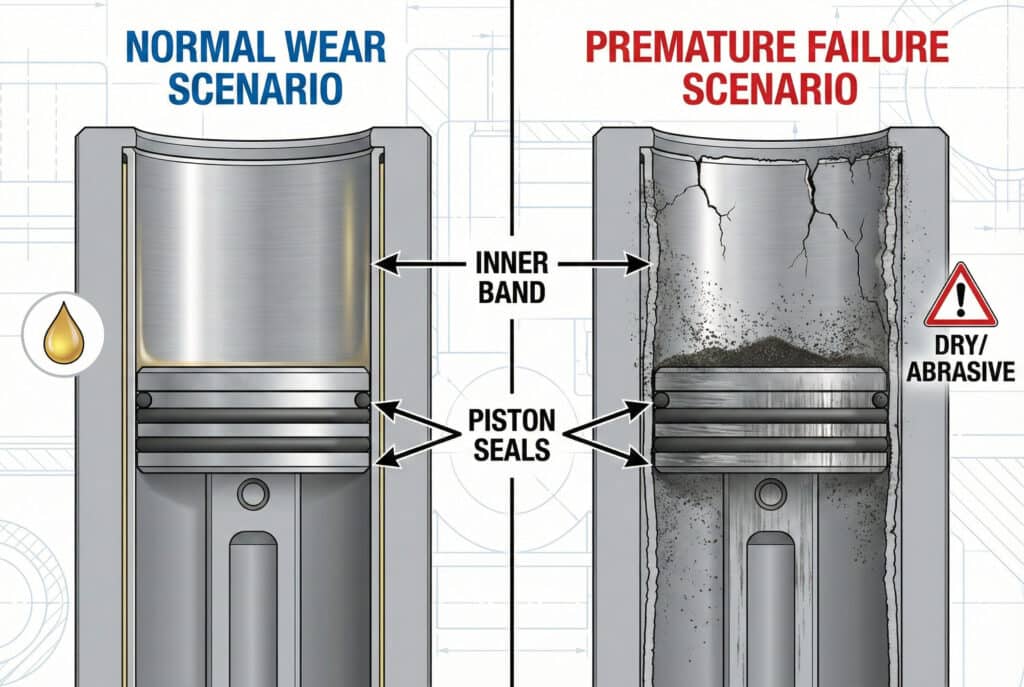

השוואה: בלאי רגיל לעומת כשל מוקדם
| גורם | תרחיש של בלאי רגיל | תרחיש של כשל מוקדם |
|---|---|---|
| שימון | אוויר נקי ומסונן עם ערפל מתאים | אוויר יבש ולא משומן הגורם לחיכוך |
| יישור | העומס מונחה חיצונית | טעינה צדדית של מנגנון הבוכנה |
| סביבה | חדר נקי או מפעל סטנדרטי | אווירה מאובקת, מחוספסת או קורוזיבית |
| תוצאה | נמשך לאורך 5,000+ ק"מ של נסיעה | נכשל מתחת ל-1,000 ק"מ |
ב Bepto Pneumatics, אנו ממליצים לעתים קרובות על חומרים ספציפיים לרצועות או כיסויים מגנים לסביבות קשות כדי להפחית סיכונים אלה. ️
כיצד ניתן לזהות סימנים מוקדמים לעייפות ברצועה?
אין צורך להמתין עד שהצילינדר יפסיק לעבוד לחלוטין כדי לדעת שיש בעיה.

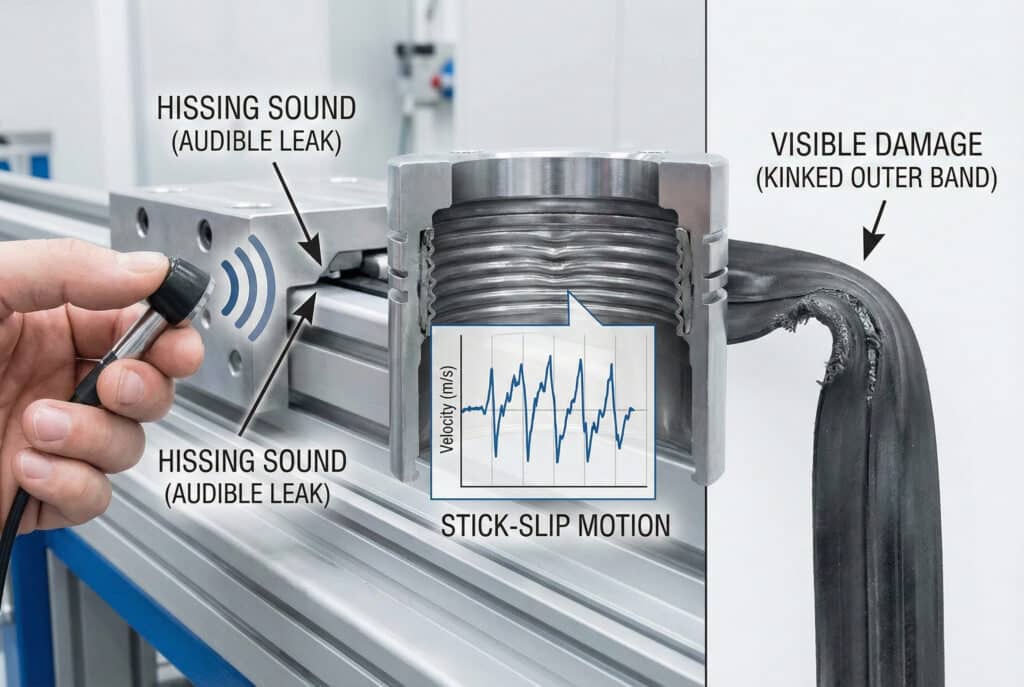

האינדיקטורים העיקריים כוללים דליפת אוויר נשמעת ליד מנגנון הבוכנה, תנועה מקוטעת או “החלקה” במהלך פעולה במהירות נמוכה, וגלים או פיתולים נראים לעין על רצועת האבק החיצונית, המעידים לרוב על נזק פנימי.
מבחן ה“היס”
הסימן הברור ביותר הוא הרעש. אם אתה שומע אוויר בורח במיוחד מהאזור שבו הבוכנה מתחברת למנגנון ההנעה, רצועה פנימית ככל הנראה יש בו סדק או שהוא איבד את המתח שלו.
בדיקה ויזואלית
בדקו את רצועת האבק החיצונית. בעוד הרצועה הפנימית אחראית לאטימה, הרצועה החיצונית מגנה עליה. אם הרצועה החיצונית נראית מקומטת או פגומה, קיים סיכוי גבוה שהרצועה הפנימית סובלת מאותה בעיה.
כשיוחנן תיאר את “החלקה-החלקה“5 תנועת המסוע שלו, ידעתי מיד שהרצועה כבר לא אטומה כראוי, מה שגורם לתנודות לחץ מאחורי הבוכנה. ️♂️
האם עדיף לתקן את הרצועה או להחליף את הצילינדר?
זוהי השאלה שמטרידה כל מנהל רכש ומהנדס.
החלפת הטבעת הפנימית היא פתרון חסכוני אם קדחת הצילינדר לא נפגעה; עם זאת, אם הקנה נשרט או עלות התיקון גבוהה מדי, לעתים קרובות יהיה חסכוני יותר להחליף את היחידה כולה בחלופה איכותית משוק החלפים.
ניתוח עלות-תועלת
תיקון צילינדר ללא מוט דורש מיומנות. עליך לפרק את הראשים, להסיר את הבוכנה ולהבריג בזהירות את הרצועה החדשה. אם לא תבצע את הפעולה כהלכה, הדליפה תחזור מיד.
תיקון: מתאים לצילינדרים גדולים ויקרים (למשל, קוטר פנימי >63 מ"מ) שהגוף שלהם במצב מושלם.
החלף: מתאים יותר לצילינדרים קטנים יותר או כאשר זמן השבתה הוא האויב.
נחזור לסיפורו של ג'ון: לא היה לו זמן לבנות מחדש. הוא פנה אלינו ב-Bepto, ומכיוון שאנו מחזיקים במלאי חלפים תואמים למותגי OEM מובילים, שלחנו לו יחידה שלמה עוד באותו היום. תוך 24 שעות הקו שלו חזר לפעול, מה שחסך לחברה שלו יותר מ-$20,000 דולר בהפסדי ייצור פוטנציאליים. בנוסף, היחידה שלנו עלתה משמעותית פחות מהחלף המקורי של OEM שהוא חיכה לו.
מסקנה
עייפות הפס הפנימי הוא חלק בלתי נמנע משימוש בצילינדרים ללא מוט, אך אין זה חייב להיות אסון. על ידי ניטור דליפות, הקפדה על אספקת אוויר נקי וידיעה מתי יש להזמין חלפים אמינים, תוכלו לשמור על תפקוד חלק של המכונות שלכם. בין אם אתם זקוקים לרצועת החלפה איכותית או לצילינדר חדש כדי לחזור לפעילות במהירות, זכרו כי Bepto Pneumatics כאן כדי לתמוך בך עם פתרונות חסכוניים ומהירים.
שאלות נפוצות אודות כשל ברצועה הפנימית של צילינדר ללא מוט
כמה זמן אמור להחזיק מעמד רצועה פנימית של צילינדר ללא מוט?
בתנאים אידיאליים, עם אוויר נקי ויישור נכון, רצועה פנימית איכותית יכולה להחזיק מעמד לאורך אלפי קילומטרים של נסיעה, מה שלעתים קרובות מתורגם לשנים של שירות.
עם זאת, בסביבות מלוכלכות או ביישומים בעלי מחזוריות גבוהה, אורך חיים זה עלול להתקצר לחודשים ספורים ללא תחזוקה נאותה.
האם אני יכול להחליף את הרצועה הפנימית בעצמי?
כן, ניתן להחליף את הרצועה הפנימית אם יש ברשותכם ערכת תיקון מתאימה ומיומנות טכנית, אך הדבר דורש דיוק רב על מנת להבטיח שהמתח יכוון כהלכה.
אנו מספקים ערכות תיקון לדגמים שונים, אך אנו ממליצים תמיד לבדוק תחילה אם יש נזק בצילינדר. אם הצילינדר שרוט, רצועה חדשה לא תתאים.
מדוע הרצועה הפנימית החדשה שלי דולפת מיד לאחר ההתקנה?
דליפה מיידית מעידה בדרך כלל על התקנה לא נכונה, כגון התקנה הפוכה של הרצועה, מתיחה לא מספקת או נוכחות של פסולת באזור האטימה.
יש לנקות היטב את החריץ הפנימי לפני התקנת רצועה חדשה, כדי להבטיח איטום מושלם.
האם Bepto מציעה רצועות תואמות למותגים מובילים אחרים?
בהחלט, אנו מתמחים בייצור רצועות פנימיות וחיצוניות חלופיות באיכות גבוהה, התואמות באופן מלא למותגי צילינדרים ללא מוט מובילים.
כך תוכלו לשחזר את ביצועי הציוד שלכם מבלי לשלם את מחיר היצרן המקורי הגבוה.
-
