פיזיקה של ריפוד פנאומטי: מודלים של חוק הגזים האידיאליים בתאי דחיסה

מבוא

הצילינדרים המהירים שלכם מתנגשים בעוצמה רבה במיקומם הסופי, מה שמטלטל את הציוד, פוגע ברכיבים ויוצר רעש בלתי נסבל. ניסיתם לכוון את בקרי הזרימה ולהוסיף בולמי זעזועים חיצוניים, אך הבעיה נמשכת. עלויות התחזוקה שלכם עולות, ואיכות המוצר נפגעת מהרטט. יש פתרון טוב יותר, המסתתר בפיזיקה של ריפוד פנאומטי.

ריפוד פנאומטי משתמש בדחיסת אוויר כלוא בתאים אטומים כדי להאט מסות נעות בצורה חלקה על ידי יישום חוק הגזים האידיאלי (PV^n = קבוע), שבו הלחץ עולה באופן אקספוננציאלי ככל שהנפח פוחת במהלך 10-30 המ"מ האחרונים של המכה. תאי ריפוד שתוכננו כהלכה יכולים לספוג 80-95% של אנרגיה קינטית, להפחית את כוחות ההשפעה מ-500-2000N לפחות מ-50N, להאריך את חיי הצילינדר פי 3-5 תוך ביטול עומסי זעזוע על ציוד מותקן ושיפור דיוק המיקום.

בשבוע שעבר קיבלתי שיחה מדניאל, מהנדס ייצור במפעל לבקבוקי משקאות במהירות גבוהה בוויסקונסין. הקו שלו פעל בקצב של 120 בקבוקים בדקה באמצעות צילינדרים ללא מוטות למיקום המוצר, אך הפגיעות האלימות בסוף המכה גרמו לשבירת בקבוקים, לבלאי של הציוד ולתלונות על רעש מצד העובדים. ספק ה-OEM שלו אמר שהצילינדרים “פועלים בהתאם למפרט”, אך זה לא פתר את בעיית אובדן המוצר 4-6% שעלתה לו מעל $35,000 בחודש. כאשר ניתחנו את עיצוב הבלימה שלו באמצעות חישובי חוק הגזים האידיאליים, הבעיה התבררה – והייתה ניתנת לפתרון.

תוכן עניינים

• מהו ריפוד פנאומטי וכיצד הוא פועל?
• כיצד חוק הגזים האידיאלי משפיע על ביצועי הבלימה?
• אילו גורמים משפיעים על יעילות הריפוד הפנאומטי?
• כיצד ניתן לייעל את הריפוד עבור היישום שלכם?
• מסקנה
• שאלות נפוצות אודות ריפוד פנאומטי

מהו ריפוד פנאומטי וכיצד הוא פועל?

הבנת העיצוב המכני והעקרונות הפיזיקליים העומדים בבסיס שיכוך פנאומטי מסבירה מדוע הוא חיוני ליישומים של צילינדרים במהירות גבוהה. ⚙️

ריפוד פנאומטי פועל על ידי לכידת אוויר בתא אטום במהלך החלק האחרון של מהלך הצילינדר, ויוצר לחץ נגדי הולך וגדל שמאט את המסה הנעה בצורה חלקה. המערכת מורכבת משרוול ריפוד או חנית החוסמים את זרימת הפליטה, נפח תא ריפוד (בדרך כלל 5-15% מנפח הצילינדר) ושסתום מחט מתכוונן השולט בקצב שחרור האוויר הכלוא, ומאפשר כוונון כוח ההאטה בין 20-200N בהתאם לדרישות היישום.

רכיבי ריפוד בסיסיים

מערכת כריות פנאומטיות טיפוסית כוללת את המרכיבים העיקריים הבאים:

כרית חנית/שרוול:

• גיאומטריה מחודדת או מדורגת החוסמת בהדרגה את פתח הפליטה
• אורך ההתקשרות: 10-30 מ"מ, בהתאם לקוטר הצילינדר ומהירותו
• משטח איטום הלוכד אוויר בתא הכרית
• עיבוד מדויק הנדרש לביצועים עקביים

תא כרית:

• נפח מאחורי הבוכנה אשר נסתם במהלך הריפוד
• גודל טיפוסי: 5-15% מנפח הצילינדר הכולל
• תאים גדולים יותר = ריפוד רך יותר (לחץ שיא נמוך יותר)
• תאים קטנים יותר = ריפוד קשיח יותר (לחץ שיא גבוה יותר)

שסתום מחט מתכוונן:

• שולט בקצב שחרור האוויר הכלוא במהלך הריפוד
• טווח כוונון: בדרך כלל שטח זרימה של 0.5-5 מ"מ²
• יכולת כוונון עדין לעומסים ומהירויות שונים
• קריטי לייעול פרופיל ההאטה

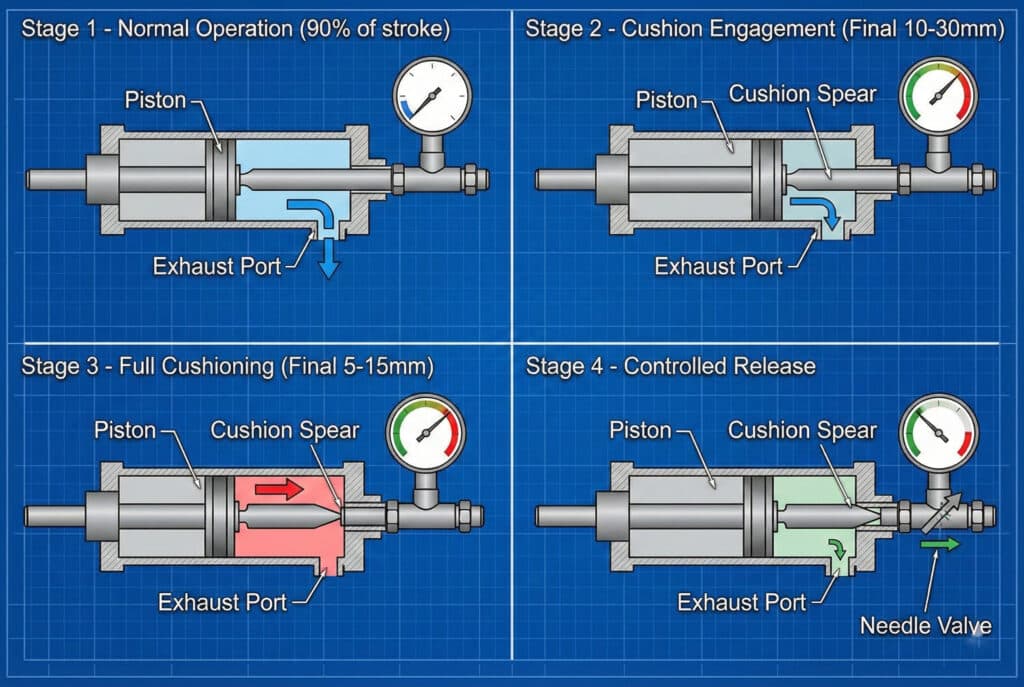

רצף הריפוד

הנה מה שקורה בחלק האחרון של התנועה:

שלב 1 – פעולה רגילה (90% של מהלך):

• פתח הפליטה פתוח לחלוטין
• האוויר זורם בחופשיות מהצילינדר
• הבוכנה נעה במהירות מלאה (בדרך כלל 0.5-2.0 מטר/שנייה)
• לא הופעל כוח האטה

שלב 2 – הפעלת הכריות (10-30 מ"מ אחרונים):

• חנית כרית נכנסת ליציאת הפליטה
• שטח זרימת הפליטה פוחת במהירות
• לחץ נגדי מתחיל להצטבר בתא הכרית
• האטה מתחילה (בדרך כלל 5-15 מטר/שנייה²)

שלב 3 – ריפוד מלא (5-15 מ"מ סופיים):

• פתח הפליטה נחסם לחלוטין על ידי חנית הכרית
• האוויר הכלוא בתא הכרית נדחס
• הלחץ עולה באופן אקספוננציאלי בהתאם ליחס PV^n
• כוח ההאטה המרבי המופעל (50-200N בדרך כלל)

שלב 4 – שחרור מבוקר:

• אוויר כלוא משתחרר לאט דרך שסתום מחט
• הבוכנה נעצרת בצורה חלקה במיקום הסופי
• הלחץ השיורי מתפוגג
• המערכת מוכנה לפעולה הפוכה

ריפוד לעומת השפעה ללא ריפוד

גורם ביצועים	ללא ריפוד	עם ריפוד מתאים	שיפור
כוח פגיעה מרבי	500-2000N	30-80N	הפחתה של 90-95%
קצב ההאטה	50-200 מטר/שנייה	5-15 מטר/שנייה	הפחתה של 85-95%
רמת רעש	85-95 dB	65-75 dB	הפחתה של 20-30 dB
אורך חיי הצילינדר	1-2 מיליון מחזורים	5-10 מיליון מחזורים	הארכה של 3-5x
דיוק מיקום	±0.5-2 מ"מ	±0.1-0.3 מ"מ	שיפור 70-85%

ב-Bepto, אנו מעצבים את הצילינדרים ללא מוט שלנו עם גיאומטריית ריפוד מיטבית המבוססת על חישובי חוק הגזים האידיאליים, ומבטיחים האטה חלקה במגוון רחב של תנאי הפעלה.

כיצד חוק הגזים האידיאלי משפיע על ביצועי הבלימה?

הפיזיקה של דחיסת גז מספקת את הבסיס המתמטי להבנה ולייעול של מערכות ריפוד פנאומטיות.

חוק הגזים האידיאלי בצורתו הפוליטרופית ($PV^n = \text{קבוע}$) קובע את התנהגות הריפוד, כאשר הלחץ (P) עולה ככל שהנפח (V) יורד במהלך הדחיסה, עם מעריך (n) הנע בדרך כלל בין 1.2-1.4 עבור מערכות פנאומטיות. ככל שהבוכנה מתקדמת ונפח תא הריפוד יורד ב-50%, הלחץ עולה ב-140-160%, ויוצר כוח נגד לחץ שמאט את המסה הנעה בהתאם ל- $F=PA$ (כוח שווה ללחץ כפול שטח הבוכנה).

יסודות חוק הגזים האידיאליים

לריפוד פנאומטי, אנו משתמשים ב- תהליך פוליטרופי¹ משוואה:

$P_{1} V_{1}^{n} = P_{2} V_{2}^{n}$

איפה:

• P₁ = לחץ התחלתי (לחץ המערכת, בדרך כלל 80-120 psi)
• V₁ = נפח תא הכרית הראשוני
• P₂ = לחץ סופי (לחץ שיכוך שיא)
• V₂ = נפח תא הכרית הסופי
• n = מקדם פוליטרופי (1.2-1.4 עבור אוויר)

רגע, זה לא ה חוק הגז האידיאלי²כן, אך עם שינויים המתאימים לתנאים דינמיים שבהם הטמפרטורה אינה קבועה.

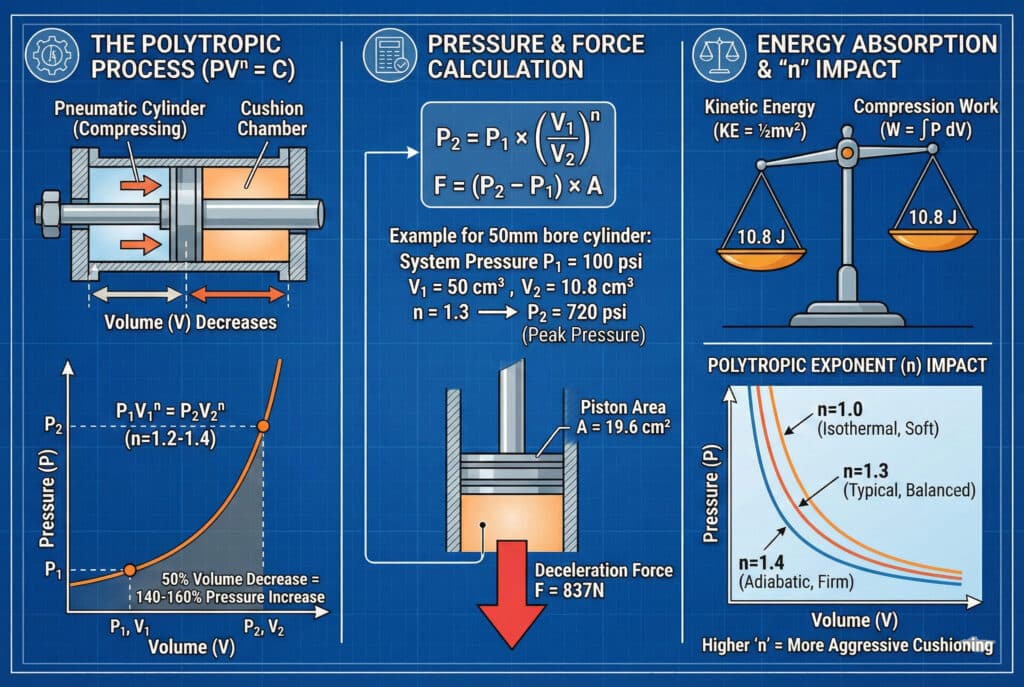

חישוב לחץ הריפוד

בואו נבחן דוגמה אמיתית של צילינדר בקוטר 50 מ"מ:

פרמטרים נתונים:

• לחץ המערכת: 100 psi (6.9 בר)
• נפח ראשוני של תא הכרית: 50 סמ"ק
• מהלך הכרית: 20 מ"מ
• שטח הבוכנה: 19.6 סמ"ר
• הפחתת נפח: 19.6 סמ"ר × 2 ס"מ = 39.2 סמ"ק
• נפח סופי: 50 – 39.2 = 10.8 סמ"ק
• מקדם פוליטרופי: n = 1.3

חישוב לחץ:

• $P_2 = P_1 \left(\frac{V_1}{V_2}\right)^n$
• $P_2 = 100\,\text{psi} \times \left(\frac{50}{10.8}\right)^{1.3}$
• $P_2 = 100\,\text{psi} \times 4.63^{1.3}$
• $P_2 = 100\,\text{psi} \times 7.2$
• $P_2 = 720 psi (49.6 בר)$

חישוב כוח ההאטה

כוח הריפוד שווה להפרש הלחץ כפול שטח הבוכנה:

חישוב כוח:

• הפרש לחץ: 720 – 100 = 620 psi (42.7 bar)
• שטח הבוכנה: 19.6 סמ"ר = 0.00196 מ"ר
• כוח = 42.7 בר × 0.00196 מ"ר × 100,000 פא/בר
• כוח ריפוד = 837N

כוח זה מאט את המסה הנעה בהתאם ל החוק השני של ניוטון³ (F = ma).

יכולת ספיגת אנרגיה

מערכת הריפוד חייבת לספוג את אנרגיה קינטית⁴ של המסה הנעה:

מאזן אנרגיה:

• אנרגיה קינטית: KE = ½mv² (כאשר m = מסה, v = מהירות)
• עבודת דחיסה: W = ∫P dV (שטח מתחת לעקומת לחץ-נפח)
• לריפוד יעיל: W ≥ KE

דוגמה לחישוב:

• מסה נעה: 15 ק"ג (בוכנה + עומס)
• מהירות בעת מגע עם הכרית: 1.2 מטר/שנייה
• אנרגיה קינטית: ½ × 15 × 1.2² = 10.8 J
• עבודת דחיסה נדרשת: >10.8 J

תא הכרית חייב להיות בגודל המתאים לספיגת אנרגיה זו באמצעות דחיסה.

ההשפעה של המקדם הפוליטרופי

הערך של ‘n’ משפיע באופן משמעותי על התנהגות הריפוד:

מקדם פוליטרופי (n)	סוג התהליך	עליית לחץ	אופי הריפוד	הכי מתאים ל
n = 1.0	איזותרמי (איטי)	מתון	רך, הדרגתי	מהירויות איטיות מאוד
n = 1.2-1.3	פנאומטי טיפוסי	טוב	מאוזן	רוב היישומים
n = 1.4	אדיאבאטי5 (מהיר)	מקסימום	נחוש, תקיף	מערכות מהירות גבוהה

במפעל הבקבוק של דניאל בוויסקונסין, גילינו שהצילינדרים שלו פועלים במהירות של 1.5 מטר לשנייה עם נפח תא ריפוד לא מספיק. החישובים שלנו הראו שהלחץ המרבי של הריפוד עלה על 1000 psi — לחץ אגרסיבי מדי, שגרם להלם חזק. על ידי תכנון מחדש של גיאומטריית הריפוד עם נפח תא גדול יותר, הפחתנו את הלחץ המרבי ל-450 psi והשגנו האטה חלקה.

אילו גורמים משפיעים על יעילות הריפוד הפנאומטי?

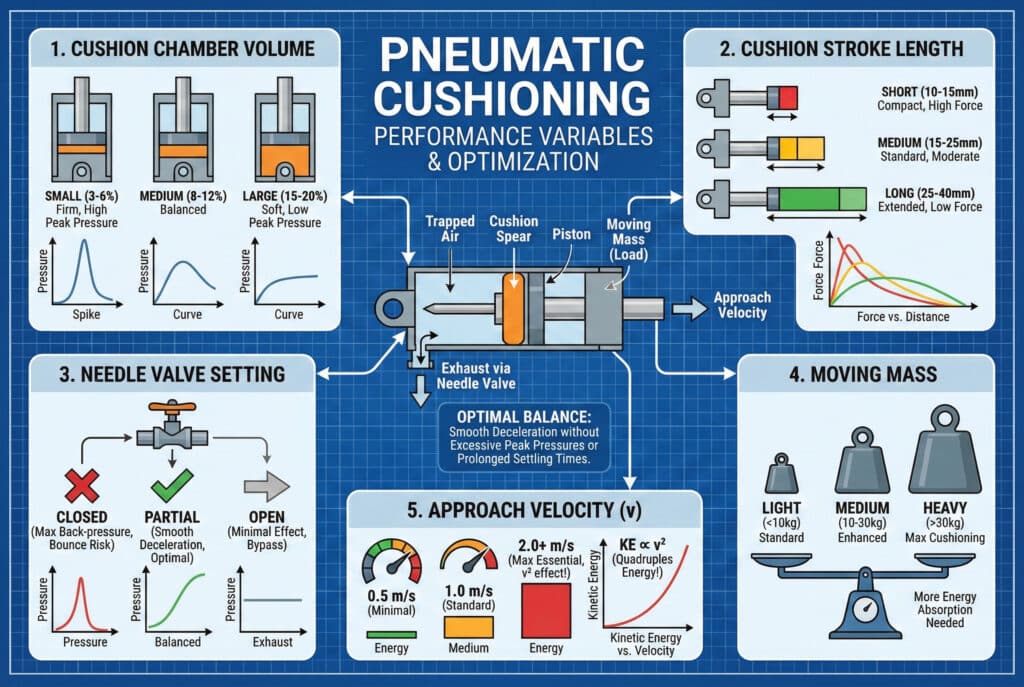

משתנים רבים משפיעים על ביצועי הריפוד, והבנת האינטראקציות ביניהם מאפשרת אופטימיזציה ליישומים ספציפיים.

יעילות הבלימה תלויה בעיקר בחמישה גורמים: נפח תא הבלימה (גדול יותר = רך יותר), אורך מהלך הבלימה (ארוך יותר = הדרגתי יותר), הגדרת שסתום המחט (פתוח יותר = שחרור מהיר יותר), מסת תנועה (כבד יותר דורש יותר ספיגת אנרגיה) ומהירות הגישה (מהירות גבוהה יותר דורשת בלימה אגרסיבית יותר). בלימה אופטימלית מאזנת בין גורמים אלה כדי להשיג האטה חלקה ללא לחצי שיא מוגזמים או זמני התייצבות ממושכים.

נפח תא הכרית

נפח האוויר הכלוא משפיע ישירות על קצב עליית הלחץ:

אפקטים של עוצמת הקול:

• תא גדול (נפח צילינדר 15-20%): ריפוד רך, לחץ שיא נמוך יותר, מרחק בלימה ארוך יותר
• תא בינוני (8-12%): ריפוד מאוזן, לחץ בינוני, האטה סטנדרטית
• תא קטן (3-6%): ריפוד יציב, לחץ שיא גבוה, מרחק בלימה קצר

פשרות בעיצוב:

• תאים גדולים יותר מפחיתים את לחץ השיא, אך דורשים מהלך ארוך יותר של הכרית.
• תאים קטנים יותר מאפשרים עיצוב קומפקטי, אך עלולים לגרום לכוחות פגיעה מוגזמים.
• הגודל האופטימלי תלוי במסה, במהירות ובאורך המכה הזמין.

אורך מהלך הכרית

המרחק שבו מתרחשת ההאטה משפיע על החלקות:

אורך המכה	מרחק בלימה	כוח שיא	זמן התיישבות	יישום
קצר (10-15 מ"מ)	קומפקטי	גבוה	מהיר	מטענים קלים עם מגבלת מקום
בינוני (15-25 מ"מ)	סטנדרטי	מתון	מאוזן	שימוש כללי
ארוך (25-40 מ"מ)	מורחב	נמוך	איטי יותר	עומסים כבדים, מהירויות גבוהות

כוונון שסתום מחט

הגבלת הפליטה שולטת בפרופיל ההאטה:

השפעות ההתאמה:

• סגור לחלוטין: לחץ אחורי מרבי, ריפוד יציב ביותר, סיכון לקפיצה
• פתוח חלקית: שחרור מבוקר, האטה חלקה, אופטימלי עבור רוב היישומים
• פתוח לחלוטין: אפקט ריפוד מינימלי, למעשה עוקף

נוהל הכוונון:

1. התחל עם שסתום מחט פתוח 2-3 סיבובים
2. הפעל את הצילינדר במהירות פעולה ובעומס
3. כוונו את השסתום במרווחים של ¼ סיבוב
4. הגדרה אופטימלית: עצירה חלקה ללא קפיצות או זמן התייצבות מופרז

שיקולים בנוגע לתנועת המסה

עומסים כבדים יותר דורשים ריפוד אגרסיבי יותר:

הנחיות מבוססות מסה:

• משקל קל (<10 ק"ג): ריפוד סטנדרטי מספיק
• עומסים בינוניים (10-30 ק"ג): מומלץ להשתמש בריפוד משופר
• עומסים כבדים (>30 ק"ג): ריפוד מרבי עם מהלך מורחב
• עומסים משתנים: מערכות ריפוד מתכווננות או מערכות עם שתי הגדרות

השפעת המהירות

מהירויות גבוהות מגדילות באופן דרמטי את ספיגת האנרגיה הנדרשת:

אפקטים של מהירות (אנרגיה קינטית פרופורציונלית ל-v²):

• 0.5 מטר/שנייה: נדרשת ריפוד מינימלי
• 1.0 מטר/שנייה: ריפוד סטנדרטי מספק
• 1.5 מטר/שנייה: נדרשת ריפוד משופר
• 2.0+ מטר/שנייה: ריפוד מרבי חיוני

הכפלת המהירות מכפילה פי ארבעה את האנרגיה הקינטית, מה שמצריך יכולת בלימה גדולה יותר באופן יחסי. ⚡

כיצד ניתן לייעל את הריפוד עבור היישום שלכם?

תכנון והתאמה נכונים של הריפוד משנים את ביצועי הצילינדר מבעייתיים למדויקים.

יש לייעל את הריפוד על ידי חישוב ספיגת האנרגיה הנדרשת באמצעות ½mv², בחירת נפח תא הריפוד כדי להשיג את לחץ השיא הרצוי (בדרך כלל 300-600 psi), כוונון שסתום המחט להאטה חלקה ללא קפיצות, ואימות הביצועים באמצעות מדידת לחץ או בדיקת האטה. עבור יישומים עם עומס משתנה, יש לשקול מערכות ריפוד מתכווננות או עיצובים עם לחץ כפול המסתגלים אוטומטית לתנאי ההפעלה.

תהליך אופטימיזציה שלב אחר שלב

שלב 1: חישוב דרישות האנרגיה

• מדוד או הערך את המסה הכוללת של המטען (ק"ג)
• קבע את המהירות המרבית בעת הפעלת הכרית (מטר/שנייה)
• חשב את האנרגיה הקינטית: KE = ½mv²
• הוסף מרווח בטיחות של 20-30%

שלב 2: תכנון גיאומטריית הכרית

• בחר אורך מהלך הכרית (15-25 מ"מ בדרך כלל)
• חשב את נפח התא הנדרש באמצעות חוק הגזים האידיאליים
• ודא שהלחץ המרבי נשאר מתחת ל-800 psi
• ודא חוזק מבני מספק

שלב 3: התקנה והתאמה ראשונית

• הגדר את שסתום המחט למצב אמצעי (2-3 סיבובים פתוח)
• הפעל את הצילינדר במהירות 50% בתחילה
• התבונן בהתנהגות ההאטה
• הגבר בהדרגה עד למהירות מלאה

שלב 4: כוונון עדין

• כוונו את שסתום המחט לביצועים מיטביים
• יעד: עצירה חלקה ב-5-10 מ"מ האחרונים
• ללא קפיצות או תנודות
• זמן התייצבות <0.2 שניות

פתרונות ריפוד Bepto

ב-Bepto, אנו מציעים שלוש רמות ריפוד עבור הצילינדרים ללא מוט שלנו:

רמת ריפוד	נפח תא	אורך המכה	מהירות מרבית	היישום הטוב ביותר	פרמיית מחיר
סטנדרטי	8-10%	15-20 מ"מ	1.0 מטר/שנייה	אוטומציה כללית	כלול
משופר	12-15%	20-30 מ"מ	1.5 מטר לשנייה	אריזה במהירות גבוהה	+$45
פרימיום	15-20%	25-40 מ"מ	2.0+ מטר/שנייה	תעשייה כבדה	+$85

סיפור ההצלחה של דניאל

עבור מפעל הבקבוק של דניאל בוויסקונסין, יישמנו פתרון מקיף:

ניתוח הבעיה:

• משקל המטען: 12 ק"ג (בקבוקים + מנשא)
• מהירות: 1.5 מטר/שנייה
• אנרגיה קינטית: 13.5 J
• כרית קיימת: נפח תא 5% לא מספיק

תמיסת Bepto:

• שודרג לריפוד משופר (נפח תא 14%)
• מהלך כרית מורחב מ-15 מ"מ ל-25 מ"מ
• הגדרות שסתום מחט מותאמות
• לחץ שיא מופחת מ-1000+ psi ל-420 psi

תוצאות לאחר היישום:

• שבירת בקבוקים: פחתה מ-4-6% ל-<0.5%
• רעידות הציוד: הפחתה של 85%
• רמת הרעש: ירדה מ-92dB ל-71dB
• אורך חיי הצילינדר: הארכה צפויה פי 4
• חיסכון שנתי: $38,000 בהפחתת אובדן מוצרים

מסקנה

ריפוד פנאומטי הוא יישום של פיזיקה בפעולה — שימוש בחוק הגזים האידיאלי כדי להמיר אנרגיה קינטית לעבודה דחיסה מבוקרת המגנה על הציוד ומשפרת את הביצועים. על ידי הבנת היחסים המתמטיים השולטים בהתנהגות הריפוד והתאמת גודל הרכיבים ליישום הספציפי שלכם, תוכלו למנוע השפעות הרסניות, להאריך את חיי הציוד ולהשיג את התנועה החלקה והמדויקת שהתהליך שלכם דורש. ב-Bepto, אנו מתכננים מערכות ריפוד על סמך חישובים קפדניים, ולא על סמך ניחושים, ומספקים ביצועים אמינים במגוון יישומים תעשייתיים.
