שדרוגים למכונות טקסטיל: פתרונות פנאומטיים עמידים בפני מוך

מבוא

אם אי פעם ניהלתם מפעל לייצור טקסטיל, אתם מכירים את הסיוט של תקלות במערכת הפנאומטית הנגרמות מהצטברות מוך. 😤 חלקיקי סיבים חודרים לכל רכיב, סותמים שסתומים, פוגעים באטמים וגורמים להשבתות בלתי צפויות העלולות לעצור קווי ייצור שלמים. צילינדרים פנאומטיים מסורתיים פשוט לא תוכננו לעמוד בסביבה הקשה והרוויה בסיבים של ייצור הטקסטיל המודרני.

פתרונות פנאומטיים עמידים בפני מוך למכונות טקסטיל משתמשים בעיצובים מיוחדים של אטמים, ציפויים מגנים ושיטות בנייה סגורות המונעות חדירת סיבים תוך שמירה על פעולה במהירות גבוהה — מה שמפחית את תדירות התחזוקה ב-70% ומאריך את אורך חיי הרכיבים מ-6 חודשים ל-3+ שנים ביישומים טיפוסיים של טוויה, אריגה וגימור.

בשנה שעברה עבדתי עם רוברט, מנהל תחזוקה במפעל לטווית כותנה בצפון קרוליינה. המפעל שלו החליף צילינדרים פנאומטיים סטנדרטיים כל 4-6 חודשים עקב תקלות באיטום שנגרמו על ידי מוך, בעלות של מעל 35,000 דולר בשנה רק עבור חלפים – לא כולל אובדן הייצור. לאחר שדרוג לצילינדרים ללא מוטות עמידים בפני מוך של Bepto עם עיצוב צימוד מגנטי אטום, מחזור ההחלפה שלו התארך ליותר משנתיים. אראה לכם כיצד שדרוגים פנאומטיים נכונים יכולים לשנות את האמינות והרווחיות של פעילות הטקסטיל שלכם.

תוכן עניינים

• מדוע מערכות פנאומטיות סטנדרטיות נכשלות בסביבות טקסטיל?
• מה הופך פתרון פנאומטי לעמיד באמת בפני מוך?
• אילו יישומים טקסטיל נהנים ביותר משדרוג הפנאומטיקה?
• כיצד לבחור את הרכיבים הנכונים העמידים בפני מוך?
• מסקנה
• שאלות נפוצות אודות פתרונות פנאומטיים עמידים בפני מוך

מדוע מערכות פנאומטיות סטנדרטיות נכשלות בסביבות טקסטיל?

ייצור טקסטיל יוצר את אחת הסביבות המאתגרות ביותר עבור ציוד פנאומטי. 🧵

מערכות פנאומטיות סטנדרטיות נכשלות בסביבות טקסטיל מכיוון ש חלקיקי מוך באוויר¹—בגודל שבין 10 ל-500 מיקרון—חודרים לאטמי מוטות ולמסבי הנחיה, גורמים לשחיקה שמפחיתה את איכות משטחי האיטום, מגבירה את החיכוך ובסופו של דבר מובילה לדליפת אוויר, להפחתת כוח הפלט ולכשל מכני מוחלט בתוך 3-6 חודשים של פעולה רציפה.

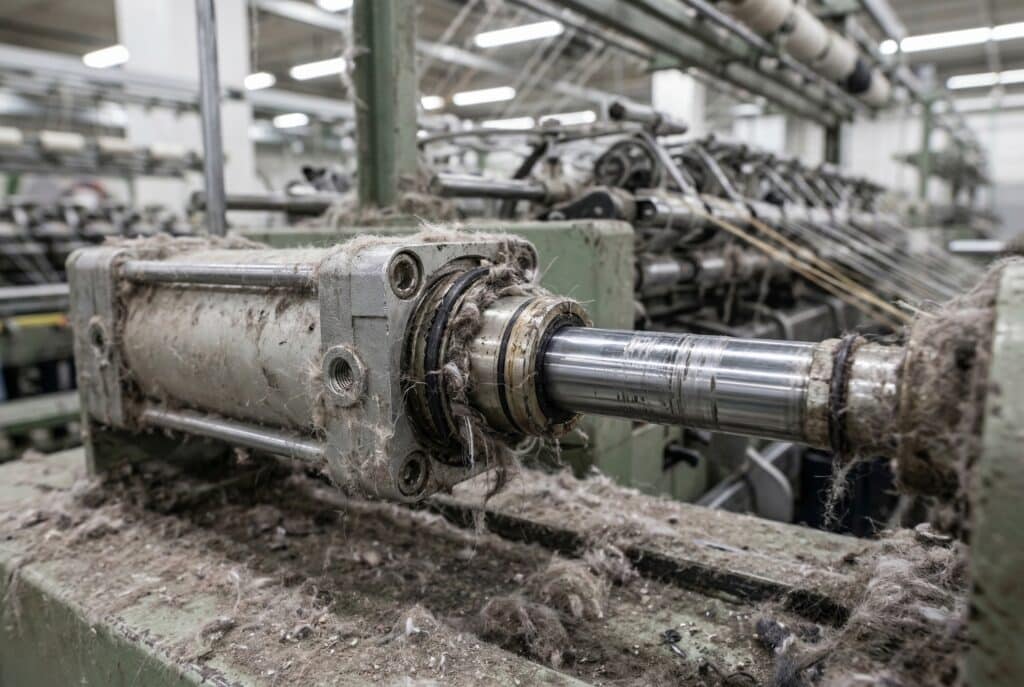

הבעיה של חדירת מוך

מפעלי טקסטיל מייצרים כמויות אדירות של סיבים המרחפים באוויר. בתהליך טוויה טיפוסי, האוויר עלול להכיל 5-15 מ"ג/מ"ק של חלקיקי מוך – כמות המספיקה כדי לכסות משטחים חשופים בתוך שעות ספורות.

צילינדרים סטנדרטיים עם מוטות הם פגיעים במיוחד מכיוון ש:

• משטחי מוט חשופים לפעול כקולטי סיבים במהלך כל פעימה
• אטמים דינמיים יש לנקות את המוט, אך סיבים נטמעים בשפת האטם
• תותבי הנחיה מצטבר מוך דחוס המגביר את החיכוך
• פתחי נשימה לאפשר לאוויר מזוהם להיכנס לתוך גליל הצילינדר

שרשרת זיהום זו מובילה לירידה הדרגתית בביצועים:

1. הצטברות סיבים ראשונית על חלקים נעים
2. חיכוך מוגבר ויצירת חום
3. בלאי מואץ של האטם והתקשותו
4. כוח הפלט להפחתת דליפת אוויר
5. כשל מוחלט של האטם והחלפת הצילינדר

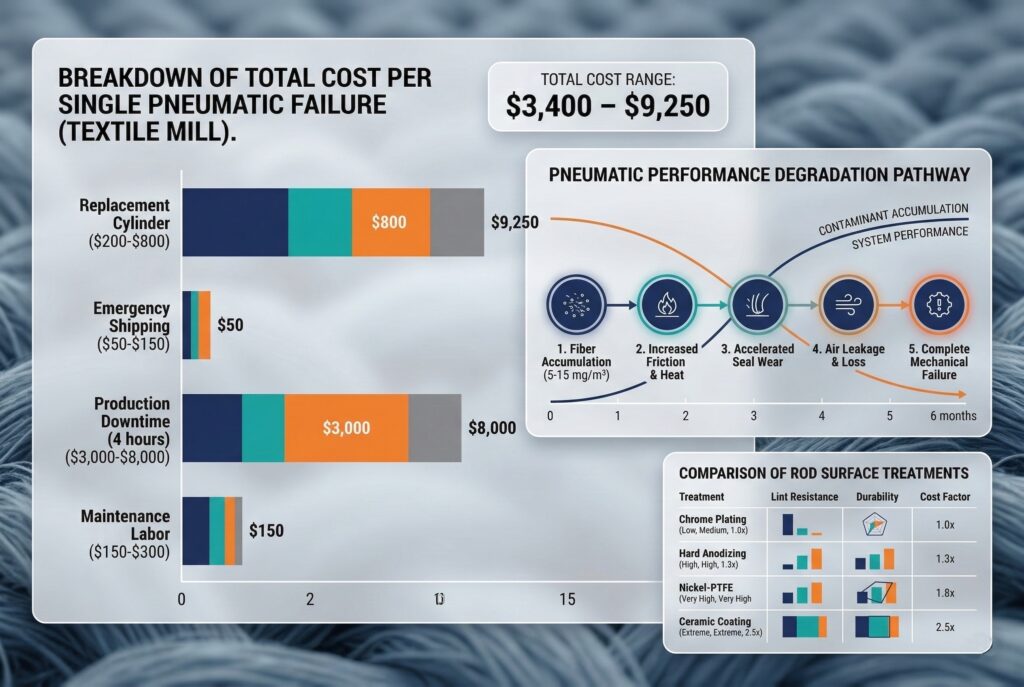

השפעת עלויות של תקלות מוקדמות

ההשפעה הכספית חורגת הרבה מעבר לחלקי חילוף. קחו בחשבון את העלות הכוללת של תקלה בצילינדר בודד:

רכיב העלות	טווח עלויות אופייני
צילינדר חלופי	$200-$800
משלוח חירום	$50-$150
זמן השבתה של הייצור (4 שעות)	$3,000-$8,000
עבודות תחזוקה	$150-$300
עלות כוללת לכל תקלה	$3,400-$9,250

כפול את זה ב-20-50 צילינדרים במתקן טיפוסי, ותקבל עלויות תחזוקה שנתיות קטסטרופליות.

מה הופך פתרון פנאומטי לעמיד באמת בפני מוך?

לא כל הצילינדרים “הכבדים” יכולים לעמוד בסביבות טקסטיל — אתה צריך עמידות בפני מוך שתוכננה במיוחד למטרה זו. 🛡️

פתרונות פנאומטיים עמידים באמת בפני מוך משלבים עיצובים ללא מוט עם צימוד מגנטי² המונעות חלקים נעים חיצוניים, מארזים אטומים בדרגת IP67 עם אטמי מבוך³, משטחי אלומיניום אנודייז מוקשחים העמידים בפני הידבקות סיבים, סינון אוויר משולב בפתחי הצילינדר, ותרכובות איטום מיוחדות כמו פוליאוריטן⁴ העמידים בפני הטמעת סיבים תוך שמירה על גמישות בטווחי טמפרטורה שונים.

תכונות עיצוב מרכזיות ליישומים טקסטיל

צילינדרים ללא מוט עם צימוד מגנטי

הפתרון היעיל ביותר הוא זה שמבטל את הבעיה במקור. צילינדרים מגנטיים ללא מוטות משתמשים במגנטים קבועים כדי להעביר כוח דרך דופן הצילינדר, כלומר אין אטמים דינמיים החשופים לסביבה.

היתרונות כוללים:

• אפס חלקים נעים חיצוניים לאסוף מוך
• חבית אטומה לחלוטין מניעת זיהום פנימי
• ללא בלאי אטם משחיקת סיבים
• מרווחי תחזוקה הוארך פי 5-10 בהשוואה לצילינדרים עם מוטות

טכנולוגיית איטום מתקדמת

כאשר יש צורך בצילינדרים עם מוטות, בחירת האטם הופכת לקריטית. הצילינדרים העמידים בפני מוך של Bepto משתמשים ב:

• אטמי פוליאוריטן כפולים עם גיאומטריה הדוחה סיבים
• מגרדים משולבים המסירים באופן פעיל את המוך שהצטבר
• חריצי איטום מיועד למנוע הצטברות סיבים
• ציפויים בעלי חיכוך נמוך הפחתת הצטברות חום

אני זוכר שעבדתי עם ג'ניפר, מנהלת הנדסה במפעל לגימור ג'ינס בג'ורג'יה. היא הייתה ספקנית לגבי היכולת של עיצוב אטם בלבד לחולל שינוי. לאחר שבדקה את הצילינדרים המשודרגים שלנו עם אטמים מיוחדים לצד הרכיבים הקיימים שלה, היא תיעדה ירידה של 65% בקריאות התחזוקה במשך שישה חודשים — הוכחה לכך שפרטי ההנדסה חשובים.

טיפולי משטח וציפויים

משטחי מוט הצילינדר והחבית ממלאים תפקיד מכריע בעמידות בפני מוך:

טיפול פני השטח	עמידות בפני מוך	עמידות	גורם העלות
ציפוי כרום סטנדרטי	נמוך	בינוני	1.0x
אנודייזציה קשה	גבוה	גבוה	1.3x
ציפוי ניקל-PTFE	גבוה מאוד	גבוה מאוד	1.8x
ציפוי קרמי	קיצוני	קיצוני	2.5x

ברוב היישומים הטקסטיל, אנודייזציה קשה מספקת את האיזון האופטימלי בין ביצועים לבין יעילות כלכלית.

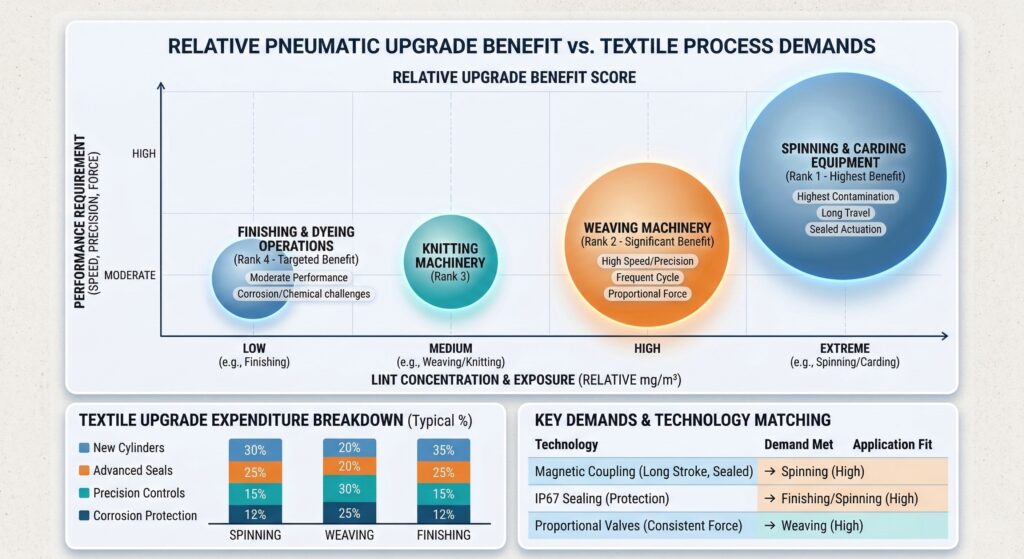

אילו יישומים טקסטיל נהנים ביותר משדרוג הפנאומטיקה?

תהליכים טקסטיל שונים יוצרים רמות זיהום שונות ודורשים פתרונות פנאומטיים ספציפיים. 🏭

פעולות הטוויה והסירוק נהנות ביותר משדרוגים עמידים בפני מוך בשל ריכוזי סיבים קיצוניים, ולאחר מכן מערכות מיקום הסירה לאריגה הדורשות תנועה מדויקת במהירות גבוהה, מערכות מתיחה לגימור בדים הדורשות כוח עקבי בתנאים של זיהום, וטיפול אוטומטי בחומרים שבו האמינות משפיעה ישירות על התפוקה — כל אלה דורשים מפרטים פנאומטיים מותאמים אישית לביצועים מיטביים.

ציוד לטוויה וסירוק

תהליכים קדמיים אלה מייצרים את הריכוזים הגבוהים ביותר של מוך. יישומים פנאומטיים קריטיים כוללים:

מיקום מסגרת נעה: דורש תנועה ליניארית מדויקת עם מיקום חוזר ונשנה. צילינדרים מגנטיים ללא מוטות מצטיינים בתחום זה, ומספקים מהלכים של 1000 מ"מ ומעלה ללא רכיבים חשופים.

מנגנוני הסרה: נדרשת הפעלה אמינה למרות חשיפה רבה לסיבים. צילינדרים קומפקטיים עם דירוג IP67 ויציאות ניפוח משולבות מונעים הצטברות.

מפעילים למערכת ניקוי: באופן אירוני, המערכות שנועדו להסיר מוך הן אלה הזקוקות להגנה הרבה ביותר. מפעילים סיבוביים אטומים עם ציפוי קרמי עומדים במחזורי הניקוי השוחקים.

מכונות אריגה וסריגה

תנועה הדדית במהירות גבוהה בשילוב עם דרישות חשיפה מתונות לסיבים:

• מיקום המעבורת: צילינדרים ללא מוט המספקים מהירות של 2+ מטר לשנייה עם דיוק של ±0.1 מ"מ
• מתח עיוות: בקרת כוח פרופורציונלית העמידה בפני שינויים בחיכוך
• בחירת תבנית: צילינדרים קומפקטיים עם תגובה מהירה ואורך חיים ארוך

פעולות גימור וצביעה

למרות שרמות המוך נמוכות יותר, יישומים אלה מתמודדים עם אתגרים נוספים הנובעים מלחות, כימיקלים וטמפרטורות קיצוניות:

• גלגלי מתיחה לבד: מבנה נירוסטה עם אטמים עמידים בפני חומרים כימיים
• כוונון רוחב מסגרת הסטנטר: צילינדרים ללא מוט עם מהלך ארוך (עד 3 מטרים)
• טיפול אוטומטי בחומרים: צילינדרים בעלי דירוג IP67 עם הגנה מפני קורוזיה

כיצד לבחור את הרכיבים הנכונים העמידים בפני מוך?

בחירת שדרוגים פנאומטיים מתאימים מחייבת הערכה שיטתית של התנאים הספציפיים שלכם. ✅

בחירה נכונה מחייבת הערכת רמות ריכוז המוך במתקן באמצעות בדיקות איכות אוויר, תיעוד דפוסי הכשל הנוכחיים של הצילינדרים ו נתוני MTBF⁵, הערכת אילוצים והגבלות הרכבה ודרישות מהלך עבור כל יישום, קביעת מהירויות מחזור נדרשות ומפרטי כוח, וחישוב העלות הכוללת של הבעלות, כולל עלויות תחזוקה — ולא רק מחיר הרכישה הראשוני.

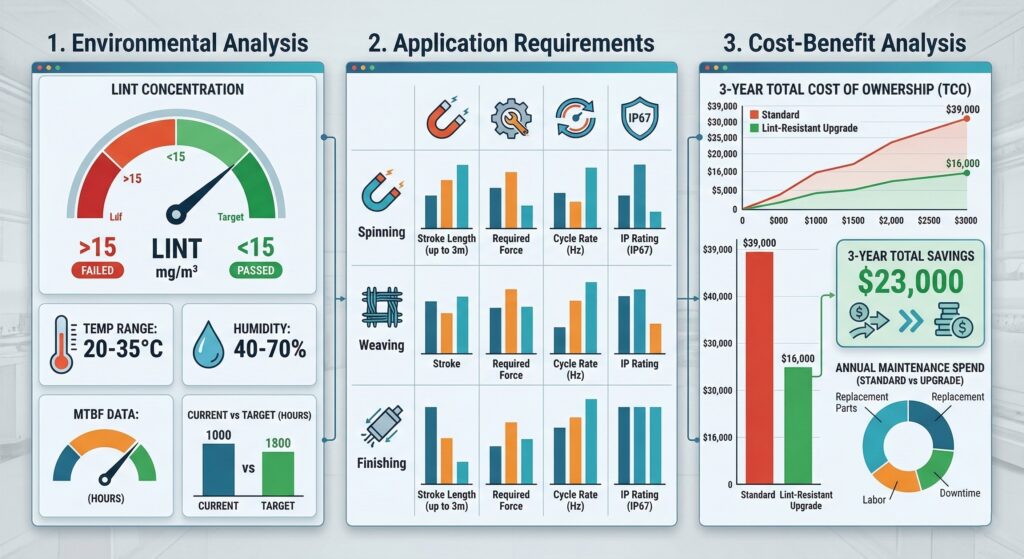

מתודולוגיית הערכה

שלב 1: ניתוח סביבתי

מדוד את תנאי ההפעלה בפועל:

• ריכוז מוך: השתמש במכשירי ניטור איכות אוויר (יעד: <5 מ"ג/מ"ק עבור תקן, <15 מ"ג/מ"ק עבור עמיד בפני מוך)
• טווח טמפרטורות: משפיע על בחירת חומר האיטום
• רמות לחות: השפעות דרישות הגנה מפני קורוזיה
• חשיפה לכימיקלים: קובע את תאימות הציפוי והאיטום

שלב 2: דרישות ההגשה

מפרט טכני של המסמך:

• אורך המכה וממדי הרכבה
• דרישות כוח (דחף ועומס צדדי)
• קצב מחזור ואחוז מחזור העבודה
• דיוק מיקום צרכים
• אורך חיים צפוי יעדים

שלב 3: ניתוח עלות-תועלת

השווה את העלות הכוללת של הבעלות, ולא רק את מחיר הרכישה:

דוגמה לחישוב עבור 10 צילינדרים:

פתרון	עלות ראשונית	תחזוקה שנתית	סה"כ לשלוש שנים
צילינדרים סטנדרטיים	$3,000	$12,000	$39,000
שדרוג עמיד בפני מוך	$5,500	$3,500	$16,000
חיסכון עם שדרוג	–	–	$23,000

יתרונות Bepto ליישומים בטקסטיל

חברתנו מתמחה באספקת חלופות חסכוניות לרכיבים OEM יקרים. עבור מפעלי טקסטיל, אנו מציעים:

• חלפים מקוריים ישירים עם עמידות משופרת בפני מוך בעלות נמוכה יותר של 40-60%
• משלוח תוך 3-5 ימים לעומת 8-12 שבועות עבור מותגים מובילים
• ייעוץ טכני לייעל את בחירת הרכיבים
• תיעוד מקיף לצוותי תחזוקה

אנו מבינים שתעשיית הטקסטיל פועלת עם רווחים נמוכים. כל דולר שנחסך בתחזוקה מתורגם ישירות לרווחים, וכל שעת השבתה שנמנעה מגנה על התחייבויות האספקה שלכם. 💰

שיטות עבודה מומלצות ליישום

בעת שדרוג מערכות הפנאומטיות שלכם:

1. התחל עם יישומים קריטיים: התמקד תחילה בתפקידים עם שיעור כישלונות גבוה
2. שמרו על מלאי חלפים: שמור 2-3 יחידות של צילינדרים קריטיים בהישג יד
3. ביצועי מסמכים: מעקב אחר שיפורים ב-MTBF כדי להצדיק שדרוגים נוספים
4. צוות תחזוקת רכבות: ודא התקנה נכונה ותחזוקה מונעת
5. הטמעת סינון אוויר: הגן על כל הרכיבים הפנאומטיים באמצעות סינון מתאים (מינימום 5 מיקרון)

מסקנה

שדרוג לפתרונות פנאומטיים עמידים בפני מוך הופך את מכונות הטקסטיל ממטרד תחזוקתי לנכס ייצור אמין, ומביא להפחתה דרמטית בזמן השבתה, בעלויות תחזוקה ותסכול תפעולי, תוך שיפור היעילות הכוללת של הציוד והתחרותיות. 🎯
