המכניקה של כוח ניתוק הצימוד המגנטי בצילינדרים ללא מוט

פס הייצור שלכם פועל בצורה מושלמת, ופתאום – בום. המנשא של הצילינדר ללא מוט נעצר בבת אחת, בעוד הבוכנה הפנימית ממשיכה לנוע. הצימוד המגנטי נפרם, והעומס שלכם נותר תקוע באמצע התנועה ולוח הזמנים של הייצור שלכם נכנס לכאוס. סף הכוח הבלתי נראה הזה הוא עקב אכילס של צילינדרים מגנטיים ללא מוט, והבנתו יכולה להיות ההבדל בין אוטומציה אמינה לבין השבתה יקרה.

מגנטי צימוד¹ כוח הפריצה בצילינדרים ללא מוט הוא העומס המרבי שהצילינדר יכול לשאת. שדה מגנטי² יכול להעביר בין הבוכנה הפנימית למנשא החיצוני לפני שהם מתנתקים. כוח זה, הנע בדרך כלל בין 50-300N בהתאם לגודל הצילינדר ועוצמת המגנט, קובע את יכולת העומס המרבית הניתנת לשימוש, והוא מושפע מגורמים כגון עובי מרווח האוויר, איכות המגנט, עומס צדדי וזיהום בין משטחים מגנטיים.

ביום שלישי שעבר קיבלתי שיחה דחופה מרבקה, מנהלת ייצור במפעל לאריזת תרופות בניו ג'רזי. הקו האוטומטי החדש שלה היה מושבת במשך יומיים בגלל שצילינדרים ללא מוטות המשיכו “להחליק” — המנשא היה נעצר בזמן שהבוכנה המשיכה לנוע בפנים. הספק OEM האשים את היישום שלה, היא האשימה את הצילינדרים, ובינתיים, החברה שלה הפסידה $35,000 דולר ליום בגלל אובדן ייצור. האשם האמיתי? אף אחד לא חישב כראוי את כוח הניתוק של הצימוד המגנטי עבור תנאי העומס הספציפיים שלה.

תוכן עניינים

• מהי כוח ניתוק של צימוד מגנטי ומדוע הוא חשוב?
• כיצד מחשבים את העומס הבטוח המרבי עבור צימוד מגנטי?
• אילו גורמים מפחיתים את עוצמת הצימוד המגנטי ביישומים אמיתיים?
• כיצד ניתן למנוע תקלות בניתוק מגנטי?

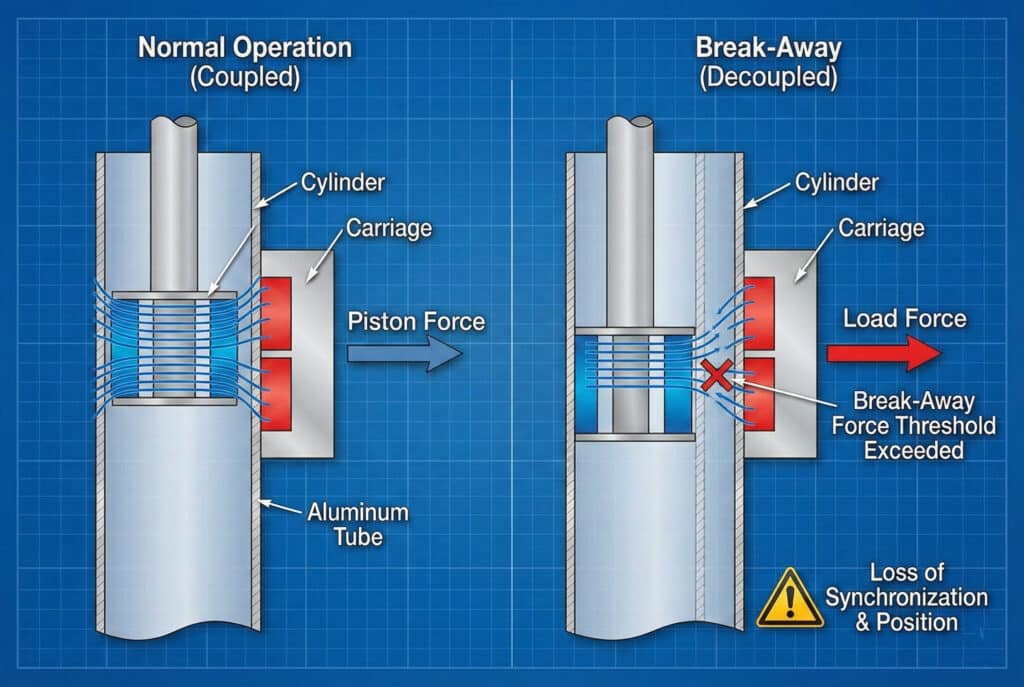

מהי כוח ניתוק של צימוד מגנטי ומדוע הוא חשוב?

צילינדרים מגנטיים ללא מוט הם פלא הנדסי — אך רק אם מבינים את המגבלה הבסיסית שלהם: החיבור המגנטי הבלתי נראה שעלול להישבר תחת עומס יתר.

כוח ניתוק הצימוד המגנטי הוא עומס הסף שבו המשיכה המגנטית בין המגנטים הפנימיים של הבוכנה למגנטים החיצוניים של המנשא כבר לא יכולה לשמור על סנכרון, מה שגורם למנשא להפסיק לנוע בעוד הבוכנה הפנימית ממשיכה לנוע. ניתוק זה פוגע בדיוק המיקום, גורם נזק לעומסים ומצריך התערבות ידנית כדי לאתחל מחדש, ולכן חשוב מאוד לפעול הרבה מתחת לגבול כוח זה בכל היישומים.

כיצד פועל צימוד מגנטי

בצילינדר מגנטי ללא מוט, שתי קבוצות של מגנטים קבועים יוצרים את הקסם:

מגנטים פנימיים מותקן על הבוכנה בתוך צינור הלחץ
מגנטים חיצוניים מותקן על הקרון מחוץ לצינור

מגנטים אלה נמשכים זה לזה דרך דופן הצינור הלא-מגנטית מאלומיניום או נירוסטה, ויוצרים כוח צימוד המעביר תנועה מהבוכנה הלחוצה אל המנשא החיצוני. אין חיבור מכני החוצה את גבול הלחץ – זהו כוח מגנטי טהור.

העיצוב האלגנטי הזה פותר את הבעיות של איטום בצילינדרים קונבנציונליים ללא מוט ומאפשר מהלכים ארוכים במיוחד. אבל יש לזה מחיר: יכולת העברת כוח מוגבלת.

הפיזיקה של העברת כוח מגנטי

כוח מגנטי פוחת באופן אקספוננציאלי עם המרחק. דופן הצינור יוצרת מרווח אוויר בין המגנטים הפנימיים והחיצוניים, ואפילו עובי דופן של 2-3 מ"מ מפחית באופן משמעותי את עוצמת הצימוד בהשוואה למגנטים הנמצאים במגע ישיר.

הקשר נוצר בעקבות חוק הריבוע ההפוך³:

$F_{מגנטי} \propto \frac{1}{d^{2}}$

משמעות הדבר היא שהכפלת מרווח האוויר מפחיתה את הכוח המגנטי ב- 75%—לא 50%! קשר אקספוננציאלי זה הופך את עוצמת הצימוד המגנטי לרגישה ביותר לעובי דופן הצינור ולכל הצטברות של זיהום.

מדוע כוח פריצה הוא חשוב

כאשר עומס היישום עולה על כוח הניתוק של הצימוד המגנטי, מתרחשים שלושה דברים רעים בו-זמנית:

1. אובדן שליטה במיקום – הכרכרה נעצרת, אך הצילינדר חושב שהיא עדיין נעה.
2. נזק לעומס – האטה פתאומית עלולה להפיל או לפגוע במוצרים עדינים
3. נדרשת איפוס מערכת – עליך לחבר מחדש את המגנטים באופן ידני, ולהפסיק את הייצור.

בקו התרופות של רבקה, כל תקלה בניתוק הצריכה הליך איפוס של 15 דקות ובדיקת איכות המוצר. עם 8-12 תקלות בכל משמרת, היא איבדה 2-3 שעות ייצור מדי יום.

כיצד מחשבים את העומס הבטוח המרבי עבור צימוד מגנטי?

הבנת המספרים מונעת את הבעיות — כך תוכלו להתאים את הגודל הנכון של צילינדרים מגנטיים ללא מוט ליישום שלכם.

חשב את קיבולת העומס הבטוחה על ידי לקיחת כוח הפריצה המדורג של היצרן והחלת מקדם בטיחות של 2.0-2.5 כדי לקחת בחשבון עומסים דינמיים, שינויים בחיכוך ותנאי העולם האמיתי. לדוגמה, צילינדר עם כוח פריצה מדורג של 200N צריך להיות מוגבל לעומס בפועל של 80-100N. תמיד יש לכלול את המסה של המנשא, חומרת ההרכבה והכלים בחישוב העומס, ולא רק את המטען.

הבנת מפרטי היצרן

כאשר אתה רואה גיליון מפרט של צילינדר מגנטי ללא מוט, כוח הניתוק מצוין בדרך כלל כ:

“כוח צימוד מגנטי: 150N” או “קיבולת עומס מרבית: 120N”

מספרים אלה מייצגים דברים שונים:

מפרט	מה זה אומר	איך להשתמש בזה
כוח פריצה	מקסימום מוחלט לפני ניתוק	לעולם אל תפעל ברמה זו
קיבולת עומס מדורגת	עומס רציף מרבי מומלץ	בטוח להפעלה רגילה
מקדם עומס דינמי	מכפיל להאצה/האטה	החל על עומסים נעים

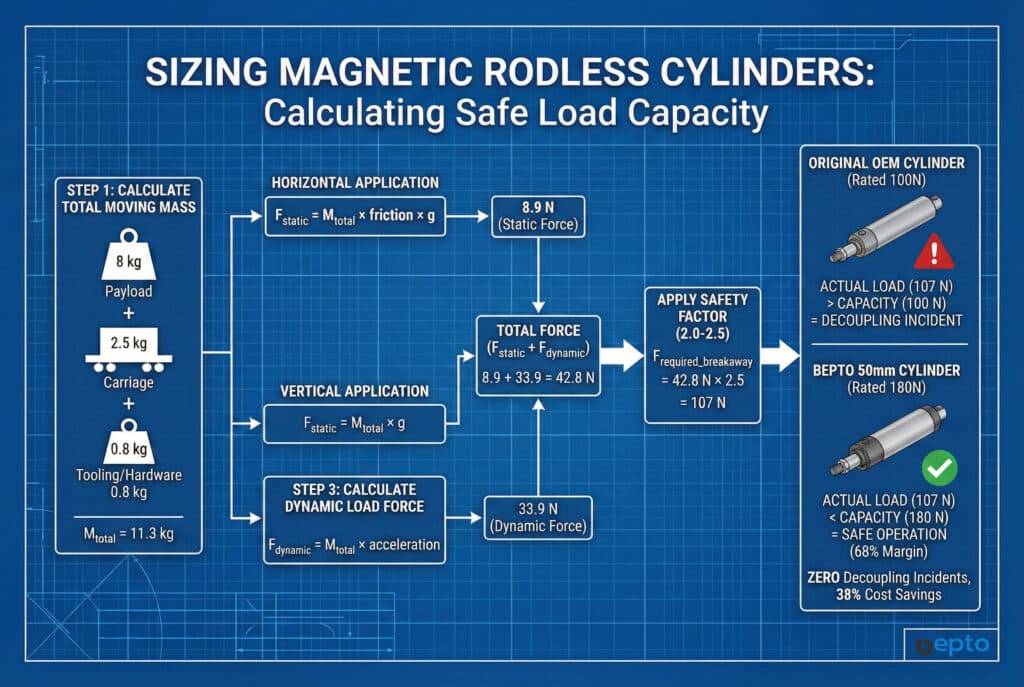

חישוב עומס שלב אחר שלב

להלן התהליך שאנו משתמשים בו ב-Bepto כדי להבטיח התאמת גודל הצילינדר:

שלב 1: חישוב המסה הכוללת הנעה

$M_{סה"כ} = M_{מטען} + M_{מרכבה} + M_{כלי עבודה} + M_{חומרה}$

אל תשכחו את המנשא עצמו — משקלו בדרך כלל 1-3 ק"ג, בהתאם לגודל הצילינדר!

שלב 2: חישוב כוח העומס הסטטי

ליישומים אופקיים:

$F_{static} = M_{total} \times \mu \times g$

מקדם חיכוך אופייני למדריכים מדויקים: 0.05-0.10

ליישומים אנכיים:

$F_{static} = M_{total} \times g$

איפה $g$ = 9.81 מטר/שנייה²

שלב 3: חישוב כוח העומס הדינמי

במהלך האצה והאטה:

$F_{דינמי} = M_{סך הכל} \times a$

האצה אופיינית של צילינדר פנאומטי: 2-5 מטר/שנייה²

שלב 4: החל את מקדם הבטיחות

$F_{breakaway} = (F_{static} + F_{dynamic}) \times SF$

מקדם בטיחות מומלץ: 2.0-2.5

דוגמה מהעולם האמיתי: קו התרופות של רבקה

בואו ננתח את הבקשה של רבקה שגרמה לכל הבעיות:

ההגדרה שלה:

• מטען: 8 ק"ג אריזות תרופות
• משקל המנשא: 2.5 ק"ג
• תושבת הרכבה: 0.8 ק"ג
• כיוון אופקי
• מהירות מחזור: 0.6 מטר/שנייה
• האצה: ~3 מטר/שנייה²

החישוב:

משקל כולל:

$M_{סה"כ} = 8 + 2.5 + 0.8 = 11.3 \ \text{ק"ג}$

כוח חיכוך סטטי (אופקי):

$F_{static} = 11.3 \times 0.08 \times 9.81 = 8.9 \ \text{N}$

כוח תאוצה דינמי:

$F_{דינמי} = 11.3 \times 3 = 33.9 \ \text{N}$

כוח כולל עם מקדם בטיחות (2.5):

$F_{נדרש} = (8.9 + 33.9) \times 2.5 = 107 \ \text{N}$

הבעיה: הצילינדר המקורי שלה היה מדורג בכוח פריצה של 100N. היא פעלה ב 107% של קיבולת! לא פלא שזה המשיך להתנתק.

הפתרון: ציינו את הצילינדר המגנטי ללא מוט של Bepto בקוטר 50 מ"מ עם כוח פריצה של 180N, מה שמקנה לה מרווח בטיחות נוח של 68%. תוצאה: אפס תקריות ניתוק במשך שלושה חודשי פעולה, בנוסף לחיסכון בעלויות של 38% בהשוואה להחלפה מקורית.

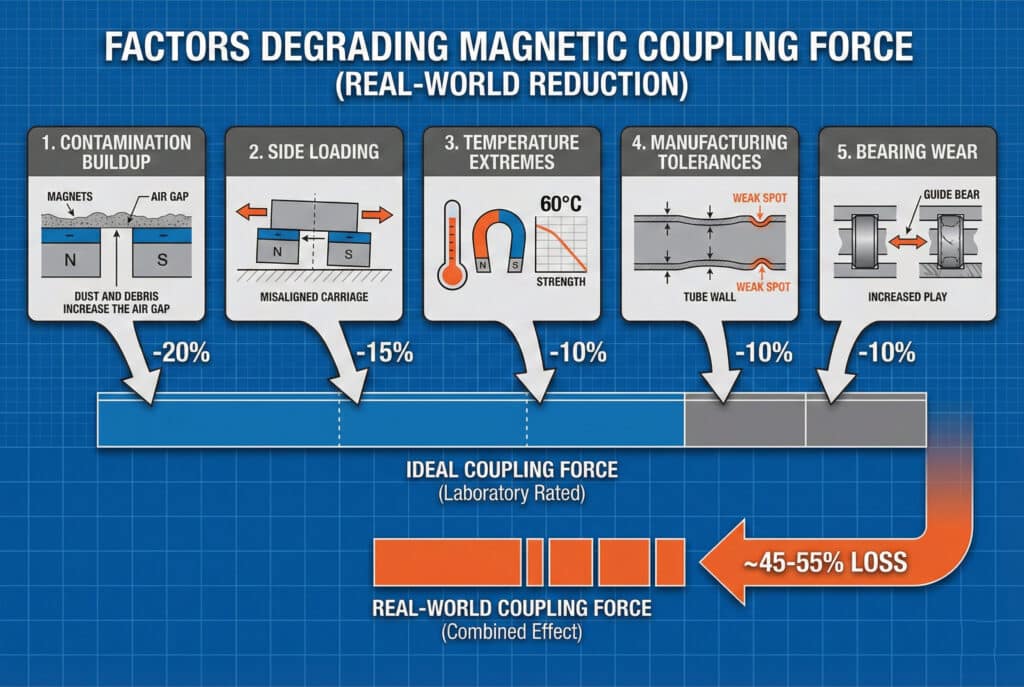

אילו גורמים מפחיתים את עוצמת הצימוד המגנטי ביישומים אמיתיים? ⚠️

כוח הניתוק המדורג נמדד בתנאי מעבדה אידיאליים — גורמים בעולם האמיתי עלולים להפחית אותו ב-30-50%, ולכן גורמי בטיחות הם קריטיים.

חמישה גורמים עיקריים פוגעים בעוצמת הצימוד המגנטי: (1) הצטברות זיהום בין משטחים מגנטיים המפחיתה את יעילות הצימוד, (2) עומס צדדי היוצר חוסר יישור וחלוקה לא אחידה של הכוח המגנטי, (3) טמפרטורות קיצוניות המשפיעות על עוצמת המגנט, (4) שינויים בעובי דופן הצינור כתוצאה מסטיות בייצור, ו-(5) בלאי של מיסבי ההנחיה הגורם להגדלת מרווח האוויר בין מערכי המגנטים. כל גורם יכול להפחית את כוח הצימוד ב-10-20% בנפרד, והם מצטברים כאשר קיימים מספר גורמים.

גורם #1: זיהום ופסולת

זהו הגורם השקט לפגיעה בעוצמת הצימוד המגנטי. חלקיקי מתכת, אבק ופסולת מצטברים על משטח הצינור בין המגנטים, מה שמגדיל למעשה את מרווח האוויר.

השפעת הזיהום:

• שכבת פסולת בעובי 0.5 מ"מ: הפחתת כוח של ~15%
• שכבת פסולת בעובי 1.0 מ"מ: הפחתת כוח של ~30%
• שכבת פסולת בעובי 2.0 מ"מ: הפחתת כוח של ~50%

בסביבות מאובקות כמו נגרות, עיבוד מתכות או אריזה, זיהום עלול להפחית את כוח הצימוד ב-20-40% בתוך שבועות ספורים מההתקנה.

גורם #2: העמסה צדדית

עומסים צדדיים מתרחשים כאשר העומס אינו מותאם באופן מושלם לציר הצילינדר. הדבר יוצר חלוקת כוח לא אחידה על פני הצימוד המגנטי.

מקורות נפוצים של עומס צדדי:

• תושבות הרכבה שאינן מכוונות כהלכה
• חיבור עומס לא מרכזי
• שחיקה במסילת ההנחיה יוצרת משחק
• כוחות תהליך ניצבים לתנועה

אפילו 5° של חוסר יישור עלול להפחית את כוח הצימוד היעיל ב-15-20%.

גורם #3: השפעות הטמפרטורה

מגנטים קבועים מאבדים מכוחם בטמפרטורות גבוהות ועלולים להינזק באופן בלתי הפיך מחום קיצוני.

טמפרטורה	עוצמת מגנט ניאודימיום	עוצמת מגנט פרית
20°C (68°F)	100% (קו בסיס)	100% (קו בסיס)
60°C (140°F)	~90%	~95%
100°C (212°F)	~75%	~88%
150°C (302°F)	~50% (סיכון לנזק בלתי הפיך)	~75%

רוב הצילינדרים המגנטיים התעשייתיים ללא מוט משתמשים מגנטים ניאודימיום⁴ מדורג לטמפרטורת פעולה של 80°C (176°F).

גורם #4: סבילות ייצור

עובי דופן הצינור אינו אחיד לחלוטין. שינויים של ±0.1-0.2 מ"מ הם נורמליים, אך הם משפיעים על הצימוד המגנטי:

• קטע קיר עבה יותר: כוח צימוד מופחת
• קטע דופן דק יותר: כוח צימוד מוגבר (אך צינור חלש יותר)

זה יוצר “נקודות חזקות” ו“נקודות חלשות” לאורך אורך המכה. הצילינדר יתנתק בנקודה החלשה ביותר, ללא קשר לעוצמת החיבור הממוצעת.

גורם #5: בלאי מיסבים

עם בלאי המסבים המנחים לאורך זמן, המנשא מפתח משחק — ומתרחק מעט ממשטח הצינור. הדבר מגדיל את מרווח האוויר בין מערכי המגנטים.

התקדמות שחיקה אופיינית:

• צילינדר חדש: מרווח 0.05 מ"מ
• לאחר 500,000 מחזורים: מרווח של 0.15 מ"מ (+10% אובדן כוח)
• לאחר 2,000,000 מחזורים: מרווח של 0.30 מ"מ (+20% אובדן כוח)

זו הסיבה שצילינדרים שעבדו היטב במשך חודשים יכולים פתאום להתחיל להתנתק — בלאי המסבים הפחית בהדרגה את עוצמת הצימוד מתחת לדרישות הכוח של היישום שלכם.

השפעות משולבות: המציאות בעולם האמיתי

גורמים אלה אינם מתרחשים בנפרד — הם מצטברים:

דוגמה לתרחיש:

• זיהום: -20%
• עומס צדדי קל: -15%
• פעולה ב-50°C: -10%
• בלאי מיסבים: -10%

הפחתה כוללת: ~45% מכוח הצימוד המדורג!

לכן מקדם בטיחות של 2.0-2.5 אינו מוגזם — הוא הכרחי לאמינות לטווח ארוך. ️

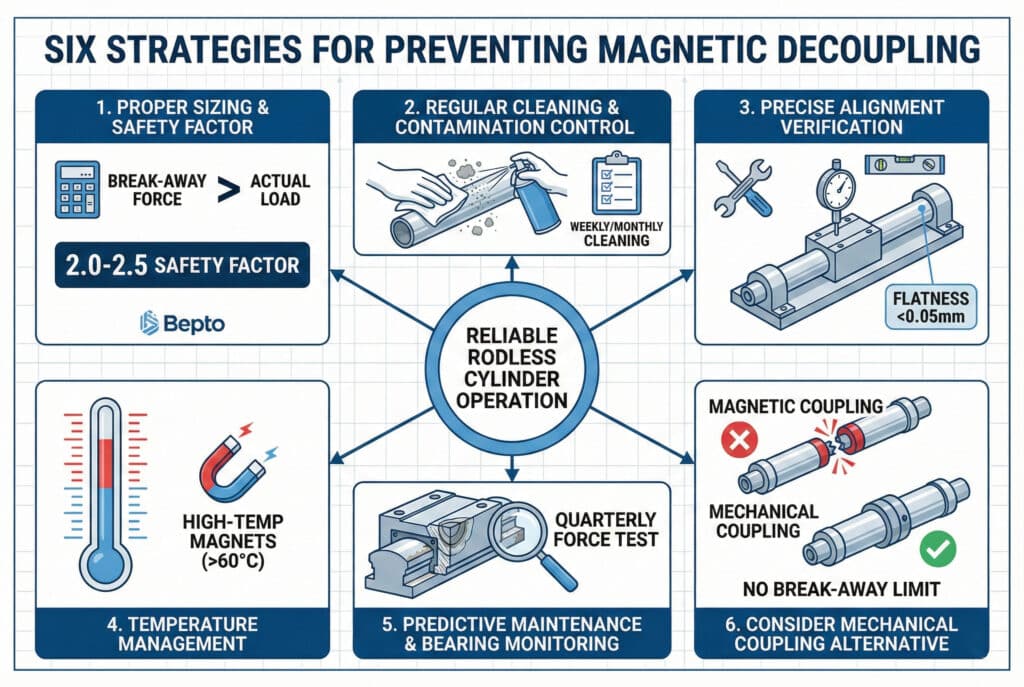

כיצד ניתן למנוע תקלות בניתוק מגנטי?

מניעה היא הרבה יותר זולה מאשר התמודדות עם השבתות ייצור — להלן אסטרטגיות מוכחות מתוך 15 שנות ניסיון בשטח.

מנעו ניתוק מגנטי באמצעות חמש אסטרטגיות מרכזיות: (1) התאימו את גודל הצילינדרים כראוי עם מקדם בטיחות של 2.0-2.5 על כוח הניתוק, (2) יישמו לוחות זמנים קבועים לניקוי כדי למנוע הצטברות זיהום, (3) ודאו יישור מדויק במהלך ההתקנה ובדקו אותו מעת לעת, (4) בחרו צילינדרים עם דירוג טמפרטורה מתאים לסביבה שלכם, ו-(5) עקבו אחר בלאי המסבים והחליפו את המרכבות לפני שכוח הצימוד יורד מתחת לרמות הבטיחות. ליישומים קריטיים, שקלו שימוש בצילינדרים מכניים ללא מוטות צימוד, המבטלים לחלוטין את מגבלת כוח הפריצה.

אסטרטגיה #1: קביעת גודל ראשוני מתאים

זה המקום שבו רוב הבעיות מתחילות — או נמנעות. השתמש בשיטת החישוב המפורטת בסעיף 2 בקפדנות:

רשימת בדיקה למידות:
✅ חישוב המסה הכוללת הנעה (כולל המרכבה והחומרה)
✅ קביעת כוחות התאוצה המרביים
✅ החל מקדם בטיחות של 2.0-2.5
✅ בחר צילינדר עם כוח פריצה העולה על הדרישה המחושבת
✅ תיעוד הנחות לעיון עתידי

אל תנסו לחסוך $200 על צילינדר קטן יותר אם הדבר יביא אתכם לקצה גבול הקיבולת. הפסקת הייצור הראשונה תעלה פי 10 מסכום זה.

אסטרטגיה #2: בקרת זיהום

יש ליישם לוח זמנים לניקוי בהתאם לסביבה:

סוג הסביבה	תדירות הניקוי	שיטה
חדר נקי / תרופות	חודשי	לנגב עם אלכוהול איזופרופיל
ייצור כללי	פעמיים בשבוע	אוויר דחוס + מטלית
אבק (נגרות, אריזה)	שבועי	ואקום + אוויר דחוס + ניגוב
חיתוך/טחינה של מתכת	כל 2-3 ימים	סריקה מגנטית + מחיקה

טיפ למקצוענים: השתמש בכלי מגנטי להסרת חלקיקים ברזליים לפני שהם מצטברים על פני השטח של הצינור. התהליך אורך 30 שניות ומונע 90% של בעיות הקשורות לזיהום.

אסטרטגיה #3: אימות יישור

חוסר יישור הוא מצטבר — טעויות קטנות בכל נקודת הרכבה מצטברות לעומס צדדי משמעותי.

שיטות עבודה מומלצות להתקנה:

• השתמש במשטחי הרכבה מעובדים בדיוק רב (שטוחות <0.05 מ"מ)
• בדוק את היישור באמצעות מחוונים במהלך ההתקנה
• ודא שהעגלה נעה בחופשיות ביד לפני חיבור העומס
• בדוק שוב את הכיוון לאחר 100 שעות פעולה (תקופת התייצבות).
• מדידות יישור מסמכים לעיון עתידי

אסטרטגיה #4: ניהול טמפרטורה

אם היישום שלך פועל בטמפרטורות קיצוניות:

לסביבות חמות (>60°C):

• ציין מגנטים עמידים בטמפרטורות גבוהות (מדורגים ל-120-150°C)
• הוסף מגני חום בין מקור החום לצילינדר
• השתמש בקירור אוויר מאולץ במידת הצורך
• ניטור טמפרטורת ההפעלה בפועל באמצעות חיישנים

לסביבות קרות (<0°C):

• מפרט המגנט כולל ביצועים בטמפרטורות נמוכות
• השתמש בחומרי סיכה סינתטיים המתאימים לטווח הטמפרטורות
• אפשר תקופת חימום לפני הפעלה במהירות גבוהה

אסטרטגיה #5: תחזוקה חזויה

אל תחכו לכישלונות — עקבו אחר המצב והחליפו לפני שתתעוררו בעיות:

בדיקה חודשית:

• בדוק אם יש רעשים חריגים במהלך הפעולה
• ודא תנועה חלקה לאורך כל המכה
• חפשו הצטברות של זיהום
• בדיקת משחק יתר במיסבי המרכבה

מדידה רבעונית:

• מדידת כוח הפריצה בפועל באמצעות מאזניים קפיציים
• השווה לבסיס (צריך להיות >80% של המקור)
• אם מתחת ל-80%, תזמן החלפת מרכבה

אסטרטגיה #6: שקול חלופות לצימוד מכני

ביישומים שבהם מגבלות הצימוד המגנטי מהוות בעיה, צילינדרים מכניים ללא מוט צימוד מבטלים לחלוטין את בעיית כוח הניתוק:

יתרונות הצימוד המכני:

• אין מגבלת כוח פריצה (קיבולת עומס = דחף הבוכנה)
• לא מושפע מזיהום בין מגנטים
• אין רגישות לטמפרטורה של הצימוד
• עלות נמוכה יותר מאשר צימוד מגנטי

יתרונות וחסרונות של צימוד מכני:

• נדרש אטם הזזה דרך גבול הלחץ
• חיכוך מעט גבוה יותר מאשר צימוד מגנטי
• תחזוקה נוספת של מערכת האיטום

ב-Bepto, אנו מציעים את שני הסוגים ומסייעים ללקוחות לבחור בהתאם לדרישות היישום הספציפיות שלהם — ולא רק על סמך המלאי הקיים.

הפתרון ארוך הטווח של רבקה

לאחר שפתרנו את הבעיה המיידית שלה באמצעות גלילים מגנטיים בגודל מתאים, יישמנו גם את הדברים הבאים:

✅ לוח זמנים לניקוי שבועי (סביבה פרמצבטית)
✅ הליך אימות יישור ברשימת הבדיקות לתחזוקה
✅ בדיקת כוח פריצה רבעונית
✅ תיעוד של כל שינויי העומס לצורך הערכה מחודשת

תוצאות חצי שנתיות:

• אפס תקריות ניתוק
• 99.7% זמן פעולה בפעולות הקשורות לצילינדרים
• $180,000 חסכו לעומת תקלות OEM מתמשכות וזמן השבתה
• רבקה קיבלה קידום על פתרון הבעיה “הבלתי פתירה”

מסקנה

כוח הניתוק של הצימוד המגנטי אינו תופעה מסתורית — זהו פרמטר הנדסי שניתן לחשב ולנהל. התאם את הגודל כראוי עם גורמי בטיחות מתאימים, שמור על ניקיון, ודא יישור, ופקח על הביצועים. פעל לפי עקרונות אלה, והצילינדרים המגנטיים ללא מוט שלך יספקו שנים של שירות אמין.
