空圧部品に間違ったステンレス鋼グレードを指定し ても、シリンダー本体に穴が開いたり、バルブステ ムが焼き付いたり、フィッティングが衛生監査で不合格に なったりするまで、そのことに気づかないでしょう。その時までに、その材料決定のコストは10倍になっています。. 空圧部品にSS304とSS316のどちらを使用するかは、「どちらが良いか悪いか」という問題ではありません。. このガイドでは、自信を持って電話をかけるためのフレームワークを紹介する。🎯
SS304は、コスト効率が重視され、塩化物への暴露が最小限であるほとんどの標準的な工業用空気圧用途に適した選択です。SS316は、塩化物イオン、強力な洗浄剤、厳しい衛生基準が存在する海洋、化学、食品加工、製薬環境では必須です。.
ノルウェーのベルゲンにある水産加工工場のシニア・メンテナンス・エンジニア、トーマス・エリクセンのことを考えてみよう。彼の空圧シリンダーはSS304で指定されていた。しかし、設置から8ヵ月も経たないうちに、シリンダー本体とバルブ継手に孔食が発生した。原因は、毎日の高圧海水洗浄でした。これらの部品をSS316相当品に交換することで、問題は完全に解決した。この教訓により、彼は1回の完全生産停止を余儀なくされた。この教訓により、彼は1回の生産停止を経験した。🔧
Table of Contents
- 空気圧用途におけるSS304とSS316の金属学的な違いとは？
- どの空気圧機器用途がSS304よりSS316を必要とするか？
- 塩化物への暴露がSS304空気圧部品に及ぼす経時的影響とは？
- 空気圧システム設計において、SS316の性能と高いコストとのバランスは？
空気圧用途におけるSS304とSS316の金属学的な違いとは？
正しい材料を選択する前に、この2つの合金を化学的なレベルで実際に分けているものを理解する必要があります。なぜなら、その違いは、ほとんどのエンジニアが思っている以上に具体的で、重大なものだからです。⚙️

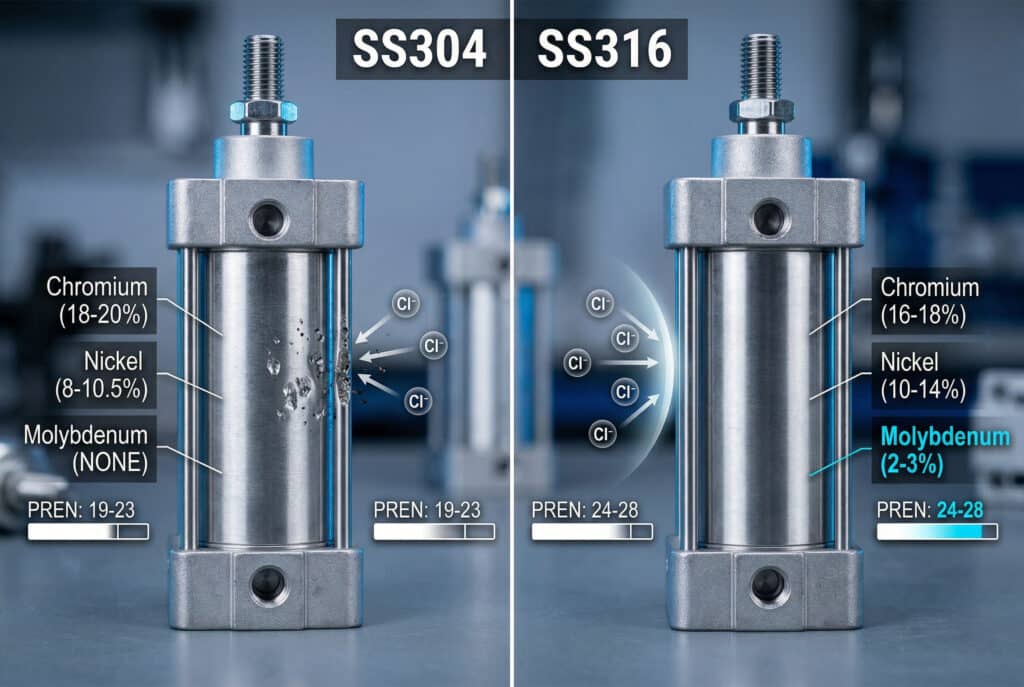

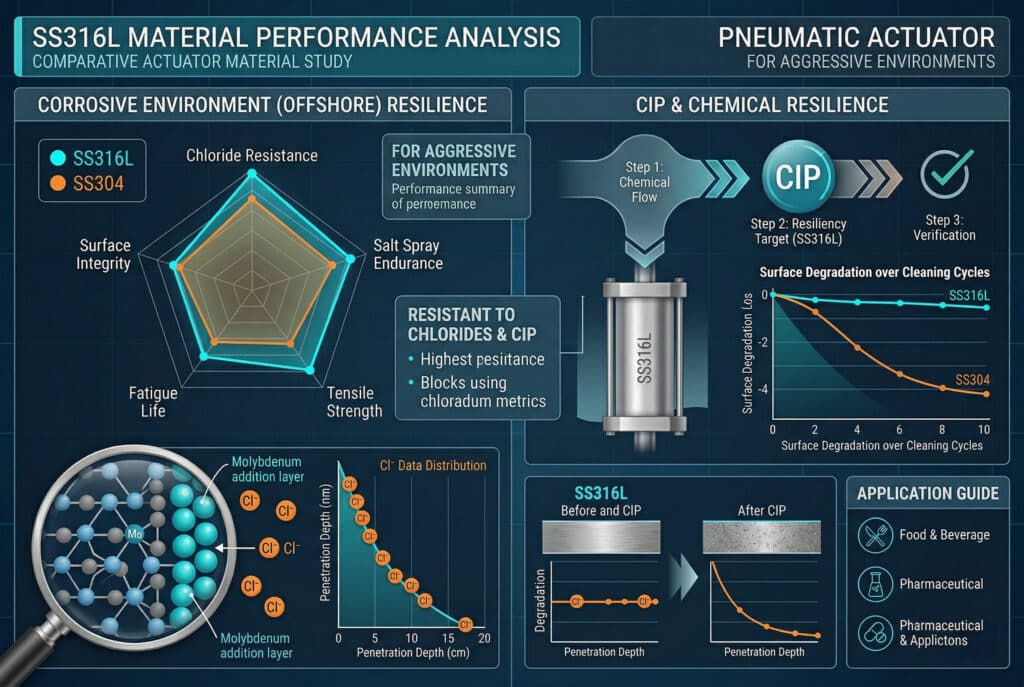

SS304とSS316の決定的な違いは、2-3%の添加である。 モリブデン1 への耐性を劇的に向上させた。 塩化物誘起孔食2 と隙間腐食 - 過酷な環境におけるステンレス鋼製空圧部品の主な故障モード。.
合金組成の比較
| 要素 | SS304 | SS316 | 耐食性への影響 |
|---|---|---|---|
| クロム（Cr） | 18 - 20% | 16 - 18% | 不動態酸化膜を形成 |
| ニッケル（Ni） | 8 - 10.5% | 10 - 14% | オーステナイト組織の安定化 |
| モリブデン (Mo) | なし | 2 - 3% | 耐塩化物孔食性 |
| カーボン（C） | ≤ 0.08% | ≤ 0.08% | 感作抑制 |
| マンガン (Mn) | ≤ 2% | ≤ 2% | オーステナイト安定剤 |
SS316のモリブデン添加が決定的な要因である。を強化する。 不動態酸化物層3 特に、ステンレス鋼製空圧部品の孔食、隙間腐食、応力腐食割れの原因となる塩化物イオン攻撃に対するものである。.
機械的特性：両者は違うのか？
ほとんどの空圧部品設計の目的において、SS304とSS316は機械的にほぼ同一である：
| 不動産 | SS304 | SS316 |
|---|---|---|
| 引張強度 | 515 MPa | 515 MPa |
| 降伏強度 | 205 MPa | 205 MPa |
| 硬度（ブリネル） | 201 HB | 217 HB |
| 最高使用温度. | 870°C | 870°C |
| 加工性 | グッド | やや低い |
このようにメカニカル・プロファイルがほぼ同じであるため、SS316の性能差を正当化することはできない。 仕様の決定は、構造的な能力ではなく、純粋に腐食環境に関するものである。. SS304で十分なところにSS316を指定す ることは、機能的な利点がないのに20-35%材 料の割増金を支払うことにほかならない。💰
耐孔食性等価数(PREN)
材料エンジニアは、次のような使い方をする。 耐孔食性等価数（PREN）4 を使って耐孔食性を定量化した：
- SS304 PREN： ~19-23
- SS316 PREN： ~24-28
PRENが高いほど、塩化物による孔食に対する耐性が高いことを意味する。塩化物濃度が200ppmを超える環境では、SS304のPRENは不働態層を長期間維持するには不十分である。.
どの空気圧機器用途がSS304よりSS316を必要とするか？
これは、工場の現場で最も重要な現実的な問題である。用途別にわかりやすく説明しよう。🔍
SS316は、直接または間接的な塩化物への暴露、過酷な化学洗浄サイクル、または食品接触や製薬環境での優れた耐食性を要求する規制衛生基準を伴う空気圧アプリケーションでは、オプションではなく必須です。.
SS316必須アプリケーション
海洋およびオフショア環境
塩気だけで、12～18ヶ月以内にSS304に孔食が発生するのに十分な塩化物濃度を持つ。オフショアプラットフォーム、船舶甲板設備、沿岸処理施設の空気圧アクチュエータは、基本仕様としてSS316でなければならない。.
🧪 化学処理
塩素系溶剤、塩酸蒸気、漂白剤ベースの洗浄剤、塩化物を含むプロセス液が使用される環境では、SS316が必要です。間接的な蒸気暴露でさえ、時間の経過とともにSS304を損なうのに十分です。.
食品・飲料加工 🍖 食品・飲料加工
CIP（クリーン・イン・プレイス）5 およびSIP（Sterilize-In-Place）プロトコルは、通常100～500ppmの濃度の塩素系除菌剤を使用する。この濃度で毎日使用すると、SS304シリンダー本体とバルブ本体は1～2年で腐食します。SS316は業界標準であり、多くの市場で規制要件となっています。.
医薬品製造 💊 医薬品製造
FDAおよびEUのGMPガイドラインでは、製品に接触し、洗浄にさらされるすべての空気圧部品にSS316L（低炭素タイプ）を使用することが義務付けられています。L “指定（≤0.03%カーボン）は、溶接中の感作を防止し、これは加工されたマニホールドアセンブリにとって重要です。.
養殖業と水産加工業
ベルゲンのトーマスが発見したように、海水の洗浄環境はステンレス鋼にとって最も過酷な環境である。ここではSS316は譲れない。.
SS304で十分な場合
| 申請 | 環境 | 正しいグレード |
|---|---|---|
| 自動車組立 | 乾燥した、空調管理された | SS304 |
| 電子機器製造 | クリーンルーム、化学薬品なし | SS304 |
| 一般包装 | 常温、ウォッシュダウンなし | SS304 |
| 繊維機械 | 乾燥した繊維環境 | SS304 |
| 木工オートメーション | 乾燥、埃っぽい | SS304 |
| 食品加工（ウォッシュダウン） | 塩素ベースのCIP | SS316 |
| マリン／オフショア | 塩気／海水 | SS316 |
| 化学プラント | 塩化物蒸気 | SS316 |
| 医薬品 | GMP規制 | SS316L |
塩化物への暴露がSS304空気圧部品に及ぼす経時的影響とは？
故障のメカニズムを理解することで、部品が致命的な故障に至る前に早期の警告サインを認識することができ、次の故障が発生する前にSS316にアップグレードするためのビジネスケースを作ることができます。💡
塩化物イオンは、受動的な酸化クロム層を貫通して不安定化させることで、SS304空気圧部品を攻撃し、加速度的に内側に進行する孔食を開始します。.

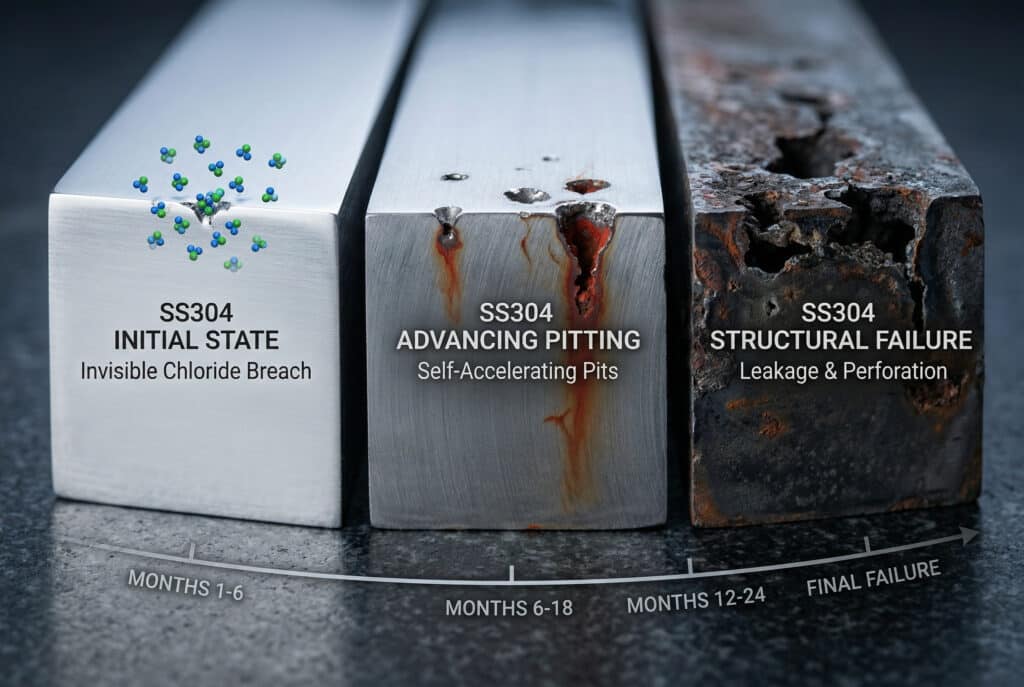

SS304の塩化物アタック経過
ステージ1 - パッシブ・レイヤーのブリーチ（1～6ヵ月目）
塩化物イオンは表面の欠陥、加工痕、隙間に集中する。局所的に酸化クロム層から酸素を置換し、活性化部位を形成する。この段階では目に見える損傷はない。⚠️
ステージ2 - ピット入門（6カ月目～18カ月目）
活性化部位にマイクロピットが形成される。ピット内部は周囲の表面に対して陽極となり、自己加速型の電気化学セルを形成する。ピットは表面に現れるよりも早く成長する。.
第3段階-目に見える孔食と隙間腐食（12～24ヵ月目）
表面の孔食は目に見えるようになります。隙間腐食は、Oリングシートの下、ねじ接続部、取り付け金具の下など、まさに空気圧コンポーネントのシーリングの完全性にとって最も重要な場所で発生します。.
ステージ4 - 構造とシーリングの欠陥
ピットの貫通により、シリンダー壁の厚さやバルブボディの完全性が損なわれる。Oリングシートが不規則になり、漏れを引き起こす。ひどい場合は、壁貫通孔が開きます。この段階では、交換が唯一の選択肢です。.
グレード選択無視の本当の代償
食品加工環境における20ポジションの空気圧システムの分かりやすいコスト比較です：
| シナリオ | コンポーネント・コスト | 交換サイクル | 5年間の総費用 |
|---|---|---|---|
| SS304（グレード違い） | 先行投資額を抑える | 18ヶ月ごと | 非常に高い（3回の交換＋ダウンタイム） |
| SS316（正しい等級） | 25-35%の方が高い | 8～12歳 | 全体的に大幅に低い |
| ベプトSS316の交換 | 20-30%（純正SS316以下 | 8～12歳 | 最も低い総コスト✅。 |
計算は明白です。塩化物にさらされる環境では、SS316は割高ではなく、5年間の経済的な選択です。.
空気圧システム設計において、SS316の性能と高いコストとのバランスは？
システム内のすべての部品がSS316である必要はなく、必要でないにもかかわらず一律にSS316を指定するのは単なる無駄です。このことを戦略的に考えるよう、お客様にアドバイスしています。📋
直接環境にさらされる部品やシーリングが重要な表面にはSS316を選択的に適用し、内部または保護された部品にはSS304を使用することで、材料仕様を最適化します。このハイブリッドアプローチは、ブランケットSS316仕様よりも15-25%低いシステム総コストで完全な腐食保護を実現します。.
選択的仕様のフレームワーク
SS316を指定する：
- 外部シリンダーボディとエンドキャップ（直接洗浄にさらされる）
- バルブボディとマニホールドブロック（化学接触面）
- 洗浄ゾーンの境界にある継手とコネクター
- Oリングやねじの界面にすきまのある部品
SS304は以下の用途に使用できる：
- 完全密閉式シリンダーアセンブリの内部ピストンロッド
- 保護された筐体への取り付けブラケット
- 外部に露出しないマニホールド内部通路
- 同一施設内の乾燥した気候管理されたゾーンにある部品
コスト重視の調達戦略の導入
クレア・ホフマンを紹介しよう。そう、以前の対談で会ったシュトゥットガルトのクレアだ。ドイツの乳製品加工業者向けに装置を供給する契約で、全工程でSS316空圧仕様を要求されたのだ。彼女のOEMサプライヤーのSS316の価格設定は、彼女の見積もり18%を予算オーバーに追い込み、契約を失う恐れがあった。.
SS316空圧シリンダーとバルブの調達をBeptoに切り替えることで、OEMのSS316価格と比較して部品コストを28%削減しました。. 彼女は契約を勝ち取り、マージンを維持し、それ以来、すべての食品産業機械製造においてBepto SS316コンポーネントを標準化している。. 🎉
Bepto SS304 vs. SS316 空気圧コンポーネント：参考価格
| コンポーネントタイプ | OEM SS304 | OEM SS316 | ベプトSS304 | ベプトSS316 |
|---|---|---|---|---|
| コンパクトシリンダ（Ø32） | $45 - $80 | $65 - $115 | $28 - $52 | $40 - $72 |
| 電磁弁本体 | $55〜$95 | $80 - $140 | $35 - $60 | $50 - $88 |
| プッシュイン・フィッティング（G1/4） | $4 - $8 | $6 - $12 | $2.50 - $5 | $3.80 - $7.50 |
| フィルターレギュレーター本体 | $70 - $130 | $100 - $185 | $45 - $85 | $65 - $118 |
Beptoのステンレス鋼部品はすべて、合金組成を確認する材料試験証明書（MTC）付きで供給されます。✅
Conclusion
空気圧部品にSS304とSS316のどちらを使用するかは、判断材料ではありません。塩化物暴露レベルを特定し、科学的に必要な部分にはSS316を適用し、そうでない部分にはSS304を使用します。🏆
空気圧機器用SS304とSS316の選択に関するFAQ
Q1: 洗浄に直接さらされないのであれば、食品加工施設でSS304空圧部品を使用できますか？
はい-SS304は、洗浄スプレー、洗浄剤、または食品の湿気と直接接触しない、食品施設の乾燥した保護ゾーンに設置される空気圧部品に許容される。.
しかし、実際には、食品施設内の「保護ゾーン」が、書類上で見かけられるほど隔離されていることは稀である。CIP作業によるエアロゾルの移動は、時間の経過とともにSS304に孔食を生じさせるのに十分な塩化物濃度をもたらす可能性があります。疑問がある場合は、SS316をご指定ください。Bepto価格でのコスト差は十分小さいため、衛生監査の失敗や早期の部品交換のリスクを正当化できることはほとんどありません。🛡️
Q2: SS316Lとは何ですか？また、どのような場合に空気圧部品に標準のSS316の代わりに必要ですか？
SS316Lは、SS316の低炭素変種（炭素≤0.03%に対して≤0.08%）であり、鋭敏化（溶接中に発生し、局部的な耐食性を低下させる粒界における炭化クロム析出）を防止する。.
SS316Lは、溶接された空気圧マニホールドアセンブリ、加工されたシリンダーボディ、および製薬または高純度用途で製造中に熱処理を受けるあらゆる部品に特に必要とされます。溶接されない標準的な機械加工または鋳造の空圧部品には、標準的なSS316が同等の腐食性能を若干低いコストで提供します。🔩
Q3: 空圧部品サプライヤーがSS316を供給しており、SS304と誤表示されていないことを確認するにはどうすればよいですか？
EN 10204 3.1または3.2規格に準拠した材料試験証明書（MTC）を必ず要求してください。この証明書には、部品に使用されている特定の材料バッチについて、第三者によって検証された化学組成データが記載されています。.
Beptoでは、すべてのステンレス鋼空気圧部品にEN 10204 3.1 MTCを標準提供しています。SS316は陽性反応を示しますが、SS304は陽性反応を示しません。重要な用途では、蛍光X線（XRF）分析により、30秒以内で合金を確認することができます。✅
Q4: SS316は、SS304と比較して、空気圧機器のメンテナンスに何か違いがありますか？
いいえ - SS316とSS304の空気圧コンポーネントは、シール交換、潤滑、および通常の動作条件下での検査間隔について、同一のメンテナンス手順に従います。.
重要なメンテナンスの違いは、厳しい環境下での検査頻度である：SS304は6ヶ月毎に孔食の点検が必要ですが、SS316は同じ環境下でも年1回の点検で済みます。このメンテナンス負担の軽減は、それ自体が測定可能なコスト削減であり、塩化物暴露用途におけるSS316の優れた総所有コストに貢献します。⏱️
Q5: Beptoのステンレススチール製空圧シリンダーとバルブは、SMC、Festo、Parkerのステンレススチール製モデルと直接交換できますか？
はい - Beptoのステンレス鋼空気圧シリンダーとバルブは、SMC、Festo、Parker、Norgren、およびその他の主要メーカーのステンレス鋼モデルの寸法互換性のあるドロップイン交換品として設計されています。.
ボアサイズ、ストローク長、ポート位置、取り付けインターフェースはOEMの仕様と正確に一致しており、既存のシステムに変更を加える必要はありません。お問い合わせの際にOEMの型番をお知らせいただき、必要に応じてSS304またはSS316をご指定ください。✈️
